1 Información Geográfica en el Corredor del río Cauca
SISTEMA DE REFERENCIA ESPACIAL Ing. Edda Cifuentes Febrero 25 de 2013

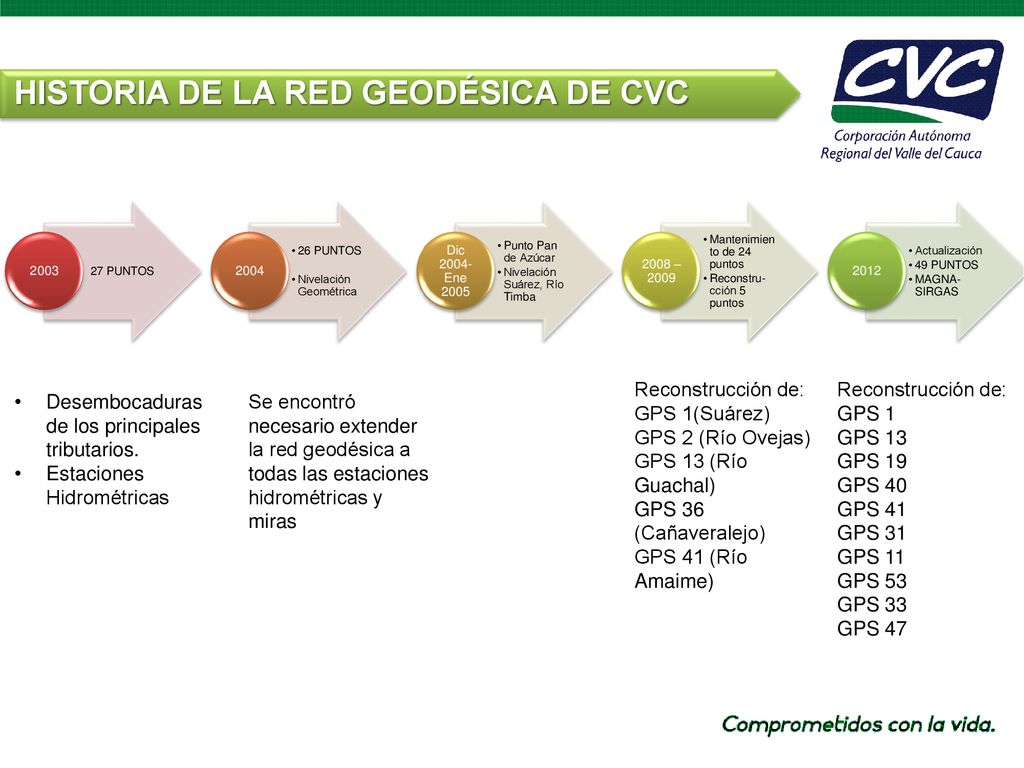

2 HISTORIA DE LA RED GEODÉSICA DE CVC
27 PUNTOS 2003 26 PUNTOS Nivelación Geométrica 2004 Punto Pan de Azúcar Nivelación Suárez, Río Timba Dic 2004-Ene 2005 Mantenimiento de 24 puntos Reconstru-cción 5 puntos 2008 – 2009 Actualización 49 PUNTOS MAGNA-SIRGAS 2012 Reconstrucción de: GPS 1(Suárez) GPS 2 (Río Ovejas) GPS 13 (Río Guachal) GPS 36 (Cañaveralejo) GPS 41 (Río Amaime) Reconstrucción de: GPS 1 GPS 13 GPS 19 GPS 40 GPS 41 GPS 31 GPS 11 GPS 53 GPS 33 GPS 47 Desembocaduras de los principales tributarios. Estaciones Hidrométricas Se encontró necesario extender la red geodésica a todas las estaciones hidrométricas y miras

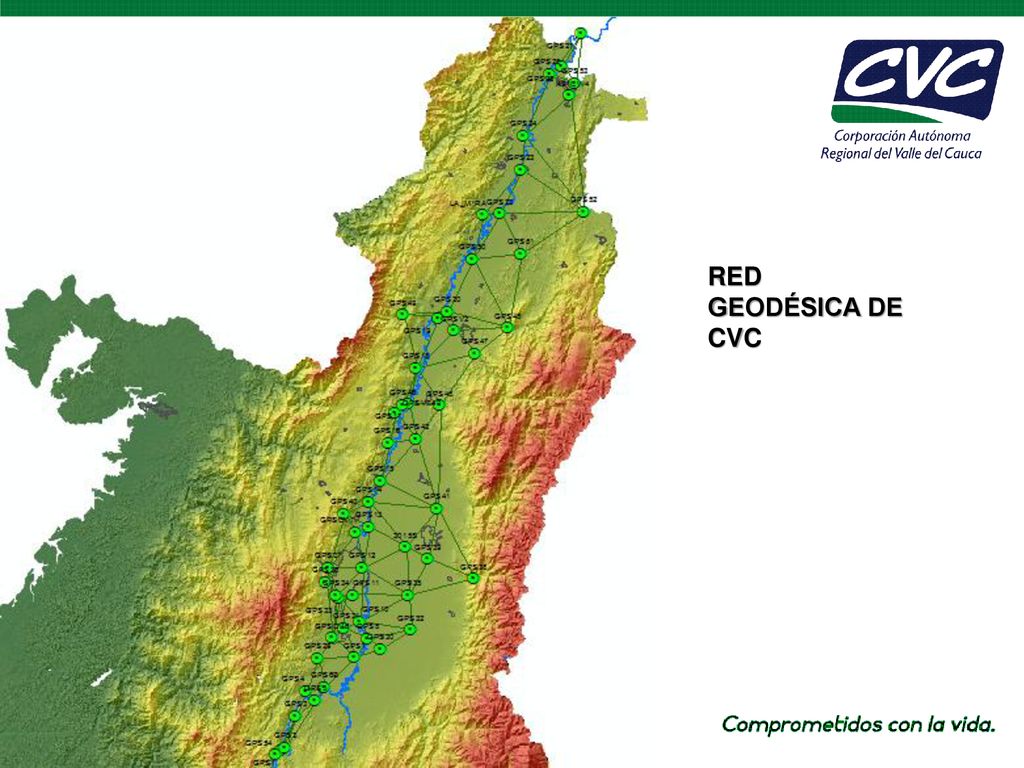

3 RED GEODÉSICA DE CVC

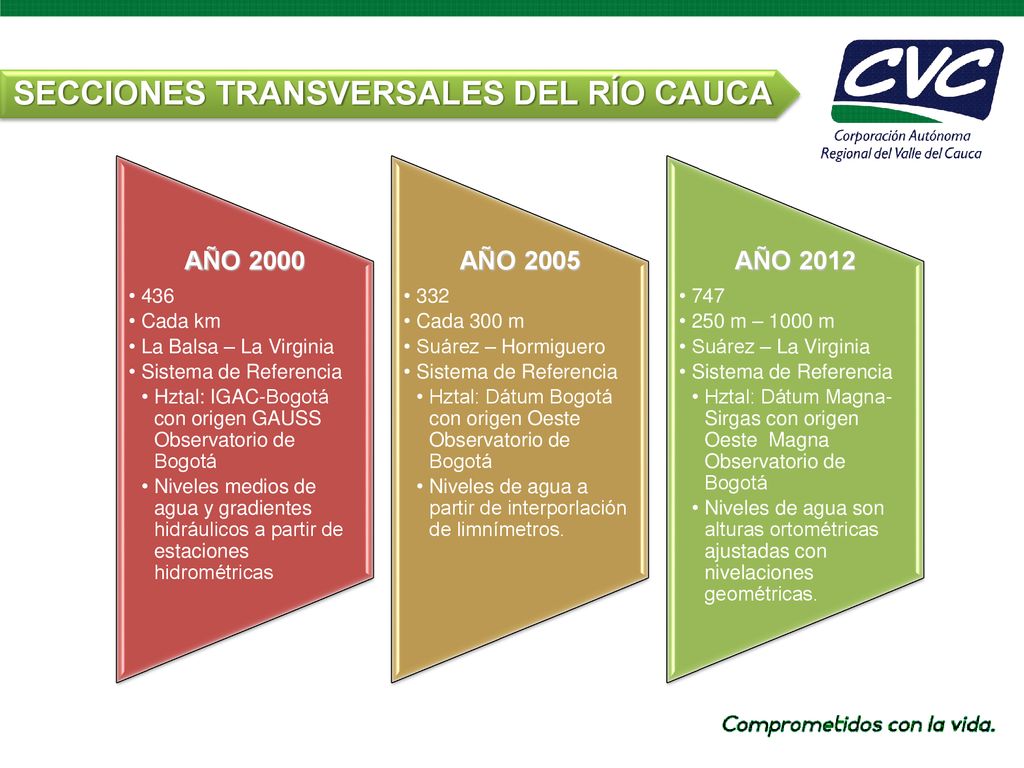

4 SECCIONES TRANSVERSALES DEL RÍO CAUCA
AÑO 2000 436 Cada km La Balsa – La Virginia Sistema de Referencia Hztal: IGAC-Bogotá con origen GAUSS Observatorio de Bogotá Niveles medios de agua y gradientes hidráulicos a partir de estaciones hidrométricas AÑO 2005 332 Cada 300 m Suárez – Hormiguero Sistema de Referencia Hztal: Dátum Bogotá con origen Oeste Observatorio de Bogotá Niveles de agua a partir de interporlación de limnímetros. AÑO 2012 747 250 m – 1000 m Suárez – La Virginia Sistema de Referencia Hztal: Dátum Magna-Sirgas con origen Oeste Magna Observatorio de Bogotá Niveles de agua son alturas ortométricas ajustadas con nivelaciones geométricas.

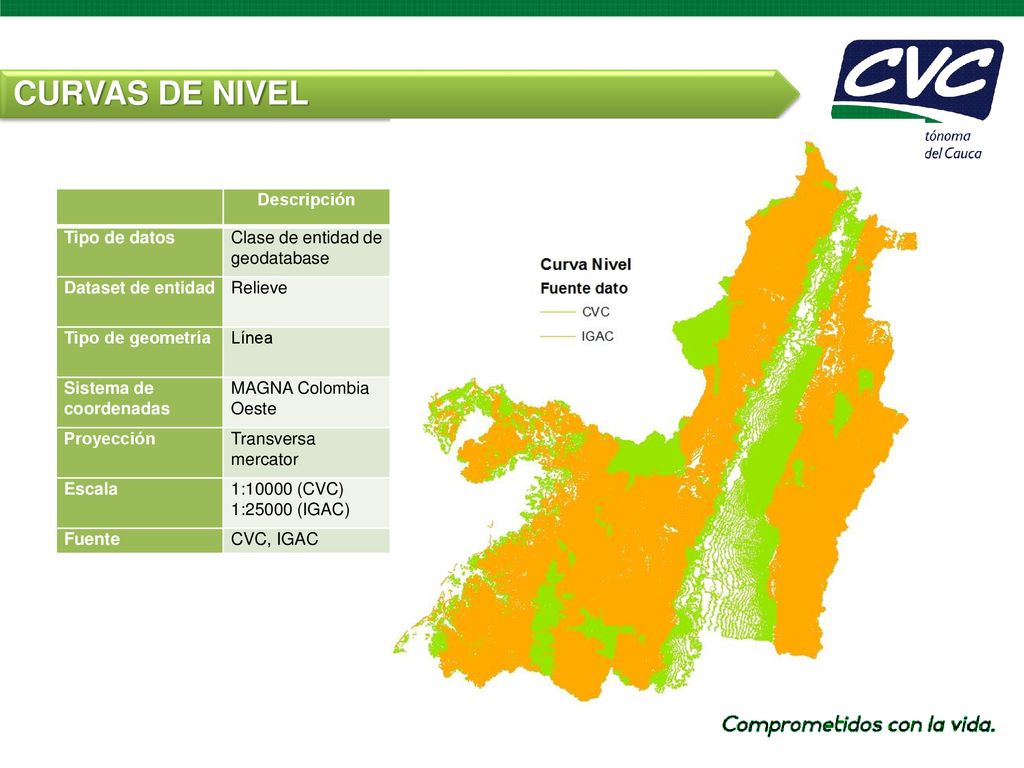

5 CURVAS DE NIVEL Descripción Tipo de datos
Clase de entidad de geodatabase Dataset de entidad Relieve Tipo de geometría Línea Sistema de coordenadas MAGNA Colombia Oeste Proyección Transversa mercator Escala 1:10000 (CVC) 1:25000 (IGAC) Fuente CVC, IGAC

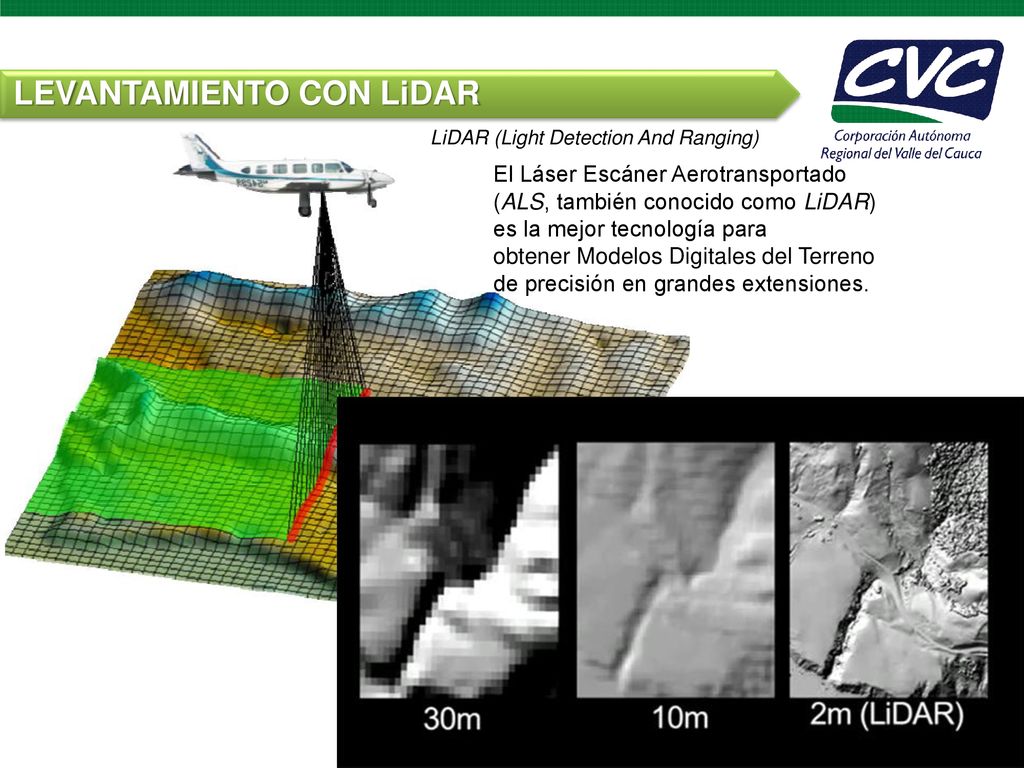

6 LEVANTAMIENTO CON LiDAR
LiDAR (Light Detection And Ranging) El Láser Escáner Aerotransportado (ALS, también conocido como LiDAR) es la mejor tecnología para obtener Modelos Digitales del Terreno de precisión en grandes extensiones.

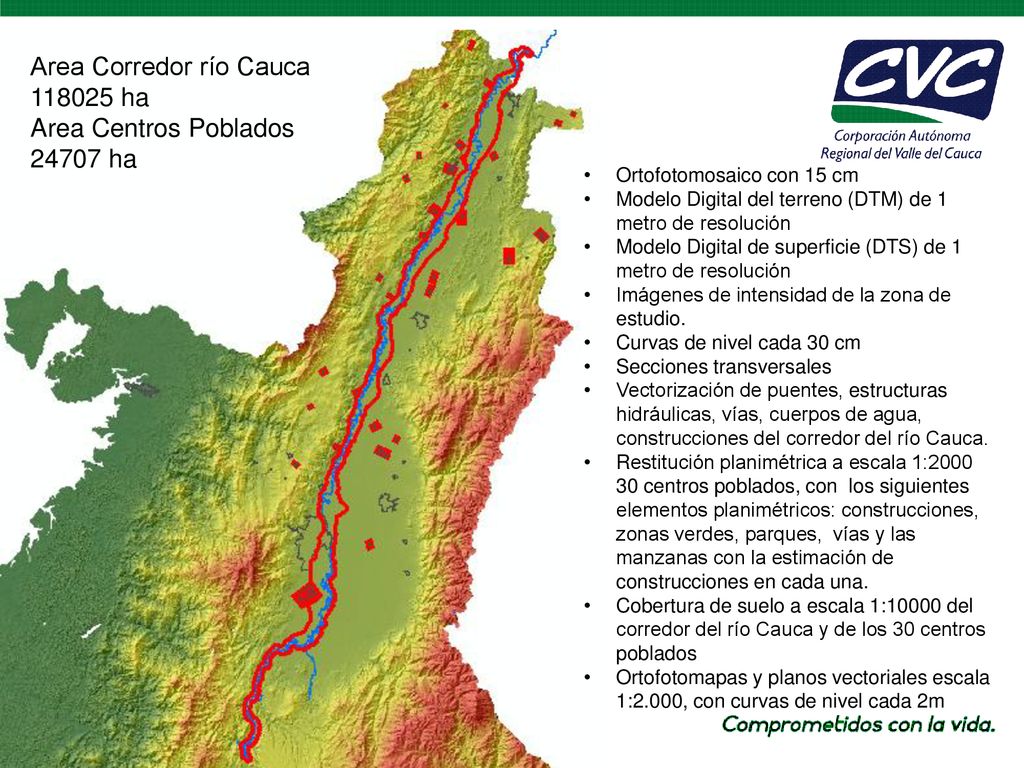

7 Area Corredor río Cauca 118025 ha Area Centros Poblados 24707 ha
Ortofotomosaico con 15 cm Modelo Digital del terreno (DTM) de 1 metro de resolución Modelo Digital de superficie (DTS) de 1 metro de resolución Imágenes de intensidad de la zona de estudio. Curvas de nivel cada 30 cm Secciones transversales Vectorización de puentes, estructuras hidráulicas, vías, cuerpos de agua, construcciones del corredor del río Cauca. Restitución planimétrica a escala 1: centros poblados, con los siguientes elementos planimétricos: construcciones, zonas verdes, parques, vías y las manzanas con la estimación de construcciones en cada una. Cobertura de suelo a escala 1:10000 del corredor del río Cauca y de los 30 centros poblados Ortofotomapas y planos vectoriales escala 1:2.000, con curvas de nivel cada 2m

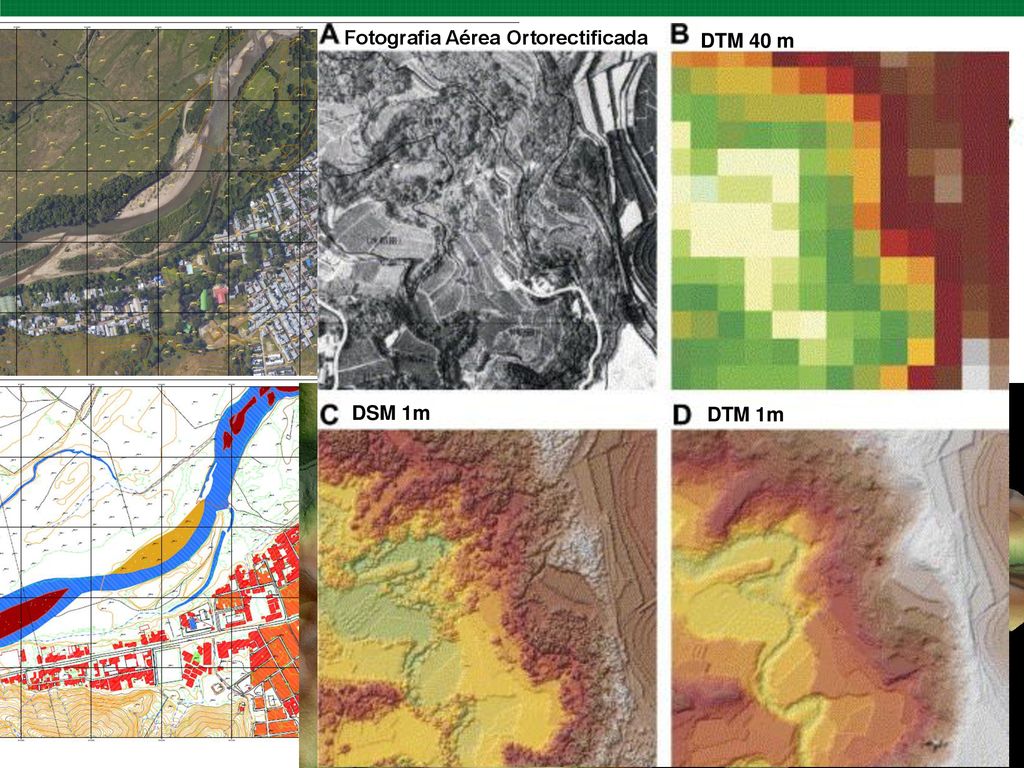

8 Fotografia Aérea Ortorectificada
DTM 40 m DSM 1m DTM 1m

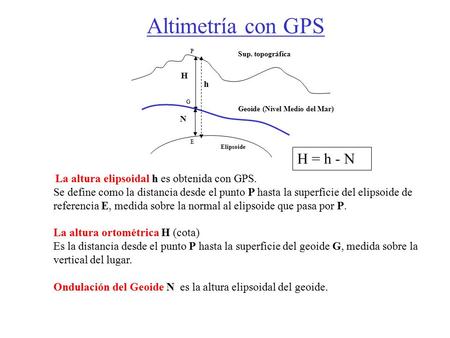

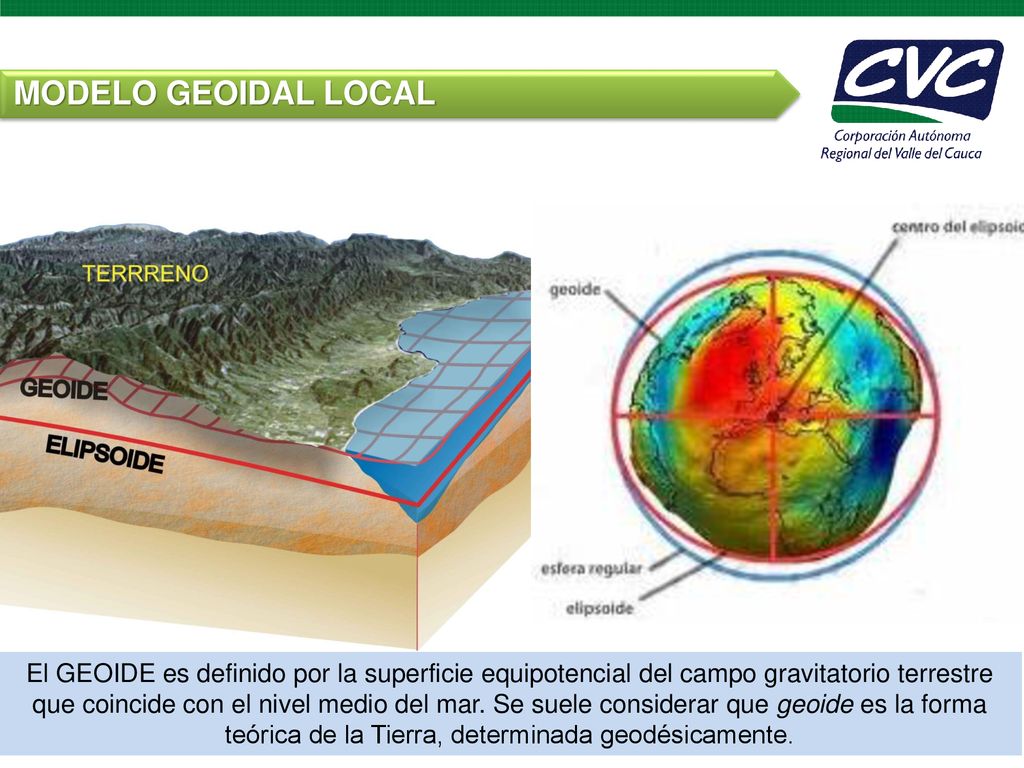

9 MODELO GEOIDAL LOCAL El GEOIDE es definido por la superficie equipotencial del campo gravitatorio terrestre que coincide con el nivel medio del mar. Se suele considerar que geoide es la forma teórica de la Tierra, determinada geodésicamente.

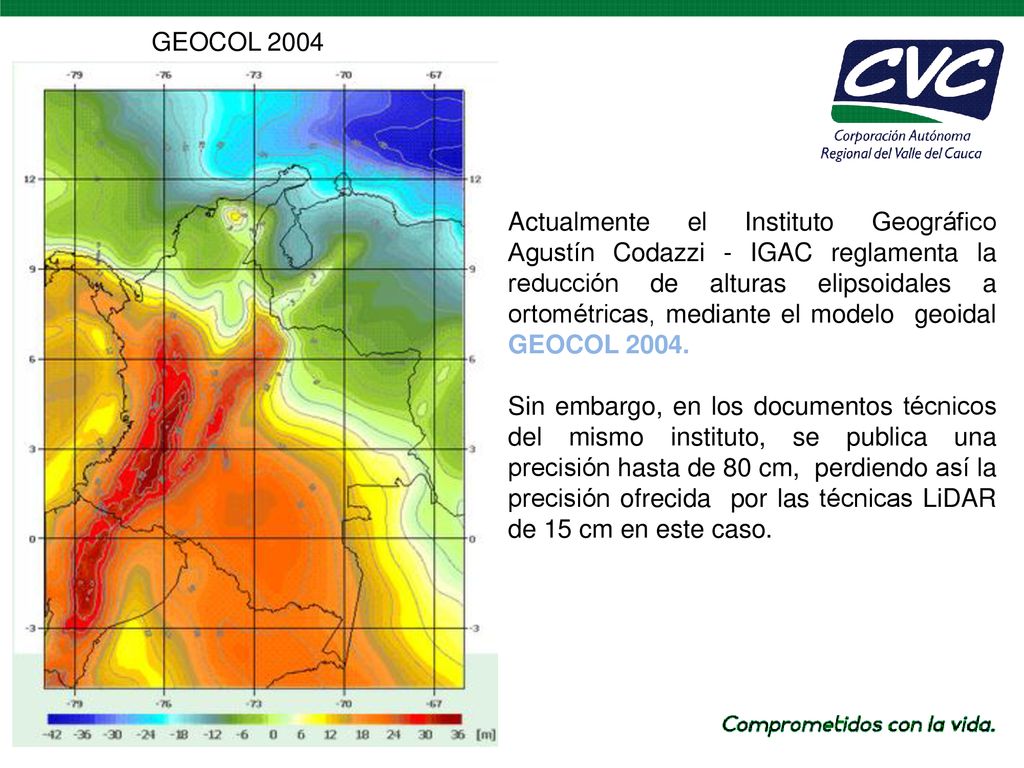

10 GEOCOL 2004 Actualmente el Instituto Geográfico Agustín Codazzi - IGAC reglamenta la reducción de alturas elipsoidales a ortométricas, mediante el modelo geoidal GEOCOL 2004. Sin embargo, en los documentos técnicos del mismo instituto, se publica una precisión hasta de 80 cm, perdiendo así la precisión ofrecida por las técnicas LiDAR de 15 cm en este caso.

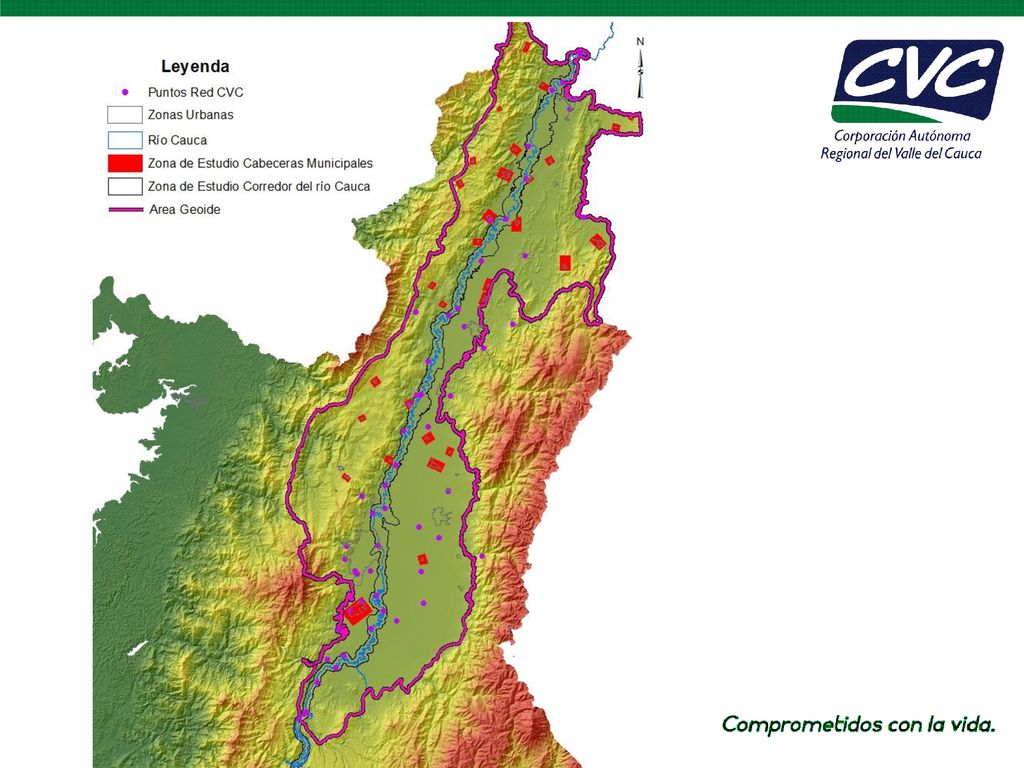

11

12
