NIVELES Y DIAGRAMAS DE PLANIFICACIÓN

Presentación del tema: "NIVELES Y DIAGRAMAS DE PLANIFICACIÓN"— Transcripción de la presentación:

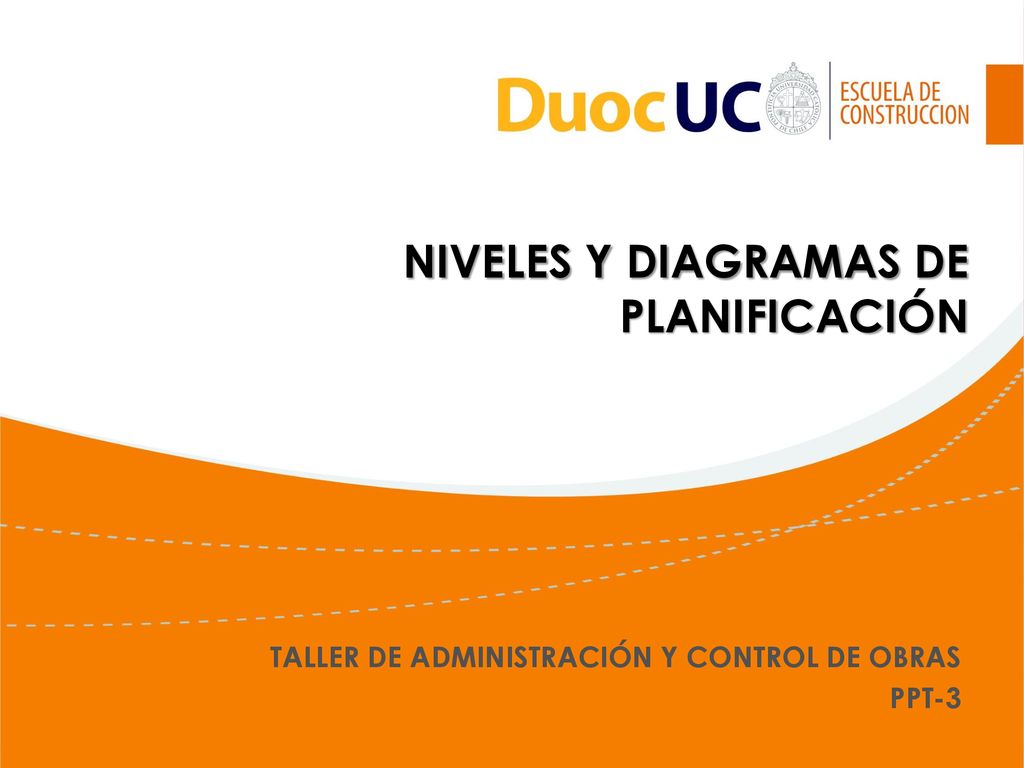

1 NIVELES Y DIAGRAMAS DE PLANIFICACIÓN
TALLER DE ADMINISTRACIÓN Y CONTROL DE OBRAS PPT-3

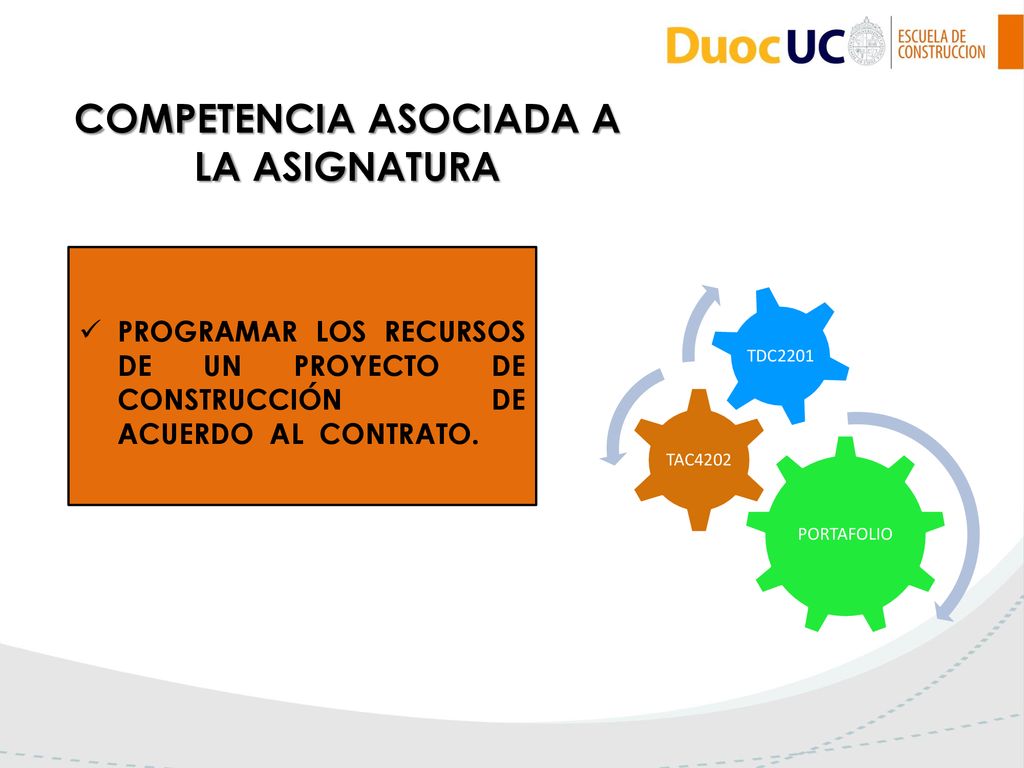

2 COMPETENCIA ASOCIADA A LA ASIGNATURA
PROGRAMAR LOS RECURSOS DE UN PROYECTO DE CONSTRUCCIÓN DE ACUERDO AL CONTRATO. PORTAFOLIO TAC4202 TDC2201

3 CICLO DE VIDA DE UN PROYECTO (Fuente: MIDEPLAN)

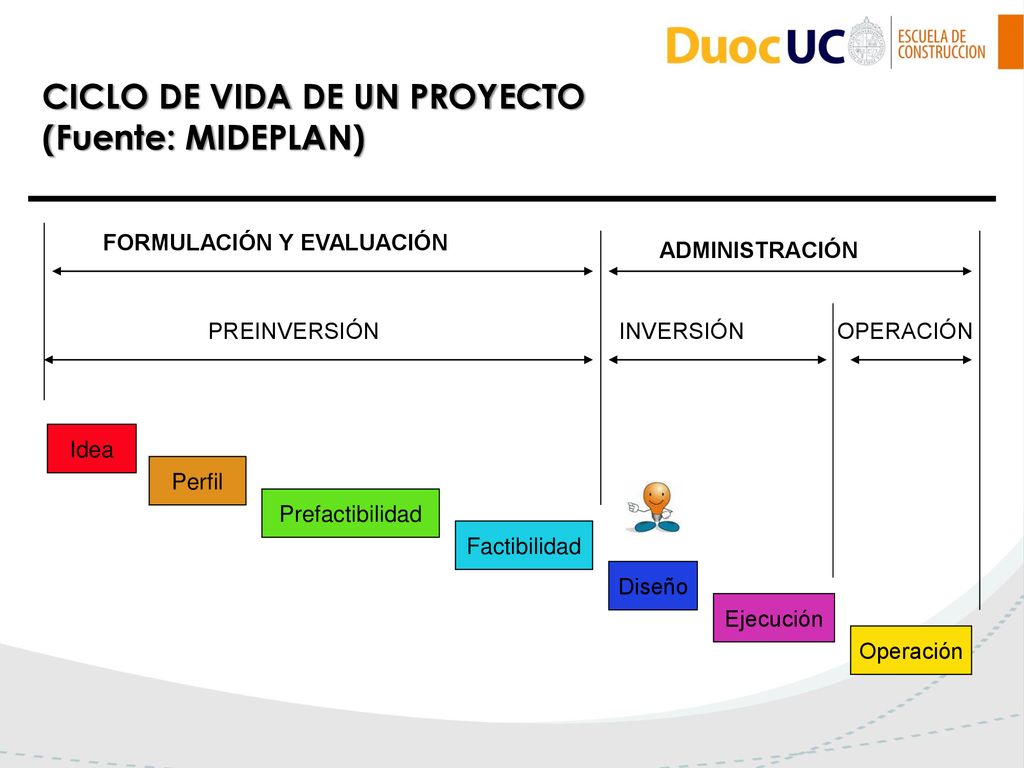

FORMULACIÓN Y EVALUACIÓN ADMINISTRACIÓN PREINVERSIÓN INVERSIÓN OPERACIÓN Idea Perfil Prefactibilidad Factibilidad Diseño Ejecución Operación

4 NIVELES DE PLANIFICACIÓN

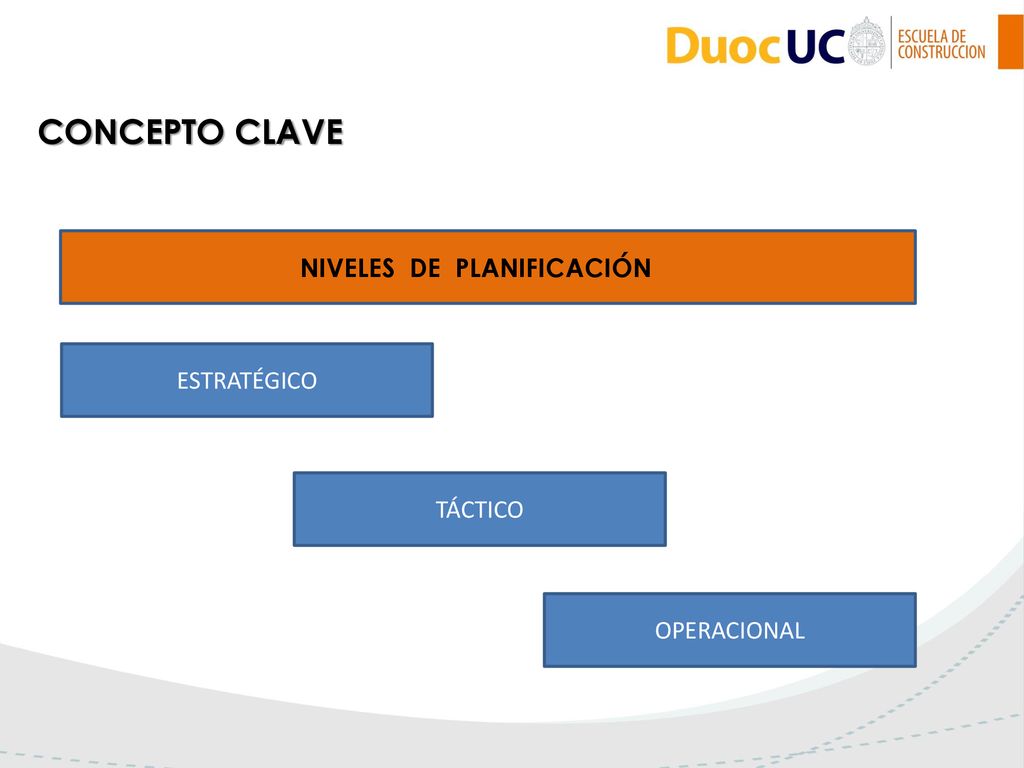

CONCEPTO CLAVE NIVELES DE PLANIFICACIÓN ESTRATÉGICO TÁCTICO OPERACIONAL

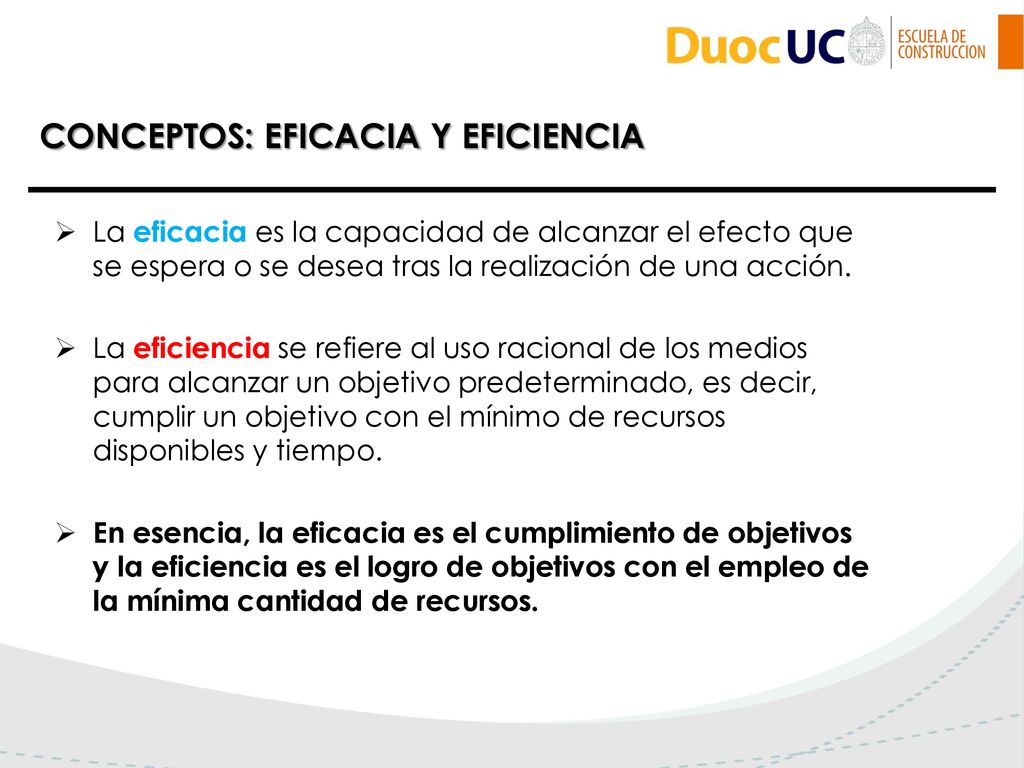

5 CONCEPTOS: EFICACIA Y EFICIENCIA
La eficacia es la capacidad de alcanzar el efecto que se espera o se desea tras la realización de una acción. La eficiencia se refiere al uso racional de los medios para alcanzar un objetivo predeterminado, es decir, cumplir un objetivo con el mínimo de recursos disponibles y tiempo. En esencia, la eficacia es el cumplimiento de objetivos y la eficiencia es el logro de objetivos con el empleo de la mínima cantidad de recursos.

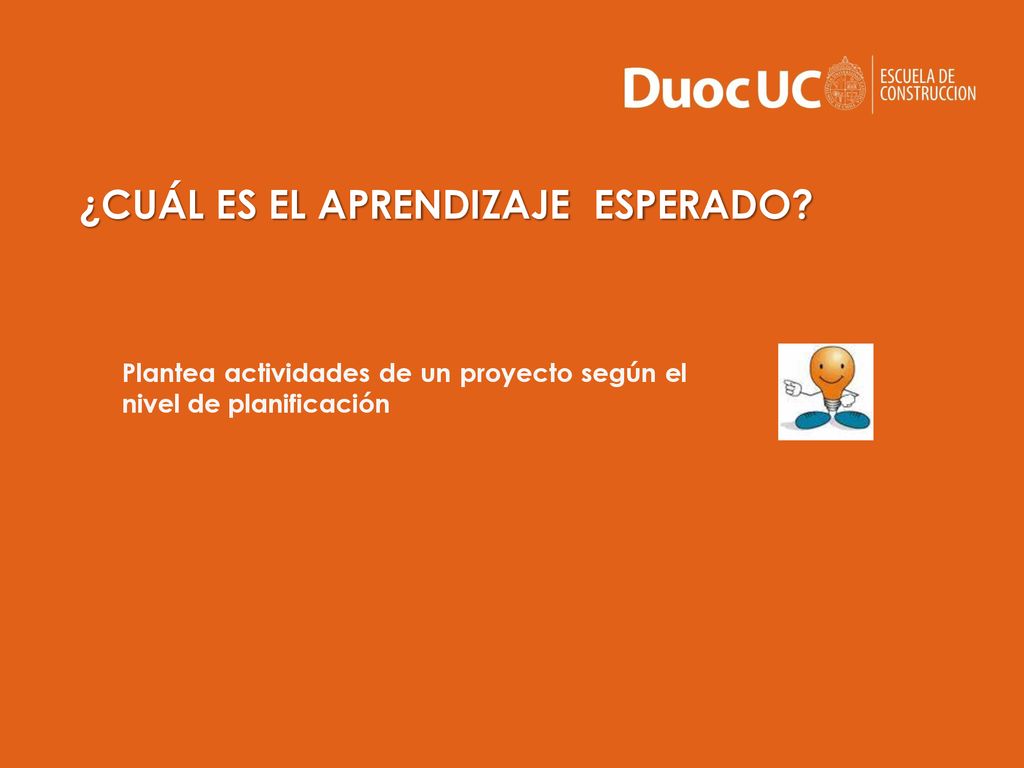

6 ¿cuál es el Aprendizaje esperado?
Plantea actividades de un proyecto según el nivel de planificación

7 PLANIFICACIÓN “Es el proceso de pensar el proyecto, sus objetivos, alcances y recursos” “Consiste en determinar lo que se debe hacer, cómo se debe hacer, qué acción debe tomarse, quién es el responsable de ella y por qué” Fuente: Asociación americana de administración Es el estudio y selección de alternativas sobre pronósticos de operaciones futuras, por lo que generalmente consta de tres etapas básicas: Planificación de Inicio Planificación de consolidación Planificación de desarrollo.

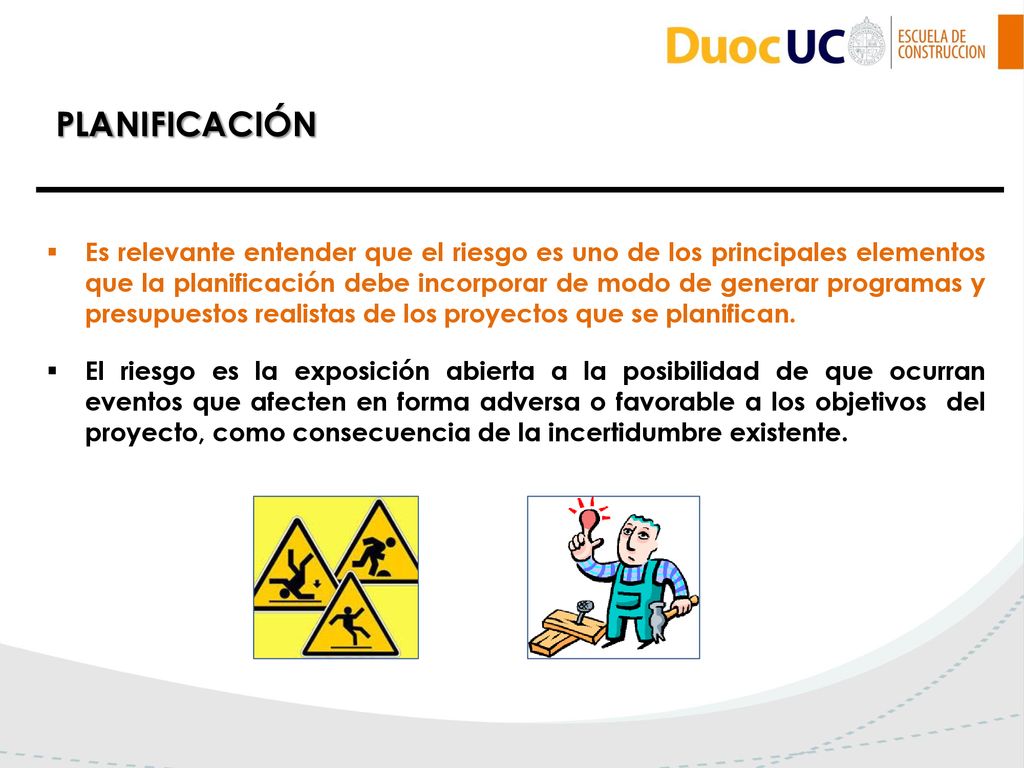

8 PLANIFICACIÓN Es relevante entender que el riesgo es uno de los principales elementos que la planificación debe incorporar de modo de generar programas y presupuestos realistas de los proyectos que se planifican. El riesgo es la exposición abierta a la posibilidad de que ocurran eventos que afecten en forma adversa o favorable a los objetivos del proyecto, como consecuencia de la incertidumbre existente.

9 ESQUEMA DE PLANIFICACIÓN DE UN PROYECTO

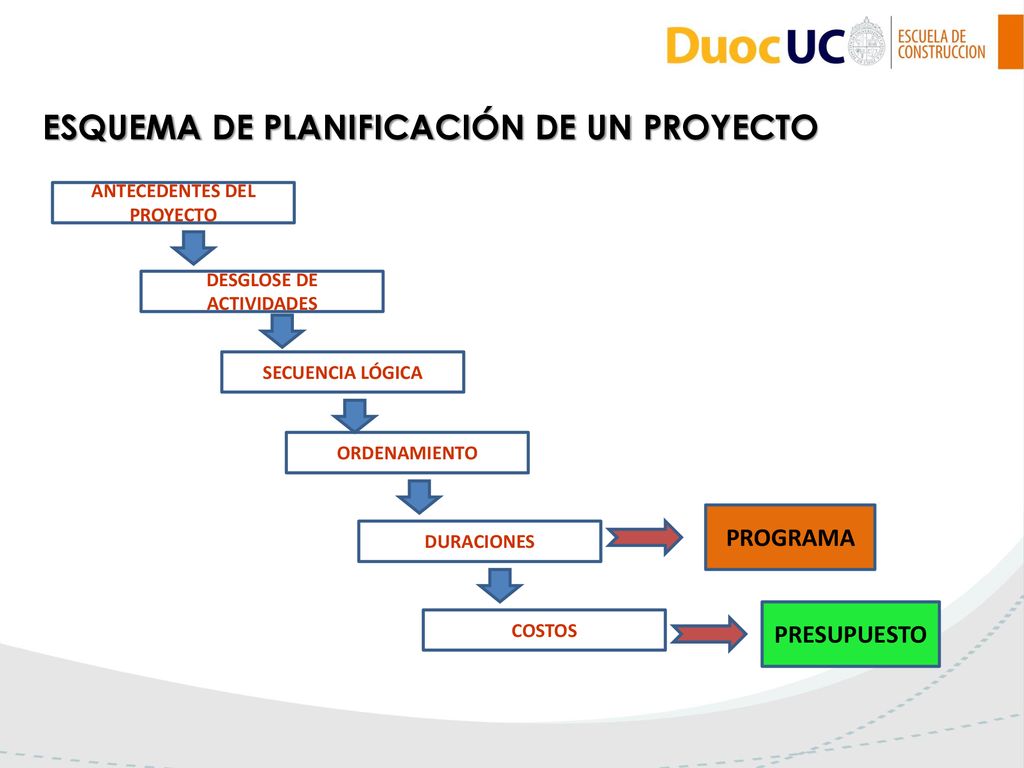

ANTECEDENTES DEL PROYECTO DESGLOSE DE ACTIVIDADES SECUENCIA LÓGICA ORDENAMIENTO PROGRAMA DURACIONES PRESUPUESTO COSTOS

10 ¡RECORDAR! CONCEPTO CLAVE

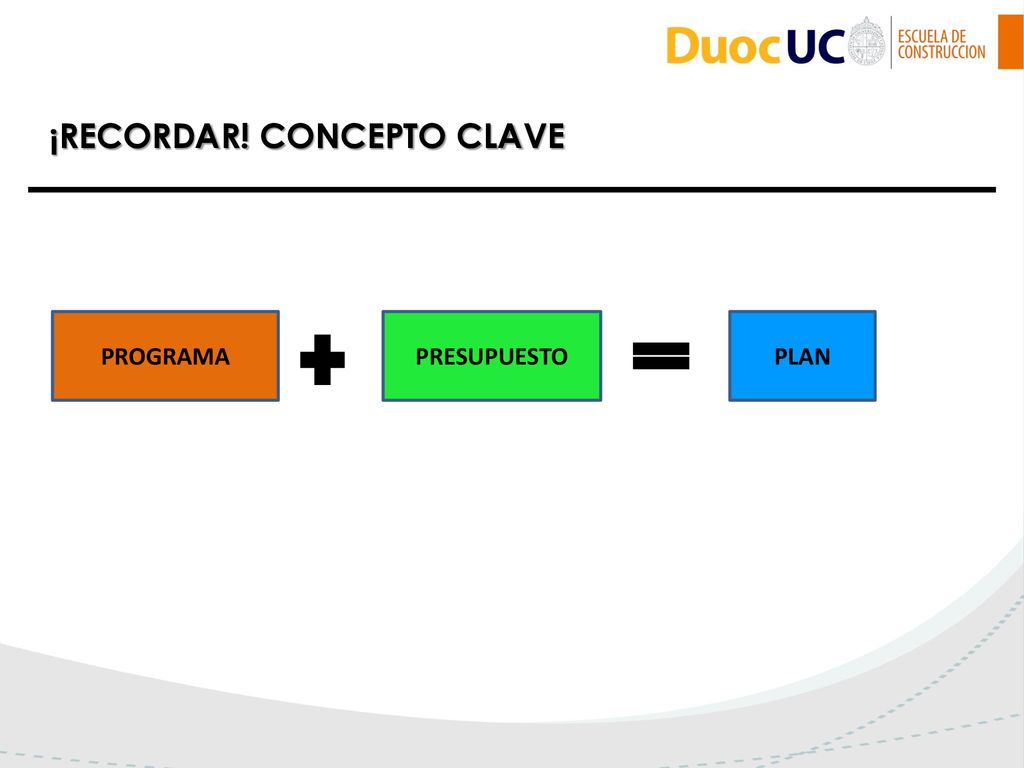

PROGRAMA PRESUPUESTO PLAN

11 NIVELES DE PLANIFICACIÓN

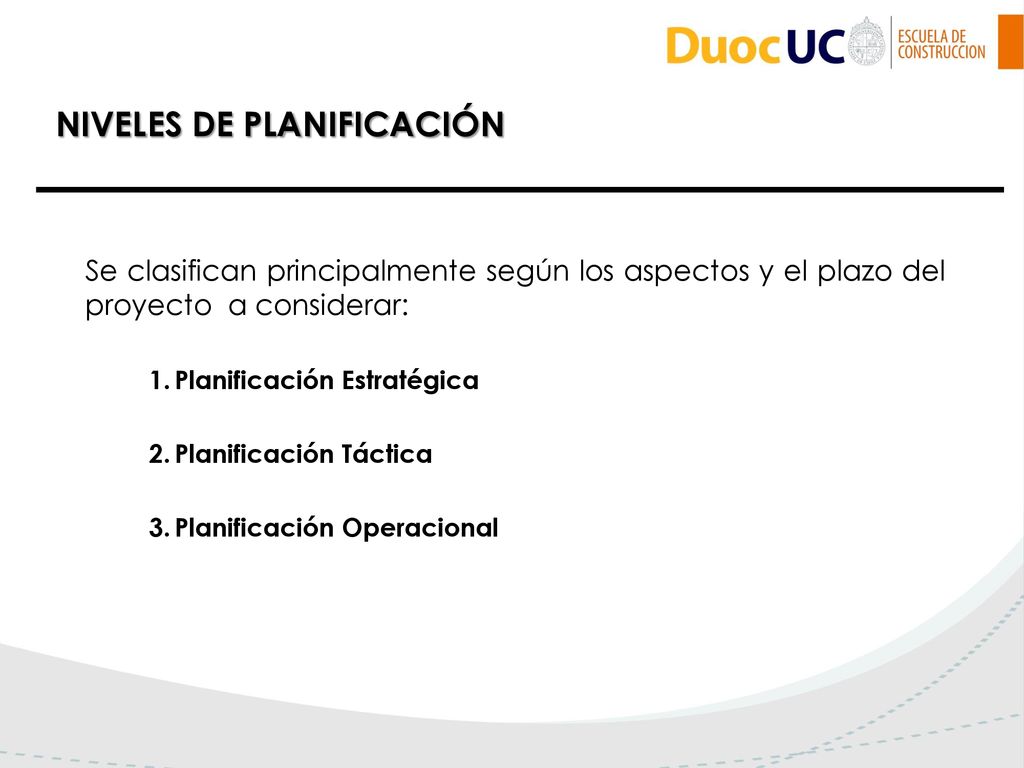

Se clasifican principalmente según los aspectos y el plazo del proyecto a considerar: Planificación Estratégica Planificación Táctica Planificación Operacional

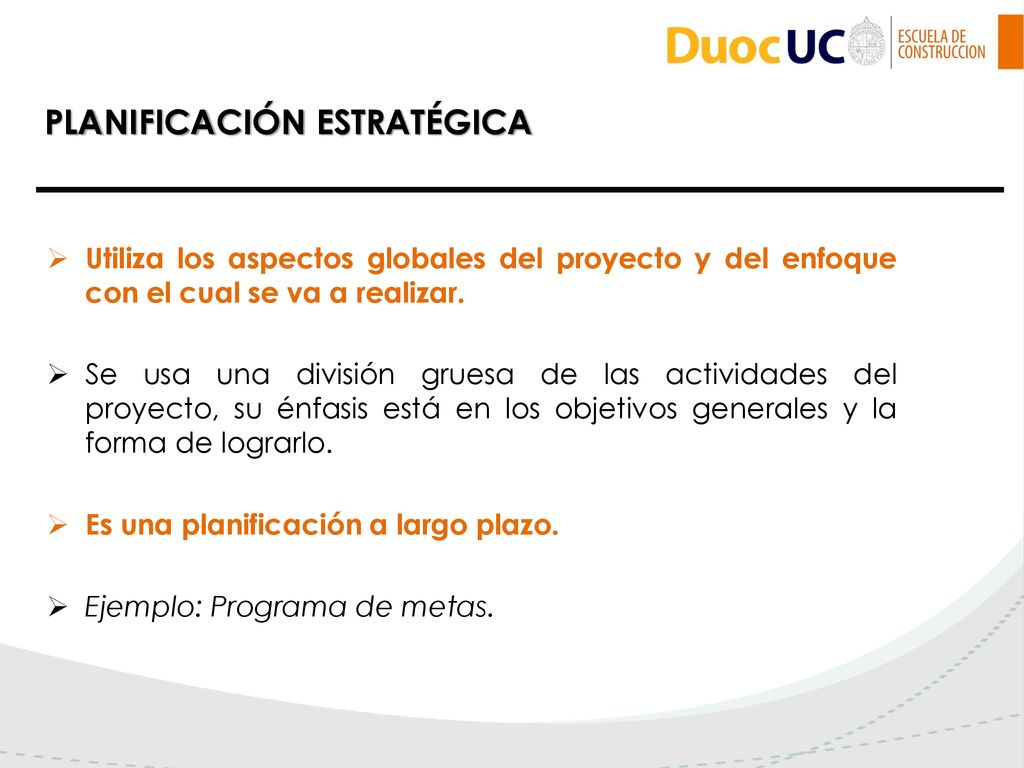

12 PLANIFICACIÓN ESTRATÉGICA
Utiliza los aspectos globales del proyecto y del enfoque con el cual se va a realizar. Se usa una división gruesa de las actividades del proyecto, su énfasis está en los objetivos generales y la forma de lograrlo. Es una planificación a largo plazo. Ejemplo: Programa de metas.

13 PLANIFICACIÓN TÁCTICA

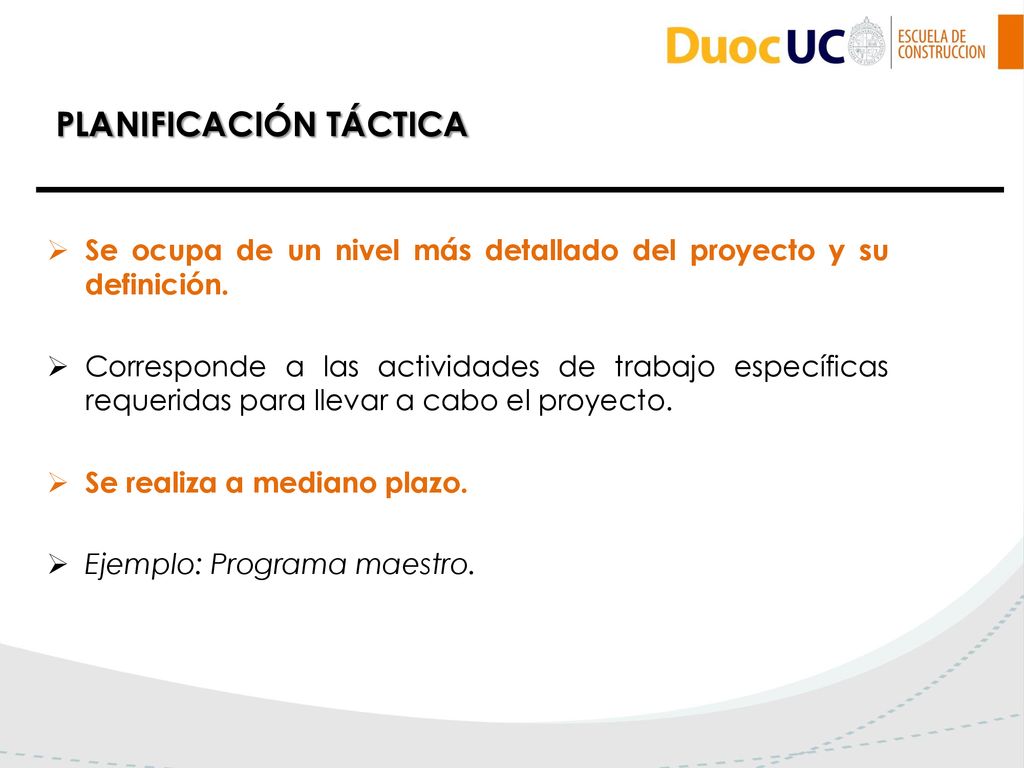

Se ocupa de un nivel más detallado del proyecto y su definición. Corresponde a las actividades de trabajo específicas requeridas para llevar a cabo el proyecto. Se realiza a mediano plazo. Ejemplo: Programa maestro.

14 PLANIFICACIÓN OPERACIONAL

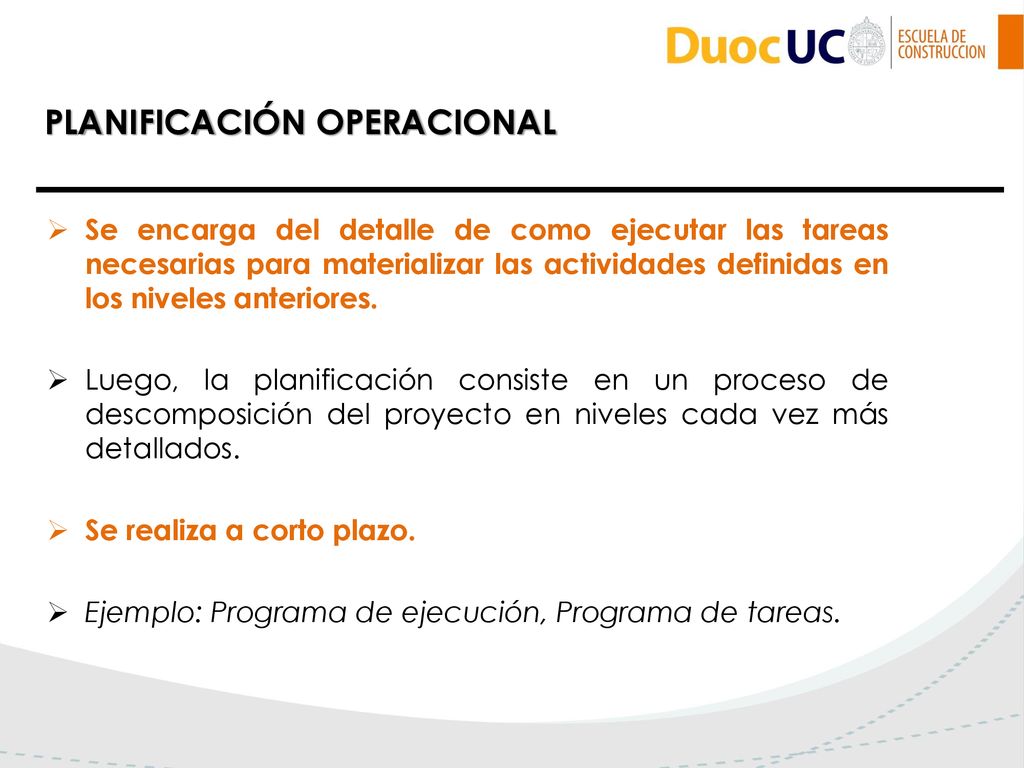

Se encarga del detalle de como ejecutar las tareas necesarias para materializar las actividades definidas en los niveles anteriores. Luego, la planificación consiste en un proceso de descomposición del proyecto en niveles cada vez más detallados. Se realiza a corto plazo. Ejemplo: Programa de ejecución, Programa de tareas.

15 Diagramas de Planificación

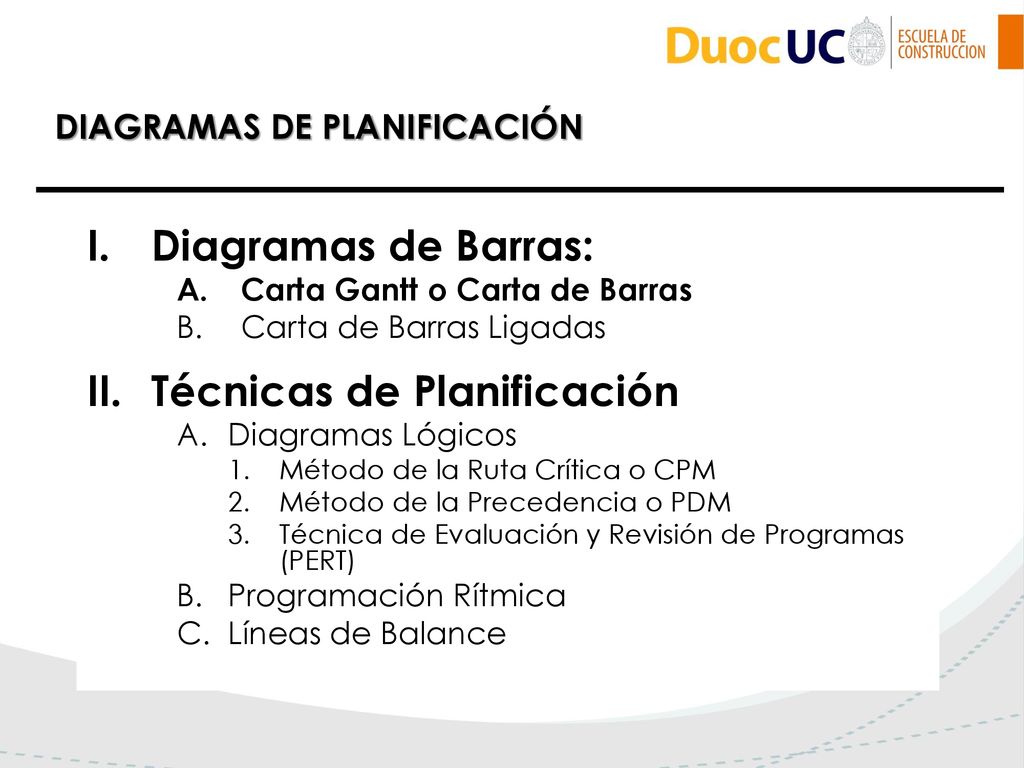

Diagramas de Barras: Carta Gantt o Carta de Barras Carta de Barras Ligadas Técnicas de Planificación Diagramas Lógicos Método de la Ruta Crítica o CPM Método de la Precedencia o PDM Técnica de Evaluación y Revisión de Programas (PERT) Programación Rítmica Líneas de Balance

16 EJEMPLO: DIAGRAMA DE BARRAS

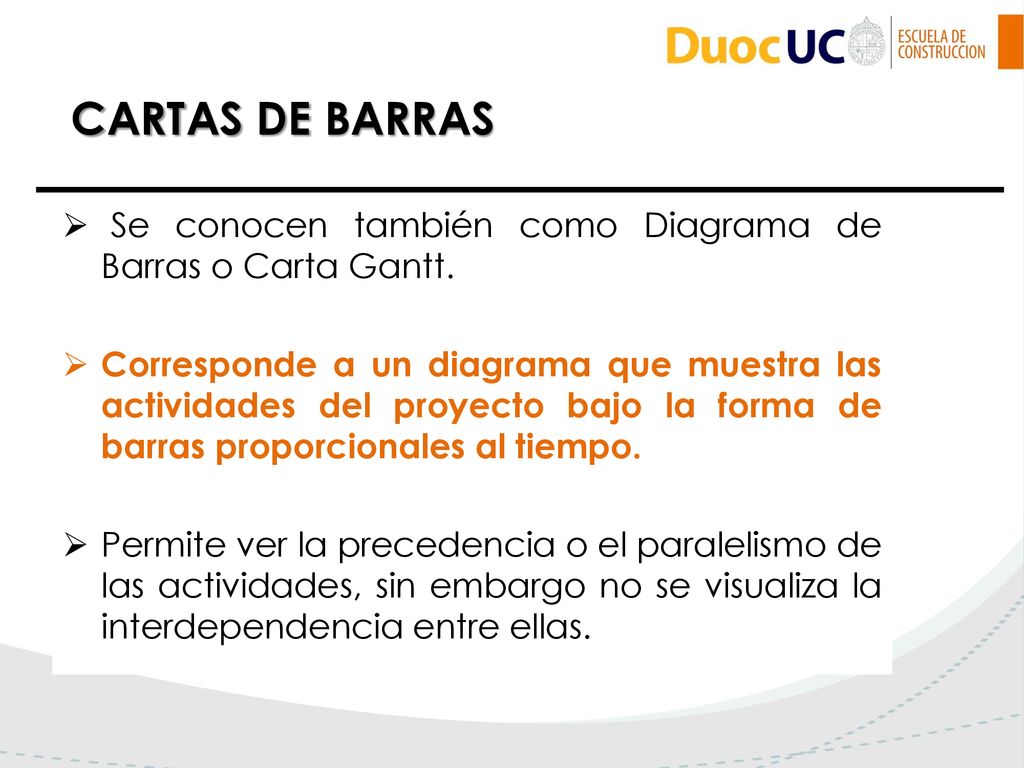

17 CARTAS DE BARRAS Se conocen también como Diagrama de Barras o Carta Gantt. Corresponde a un diagrama que muestra las actividades del proyecto bajo la forma de barras proporcionales al tiempo. Permite ver la precedencia o el paralelismo de las actividades, sin embargo no se visualiza la interdependencia entre ellas.

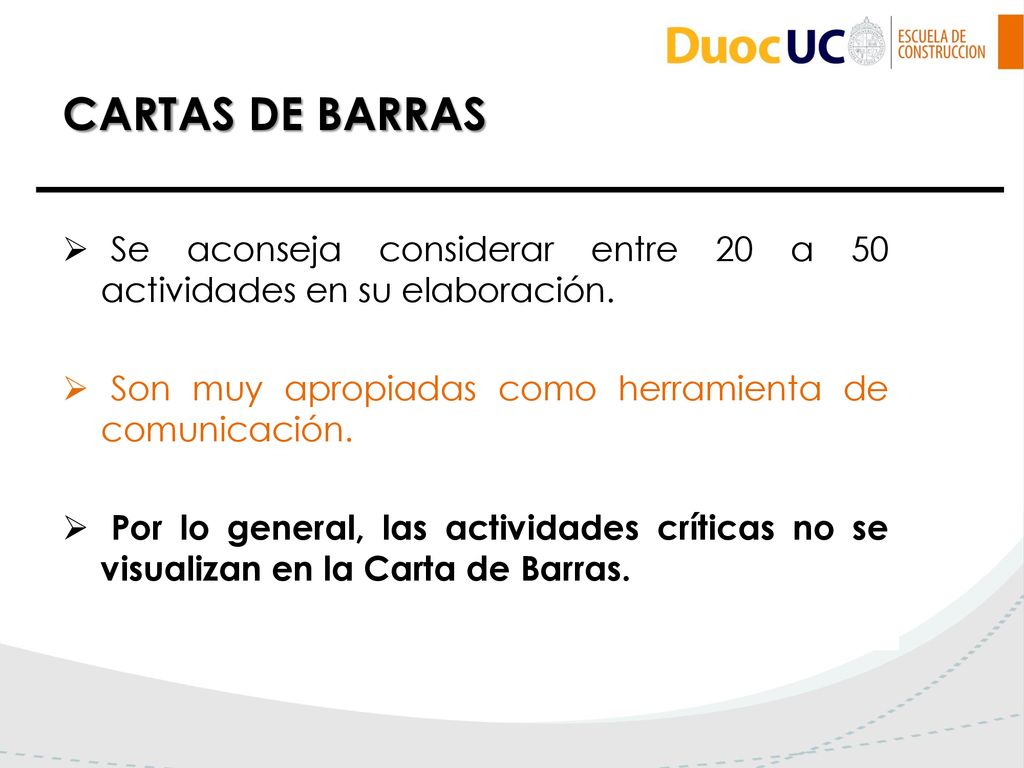

18 CARTAS DE BARRAS Se aconseja considerar entre 20 a 50 actividades en su elaboración. Son muy apropiadas como herramienta de comunicación. Por lo general, las actividades críticas no se visualizan en la Carta de Barras.

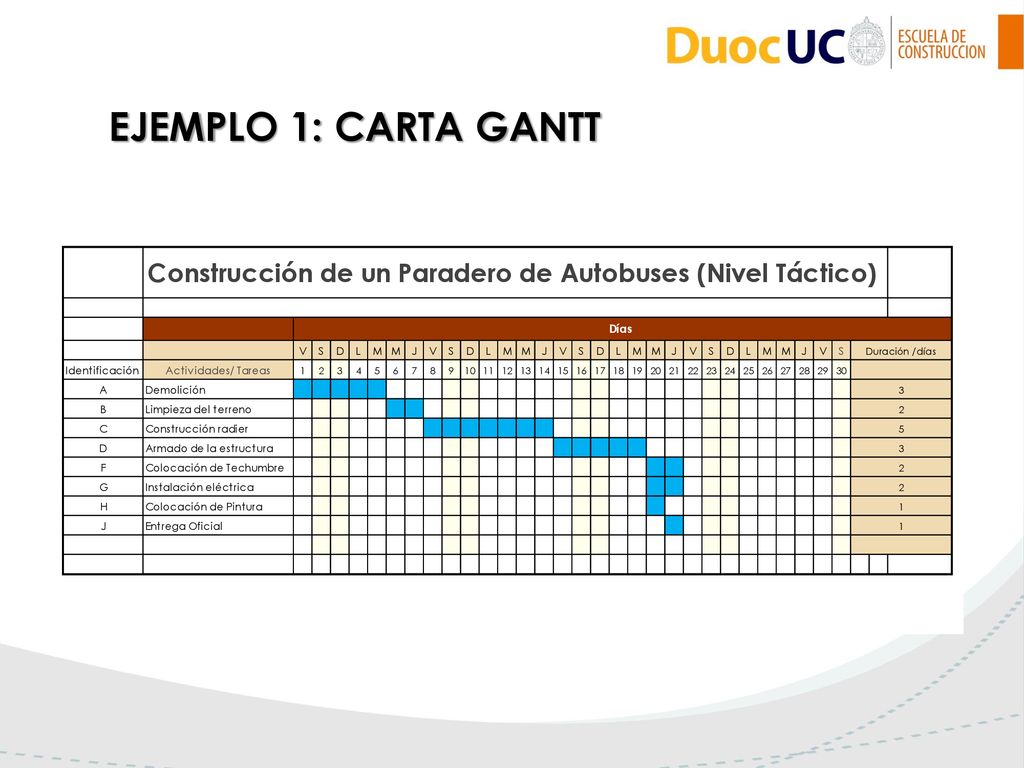

19 EJEMPLO 1: CARTA GANTT

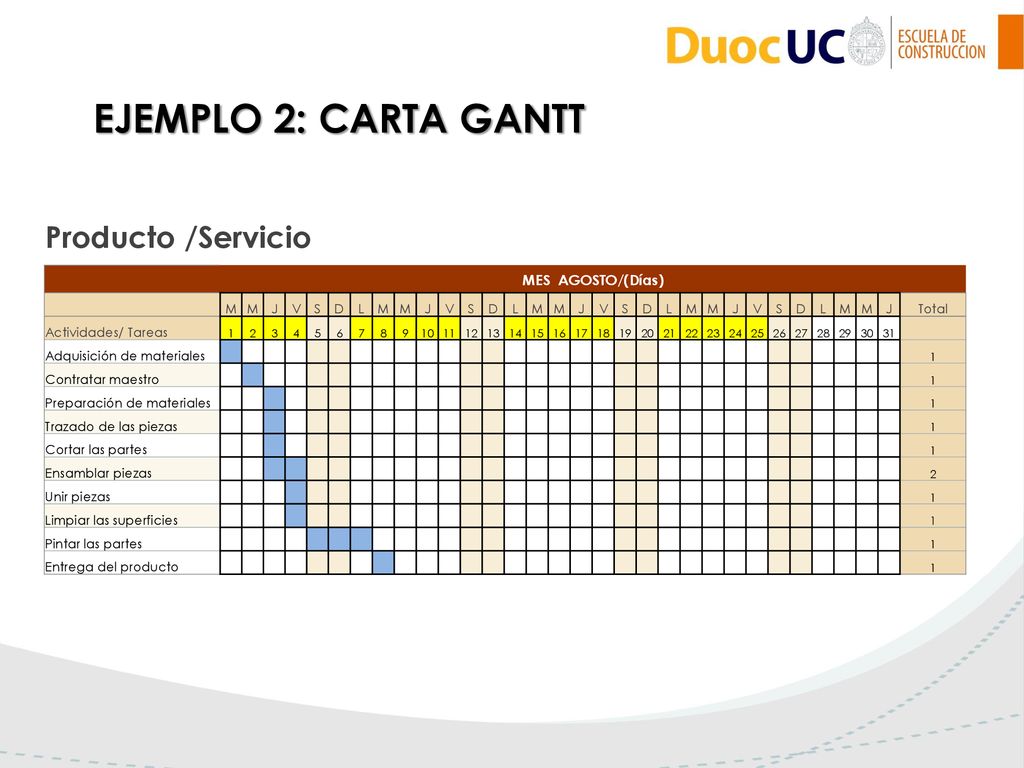

20 EJEMPLO 2: CARTA GANTT Producto /Servicio MES AGOSTO/(Días) M J V S D
MES AGOSTO/(Días) M J V S D L Total Actividades/ Tareas 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 Adquisición de materiales Contratar maestro Preparación de materiales Trazado de las piezas Cortar las partes Ensamblar piezas Unir piezas Limpiar las superficies Pintar las partes Entrega del producto

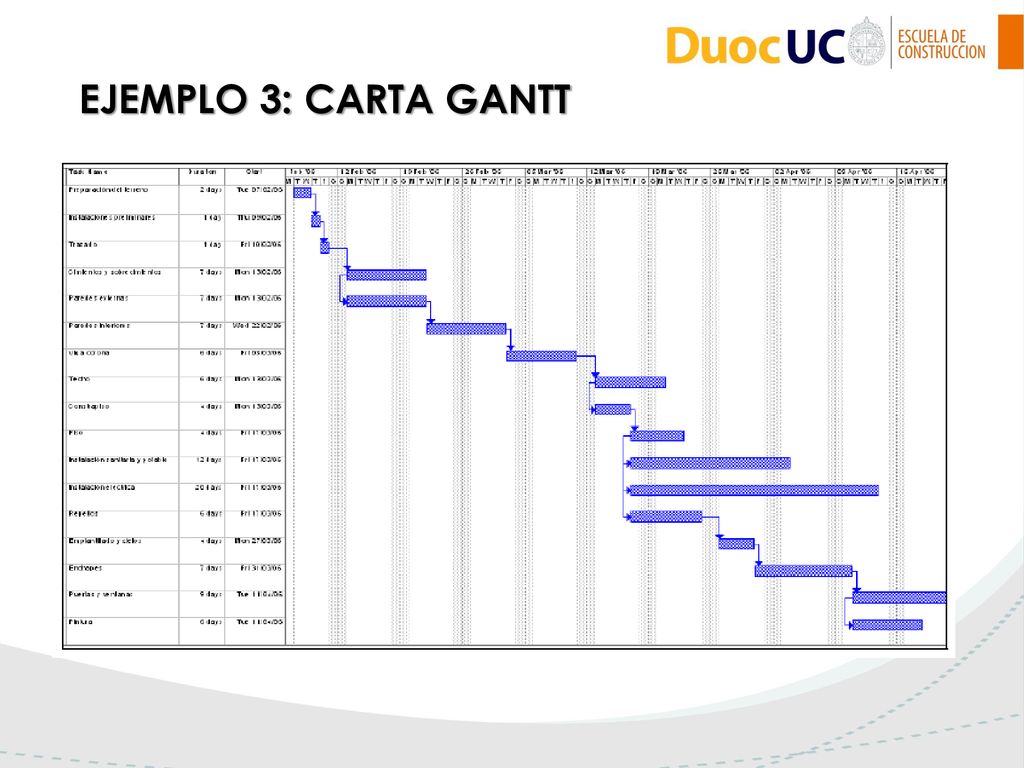

21 EJEMPLO 3: CARTA GANTT

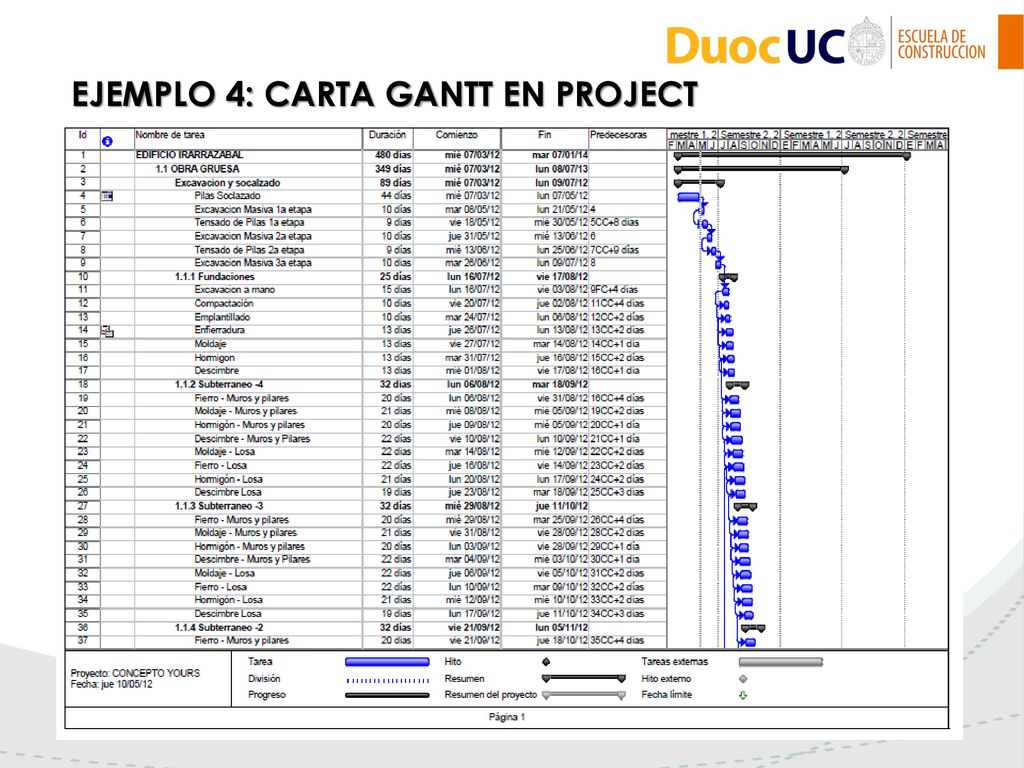

22 EJEMPLO 4: CARTA GANTT EN PROJECT

23 DESGLOSE DE ACTIVIDADES DE UNA PARTIDA

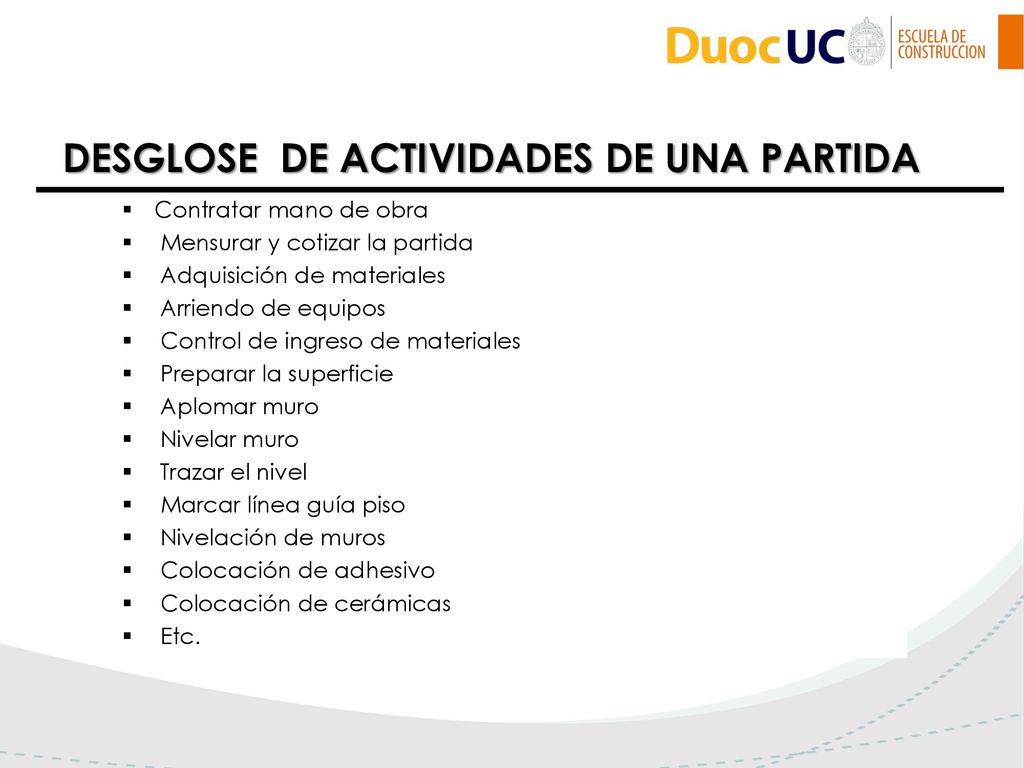

Contratar mano de obra Mensurar y cotizar la partida Adquisición de materiales Arriendo de equipos Control de ingreso de materiales Preparar la superficie Aplomar muro Nivelar muro Trazar el nivel Marcar línea guía piso Nivelación de muros Colocación de adhesivo Colocación de cerámicas Etc.

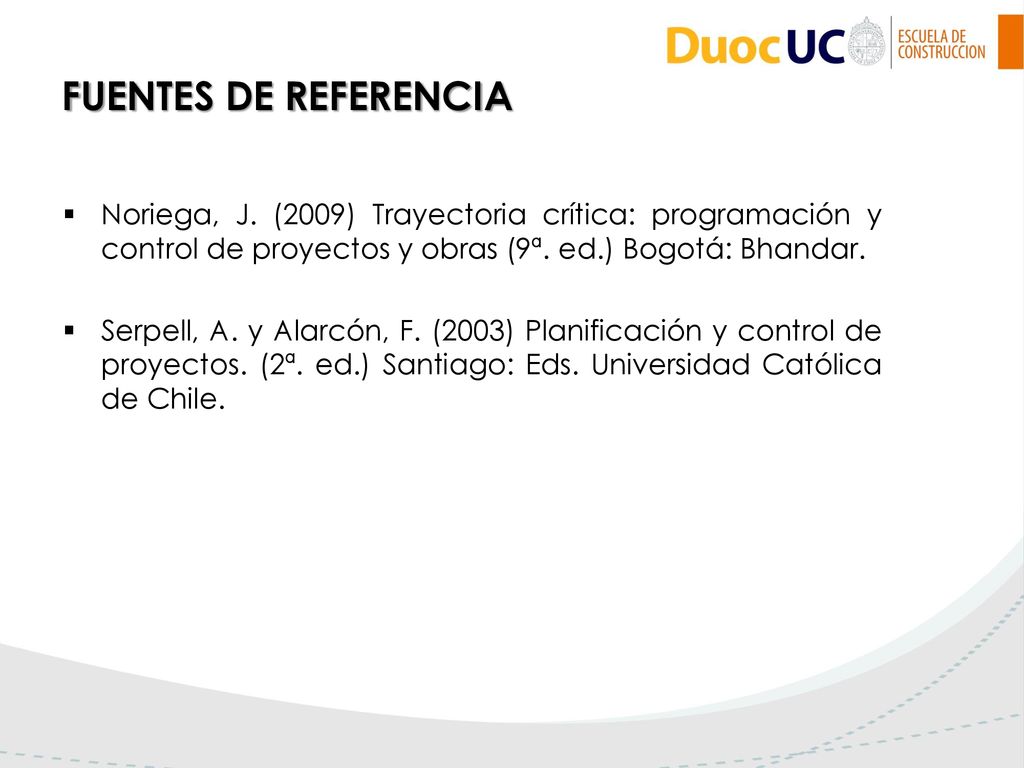

24 FUENTES DE REFERENCIA Noriega, J. (2009) Trayectoria crítica: programación y control de proyectos y obras (9ª. ed.) Bogotá: Bhandar. Serpell, A. y Alarcón, F. (2003) Planificación y control de proyectos. (2ª. ed.) Santiago: Eds. Universidad Católica de Chile.
