DIBUJO ELECTROMECÁNICO I

Presentación del tema: "DIBUJO ELECTROMECÁNICO I"— Transcripción de la presentación:

1 DIBUJO ELECTROMECÁNICO I
Ing. Dante Omar Panta Carranza # |

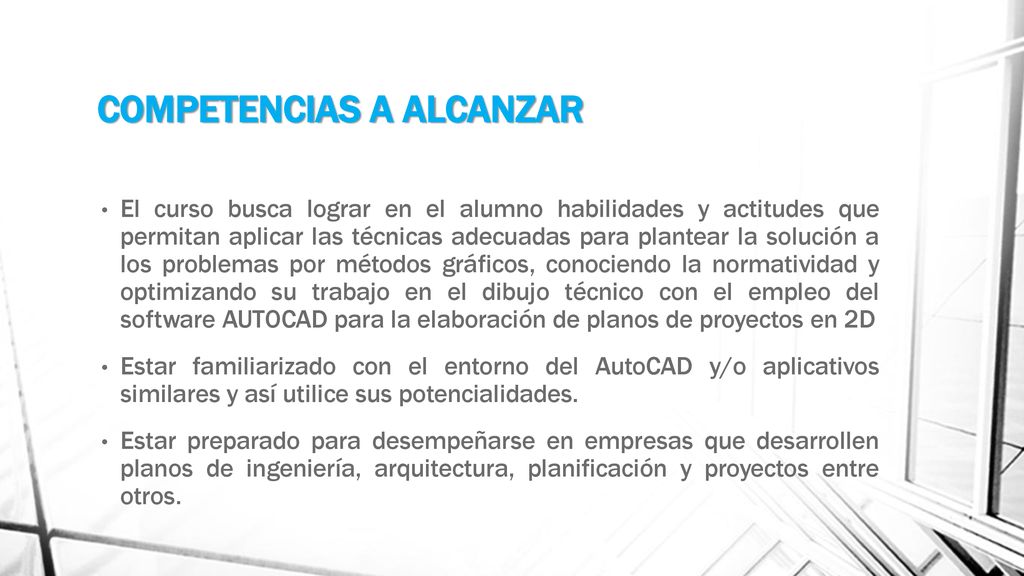

2 COMPETENCIAS A ALCANZAR
El curso busca lograr en el alumno habilidades y actitudes que permitan aplicar las técnicas adecuadas para plantear la solución a los problemas por métodos gráficos, conociendo la normatividad y optimizando su trabajo en el dibujo técnico con el empleo del software AUTOCAD para la elaboración de planos de proyectos en 2D Estar familiarizado con el entorno del AutoCAD y/o aplicativos similares y así utilice sus potencialidades. Estar preparado para desempeñarse en empresas que desarrollen planos de ingeniería, arquitectura, planificación y proyectos entre otros.

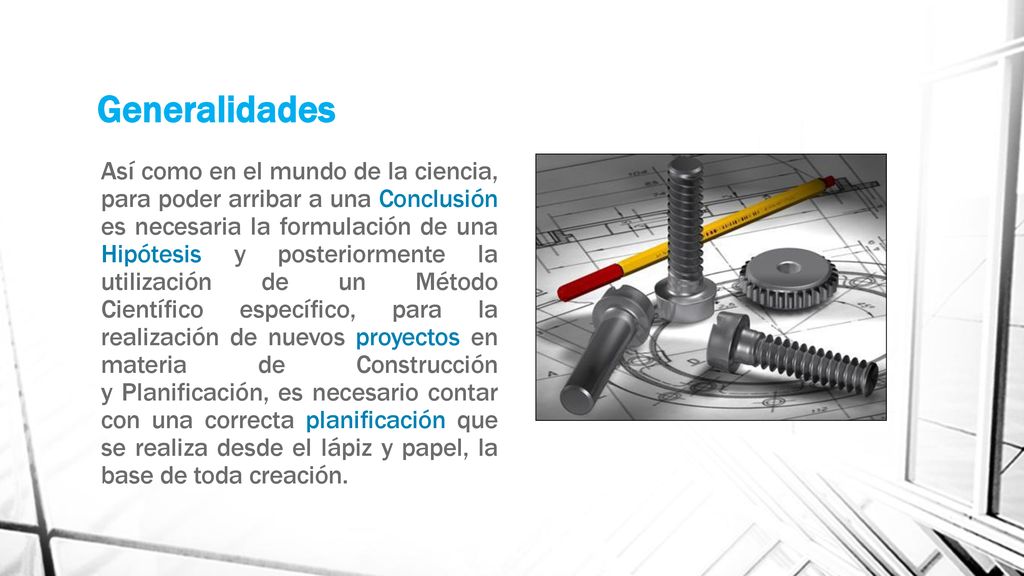

3 Generalidades Así como en el mundo de la ciencia, para poder arribar a una Conclusión es necesaria la formulación de una Hipótesis y posteriormente la utilización de un Método Científico específico, para la realización de nuevos proyectos en materia de Construcción y Planificación, es necesario contar con una correcta planificación que se realiza desde el lápiz y papel, la base de toda creación.

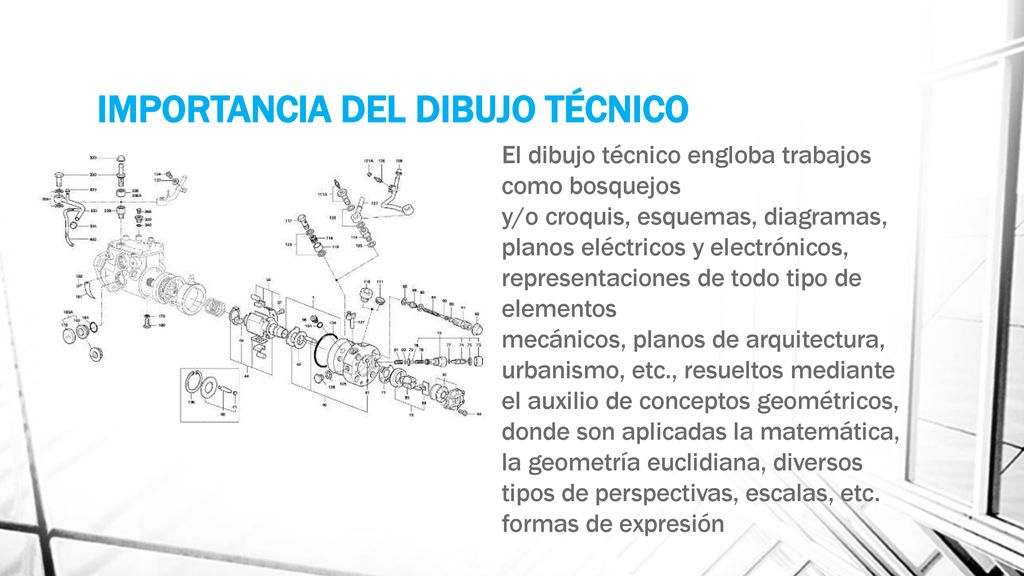

4 IMPORTANCIA DEL DIBUJO TÉCNICO
El dibujo técnico engloba trabajos como bosquejos y/o croquis, esquemas, diagramas, planos eléctricos y electrónicos, representaciones de todo tipo de elementos mecánicos, planos de arquitectura, urbanismo, etc., resueltos mediante el auxilio de conceptos geométricos, donde son aplicadas la matemática, la geometría euclidiana, diversos tipos de perspectivas, escalas, etc. formas de expresión

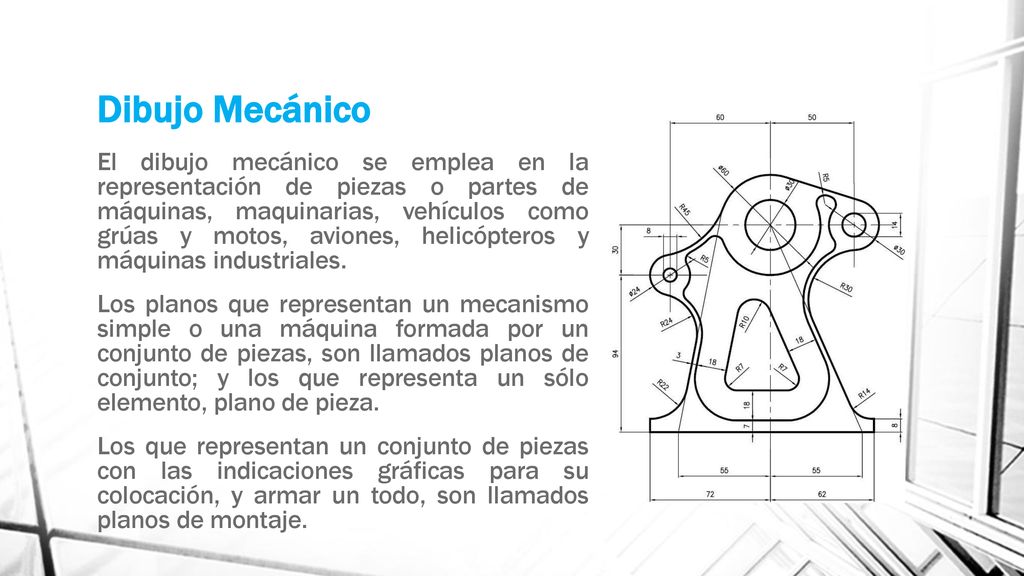

5 Dibujo Mecánico El dibujo mecánico se emplea en la representación de piezas o partes de máquinas, maquinarias, vehículos como grúas y motos, aviones, helicópteros y máquinas industriales. Los planos que representan un mecanismo simple o una máquina formada por un conjunto de piezas, son llamados planos de conjunto; y los que representa un sólo elemento, plano de pieza. Los que representan un conjunto de piezas con las indicaciones gráficas para su colocación, y armar un todo, son llamados planos de montaje.

6 Importancia del software de ingeniería
Permite a los ingenieros y dibujantes pasar más tiempo creando e innovando dibujos mecánicos o eléctricos. La mayoría del software de dibujo de ingeniería viene con una biblioteca de partes o componentes listos para arrastrarlos a la pantalla. La importancia del software de dibujo de ingeniería es el tiempo que se puede ahorrar en la creación de proyectos para ingenieros, científicos, técnicos y dibujantes.

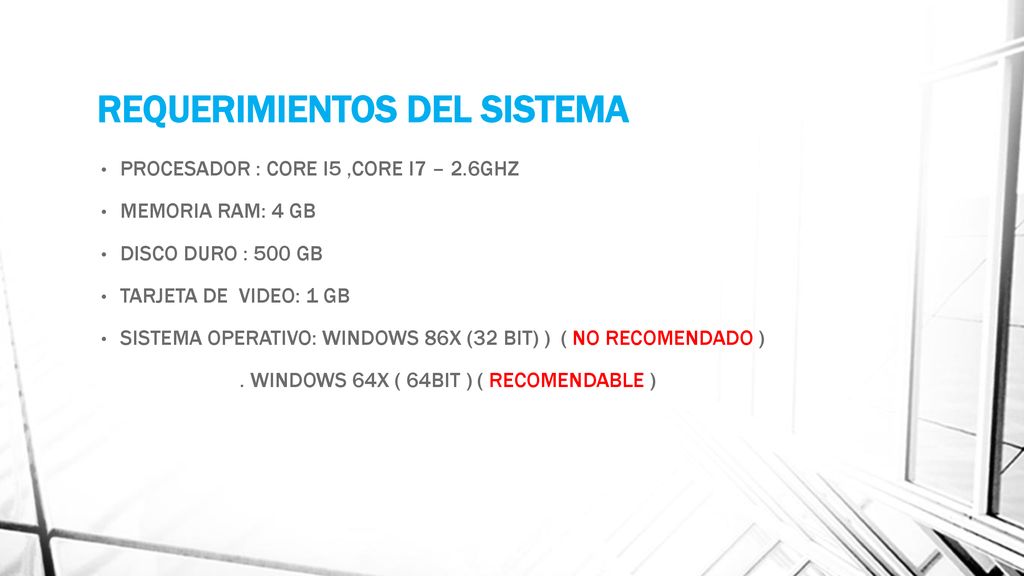

7 REQUERIMIENTOS DEL SISTEMA
PROCESADOR : CORE I5 ,CORE I7 – 2.6GHZ MEMORIA RAM: 4 GB DISCO DURO : 500 GB TARJETA DE VIDEO: 1 GB SISTEMA OPERATIVO: WINDOWS 86X (32 BIT) ) ( NO RECOMENDADO ) . WINDOWS 64X ( 64BIT ) ( RECOMENDABLE )

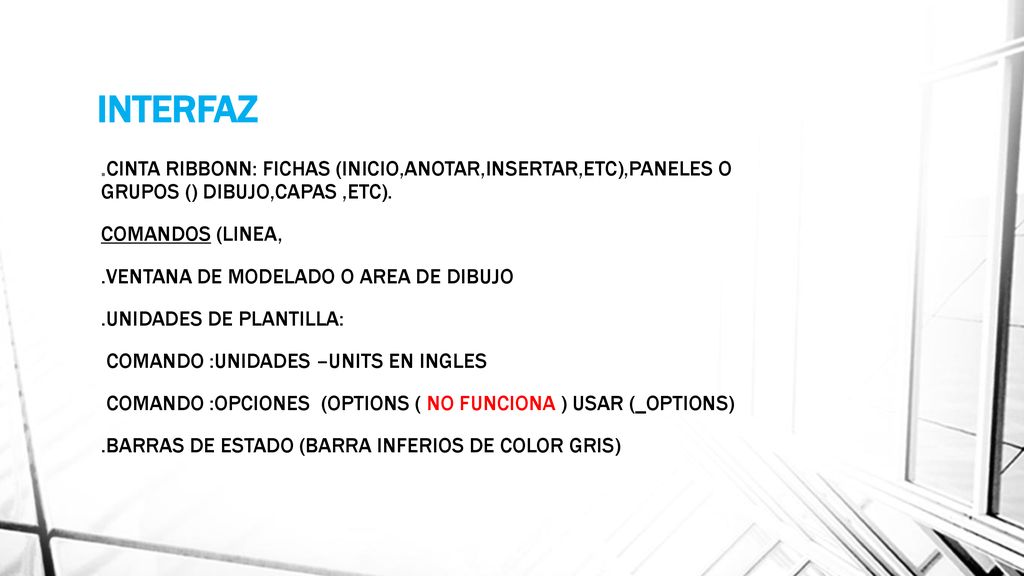

8 INTERFAZ .CINTA RIBBONN: FICHAS (INICIO,ANOTAR,INSERTAR,ETC),PANELES O GRUPOS () DIBUJO,CAPAS ,ETC). COMANDOS (LINEA, .VENTANA DE MODELADO O AREA DE DIBUJO .UNIDADES DE PLANTILLA: COMANDO :UNIDADES –UNITS EN INGLES COMANDO :OPCIONES (OPTIONS ( NO FUNCIONA ) USAR (_OPTIONS) .BARRAS DE ESTADO (BARRA INFERIOS DE COLOR GRIS)

9

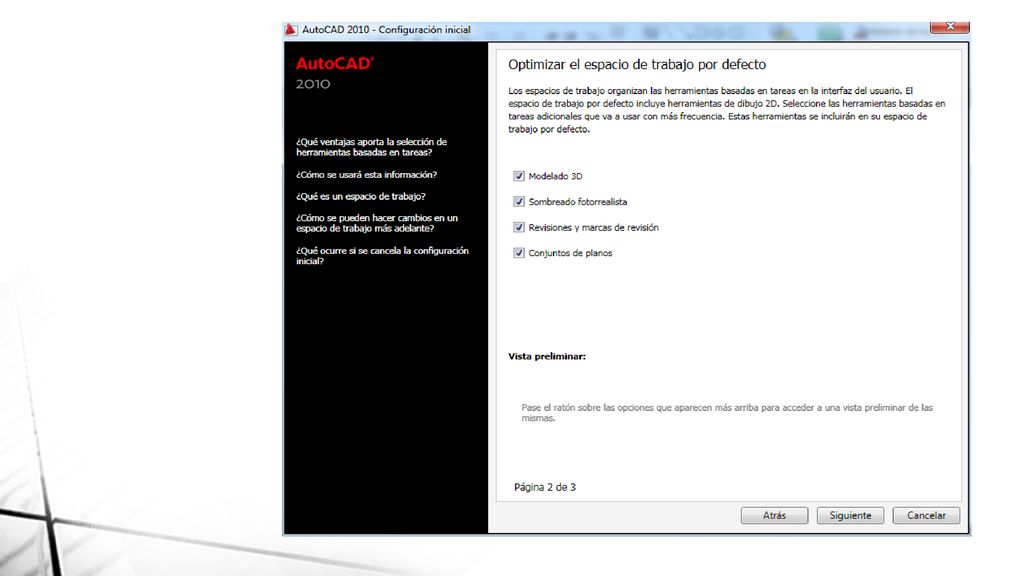

10

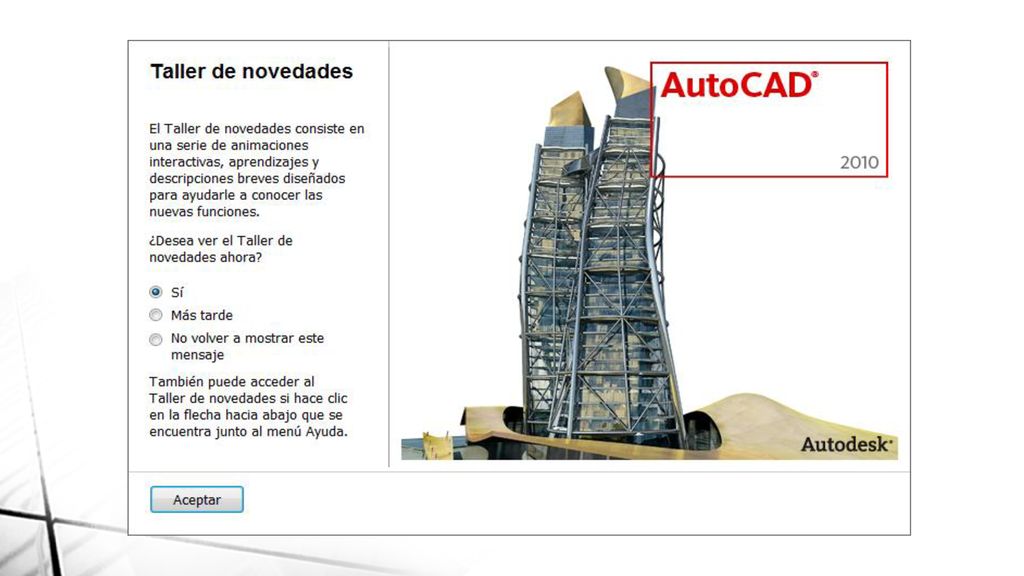

11

12

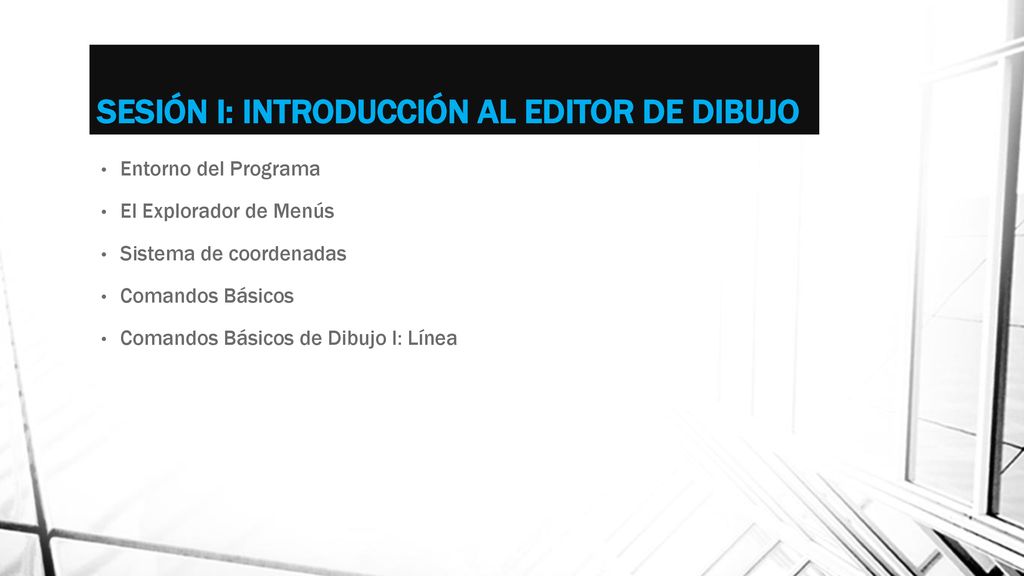

13 SESIÓN I: INTRODUCCIÓN AL EDITOR DE DIBUJO
Entorno del Programa El Explorador de Menús Sistema de coordenadas Comandos Básicos Comandos Básicos de Dibujo I: Línea

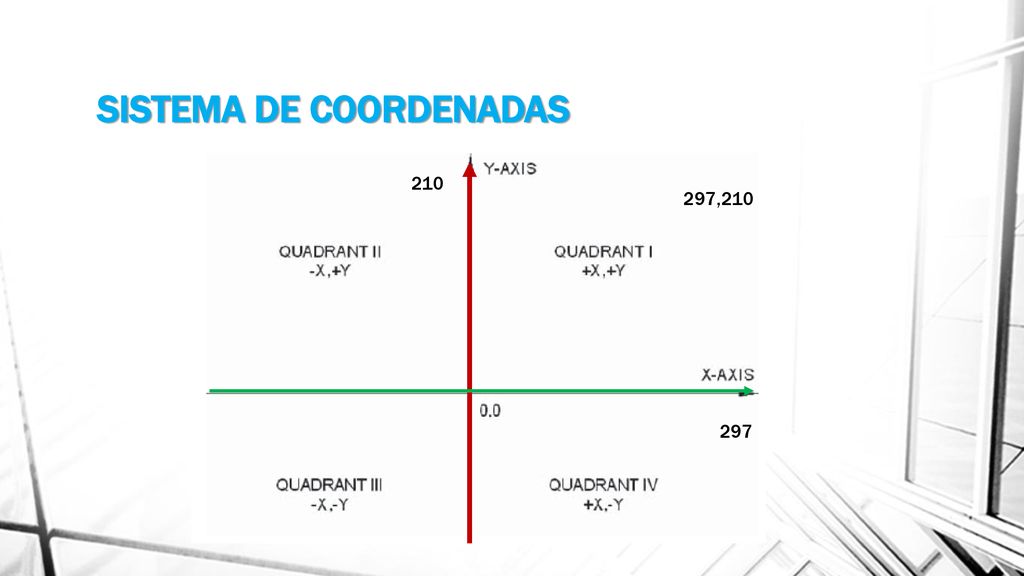

14 SISTEMA DE COORDENADAS
210 297,210 297

15 TAMAÑO DE PAPEL A4 : 297 X 210 A3 : 420 X 210 A2 : 510 X 420 A0 : ……
COMANDO :LIMITES

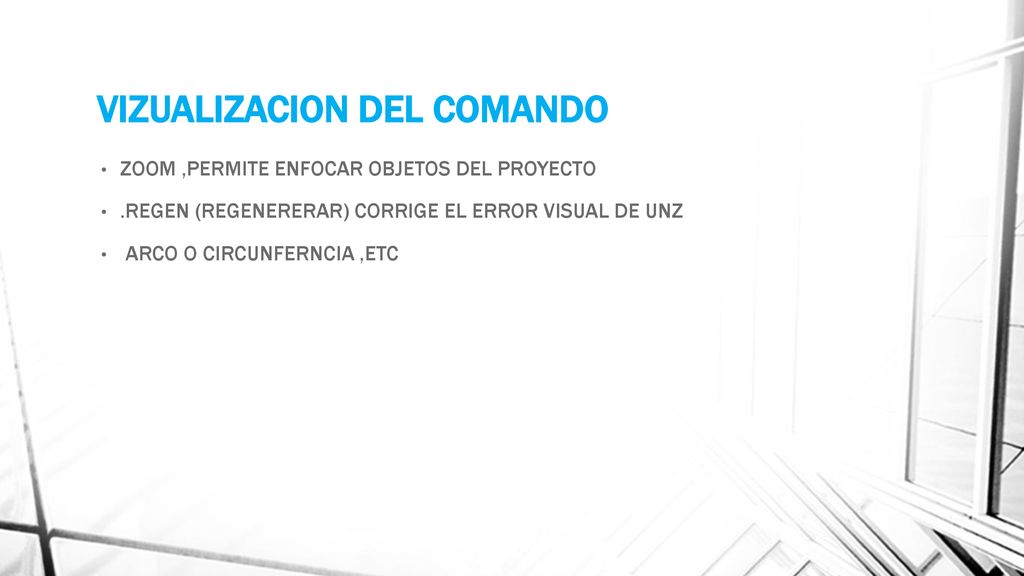

16 VIZUALIZACION DEL COMANDO
ZOOM ,PERMITE ENFOCAR OBJETOS DEL PROYECTO .REGEN (REGENERERAR) CORRIGE EL ERROR VISUAL DE UNZ ARCO O CIRCUNFERNCIA ,ETC

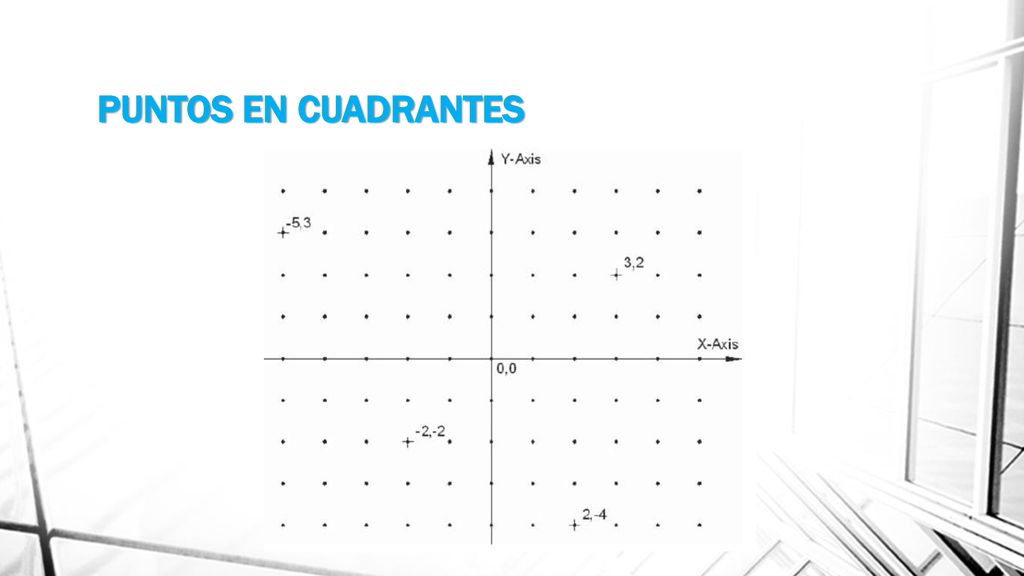

17 PUNTOS EN CUADRANTES

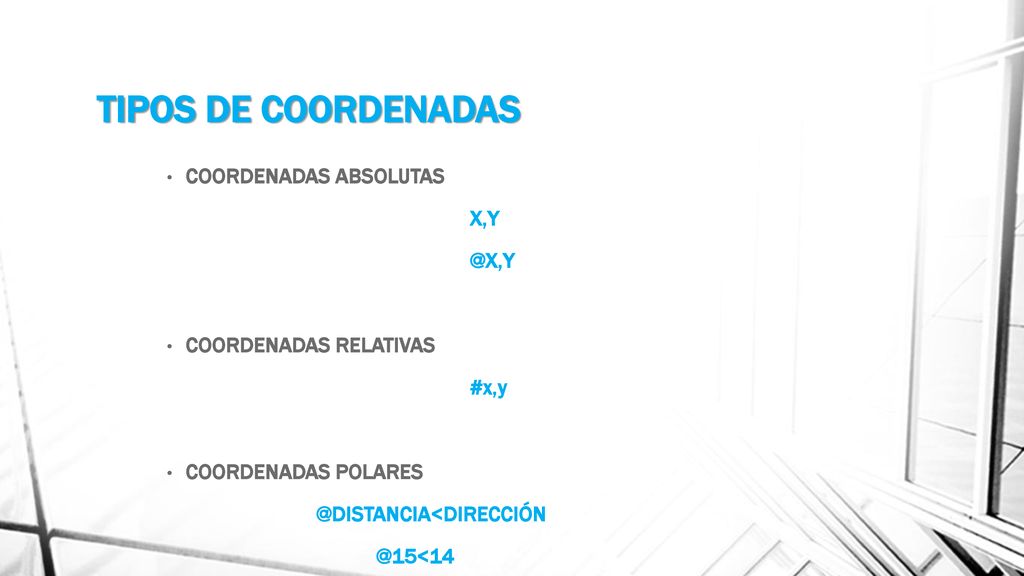

18 TIPOS DE COORDENADAS COORDENADAS ABSOLUTAS X,Y @X,Y
COORDENADAS RELATIVAS #x,y COORDENADAS POLARES @DISTANCIA<DIRECCIÓN @15<14

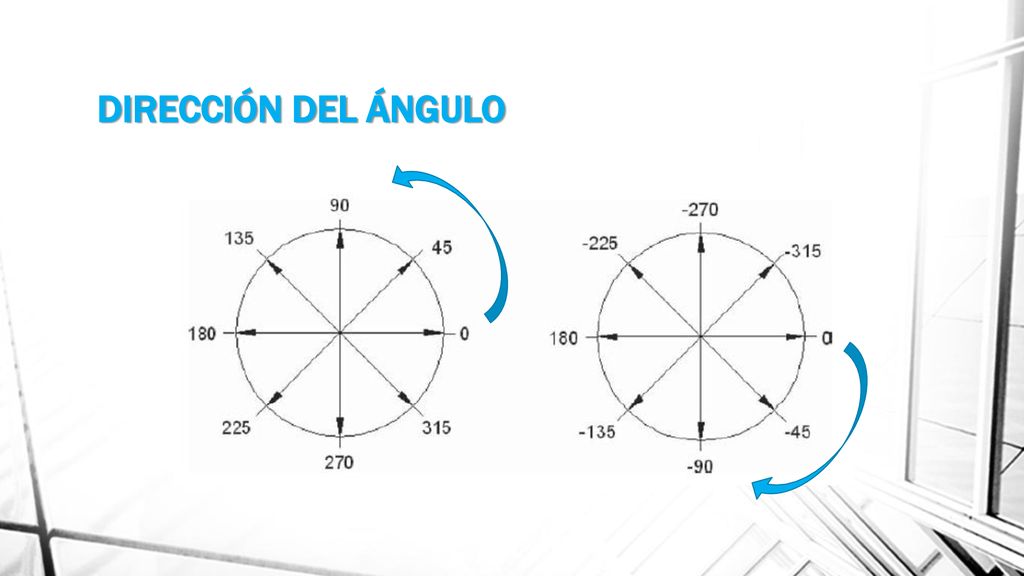

19 DIRECCIÓN DEL ÁNGULO

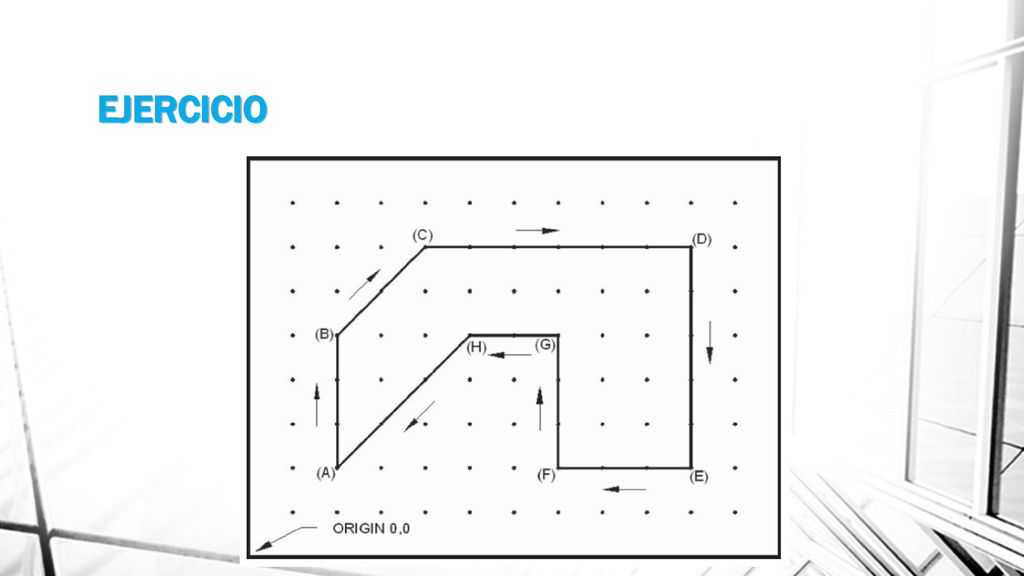

20 EJERCICIO

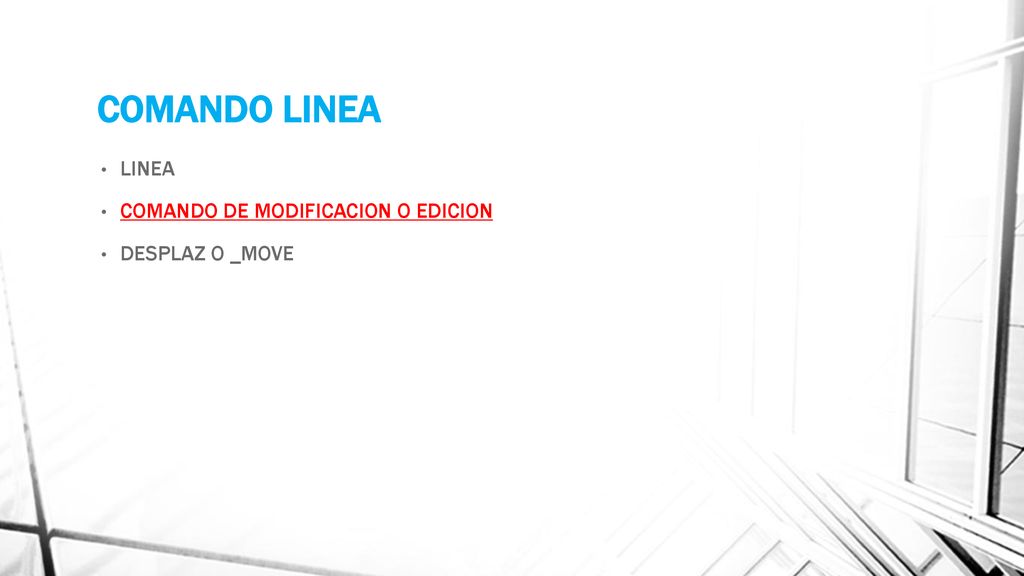

21 COMANDO LINEA LINEA COMANDO DE MODIFICACION O EDICION DESPLAZ O _MOVE
