1 “ANTROPOMETRÍA” Dayhiana López | Evelyn Santos | Oscar Ramírez

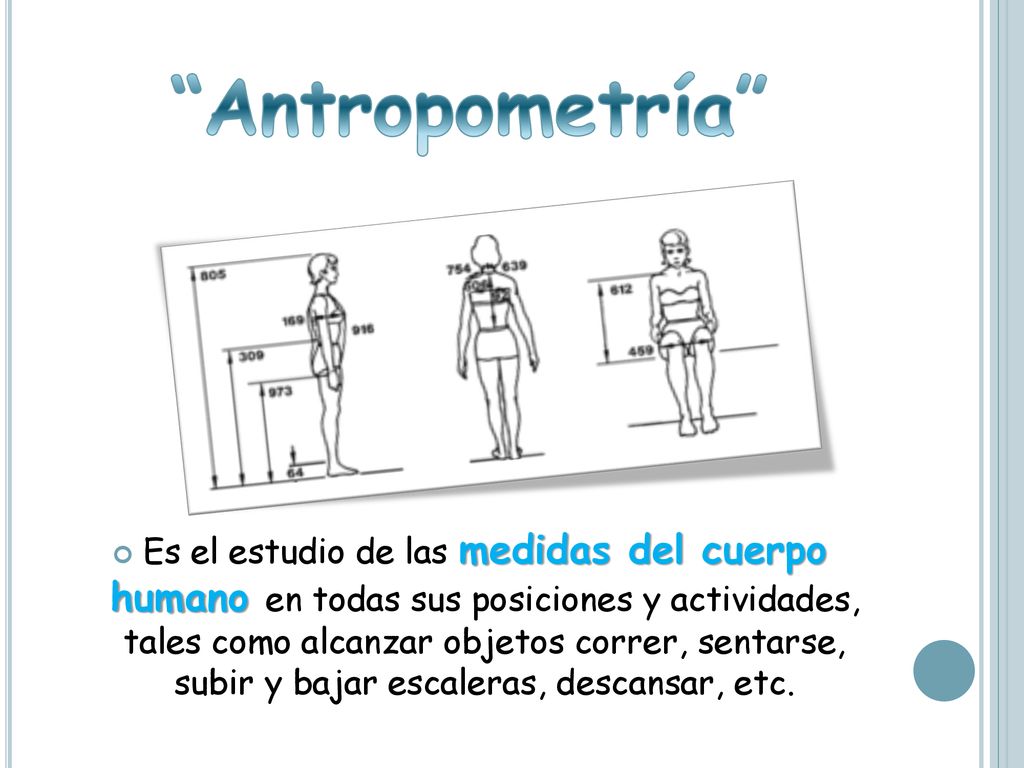

2 “Antropometría” Es el estudio de las medidas del cuerpo humano en todas sus posiciones y actividades, tales como alcanzar objetos correr, sentarse, subir y bajar escaleras, descansar, etc.

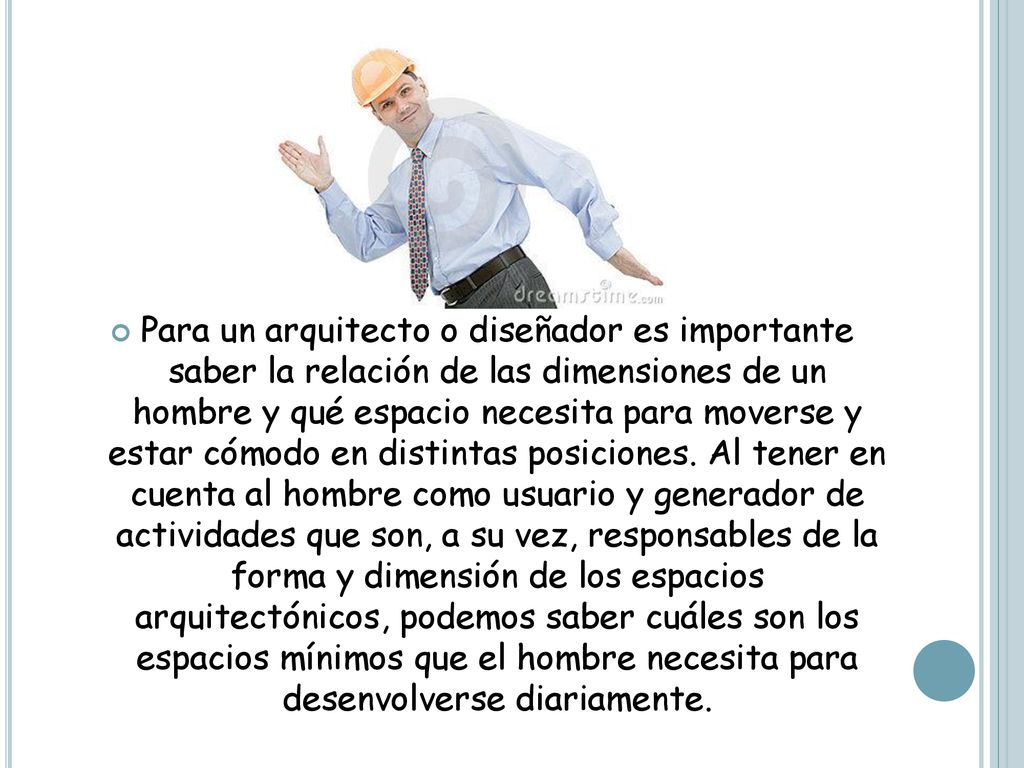

3 Para un arquitecto o diseñador es importante saber la relación de las dimensiones de un hombre y qué espacio necesita para moverse y estar cómodo en distintas posiciones. Al tener en cuenta al hombre como usuario y generador de actividades que son, a su vez, responsables de la forma y dimensión de los espacios arquitectónicos, podemos saber cuáles son los espacios mínimos que el hombre necesita para desenvolverse diariamente.

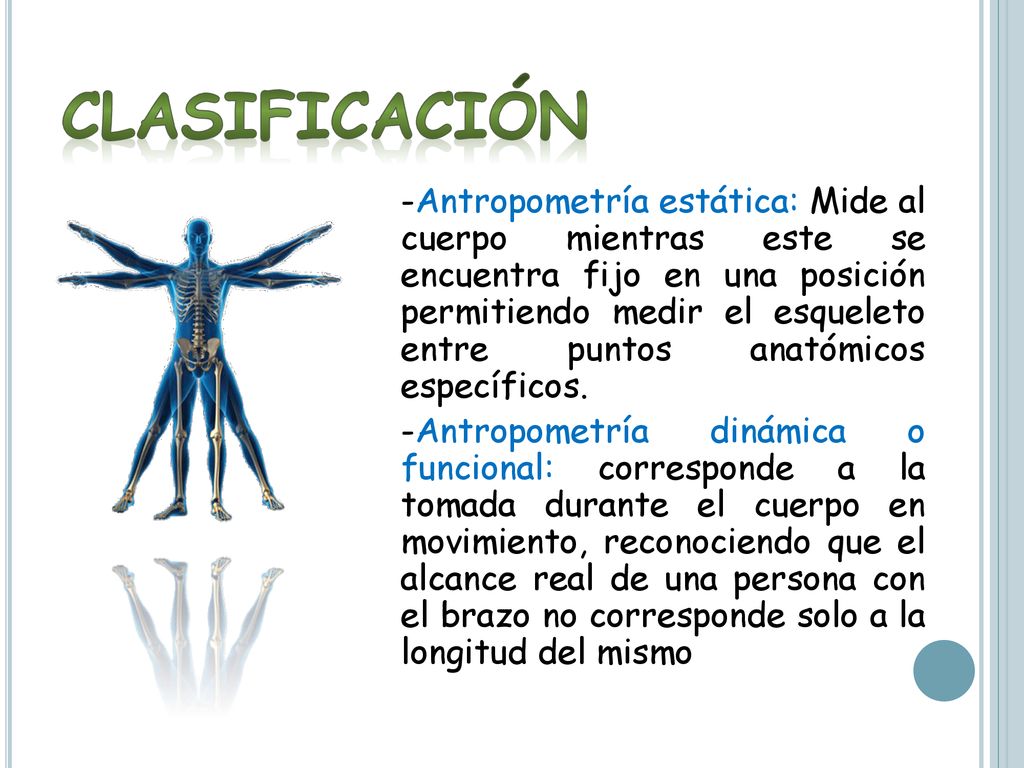

4 clasificación -Antropometría estática: Mide al cuerpo mientras este se encuentra fijo en una posición permitiendo medir el esqueleto entre puntos anatómicos específicos. -Antropometría dinámica o funcional: corresponde a la tomada durante el cuerpo en movimiento, reconociendo que el alcance real de una persona con el brazo no corresponde solo a la longitud del mismo

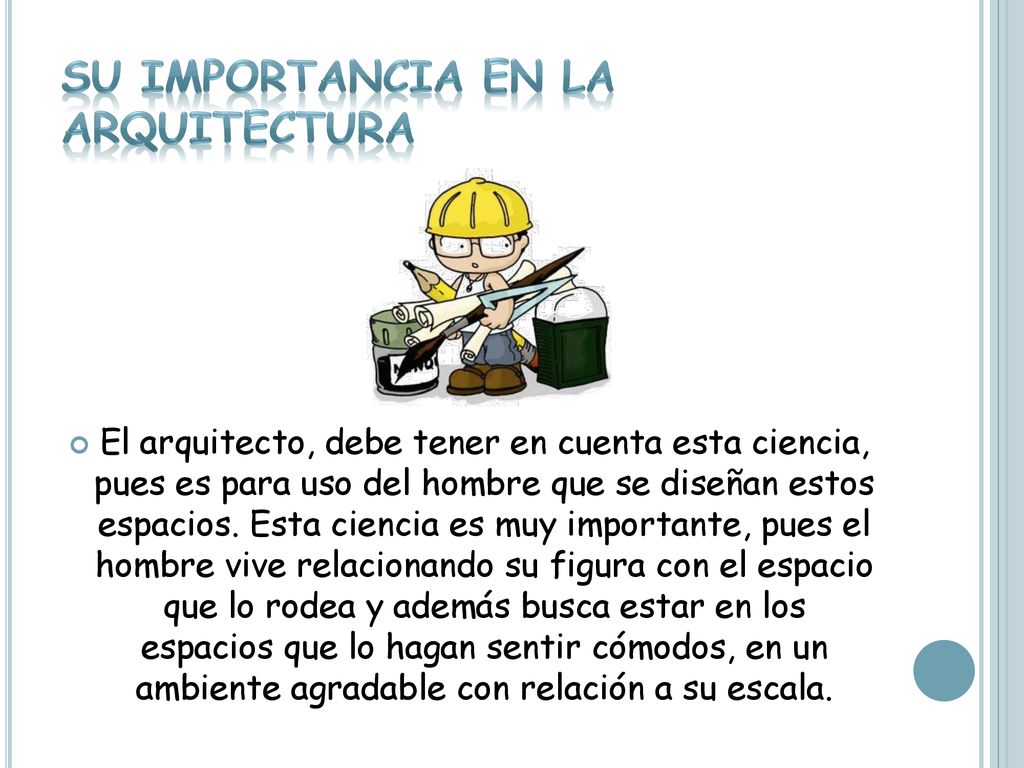

5 Su importancia en la arquitectura
El arquitecto, debe tener en cuenta esta ciencia, pues es para uso del hombre que se diseñan estos espacios. Esta ciencia es muy importante, pues el hombre vive relacionando su figura con el espacio que lo rodea y además busca estar en los espacios que lo hagan sentir cómodos, en un ambiente agradable con relación a su escala.

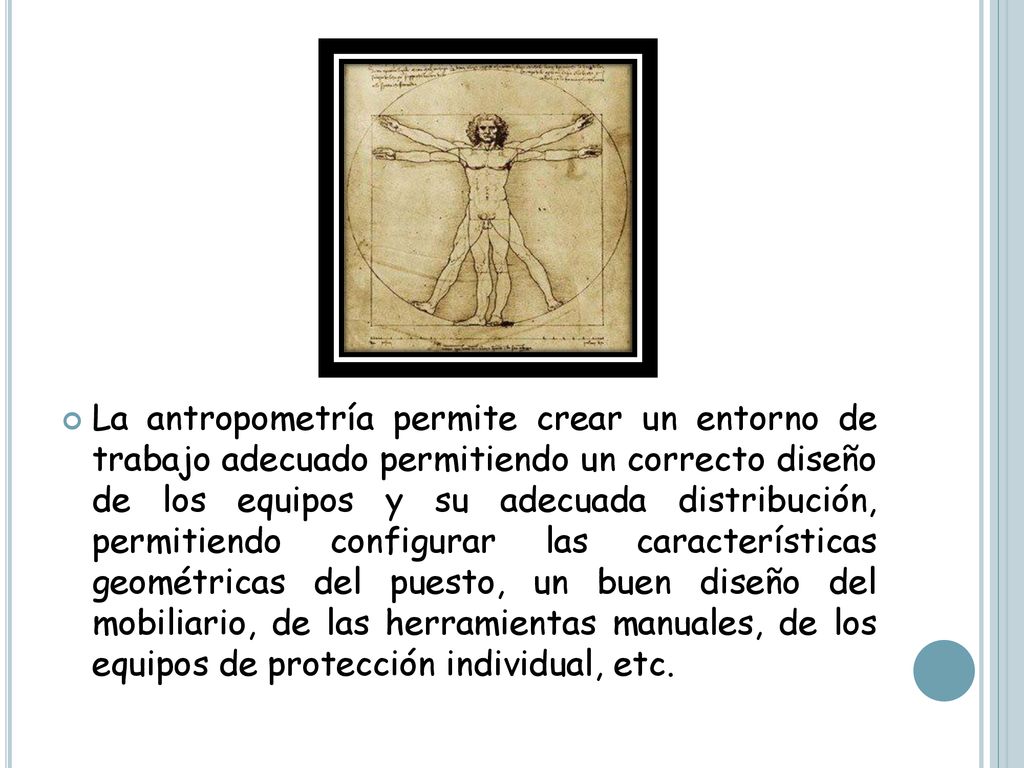

6 La antropometría permite crear un entorno de trabajo adecuado permitiendo un correcto diseño de los equipos y su adecuada distribución, permitiendo configurar las características geométricas del puesto, un buen diseño del mobiliario, de las herramientas manuales, de los equipos de protección individual, etc.

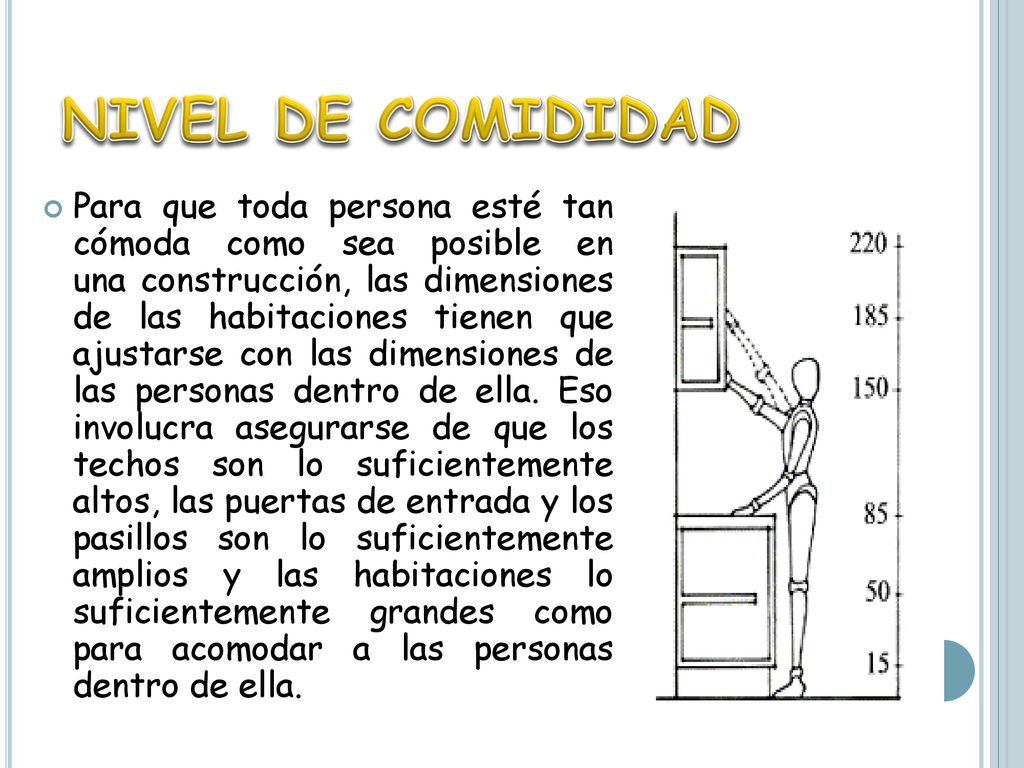

7 NIVEL DE COMIDIDAD Para que toda persona esté tan cómoda como sea posible en una construcción, las dimensiones de las habitaciones tienen que ajustarse con las dimensiones de las personas dentro de ella. Eso involucra asegurarse de que los techos son lo suficientemente altos, las puertas de entrada y los pasillos son lo suficientemente amplios y las habitaciones lo suficientemente grandes como para acomodar a las personas dentro de ella.

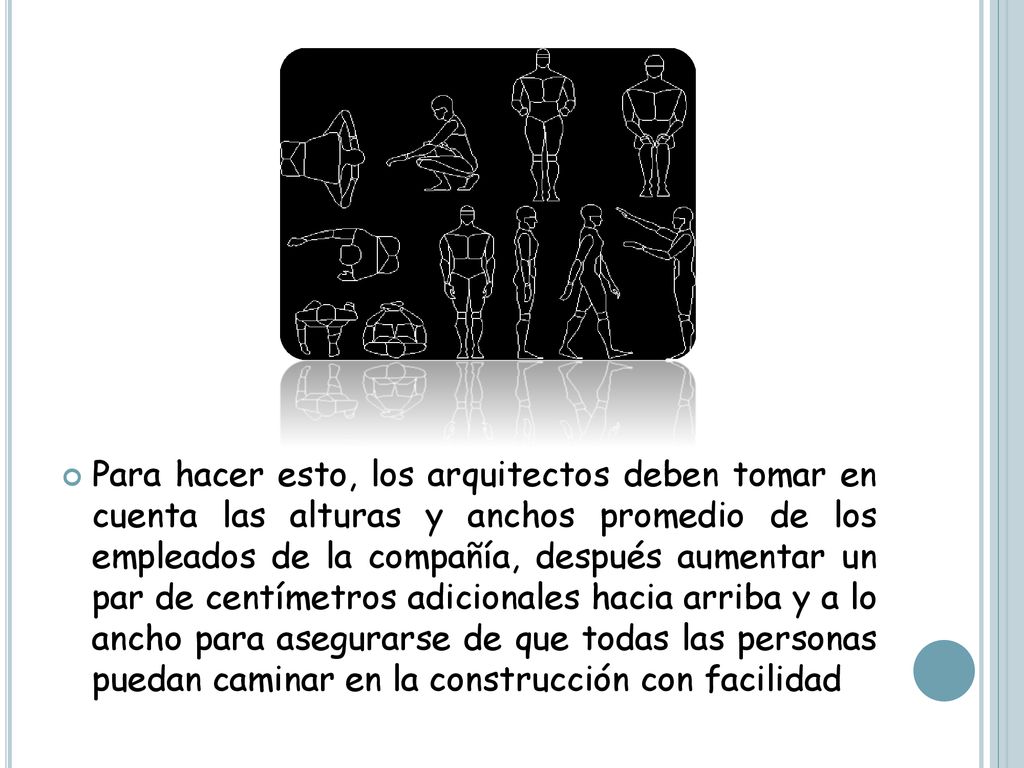

8 Para hacer esto, los arquitectos deben tomar en cuenta las alturas y anchos promedio de los empleados de la compañía, después aumentar un par de centímetros adicionales hacia arriba y a lo ancho para asegurarse de que todas las personas puedan caminar en la construcción con facilidad

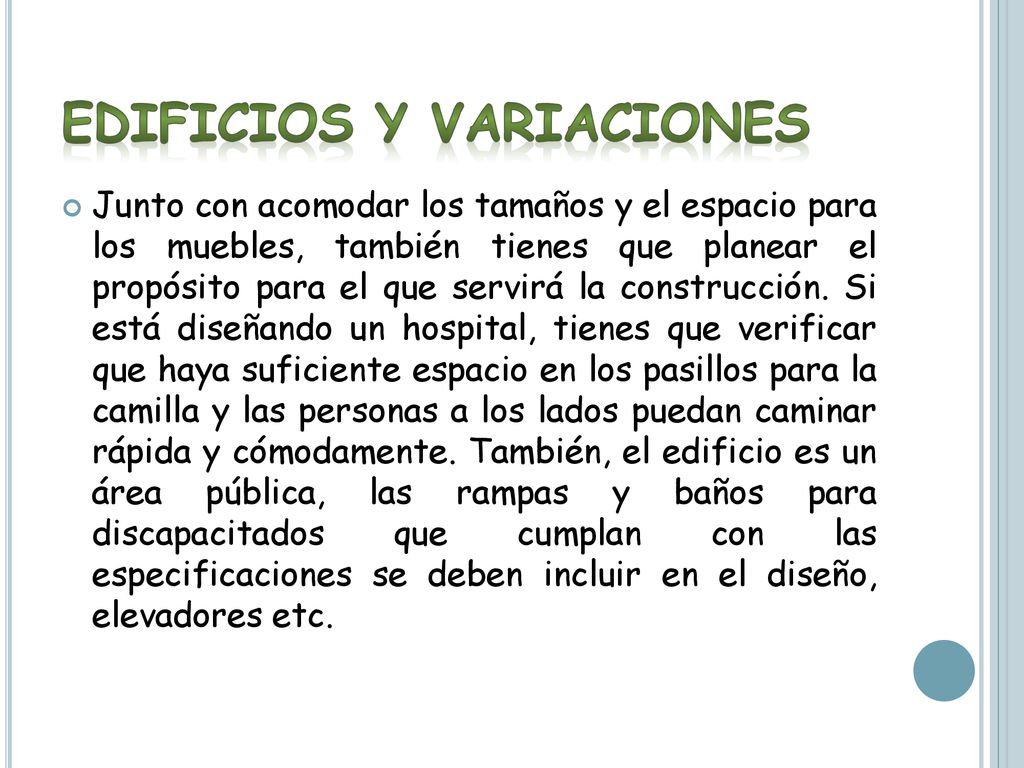

9 Edificios y variaciones
Junto con acomodar los tamaños y el espacio para los muebles, también tienes que planear el propósito para el que servirá la construcción. Si está diseñando un hospital, tienes que verificar que haya suficiente espacio en los pasillos para la camilla y las personas a los lados puedan caminar rápida y cómodamente. También, el edificio es un área pública, las rampas y baños para discapacitados que cumplan con las especificaciones se deben incluir en el diseño, elevadores etc.

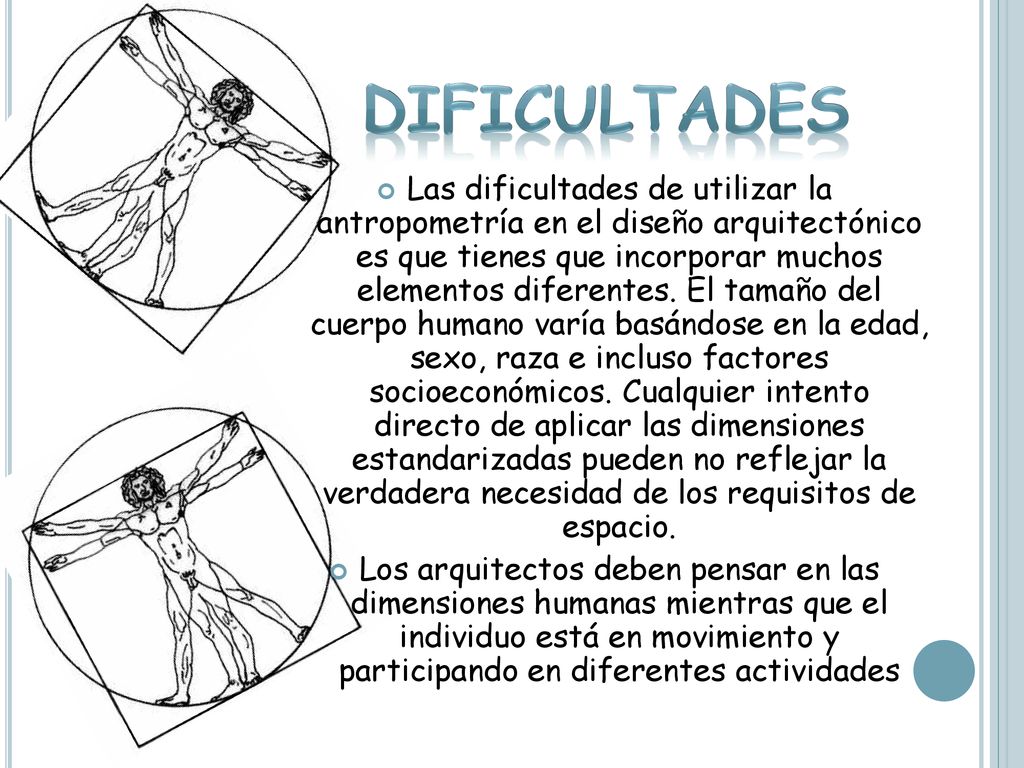

10 dificultades Las dificultades de utilizar la antropometría en el diseño arquitectónico es que tienes que incorporar muchos elementos diferentes. El tamaño del cuerpo humano varía basándose en la edad, sexo, raza e incluso factores socioeconómicos. Cualquier intento directo de aplicar las dimensiones estandarizadas pueden no reflejar la verdadera necesidad de los requisitos de espacio. Los arquitectos deben pensar en las dimensiones humanas mientras que el individuo está en movimiento y participando en diferentes actividades

11 INSTRUMENTOS ANTROPOMÉTRICOS

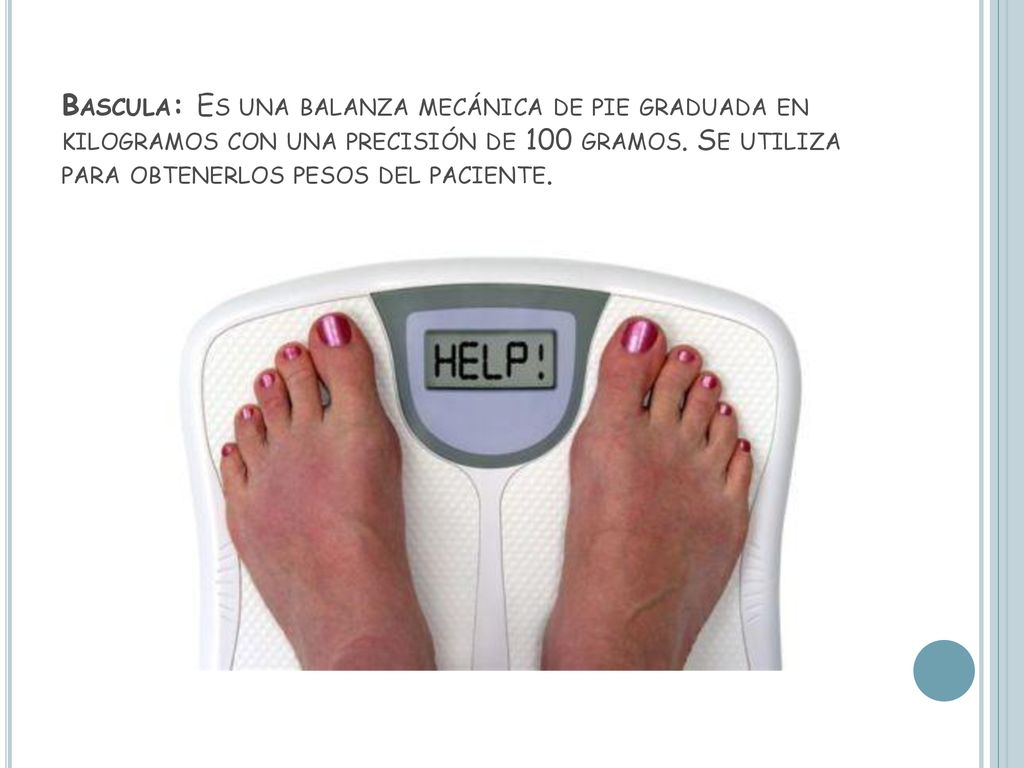

12 Bascula: Es una balanza mecánica de pie graduada en kilogramos con una precisión de 100 gramos. Se utiliza para obtenerlos pesos del paciente.

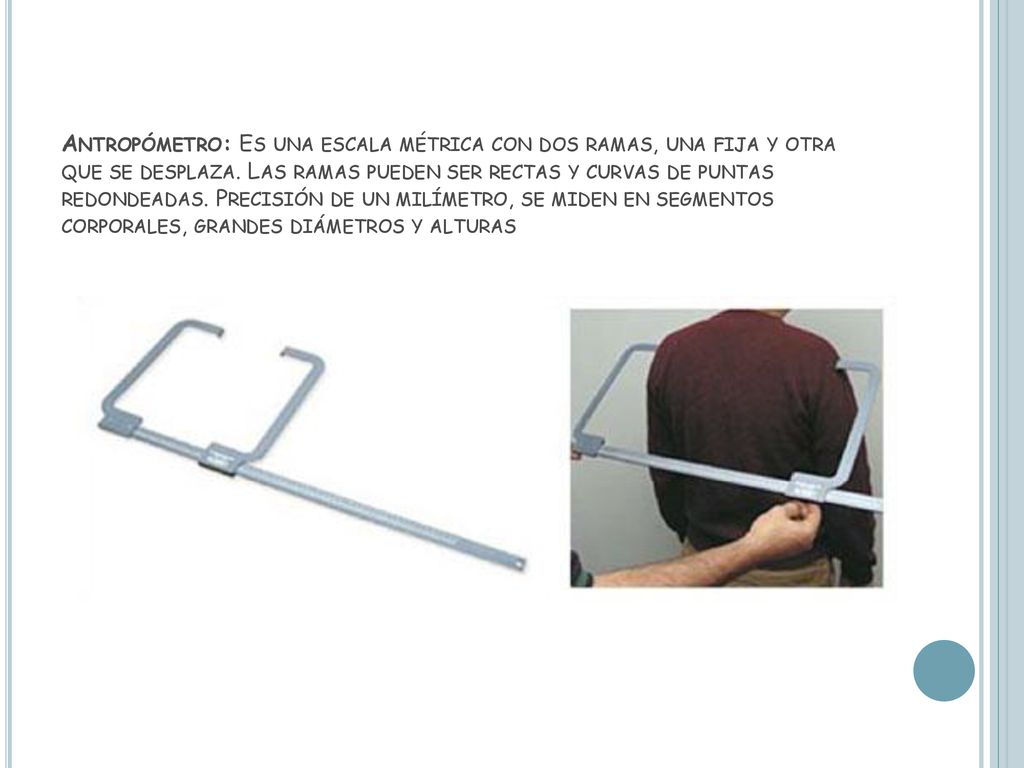

13 Antropómetro: Es una escala métrica con dos ramas, una fija y otra que se desplaza. Las ramas pueden ser rectas y curvas de puntas redondeadas. Precisión de un milímetro, se miden en segmentos corporales, grandes diámetros y alturas

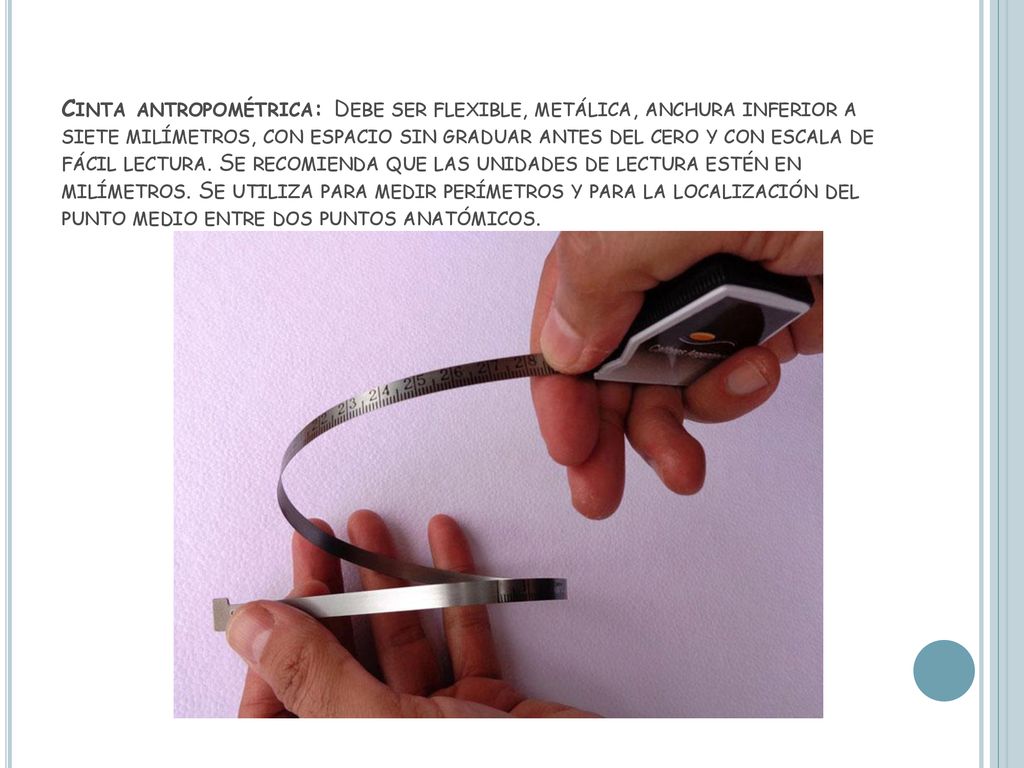

14 Cinta antropométrica: Debe ser flexible, metálica, anchura inferior a siete milímetros, con espacio sin graduar antes del cero y con escala de fácil lectura. Se recomienda que las unidades de lectura estén en milímetros. Se utiliza para medir perímetros y para la localización del punto medio entre dos puntos anatómicos.

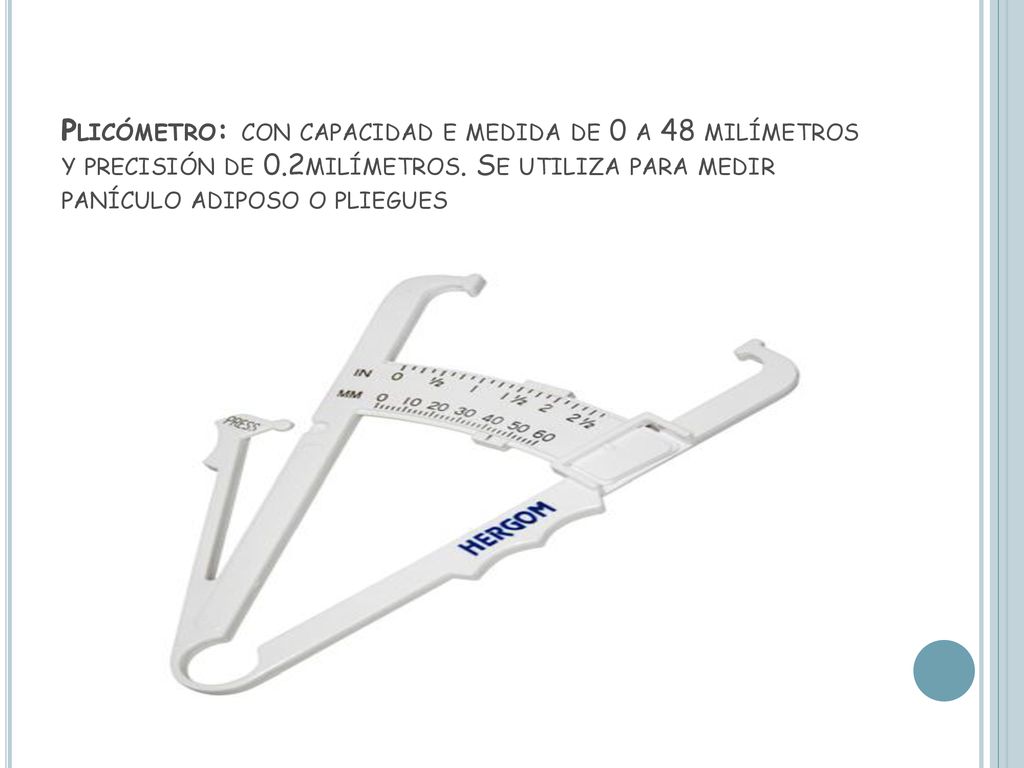

15 Plicómetro: con capacidad e medida de 0 a 48 milímetros y precisión de 0.2milímetros. Se utiliza para medir panículo adiposo o pliegues

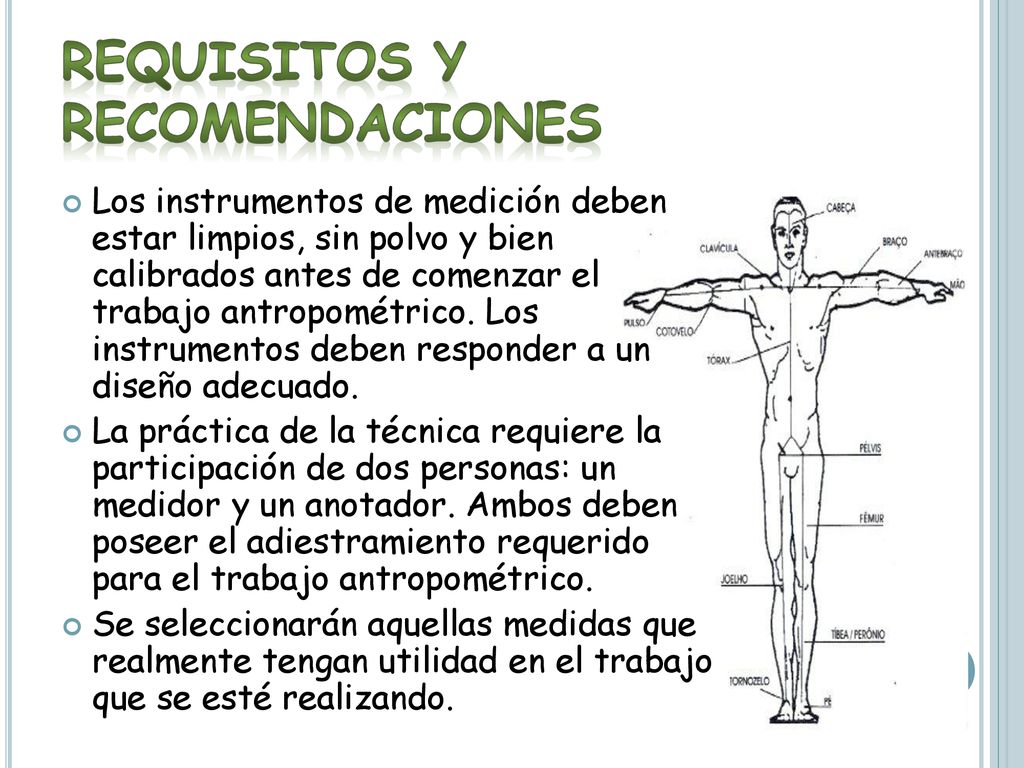

16 Requisitos y recomendaciones
Los instrumentos de medición deben estar limpios, sin polvo y bien calibrados antes de comenzar el trabajo antropométrico. Los instrumentos deben responder a un diseño adecuado. La práctica de la técnica requiere la participación de dos personas: un medidor y un anotador. Ambos deben poseer el adiestramiento requerido para el trabajo antropométrico. Se seleccionarán aquellas medidas que realmente tengan utilidad en el trabajo que se esté realizando.

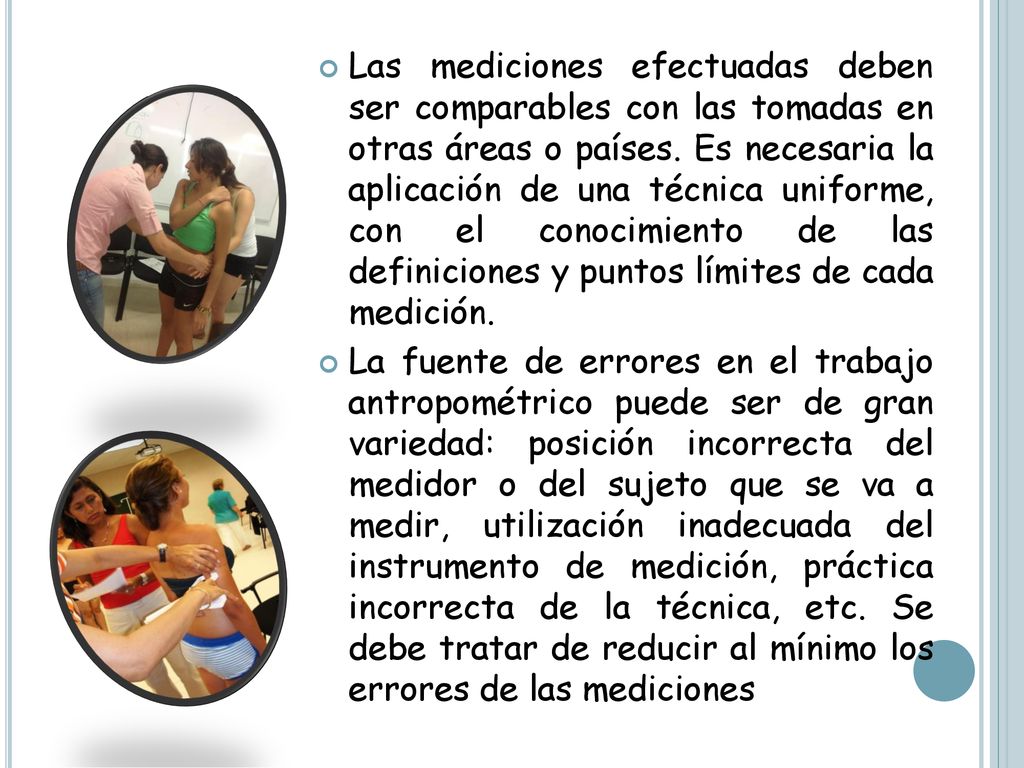

17 Las mediciones efectuadas deben ser comparables con las tomadas en otras áreas o países. Es necesaria la aplicación de una técnica uniforme, con el conocimiento de las definiciones y puntos límites de cada medición. La fuente de errores en el trabajo antropométrico puede ser de gran variedad: posición incorrecta del medidor o del sujeto que se va a medir, utilización inadecuada del instrumento de medición, práctica incorrecta de la técnica, etc. Se debe tratar de reducir al mínimo los errores de las mediciones

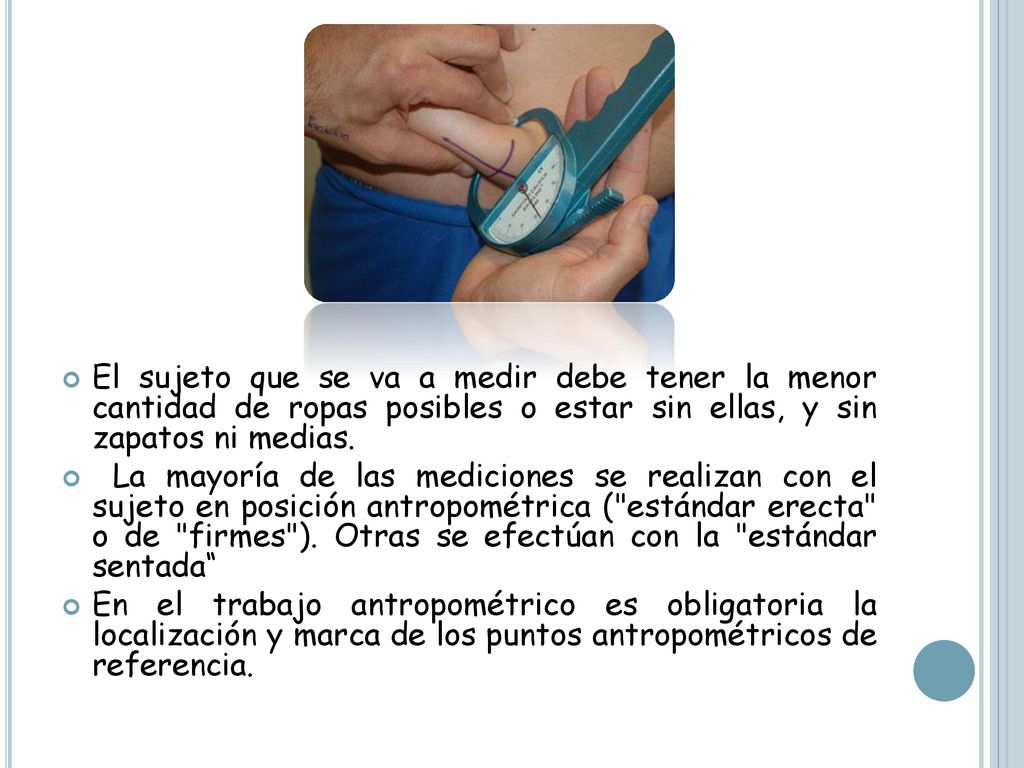

18 El sujeto que se va a medir debe tener la menor cantidad de ropas posibles o estar sin ellas, y sin zapatos ni medias.  La mayoría de las mediciones se realizan con el sujeto en posición antropométrica ("estándar erecta" o de "firmes"). Otras se efectúan con la "estándar sentada“ En el trabajo antropométrico es obligatoria la localización y marca de los puntos antropométricos de referencia.

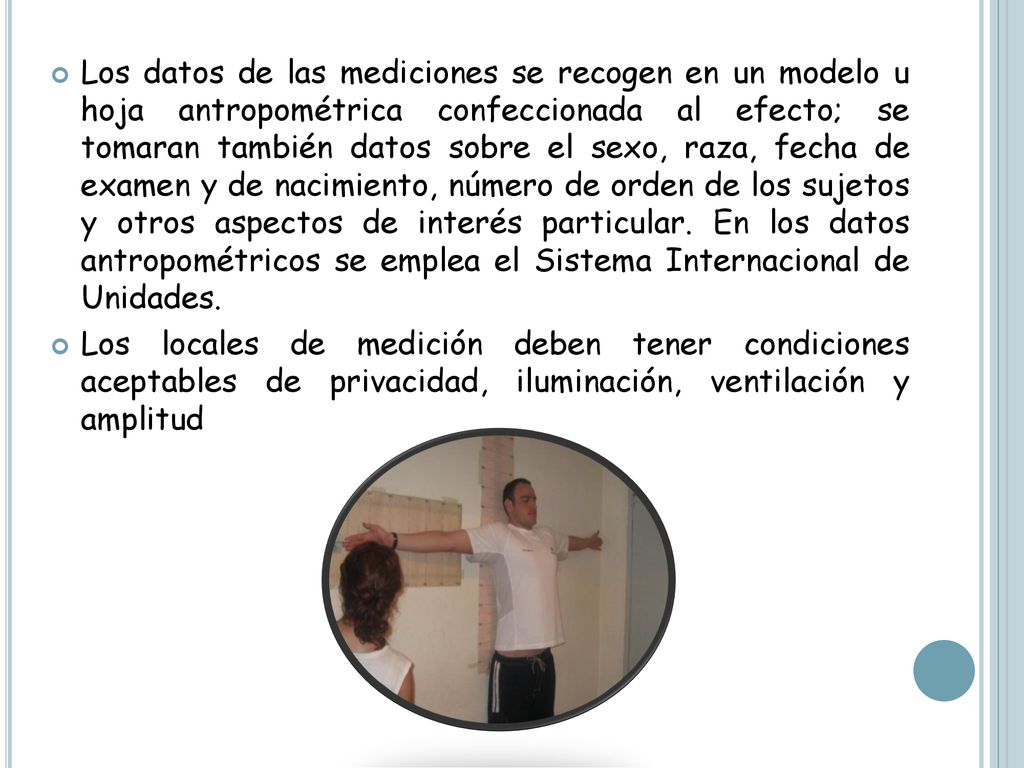

19 Los datos de las mediciones se recogen en un modelo u hoja antropométrica confeccionada al efecto; se tomaran también datos sobre el sexo, raza, fecha de examen y de nacimiento, número de orden de los sujetos y otros aspectos de interés particular. En los datos antropométricos se emplea el Sistema Internacional de Unidades.  Los locales de medición deben tener condiciones aceptables de privacidad, iluminación, ventilación y amplitud

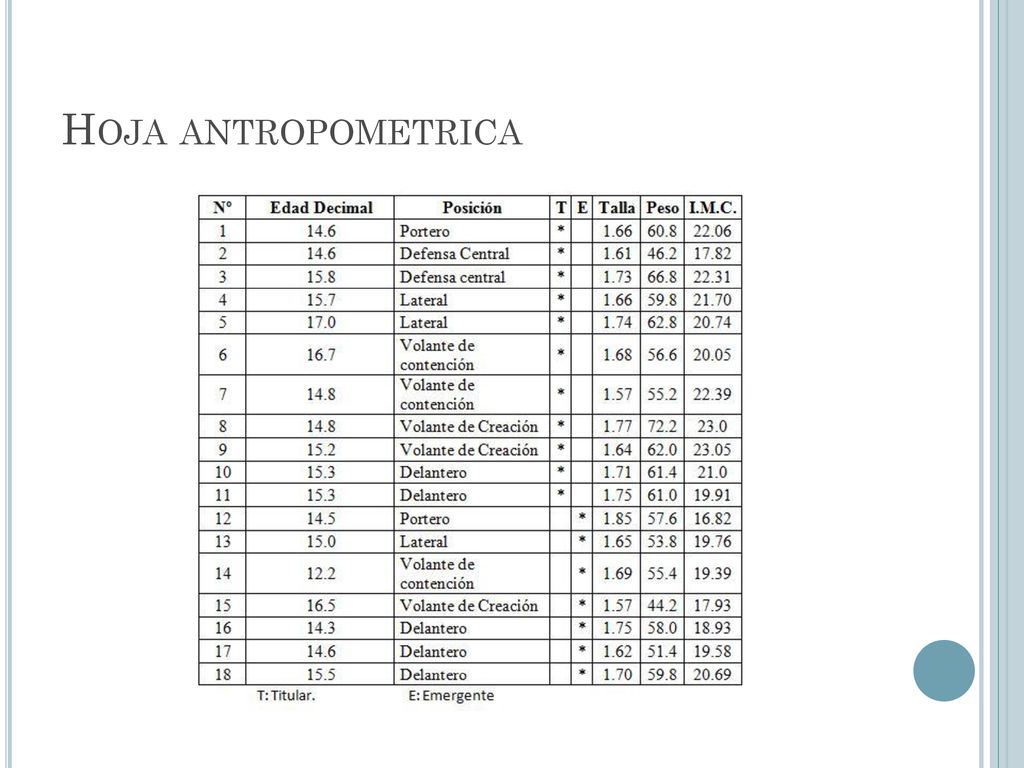

20 Hoja antropometrica

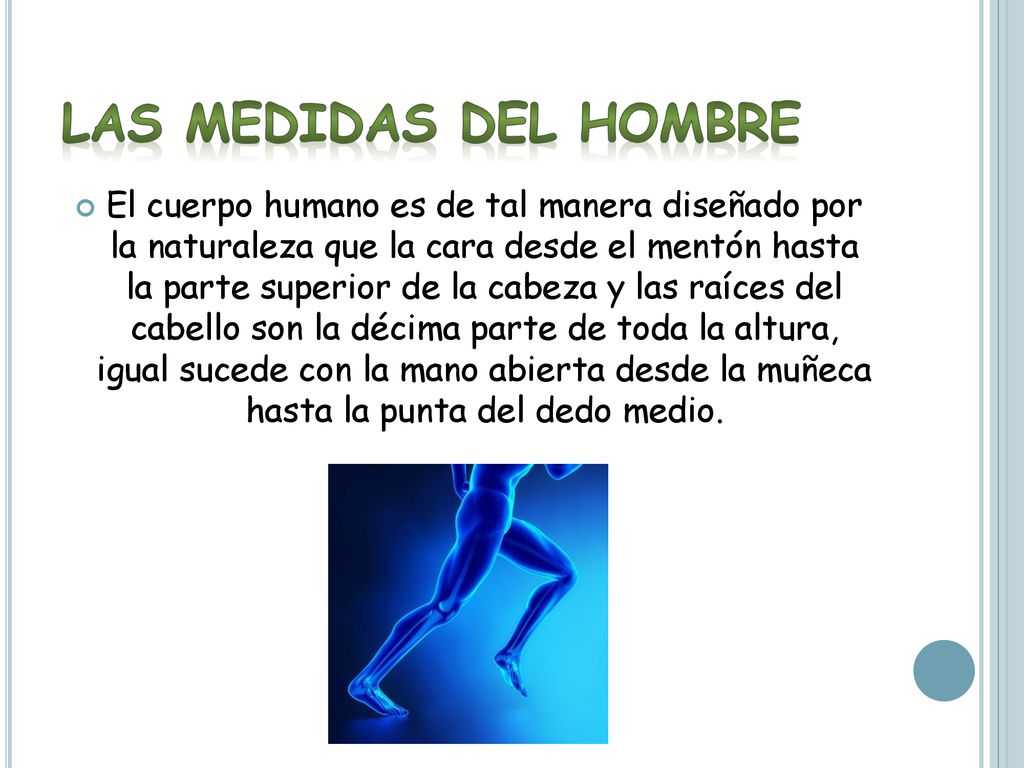

21 Las medidas del hombre El cuerpo humano es de tal manera diseñado por la naturaleza que la cara desde el mentón hasta la parte superior de la cabeza y las raíces del cabello son la décima parte de toda la altura, igual sucede con la mano abierta desde la muñeca hasta la punta del dedo medio.

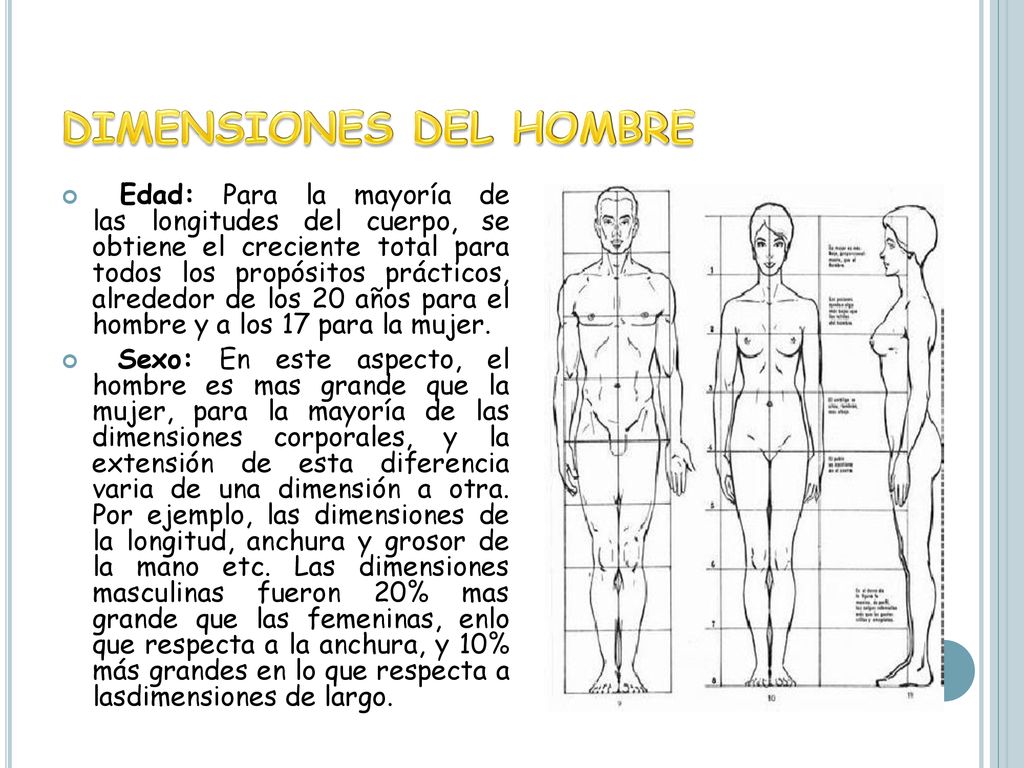

22 DIMENSIONES DEL HOMBRE
 Edad: Para la mayoría de las longitudes del cuerpo, se obtiene el creciente total para todos los propósitos prácticos, alrededor de los 20 años para el hombre y a los 17 para la mujer.  Sexo: En este aspecto, el hombre es mas grande que la mujer, para la mayoría de las dimensiones corporales, y la extensión de esta diferencia varia de una dimensión a otra. Por ejemplo, las dimensiones de la longitud, anchura y grosor de la mano etc. Las dimensiones masculinas fueron 20% mas grande que las femeninas, enlo que respecta a la anchura, y 10% más grandes en lo que respecta a lasdimensiones de largo.

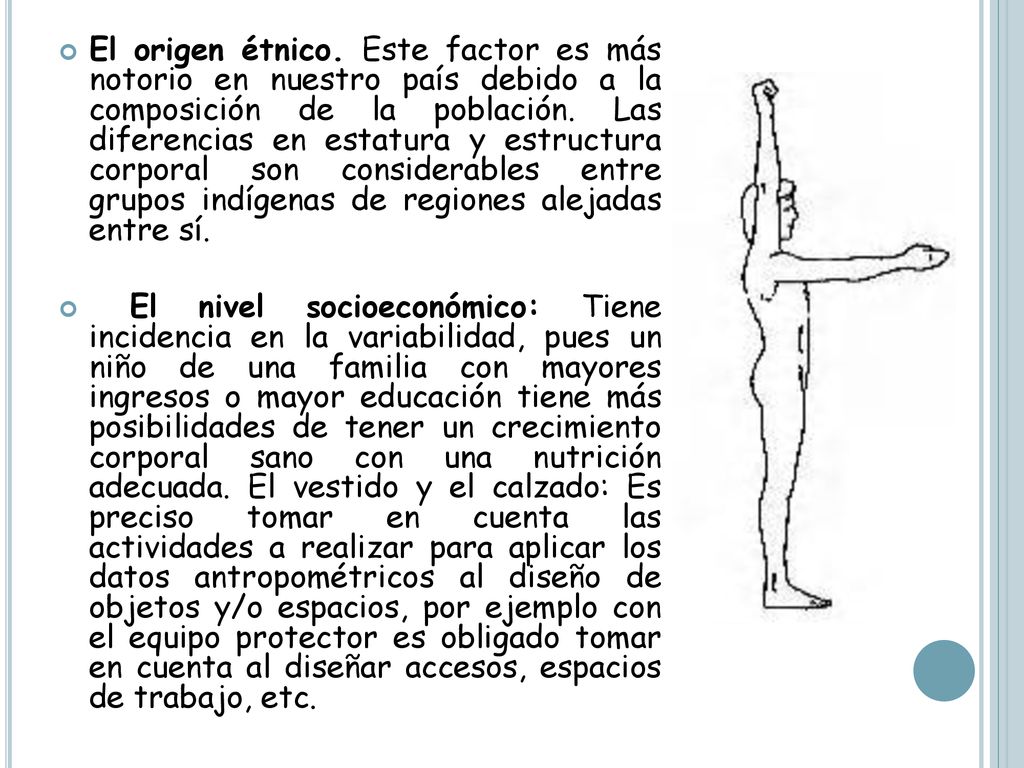

23 El origen étnico. Este factor es más notorio en nuestro país debido a la composición de la población. Las diferencias en estatura y estructura corporal son considerables entre grupos indígenas de regiones alejadas entre sí.  El nivel socioeconómico: Tiene incidencia en la variabilidad, pues un niño de una familia con mayores ingresos o mayor educación tiene más posibilidades de tener un crecimiento corporal sano con una nutrición adecuada. El vestido y el calzado: Es preciso tomar en cuenta las actividades a realizar para aplicar los datos antropométricos al diseño de objetos y/o espacios, por ejemplo con el equipo protector es obligado tomar en cuenta al diseñar accesos, espacios de trabajo, etc.

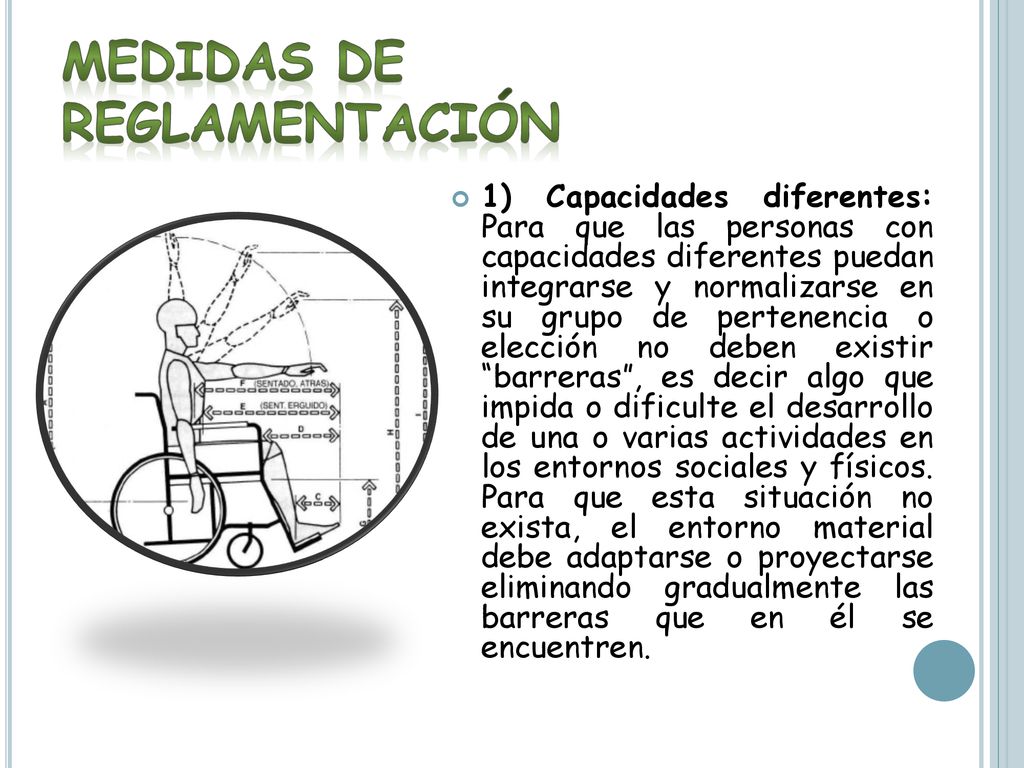

24 Medidas de reglamentación
1) Capacidades diferentes: Para que las personas con capacidades diferentes puedan integrarse y normalizarse en su grupo de pertenencia o elección no deben existir “barreras”, es decir algo que impida o dificulte el desarrollo de una o varias actividades en los entornos sociales y físicos. Para que esta situación no exista, el entorno material debe adaptarse o proyectarse eliminando gradualmente las barreras que en él se encuentren.

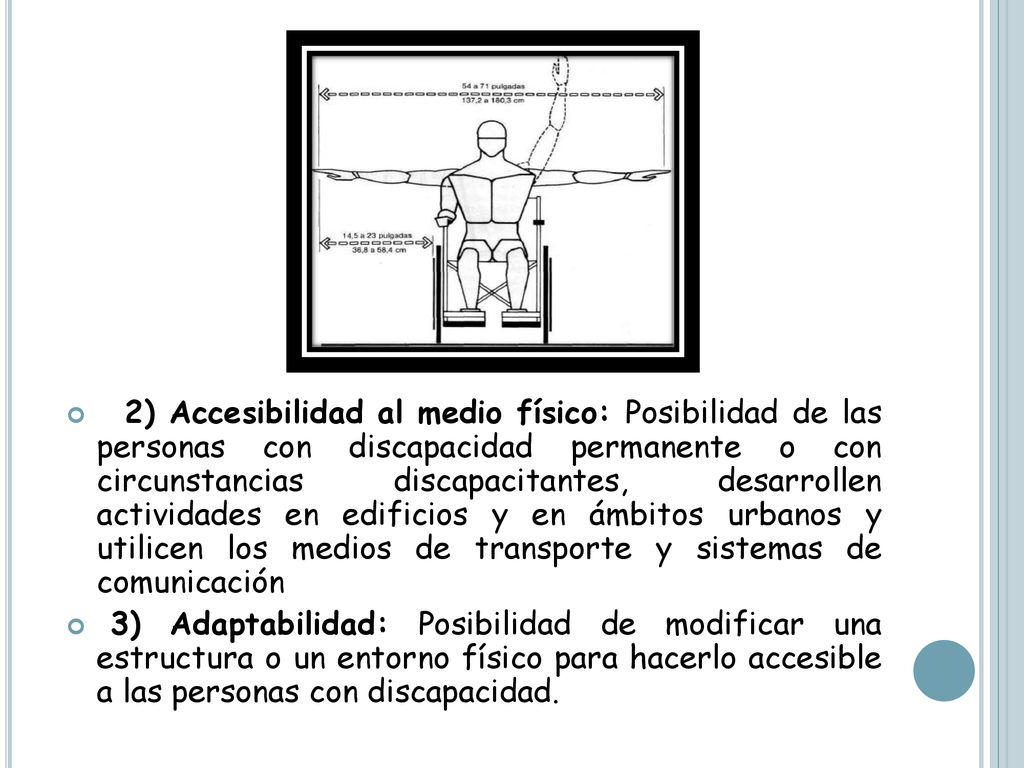

25   2) Accesibilidad al medio físico: Posibilidad de las personas con discapacidad permanente o con circunstancias discapacitantes, desarrollen actividades en edificios y en ámbitos urbanos y utilicen los medios de transporte y sistemas de comunicación 3) Adaptabilidad: Posibilidad de modificar una estructura o un entorno físico para hacerlo accesible a las personas con discapacidad.

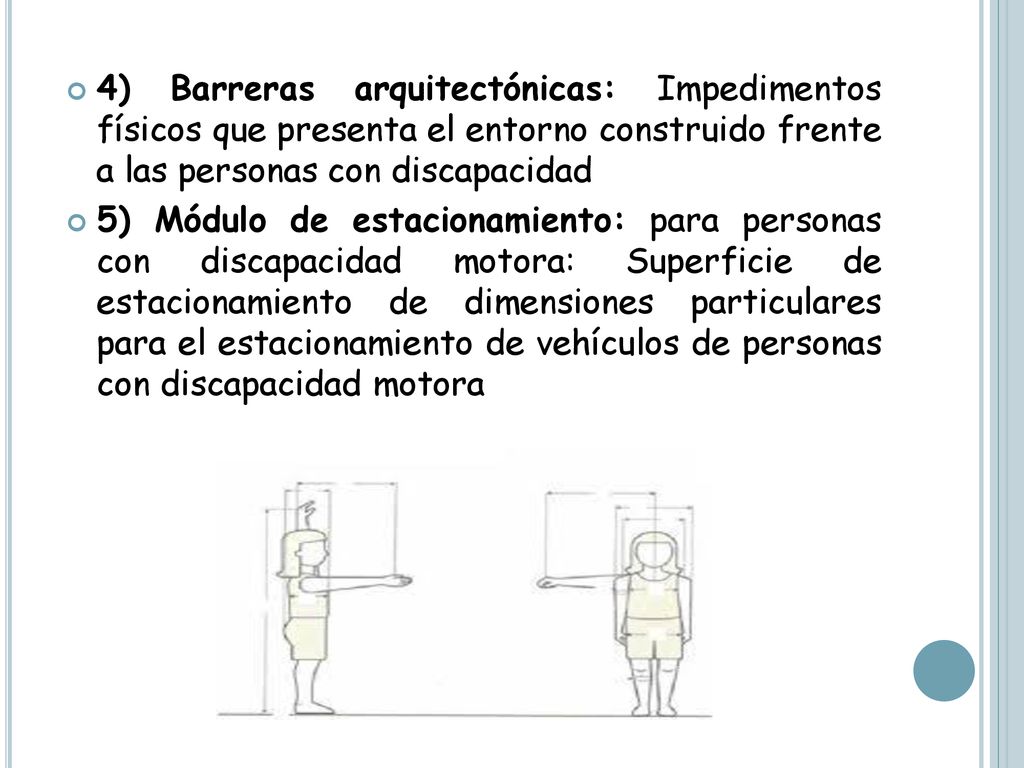

26 4) Barreras arquitectónicas: Impedimentos físicos que presenta el entorno construido frente a las personas con discapacidad 5) Módulo de estacionamiento: para personas con discapacidad motora: Superficie de estacionamiento de dimensiones particulares para el estacionamiento de vehículos de personas con discapacidad motora

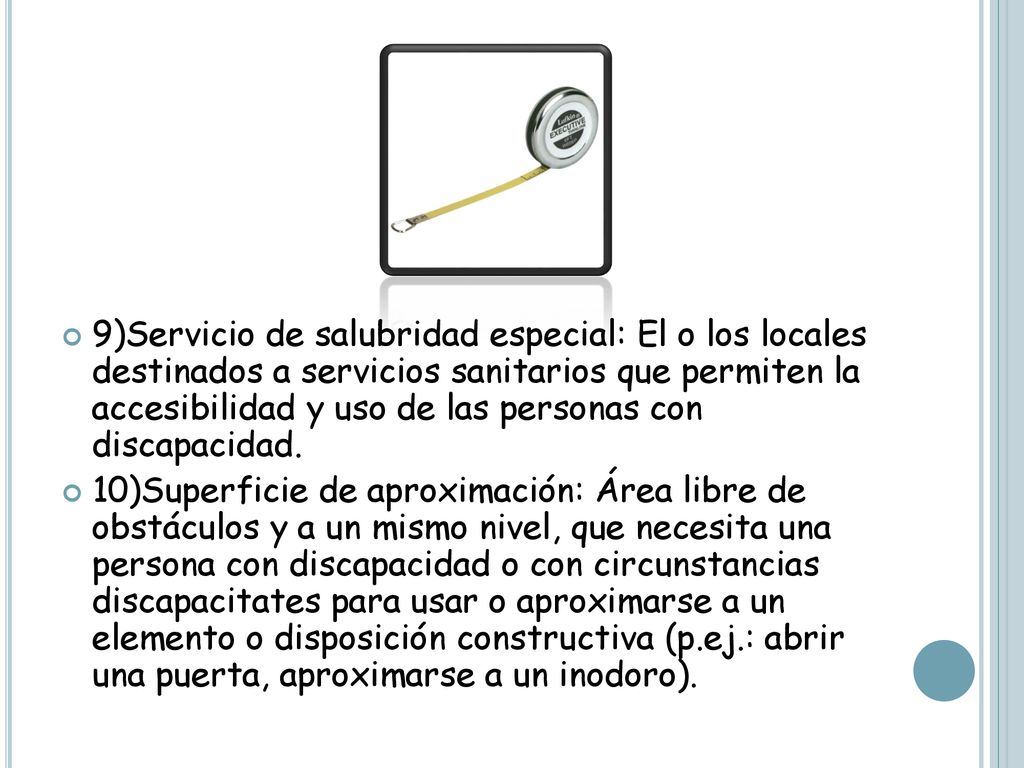

27 9)Servicio de salubridad especial: El o los locales destinados a servicios sanitarios que permiten la accesibilidad y uso de las personas con discapacidad. 10)Superficie de aproximación: Área libre de obstáculos y a un mismo nivel, que necesita una persona con discapacidad o con circunstancias discapacitates para usar o aproximarse a un elemento o disposición constructiva (p.ej.: abrir una puerta, aproximarse a un inodoro).

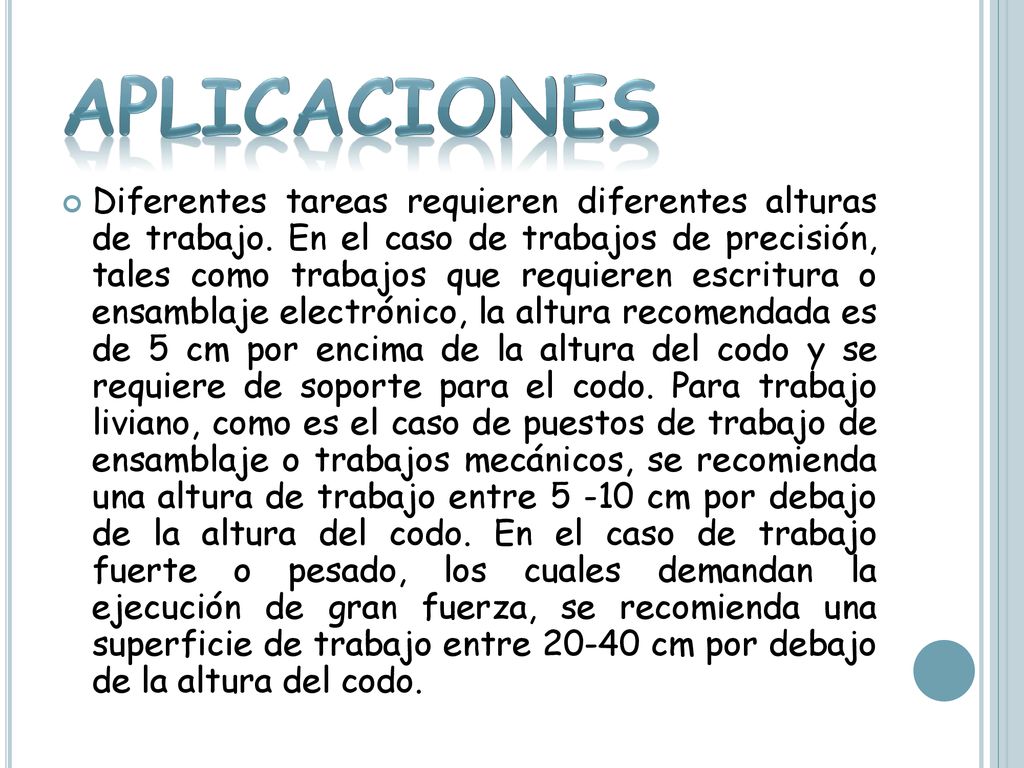

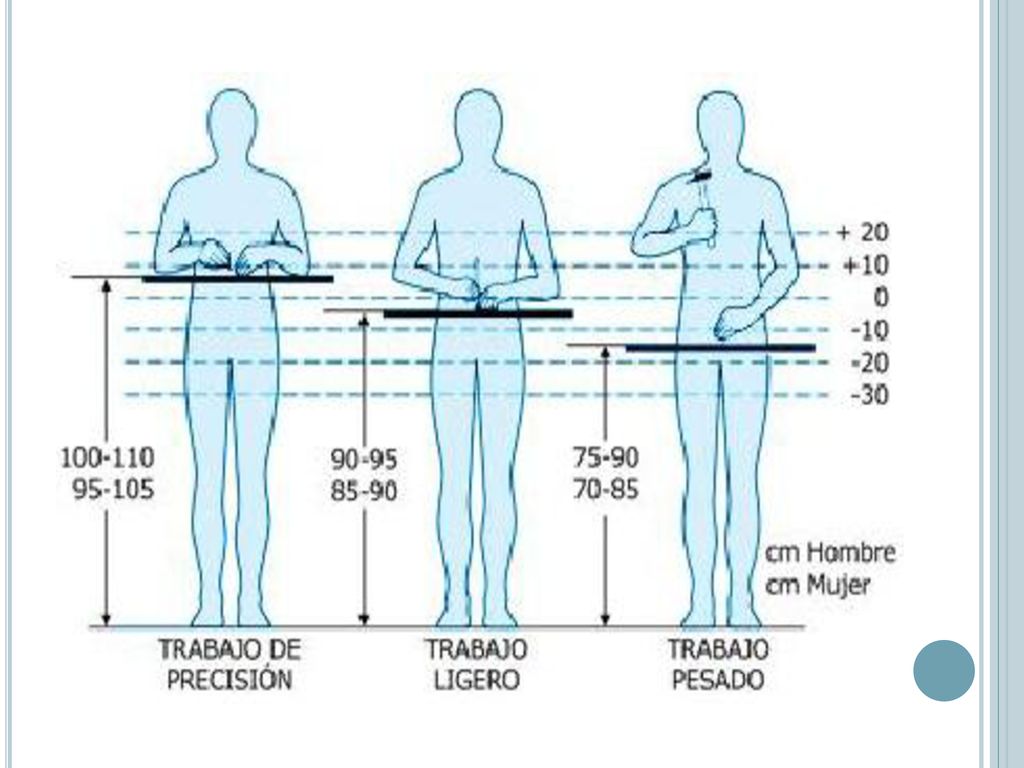

28 APLICACIONES Diferentes tareas requieren diferentes alturas de trabajo. En el caso de trabajos de precisión, tales como trabajos que requieren escritura o ensamblaje electrónico, la altura recomendada es de 5 cm por encima de la altura del codo y se requiere de soporte para el codo. Para trabajo liviano, como es el caso de puestos de trabajo de ensamblaje o trabajos mecánicos, se recomienda una altura de trabajo entre cm por debajo de la altura del codo. En el caso de trabajo fuerte o pesado, los cuales demandan la ejecución de gran fuerza, se recomienda una superficie de trabajo entre cm por debajo de la altura del codo.

29

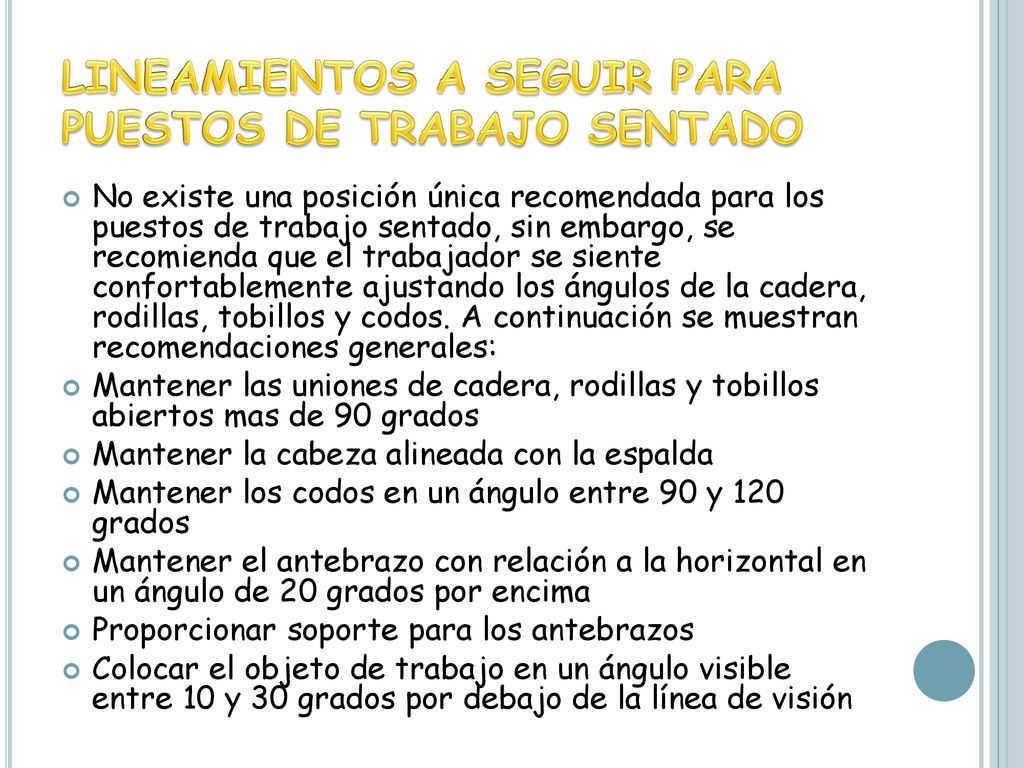

30 LINEAMIENTOS A SEGUIR PARA PUESTOS DE TRABAJO SENTADO
No existe una posición única recomendada para los puestos de trabajo sentado, sin embargo, se recomienda que el trabajador se siente confortablemente ajustando los ángulos de la cadera, rodillas, tobillos y codos. A continuación se muestran recomendaciones generales: Mantener las uniones de cadera, rodillas y tobillos abiertos mas de 90 grados Mantener la cabeza alineada con la espalda Mantener los codos en un ángulo entre 90 y 120 grados Mantener el antebrazo con relación a la horizontal en un ángulo de 20 grados por encima Proporcionar soporte para los antebrazos Colocar el objeto de trabajo en un ángulo visible entre 10 y 30 grados por debajo de la línea de visión

31

32 EJEMPLOS DE MEDIDAS REGLAMENTARIAS

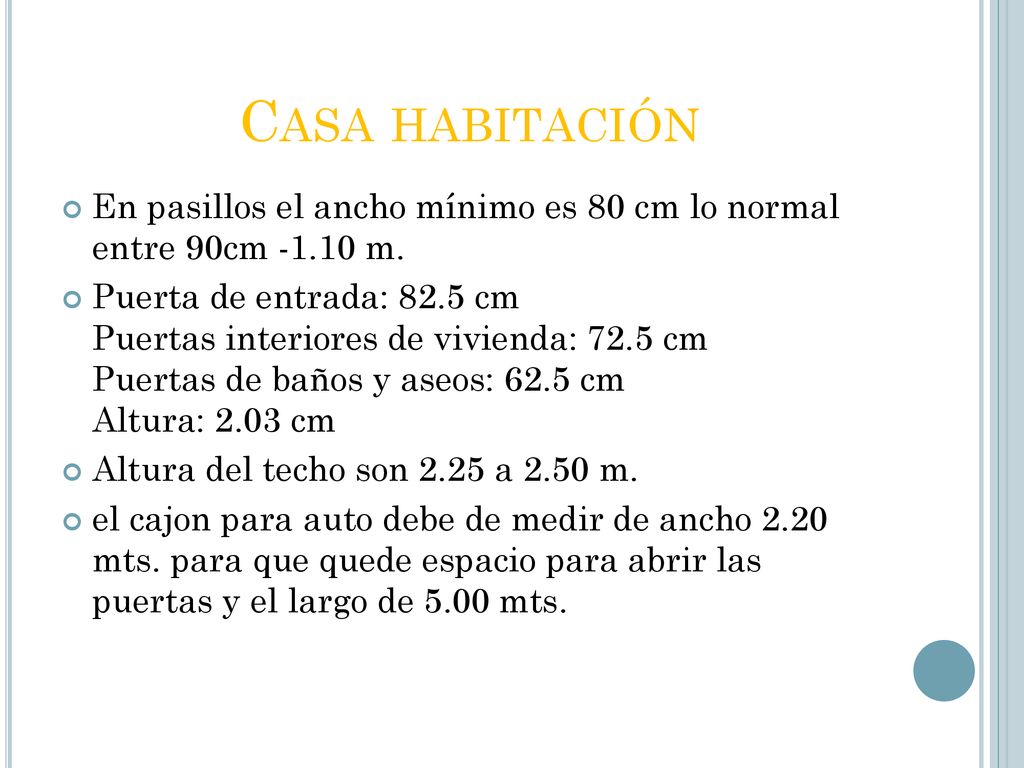

33 Casa habitación En pasillos el ancho mínimo es 80 cm lo normal entre 90cm m.  Puerta de entrada: 82.5 cm Puertas interiores de vivienda: 72.5 cm Puertas de baños y aseos: 62.5 cm Altura: 2.03 cm Altura del techo son 2.25 a 2.50 m. el cajon para auto debe de medir de ancho mts. para que quede espacio para abrir las puertas y el largo de 5.00 mts.

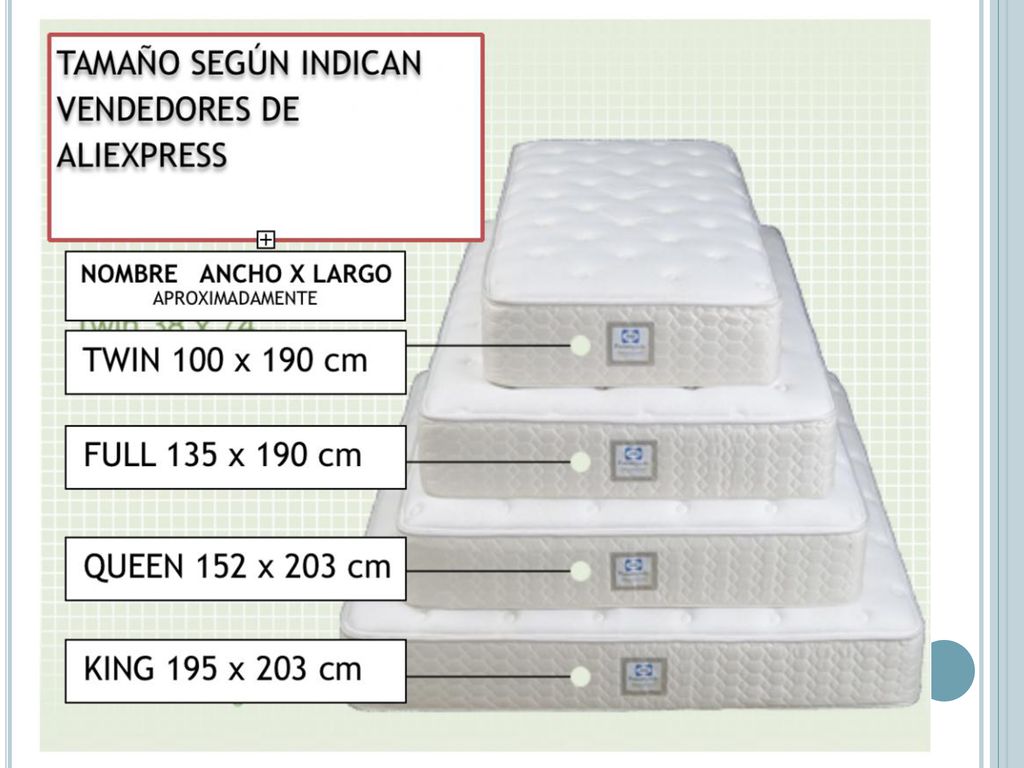

34

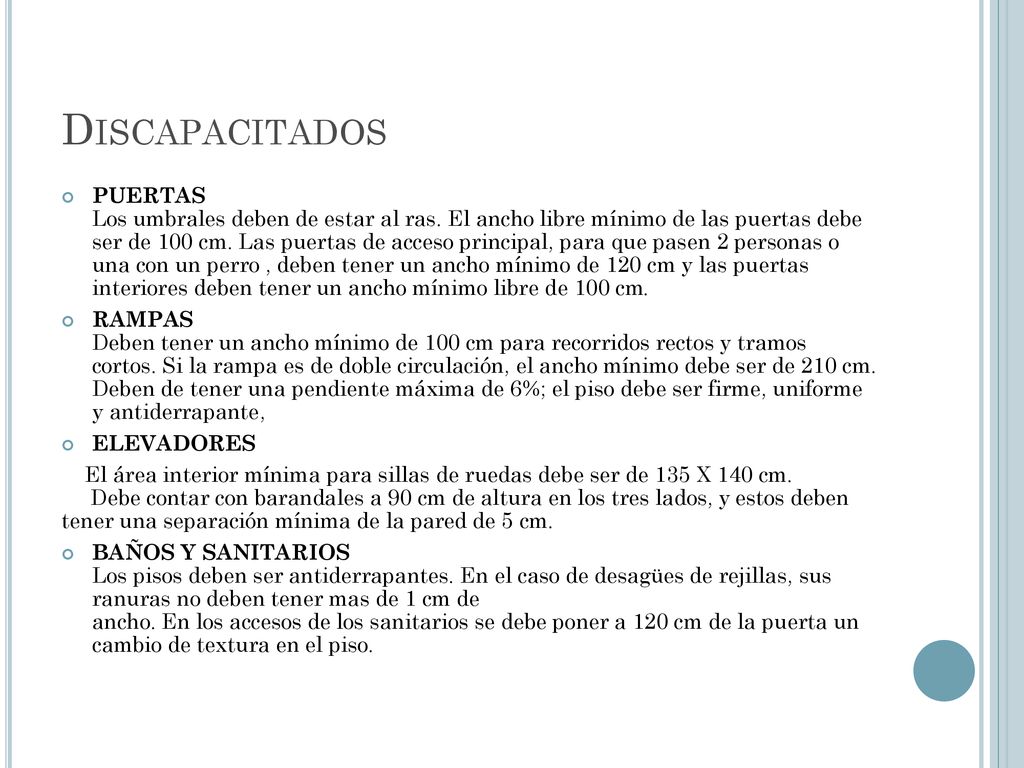

35 Discapacitados PUERTAS Los umbrales deben de estar al ras. El ancho libre mínimo de las puertas debe ser de 100 cm. Las puertas de acceso principal, para que pasen 2 personas o una con un perro , deben tener un ancho mínimo de 120 cm y las puertas interiores deben tener un ancho mínimo libre de 100 cm. RAMPAS Deben tener un ancho mínimo de 100 cm para recorridos rectos y tramos cortos. Si la rampa es de doble circulación, el ancho mínimo debe ser de 210 cm. Deben de tener una pendiente máxima de 6%; el piso debe ser firme, uniforme y antiderrapante, ELEVADORES El área interior mínima para sillas de ruedas debe ser de 135 X 140 cm Debe contar con barandales a 90 cm de altura en los tres lados, y estos deben tener una separación mínima de la pared de 5 cm. BAÑOS Y SANITARIOS  Los pisos deben ser antiderrapantes. En el caso de desagües de rejillas, sus ranuras no deben tener mas de 1 cm de ancho. En los accesos de los sanitarios se debe poner a 120 cm de la puerta un cambio de textura en el piso.
