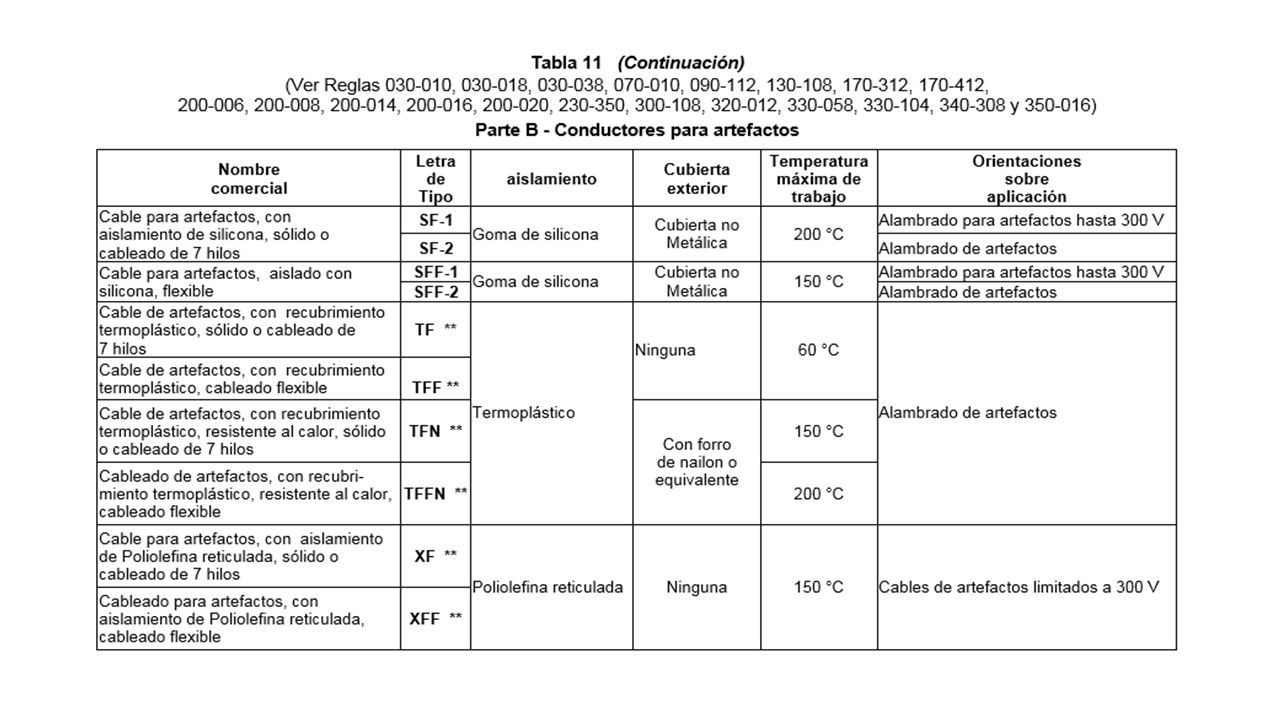

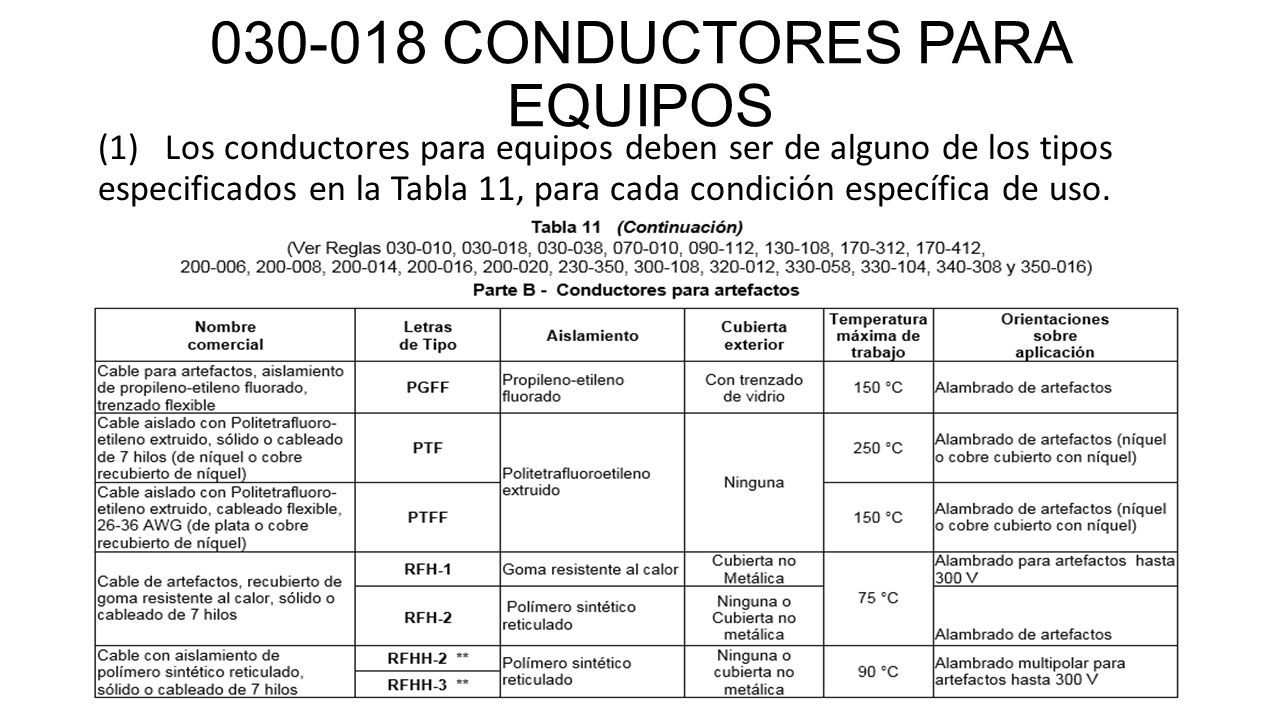

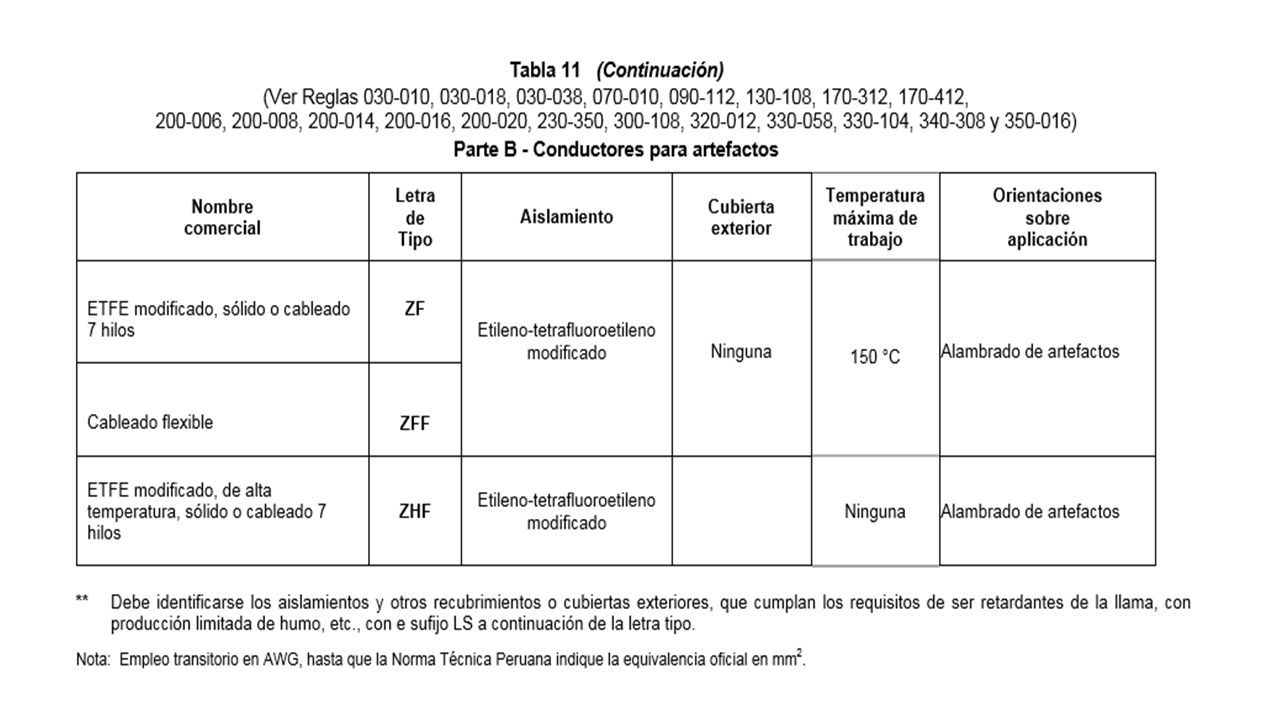

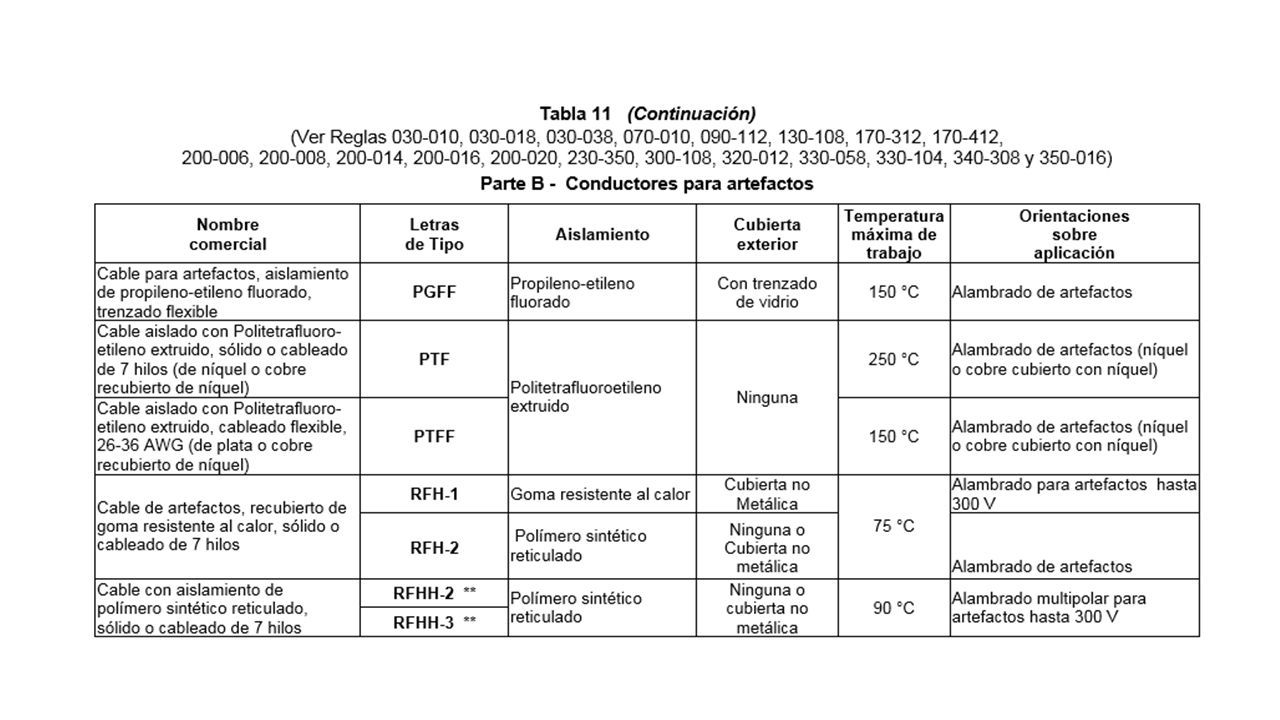

1 030-018 CONDUCTORES PARA EQUIPOS (1) Los conductores para equipos deben ser de alguno de los tipos especificados en la Tabla 11, para cada condición específica de uso.

2

3

4

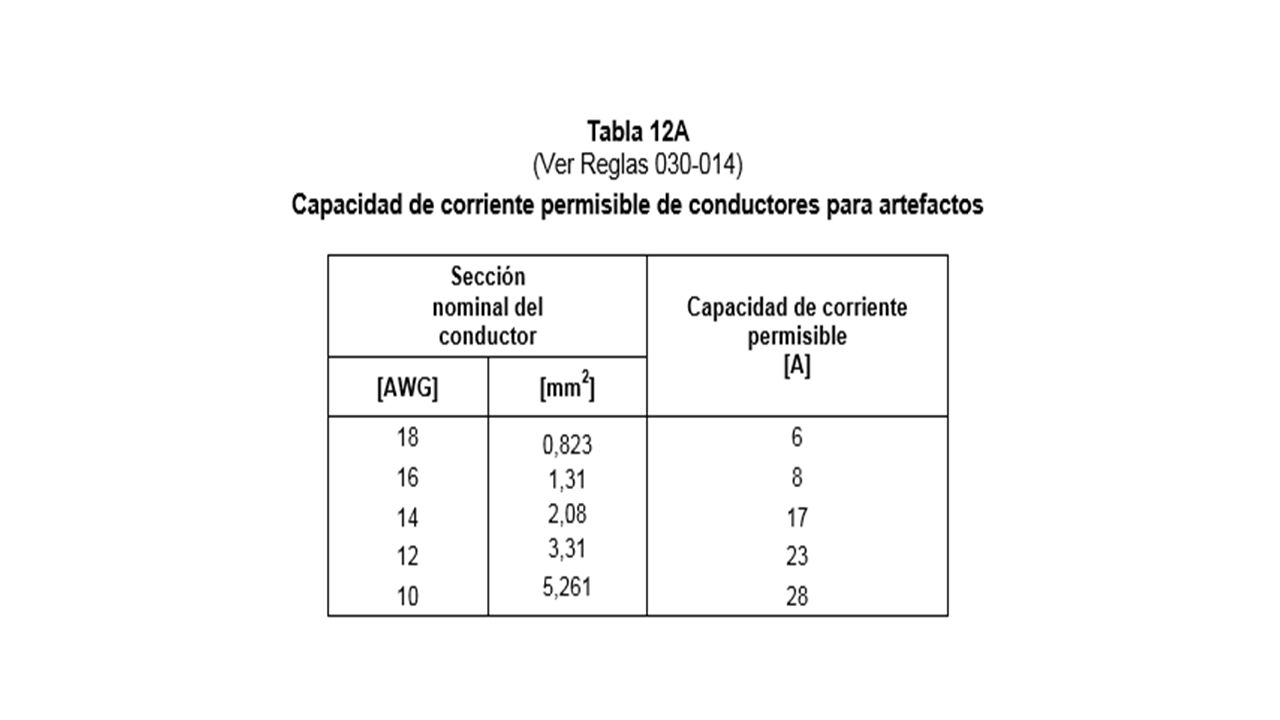

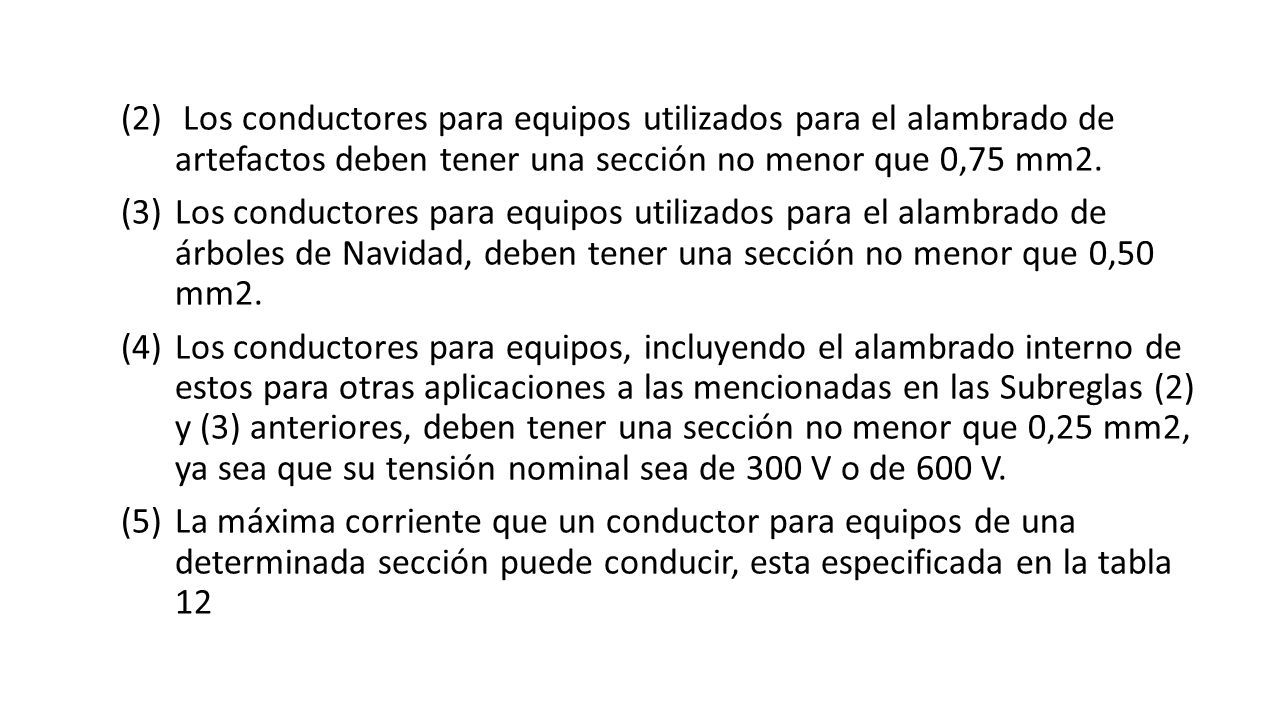

5 (2) Los conductores para equipos utilizados para el alambrado de artefactos deben tener una sección no menor que 0,75 mm2. (3)Los conductores para equipos utilizados para el alambrado de árboles de Navidad, deben tener una sección no menor que 0,50 mm2. (4)Los conductores para equipos, incluyendo el alambrado interno de estos para otras aplicaciones a las mencionadas en las Subreglas (2) y (3) anteriores, deben tener una sección no menor que 0,25 mm2, ya sea que su tensión nominal sea de 300 V o de 600 V. (5)La máxima corriente que un conductor para equipos de una determinada sección puede conducir, esta especificada en la tabla 12

6

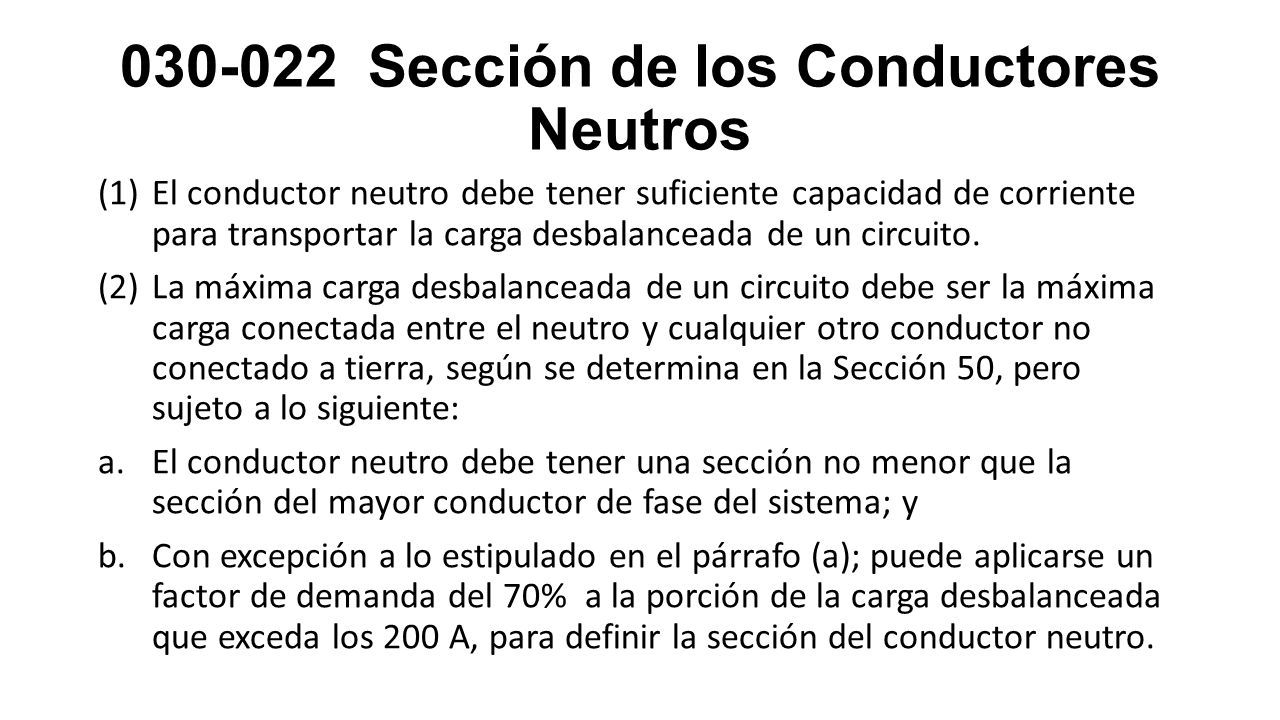

7 030-022 Sección de los Conductores Neutros (1)El conductor neutro debe tener suficiente capacidad de corriente para transportar la carga desbalanceada de un circuito. (2)La máxima carga desbalanceada de un circuito debe ser la máxima carga conectada entre el neutro y cualquier otro conductor no conectado a tierra, según se determina en la Sección 50, pero sujeto a lo siguiente: a.El conductor neutro debe tener una sección no menor que la sección del mayor conductor de fase del sistema; y b.Con excepción a lo estipulado en el párrafo (a); puede aplicarse un factor de demanda del 70% a la porción de la carga desbalanceada que exceda los 200 A, para definir la sección del conductor neutro.

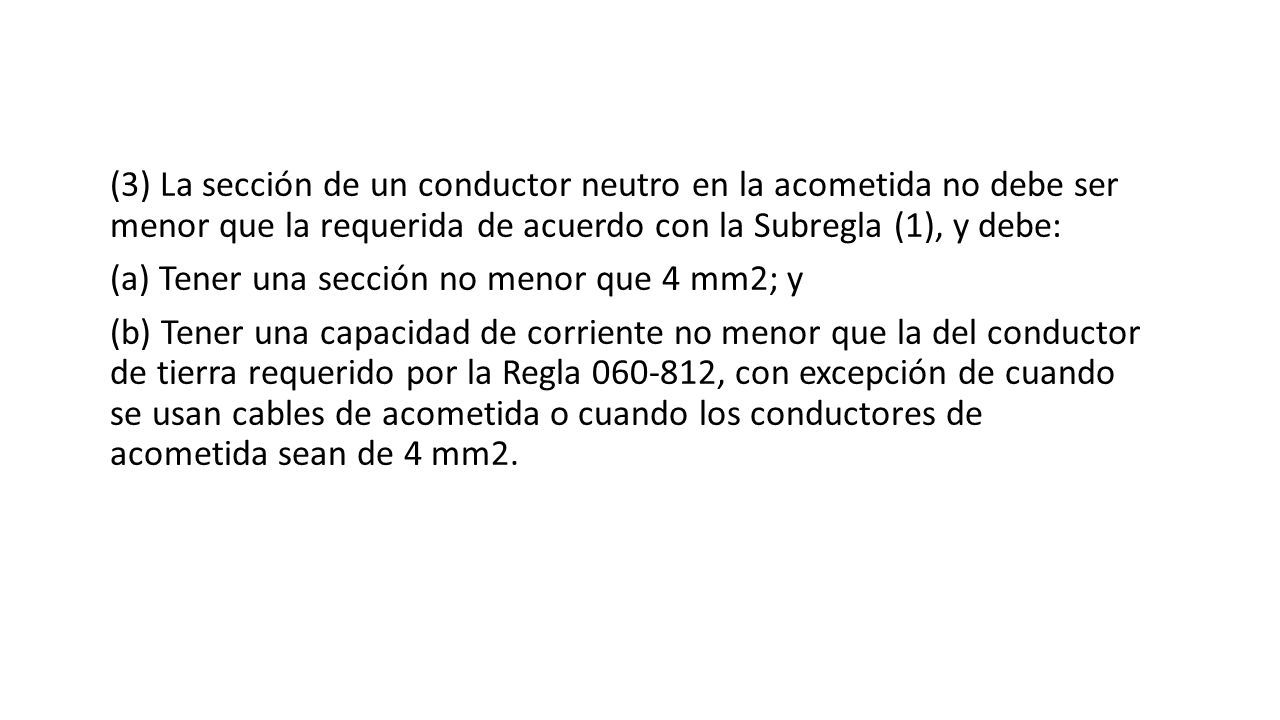

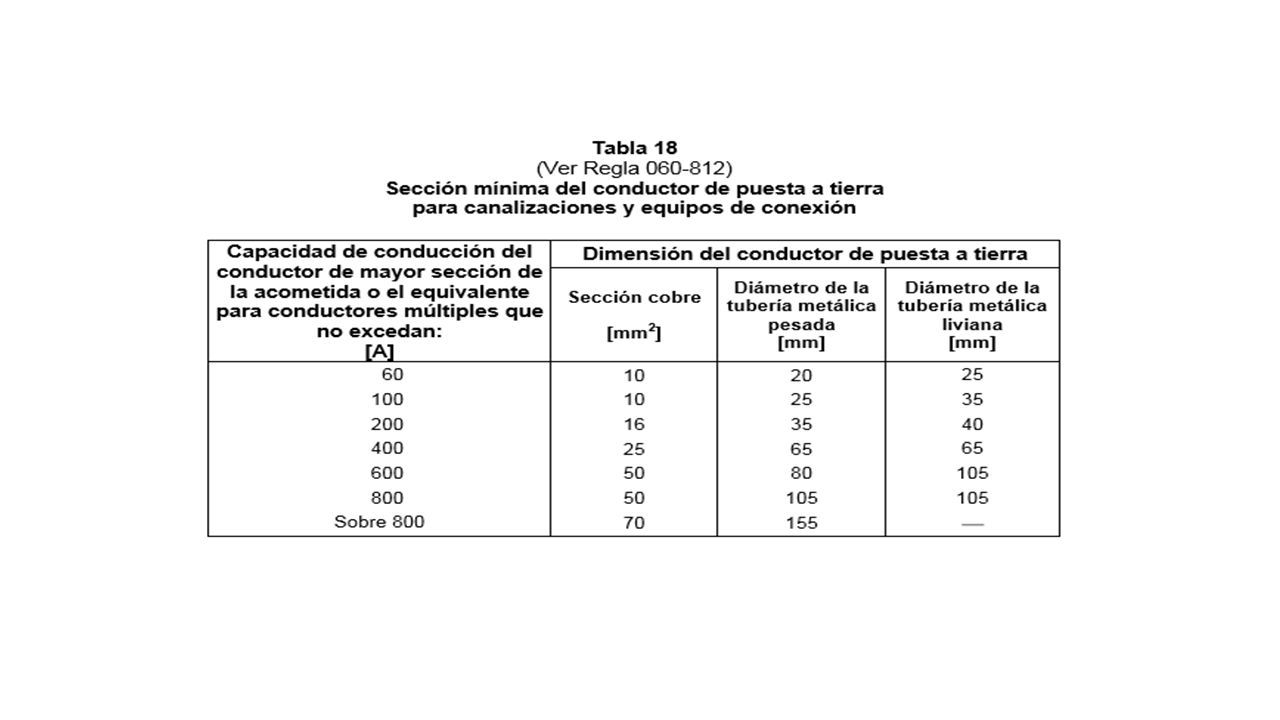

8 (3) La sección de un conductor neutro en la acometida no debe ser menor que la requerida de acuerdo con la Subregla (1), y debe: (a) Tener una sección no menor que 4 mm2; y (b) Tener una capacidad de corriente no menor que la del conductor de tierra requerido por la Regla 060-812, con excepción de cuando se usan cables de acometida o cuando los conductores de acometida sean de 4 mm2.

9

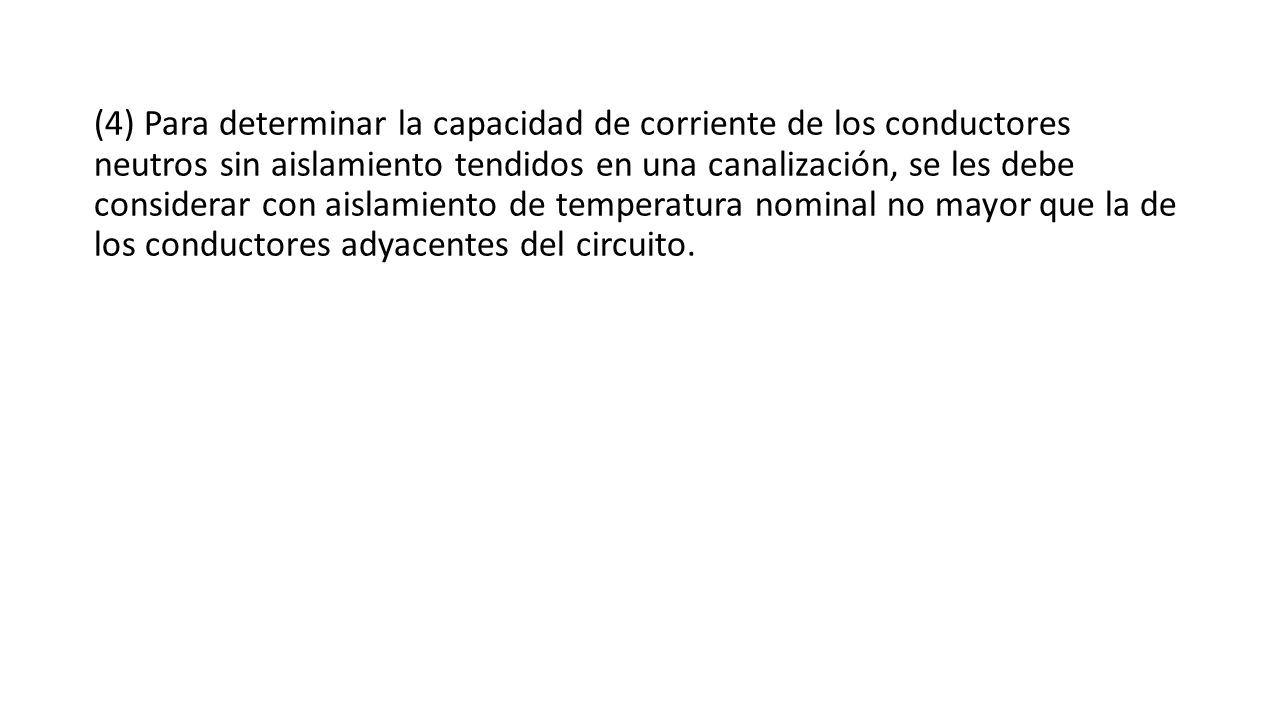

10 (4) Para determinar la capacidad de corriente de los conductores neutros sin aislamiento tendidos en una canalización, se les debe considerar con aislamiento de temperatura nominal no mayor que la de los conductores adyacentes del circuito.
