1 RAYOS X Diana Marcela Ochica Chaparro

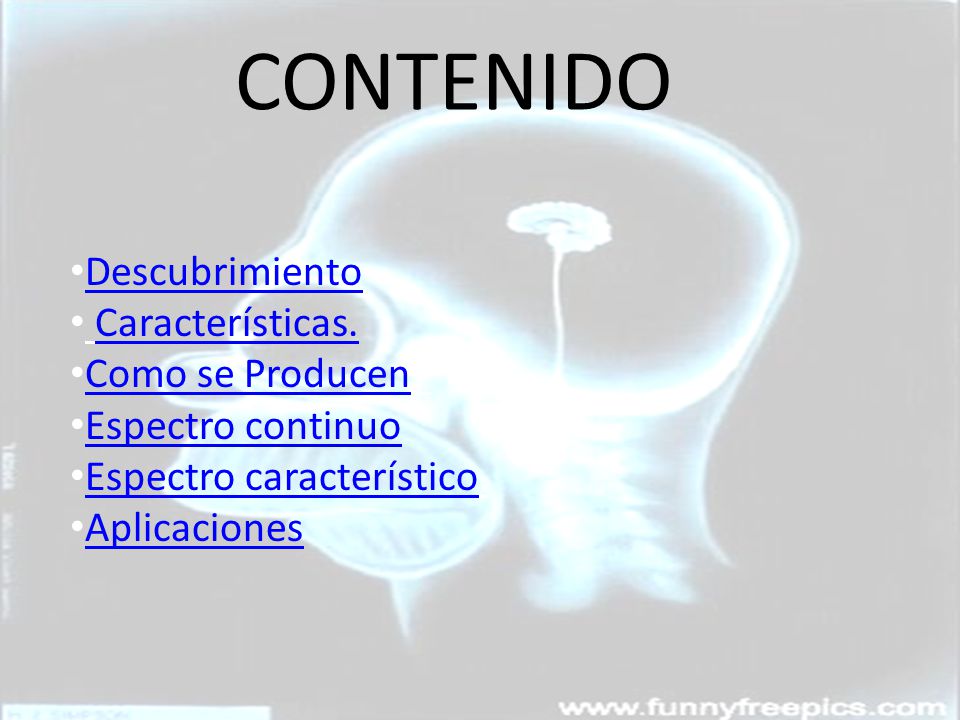

2 CONTENIDO Descubrimiento Características. Como se Producen?
Espectro continuo Espectro característico. Aplicaciones

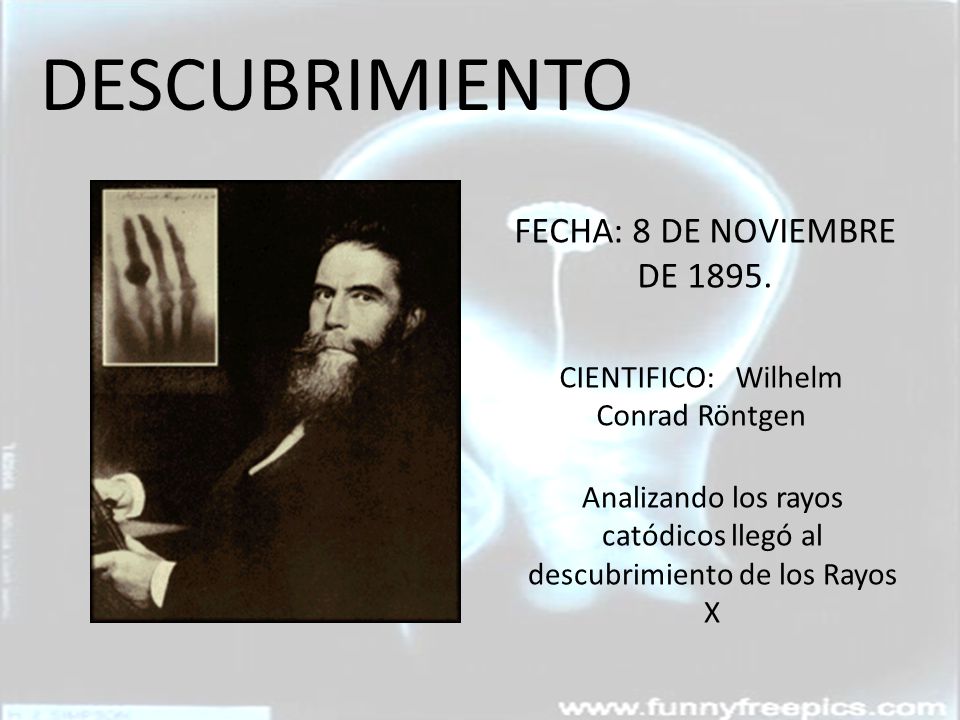

3 DESCUBRIMIENTO FECHA: 8 DE NOVIEMBRE DE 1895.
CIENTIFICO: Wilhelm Conrad Röntgen Analizando los rayos catódicos llegó al descubrimiento de los Rayos X

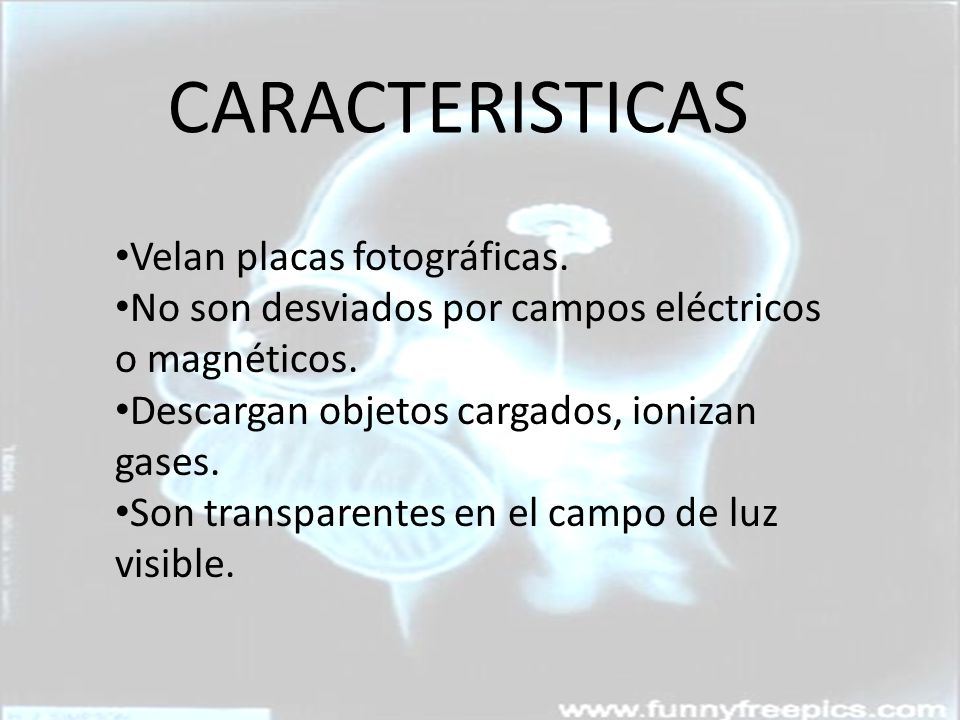

4 CARACTERISTICAS Velan placas fotográficas.
No son desviados por campos eléctricos o magnéticos. Descargan objetos cargados, ionizan gases. Son transparentes en el campo de luz visible.

5 COMO SE PRODUCEN?

6 - Salen los electrones térmicos del cátodo.
-Son acelerados por un voltaje (V) entre el cátodo y el ánodo. -Chocan con el ánodo y producen la radiación.

7 Dependiendo del material del ánodo aun Voltaje mínimo entre el cátodo y el ánodo por debajo del cual no hay emisión de Rayos X. Una vez alcanzado el Voltaje mínimo, existe espectro continuo a partir de un valor  mínimo. Al aumentar el Voltaje,  mínimo disminuye y la intensidad aumenta. Aparece espectro característico, que depende del material

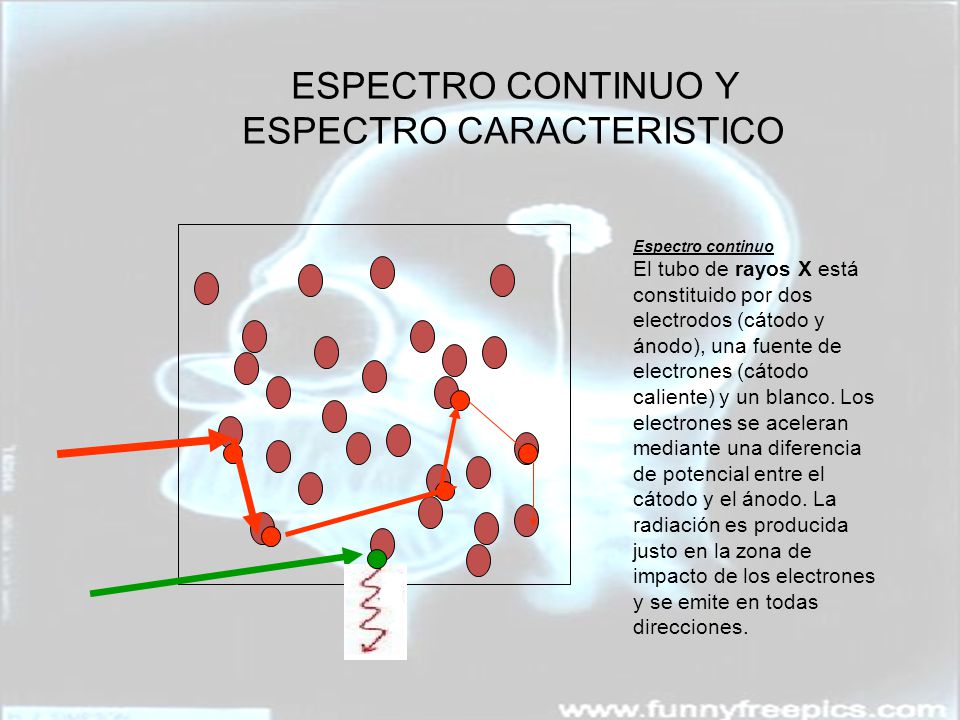

8 ESPECTRO CONTINUO Y ESPECTRO CARACTERISTICO
El tubo de rayos X está constituido por dos electrodos (cátodo y ánodo), una fuente de electrones (cátodo caliente) y un blanco. Los electrones se aceleran mediante una diferencia de potencial entre el cátodo y el ánodo. La radiación es producida justo en la zona de impacto de los electrones y se emite en todas direcciones.

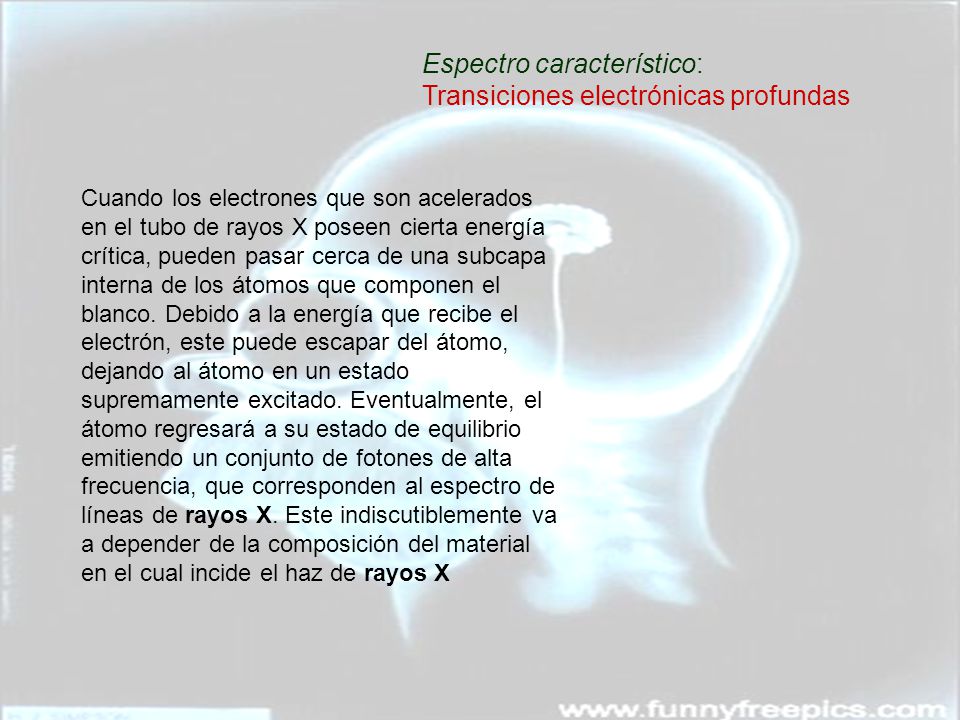

9 Espectro característico: Transiciones electrónicas profundas
Cuando los electrones que son acelerados en el tubo de rayos X poseen cierta energía crítica, pueden pasar cerca de una subcapa interna de los átomos que componen el blanco. Debido a la energía que recibe el electrón, este puede escapar del átomo, dejando al átomo en un estado supremamente excitado. Eventualmente, el átomo regresará a su estado de equilibrio emitiendo un conjunto de fotones de alta frecuencia, que corresponden al espectro de líneas de rayos X. Este indiscutiblemente va a depender de la composición del material en el cual incide el haz de rayos X

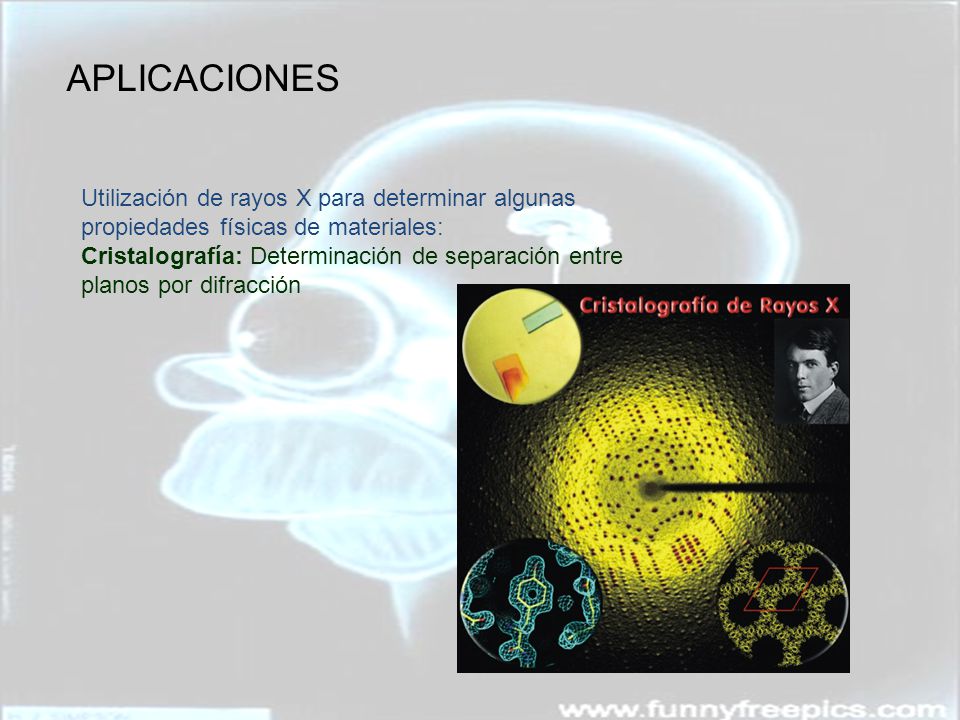

10 APLICACIONES Utilización de rayos X para determinar algunas propiedades físicas de materiales: Cristalografía: Determinación de separación entre planos por difracción

11 Determinación de número atómico Z
Mosley: a partir de espectros característicos encontró que l de línea K para diferentes elementos, varía según: Z = número atómico. A, b constantes de la transición Z-b : carga efectiva b: cte de apantallamiento.

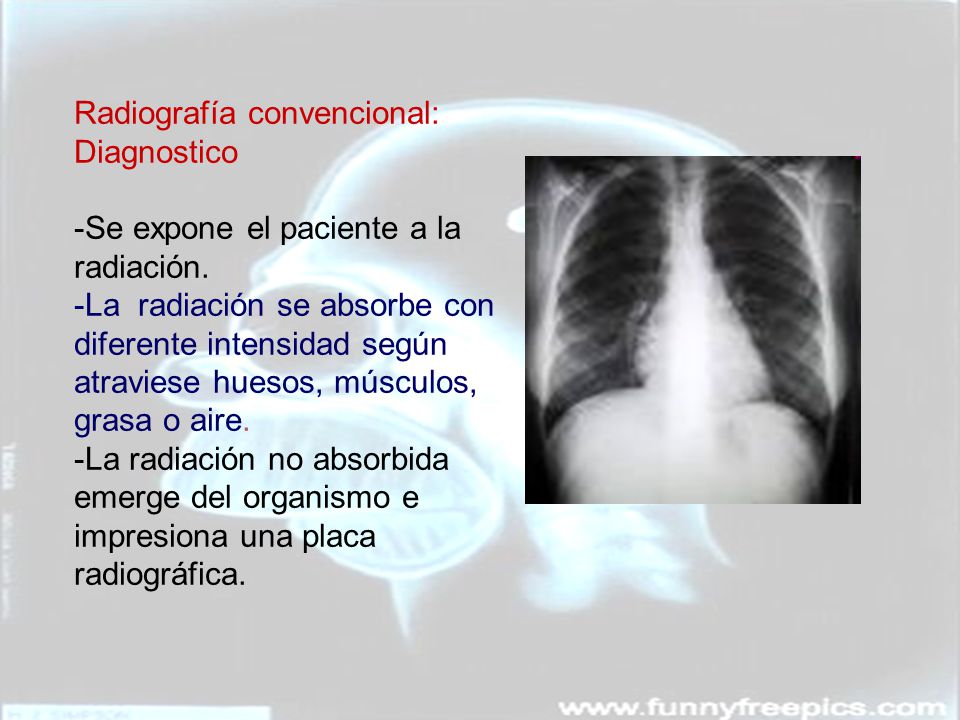

12 Radiografía convencional: Diagnostico
-Se expone el paciente a la radiación. -La radiación se absorbe con diferente intensidad según atraviese huesos, músculos, grasa o aire. -La radiación no absorbida emerge del organismo e impresiona una placa radiográfica.

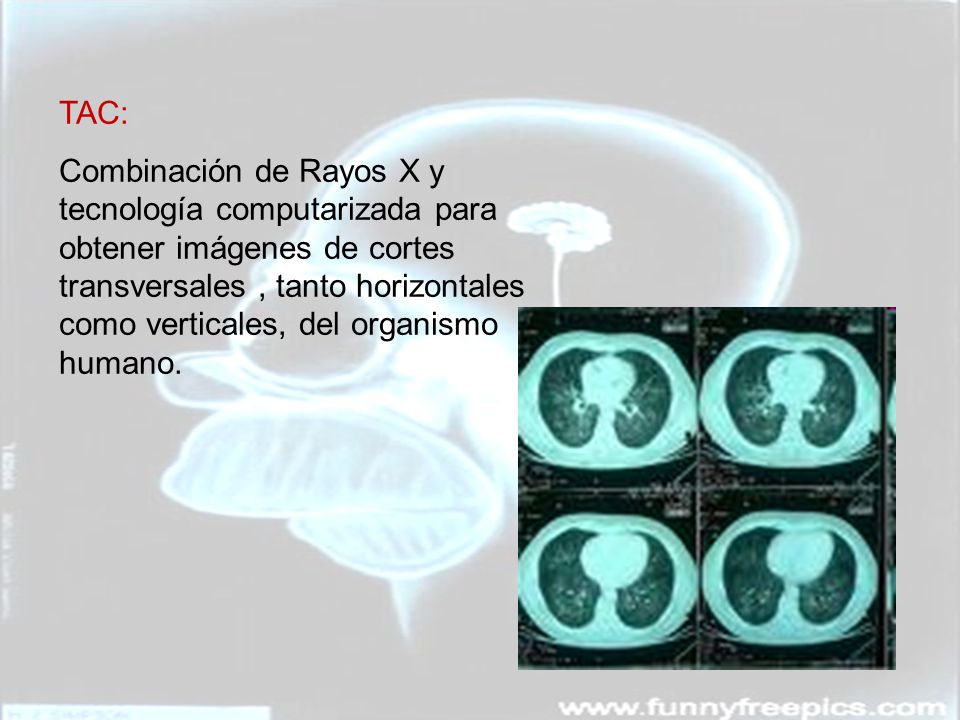

13 TAC: Combinación de Rayos X y tecnología computarizada para obtener imágenes de cortes transversales , tanto horizontales como verticales, del organismo humano.
