1 A El contenido geográfico en el EsIA

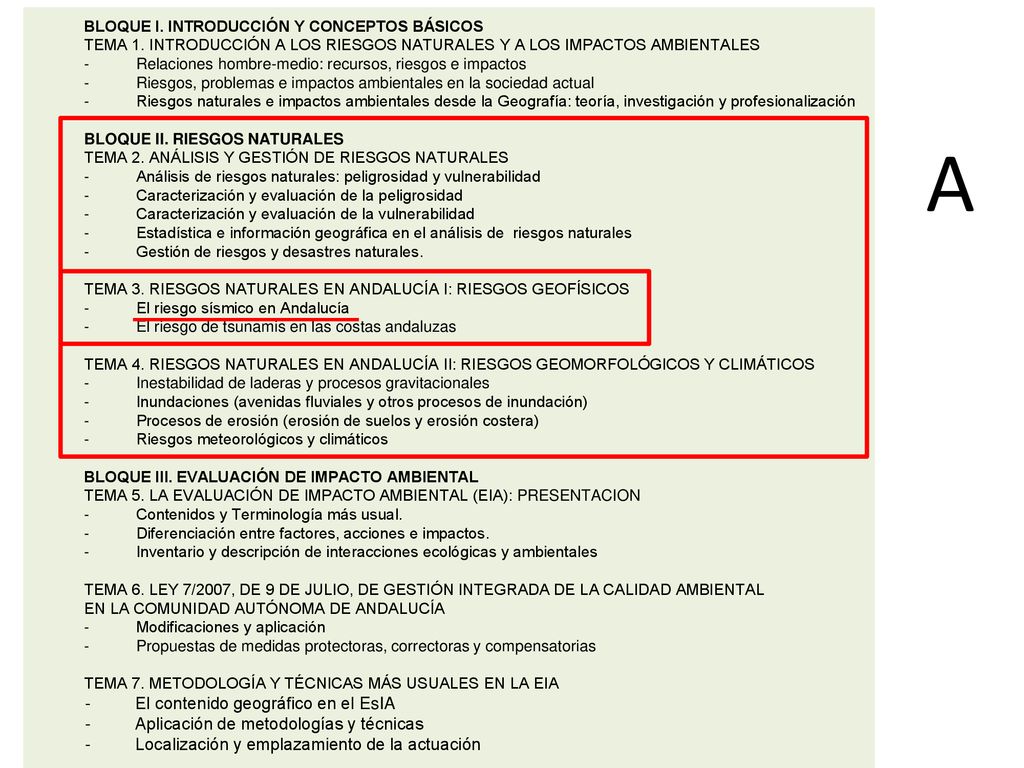

BLOQUE I. INTRODUCCIÓN Y CONCEPTOS BÁSICOS TEMA 1. INTRODUCCIÓN A LOS RIESGOS NATURALES Y A LOS IMPACTOS AMBIENTALES - Relaciones hombre-medio: recursos, riesgos e impactos - Riesgos, problemas e impactos ambientales en la sociedad actual - Riesgos naturales e impactos ambientales desde la Geografía: teoría, investigación y profesionalización BLOQUE II. RIESGOS NATURALES TEMA 2. ANÁLISIS Y GESTIÓN DE RIESGOS NATURALES - Análisis de riesgos naturales: peligrosidad y vulnerabilidad - Caracterización y evaluación de la peligrosidad - Caracterización y evaluación de la vulnerabilidad - Estadística e información geográfica en el análisis de riesgos naturales - Gestión de riesgos y desastres naturales. TEMA 3. RIESGOS NATURALES EN ANDALUCÍA I: RIESGOS GEOFÍSICOS - El riesgo sísmico en Andalucía - El riesgo de tsunamis en las costas andaluzas TEMA 4. RIESGOS NATURALES EN ANDALUCÍA II: RIESGOS GEOMORFOLÓGICOS Y CLIMÁTICOS - Inestabilidad de laderas y procesos gravitacionales - Inundaciones (avenidas fluviales y otros procesos de inundación) - Procesos de erosión (erosión de suelos y erosión costera) - Riesgos meteorológicos y climáticos BLOQUE III. EVALUACIÓN DE IMPACTO AMBIENTAL TEMA 5. LA EVALUACIÓN DE IMPACTO AMBIENTAL (EIA): PRESENTACION - Contenidos y Terminología más usual. - Diferenciación entre factores, acciones e impactos. - Inventario y descripción de interacciones ecológicas y ambientales TEMA 6. LEY 7/2007, DE 9 DE JULIO, DE GESTIÓN INTEGRADA DE LA CALIDAD AMBIENTAL EN LA COMUNIDAD AUTÓNOMA DE ANDALUCÍA - Modificaciones y aplicación - Propuestas de medidas protectoras, correctoras y compensatorias TEMA 7. METODOLOGÍA Y TÉCNICAS MÁS USUALES EN LA EIA El contenido geográfico en el EsIA Aplicación de metodologías y técnicas Localización y emplazamiento de la actuación A

2 ¿ QUÉ ASPECTOS DEBEMOS DESTACAR A PRIORI EN TORNO AL ESTUDIO DEL
RIESGO SÍSMICO DESDE ESTA ASIGNATURA ?

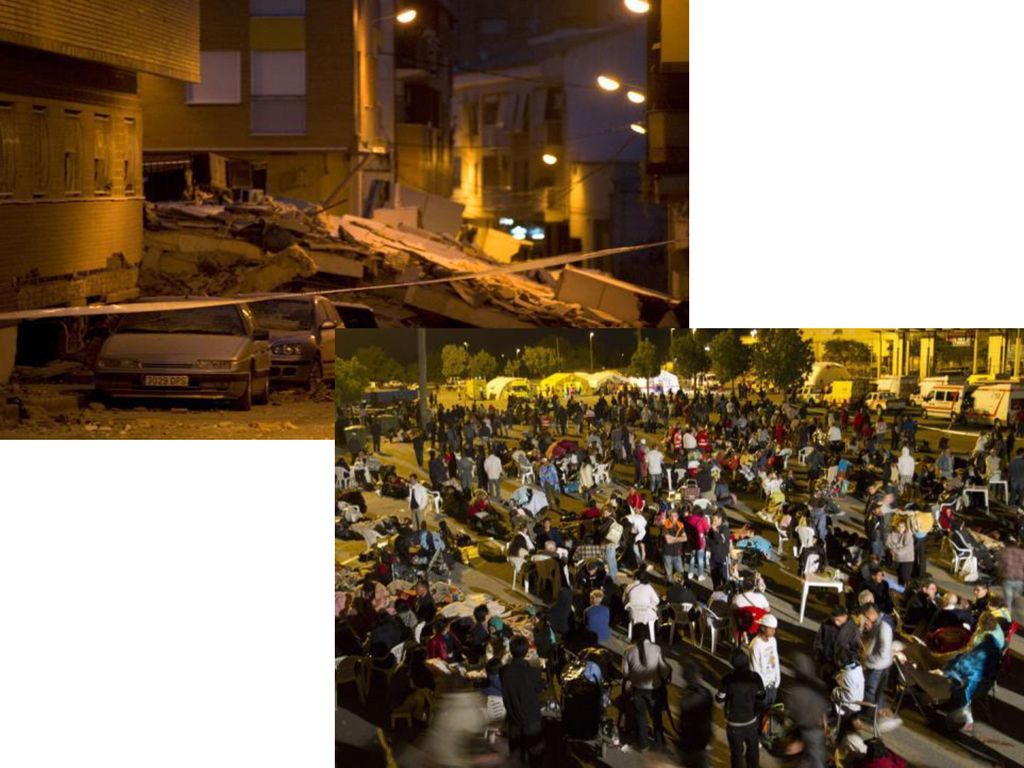

3 HAITÍ 2010 MAGNITUD: 7,3 MUERTOS LORCA 2011 MAGNITUD: 5,2 9 MUERTOS JAPÓN 2011 MAGNITUD: 8,9 MUERTOS CHILE 2010 MAGNITUD: 8,8 800 MUERTOS

4

5

6

7

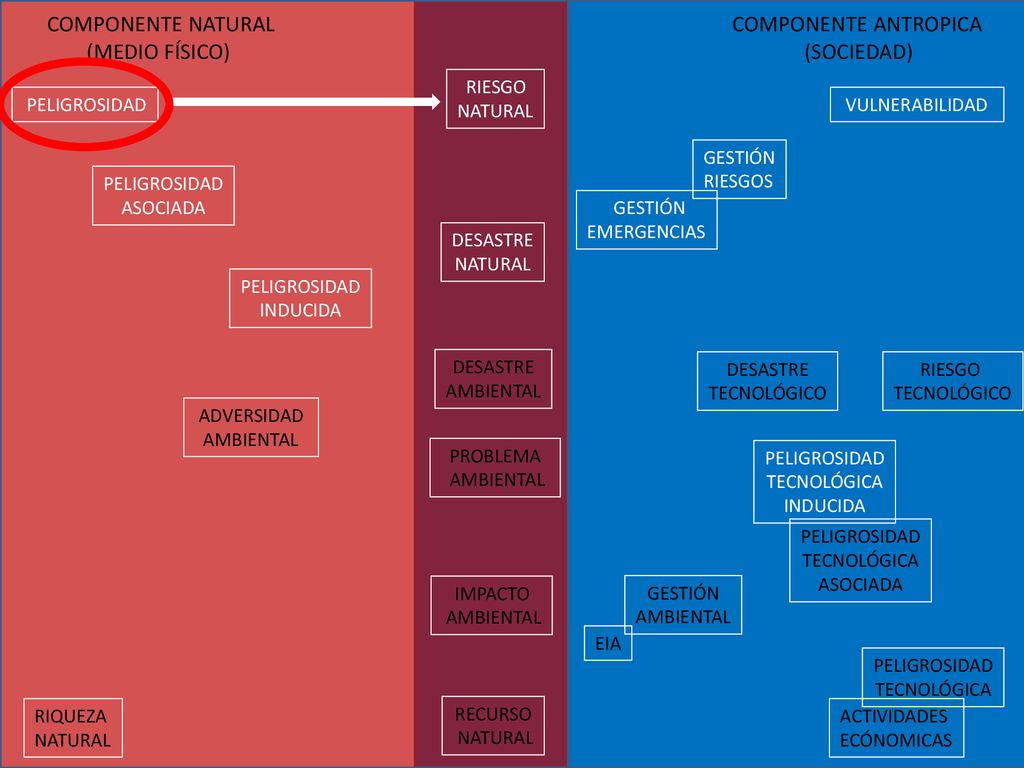

8 COMPONENTE NATURAL (MEDIO FÍSICO) COMPONENTE ANTROPICA (SOCIEDAD)
RIESGO NATURAL PELIGROSIDAD VULNERABILIDAD GESTIÓN RIESGOS PELIGROSIDAD ASOCIADA GESTIÓN EMERGENCIAS DESASTRE NATURAL PELIGROSIDAD INDUCIDA DESASTRE AMBIENTAL DESASTRE TECNOLÓGICO RIESGO TECNOLÓGICO ADVERSIDAD AMBIENTAL PROBLEMA AMBIENTAL PELIGROSIDAD TECNOLÓGICA INDUCIDA PELIGROSIDAD TECNOLÓGICA ASOCIADA IMPACTO AMBIENTAL GESTIÓN AMBIENTAL EIA PELIGROSIDAD TECNOLÓGICA RIQUEZA NATURAL RECURSO NATURAL ACTIVIDADES ECÓNOMICAS

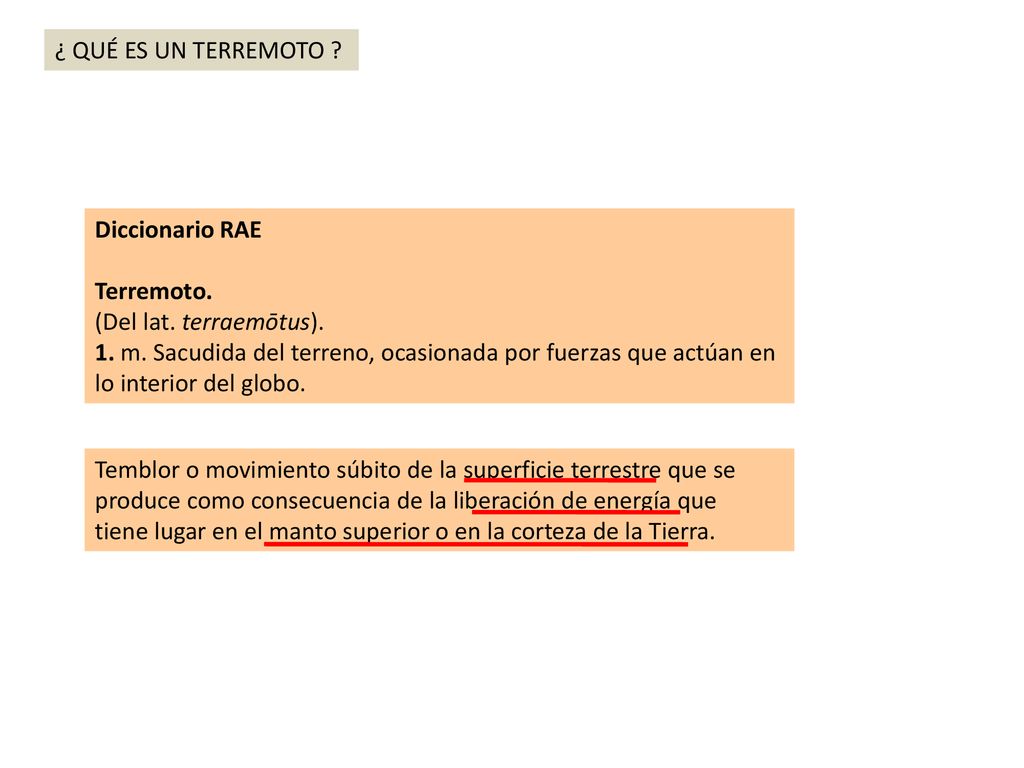

9 ¿ QUÉ ES UN TERREMOTO ? Diccionario RAE Terremoto. (Del lat. terraemōtus). 1. m. Sacudida del terreno, ocasionada por fuerzas que actúan en lo interior del globo. Temblor o movimiento súbito de la superficie terrestre que se produce como consecuencia de la liberación de energía que tiene lugar en el manto superior o en la corteza de la Tierra.

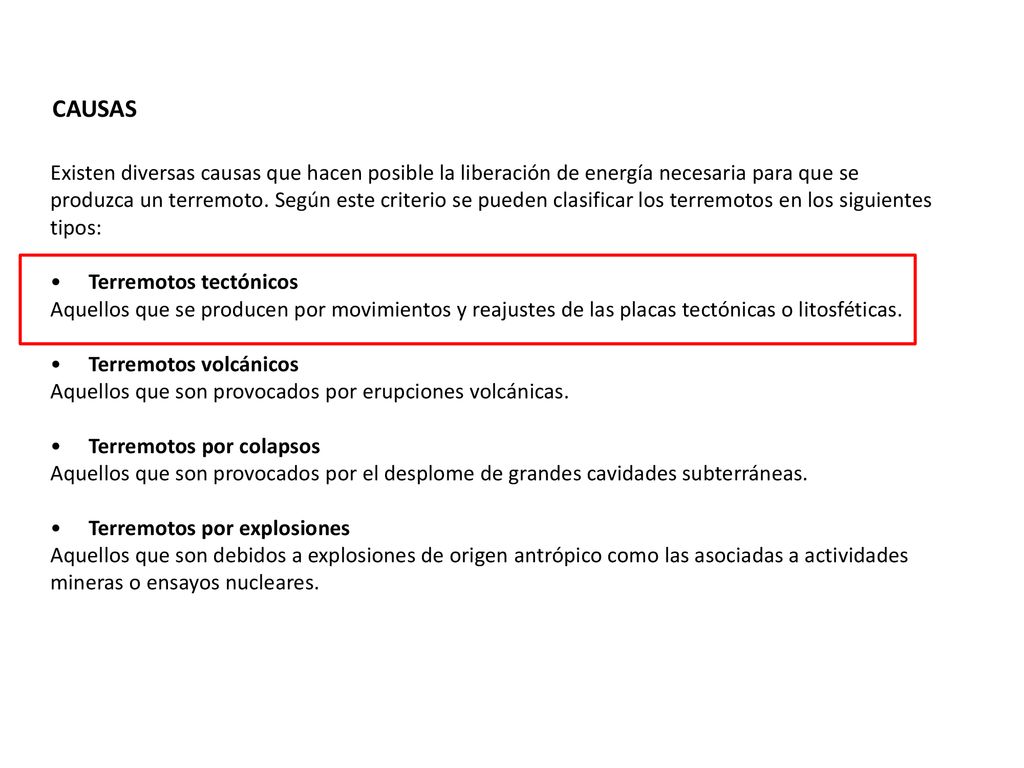

10 CAUSAS Existen diversas causas que hacen posible la liberación de energía necesaria para que se produzca un terremoto. Según este criterio se pueden clasificar los terremotos en los siguientes tipos: Terremotos tectónicos Aquellos que se producen por movimientos y reajustes de las placas tectónicas o litosféticas. Terremotos volcánicos Aquellos que son provocados por erupciones volcánicas. Terremotos por colapsos Aquellos que son provocados por el desplome de grandes cavidades subterráneas. Terremotos por explosiones Aquellos que son debidos a explosiones de origen antrópico como las asociadas a actividades mineras o ensayos nucleares.

11

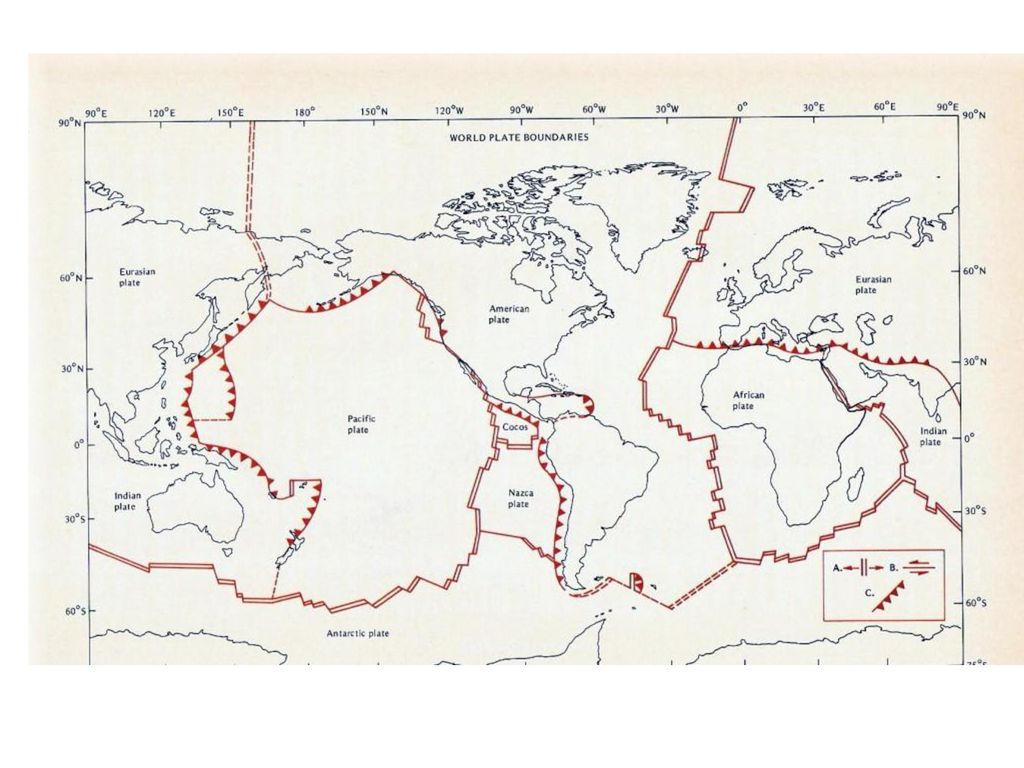

12

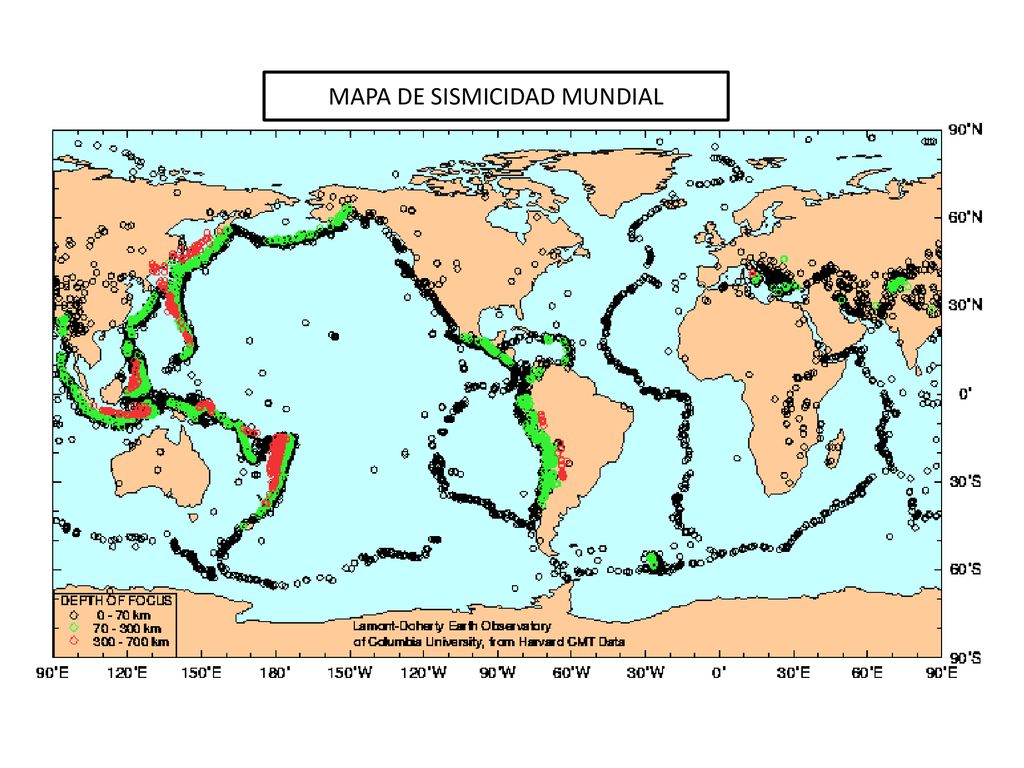

13 MAPA DE SISMICIDAD MUNDIAL

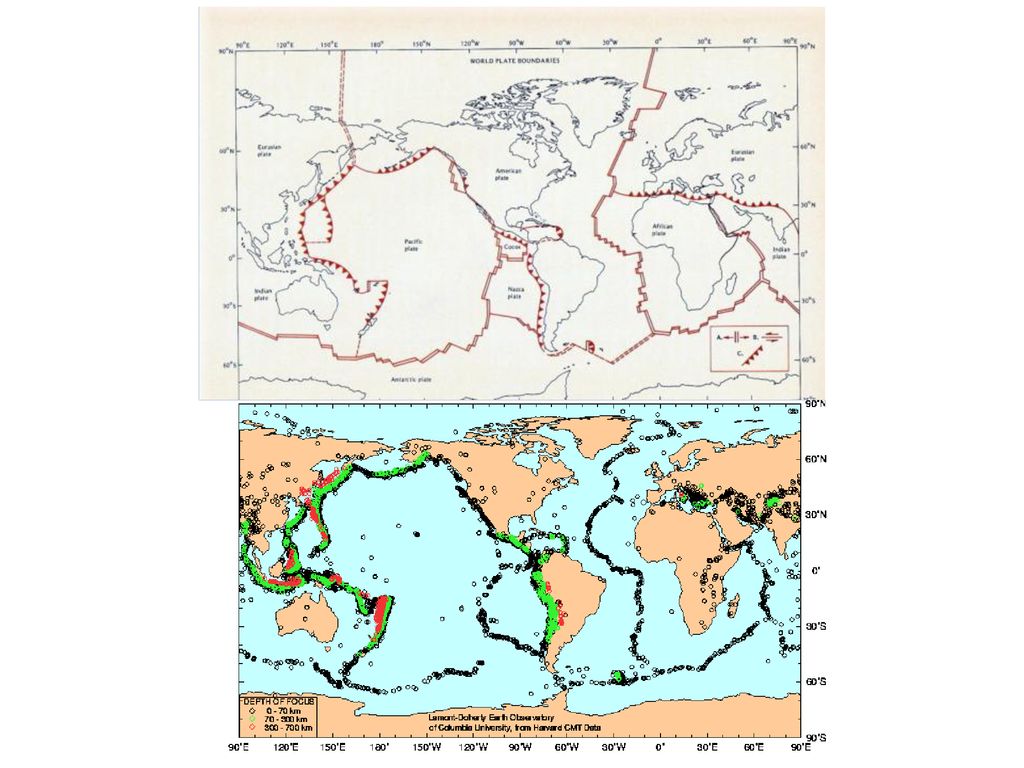

14

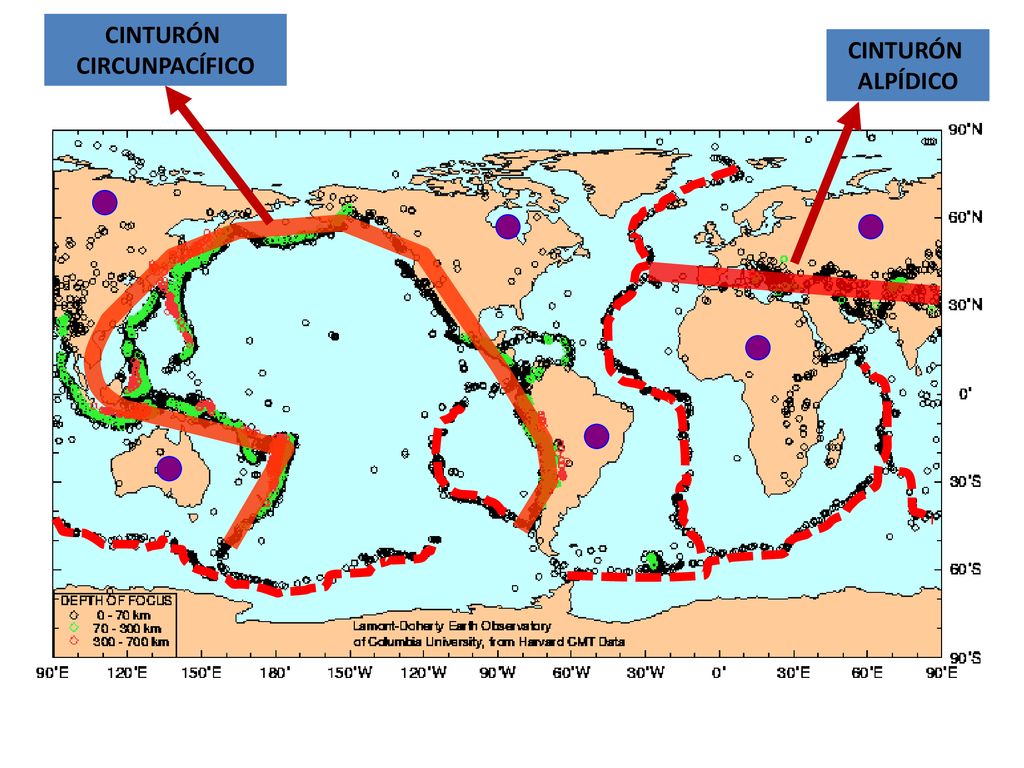

15 CINTURÓN CIRCUNPACÍFICO CINTURÓN ALPÍDICO

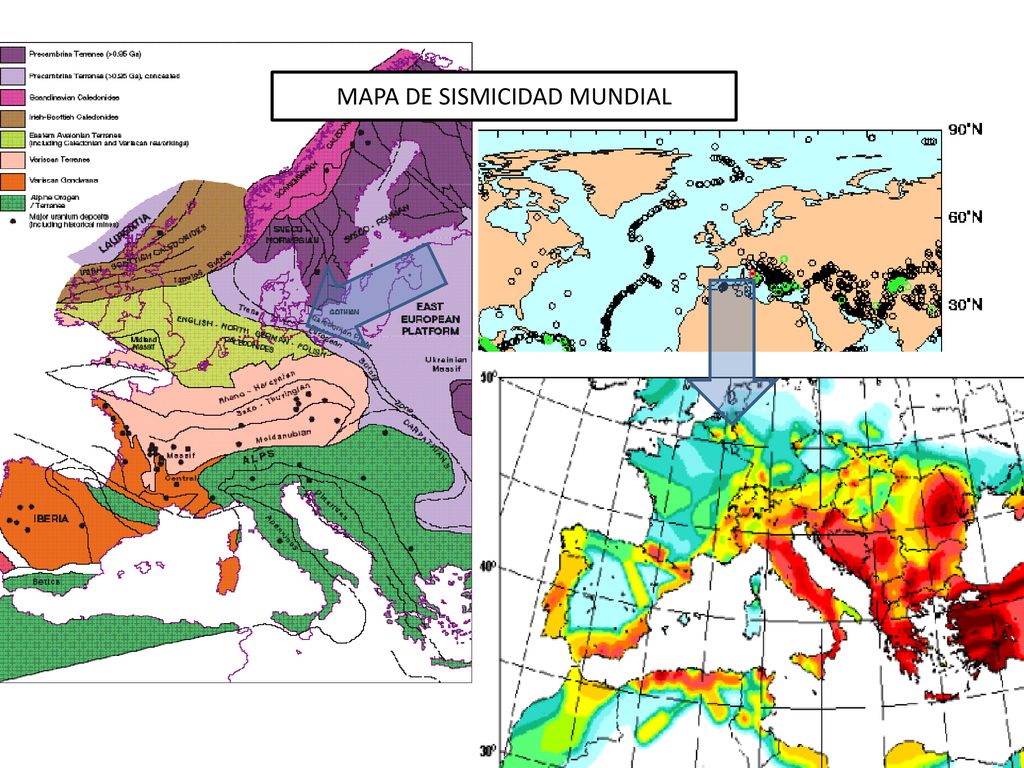

16 MAPA DE SISMICIDAD MUNDIAL

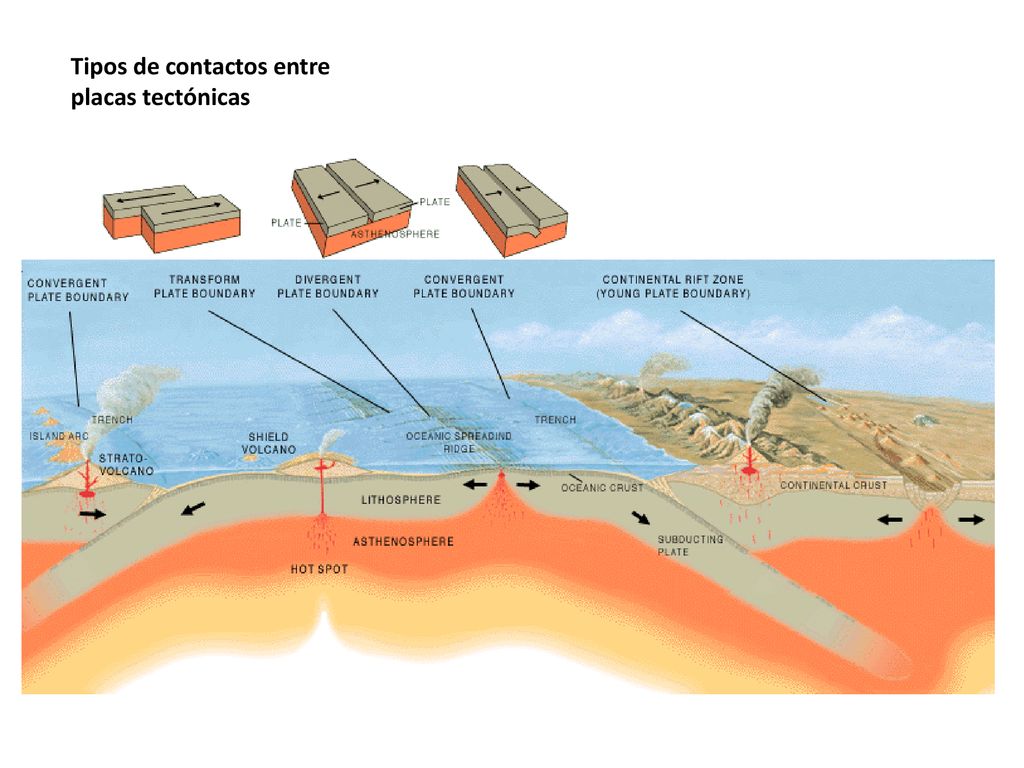

17 Tipos de contactos entre
placas tectónicas

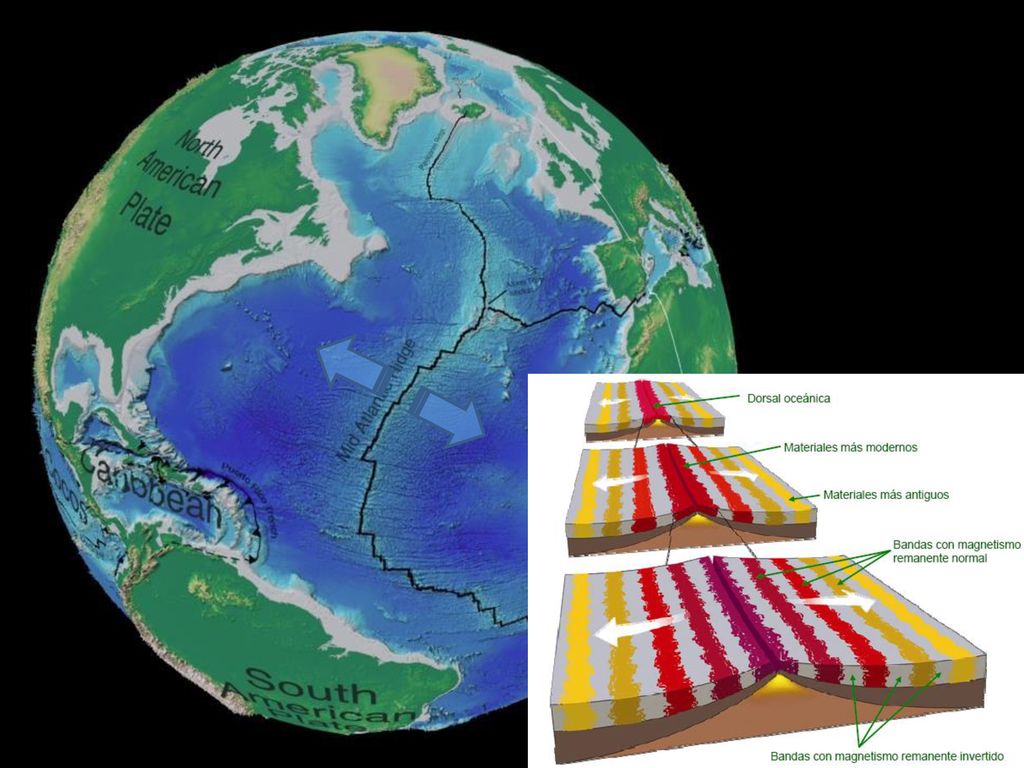

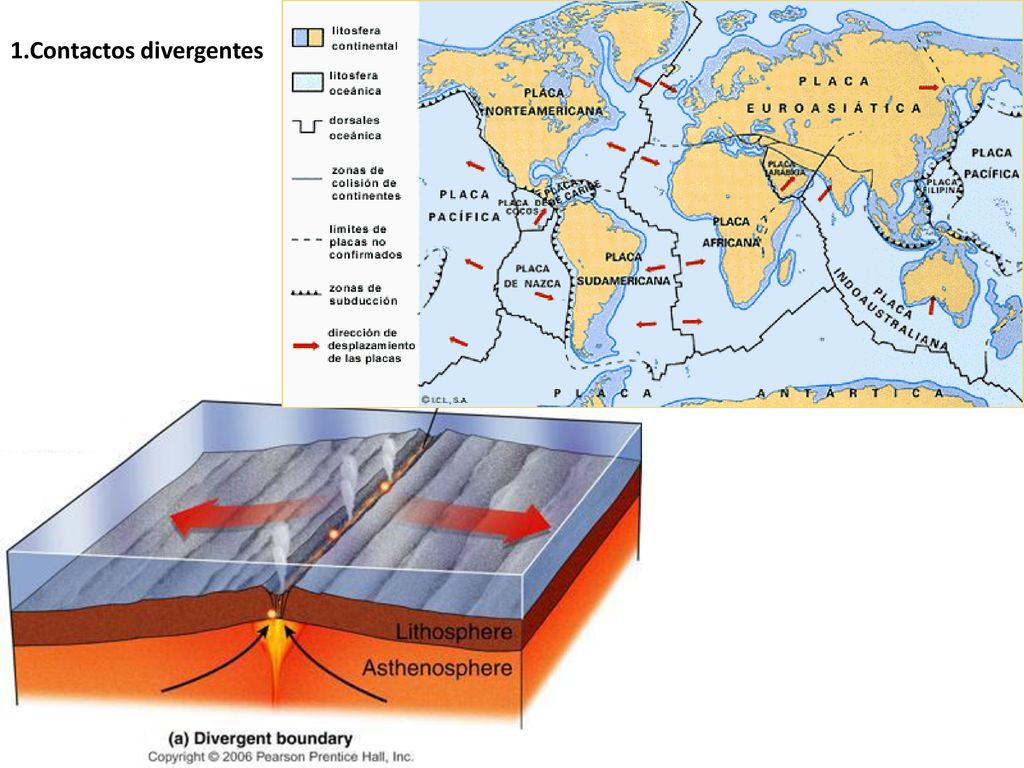

18 1.Contactos divergentes

19

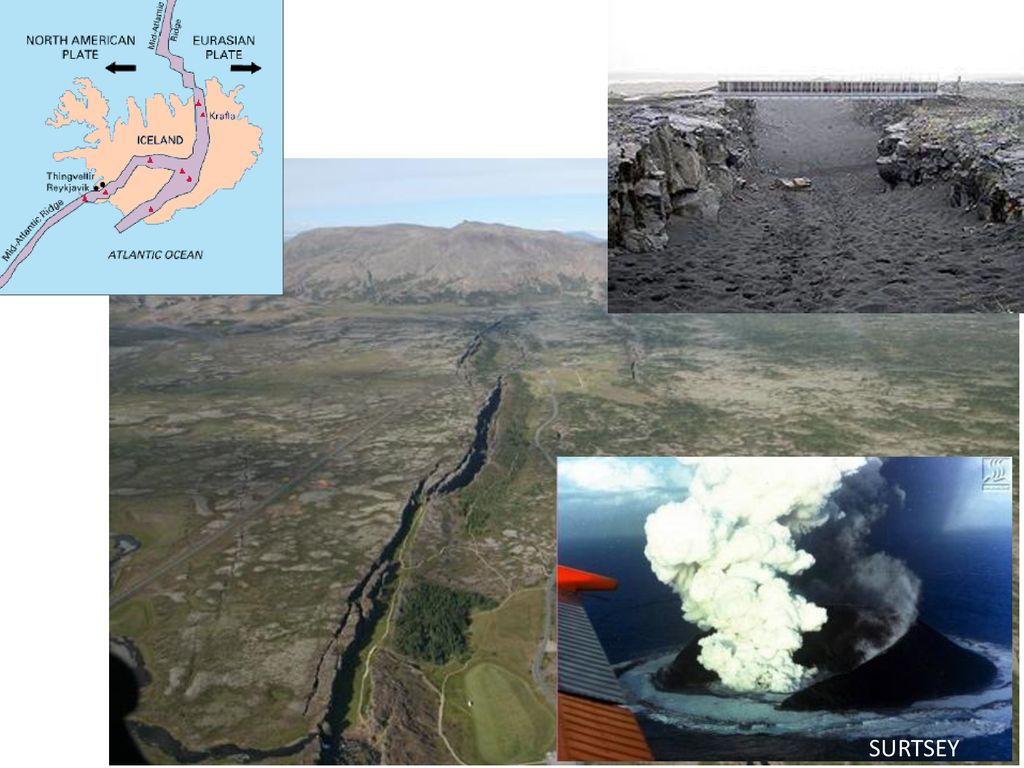

20 SURTSEY

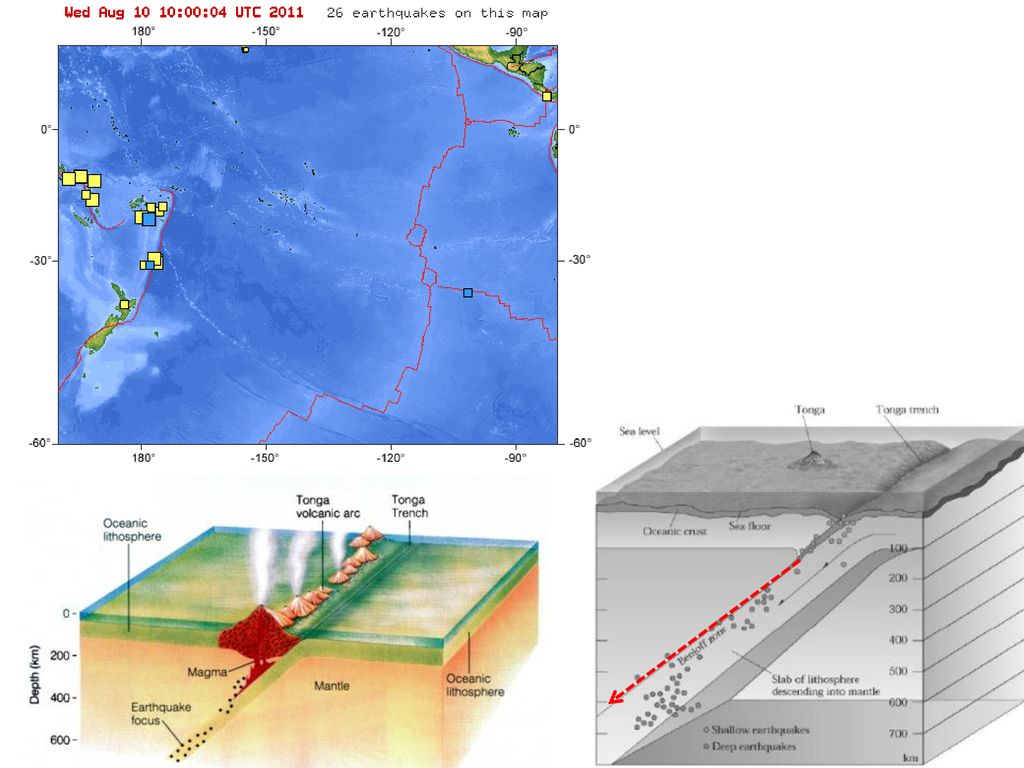

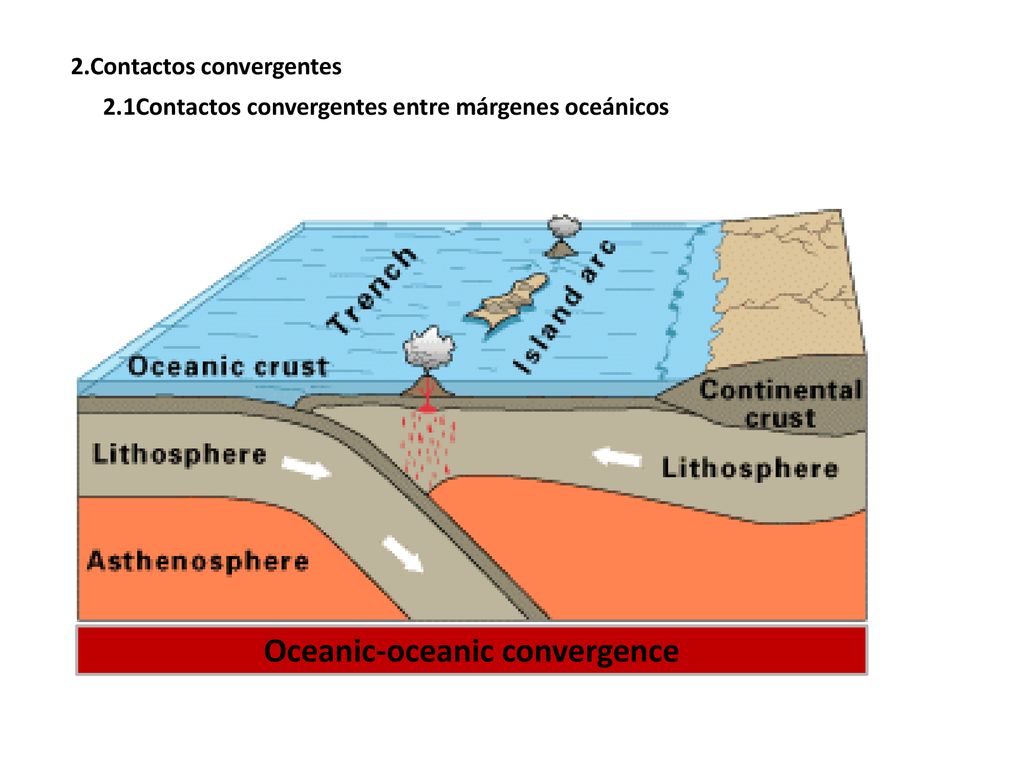

21 Oceanic-oceanic convergence
2.Contactos convergentes 2.1Contactos convergentes entre márgenes oceánicos Oceanic-oceanic convergence

22

23

24

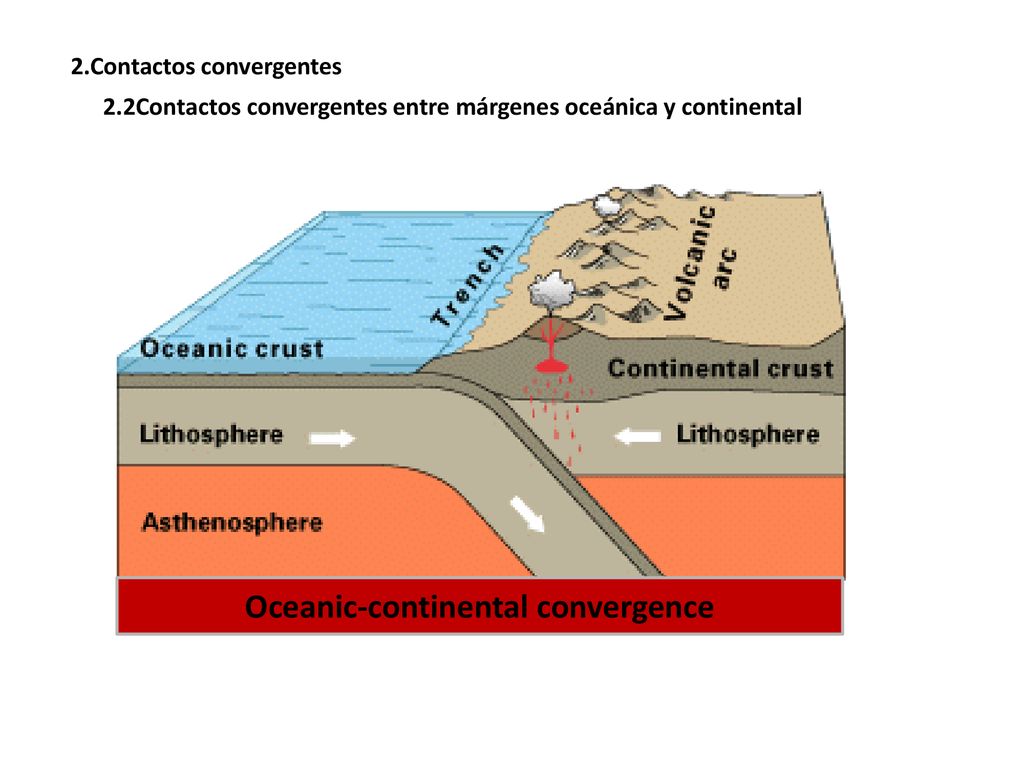

25 Oceanic-continental convergence

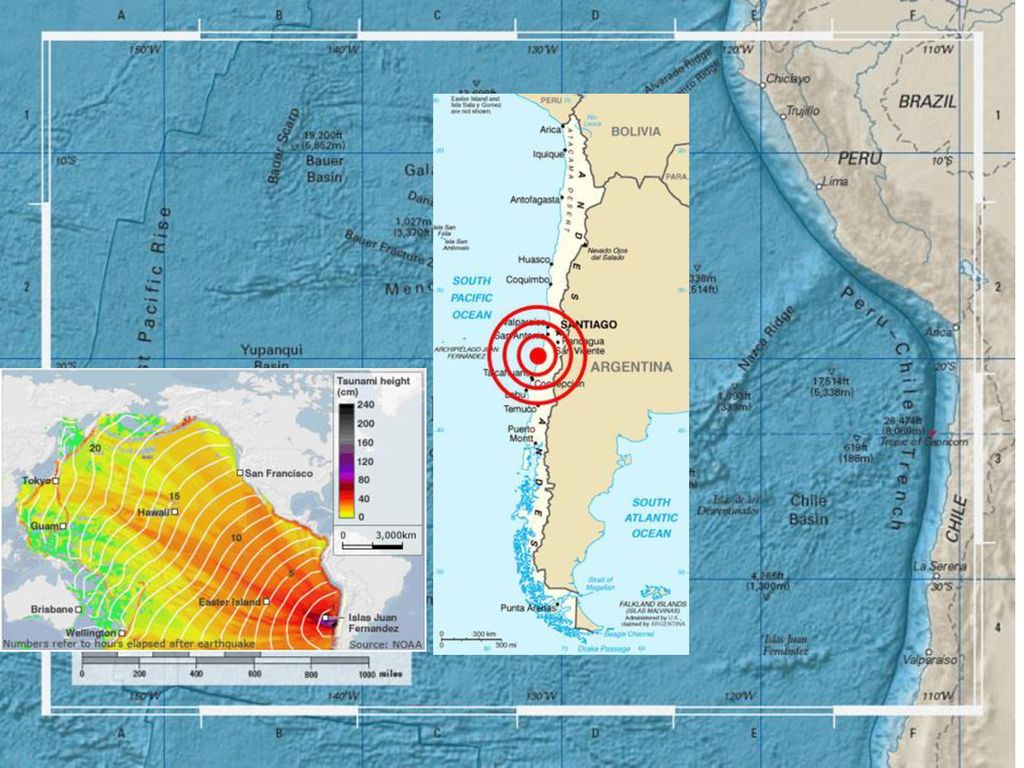

2.Contactos convergentes 2.2Contactos convergentes entre márgenes oceánica y continental Oceanic-continental convergence

26

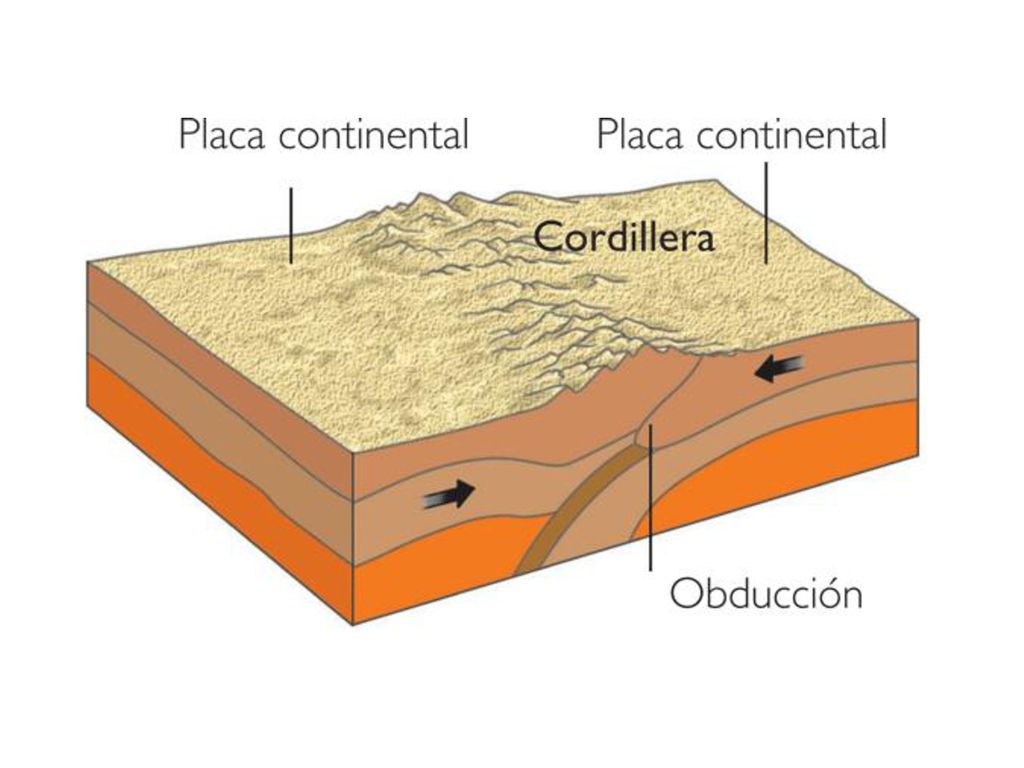

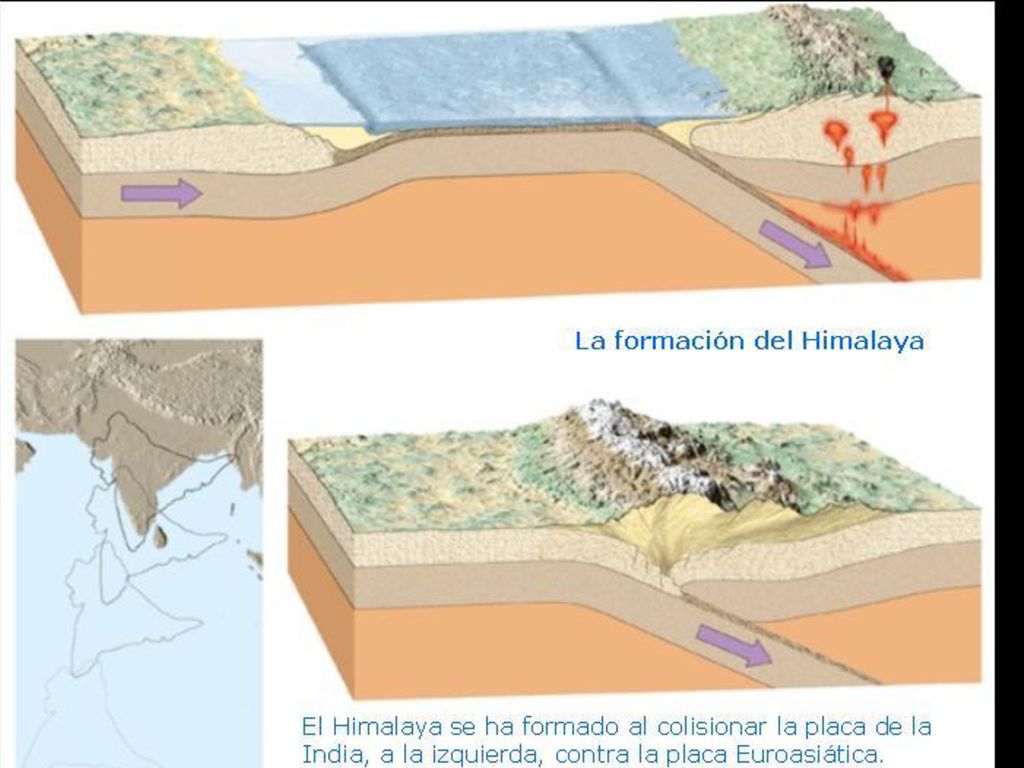

27 Continental-continental convergence
2.Contactos convergentes 2.3 Contactos convergentes entre márgenes continentales Continental-continental convergence

28

29

30

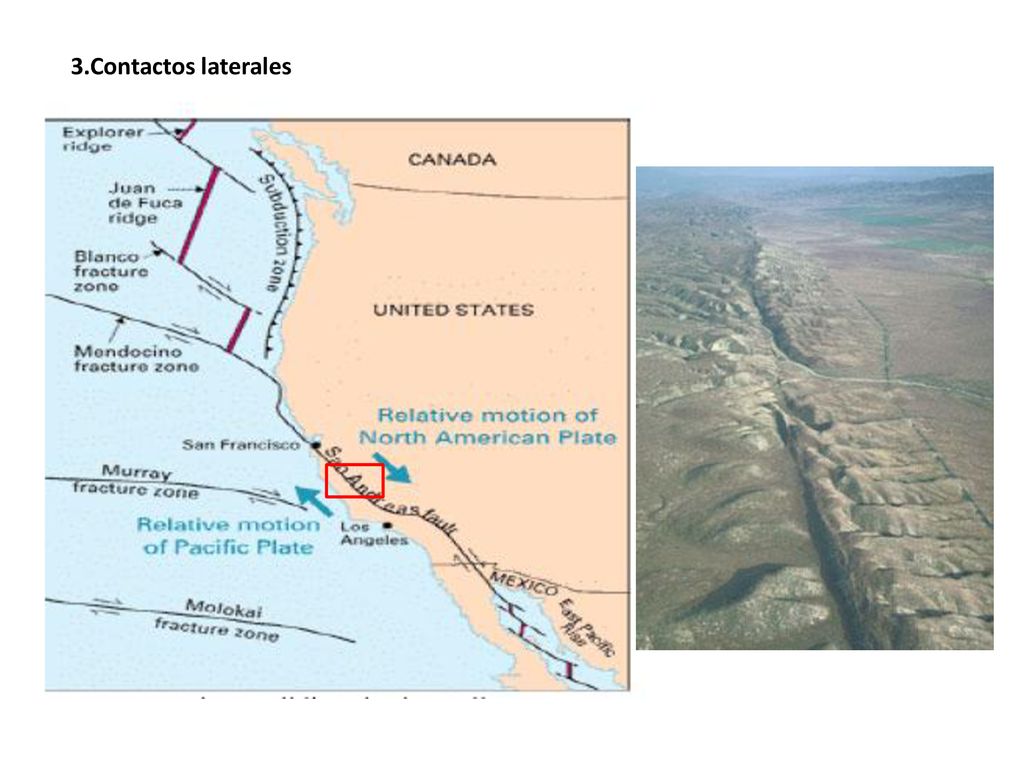

31 3.Contactos laterales

32

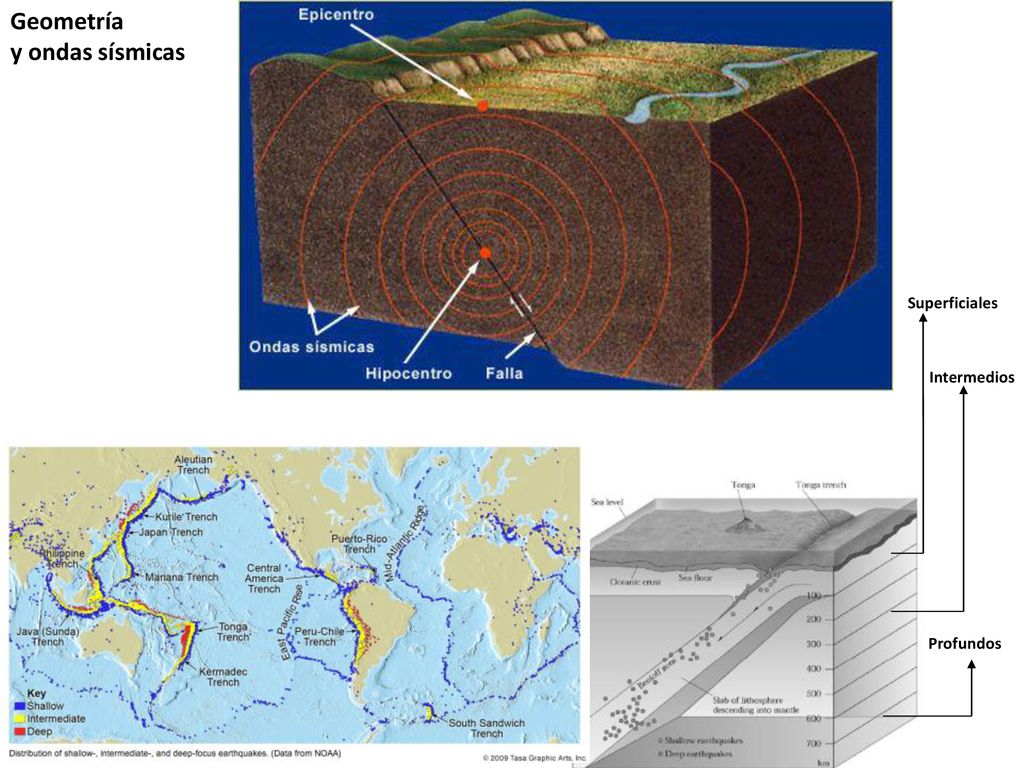

33 Geometría y ondas sísmicas Superficiales Intermedios Profundos

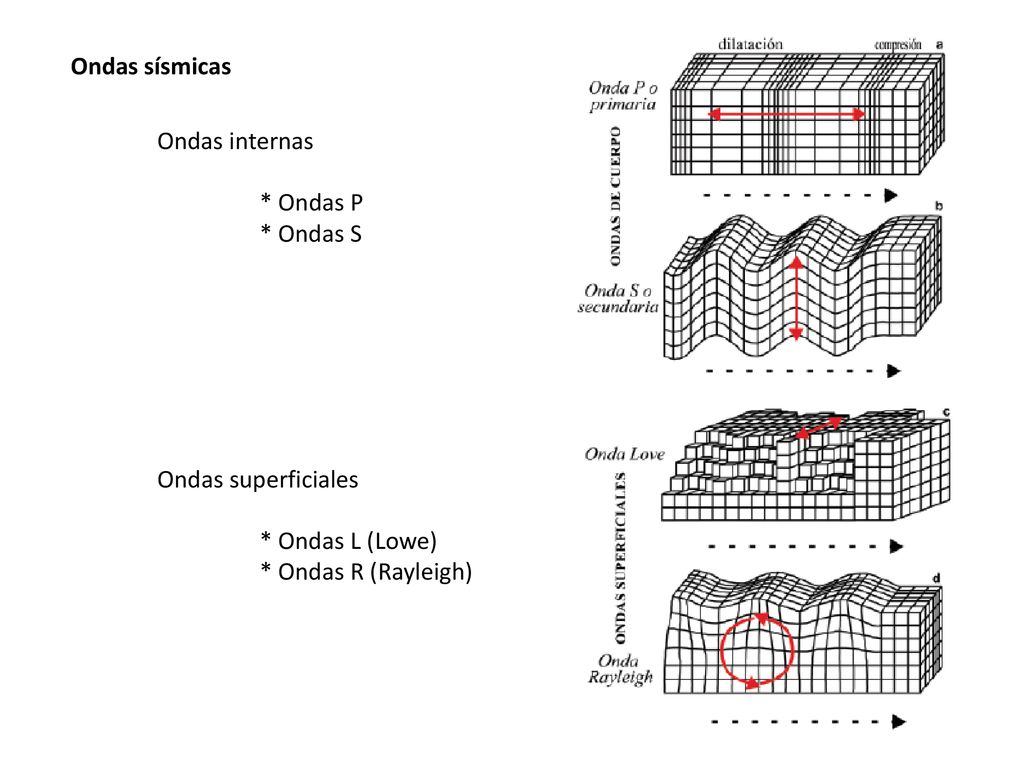

34 Ondas sísmicas Ondas internas * Ondas P * Ondas S Ondas superficiales * Ondas L (Lowe) * Ondas R (Rayleigh)

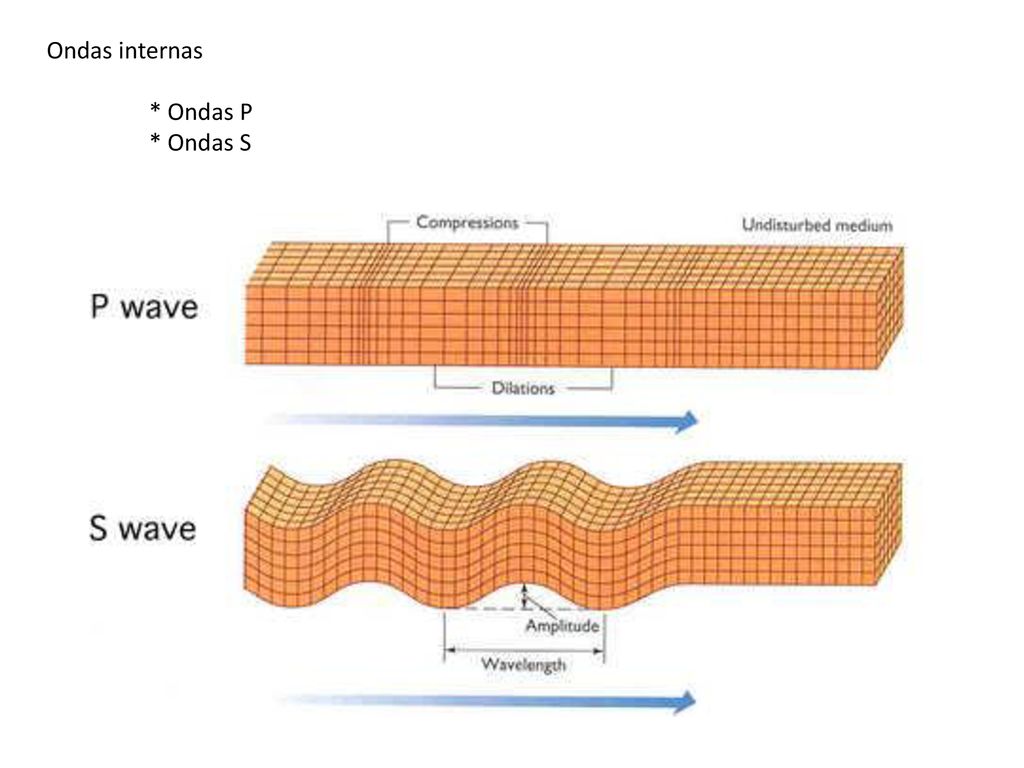

35 Ondas internas * Ondas P * Ondas S

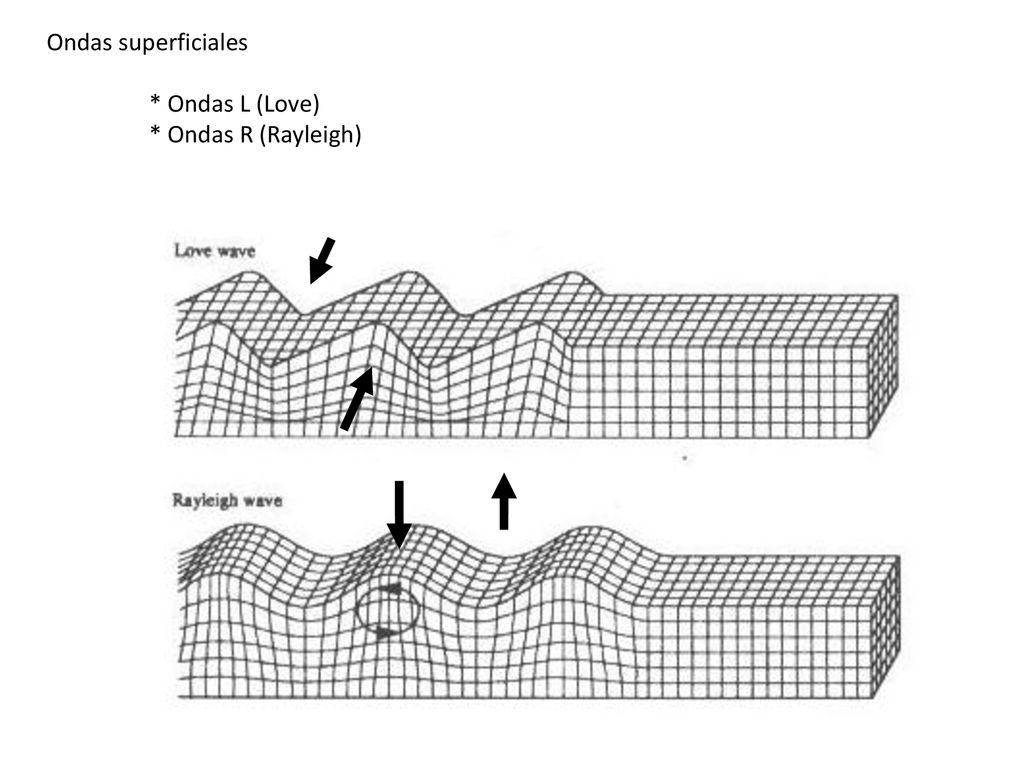

36 Ondas superficiales * Ondas L (Love) * Ondas R (Rayleigh)

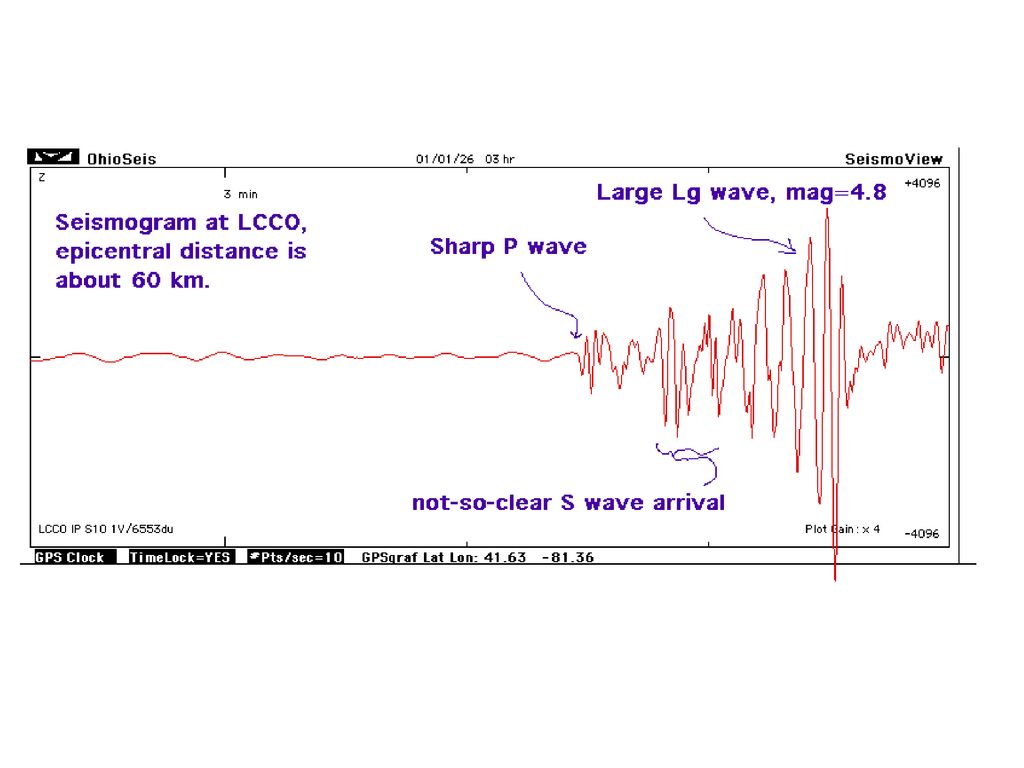

37

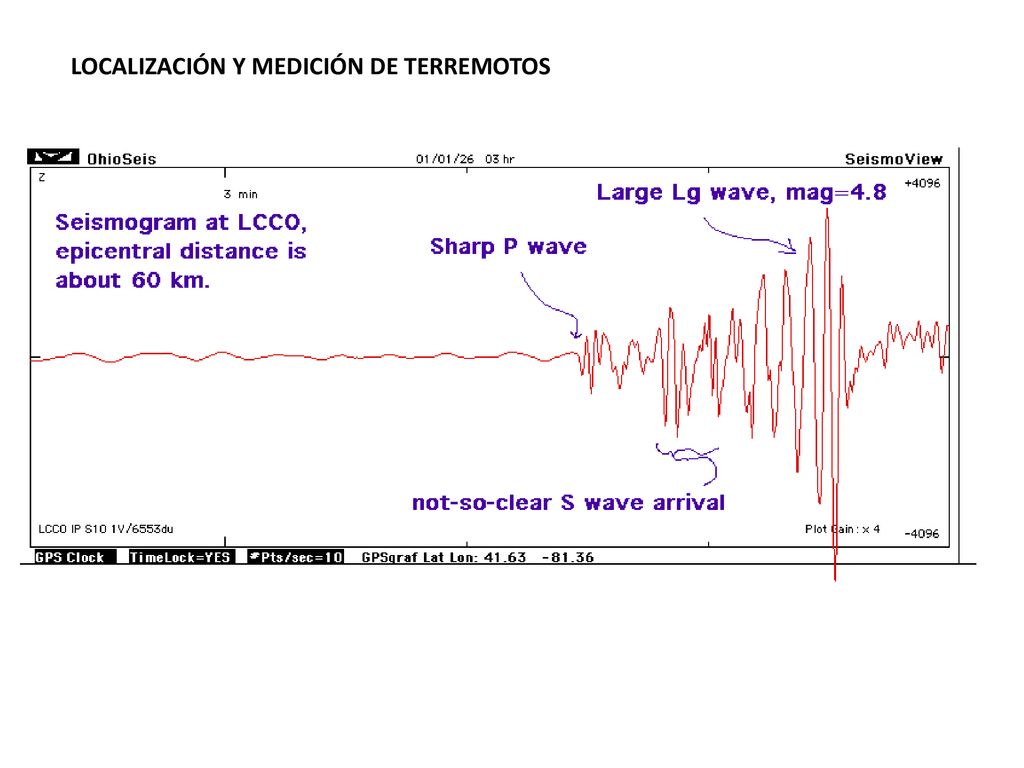

38 LOCALIZACIÓN Y MEDICIÓN DE TERREMOTOS

39 LOCALIZACIÓN DE EPICENTROS
P s Vp = 16 km/h Vs = 4 km/h 45 min 4km Ps 2 km 22:05 min 8km P s 90 min

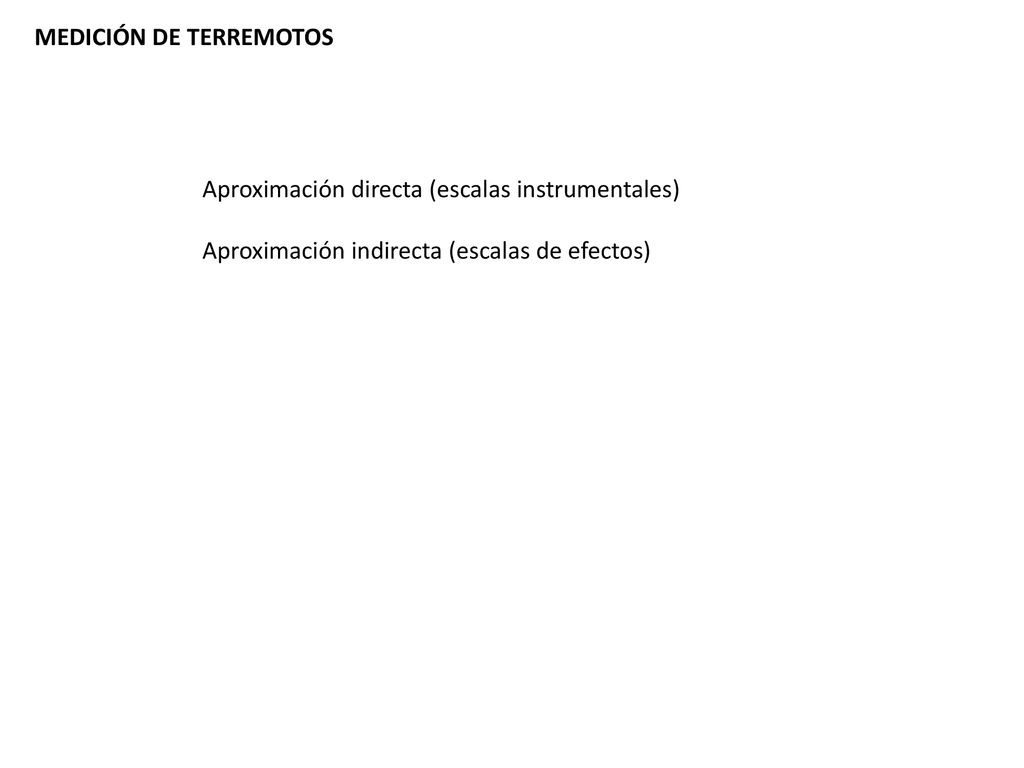

40 MEDICIÓN DE TERREMOTOS
Aproximación directa (escalas instrumentales) Aproximación indirecta (escalas de efectos)

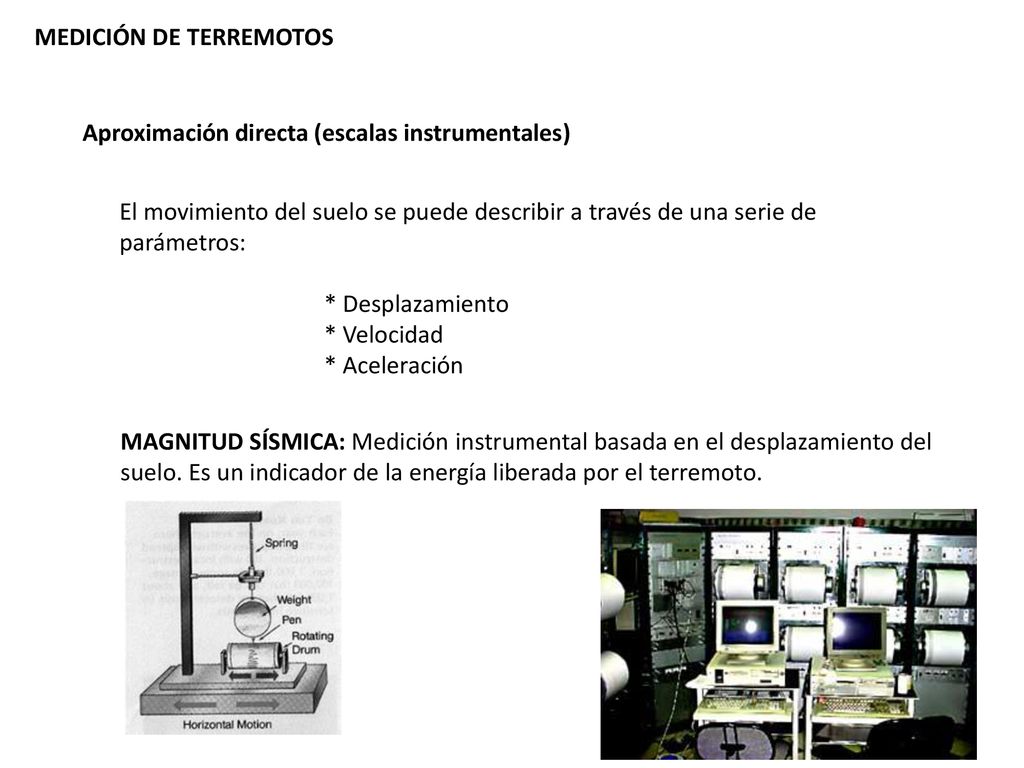

41 MEDICIÓN DE TERREMOTOS
Aproximación directa (escalas instrumentales) El movimiento del suelo se puede describir a través de una serie de parámetros: * Desplazamiento * Velocidad * Aceleración MAGNITUD SÍSMICA: Medición instrumental basada en el desplazamiento del suelo. Es un indicador de la energía liberada por el terremoto.

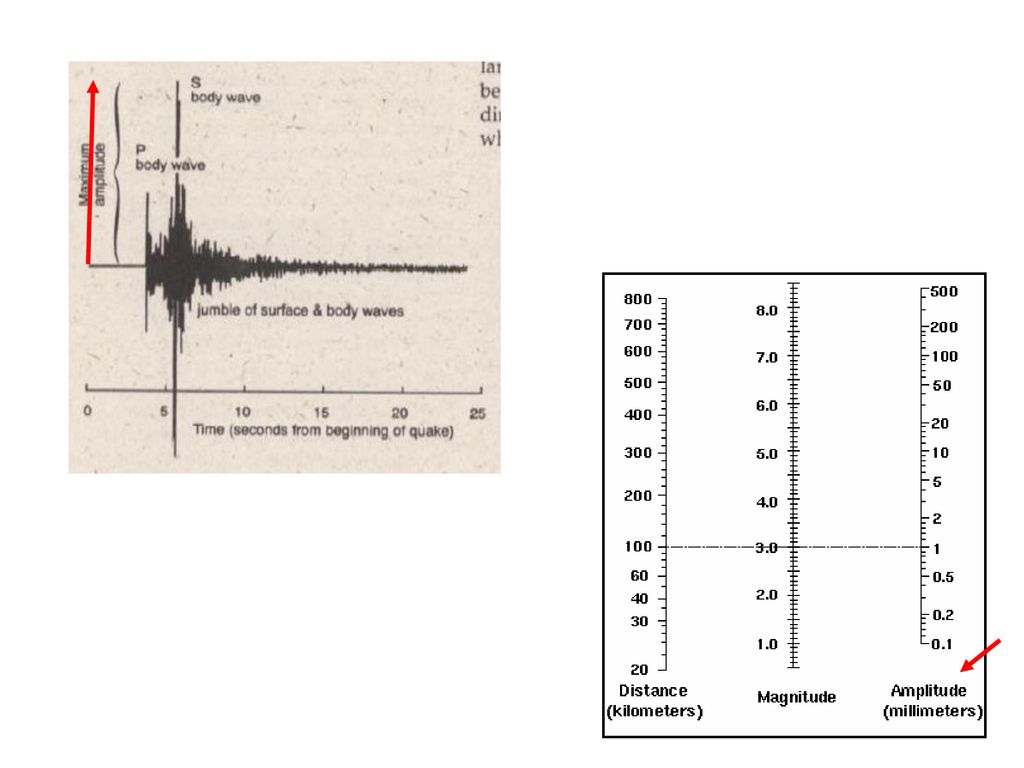

42

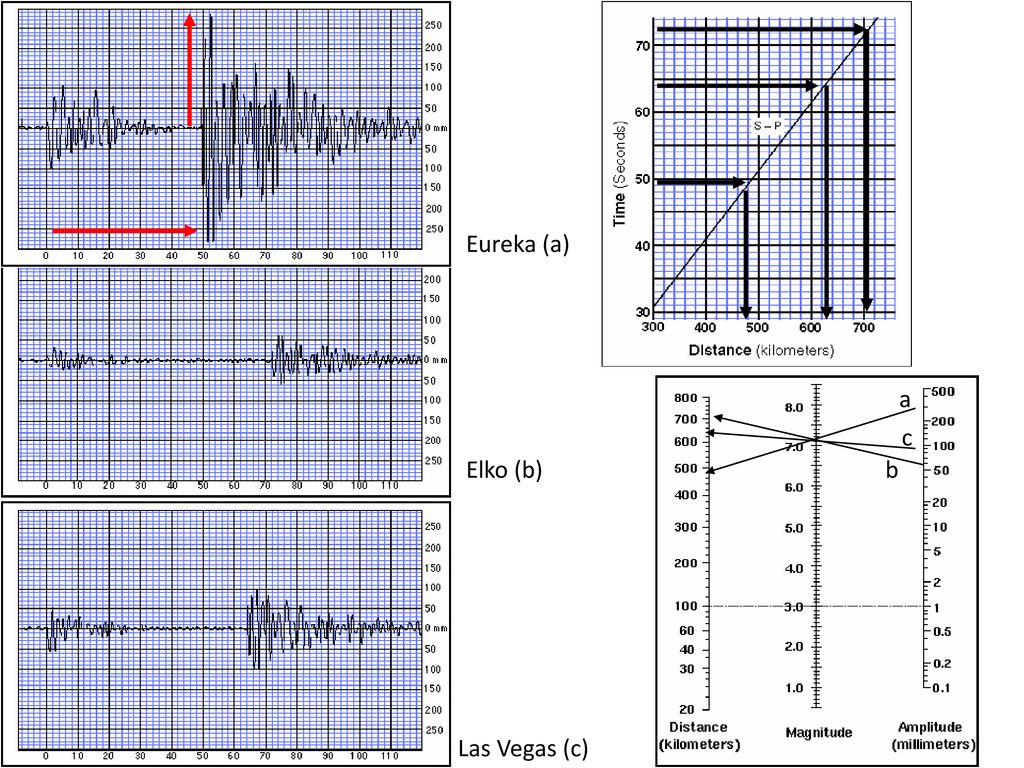

43 Eureka (a) a c Elko (b) b Las Vegas (c)

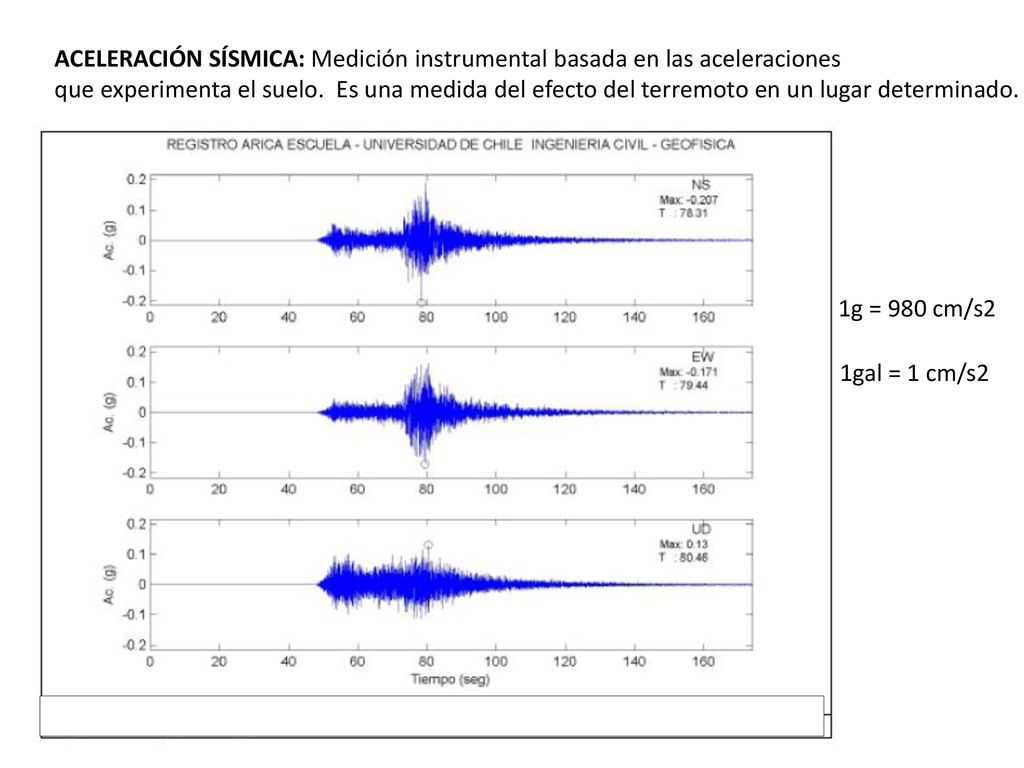

44 ACELERACIÓN SÍSMICA: Medición instrumental basada en las aceleraciones
que experimenta el suelo. Es una medida del efecto del terremoto en un lugar determinado. 1g = 980 cm/s2 1gal = 1 cm/s2

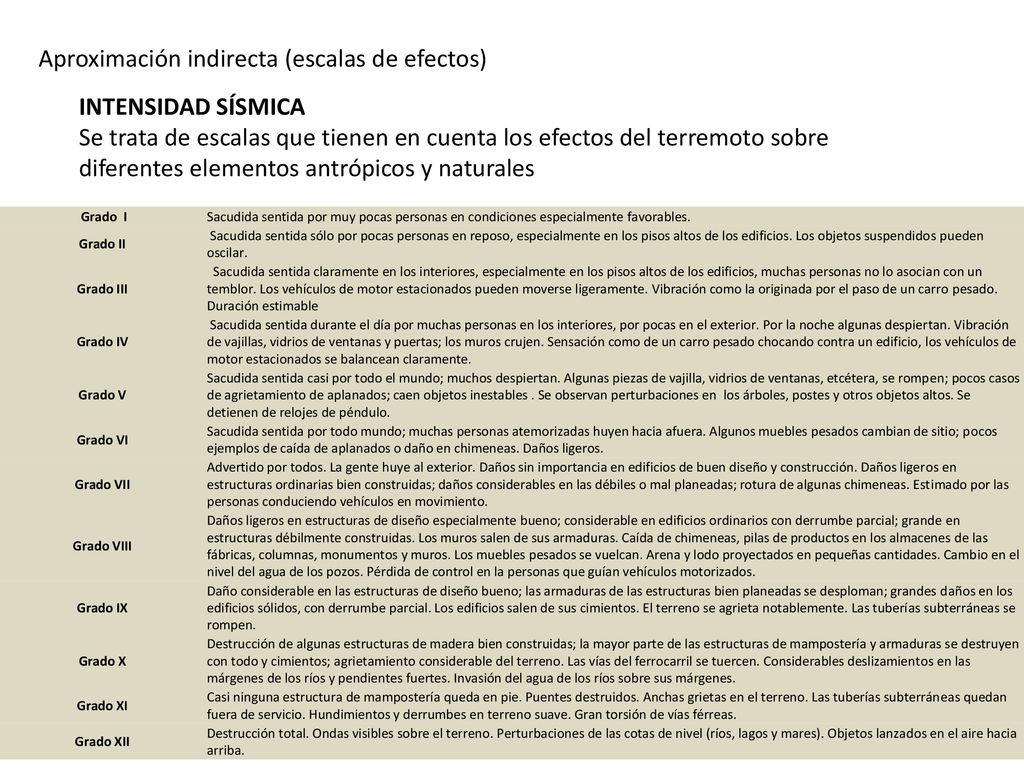

45 Aproximación indirecta (escalas de efectos)
INTENSIDAD SÍSMICA Se trata de escalas que tienen en cuenta los efectos del terremoto sobre diferentes elementos antrópicos y naturales  Grado  I Sacudida sentida por muy pocas personas en condiciones especialmente favorables.  Grado II  Sacudida sentida sólo por pocas personas en reposo, especialmente en los pisos altos de los edificios. Los objetos suspendidos pueden oscilar. Grado III   Sacudida sentida claramente en los interiores, especialmente en los pisos altos de los edificios, muchas personas no lo asocian con un temblor. Los vehículos de motor estacionados pueden moverse ligeramente. Vibración como la originada por el paso de un carro pesado. Duración estimable Grado IV  Sacudida sentida durante el día por muchas personas en los interiores, por pocas en el exterior. Por la noche algunas despiertan. Vibración de vajillas, vidrios de ventanas y puertas; los muros crujen. Sensación como de un carro pesado chocando contra un edificio, los vehículos de motor estacionados se balancean claramente.  Grado V Sacudida sentida casi por todo el mundo; muchos despiertan. Algunas piezas de vajilla, vidrios de ventanas, etcétera, se rompen; pocos casos de agrietamiento de aplanados; caen objetos inestables . Se observan perturbaciones en  los árboles, postes y otros objetos altos. Se detienen de relojes de péndulo. Grado VI Sacudida sentida por todo mundo; muchas personas atemorizadas huyen hacia afuera. Algunos muebles pesados cambian de sitio; pocos ejemplos de caída de aplanados o daño en chimeneas. Daños ligeros.  Grado VII Advertido por todos. La gente huye al exterior. Daños sin importancia en edificios de buen diseño y construcción. Daños ligeros en estructuras ordinarias bien construidas; daños considerables en las débiles o mal planeadas; rotura de algunas chimeneas. Estimado por las personas conduciendo vehículos en movimiento. Grado VIII Daños ligeros en estructuras de diseño especialmente bueno; considerable en edificios ordinarios con derrumbe parcial; grande en estructuras débilmente construidas. Los muros salen de sus armaduras. Caída de chimeneas, pilas de productos en los almacenes de las fábricas, columnas, monumentos y muros. Los muebles pesados se vuelcan. Arena y lodo proyectados en pequeñas cantidades. Cambio en el nivel del agua de los pozos. Pérdida de control en la personas que guían vehículos motorizados. Grado IX Daño considerable en las estructuras de diseño bueno; las armaduras de las estructuras bien planeadas se desploman; grandes daños en los edificios sólidos, con derrumbe parcial. Los edificios salen de sus cimientos. El terreno se agrieta notablemente. Las tuberías subterráneas se rompen. Grado X Destrucción de algunas estructuras de madera bien construidas; la mayor parte de las estructuras de mampostería y armaduras se destruyen con todo y cimientos; agrietamiento considerable del terreno. Las vías del ferrocarril se tuercen. Considerables deslizamientos en las márgenes de los ríos y pendientes fuertes. Invasión del agua de los ríos sobre sus márgenes. Grado XI Casi ninguna estructura de mampostería queda en pie. Puentes destruidos. Anchas grietas en el terreno. Las tuberías subterráneas quedan fuera de servicio. Hundimientos y derrumbes en terreno suave. Gran torsión de vías férreas.  Grado XII Destrucción total. Ondas visibles sobre el terreno. Perturbaciones de las cotas de nivel (ríos, lagos y mares). Objetos lanzados en el aire hacia arriba.

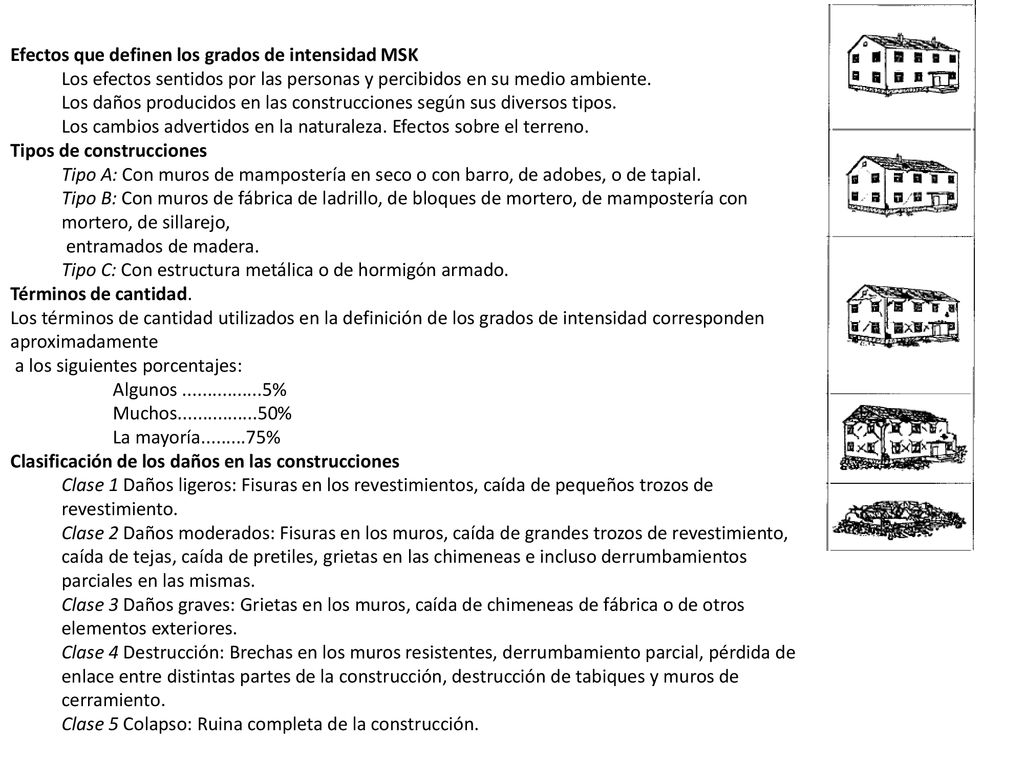

46 Efectos que definen los grados de intensidad MSK
Los efectos sentidos por las personas y percibidos en su medio ambiente. Los daños producidos en las construcciones según sus diversos tipos. Los cambios advertidos en la naturaleza. Efectos sobre el terreno. Tipos de construcciones Tipo A: Con muros de mampostería en seco o con barro, de adobes, o de tapial. Tipo B: Con muros de fábrica de ladrillo, de bloques de mortero, de mampostería con mortero, de sillarejo, entramados de madera. Tipo C: Con estructura metálica o de hormigón armado. Términos de cantidad. Los términos de cantidad utilizados en la definición de los grados de intensidad corresponden aproximadamente a los siguientes porcentajes: Algunos % Muchos % La mayoría % Clasificación de los daños en las construcciones Clase 1 Daños ligeros: Fisuras en los revestimientos, caída de pequeños trozos de revestimiento. Clase 2 Daños moderados: Fisuras en los muros, caída de grandes trozos de revestimiento, caída de tejas, caída de pretiles, grietas en las chimeneas e incluso derrumbamientos parciales en las mismas. Clase 3 Daños graves: Grietas en los muros, caída de chimeneas de fábrica o de otros elementos exteriores. Clase 4 Destrucción: Brechas en los muros resistentes, derrumbamiento parcial, pérdida de enlace entre distintas partes de la construcción, destrucción de tabiques y muros de cerramiento. Clase 5 Colapso: Ruina completa de la construcción.

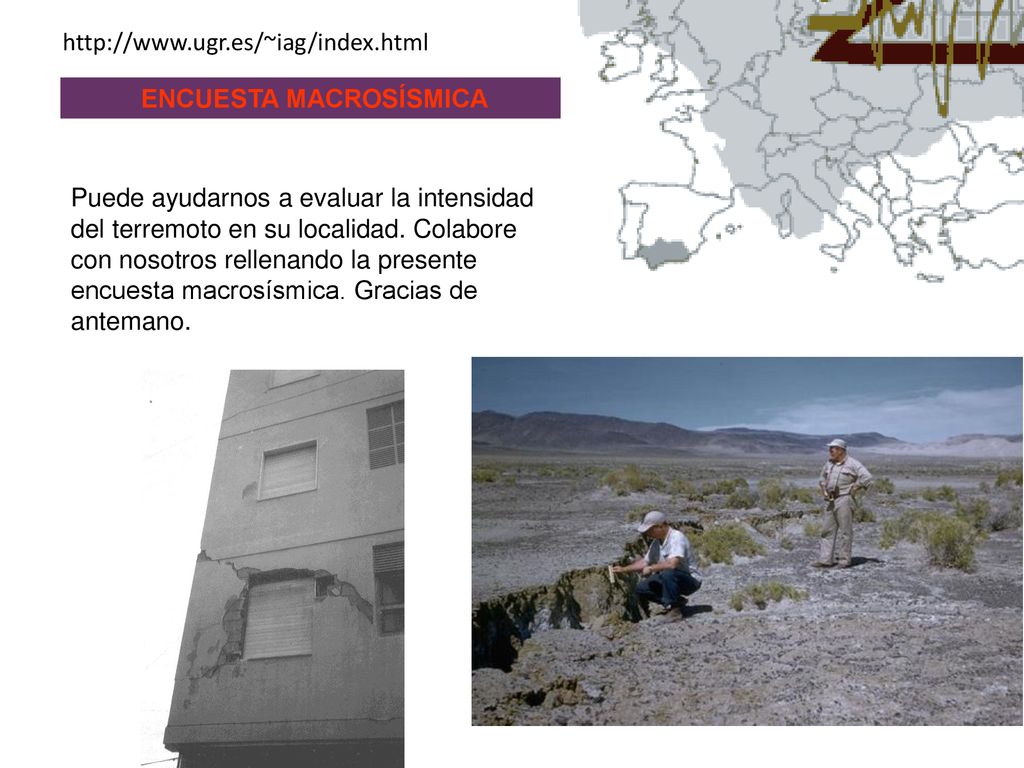

47 ENCUESTA MACROSÍSMICA
 ENCUESTA MACROSÍSMICA Puede ayudarnos a evaluar la intensidad del terremoto en su localidad. Colabore con nosotros rellenando la presente encuesta macrosísmica. Gracias de antemano.

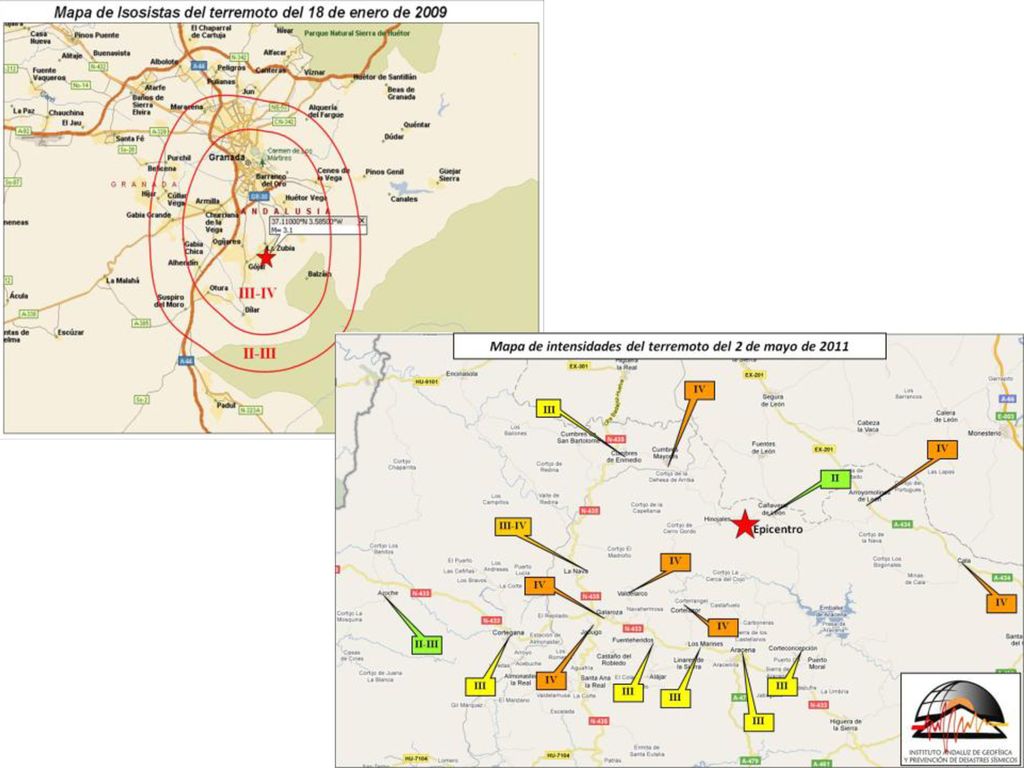

48

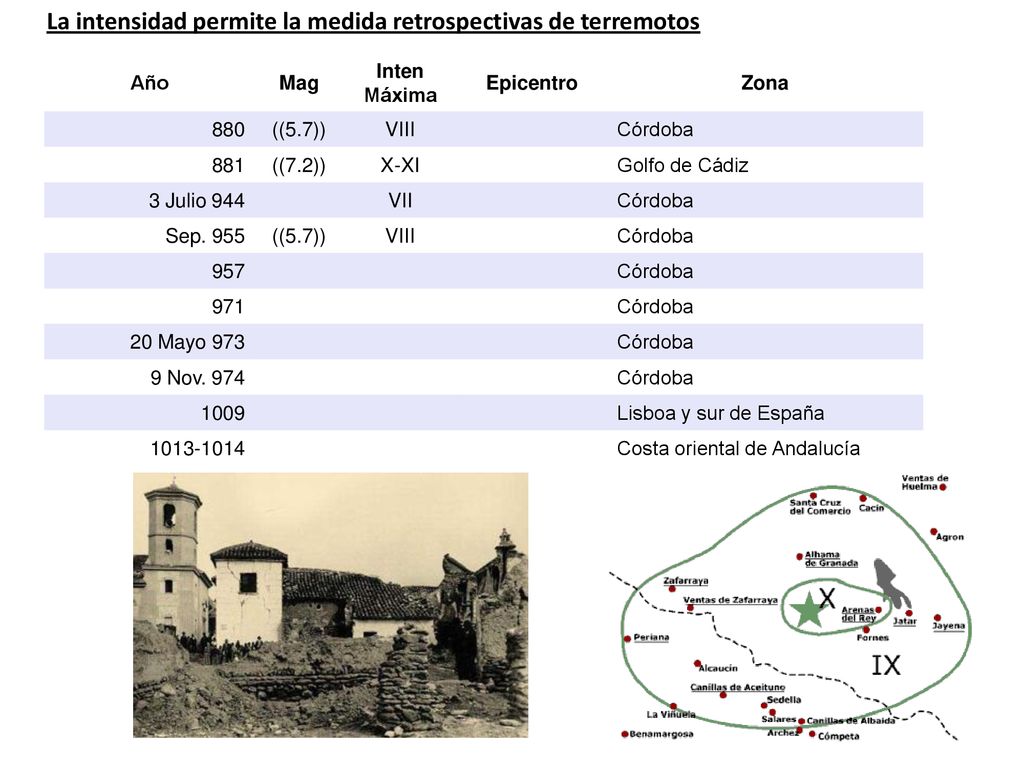

49 La intensidad permite la medida retrospectivas de terremotos
Año Mag Inten Máxima Epicentro Zona 880 ((5.7)) VIII Córdoba 881 ((7.2)) X-XI Golfo de Cádiz 3 Julio 944 VII Sep. 955 957 971 20 Mayo 973 9 Nov. 974 1009 Lisboa y sur de España Costa oriental de Andalucía

50
