(TRASLADO DE MANOTERAS) SERVIDOR VIRTUALIZADO (RACK)

Presentación del tema: "(TRASLADO DE MANOTERAS) SERVIDOR VIRTUALIZADO (RACK)"— Transcripción de la presentación:

1 (TRASLADO DE MANOTERAS) SERVIDOR VIRTUALIZADO (RACK)
AGA ALCOBENDAS (rev ) DHARMA ALC_ACD SWITCH AGA Dharma CPU Dharma SWITCH DHARMA MENSAJERÍA INTERNA LAN INTERFACE´S MULTIMEDIA Multimedia TR49 Multimedia TR52 Multimedia TR44 LAN IP-MUX INTERCONEXIÓN (RACK) IP-MUX 1 – TR40 RDSI IP-MUX 2 – TR41 RDSI IP-MUX 3 – TR42 RDSI PC´S SOBREMESA (RACK) (TRASLADO DE MANOTERAS) LAN ALC_UGM1 TR32-33 GATEWAY IP TELETRABAJO (RACK) ALC_GAT RDSI 45 - TR VIRTUAL 21 ( ) ALC_GAT RDSI 46 - TR VIRTUAL 22 ( ) ALC_GAT RDSI 47 - TR VIRTUAL 24 ( ) ALC_GAT RDSI 48 – TR VIRTUAL 12( ) MASK: Puerta Enlace: RUTA ESTATICA MEXICO: / Puerta Enlace: nº RDSI TR VIRTUAL 20 ( ) nº RDSI 54 – TR VIRTUAL 19 ( ) FAX IP MASK: Puerta Enlace: [NO USAR MEXICO] ALC_UGM2 2 TR37-40 LAN VOIC ALC_VOIC TR53 B D LAN SERVIDOR VIRTUALIZADO (RACK) ALC_Consola ALC_estback ALC_sisgrab ALC_mon-vol ALC_CTI LAN AGA

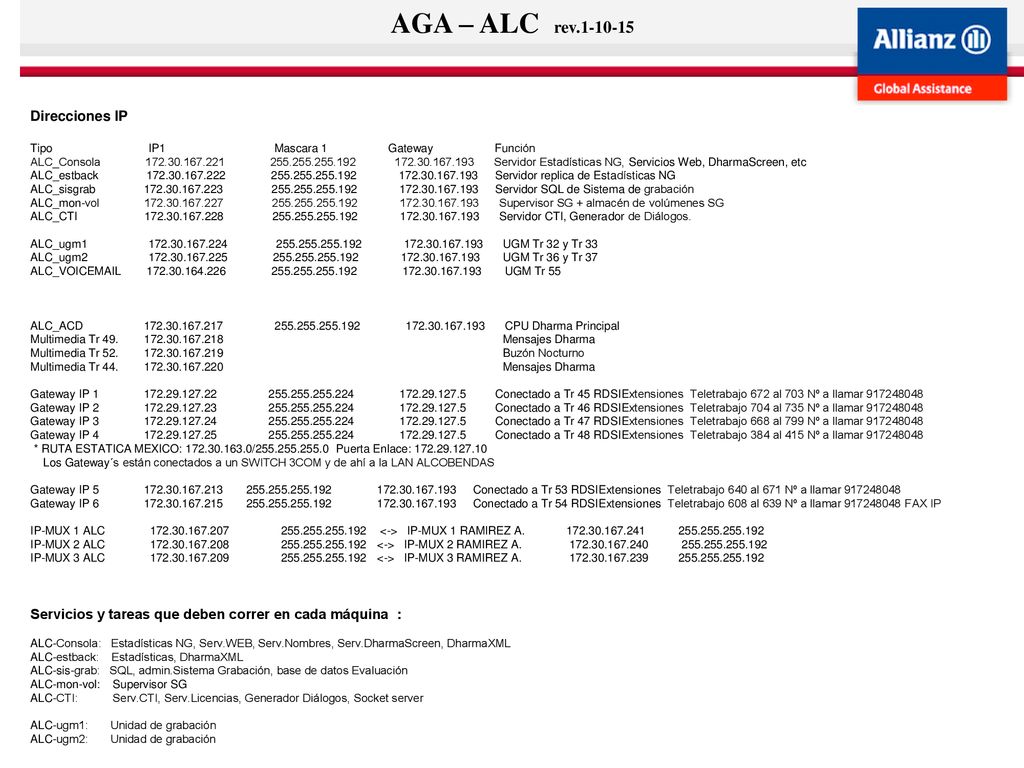

2 AGA – ALC rev.1-10-15 Direcciones IP
Tipo IP Mascara Gateway Función ALC_Consola Servidor Estadísticas NG, Servicios Web, DharmaScreen, etc ALC_estback Servidor replica de Estadísticas NG ALC_sisgrab Servidor SQL de Sistema de grabación ALC_mon-vol Supervisor SG + almacén de volúmenes SG ALC_CTI Servidor CTI, Generador de Diálogos. ALC_ugm UGM Tr 32 y Tr 33 ALC_ugm UGM Tr 36 y Tr 37 ALC_VOIC UGM Tr 55 ALC_ACD CPU Dharma Principal Multimedia Tr Mensajes Dharma Multimedia Tr Buzón Nocturno Multimedia Tr Mensajes Dharma Gateway IP Conectado a Tr 45 RDSIExtensiones Teletrabajo 672 al 703 Nº a llamar Gateway IP Conectado a Tr 46 RDSIExtensiones Teletrabajo 704 al 735 Nº a llamar Gateway IP Conectado a Tr 47 RDSIExtensiones Teletrabajo 668 al 799 Nº a llamar Gateway IP Conectado a Tr 48 RDSIExtensiones Teletrabajo 384 al 415 Nº a llamar * RUTA ESTATICA MEXICO: / Puerta Enlace: Los Gateway´s están conectados a un SWITCH 3COM y de ahí a la LAN ALCOBENDAS Gateway IP Conectado a Tr 53 RDSIExtensiones Teletrabajo 640 al 671 Nº a llamar Gateway IP Conectado a Tr 54 RDSIExtensiones Teletrabajo 608 al 639 Nº a llamar FAX IP IP-MUX 1 ALC <-> IP-MUX 1 RAMIREZ A IP-MUX 2 ALC <-> IP-MUX 2 RAMIREZ A IP-MUX 3 ALC <-> IP-MUX 3 RAMIREZ A Servicios y tareas que deben correr en cada máquina  :    ALC-Consola: Estadísticas NG, Serv.WEB, Serv.Nombres, Serv.DharmaScreen, DharmaXML ALC-estback: Estadísticas, DharmaXML ALC-sis-grab: SQL, admin.Sistema Grabación, base de datos Evaluación ALC-mon-vol: Supervisor SG ALC-CTI: Serv.CTI, Serv.Licencias, Generador Diálogos, Socket server ALC-ugm1: Unidad de grabación ALC-ugm2: Unidad de grabación

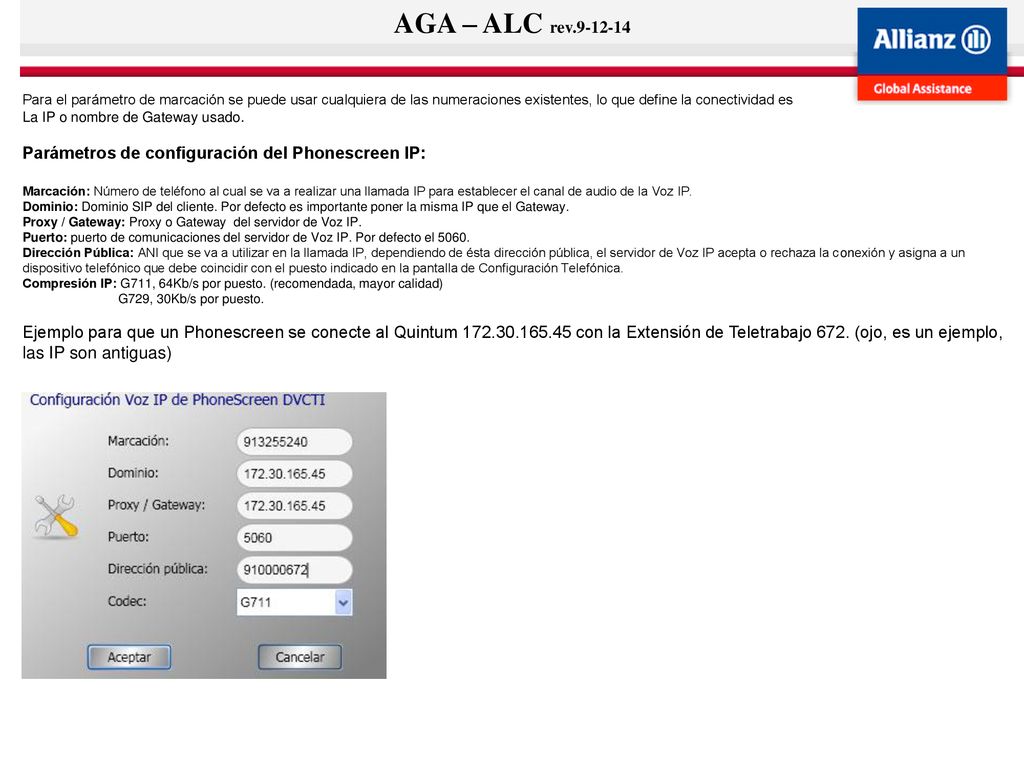

3 AGA – ALC rev.9-12-14 Parámetros de configuración del Phonescreen IP:
Para el parámetro de marcación se puede usar cualquiera de las numeraciones existentes, lo que define la conectividad es La IP o nombre de Gateway usado. Parámetros de configuración del Phonescreen IP: Marcación: Número de teléfono al cual se va a realizar una llamada IP para establecer el canal de audio de la Voz IP. Dominio: Dominio SIP del cliente. Por defecto es importante poner la misma IP que el Gateway. Proxy / Gateway: Proxy o Gateway del servidor de Voz IP. Puerto: puerto de comunicaciones del servidor de Voz IP. Por defecto el 5060. Dirección Pública: ANI que se va a utilizar en la llamada IP, dependiendo de ésta dirección pública, el servidor de Voz IP acepta o rechaza la conexión y asigna a un dispositivo telefónico que debe coincidir con el puesto indicado en la pantalla de Configuración Telefónica. Compresión IP: G711, 64Kb/s por puesto. (recomendada, mayor calidad) G729, 30Kb/s por puesto. Ejemplo para que un Phonescreen se conecte al Quintum con la Extensión de Teletrabajo 672. (ojo, es un ejemplo, las IP son antiguas)

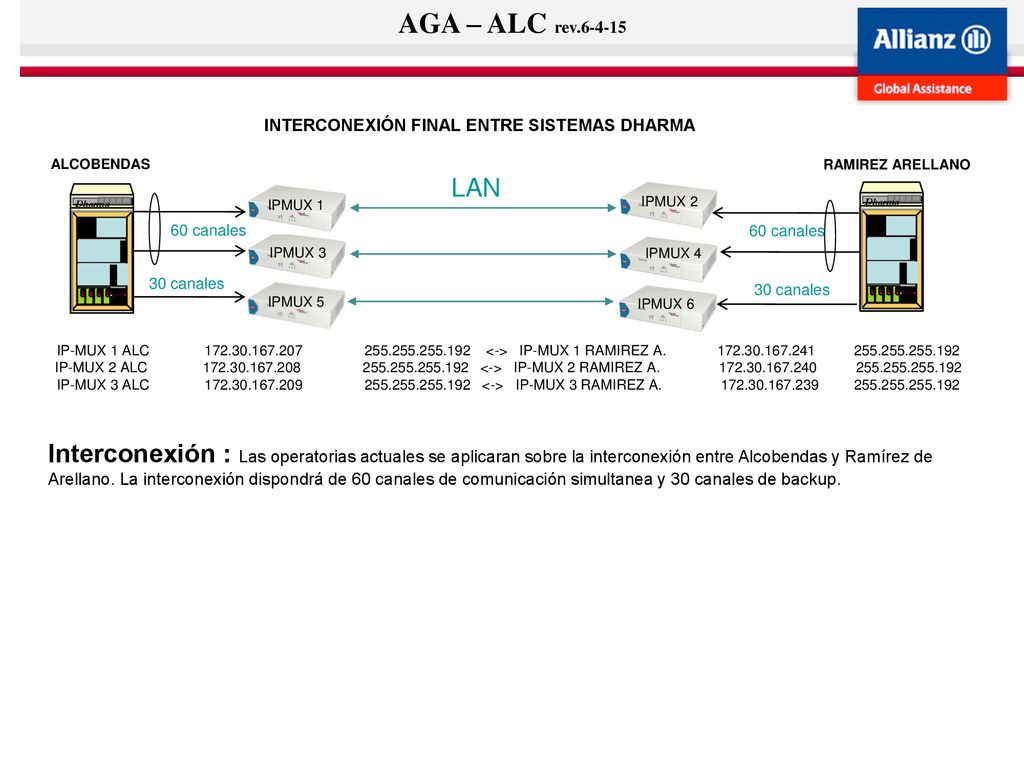

4 AGA – ALC rev INTERCONEXIÓN FINAL ENTRE SISTEMAS DHARMA ALCOBENDAS RAMIREZ ARELLANO LAN Dharma Dharma IPMUX 1 IPMUX 2 60 canales 60 canales IPMUX 3 IPMUX 4 30 canales 30 canales IPMUX 5 IPMUX 6 IP-MUX 1 ALC <-> IP-MUX 1 RAMIREZ A IP-MUX 2 ALC <-> IP-MUX 2 RAMIREZ A IP-MUX 3 ALC <-> IP-MUX 3 RAMIREZ A Interconexión : Las operatorias actuales se aplicaran sobre la interconexión entre Alcobendas y Ramírez de Arellano. La interconexión dispondrá de 60 canales de comunicación simultanea y 30 canales de backup.
