Bloque muro techo.

Presentación del tema: "Bloque muro techo."— Transcripción de la presentación:

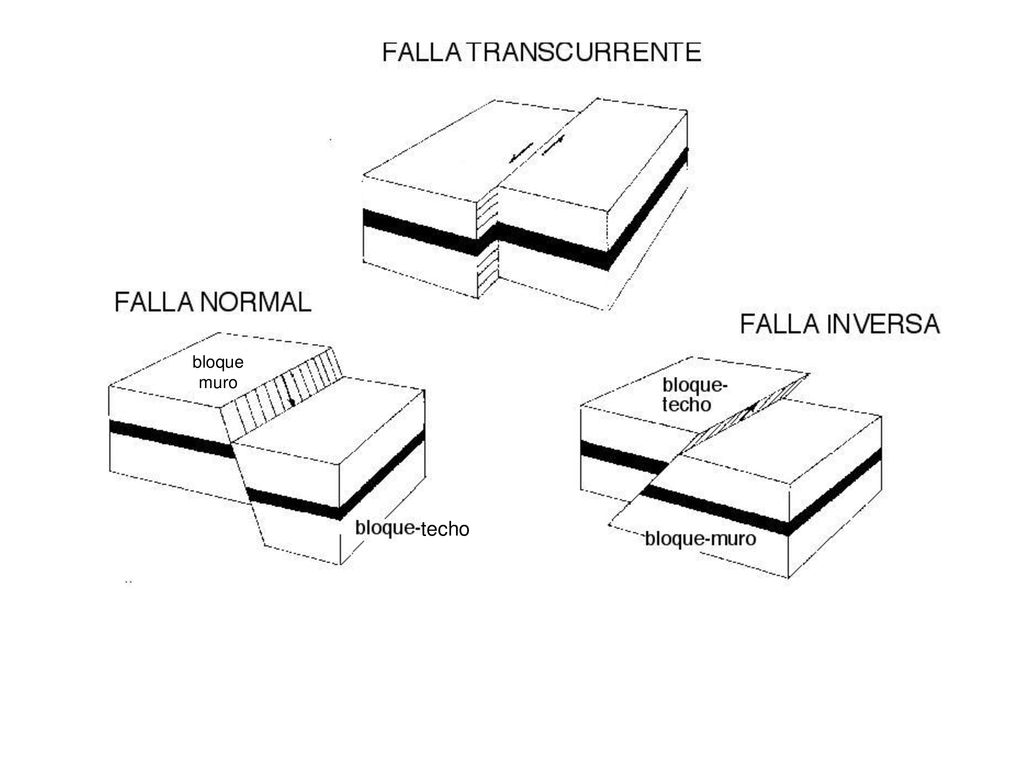

1 bloque muro techo

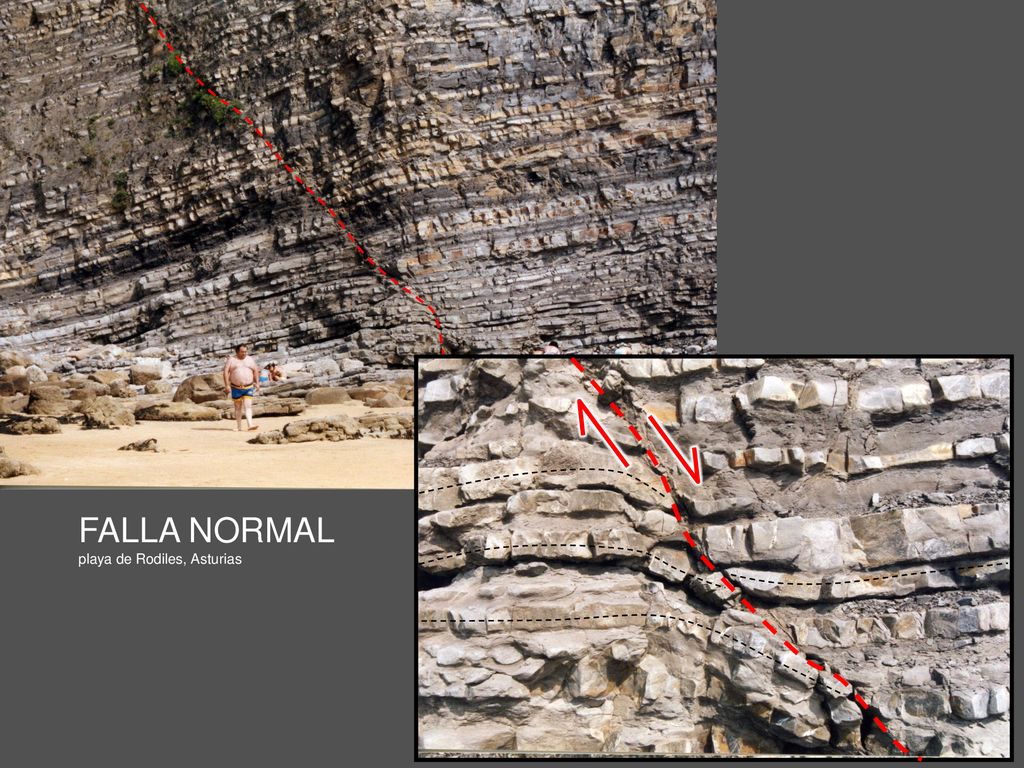

2 FALLA NORMAL playa de Rodiles, Asturias

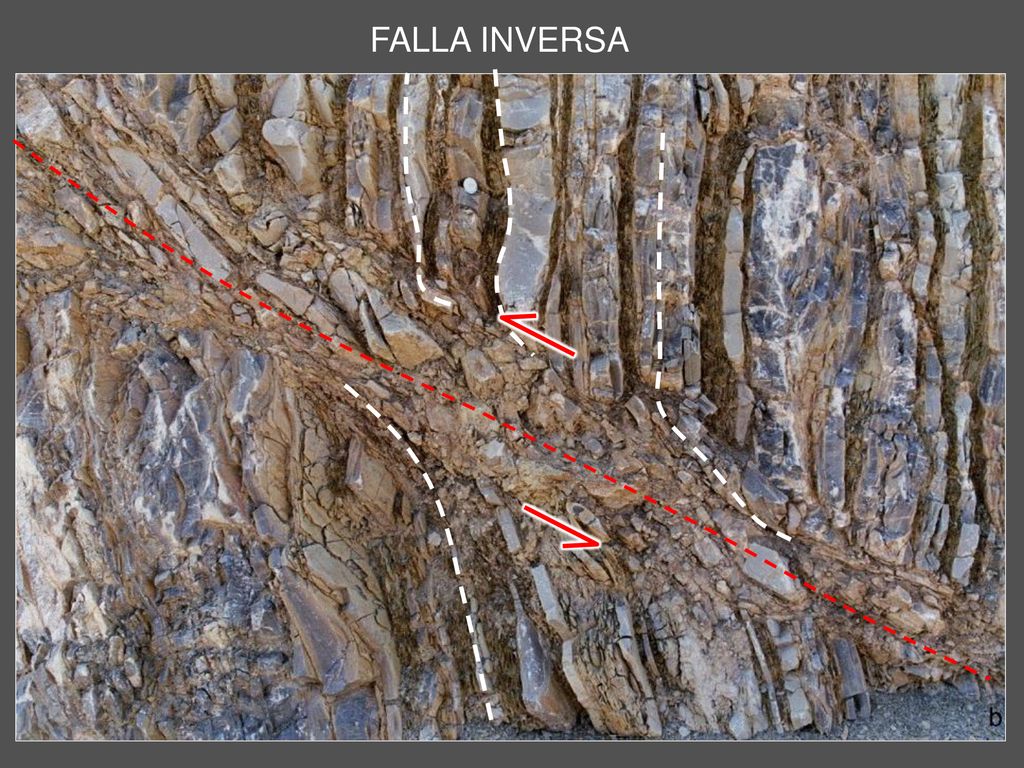

3 FALLA INVERSA

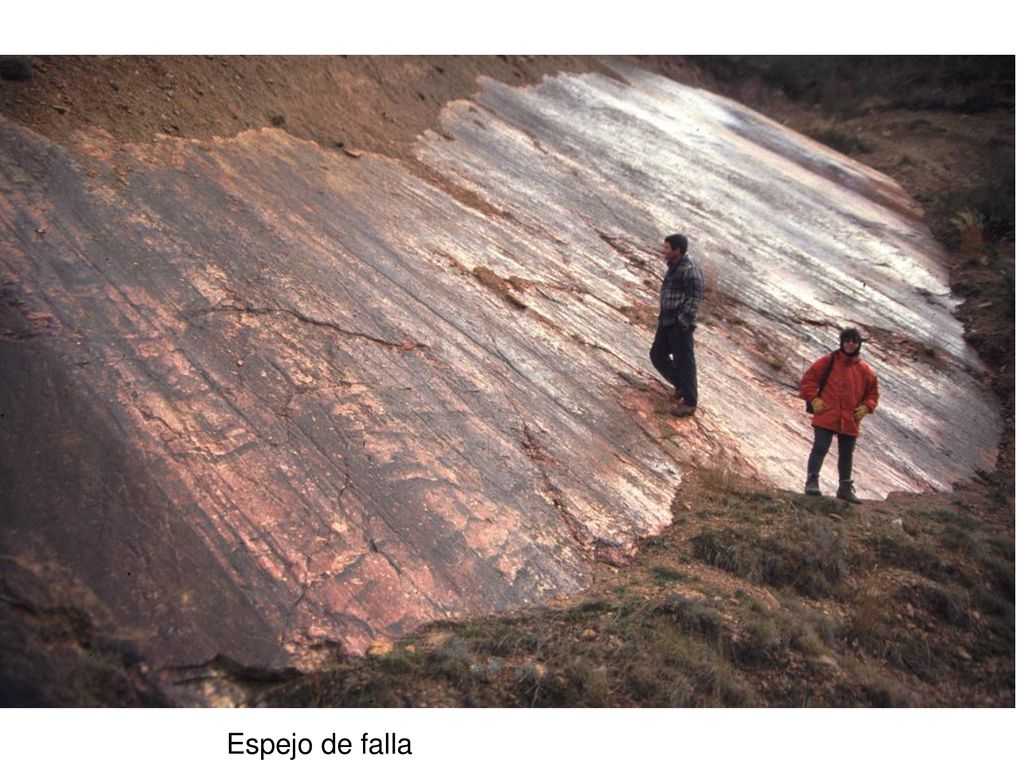

4 "espejo" de falla Espejo de falla

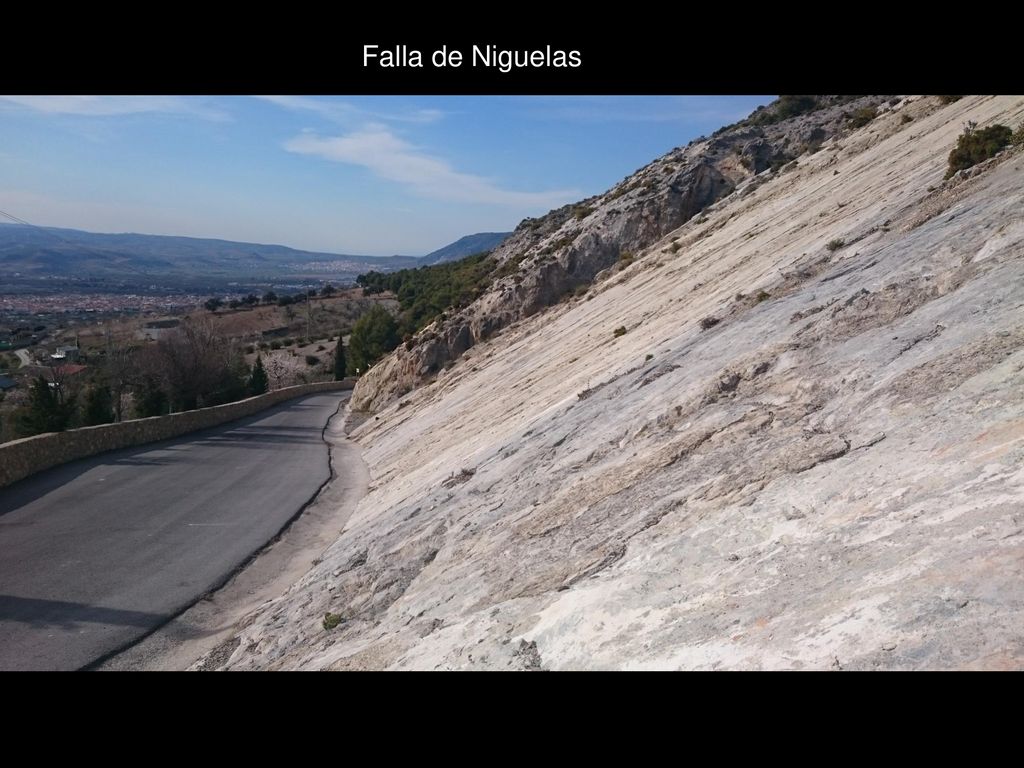

5 Falla de Niguelas

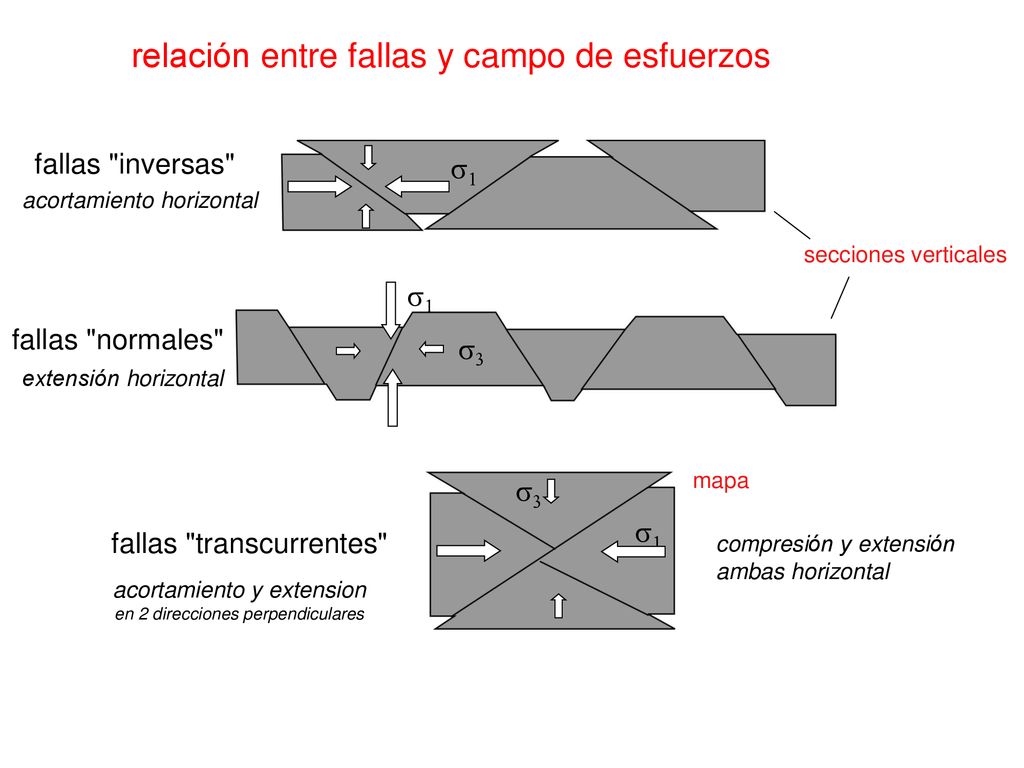

6 relación entre fallas y campo de esfuerzos
fallas "inversas"  acortamiento horizontal secciones verticales   fallas "normales" extensión horizontal mapa   fallas "transcurrentes" compresión y extensión ambas horizontal acortamiento y extension en 2 direcciones perpendiculares

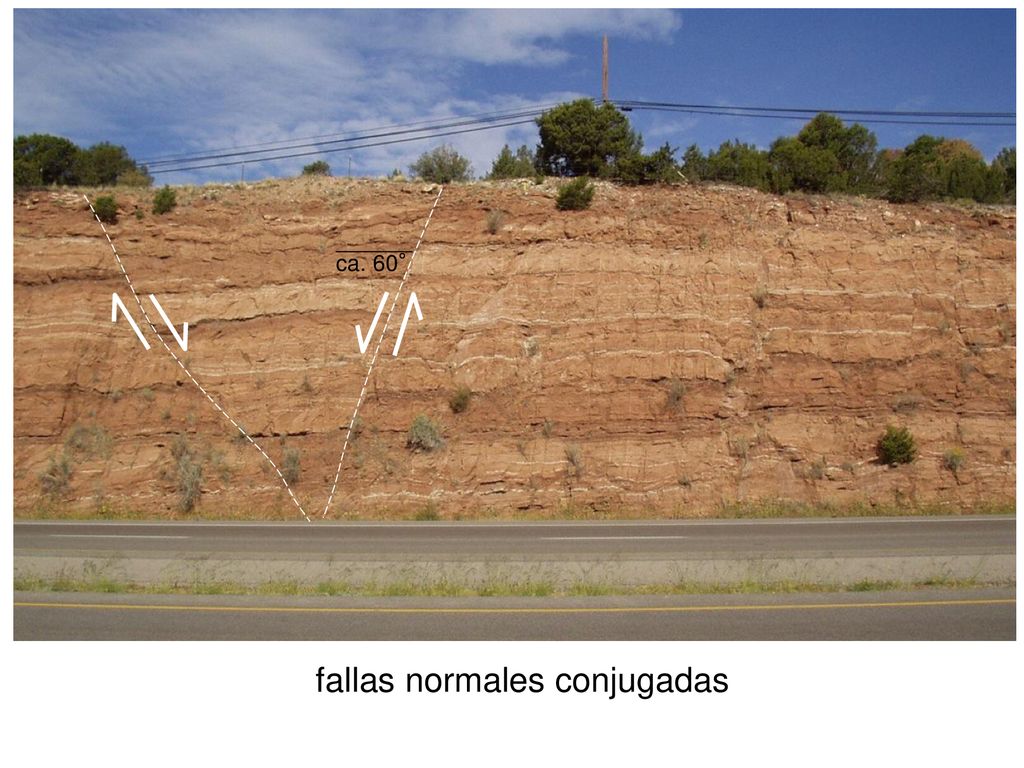

7 fallas normales conjugadas
ca. 60° fallas normales conjugadas

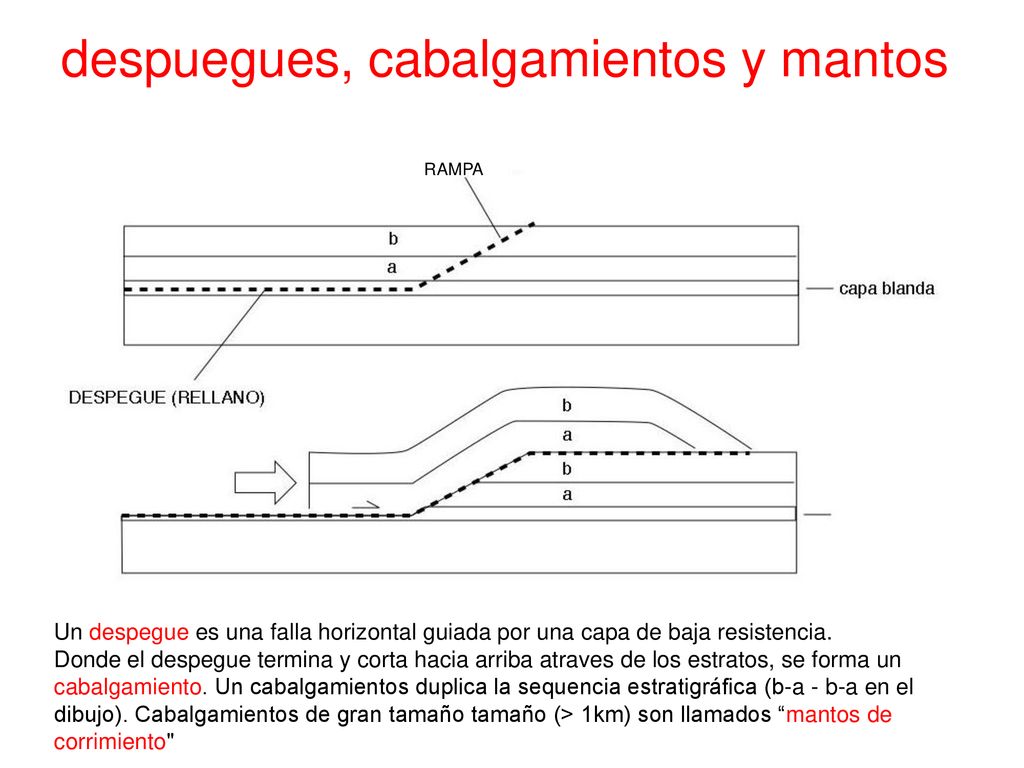

8 despuegues, cabalgamientos y mantos
RAMPA Un despegue es una falla horizontal guiada por una capa de baja resistencia. Donde el despegue termina y corta hacia arriba atraves de los estratos, se forma un cabalgamiento. Un cabalgamientos duplica la sequencia estratigráfica (b-a - b-a en el dibujo). Cabalgamientos de gran tamaño tamaño (> 1km) son llamados “mantos de corrimiento"

9

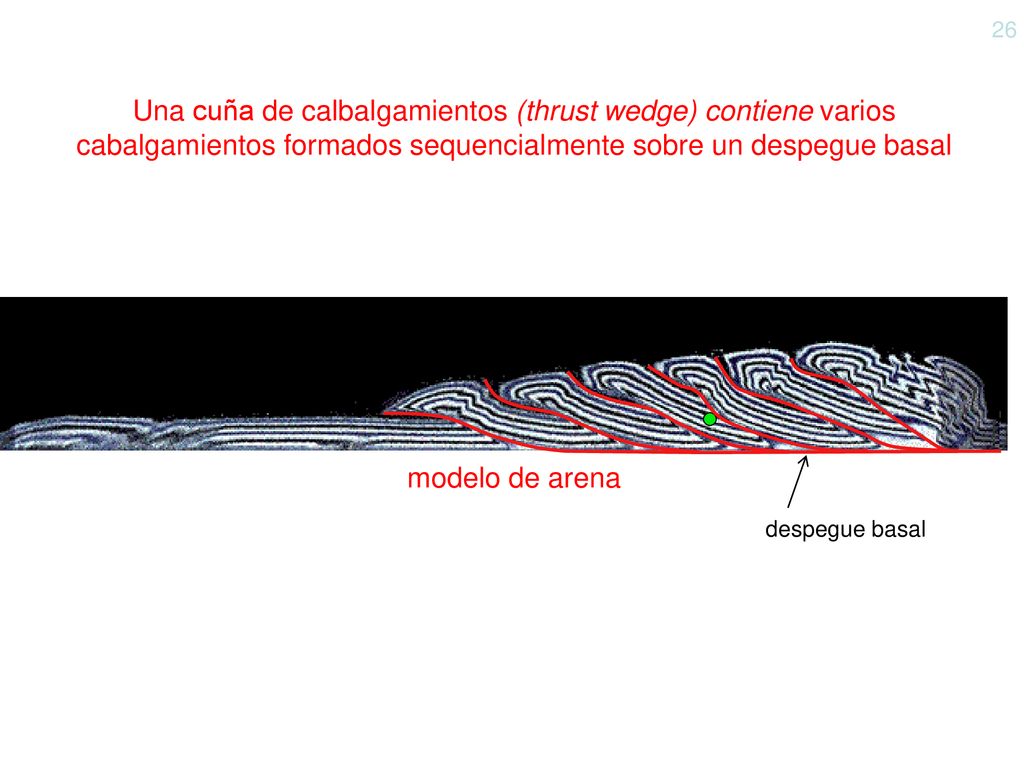

10 26 Una cuña de calbalgamientos (thrust wedge) contiene varios cabalgamientos formados sequencialmente sobre un despegue basal modelo de arena despegue basal

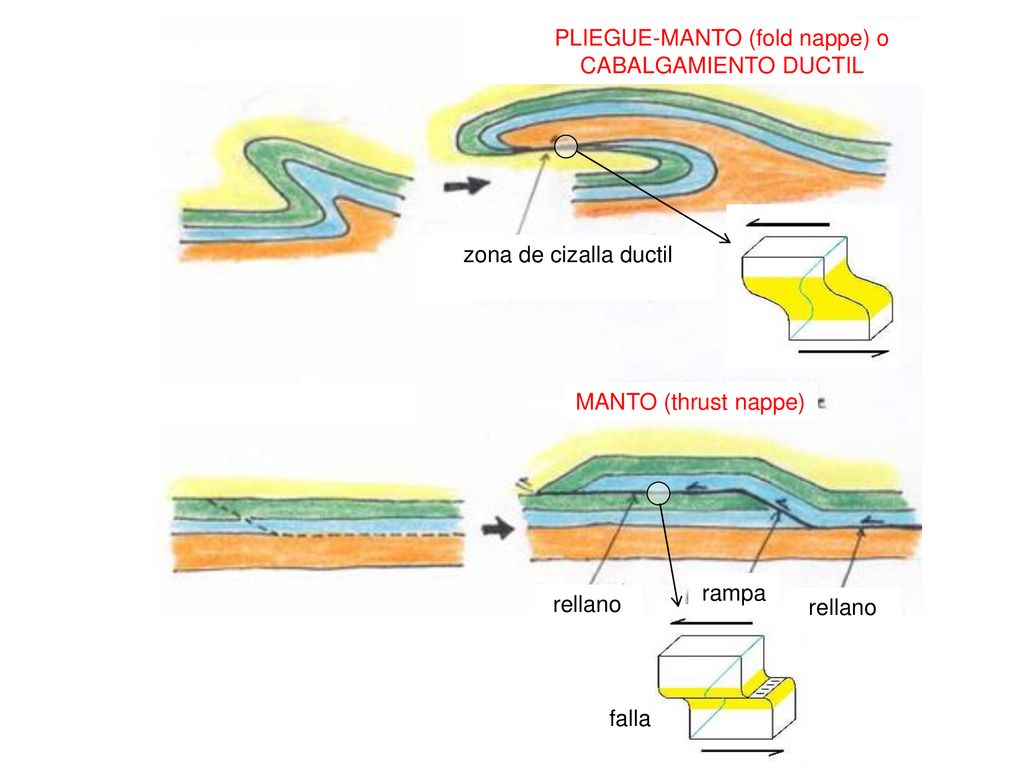

11 PLIEGUE-MANTO (fold nappe) o CABALGAMIENTO DUCTIL anticlinal
zona de cizalla ductil despegue (detachment) MANTO (thrust nappe) rampa rellano rellano falla

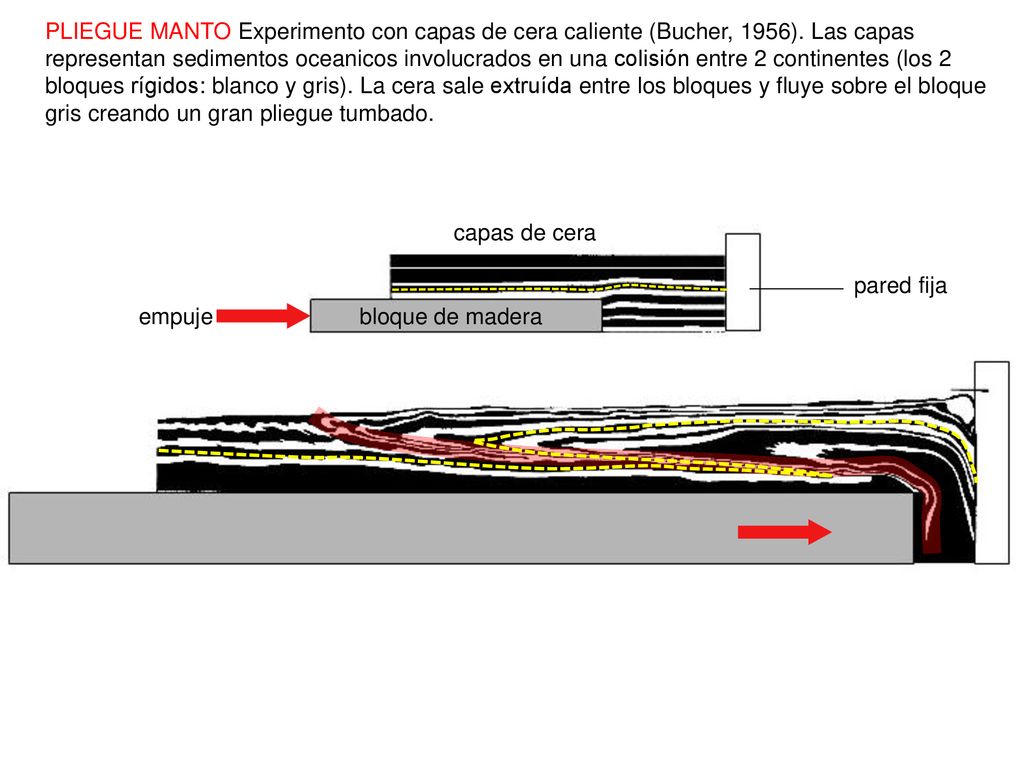

12 PLIEGUE MANTO Experimento con capas de cera caliente (Bucher, 1956)
PLIEGUE MANTO Experimento con capas de cera caliente (Bucher, 1956). Las capas representan sedimentos oceanicos involucrados en una colisión entre 2 continentes (los 2 bloques rígidos: blanco y gris). La cera sale extruída entre los bloques y fluye sobre el bloque gris creando un gran pliegue tumbado. capas de cera pared fija empuje bloque de madera

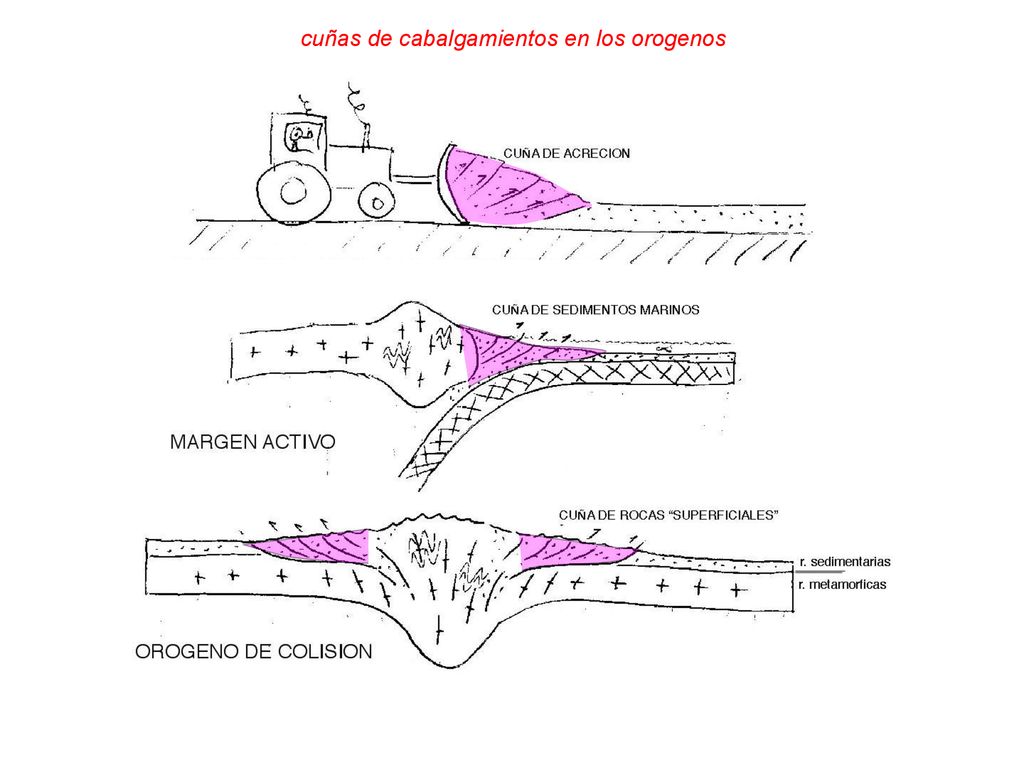

13 cuñas de cabalgamientos en los orogenos

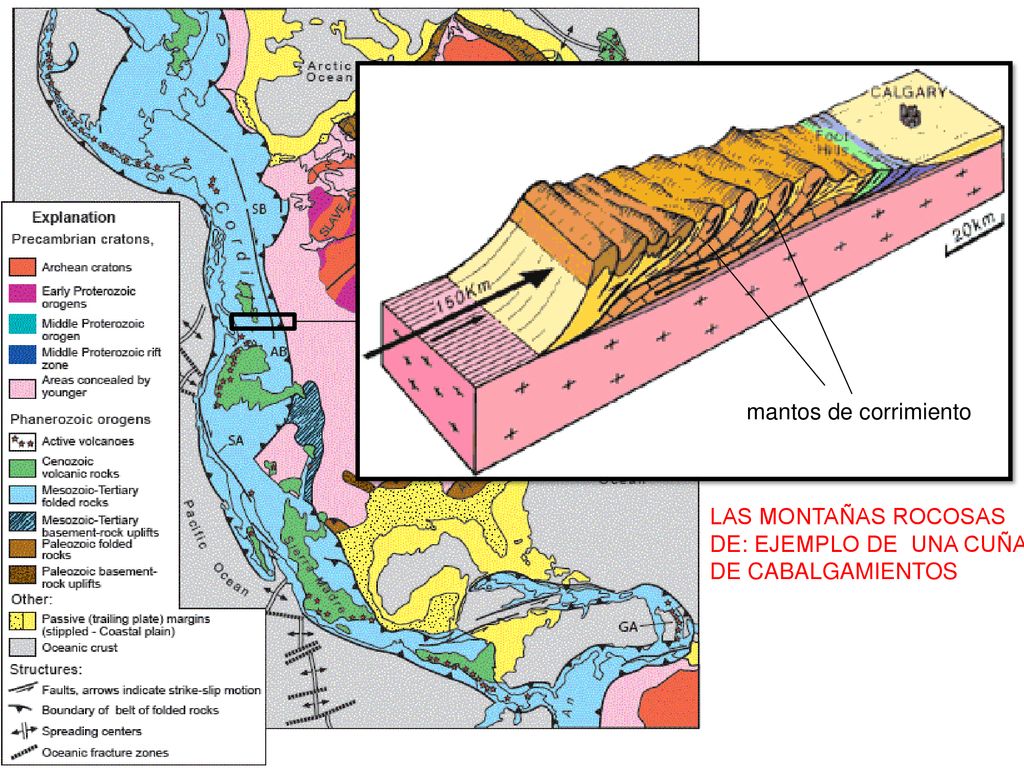

14 mantos de corrimiento LAS MONTAÑAS ROCOSAS DE: EJEMPLO DE UNA CUÑA DE CABALGAMIENTOS

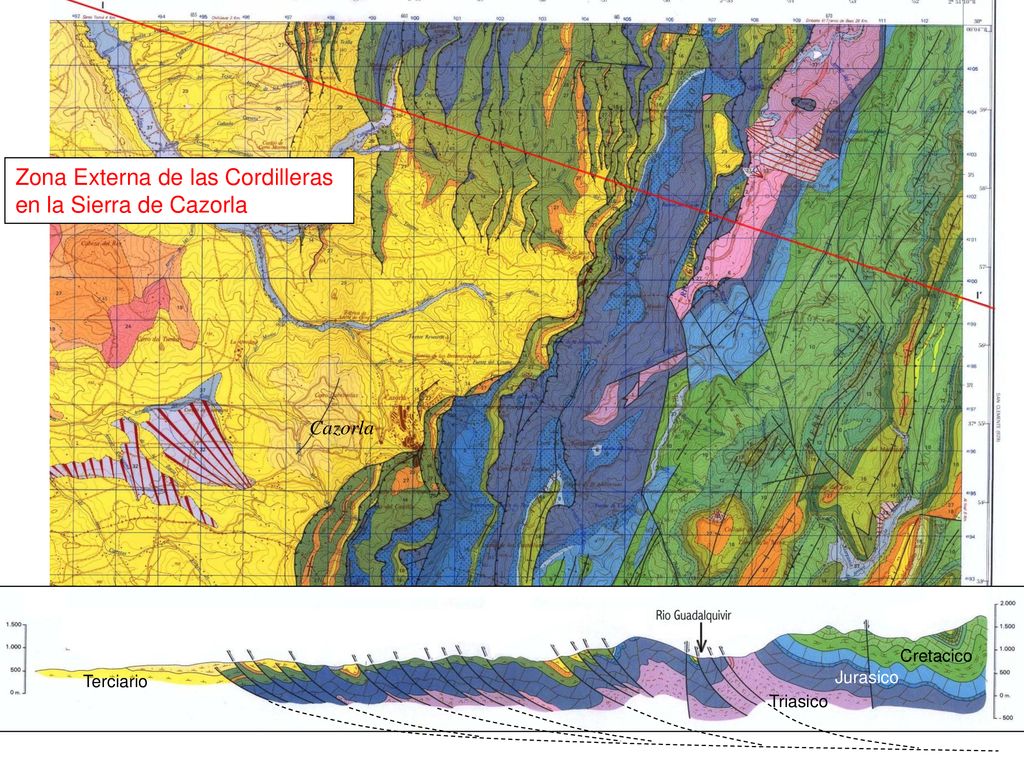

15 Zona Externa de las Cordilleras en la Sierra de Cazorla
Cretacico Terciario Jurasico Triasico

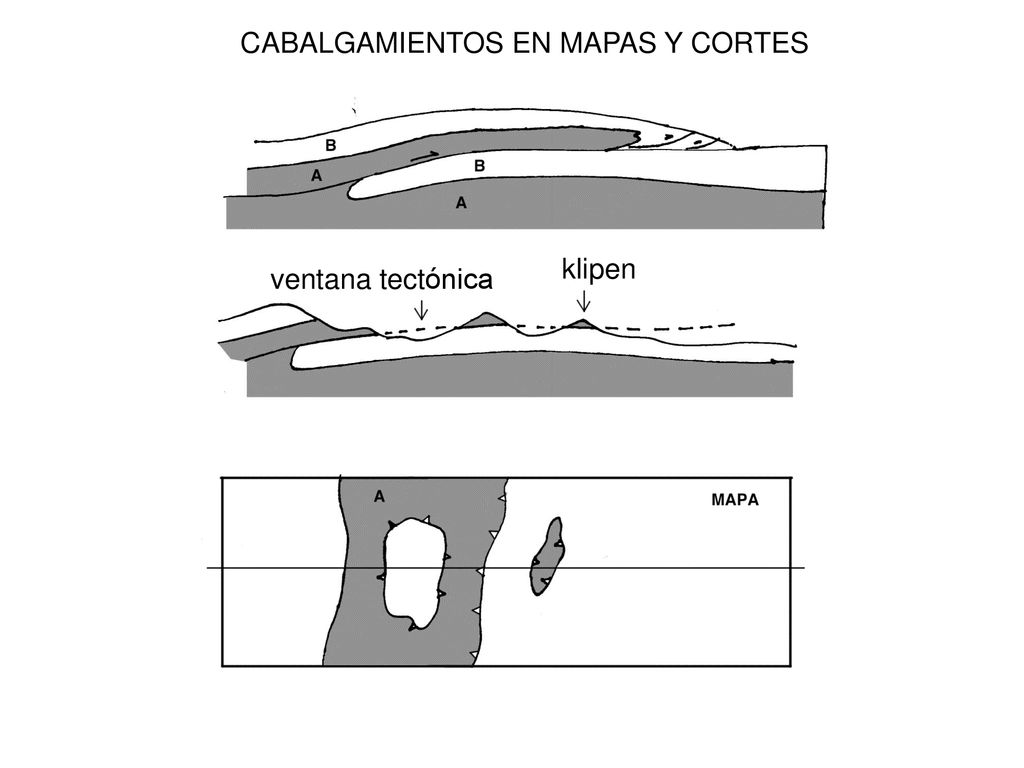

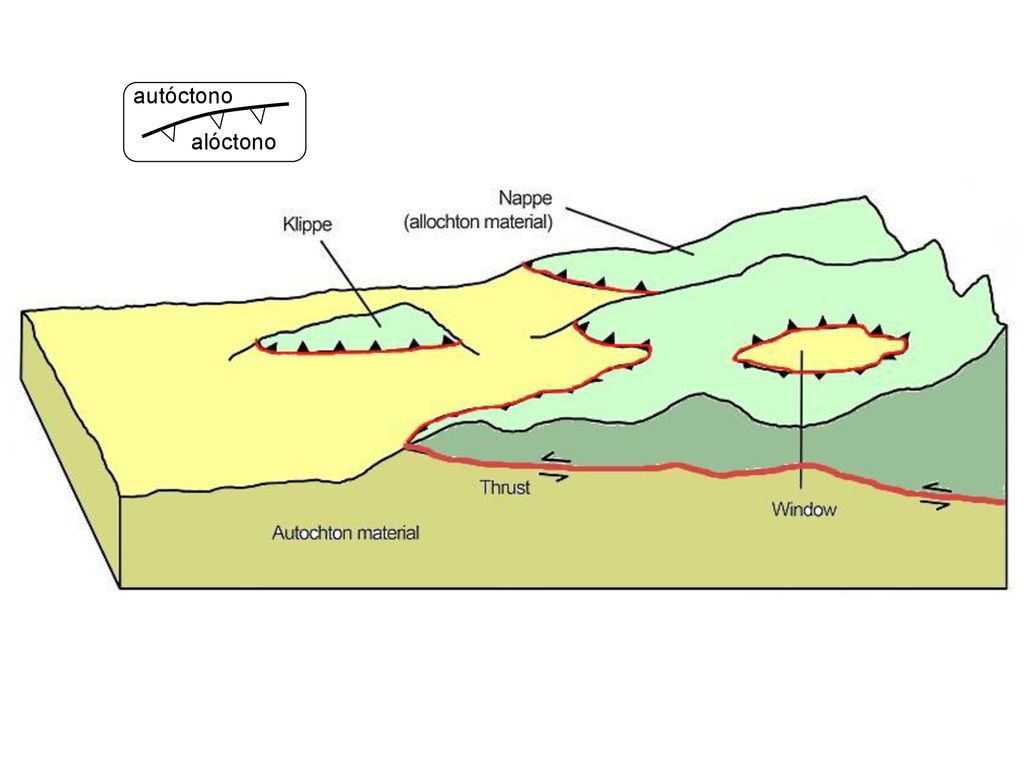

16 CABALGAMIENTOS EN MAPAS Y CORTES
klipen ventana tectónica

17 autóctono alóctono

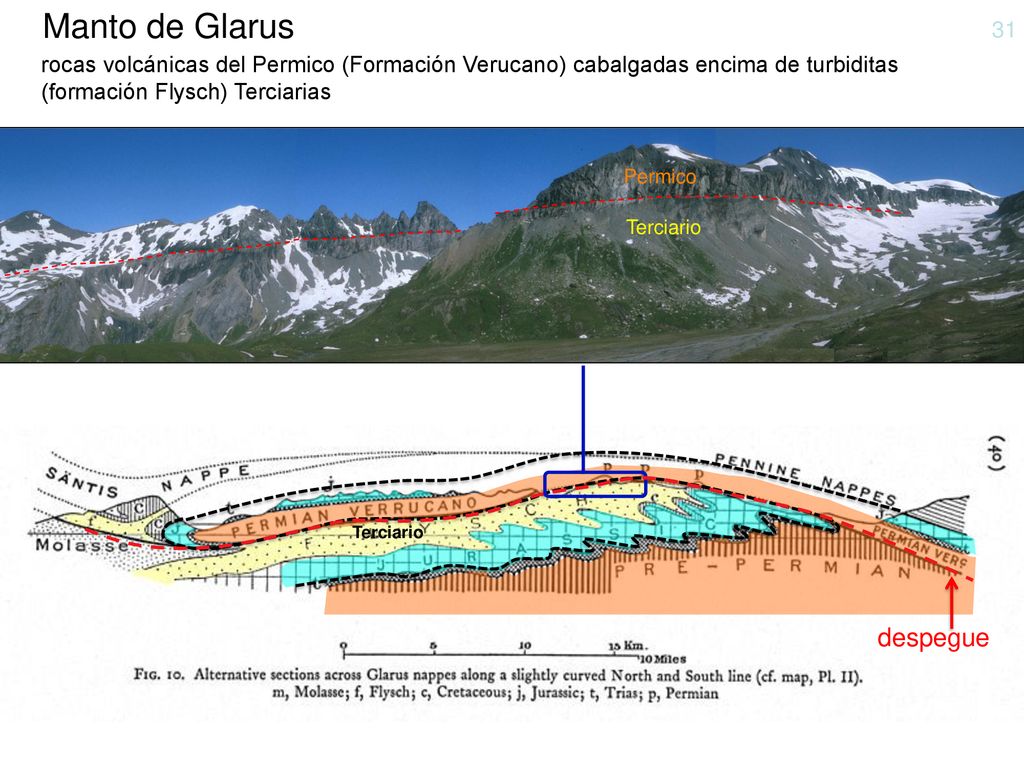

18 Manto de Glarus despegue 31
rocas volcánicas del Permico (Formación Verucano) cabalgadas encima de turbiditas (formación Flysch) Terciarias Permico Terciario Terciario despegue

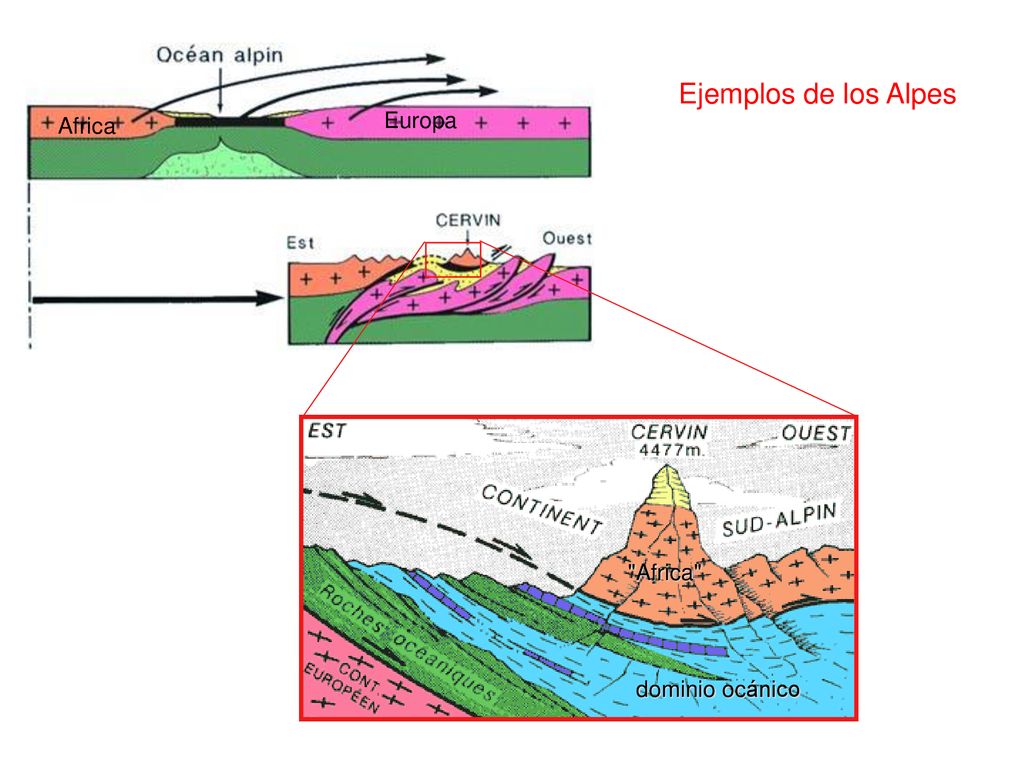

19 Ejemplos de los Alpes Africa Europa "Africa" dominio ocánico

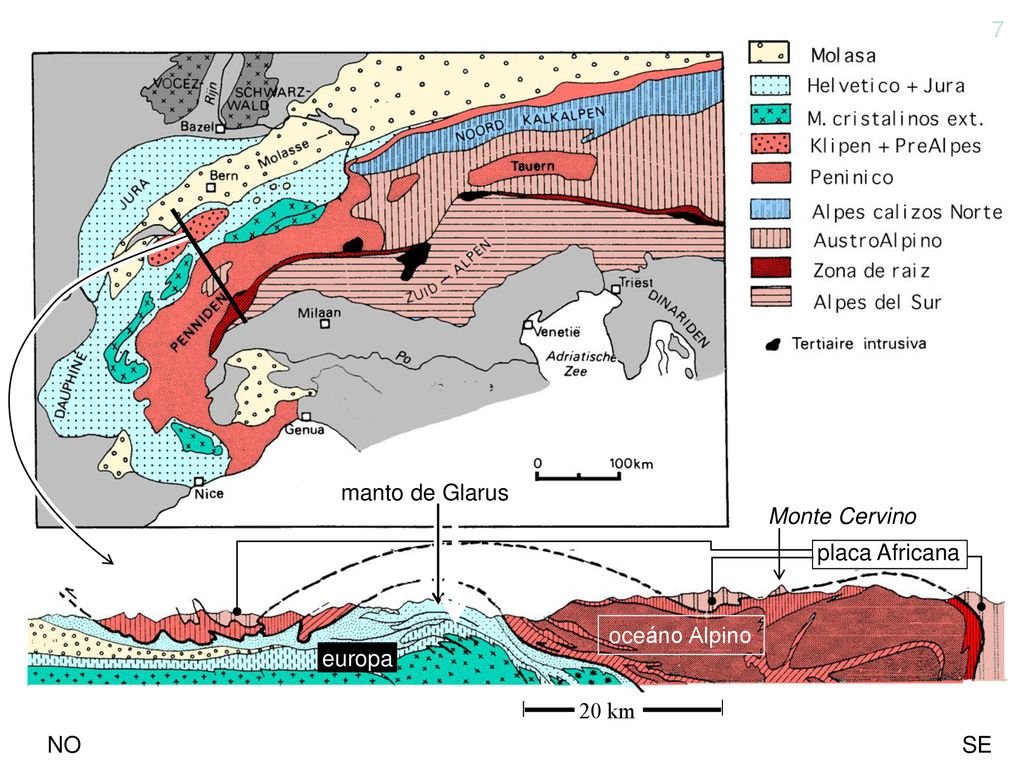

20 7 manto de Glarus Monte Cervino placa Africana oceáno Alpino europa 20 km NO SE

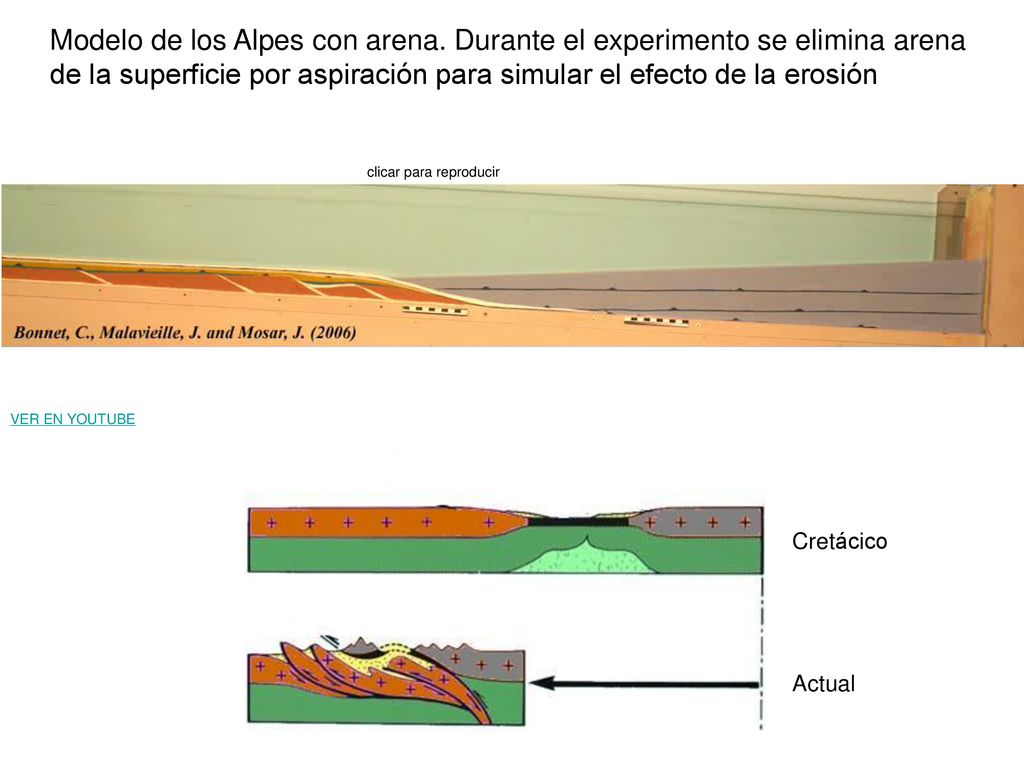

21 Modelo de los Alpes con arena
Modelo de los Alpes con arena. Durante el experimento se elimina arena de la superficie por aspiración para simular el efecto de la erosión clicar para reproducir VER EN YOUTUBE Cretácico Actual
