Sistemas Hidroneumáticos

Sistemas Hidroneumáticos
INSTALACIONES SANITARIAS Integrantes: Vélez Solórzano Génesis Villacrés Pincay Marcelo Harold Rodríguez Silva Sistemas Hidroneumáticos Arq. Alexi Macias Quinto Semestre “B”

Se denomina así a un equipo constituido básicamente por un tanque herméticamente cerrado en el cual se almacena agua y aire a presión con valores convenientes para su distribución y utilización de agua Sistemas Hidroneumáticos

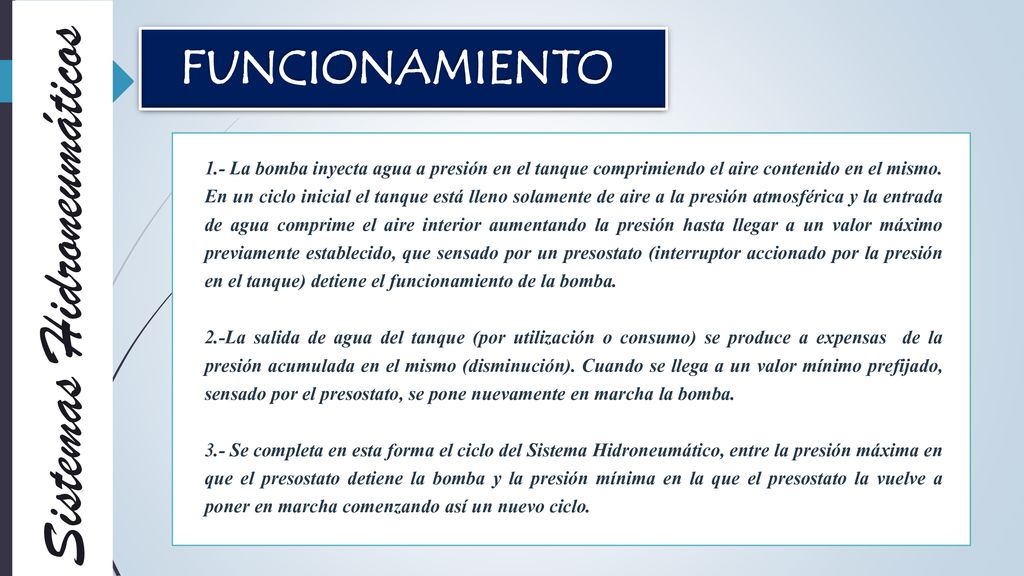

FUNCIONAMIENTO 1.- La bomba inyecta agua a presión en el tanque comprimiendo el aire contenido en el mismo. En un ciclo inicial el tanque está lleno solamente de aire a la presión atmosférica y la entrada de agua comprime el aire interior aumentando la presión hasta llegar a un valor máximo previamente establecido, que sensado por un presostato (interruptor accionado por la presión en el tanque) detiene el funcionamiento de la bomba. 2.-La salida de agua del tanque (por utilización o consumo) se produce a expensas de la presión acumulada en el mismo (disminución). Cuando se llega a un valor mínimo prefijado, sensado por el presostato, se pone nuevamente en marcha la bomba. 3.- Se completa en esta forma el ciclo del Sistema Hidroneumático, entre la presión máxima en que el presostato detiene la bomba y la presión mínima en la que el presostato la vuelve a poner en marcha comenzando así un nuevo ciclo. Sistemas Hidroneumáticos

A través de un sistema de bombas pasa al recipiente de presión

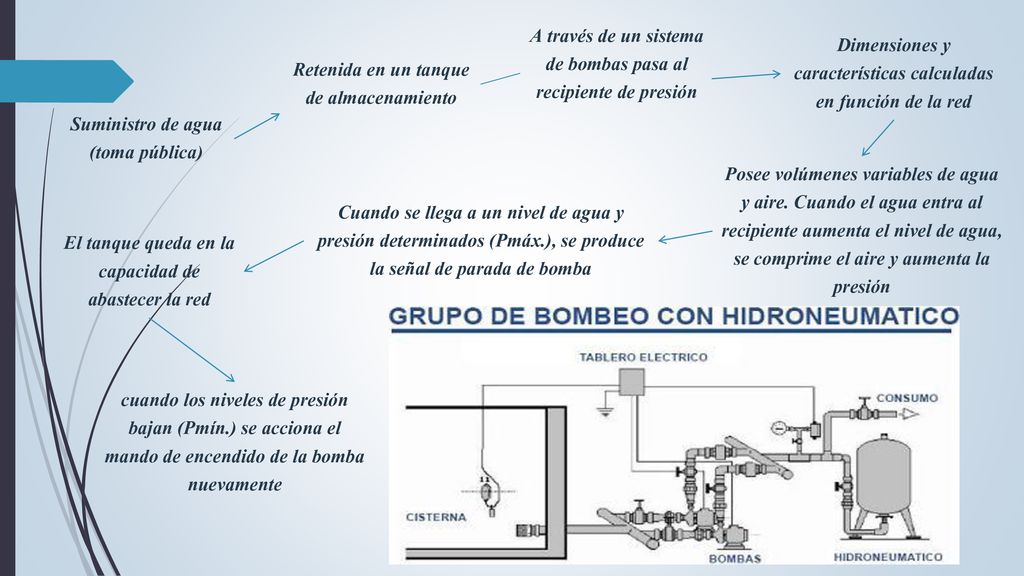

Dimensiones y características calculadas en función de la red Retenida en un tanque de almacenamiento Suministro de agua (toma pública) Posee volúmenes variables de agua y aire. Cuando el agua entra al recipiente aumenta el nivel de agua, se comprime el aire y aumenta la presión Cuando se llega a un nivel de agua y presión determinados (Pmáx.), se produce la señal de parada de bomba El tanque queda en la capacidad de abastecer la red cuando los niveles de presión bajan (Pmín.) se acciona el mando de encendido de la bomba nuevamente

FUNCIONAMIENTO Sistemas Hidroneumáticos

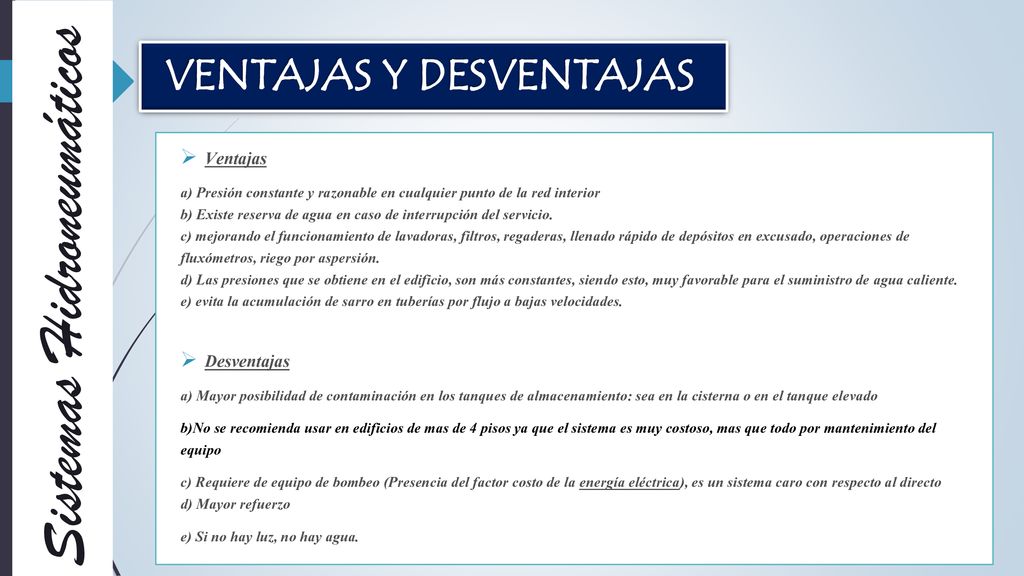

VENTAJAS Y DESVENTAJAS Ventajas a) Presión constante y razonable en cualquier punto de la red interior b) Existe reserva de agua en caso de interrupción del servicio. c) mejorando el funcionamiento de lavadoras, filtros, regaderas, llenado rápido de depósitos en excusado, operaciones de fluxómetros, riego por aspersión. d) Las presiones que se obtiene en el edificio, son más constantes, siendo esto, muy favorable para el suministro de agua caliente. e) evita la acumulación de sarro en tuberías por flujo a bajas velocidades. Desventajas a) Mayor posibilidad de contaminación en los tanques de almacenamiento: sea en la cisterna o en el tanque elevado b)No se recomienda usar en edificios de mas de 4 pisos ya que el sistema es muy costoso, mas que todo por mantenimiento del equipo c) Requiere de equipo de bombeo (Presencia del factor costo de la energía eléctrica), es un sistema caro con respecto al directo d) Mayor refuerzo e) Si no hay luz, no hay agua. Sistemas Hidroneumáticos

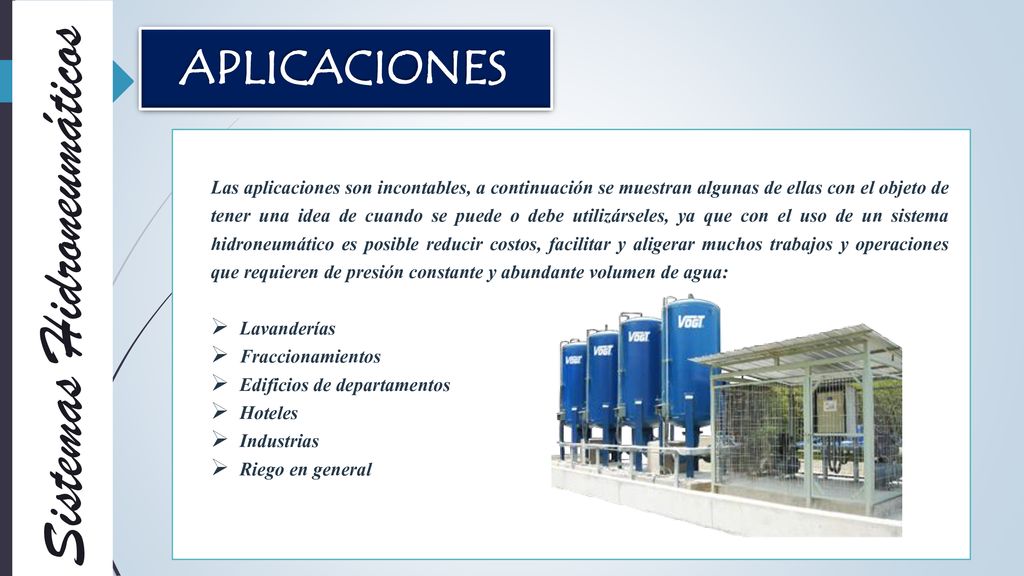

APLICACIONES Las aplicaciones son incontables, a continuación se muestran algunas de ellas con el objeto de tener una idea de cuando se puede o debe utilizárseles, ya que con el uso de un sistema hidroneumático es posible reducir costos, facilitar y aligerar muchos trabajos y operaciones que requieren de presión constante y abundante volumen de agua: Lavanderías Fraccionamientos Edificios de departamentos Hoteles Industrias Riego en general Sistemas Hidroneumáticos

TIPOS DE SISTEMAS HIDRONEUMÁTICOS

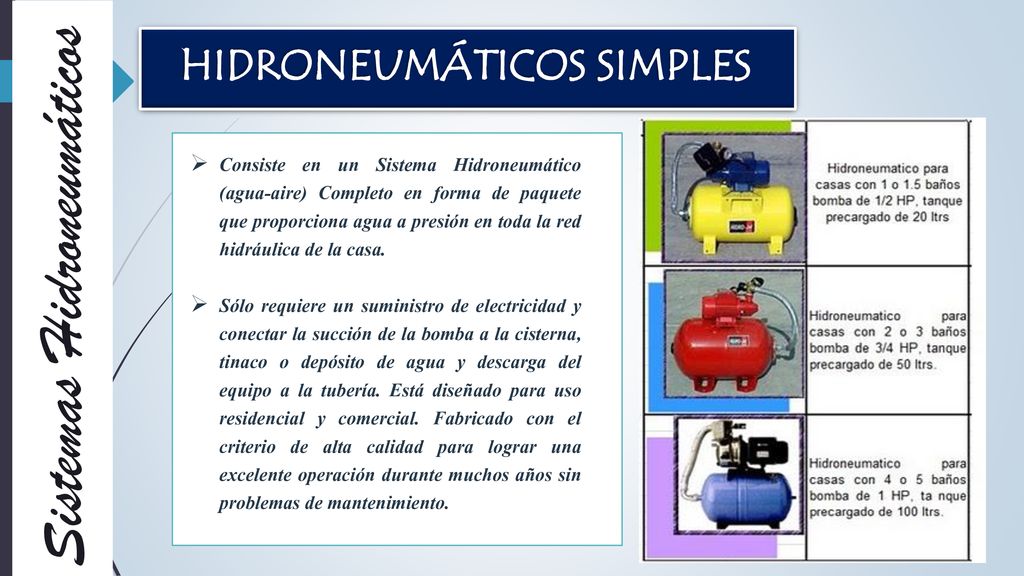

HIDRONEUMÁTICOS SIMPLES Consiste en un Sistema Hidroneumático (agua-aire) Completo en forma de paquete que proporciona agua a presión en toda la red hidráulica de la casa. Sólo requiere un suministro de electricidad y conectar la succión de la bomba a la cisterna, tinaco o depósito de agua y descarga del equipo a la tubería. Está diseñado para uso residencial y comercial. Fabricado con el criterio de alta calidad para lograr una excelente operación durante muchos años sin problemas de mantenimiento. Sistemas Hidroneumáticos

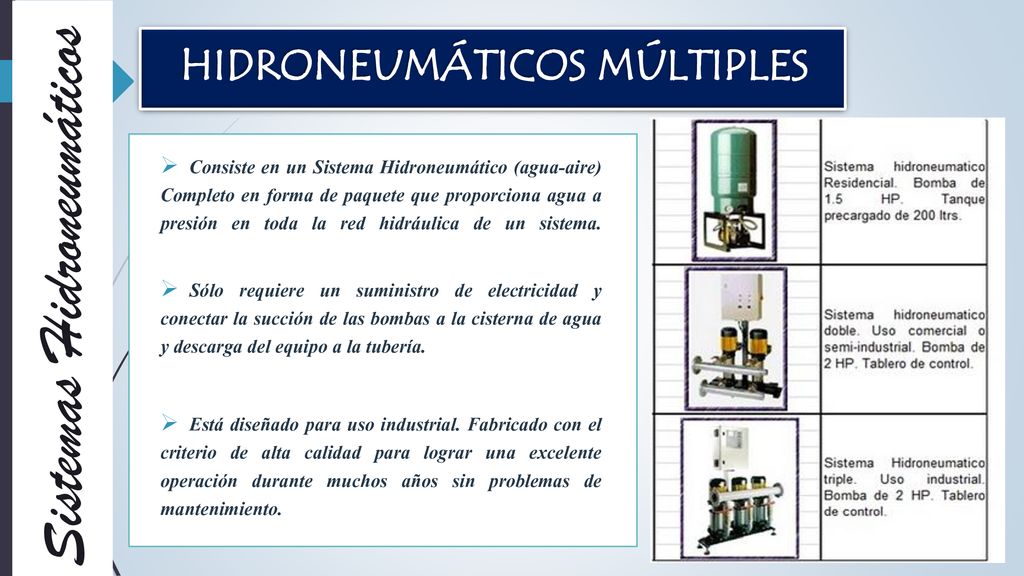

HIDRONEUMÁTICOS MÚLTIPLES Consiste en un Sistema Hidroneumático (agua-aire) Completo en forma de paquete que proporciona agua a presión en toda la red hidráulica de un sistema. Sólo requiere un suministro de electricidad y conectar la succión de las bombas a la cisterna de agua y descarga del equipo a la tubería. Está diseñado para uso industrial. Fabricado con el criterio de alta calidad para lograr una excelente operación durante muchos años sin problemas de mantenimiento. Sistemas Hidroneumáticos

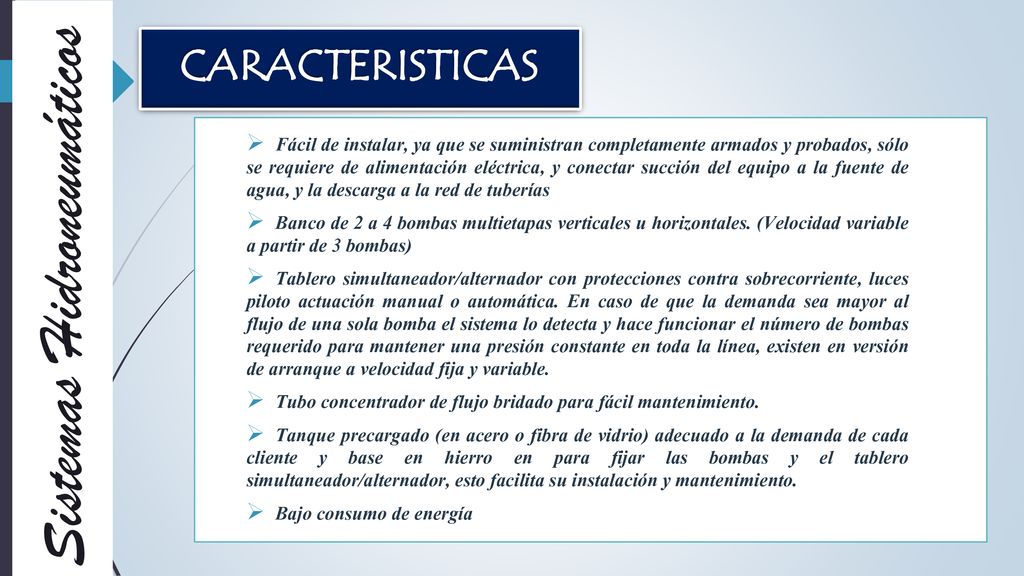

CARACTERISTICAS Fácil de instalar, ya que se suministran completamente armados y probados, sólo se requiere de alimentación eléctrica, y conectar succión del equipo a la fuente de agua, y la descarga a la red de tuberías Banco de 2 a 4 bombas multietapas verticales u horizontales. (Velocidad variable a partir de 3 bombas) Tablero simultaneador/alternador con protecciones contra sobrecorriente, luces piloto actuación manual o automática. En caso de que la demanda sea mayor al flujo de una sola bomba el sistema lo detecta y hace funcionar el número de bombas requerido para mantener una presión constante en toda la línea, existen en versión de arranque a velocidad fija y variable. Tubo concentrador de flujo bridado para fácil mantenimiento. Tanque precargado (en acero o fibra de vidrio) adecuado a la demanda de cada cliente y base en hierro en para fijar las bombas y el tablero simultaneador/alternador, esto facilita su instalación y mantenimiento. Bajo consumo de energía Sistemas Hidroneumáticos

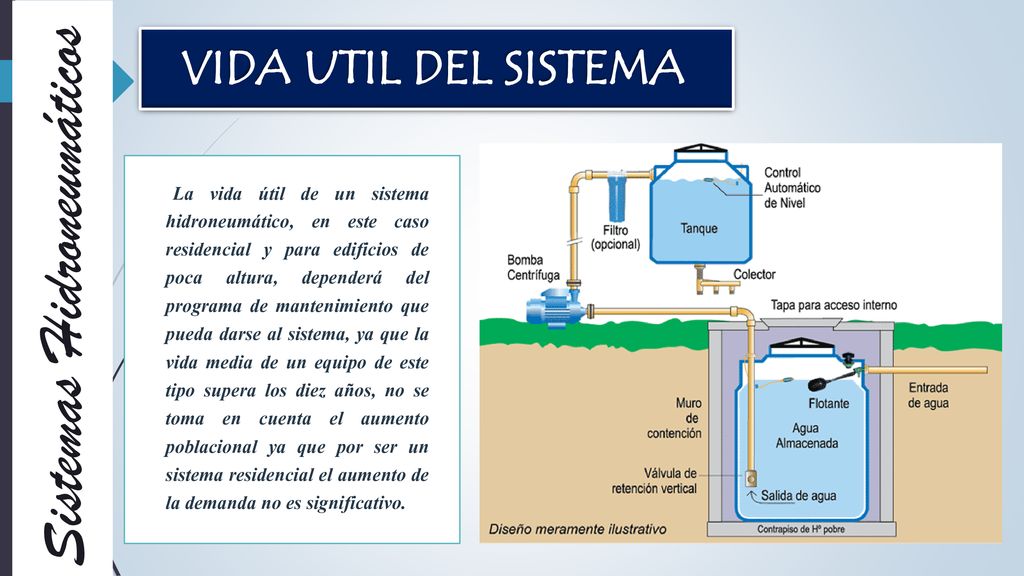

VIDA UTIL DEL SISTEMA La vida útil de un sistema hidroneumático, en este caso residencial y para edificios de poca altura, dependerá del programa de mantenimiento que pueda darse al sistema, ya que la vida media de un equipo de este tipo supera los diez años, no se toma en cuenta el aumento poblacional ya que por ser un sistema residencial el aumento de la demanda no es significativo. Sistemas Hidroneumáticos

INSTALACIÓN DE UN EQUIPO HIDRONEUMÁTICO

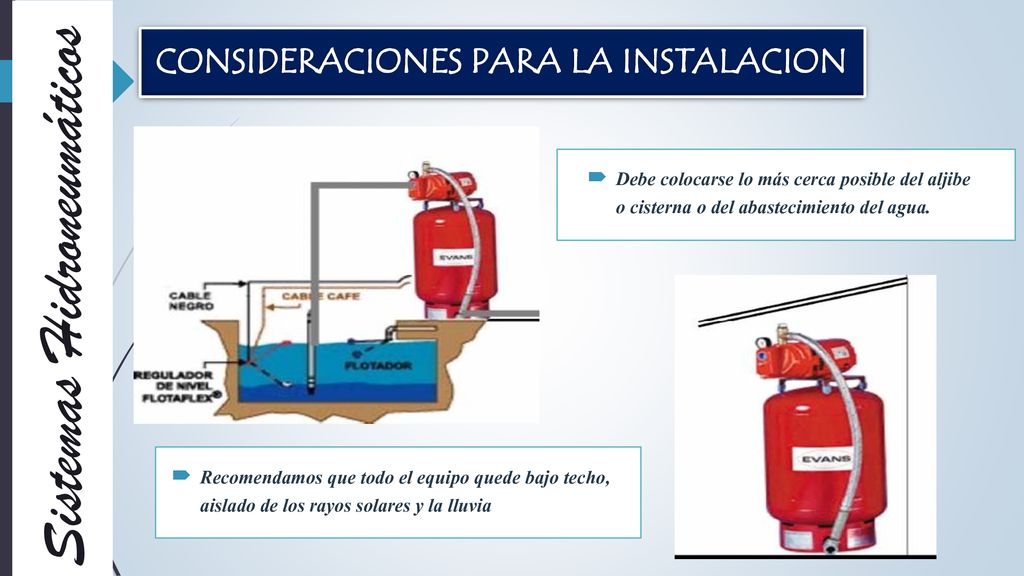

CONSIDERACIONES PARA LA INSTALACION Debe colocarse lo más cerca posible del aljibe o cisterna o del abastecimiento del agua. Sistemas Hidroneumáticos Recomendamos que todo el equipo quede bajo techo, aislado de los rayos solares y la lluvia

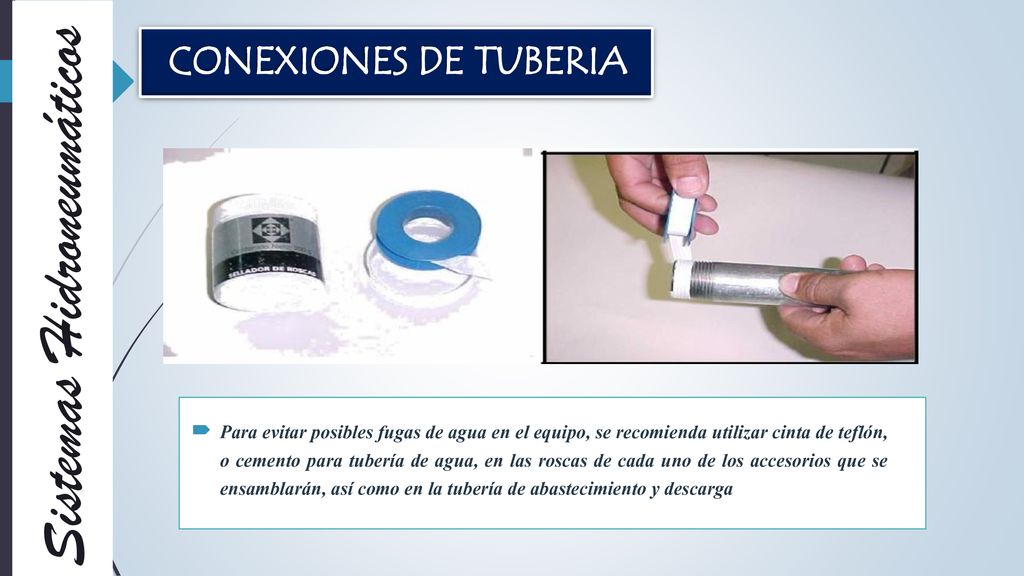

CONEXIONES DE TUBERIA Sistemas Hidroneumáticos Para evitar posibles fugas de agua en el equipo, se recomienda utilizar cinta de teflón, o cemento para tubería de agua, en las roscas de cada uno de los accesorios que se ensamblarán, así como en la tubería de abastecimiento y descarga

CONEXIONES DE TUBERIA Se recomienda que el diámetro de la tubería sea igual que el diámetro de descarga dela bomba, se recomienda utilizar tubería nueva, de preferencia de cobre para una máxima eficiencia y duración. Sistemas Hidroneumáticos Coloque el tanque hidroneumático en el lugar que haya destinado y al nivel requerido. Asegúrese de que el switch de presión y el manómetro se instale lo mas cercano posible del tanque para eliminar las falsas señales.

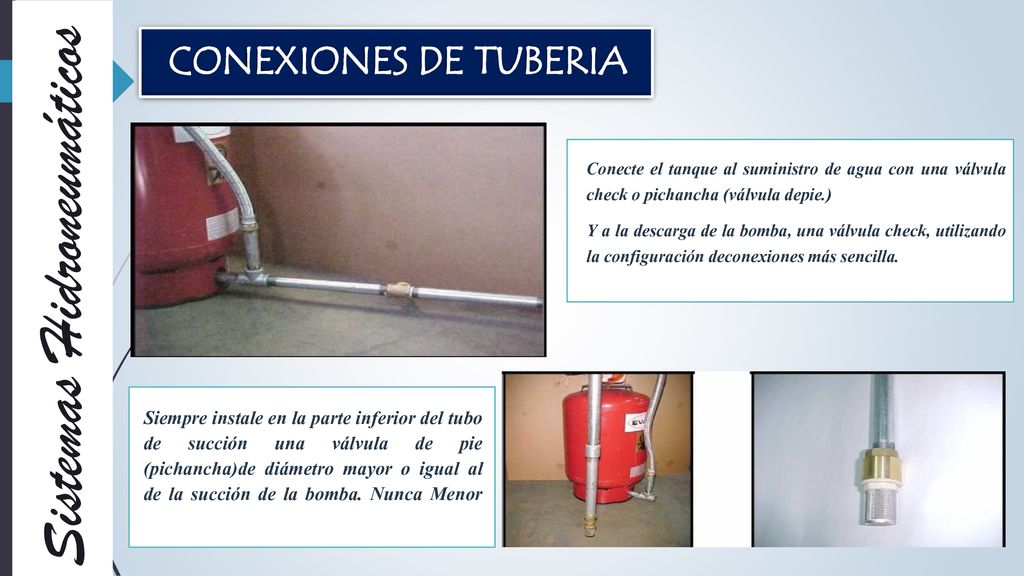

CONEXIONES DE TUBERIA Conecte el tanque al suministro de agua con una válvula check o pichancha (válvula depie.) Y a la descarga de la bomba, una válvula check, utilizando la configuración deconexiones más sencilla. Sistemas Hidroneumáticos Siempre instale en la parte inferior del tubo de succión una válvula de pie (pichancha)de diámetro mayor o igual al de la succión de la bomba. Nunca Menor

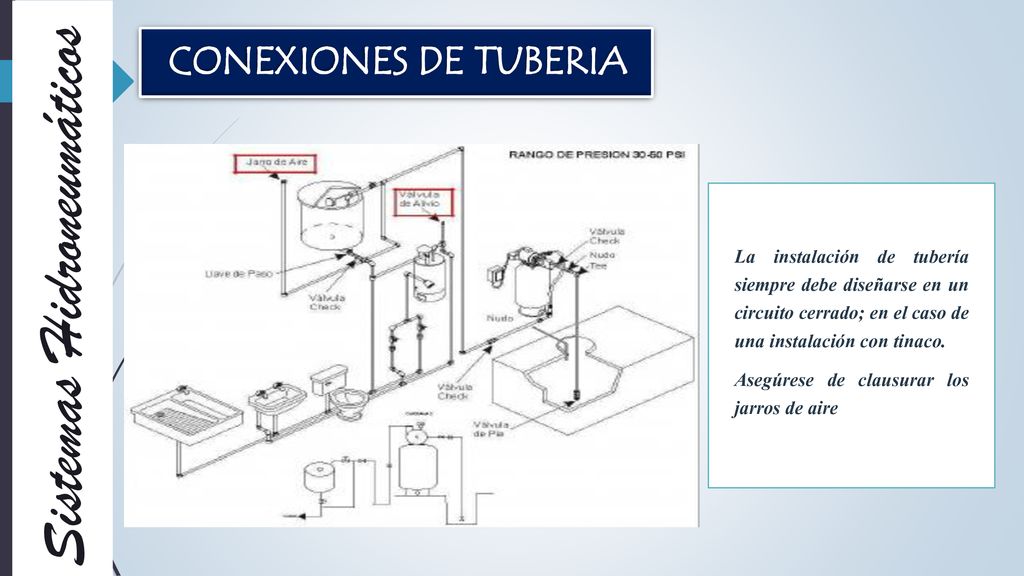

CONEXIONES DE TUBERIA La instalación de tubería siempre debe diseñarse en un circuito cerrado; en el caso de una instalación con tinaco. Asegúrese de clausurar los jarros de aire Sistemas Hidroneumáticos

CONEXIONES ELÉCTRICAS Para la instalación de la corriente verifique en la placa de su motor que voltaje debe utilizar, que corriente consume y como hacer las debidas conexiones indicadas en la placa, que el amperaje del motor no sobrepase al indicado en la placa. Sistemas Hidroneumáticos

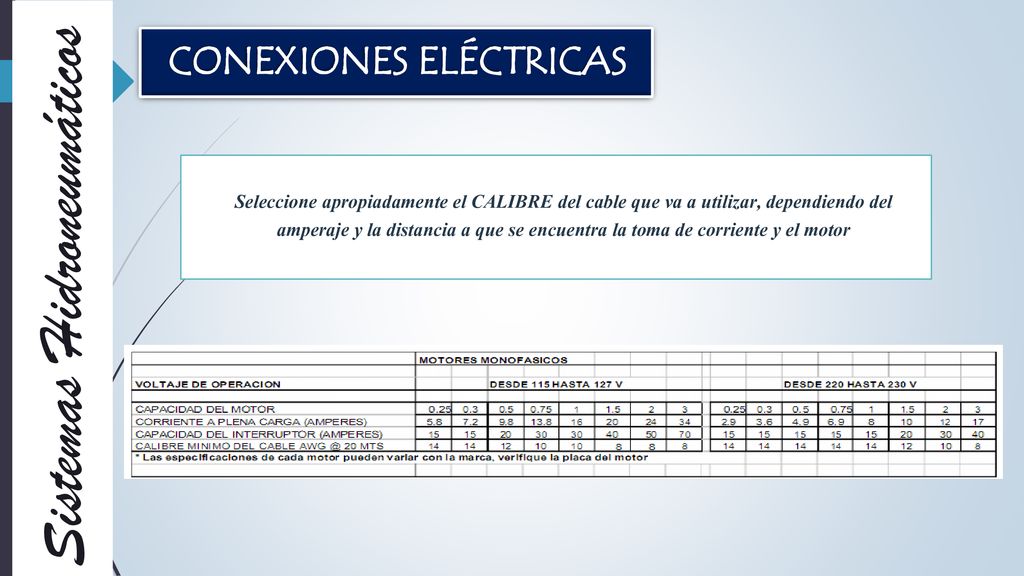

CONEXIONES ELÉCTRICAS Seleccione apropiadamente el CALIBRE del cable que va a utilizar, dependiendo del amperaje y la distancia a que se encuentra la toma de corriente y el motor Sistemas Hidroneumáticos

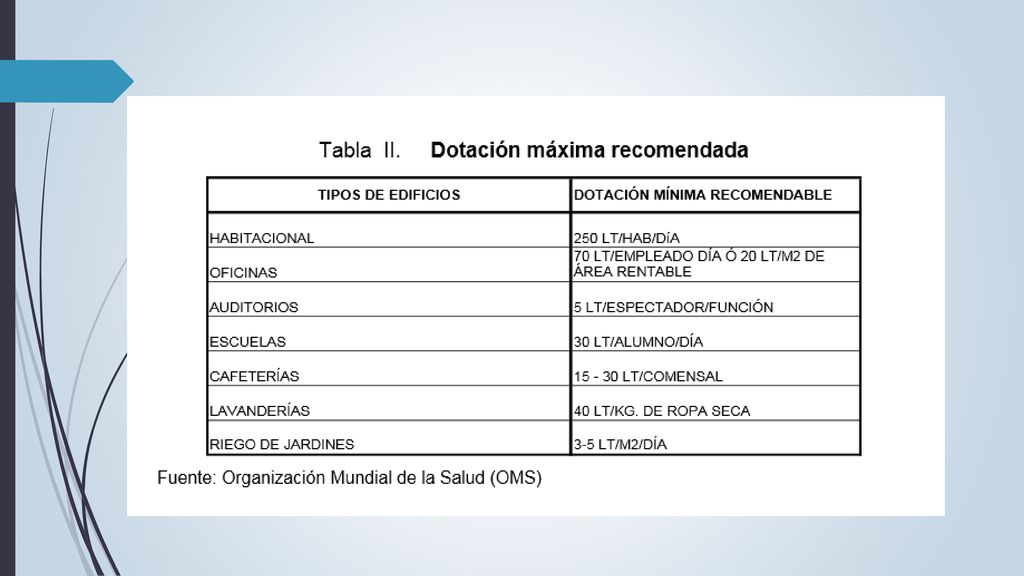

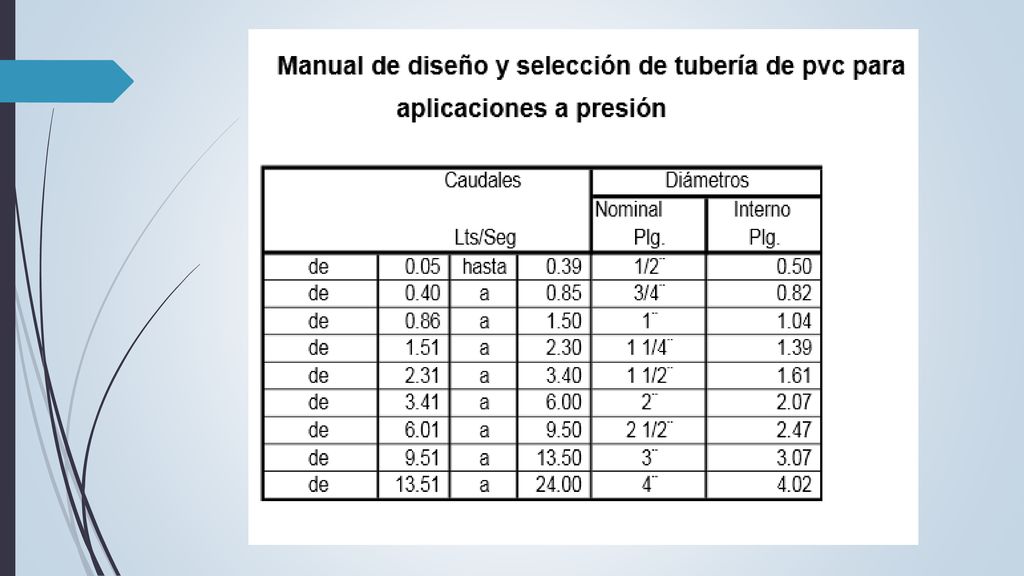

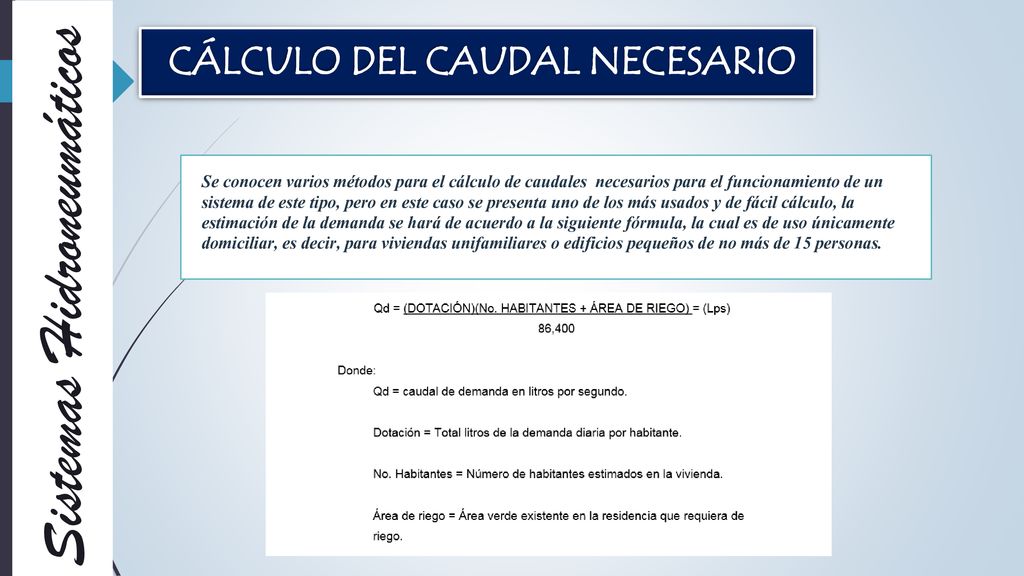

CÁLCULO DEL CAUDAL NECESARIO Se conocen varios métodos para el cálculo de caudales necesarios para el funcionamiento de un sistema de este tipo, pero en este caso se presenta uno de los más usados y de fácil cálculo, la estimación de la demanda se hará de acuerdo a la siguiente fórmula, la cual es de uso únicamente domiciliar, es decir, para viviendas unifamiliares o edificios pequeños de no más de 15 personas. Sistemas Hidroneumáticos

Sistemas Hidroneumáticos
