ETAPAS EN EL PROCESO DE FALLA

Presentación del tema: "ETAPAS EN EL PROCESO DE FALLA"— Transcripción de la presentación:

1 ETAPAS EN EL PROCESO DE FALLA
ETAPA DE DETERIORO O antes de la falla donde el suelo es esencialmente intacto. ETAPA DE FALLA Caracterizada por la formación de una superficie de falla o el movimiento de una masa importante de material ETAPA DE POST-FALLA ETAPA DE POSIBLE REACTIVACION Estabilidad de Taludes- Hebenly Celis L.

2 ETAPA DE DETERIORO O ANTES DE LA FALLA
El talud era estable pero con el tiempo sufrió un deterioro, que lo dejo listo para que un elemento activador produjera la falla. DETERIORO FISICO Agrietamiento cosismico o por tensión. Deformaciones por concentración de esfuerzos y fatiga. Ampliación de discontinuidades. Expansión y contracción. Separación de granos. Re arreglo interno. DETERIORO QUIMICO Oxidación Hidratación Solución Estabilidad de Taludes- Hebenly Celis L.

3 1.PROCESOS DE DETERIORO CAIDA DE GRANOS DESCASCARAMIENTO
FORMACION, INCLINACION Y CAIDA DE LAS LOSAS DE ROCA CAIDAS DE BLOQUES DESMORONAMIENTO DEL TALUD CAIDOS DE ROCA EROSION O LAVADO SUPERFICIAL FLUJO DE DETRITOS COLAPSO DISOLUCION El 90% de las pérdidas por deslizamientos son evitables si el problema se identifica con anterioridad y se toman medidas de prevención o control. Con el tiempo el deterioro da lugar a la necesidad de mantenimiento o construcción de obras de estabilización. Sin embargo, se le da muy poca atención en el momento del diseño y el énfasis se dirige a evitar las fallas profundas, más que a evitar los fenómenos anteriores a la falla.

4 CAIDA DE GRANOS

5 DESCASCARAMIENTO DE LA ROCA

6 FORMACION INCLINACION Y CAIDA DE LAS ROCAS

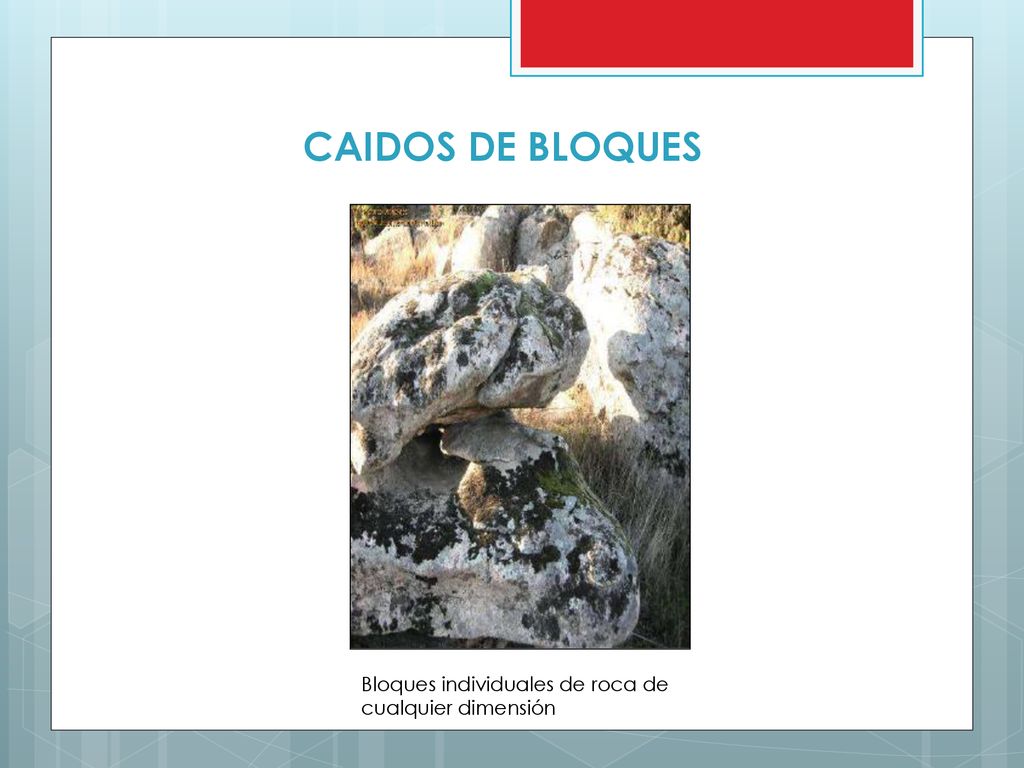

7 CAIDOS DE BLOQUES Bloques individuales de roca de cualquier dimensión

8 DESMORONAMIENTO DEL TALUD
Varios bloques de diversas dimensiones en forma semicontinua.

9 DESMORONAMIENTO DEL TALUD
Caídas de muchos bloques de roca de gran magnitud en un solo evento.

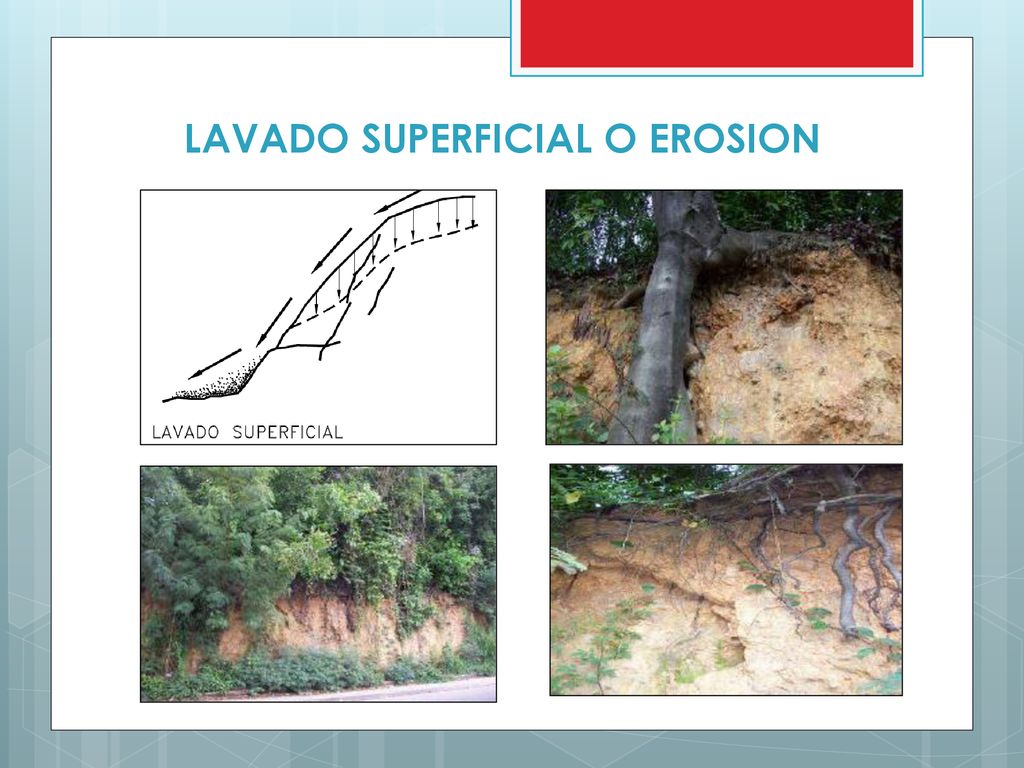

10 LAVADO SUPERFICIAL O EROSION

11 FLUJO DE DETRITOS

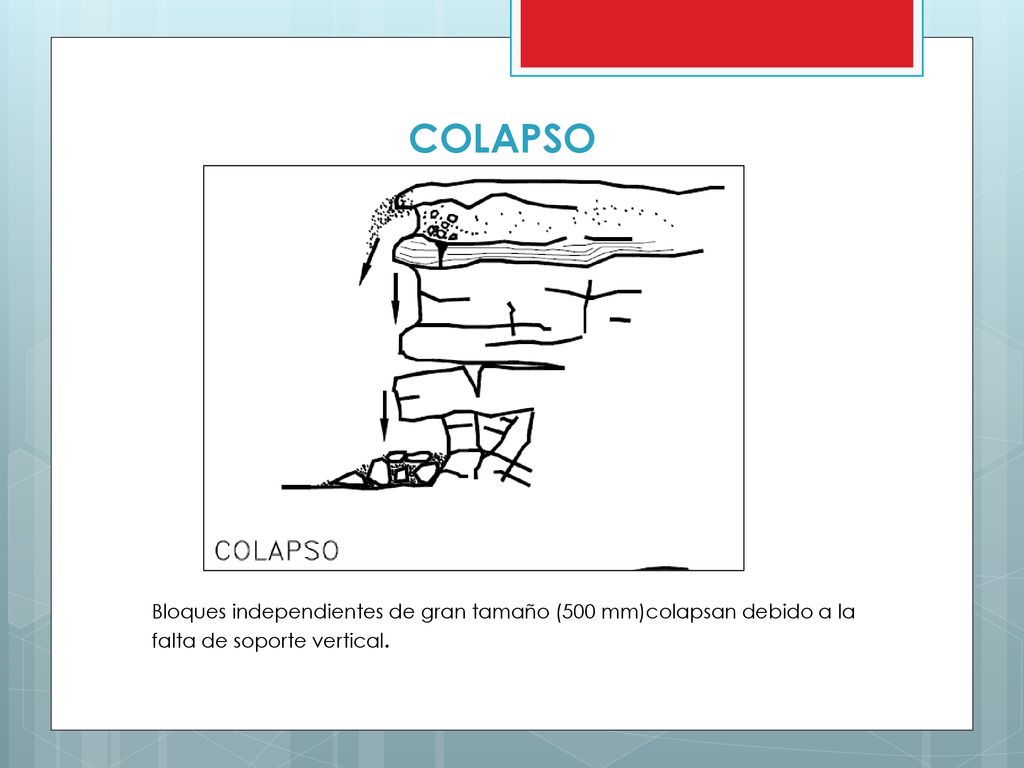

12 COLAPSO Bloques independientes de gran tamaño (500 mm)colapsan debido a la falta de soporte vertical.

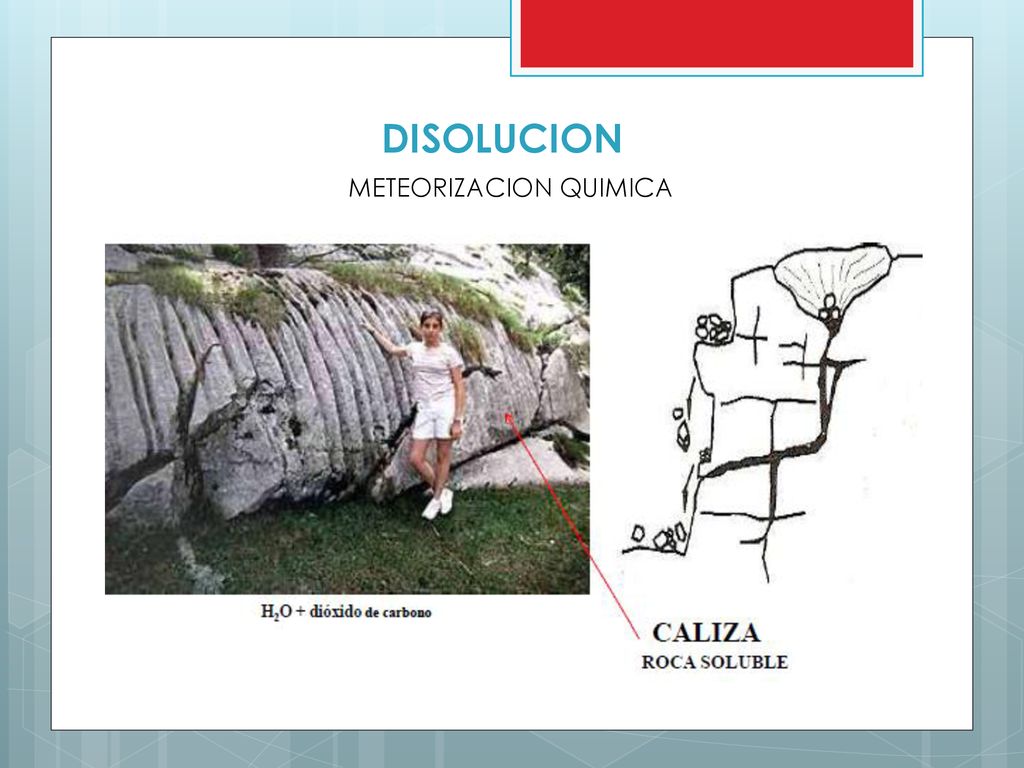

13 DISOLUCION METEORIZACION QUIMICA

14 2. ETAPA DE FALLA Caracterizada por la formación de una superficie de falla o el movimiento de una masa importante de material.

15 FACTORES QUE ORIGINAN LA FALLA
1. CONDICIONES ORIGINALES DEL TALUD (SUSCEPTIBILIDAD A LOS DESLIZAMIENTOS) 2. FACTORES DE DETERIORO (modificación lenta de las condiciones originales) 3. FACTORES DETONANTES (activación del movimiento) (procesos geomorfológicos y físicos o antro picos) 4. FALLAMIENTO o MOVIMIENTO

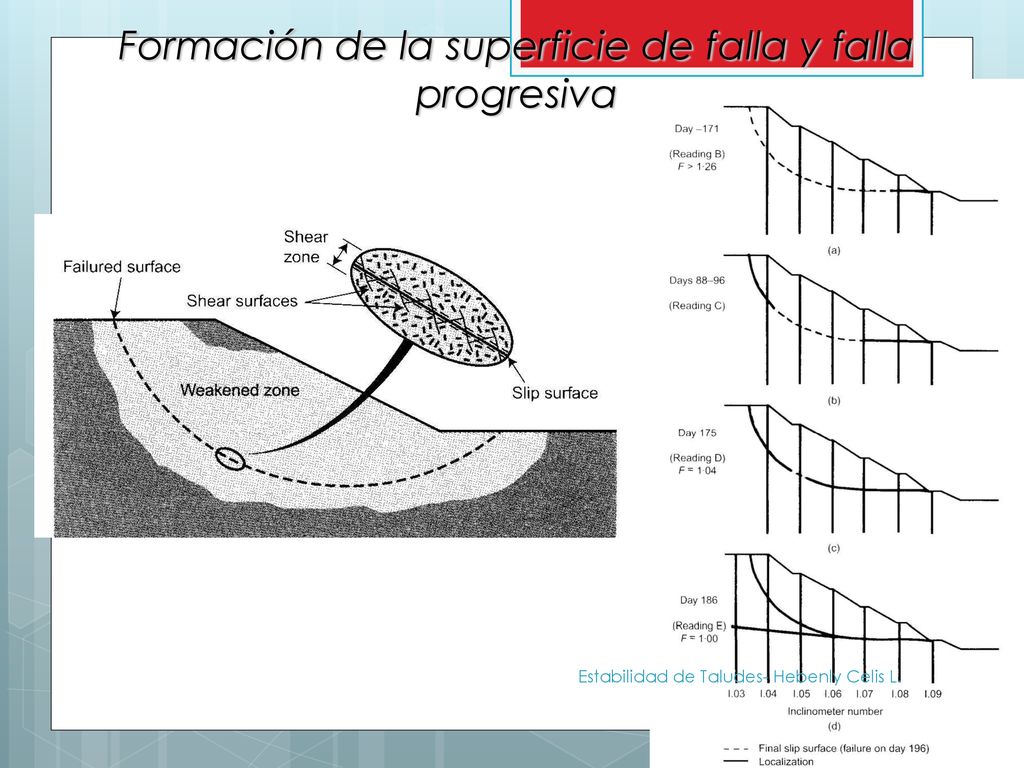

16 Formación de la superficie de falla y falla progresiva
Al superarse la resistencia al corte de un material a lo largo de una superficie de debilidad o a través de una franja estrecha de material menos resistente que el resto. Tienen normalmente su origen en una rotura local, ocasionándose posteriormente una general causada por la propagación de aquella. La masa, una vez producida la rotura puede deslizar a una distancia variable, solapándose con el terreno natural y marcando éste una superficie de separación bien definida. Estabilidad de Taludes- Hebenly Celis L.

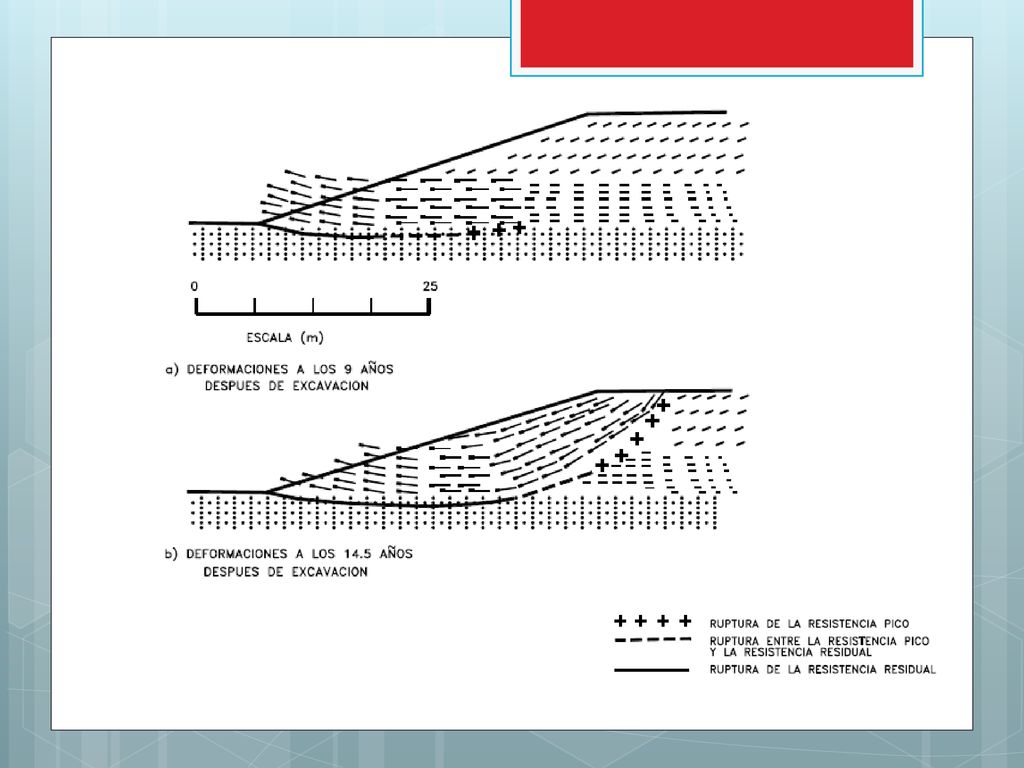

17

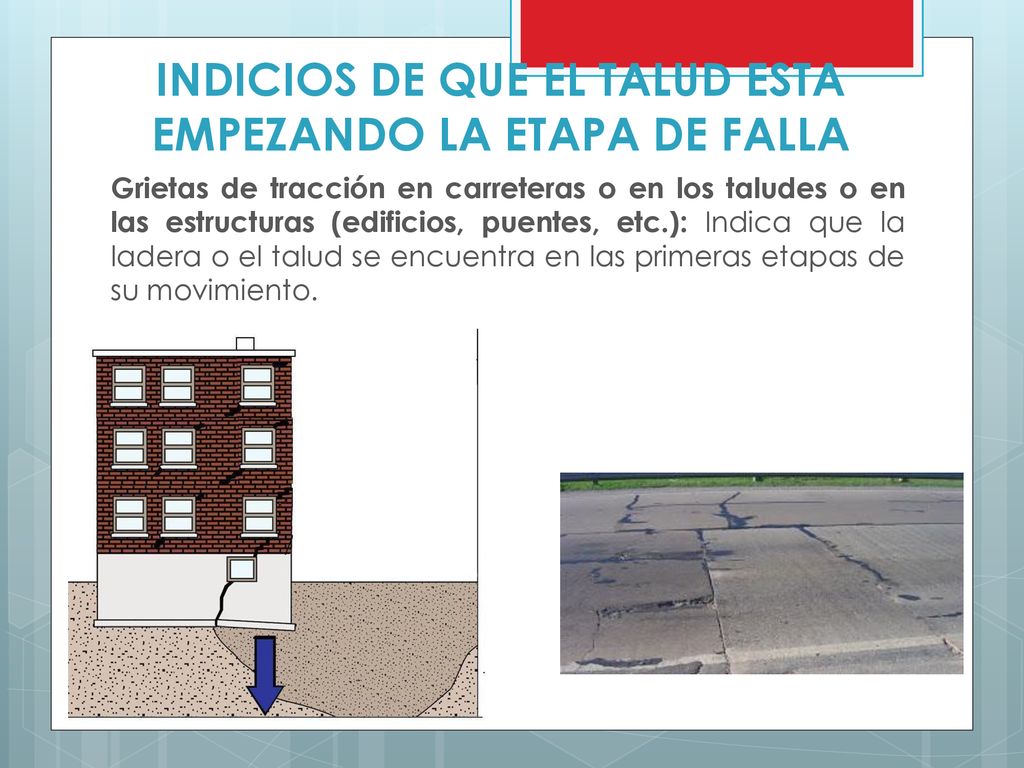

18 INDICIOS DE QUE EL TALUD ESTA EMPEZANDO LA ETAPA DE FALLA
Grietas de tracción en carreteras o en los taludes o en las estructuras (edificios, puentes, etc.): Indica que la ladera o el talud se encuentra en las primeras etapas de su movimiento.

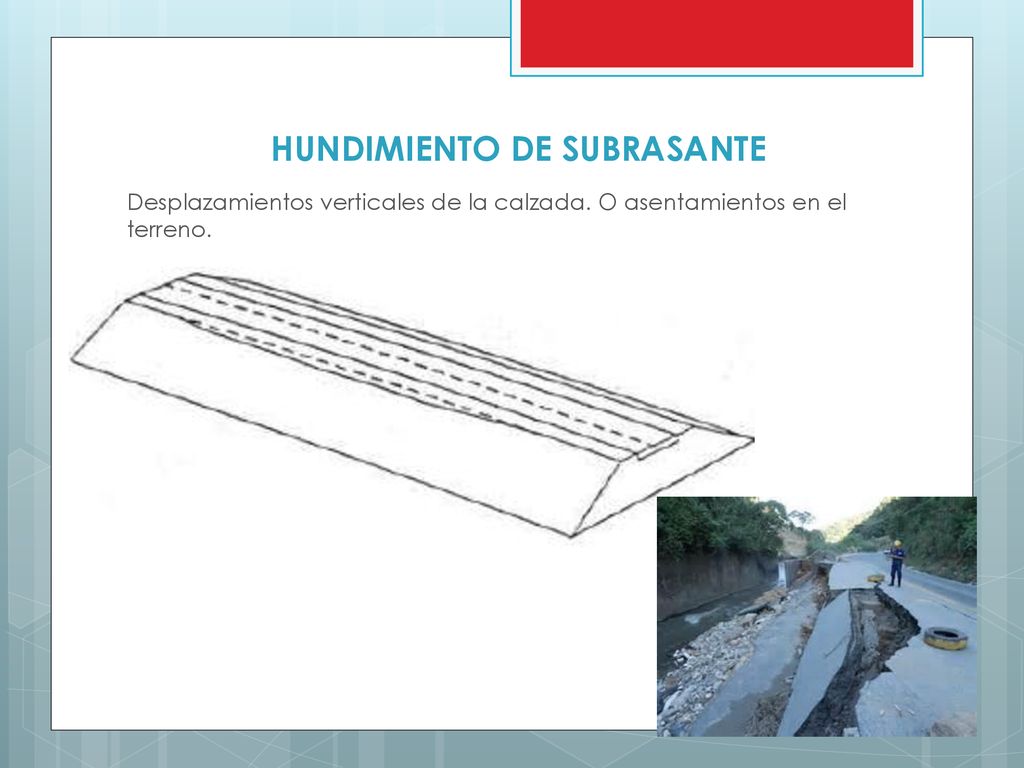

19 HUNDIMIENTO DE SUBRASANTE
Desplazamientos verticales de la calzada. O asentamientos en el terreno.

20 Detritos en una vía (o algún otro proceso de deterioro avanzado)

21 ABULTAMIENTO SOBRE O BAJO LA CARRETERA

22 CAMBIOS DE FORMA

23 Deformación de estructuras adyacentes, o problemas de desniveles en puertas, ventanas, pisos, andenes, etc.

24 DRENAJE DEFICIENTE DE AGUA SUPERFICIAL

25 DRENAJE DEFICIENTE DE AGUA SUBSUPERFICIAL
Nacederos cerca de la pata del talud Crecimiento y tipo de vegetación

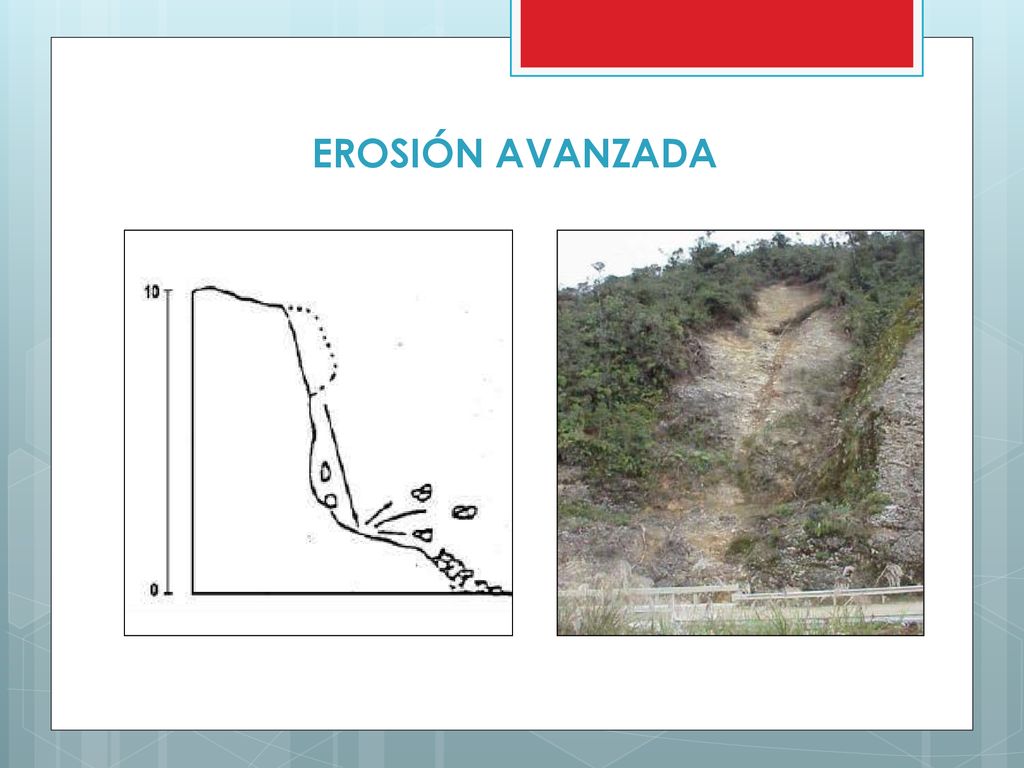

26 EROSIÓN AVANZADA

27 LA ETAPA POST-FALLA Incluye los movimientos de la masa involucrada en un deslizamiento desde el momento de la falla y hasta el preciso instante en el cual se detiene totalmente. Los movimientos post-falla son movimientos en los cuales la energía inicial es máxima y va disminuyendo progresivamente. La energía del movimiento se disipa con el rompimiento, remoldeo o desaceleración por fricción del movimiento inicial.

28

29 BIBLIOGRAFIA Suarez Díaz Jaime. Deslizamientos y estabilidad de taludes en zonas tropicales, Instituto De Investigación, 1998, 548 p
