1 Gerencia de Ingeniería y Normas Técnicas DIRECCION DE DISTRIBUCION
Requisitos para la Tramitación y Revisión de Planos Eléctricos Vía VENTANILA UNICA DEL MOPC Gerencia de Ingeniería y Normas Técnicas EDEESTE DIRECCION DE DISTRIBUCION 02 de enero del 2018 Memoria Anual 2010

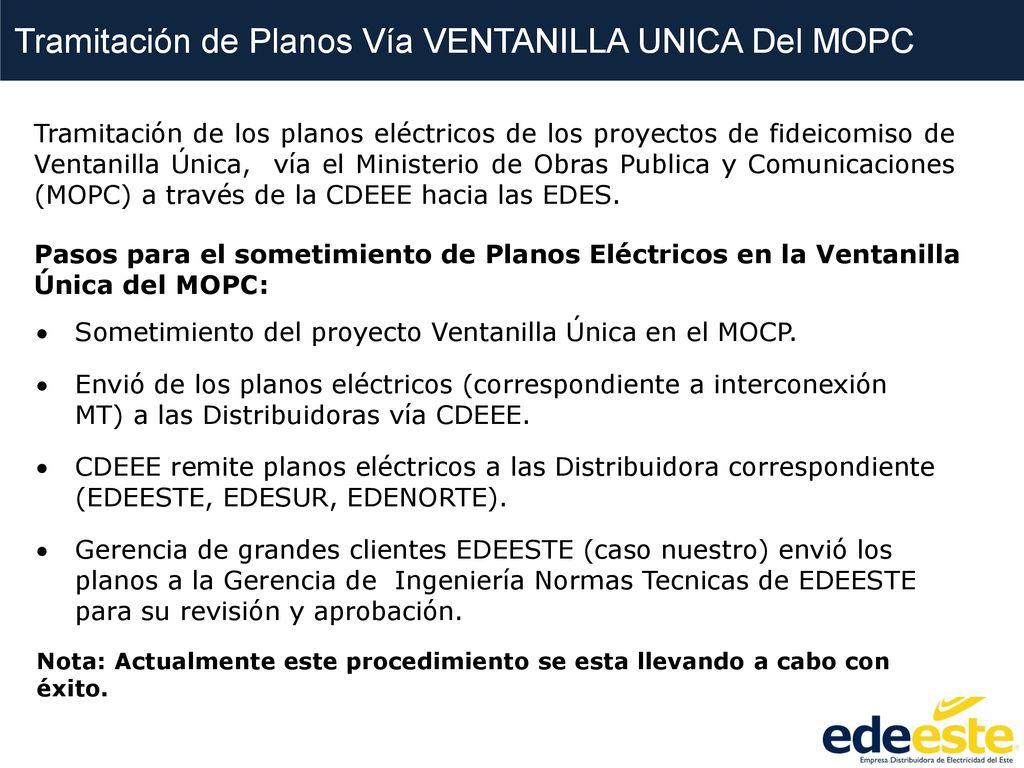

2 Tramitación de Planos Vía VENTANILLA UNICA Del MOPC
Tramitación de los planos eléctricos de los proyectos de fideicomiso de Ventanilla Única, vía el Ministerio de Obras Publica y Comunicaciones (MOPC) a través de la CDEEE hacia las EDES. Pasos para el sometimiento de Planos Eléctricos en la Ventanilla Única del MOPC: Sometimiento del proyecto Ventanilla Única en el MOCP. Envió de los planos eléctricos (correspondiente a interconexión MT) a las Distribuidoras vía CDEEE. CDEEE remite planos eléctricos a las Distribuidora correspondiente (EDEESTE, EDESUR, EDENORTE). Gerencia de grandes clientes EDEESTE (caso nuestro) envió los planos a la Gerencia de Ingeniería Normas Tecnicas de EDEESTE para su revisión y aprobación. Nota: Actualmente este procedimiento se esta llevando a cabo con éxito.

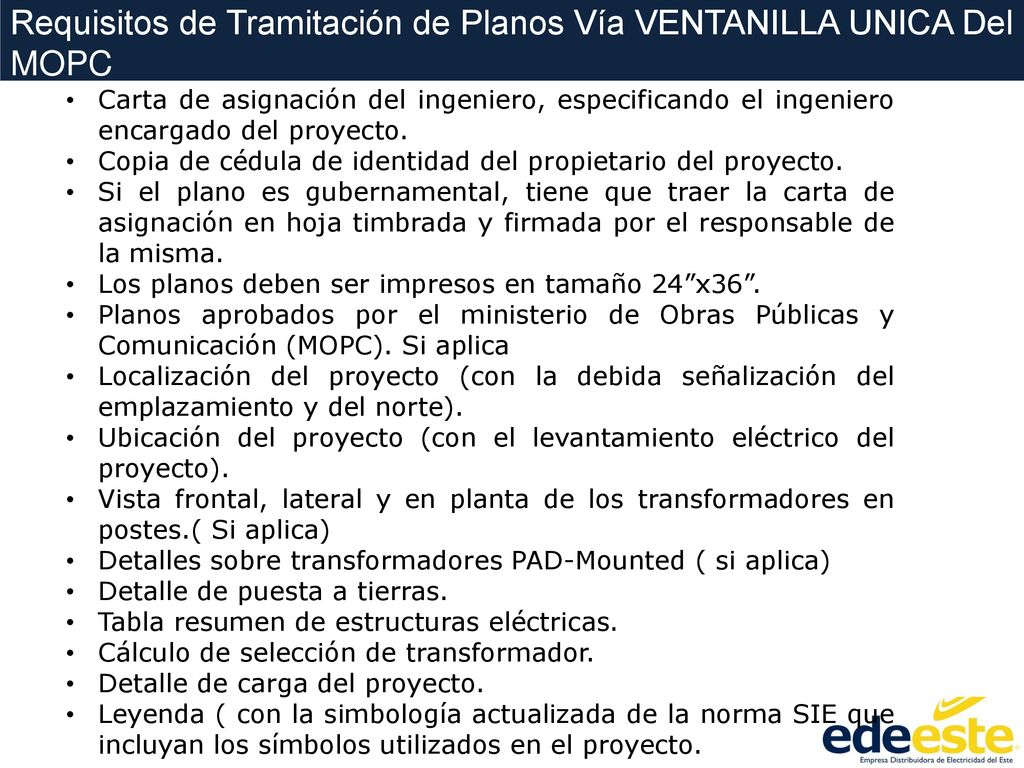

3 Requisitos de Tramitación de Planos Vía VENTANILLA UNICA Del MOPC
Carta de asignación del ingeniero, especificando el ingeniero encargado del proyecto. Copia de cédula de identidad del propietario del proyecto. Si el plano es gubernamental, tiene que traer la carta de asignación en hoja timbrada y firmada por el responsable de la misma. Los planos deben ser impresos en tamaño 24”x36”. Planos aprobados por el ministerio de Obras Públicas y Comunicación (MOPC). Si aplica Localización del proyecto (con la debida señalización del emplazamiento y del norte). Ubicación del proyecto (con el levantamiento eléctrico del proyecto). Vista frontal, lateral y en planta de los transformadores en postes.( Si aplica) Detalles sobre transformadores PAD-Mounted ( si aplica) Detalle de puesta a tierras. Tabla resumen de estructuras eléctricas. Cálculo de selección de transformador. Detalle de carga del proyecto. Leyenda ( con la simbología actualizada de la norma SIE que incluyan los símbolos utilizados en el proyecto.

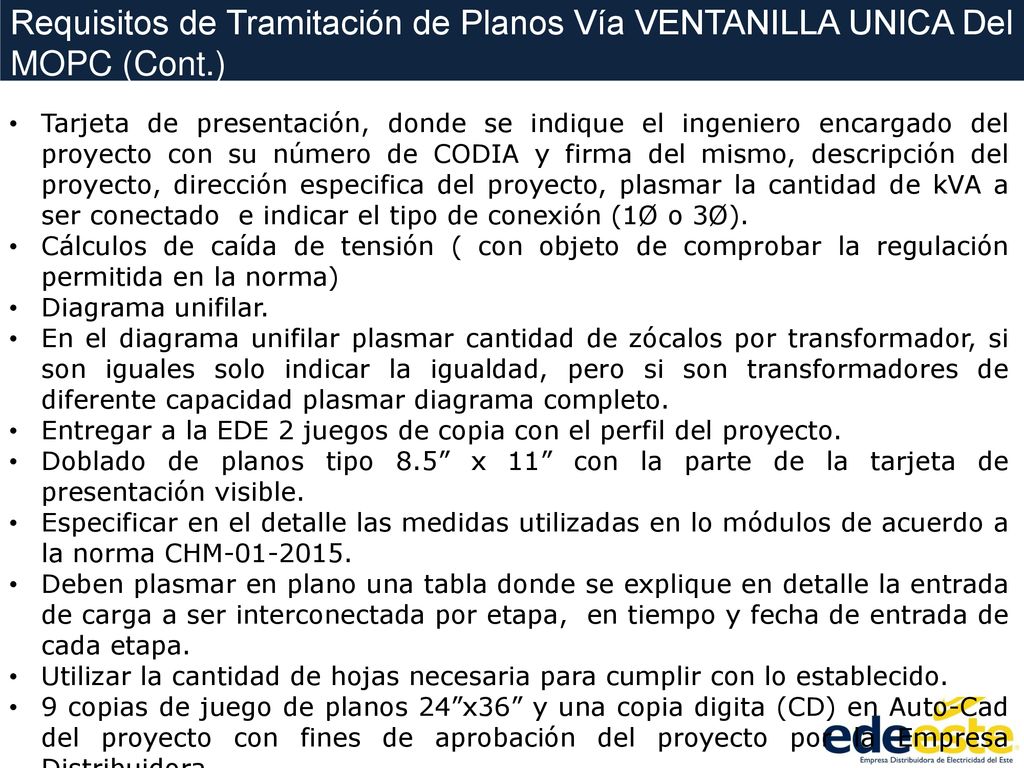

4 Requisitos de Tramitación de Planos Vía VENTANILLA UNICA Del MOPC (Cont.)
Tarjeta de presentación, donde se indique el ingeniero encargado del proyecto con su número de CODIA y firma del mismo, descripción del proyecto, dirección especifica del proyecto, plasmar la cantidad de kVA a ser conectado  e indicar el tipo de conexión (1Ø o 3Ø). Cálculos de caída de tensión ( con objeto de comprobar la regulación permitida en la norma) Diagrama unifilar. En el diagrama unifilar plasmar cantidad de zócalos por transformador, si son iguales solo indicar la igualdad, pero si son transformadores de diferente capacidad plasmar diagrama completo. Entregar a la EDE 2 juegos de copia con el perfil del proyecto. Doblado de planos tipo 8.5” x 11” con la parte de la tarjeta de presentación visible. Especificar en el detalle las medidas utilizadas en lo módulos de acuerdo a la norma CHM Deben plasmar en plano una tabla donde se explique en detalle la entrada de carga a ser interconectada por etapa,  en tiempo y fecha de entrada de cada etapa. Utilizar la cantidad de hojas necesaria para cumplir con lo establecido. 9 copias de juego de planos 24”x36” y una copia digita (CD) en Auto-Cad del proyecto con fines de aprobación del proyecto por la Empresa Distribuidora.

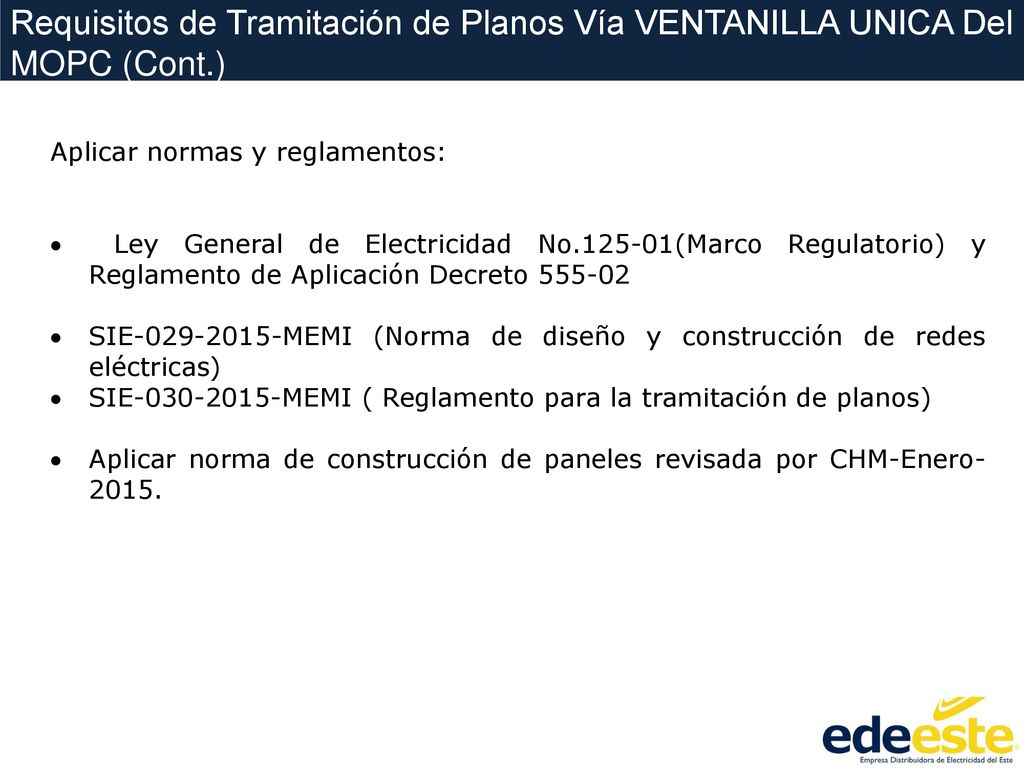

5 Requisitos de Tramitación de Planos Vía VENTANILLA UNICA Del MOPC (Cont.)
Aplicar normas y reglamentos:  Ley General de Electricidad No (Marco Regulatorio) y Reglamento de Aplicación Decreto SIE MEMI (Norma de diseño y construcción de redes eléctricas) SIE MEMI ( Reglamento para la tramitación de planos) Aplicar norma de construcción de paneles revisada por CHM-Enero-2015.

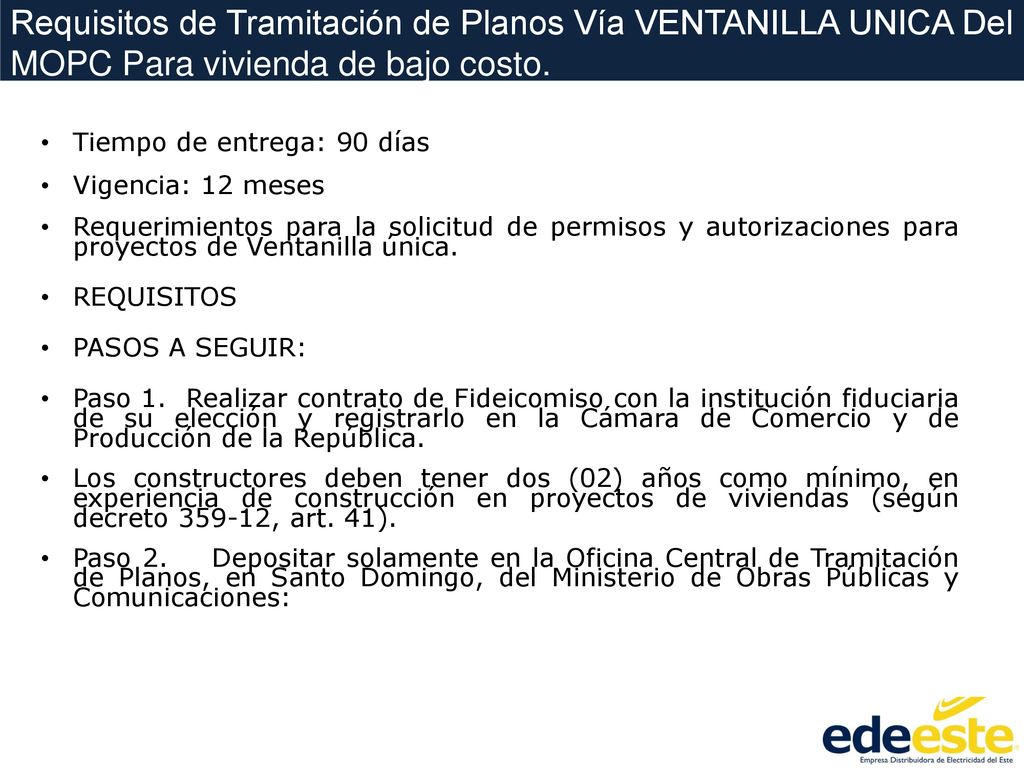

6 Requisitos de Tramitación de Planos Vía VENTANILLA UNICA Del MOPC Para vivienda de bajo costo.
Tiempo de entrega: 90 días Vigencia: 12 meses Requerimientos para la solicitud de permisos y autorizaciones para proyectos de Ventanilla única. REQUISITOS PASOS A SEGUIR: Paso 1.  Realizar contrato de Fideicomiso con la institución fiduciaria de su elección y registrarlo en la Cámara de Comercio y de Producción de la República.  Los constructores deben tener dos (02) años como mínimo, en experiencia de construcción en proyectos de viviendas (según decreto , art. 41). Paso 2.    Depositar solamente en la Oficina Central de Tramitación de Planos, en Santo Domingo, del Ministerio de Obras Públicas y Comunicaciones:

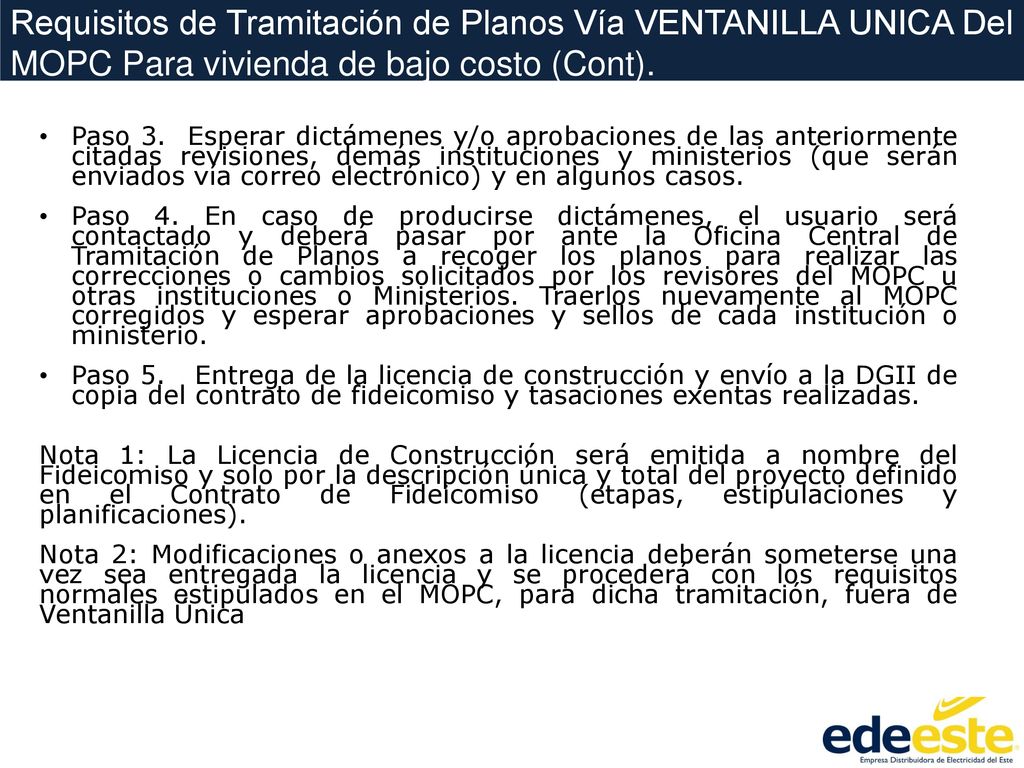

7 Requisitos de Tramitación de Planos Vía VENTANILLA UNICA Del MOPC Para vivienda de bajo costo (Cont). Paso 3.  Esperar dictámenes y/o aprobaciones de las anteriormente citadas revisiones, demás instituciones y ministerios (que serán enviados vía correo electrónico) y en algunos casos. Paso 4. En caso de producirse dictámenes, el usuario será contactado y deberá pasar por ante la Oficina Central de Tramitación de Planos a recoger los planos para realizar las correcciones o cambios solicitados por los revisores del MOPC u otras instituciones o Ministerios. Traerlos nuevamente al MOPC corregidos y esperar aprobaciones y sellos de cada institución o ministerio. Paso 5.   Entrega de la licencia de construcción y envío a la DGII de copia del contrato de fideicomiso y tasaciones exentas realizadas. Nota 1: La Licencia de Construcción será emitida a nombre del Fideicomiso y solo por la descripción única y total del proyecto definido en el Contrato de Fideicomiso (etapas, estipulaciones y planificaciones). Nota 2: Modificaciones o anexos a la licencia deberán someterse una vez sea entregada la licencia y se procederá con los requisitos normales estipulados en el MOPC, para dicha tramitación, fuera de Ventanilla Única

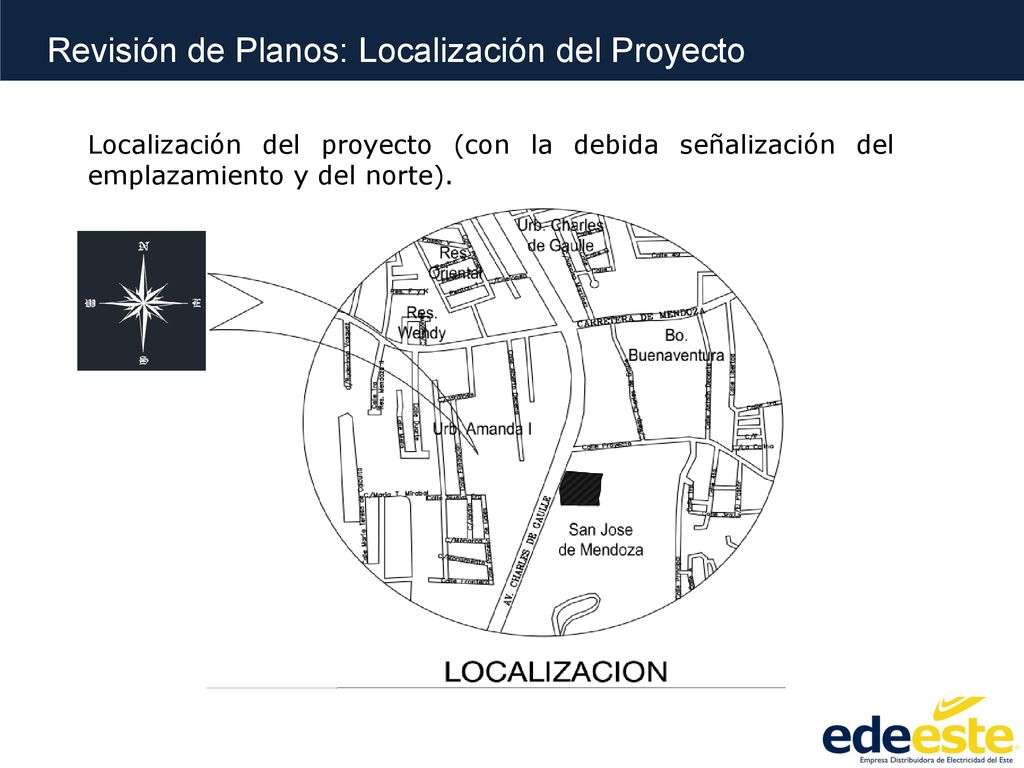

8 Revisión de Planos: Localización del Proyecto
Localización del proyecto (con la debida señalización del emplazamiento y del norte).

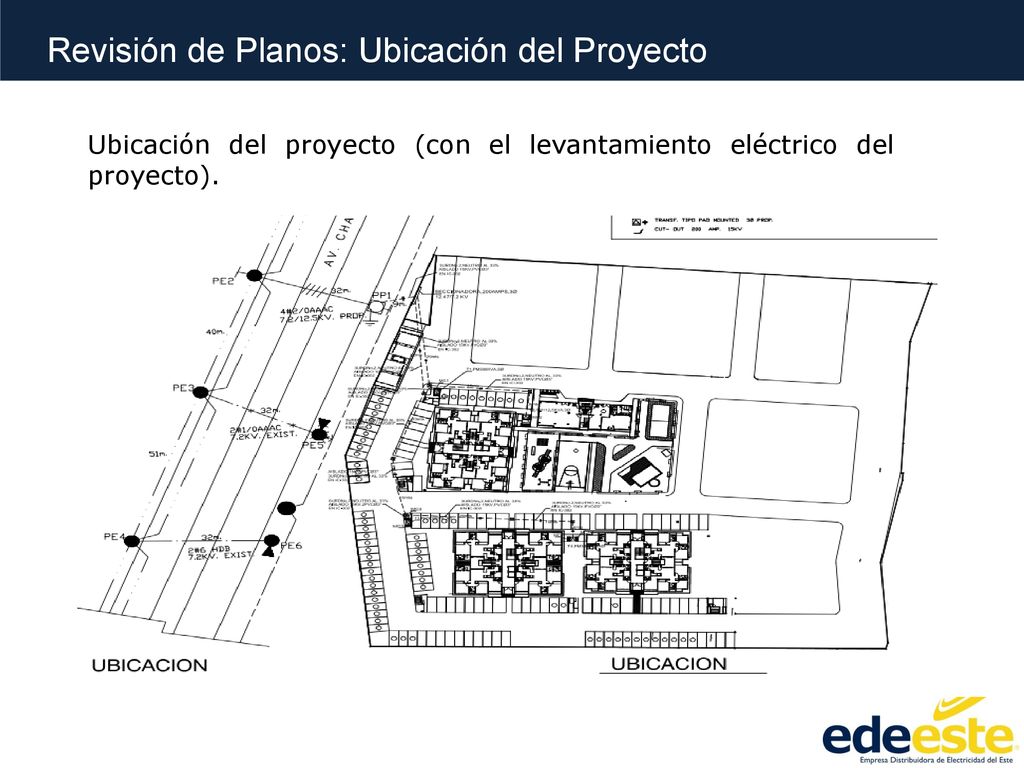

9 Revisión de Planos: Ubicación del Proyecto
Ubicación del proyecto (con el levantamiento eléctrico del proyecto).

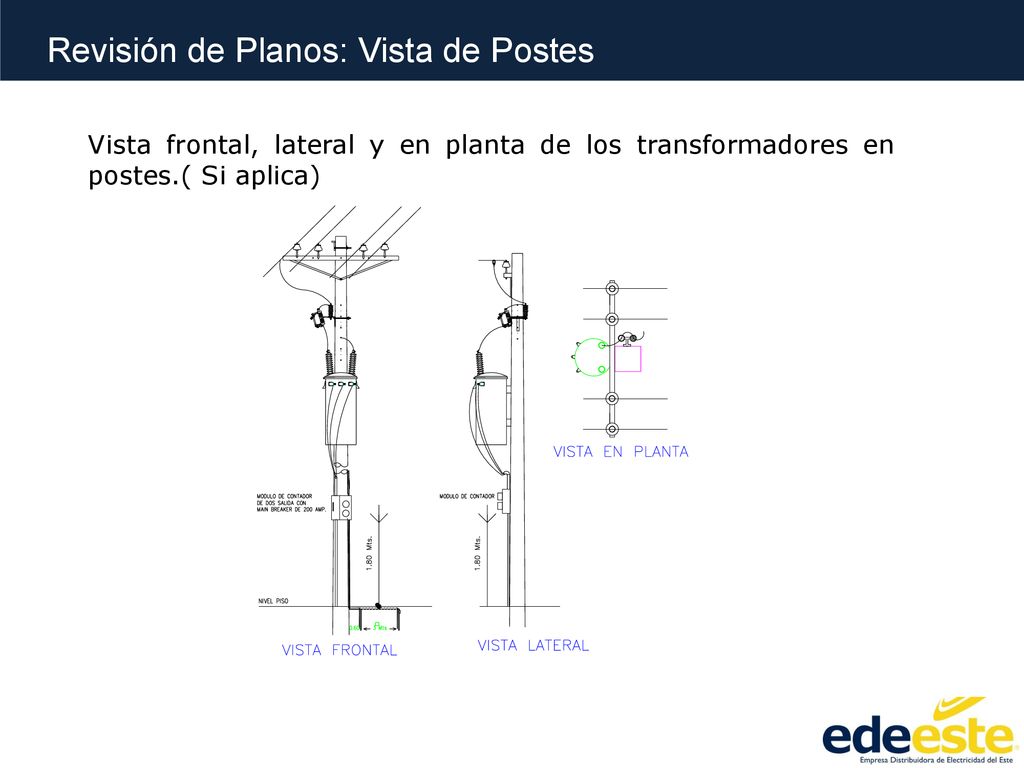

10 Revisión de Planos: Vista de Postes
Vista frontal, lateral y en planta de los transformadores en postes.( Si aplica)

11 Detalles sobre transformadores Pad-Mounted ( si aplica)
Revisión de Planos: Detalles Pad Mounted Detalles sobre transformadores Pad-Mounted ( si aplica)

12 Detalles sobre transformadores Pad-Mounted ( si aplica)
Revisión de Planos: Detalles Pad Mounted Detalles sobre transformadores Pad-Mounted ( si aplica)

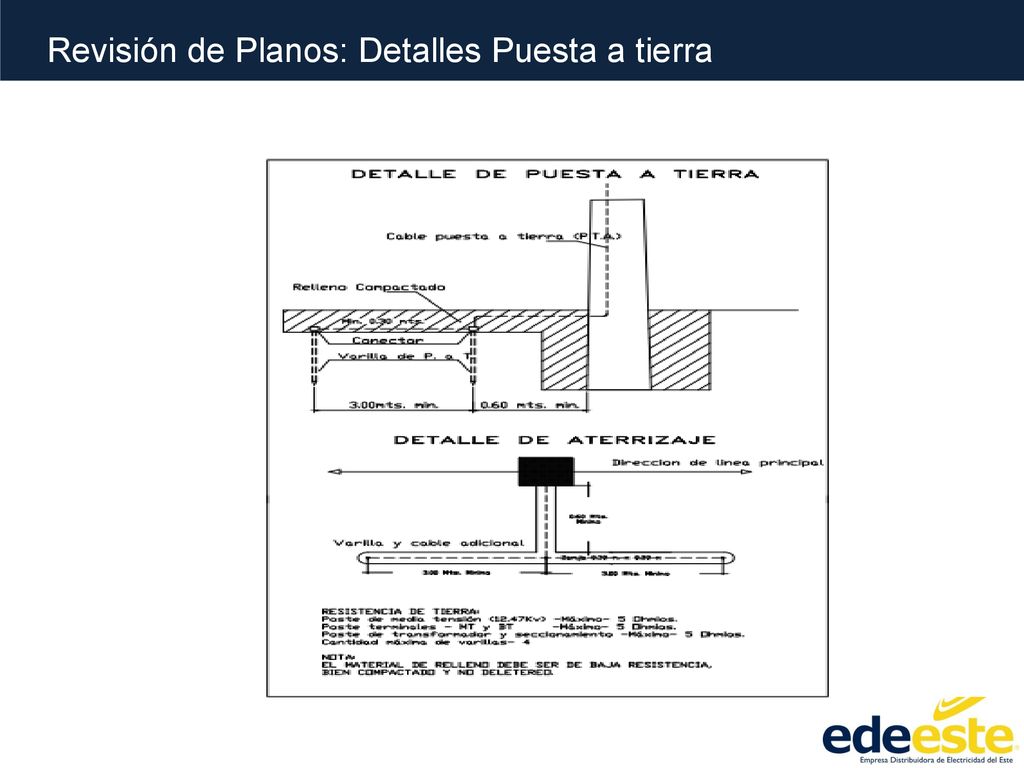

13 Revisión de Planos: Detalles Puesta a tierra

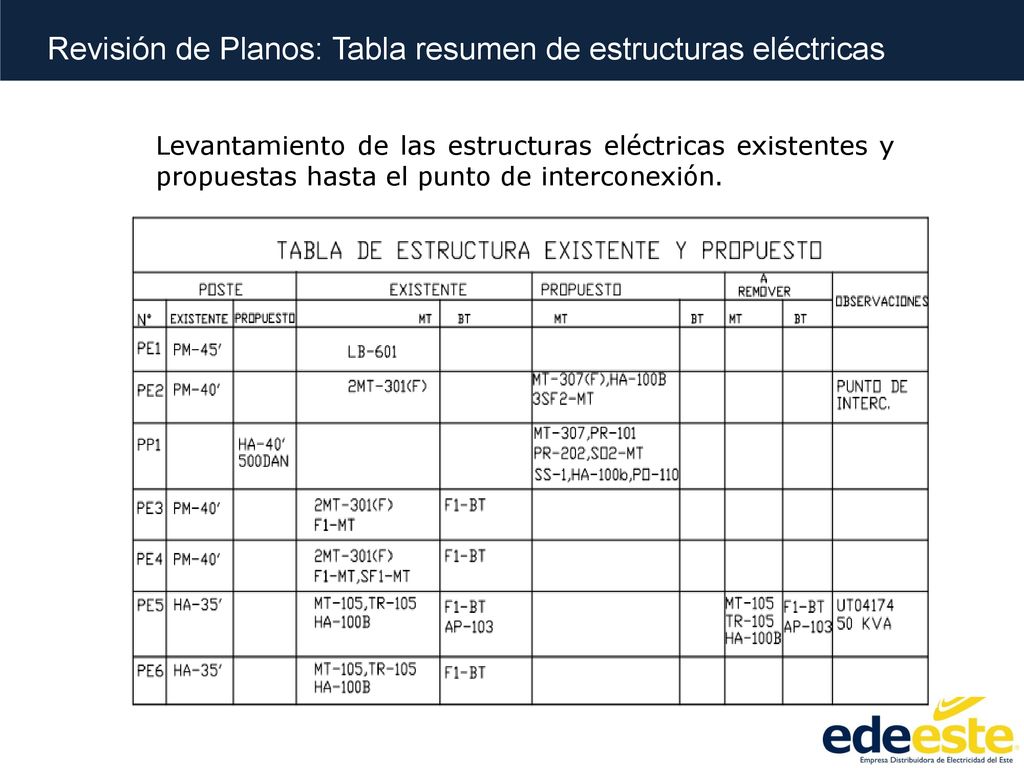

14 Revisión de Planos: Tabla resumen de estructuras eléctricas
Levantamiento de las estructuras eléctricas existentes y propuestas hasta el punto de interconexión.

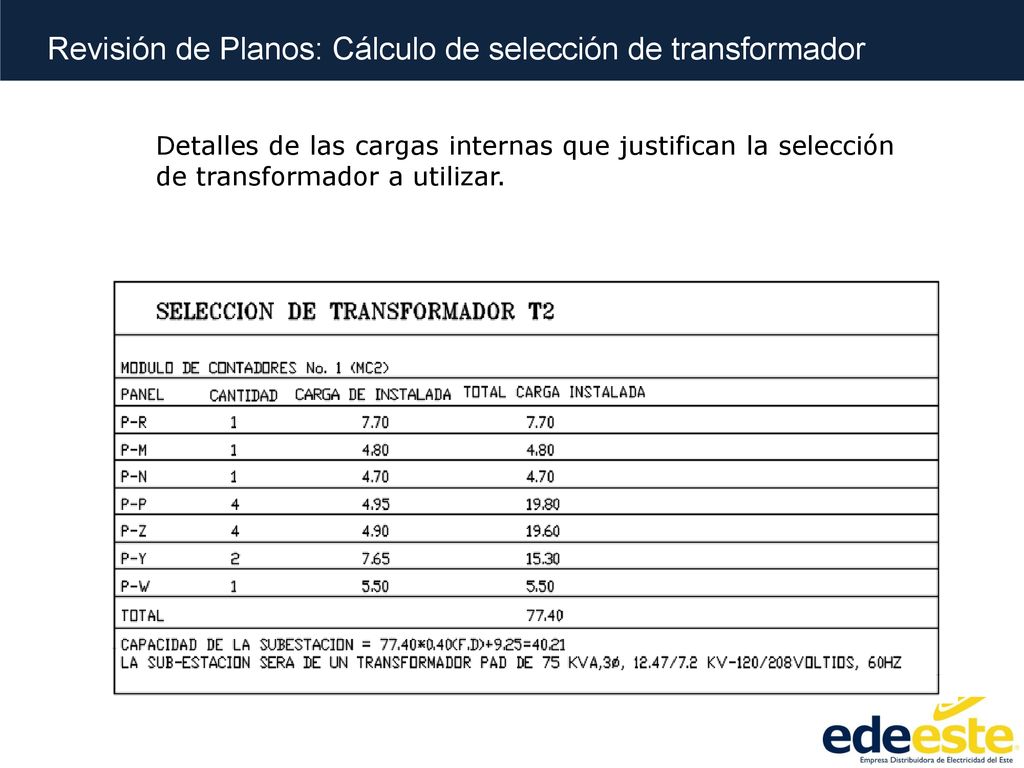

15 Revisión de Planos: Cálculo de selección de transformador
Detalles de las cargas internas que justifican la selección de transformador a utilizar.

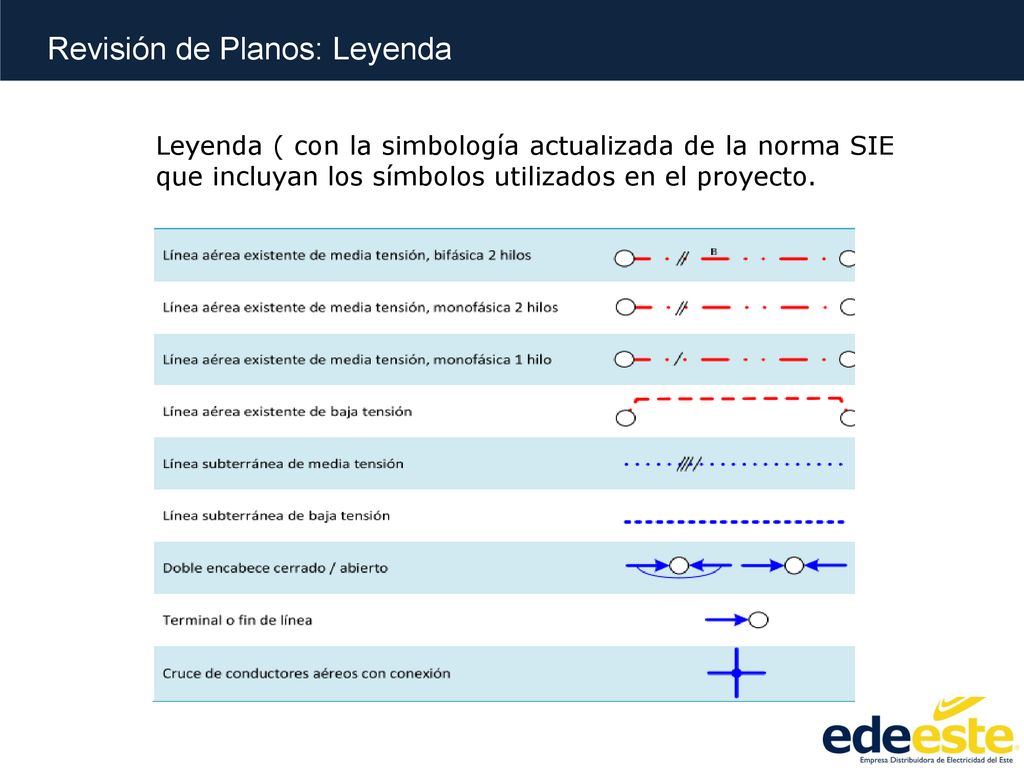

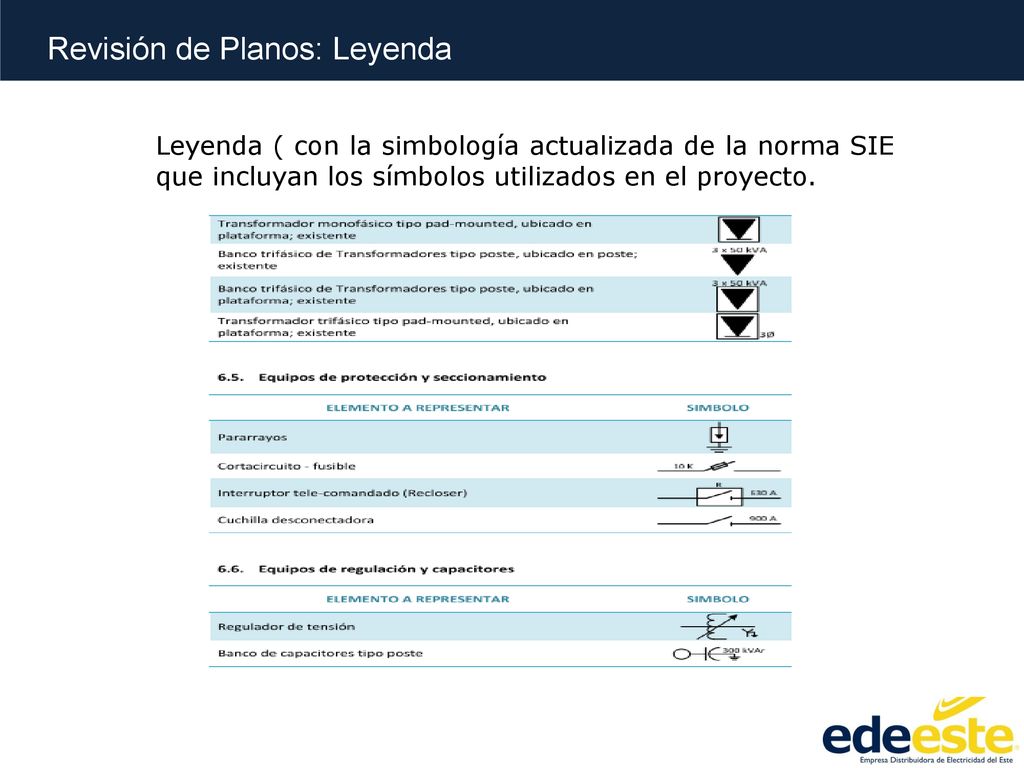

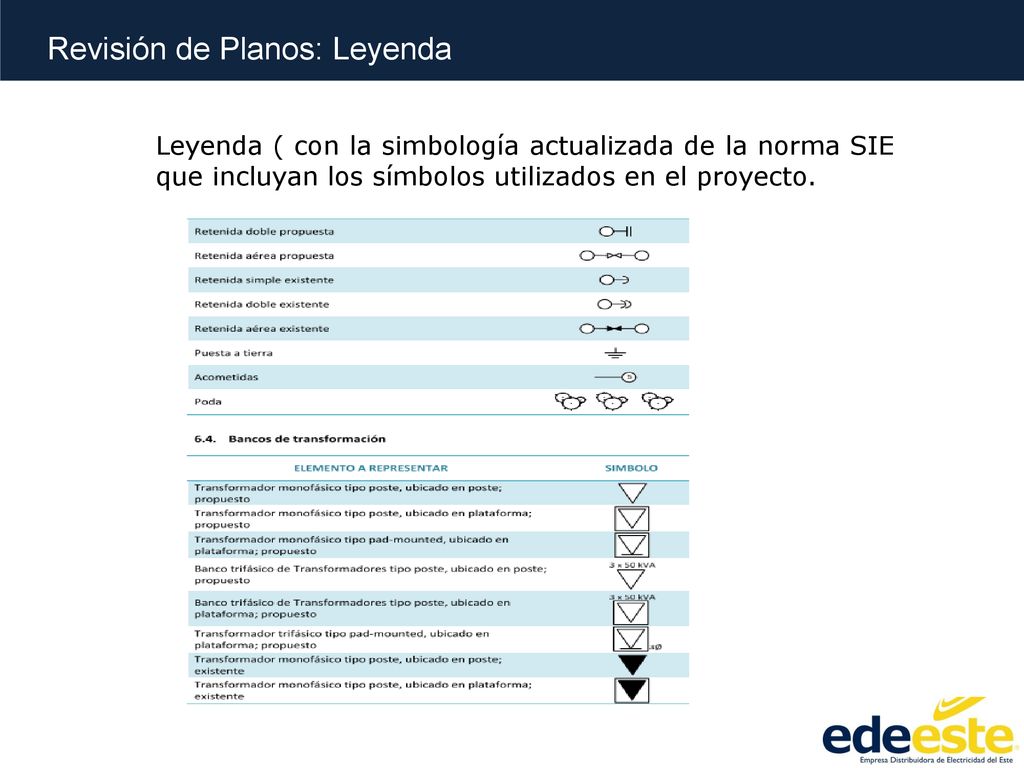

16 Revisión de Planos: Leyenda
Leyenda ( con la simbología actualizada de la norma SIE que incluyan los símbolos utilizados en el proyecto.

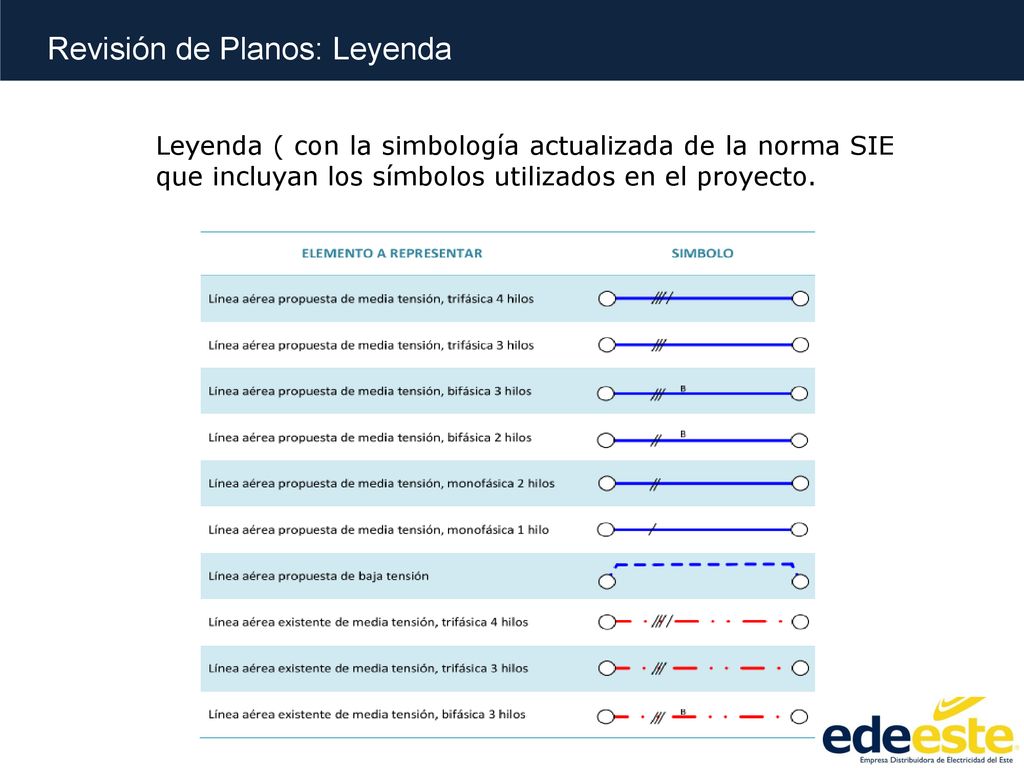

17 Revisión de Planos: Leyenda
Leyenda ( con la simbología actualizada de la norma SIE que incluyan los símbolos utilizados en el proyecto.

18 Revisión de Planos: Leyenda
Leyenda ( con la simbología actualizada de la norma SIE que incluyan los símbolos utilizados en el proyecto.

19 Revisión de Planos: Leyenda
Leyenda ( con la simbología actualizada de la norma SIE que incluyan los símbolos utilizados en el proyecto.

20 Revisión de Planos: Leyenda
Leyenda ( con la simbología actualizada de la norma SIE que incluyan los símbolos utilizados en el proyecto.

21 Revisión de Planos: Tarjeta de Presentación
Tarjeta de presentación, donde se indique el ingeniero encargado del proyecto con su número de CODIA y firma del mismo, descripción del proyecto, dirección especifica del proyecto, plasmar la cantidad de KVA a ser conectado  e indicar el tipo de conexión (1Ø o 3Ø).

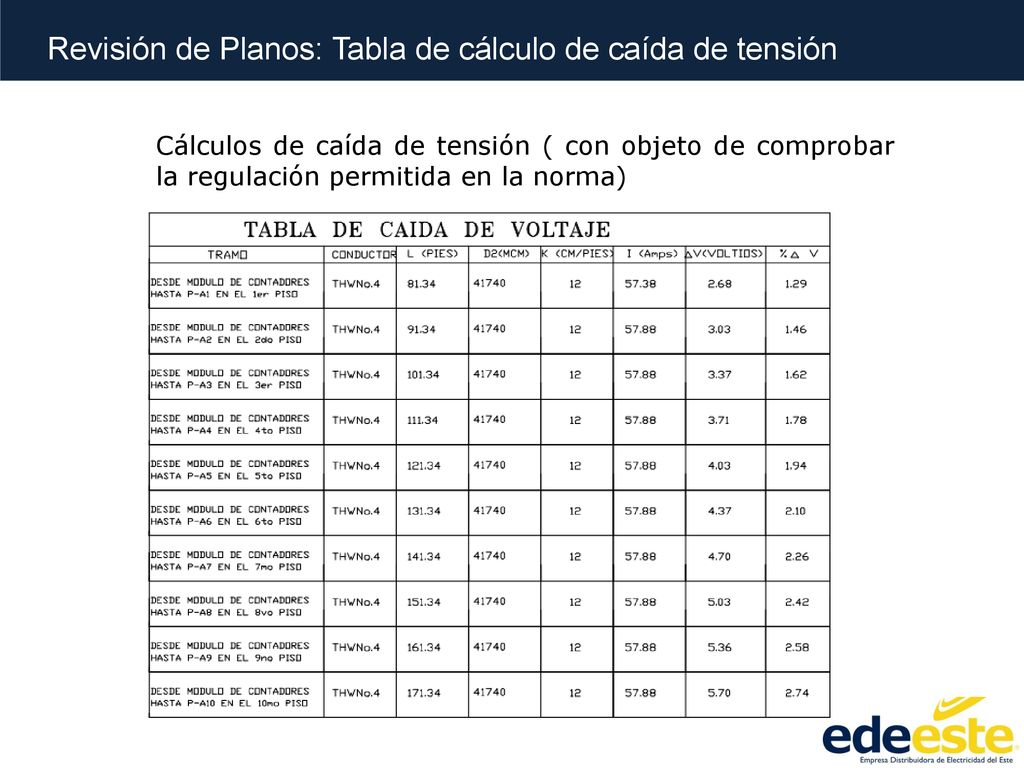

22 Revisión de Planos: Tabla de cálculo de caída de tensión
Cálculos de caída de tensión ( con objeto de comprobar la regulación permitida en la norma)

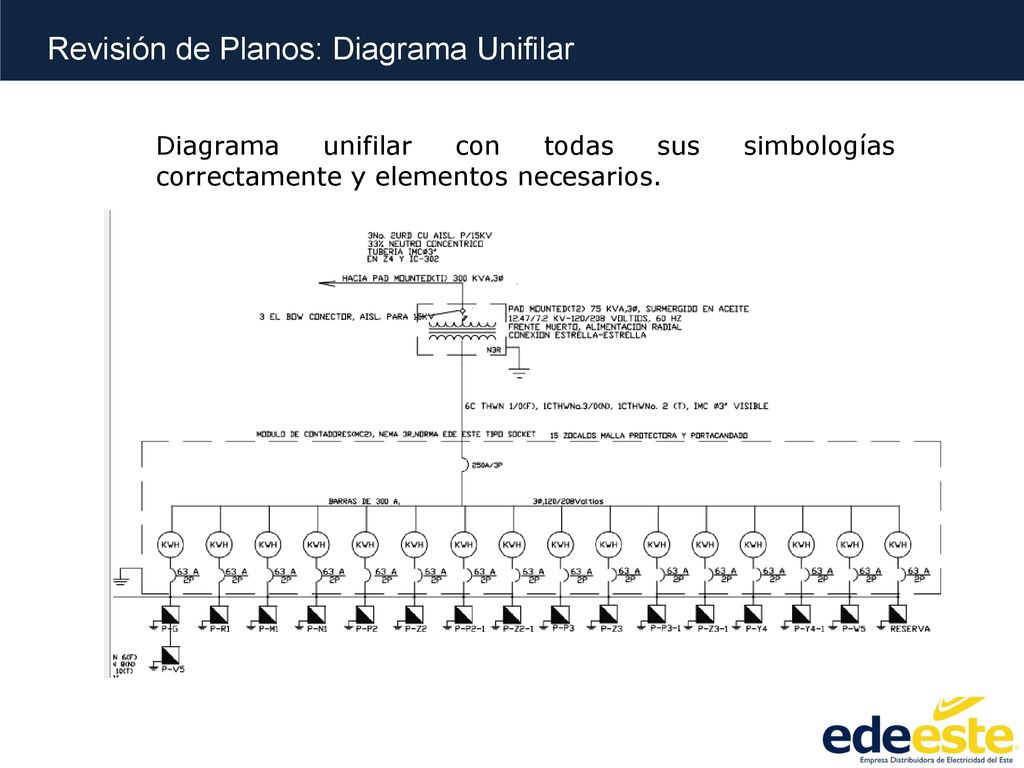

23 Revisión de Planos: Diagrama Unifilar
Diagrama unifilar con todas sus simbologías correctamente y elementos necesarios.

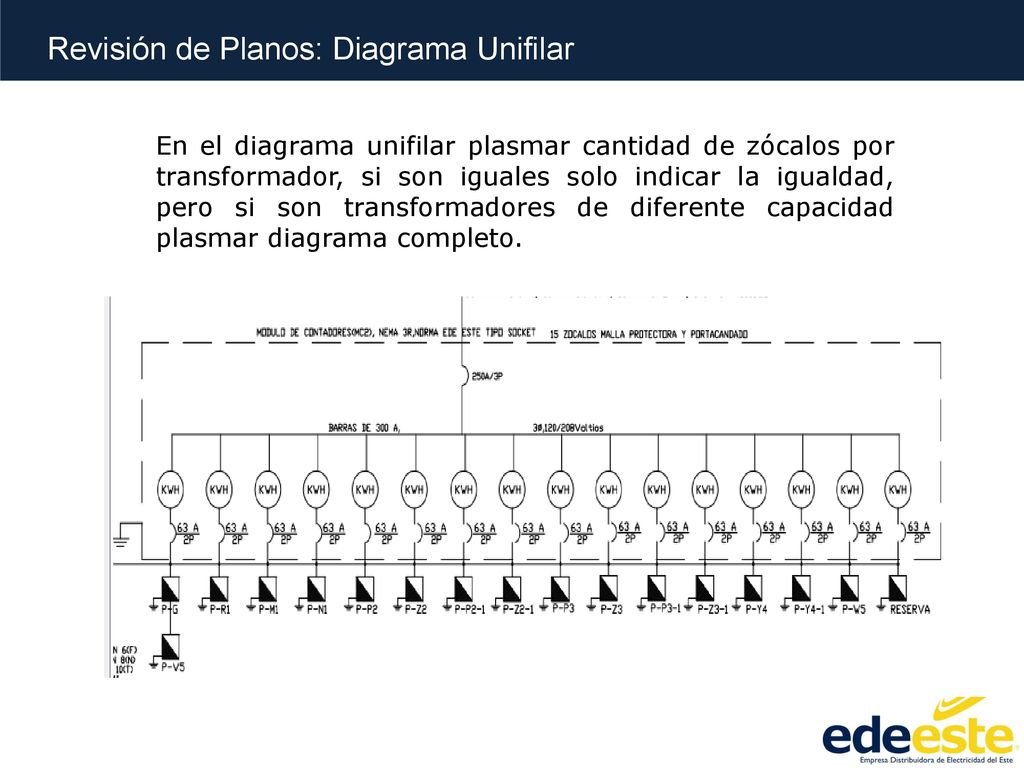

24 Revisión de Planos: Diagrama Unifilar
En el diagrama unifilar plasmar cantidad de zócalos por transformador, si son iguales solo indicar la igualdad, pero si son transformadores de diferente capacidad plasmar diagrama completo.

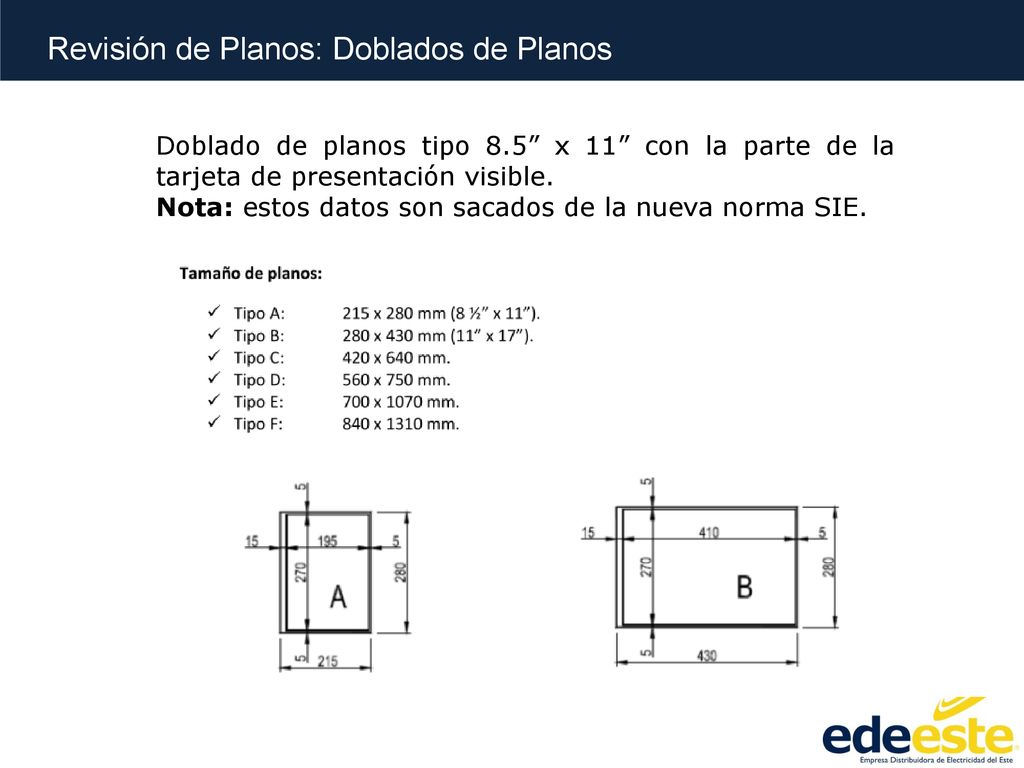

25 Revisión de Planos: Doblados de Planos
Doblado de planos tipo 8.5” x 11” con la parte de la tarjeta de presentación visible. Nota: estos datos son sacados de la nueva norma SIE.

26 Revisión de Planos: Especificaciones de los módulos
Especificar en el detalle las medidas utilizadas en lo módulos de acuerdo a la norma CHM

27 Tramitación y Revisión de planos
