2007 MINISTERIO DE ENERGÍA Y MINAS DIRECCIÓN GENERAL DE ELECTRICIDAD

Presentación del tema: "2007 MINISTERIO DE ENERGÍA Y MINAS DIRECCIÓN GENERAL DE ELECTRICIDAD"— Transcripción de la presentación:

1 2007 MINISTERIO DE ENERGÍA Y MINAS DIRECCIÓN GENERAL DE ELECTRICIDAD
COMO DISPONER DE UNA INSTALACIÓN ELÉCTRICA SEGURA MINISTERIO DE ENERGÍA Y MINAS DIRECCIÓN GENERAL DE ELECTRICIDAD 2007

2 PELIGROS DERIVADOS DEL USO DE LA ELECTRICIDAD
Descarga eléctrica, Paso de corriente eléctrica a través del cuerpo por contacto con un conductor o parte energizada.

3 PELIGROS DERIVADOS DEL USO DE LA ELECTRICIDAD
Arco eléctrico o chispa eléctrica, producida por cortocircuitos, interrupción de corriente, disminución del nivel de aislamiento (humedad, contaminación o por aproximación). Libera gran cantidad de energía, provocan quemaduras (intensa radiación ultravioleta que irradian aún sin que exista contacto eléctrico).

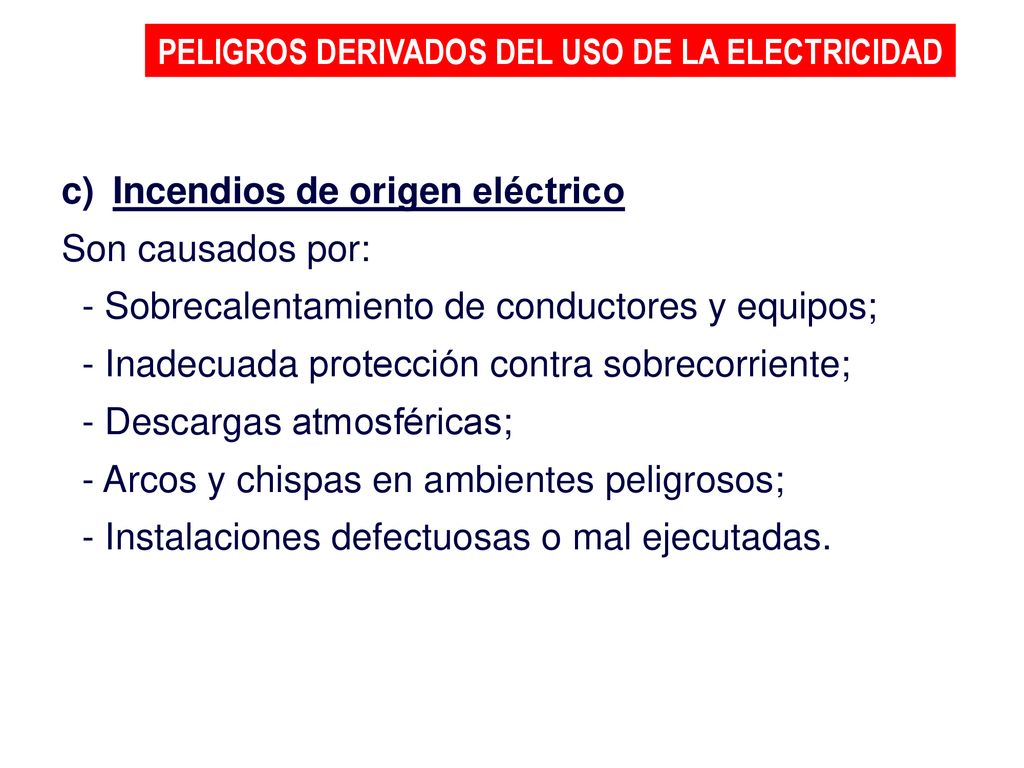

4 PELIGROS DERIVADOS DEL USO DE LA ELECTRICIDAD
Incendios de origen eléctrico Son causados por: - Sobrecalentamiento de conductores y equipos; - Inadecuada protección contra sobrecorriente; - Descargas atmosféricas; - Arcos y chispas en ambientes peligrosos; - Instalaciones defectuosas o mal ejecutadas.

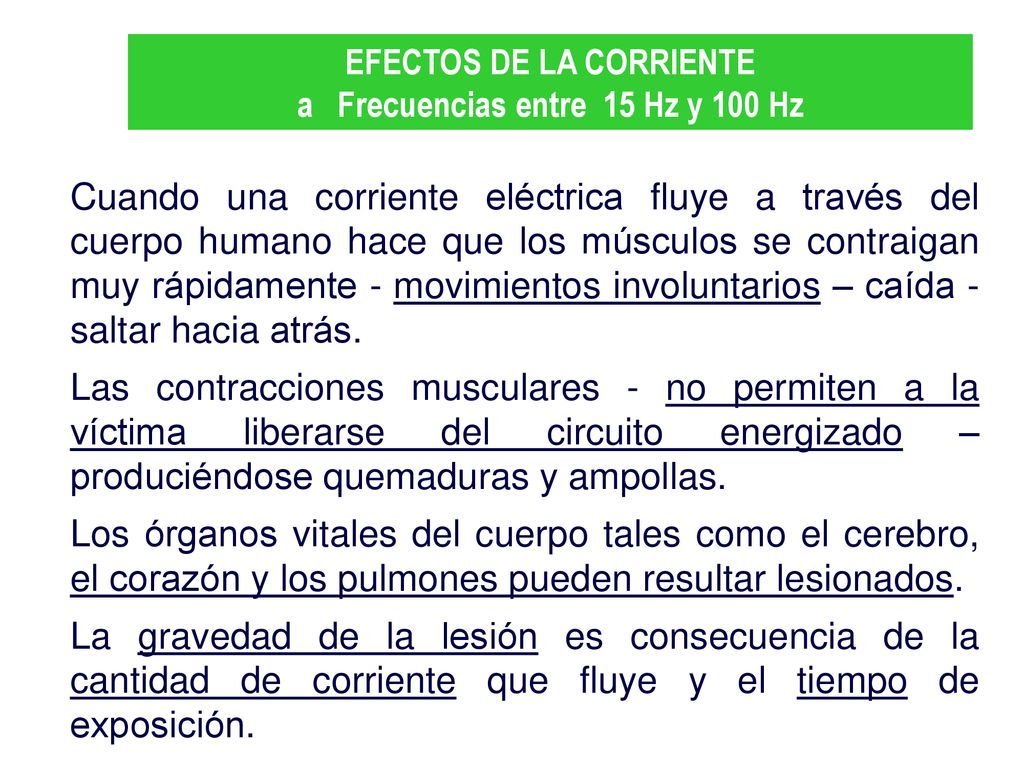

5 EFECTOS DE LA CORRIENTE a Frecuencias entre 15 Hz y 100 Hz
Cuando una corriente eléctrica fluye a través del cuerpo humano hace que los músculos se contraigan muy rápidamente - movimientos involuntarios – caída - saltar hacia atrás. Las contracciones musculares - no permiten a la víctima liberarse del circuito energizado – produciéndose quemaduras y ampollas. Los órganos vitales del cuerpo tales como el cerebro, el corazón y los pulmones pueden resultar lesionados. La gravedad de la lesión es consecuencia de la cantidad de corriente que fluye y el tiempo de exposición.

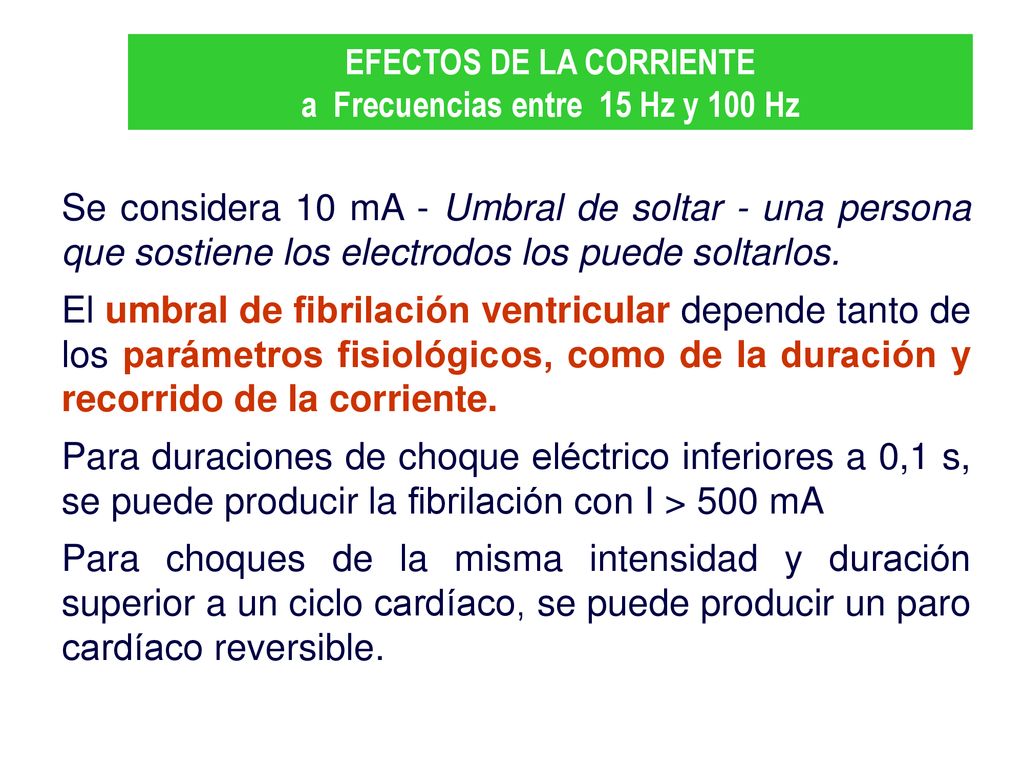

6 EFECTOS DE LA CORRIENTE a Frecuencias entre 15 Hz y 100 Hz
Se considera 10 mA - Umbral de soltar - una persona que sostiene los electrodos los puede soltarlos. El umbral de fibrilación ventricular depende tanto de los parámetros fisiológicos, como de la duración y recorrido de la corriente. Para duraciones de choque eléctrico inferiores a 0,1 s, se puede producir la fibrilación con I > 500 mA Para choques de la misma intensidad y duración superior a un ciclo cardíaco, se puede producir un paro cardíaco reversible.

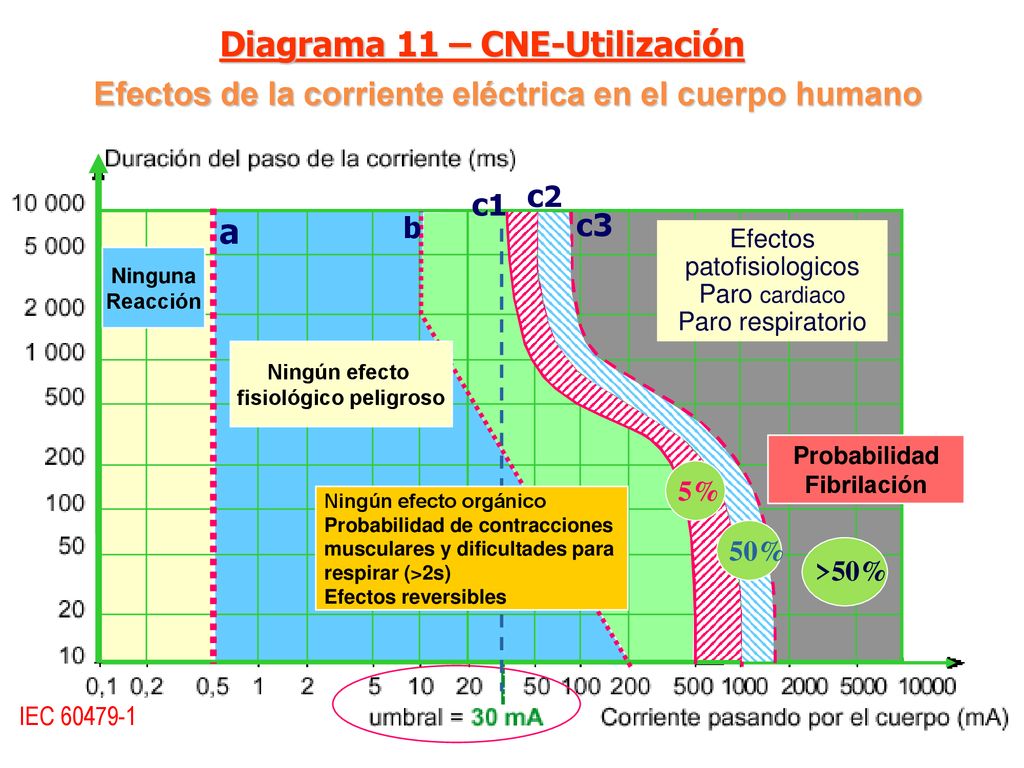

7 Diagrama 11 – CNE-Utilización
Efectos de la corriente eléctrica en el cuerpo humano c2 c1 a b c3 Efectos patofisiologicos Paro cardiaco Paro respiratorio Ninguna Reacción Ningún efecto fisiológico peligroso Probabilidad Fibrilación 5% Ningún efecto orgánico Probabilidad de contracciones musculares y dificultades para respirar (>2s) Efectos reversibles 50% >50% IEC

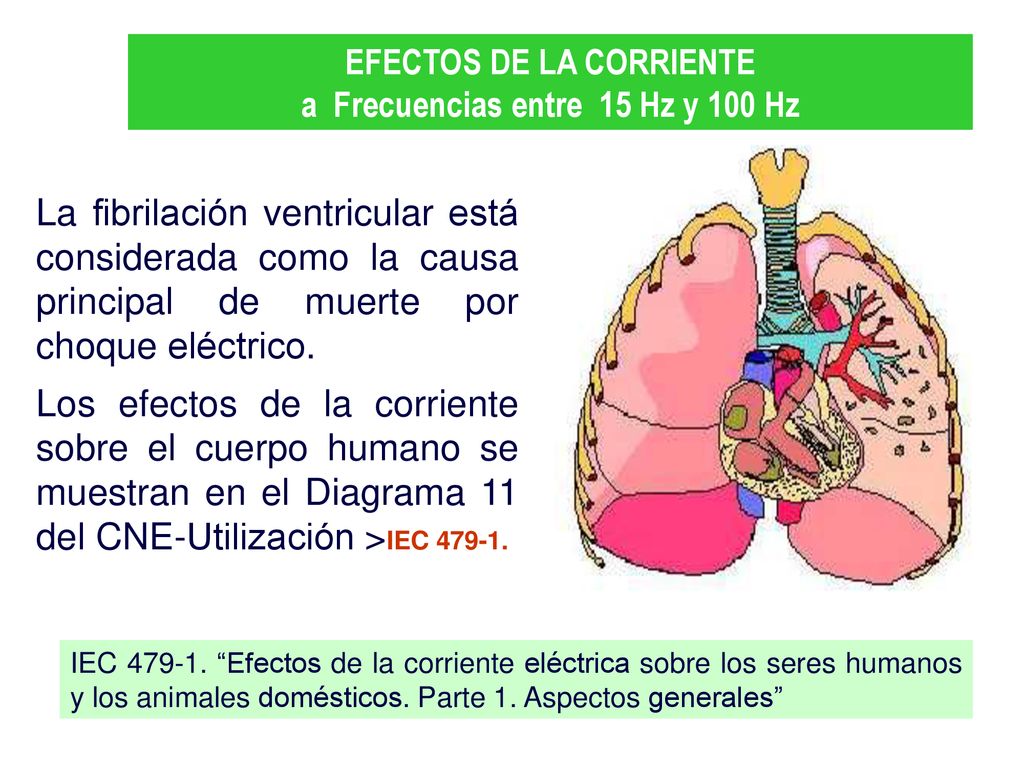

8 EFECTOS DE LA CORRIENTE a Frecuencias entre 15 Hz y 100 Hz
La fibrilación ventricular está considerada como la causa principal de muerte por choque eléctrico.   Los efectos de la corriente sobre el cuerpo humano se muestran en el Diagrama 11 del CNE-Utilización >IEC IEC “Efectos de la corriente eléctrica sobre los seres humanos y los animales domésticos. Parte 1. Aspectos generales”

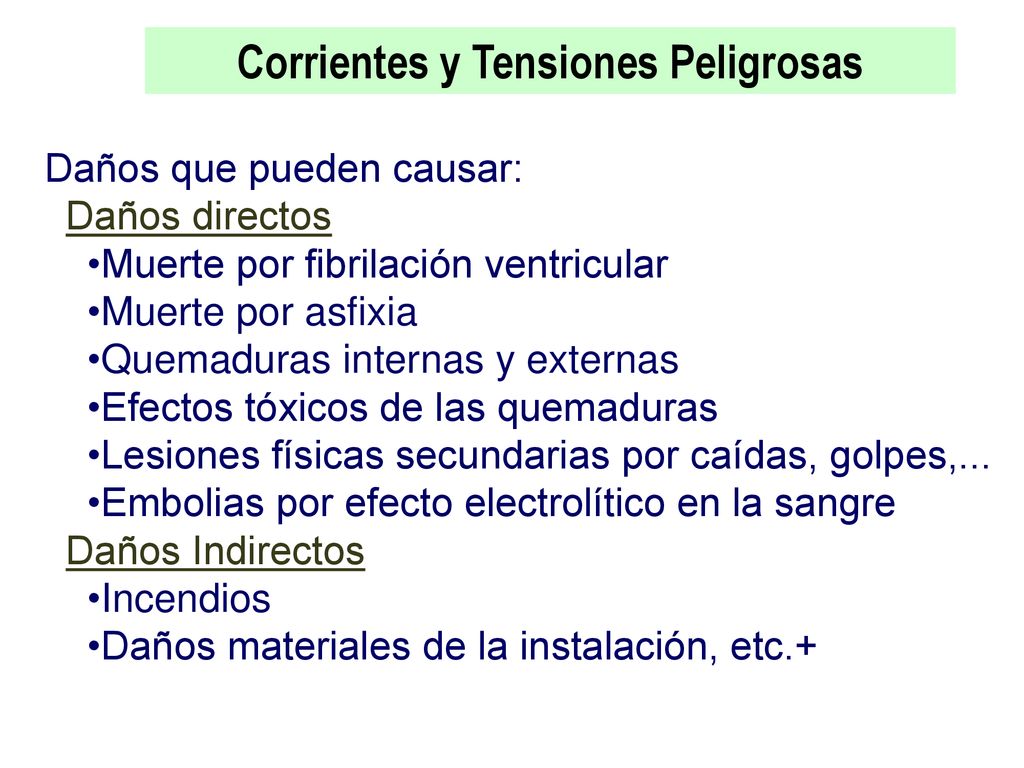

9 Corrientes y Tensiones Peligrosas
Daños que pueden causar: Daños directos Muerte por fibrilación ventricular Muerte por asfixia Quemaduras internas y externas Efectos tóxicos de las quemaduras Lesiones físicas secundarias por caídas, golpes,... Embolias por efecto electrolítico en la sangre Daños Indirectos Incendios Daños materiales de la instalación, etc.+

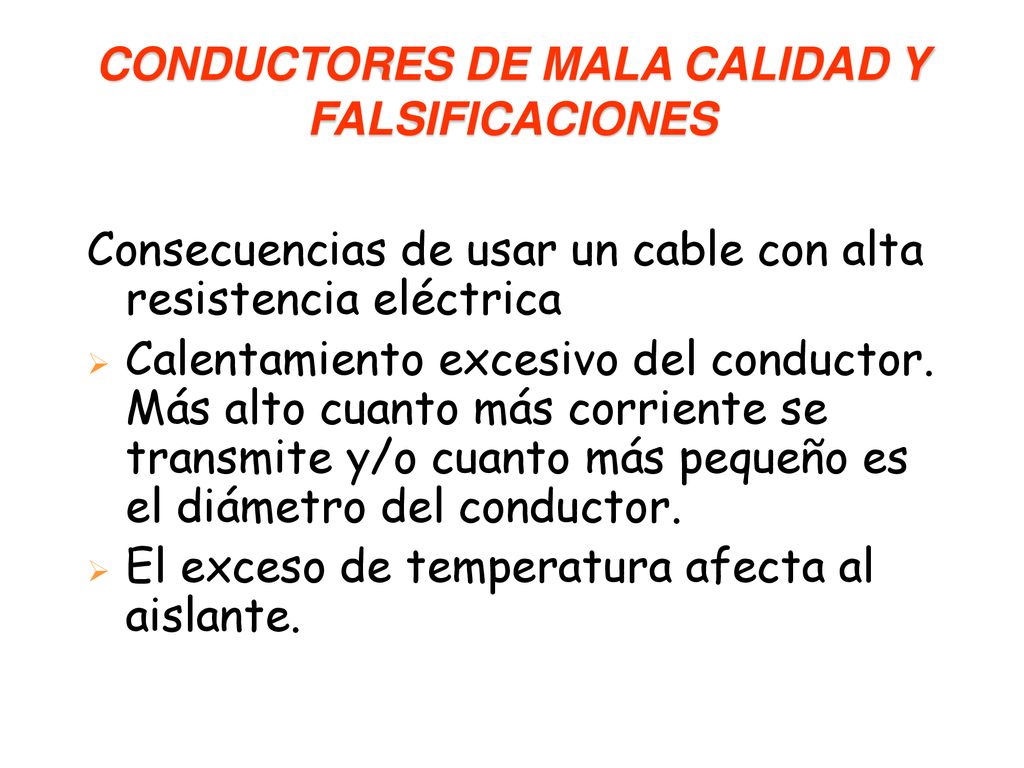

10 CONDUCTORES DE MALA CALIDAD Y FALSIFICACIONES
Consecuencias de usar un cable con alta resistencia eléctrica Calentamiento excesivo del conductor. Más alto cuanto más corriente se transmite y/o cuanto más pequeño es el diámetro del conductor. El exceso de temperatura afecta al aislante.

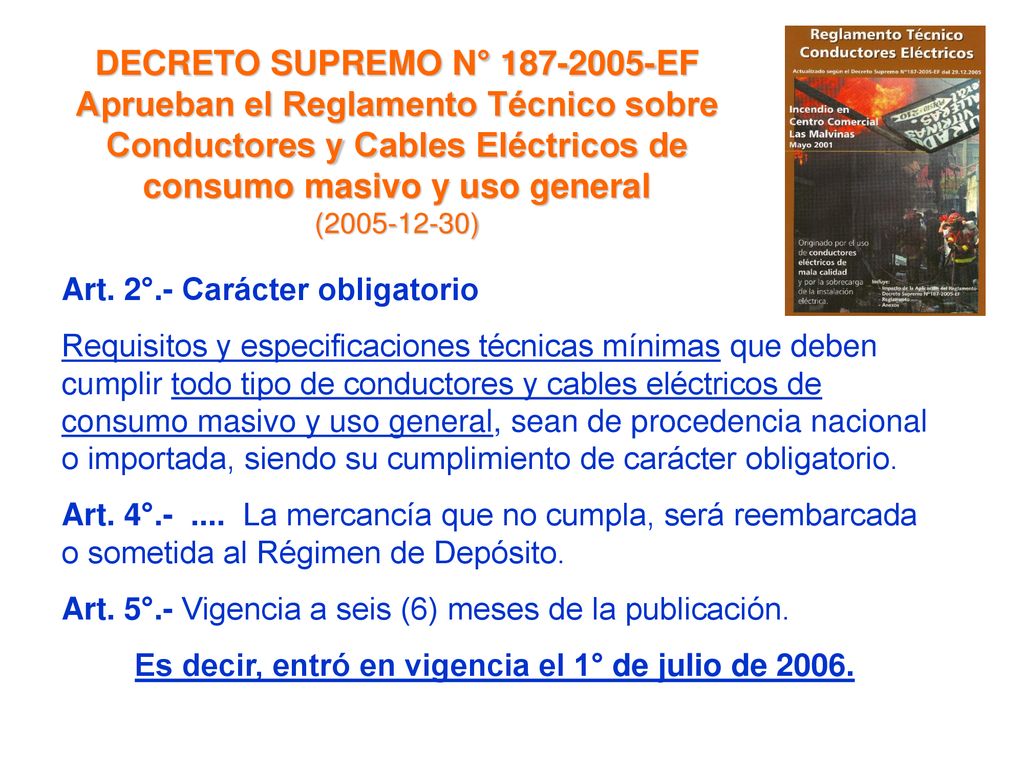

11 DECRETO SUPREMO N° 187-2005-EF
Aprueban el Reglamento Técnico sobre Conductores y Cables Eléctricos de consumo masivo y uso general ( ) Art. 2°.- Carácter obligatorio Requisitos y especificaciones técnicas mínimas que deben cumplir todo tipo de conductores y cables eléctricos de consumo masivo y uso general, sean de procedencia nacional o importada, siendo su cumplimiento de carácter obligatorio. Art. 4° La mercancía que no cumpla, será reembarcada o sometida al Régimen de Depósito. Art. 5°.- Vigencia a seis (6) meses de la publicación. Es decir, entró en vigencia el 1° de julio de 2006.

12 COMO DISPONER DE UNA INSTALACIÓN ELÉCTRICA SEGURA

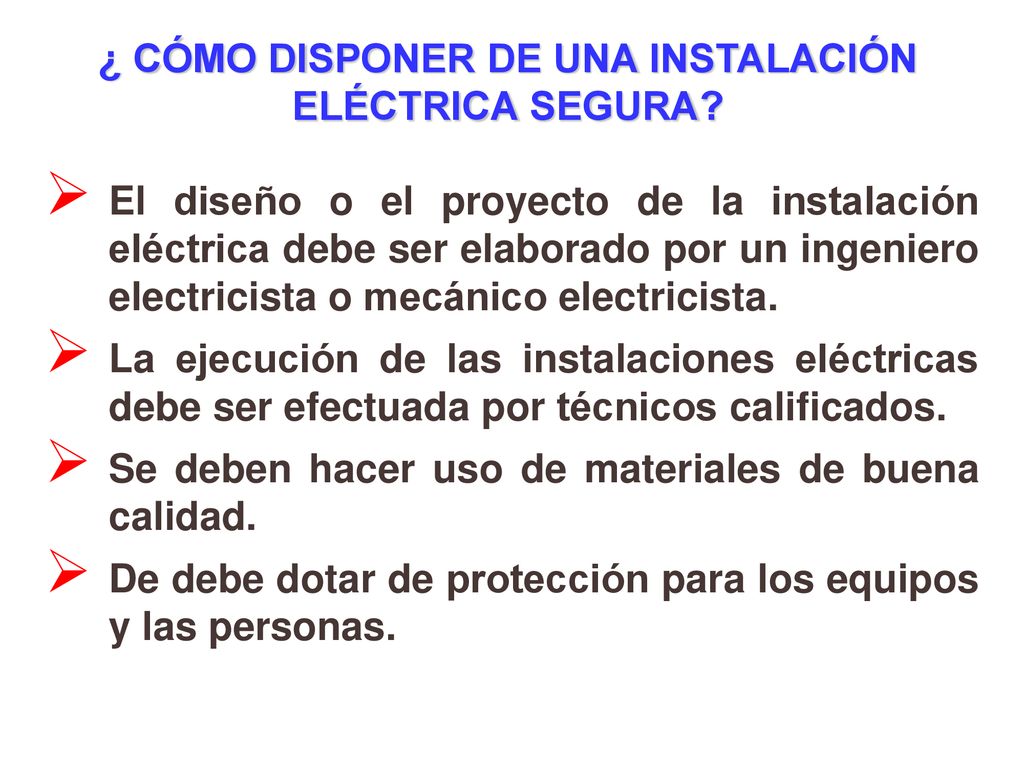

13 ¿ CÓMO DISPONER DE UNA INSTALACIÓN ELÉCTRICA SEGURA?
El diseño o el proyecto de la instalación eléctrica debe ser elaborado por un ingeniero electricista o mecánico electricista. La ejecución de las instalaciones eléctricas debe ser efectuada por técnicos calificados. Se deben hacer uso de materiales de buena calidad. De debe dotar de protección para los equipos y las personas.

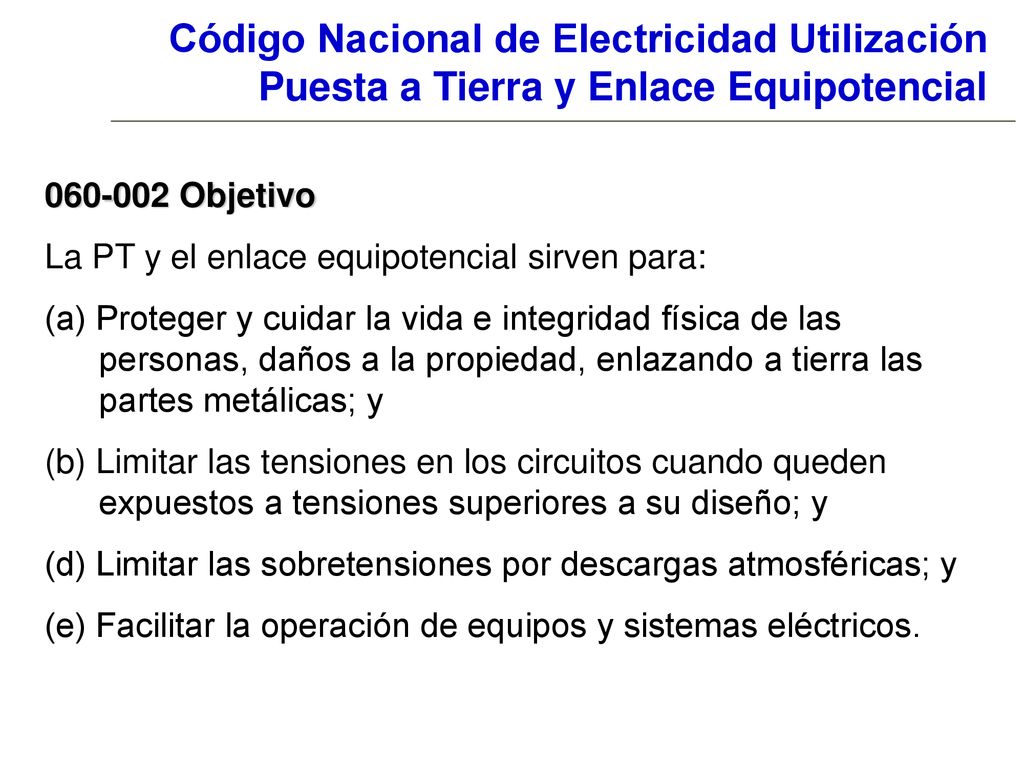

14 Código Nacional de Electricidad Utilización Puesta a Tierra y Enlace Equipotencial
Objetivo La PT y el enlace equipotencial sirven para: (a) Proteger y cuidar la vida e integridad física de las personas, daños a la propiedad, enlazando a tierra las partes metálicas; y (b) Limitar las tensiones en los circuitos cuando queden expuestos a tensiones superiores a su diseño; y (d) Limitar las sobretensiones por descargas atmosféricas; y (e) Facilitar la operación de equipos y sistemas eléctricos.

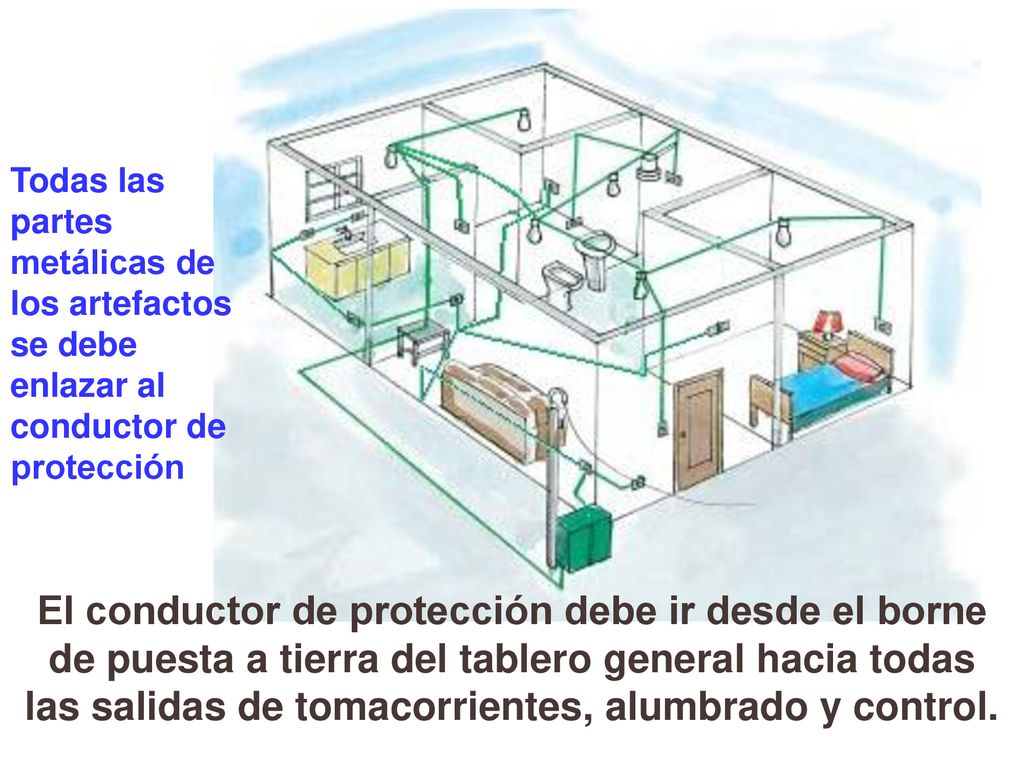

15 Todas las partes metálicas de los artefactos se debe enlazar al conductor de protección
El conductor de protección debe ir desde el borne de puesta a tierra del tablero general hacia todas las salidas de tomacorrientes, alumbrado y control.

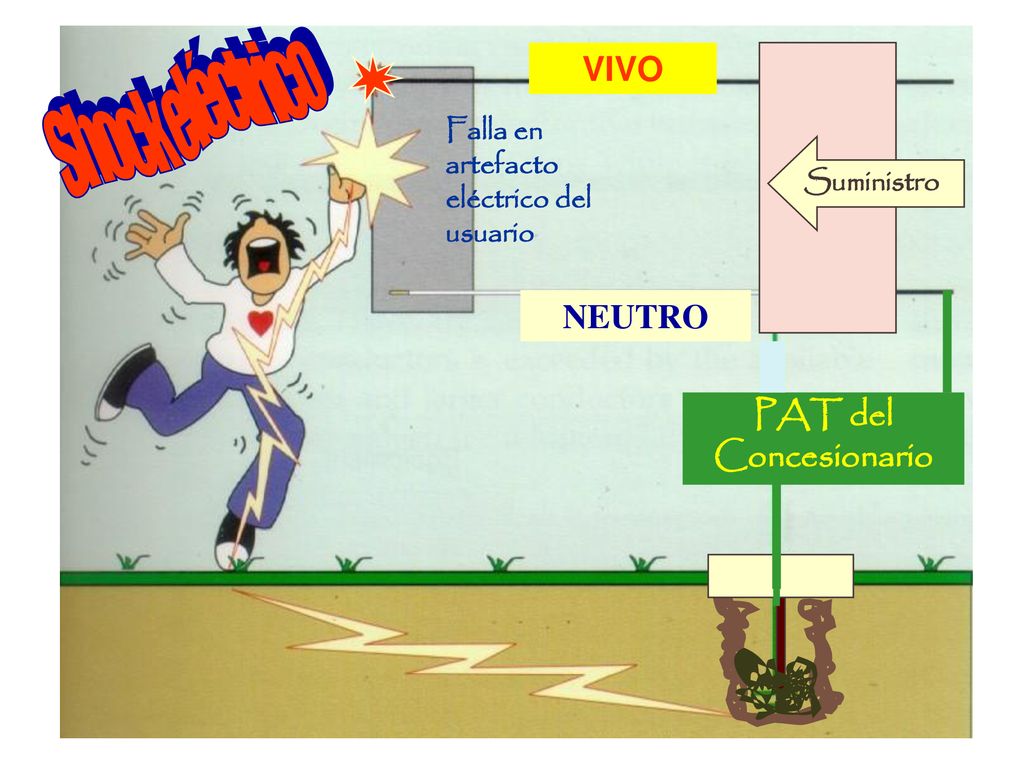

16 Shock eléctrico VIVO NEUTRO PAT del Concesionario
Falla en artefacto eléctrico del usuario Suministro NEUTRO PAT del Concesionario

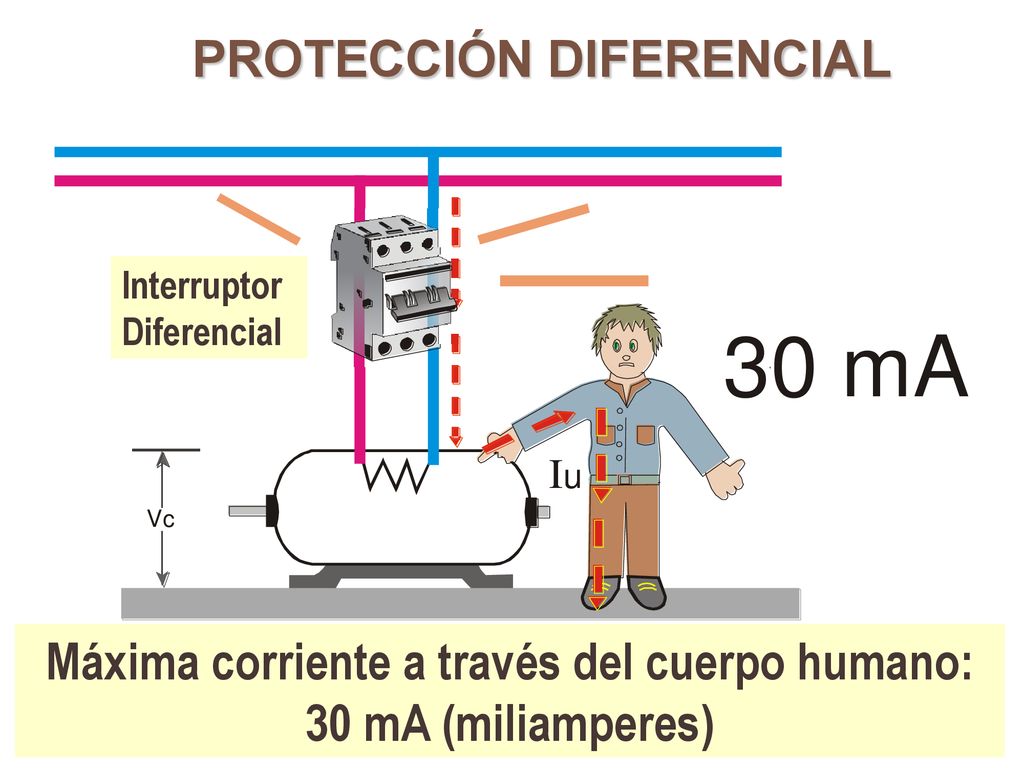

17 PROTECCIÓN DIFERENCIAL
Interruptor Diferencial Máxima corriente a través del cuerpo humano: 30 mA (miliamperes)

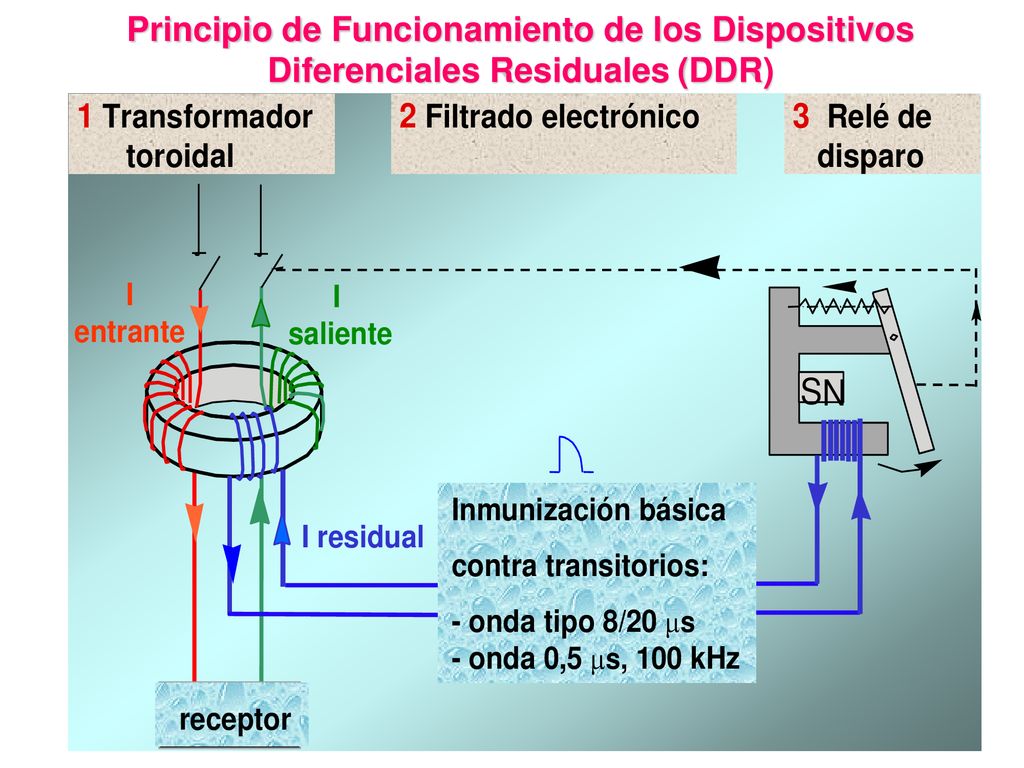

18 Principio de Funcionamiento de los Dispositivos Diferenciales Residuales (DDR)

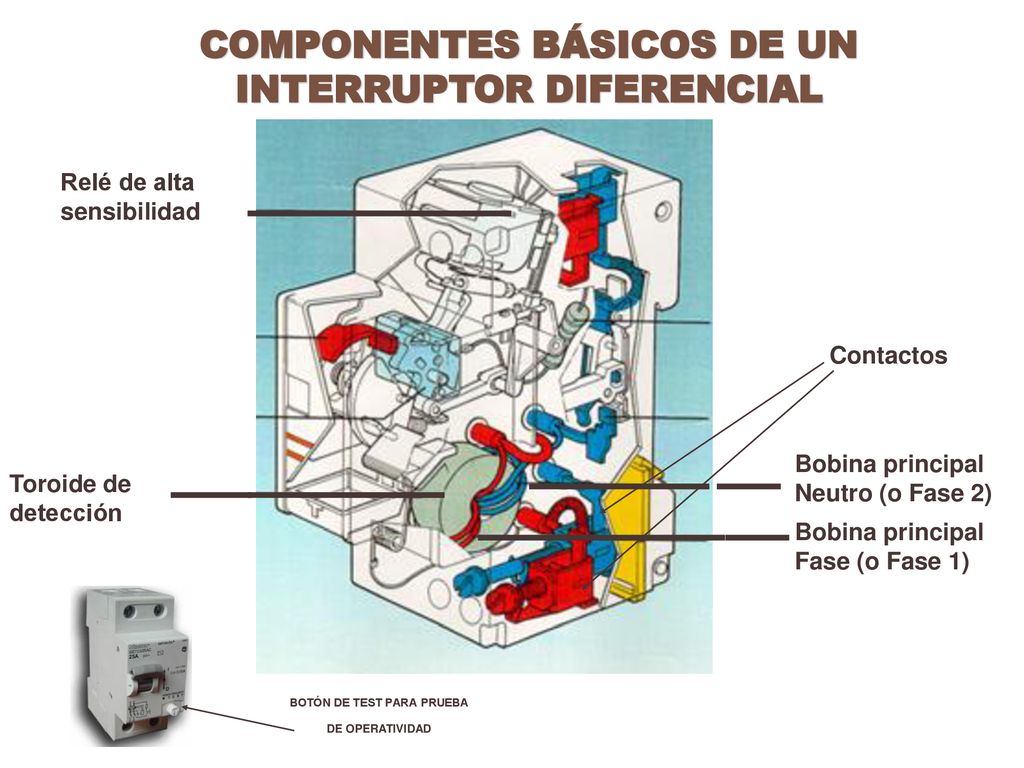

19 COMPONENTES BÁSICOS DE UN INTERRUPTOR DIFERENCIAL
Relé de alta sensibilidad Contactos Bobina principal Neutro (o Fase 2) Toroide de detección Bobina principal Fase (o Fase 1) BOTÓN DE TEST PARA PRUEBA DE OPERATIVIDAD

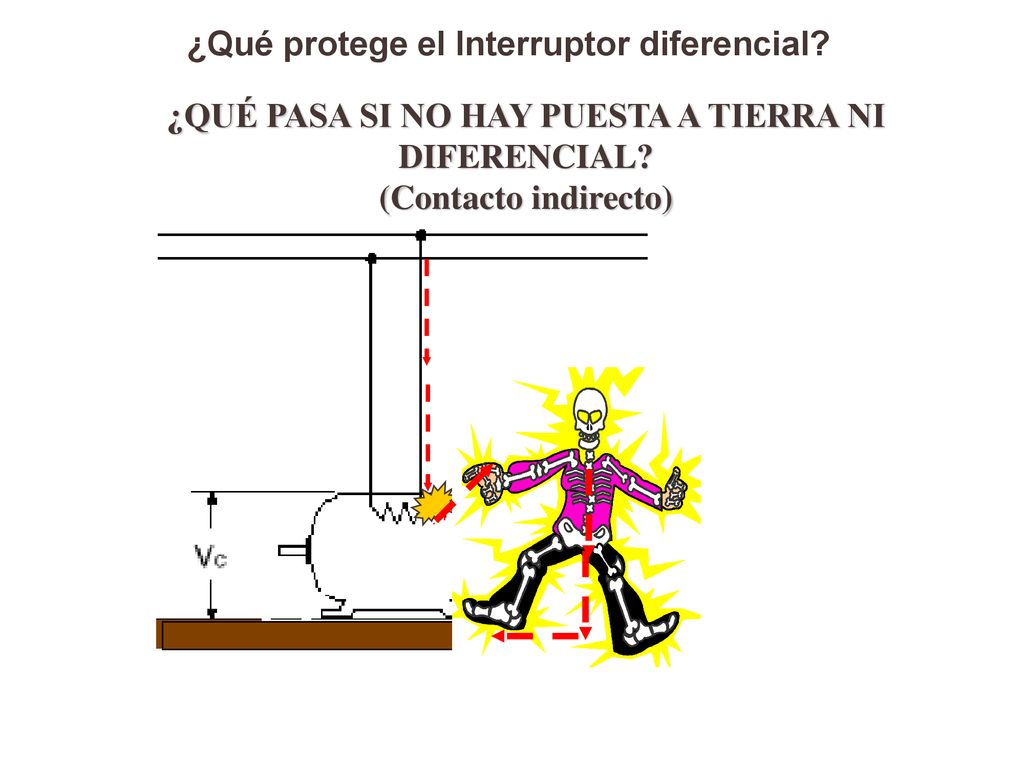

20 ¿Qué protege el Interruptor diferencial?
¿QUÉ PASA SI NO HAY PUESTA A TIERRA NI DIFERENCIAL? (Contacto indirecto)

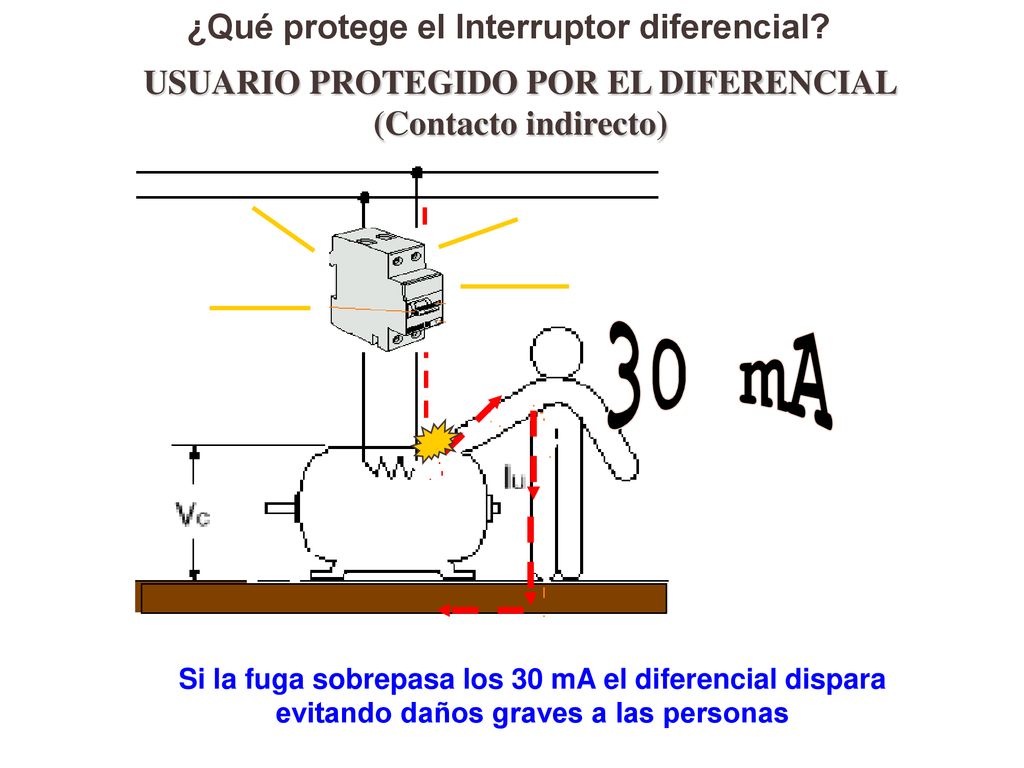

21 30 mA ¿Qué protege el Interruptor diferencial?
USUARIO PROTEGIDO POR EL DIFERENCIAL (Contacto indirecto) 30 mA Si la fuga sobrepasa los 30 mA el diferencial dispara evitando daños graves a las personas

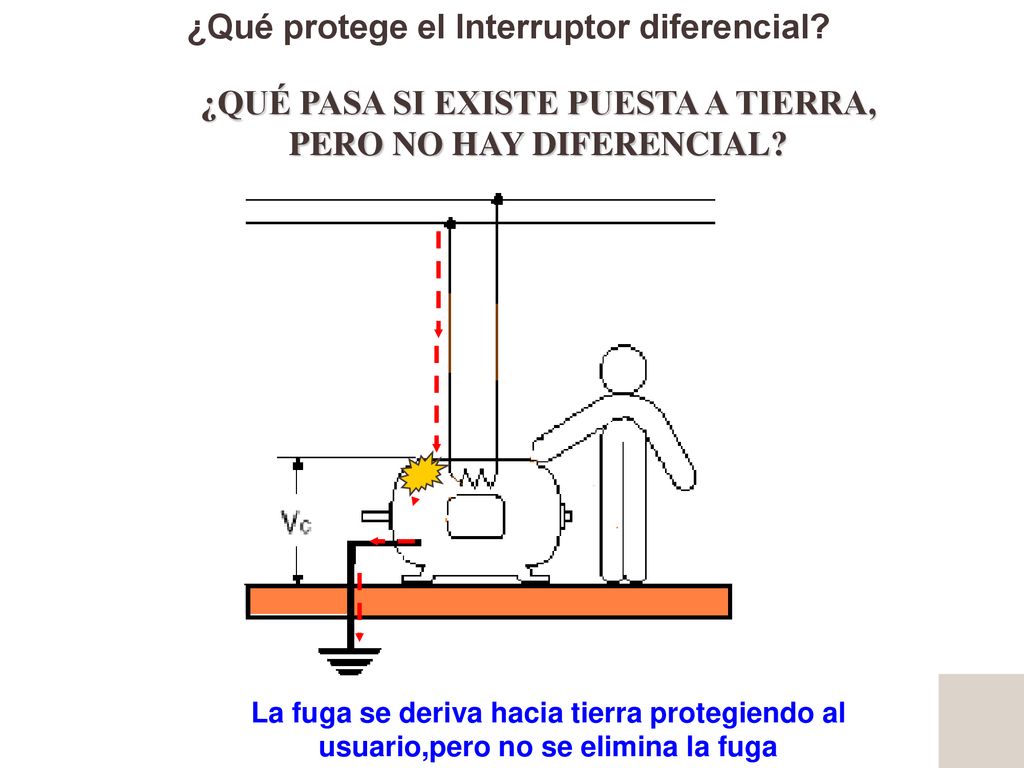

22 ¿Qué protege el Interruptor diferencial?
¿QUÉ PASA SI EXISTE PUESTA A TIERRA, PERO NO HAY DIFERENCIAL? La fuga se deriva hacia tierra protegiendo al usuario,pero no se elimina la fuga

23 30 mA ¿Qué protege el Interruptor diferencial?
PROTECCION DEL USUARIO Y LA INSTALACION: PUESTA A TIERRA+DIFERENCIAL 30 mA La fuga se deriva hacia tierra protegiendo al usuario, y el diferencial la detecta abriendo el circuito, evitando riesgos de recalentamiento e incendios por fallas de aislamiento

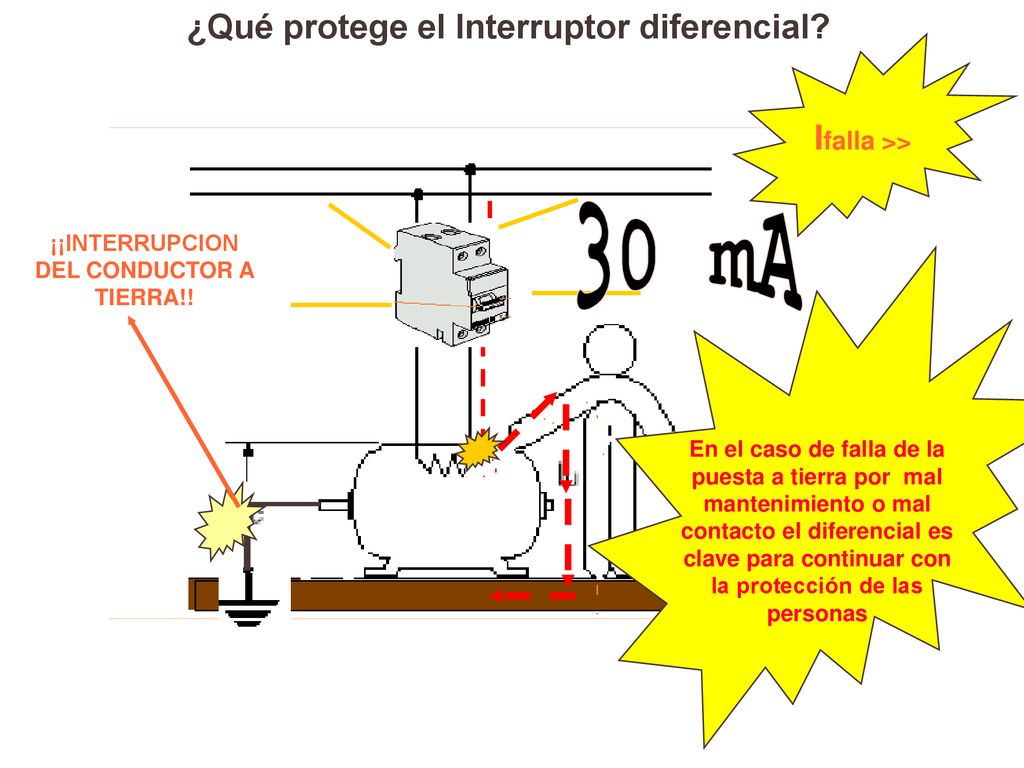

24 30 mA ¿Qué protege el Interruptor diferencial? Ifalla >>
¡¡INTERRUPCION DEL CONDUCTOR A TIERRA!! En el caso de falla de la puesta a tierra por mal mantenimiento o mal contacto el diferencial es clave para continuar con la protección de las personas

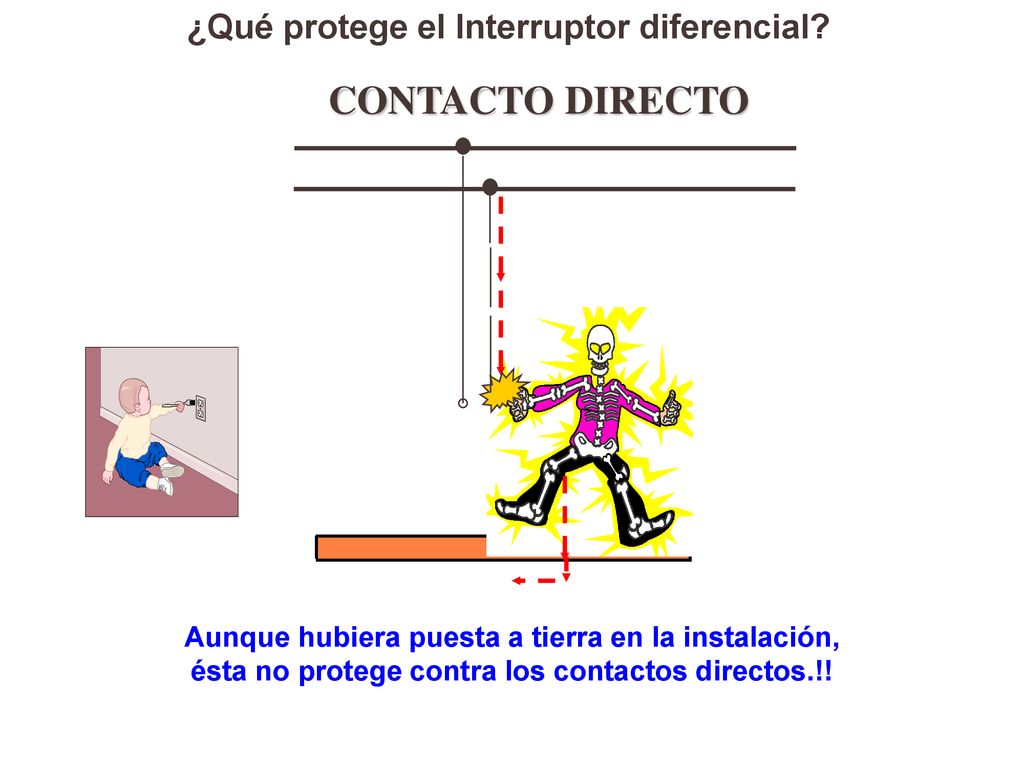

25 CONTACTO DIRECTO ¿Qué protege el Interruptor diferencial?
Aunque hubiera puesta a tierra en la instalación, ésta no protege contra los contactos directos.!!

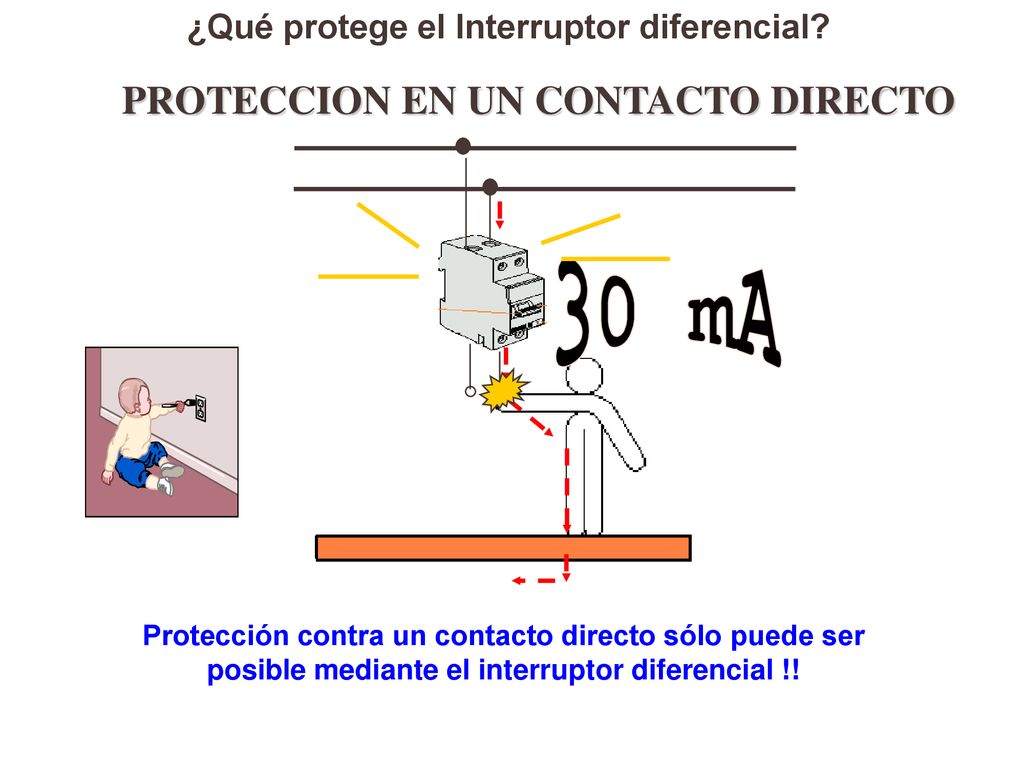

26 PROTECCION EN UN CONTACTO DIRECTO
¿Qué protege el Interruptor diferencial? PROTECCION EN UN CONTACTO DIRECTO 30 mA Protección contra un contacto directo sólo puede ser posible mediante el interruptor diferencial !!

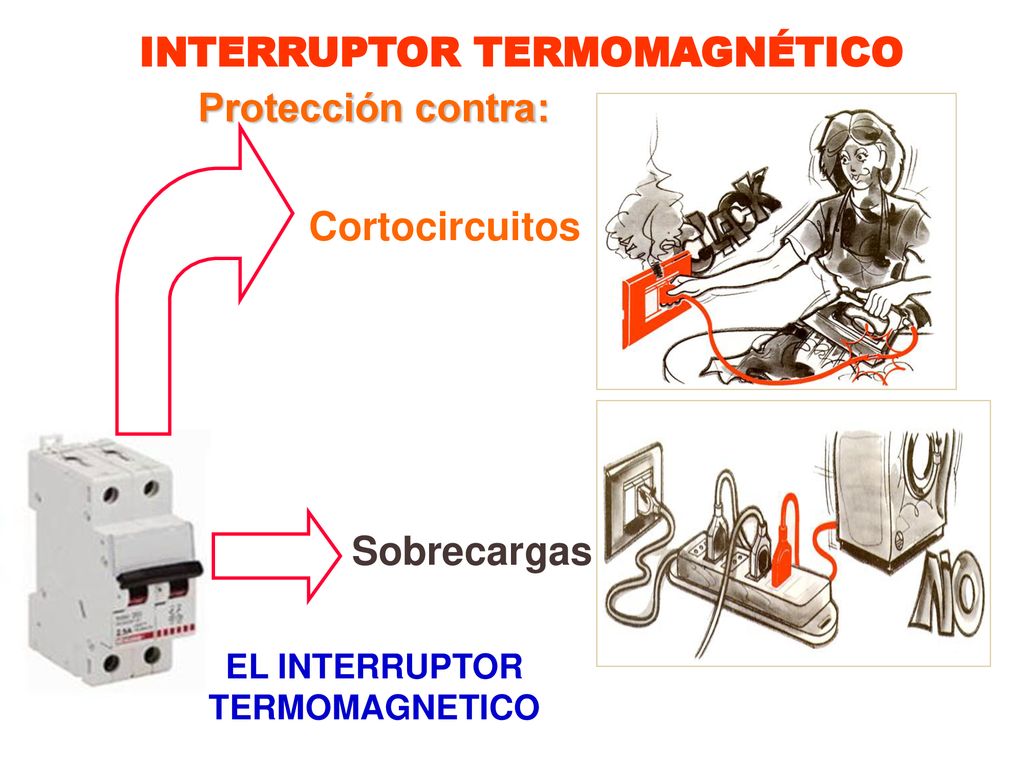

27 INTERRUPTOR TERMOMAGNÉTICO EL INTERRUPTOR TERMOMAGNETICO
Protección contra: Cortocircuitos INTERRUPTORES MODULARES BTDIN LOS INTERRUPTORES TERMOMAGNETICOS BTDIN ENTREGARAN A SU INSTALACIÓN LA MEJOR PROTECCIÓN CONTRA : SOBRECARGAS CORTOCIRCUITOS RECORDEMOS: LA SOBRECARGA SE PRODUCE CUANDO TENEMOS CONECTADOS A LA INSTALACIÓN MAS CONSUMOS QUE AQUELLOS PARA LOS QUE HA SIDO DISEÑADA, PRODUCIÉNDOSE UN RECALENTAMIENTO GRADUAL EN LOS CONDUCTORES, LO QUE PUEDE OCASIONAR FALLAS ELÉCTRICAS DE CONSIDERACIÓN, E INCLUSO INCENDIOS. EL CORTOCIRCUITO SE PRODUCE CUANDO ENTRAN EN CONTACTO DOS CONDUCTORES A DISTINTO POTENCIAL, YA SEA POR UN CONTACTO DIRECTO O A TRAVÉS DE UNA IMPEDANCIA (RESISTENCIA) MÍNIMA. LOS INTERRUPTORES TERMOMAGNETICOS BTDIN ESTÁN DISEÑADOS PARA RESPONDER EN FORMA RÁPIDA Y EFICIENTE ANTE ESTE TIPO DE FALLAS. Sobrecargas EL INTERRUPTOR TERMOMAGNETICO

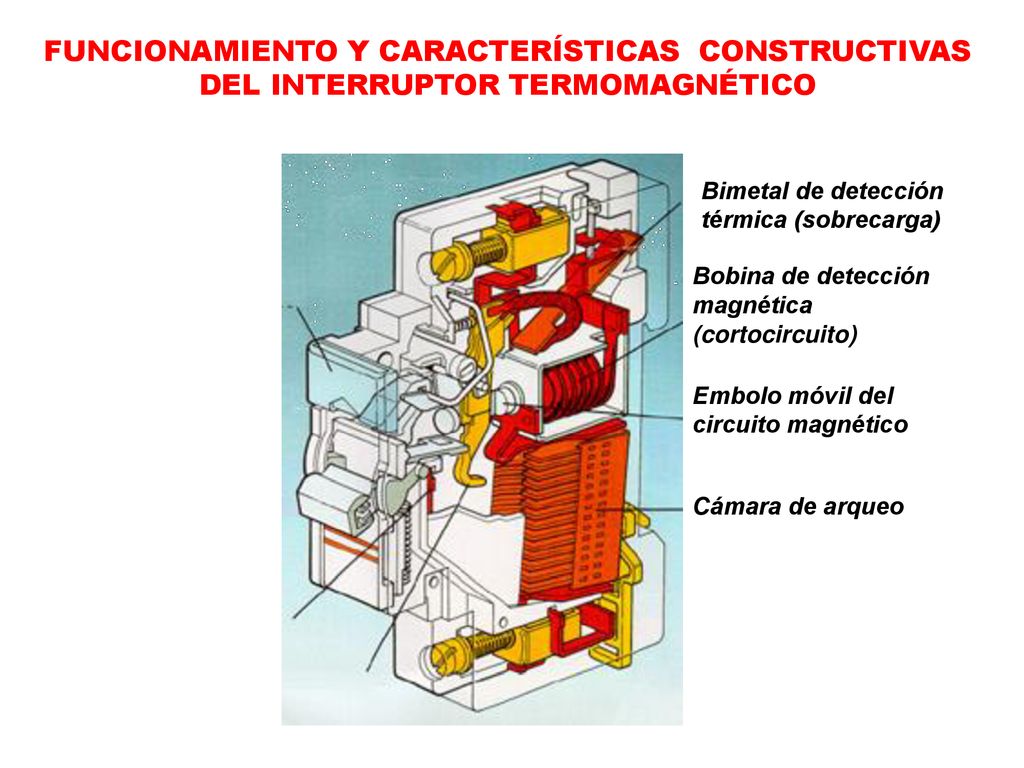

28 FUNCIONAMIENTO Y CARACTERÍSTICAS CONSTRUCTIVAS DEL INTERRUPTOR TERMOMAGNÉTICO
Bimetal de detección térmica (sobrecarga) Bobina de detección magnética (cortocircuito) Embolo móvil del circuito magnético Cámara de arqueo

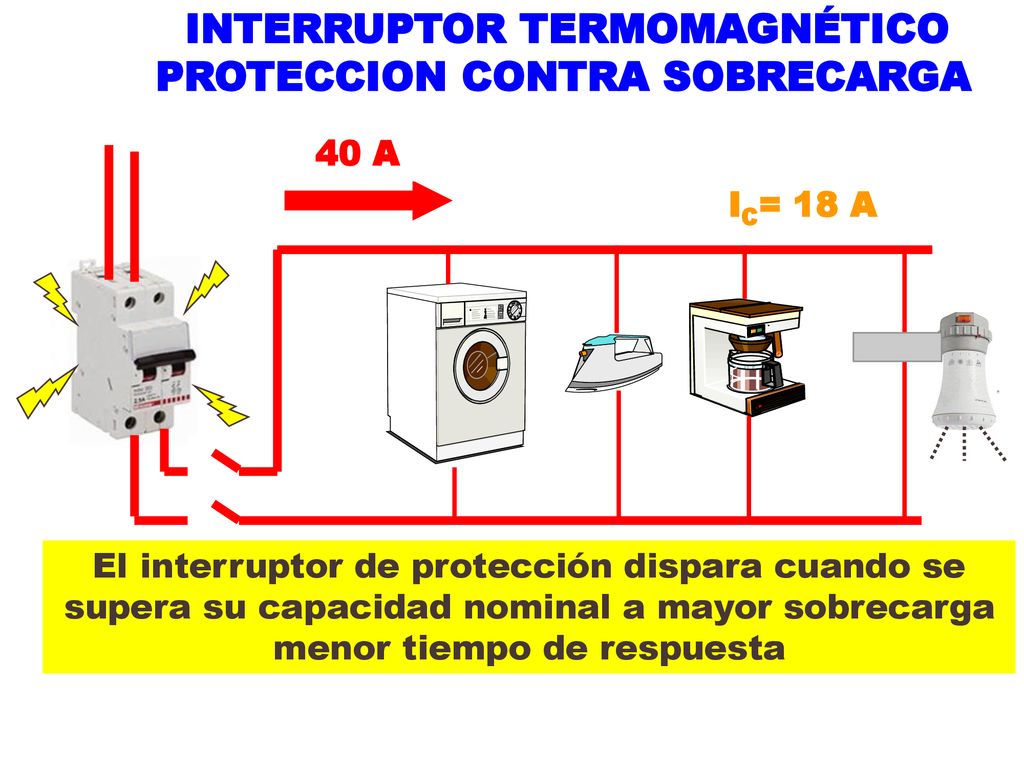

29 PROTECCION CONTRA SOBRECARGA
INTERRUPTOR TERMOMAGNÉTICO PROTECCION CONTRA SOBRECARGA 40 A 14 A 8 A 2 A IC= 18 A El interruptor de protección dispara cuando se supera su capacidad nominal a mayor sobrecarga menor tiempo de respuesta

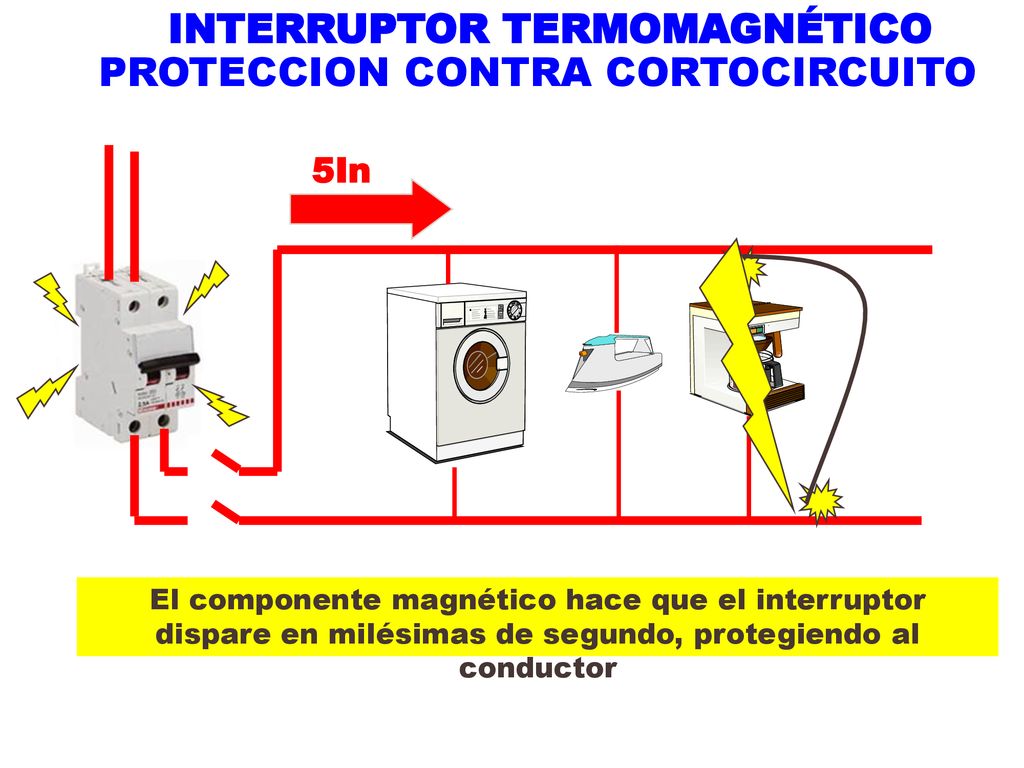

30 PROTECCION CONTRA CORTOCIRCUITO
INTERRUPTOR TERMOMAGNÉTICO PROTECCION CONTRA CORTOCIRCUITO 5In In El componente magnético hace que el interruptor dispare en milésimas de segundo, protegiendo al conductor

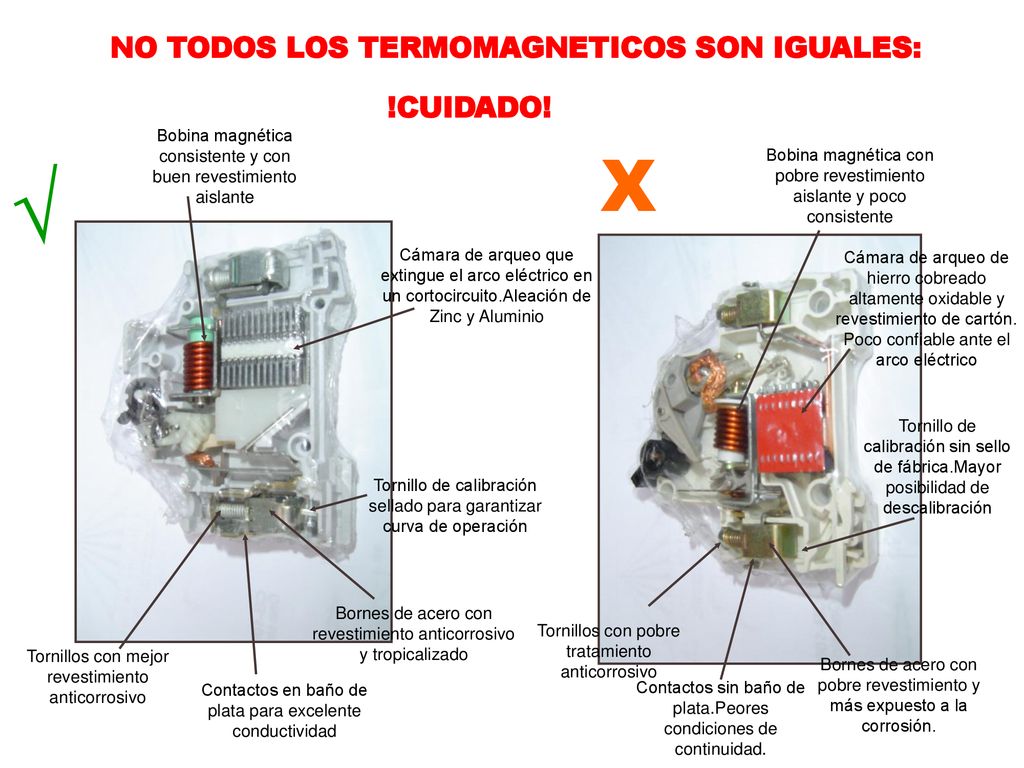

31 NO TODOS LOS TERMOMAGNETICOS SON IGUALES:
!CUIDADO! Bobina magnética consistente y con buen revestimiento aislante X Bobina magnética con pobre revestimiento aislante y poco consistente √ Cámara de arqueo que extingue el arco eléctrico en un cortocircuito.Aleación de Zinc y Aluminio Cámara de arqueo de hierro cobreado altamente oxidable y revestimiento de cartón. Poco confiable ante el arco eléctrico Tornillo de calibración sin sello de fábrica.Mayor posibilidad de descalibración Tornillo de calibración sellado para garantizar curva de operación Bornes de acero con revestimiento anticorrosivo y tropicalizado Tornillos con pobre tratamiento anticorrosivo Tornillos con mejor revestimiento anticorrosivo Bornes de acero con pobre revestimiento y más expuesto a la corrosión. Contactos en baño de plata para excelente conductividad Contactos sin baño de plata.Peores condiciones de continuidad.

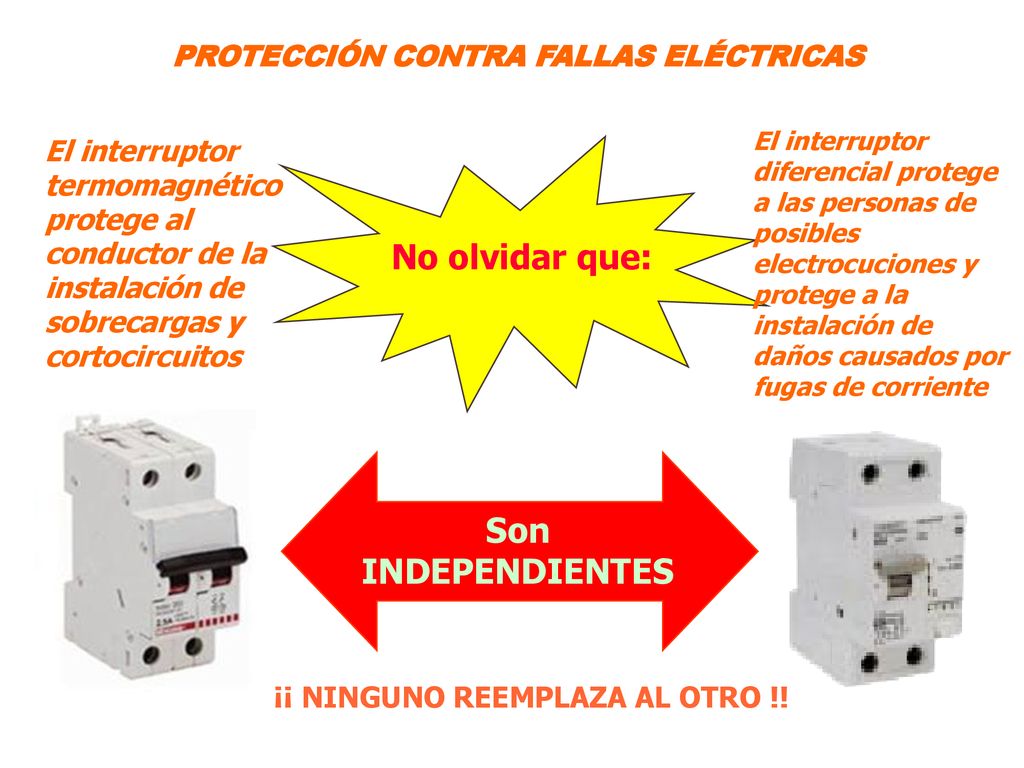

32 ¡¡ NINGUNO REEMPLAZA AL OTRO !!
PROTECCIÓN CONTRA FALLAS ELÉCTRICAS El interruptor diferencial protege a las personas de posibles electrocuciones y protege a la instalación de daños causados por fugas de corriente El interruptor termomagnético protege al conductor de la instalación de sobrecargas y cortocircuitos No olvidar que: Son INDEPENDIENTES ¡¡ NINGUNO REEMPLAZA AL OTRO !!

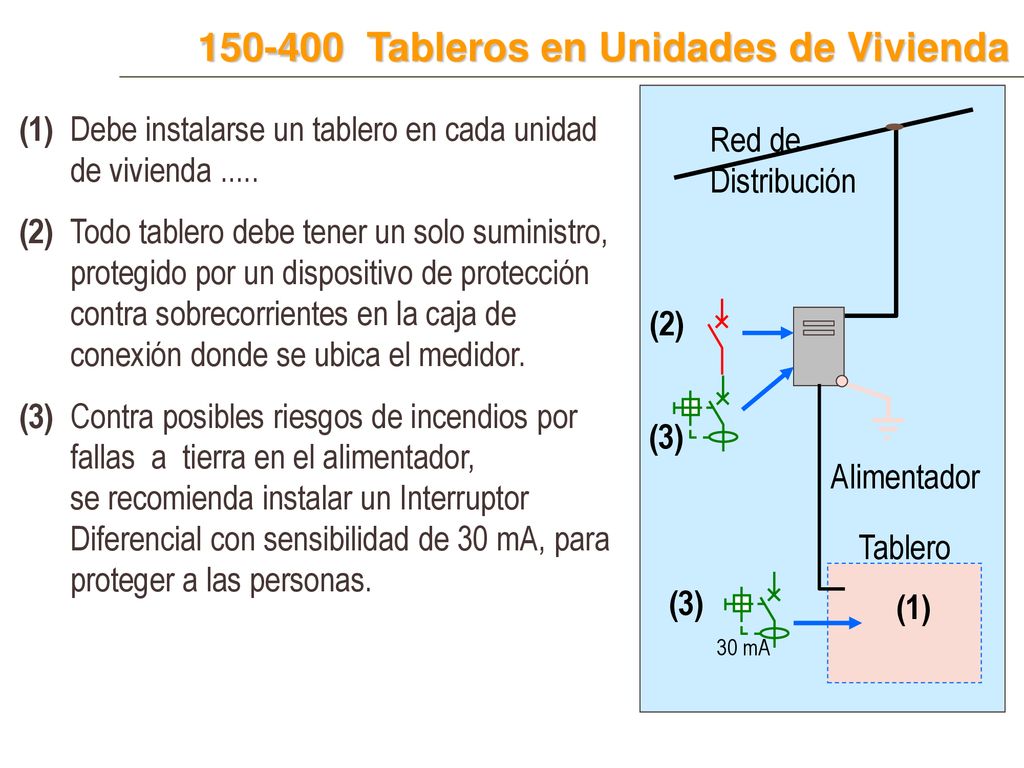

33 150-400 Tableros en Unidades de Vivienda
(1) Debe instalarse un tablero en cada unidad de vivienda ..... (2) Todo tablero debe tener un solo suministro, protegido por un dispositivo de protección contra sobrecorrientes en la caja de conexión donde se ubica el medidor. (3) Contra posibles riesgos de incendios por fallas a tierra en el alimentador, se recomienda instalar un Interruptor Diferencial con sensibilidad de 30 mA, para proteger a las personas. Red de Distribución (2) (3) Alimentador Tablero (3) (1) 30 mA

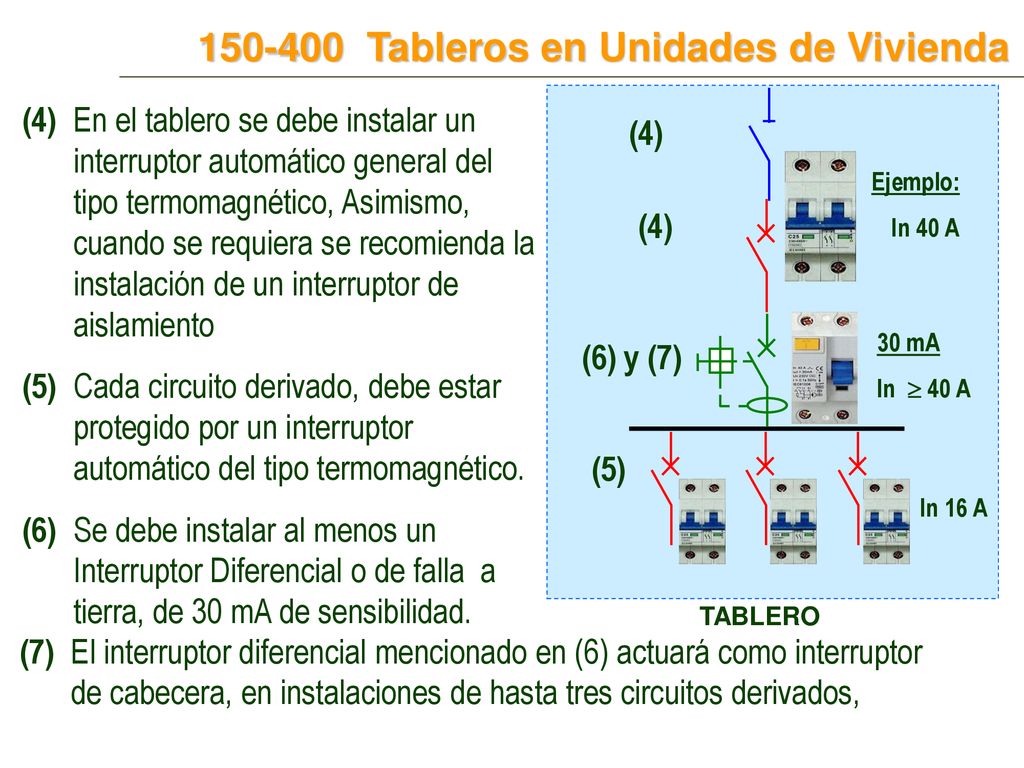

34 150-400 Tableros en Unidades de Vivienda
(4) En el tablero se debe instalar un interruptor automático general del tipo termomagnético, Asimismo, cuando se requiera se recomienda la instalación de un interruptor de aislamiento (5) Cada circuito derivado, debe estar protegido por un interruptor automático del tipo termomagnético. (6) Se debe instalar al menos un Interruptor Diferencial o de falla a tierra, de 30 mA de sensibilidad. (4) Ejemplo: In 40 A (4) 30 mA In  40 A (6) y (7) (5) In 16 A TABLERO (7) El interruptor diferencial mencionado en (6) actuará como interruptor de cabecera, en instalaciones de hasta tres circuitos derivados,

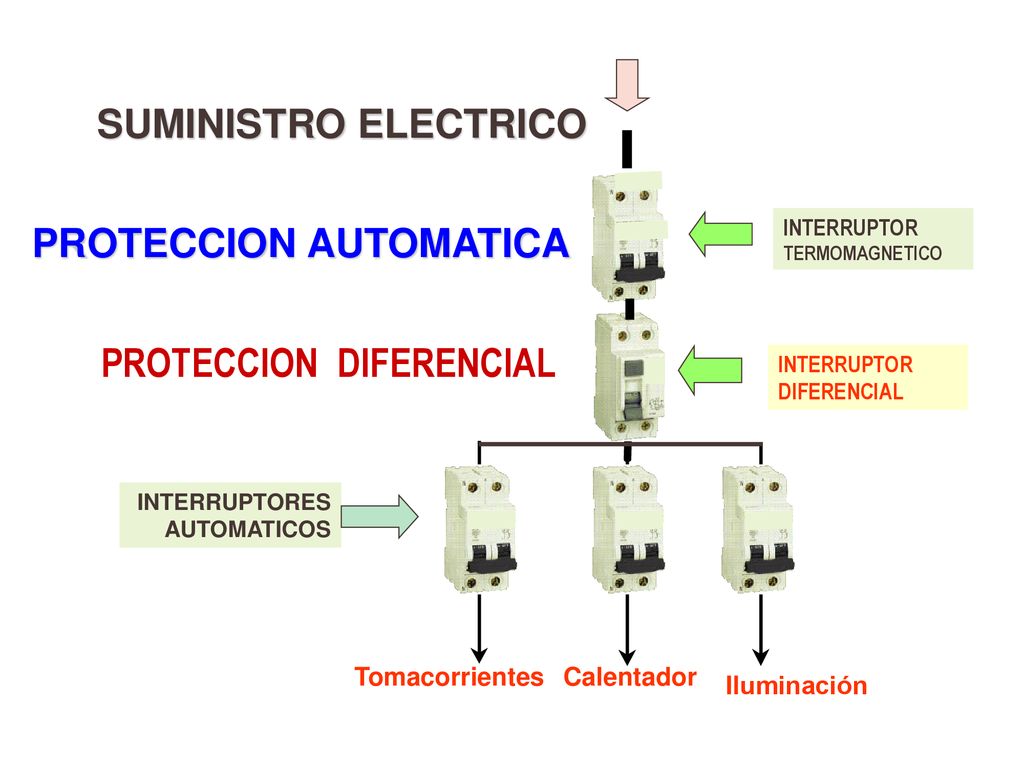

35 PROTECCION DIFERENCIAL
SUMINISTRO ELECTRICO INTERRUPTOR TERMOMAGNETICO PROTECCION AUTOMATICA INTERRUPTOR DIFERENCIAL PROTECCION DIFERENCIAL INTERRUPTORES AUTOMATICOS Tomacorrientes Calentador Iluminación

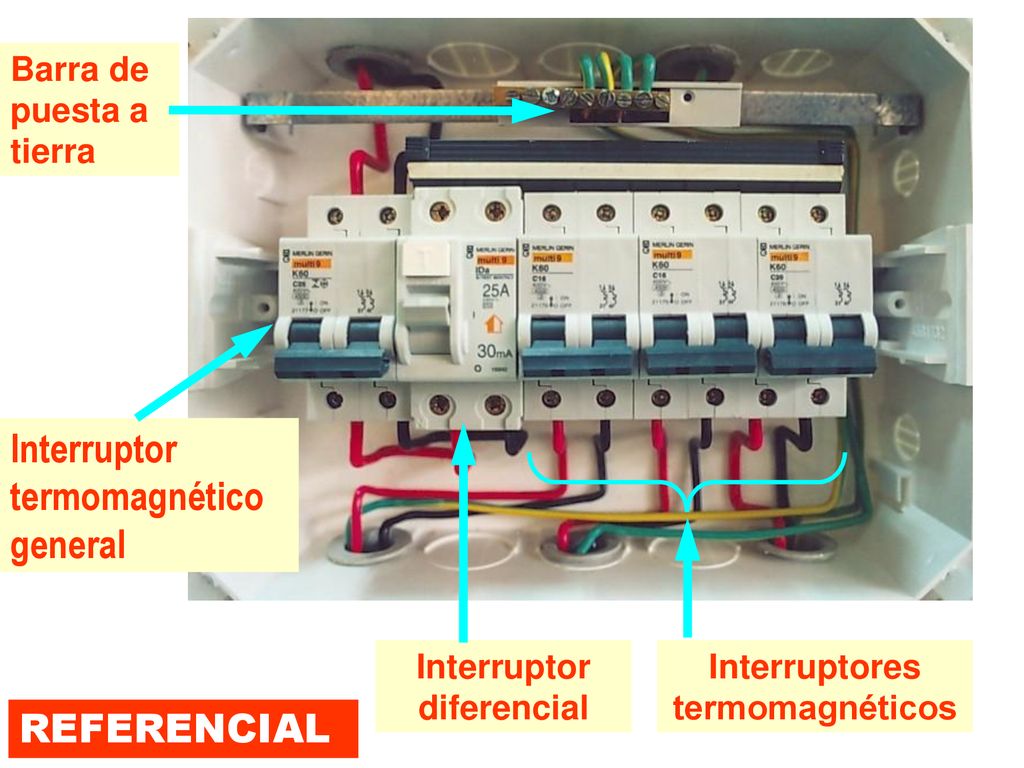

36 Interruptor diferencial Interruptores termomagnéticos
Barra de puesta a tierra Interruptor termomagnético general Interruptor diferencial Interruptores termomagnéticos REFERENCIAL

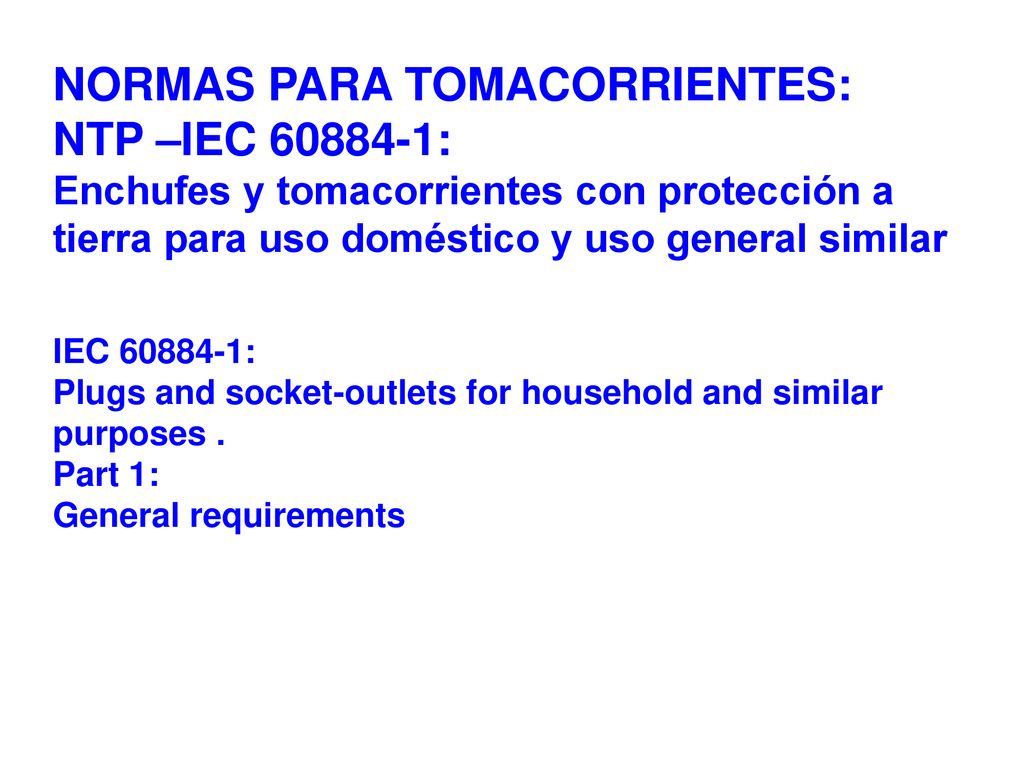

37 NORMAS PARA TOMACORRIENTES: NTP –IEC : Enchufes y tomacorrientes con protección a tierra para uso doméstico y uso general similar IEC : Plugs and socket-outlets for household and similar purposes . Part 1: General requirements

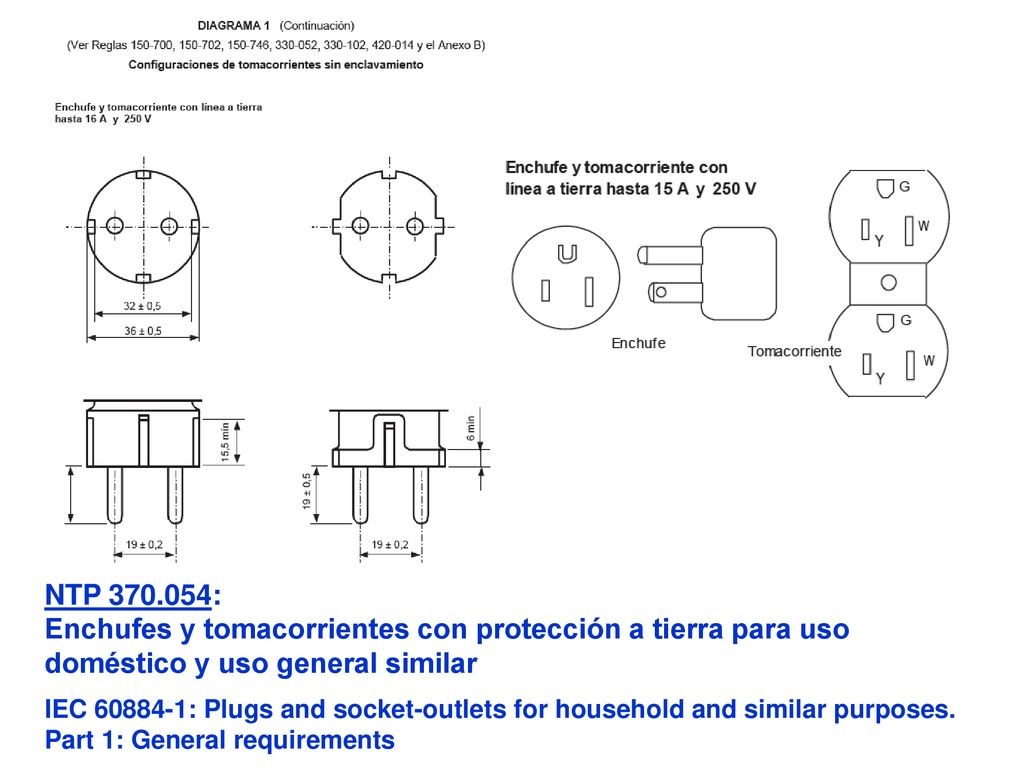

38 NTP : Enchufes y tomacorrientes con protección a tierra para uso doméstico y uso general similar IEC : Plugs and socket-outlets for household and similar purposes. Part 1: General requirements

39 ¿Cómo reduciremos los Riesgos ... ?

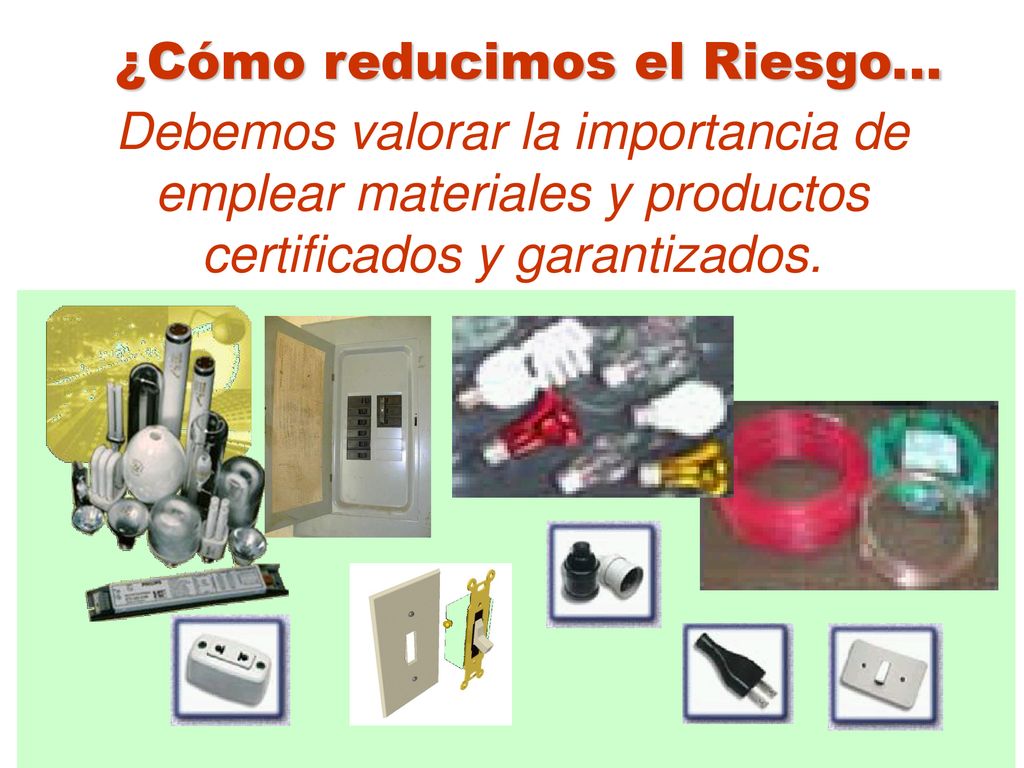

40 ¿Cómo reducimos el Riesgo...
Debemos valorar la importancia de emplear materiales y productos certificados y garantizados.

41 .... Los proyectos deben ser efectuados por personal capacitado y certificado.
ACREDITADO

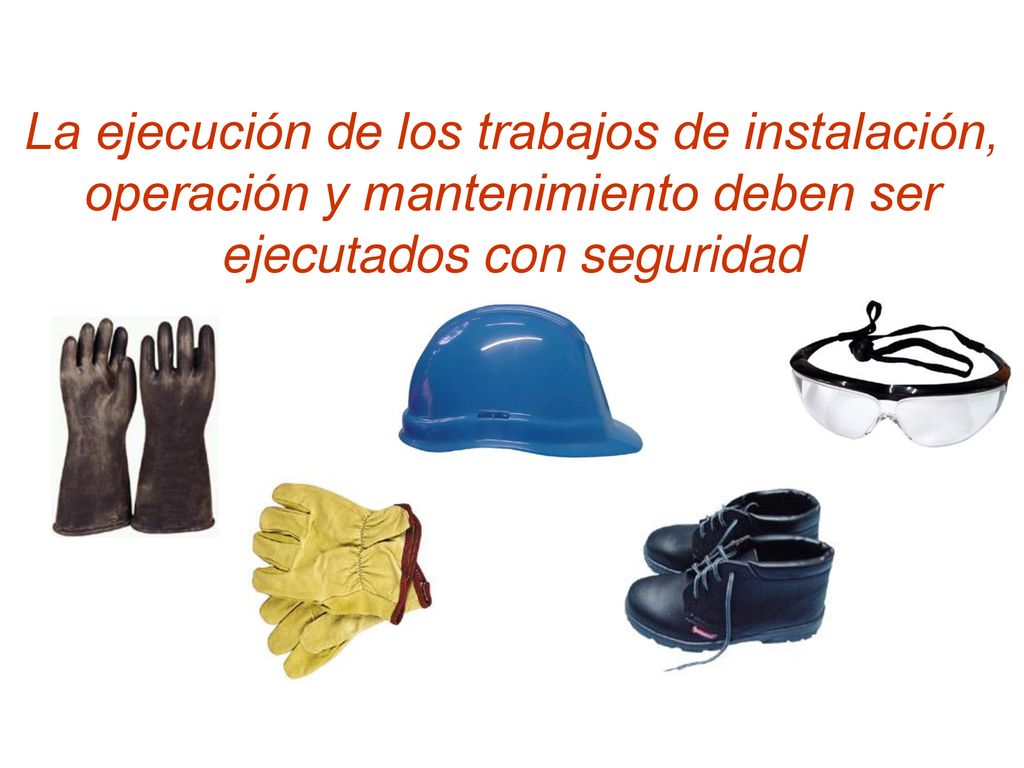

42 La ejecución de los trabajos de instalación, operación y mantenimiento deben ser ejecutados con seguridad

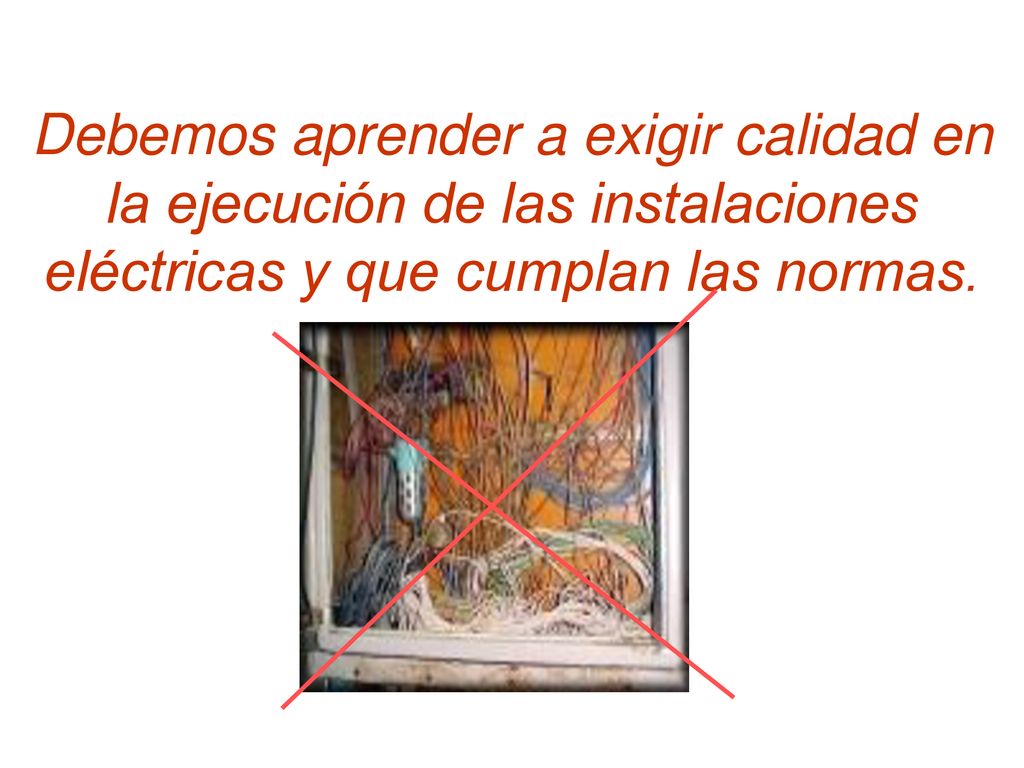

43 Debemos aprender a exigir calidad en la ejecución de las instalaciones eléctricas y que cumplan las normas.
