1 Integrantes: Irvin Erickson Esquivel Danilo Josué Chicas

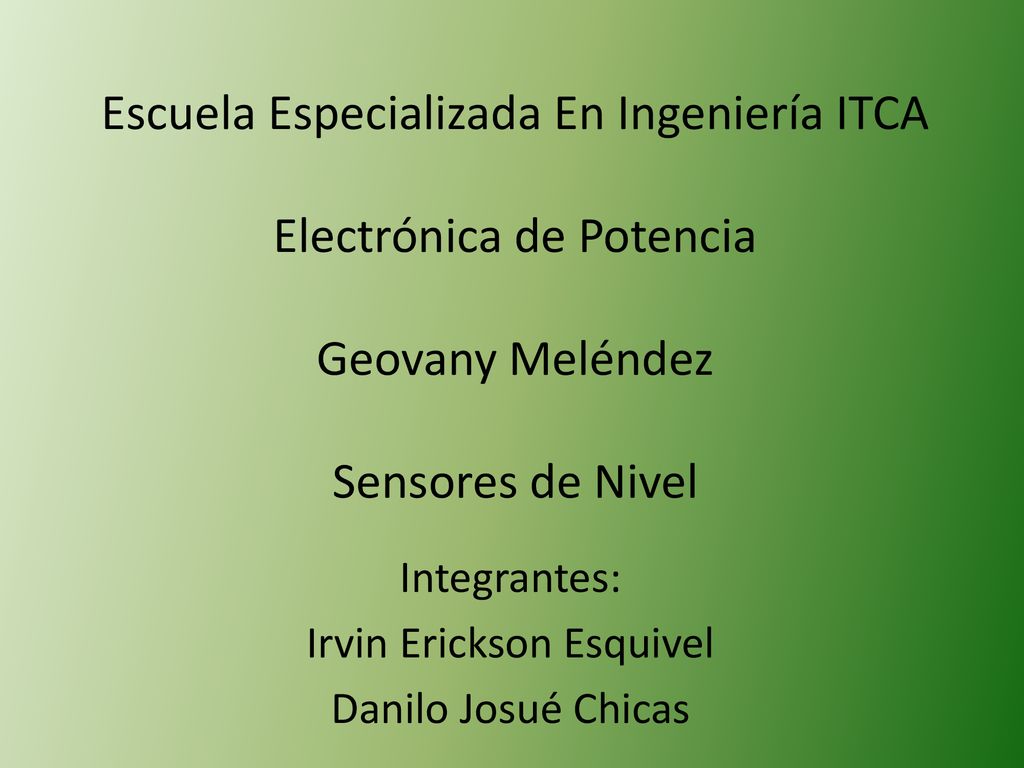

Escuela Especializada En Ingeniería ITCA Electrónica de Potencia Geovany Meléndez Sensores de Nivel Integrantes: Irvin Erickson Esquivel Danilo Josué Chicas

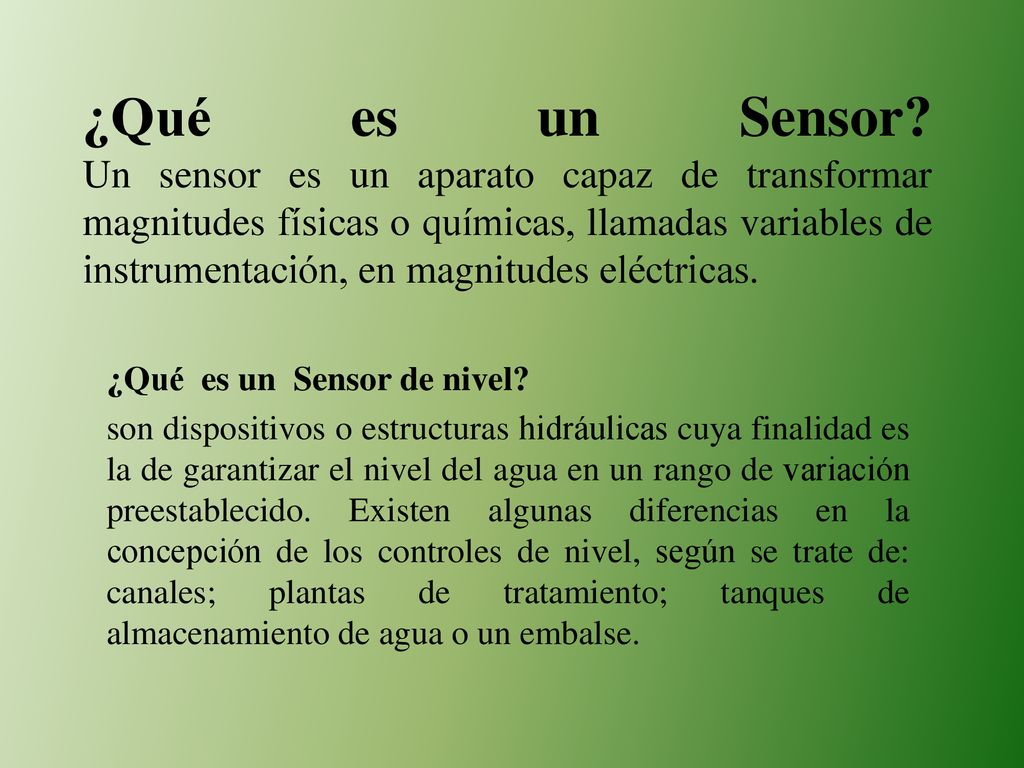

2 ¿Qué es un Sensor? Un sensor es un aparato capaz de transformar magnitudes físicas o químicas, llamadas variables de instrumentación, en magnitudes eléctricas. ¿Qué es un Sensor de nivel? son dispositivos o estructuras hidráulicas cuya finalidad es la de garantizar el nivel del agua en un rango de variación preestablecido. Existen algunas diferencias en la concepción de los controles de nivel, según se trate de: canales; plantas de tratamiento; tanques de almacenamiento de agua o un embalse.

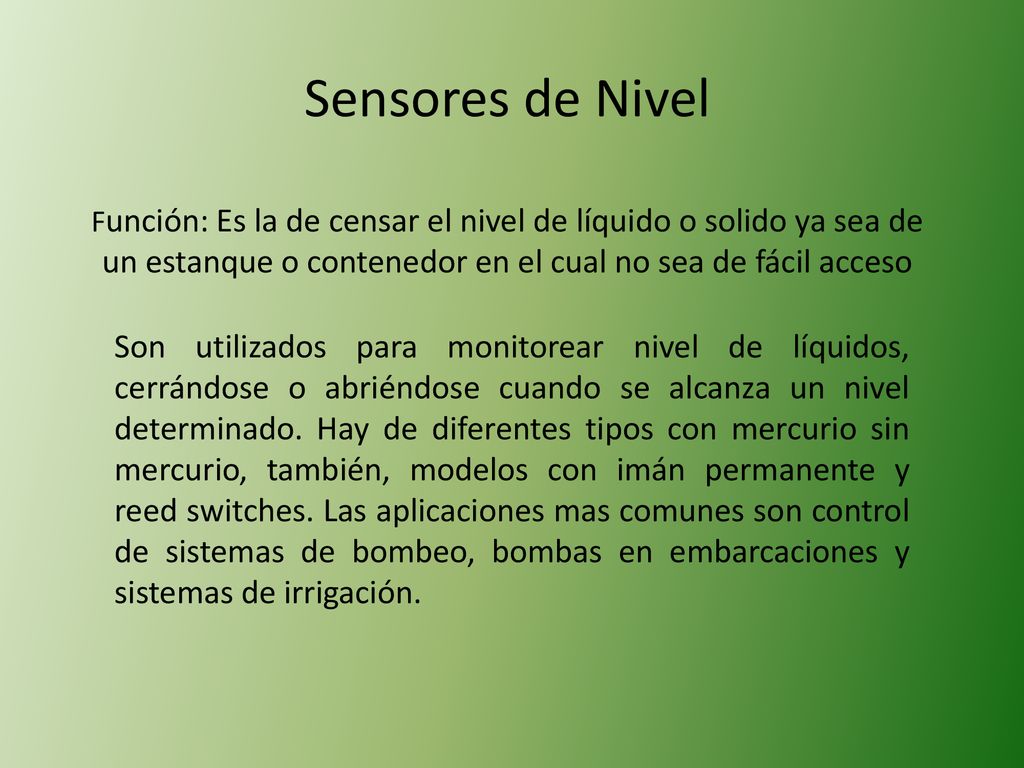

3 Sensores de Nivel Función: Es la de censar el nivel de líquido o solido ya sea de un estanque o contenedor en el cual no sea de fácil acceso Son utilizados para monitorear nivel de líquidos, cerrándose o abriéndose cuando se alcanza un nivel determinado. Hay de diferentes tipos con mercurio sin mercurio, también, modelos con imán permanente y reed switches. Las aplicaciones mas comunes son control de sistemas de bombeo, bombas en embarcaciones y sistemas de irrigación.

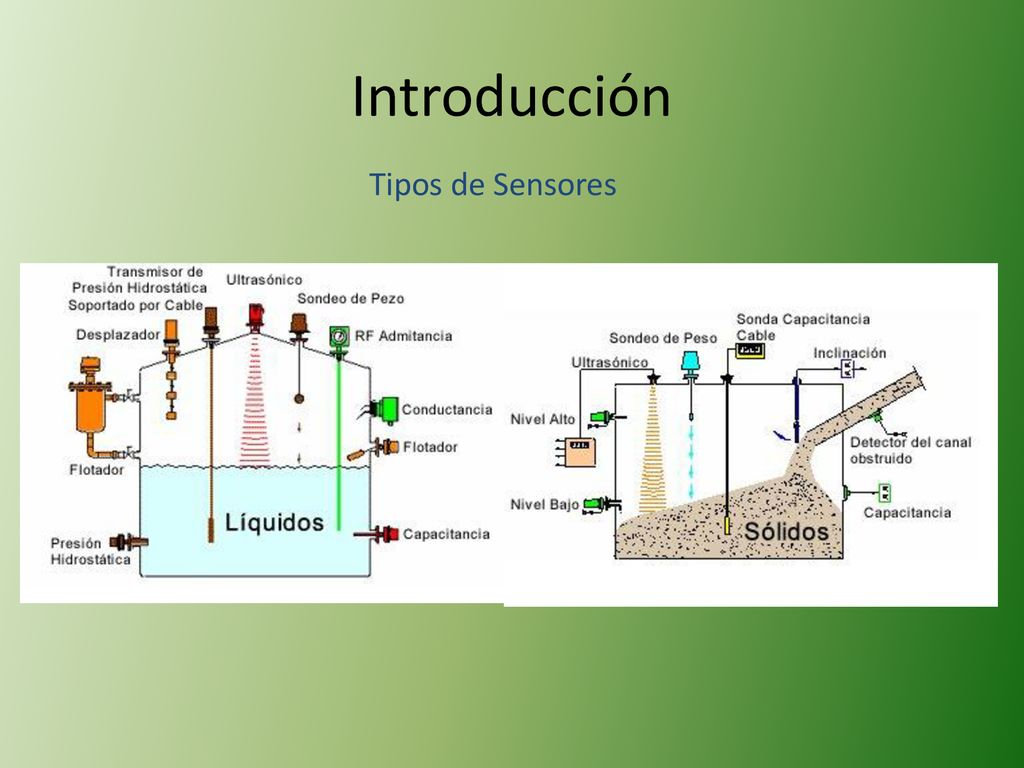

4 Introducción Tipos de Sensores

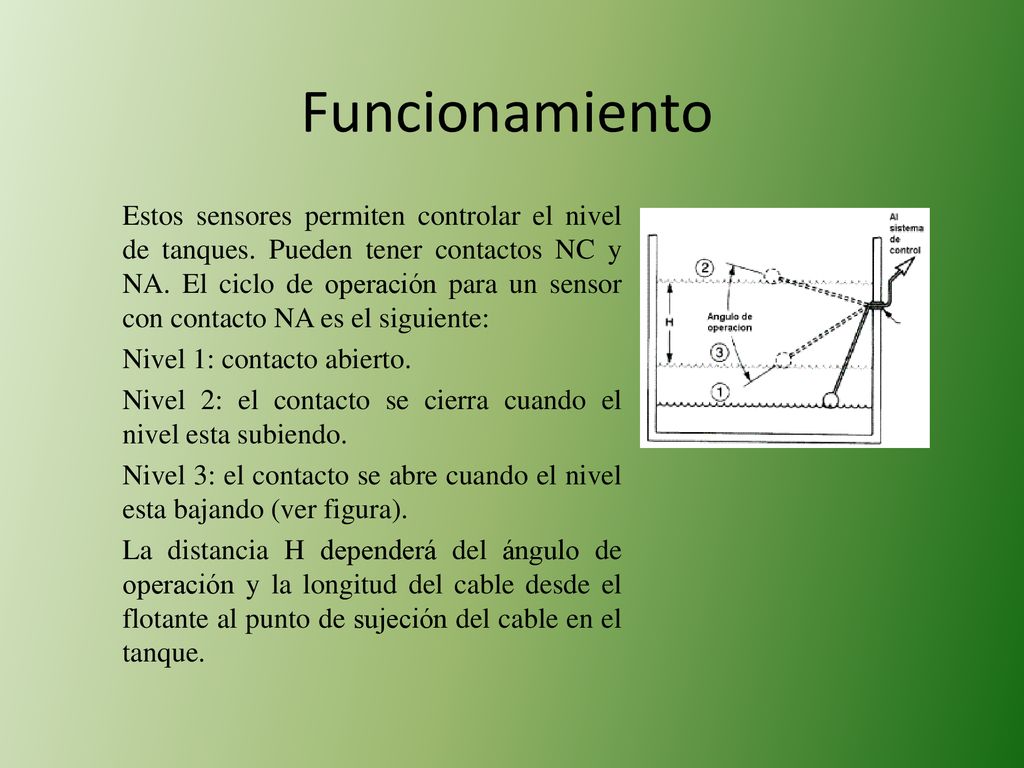

5 Funcionamiento Estos sensores permiten controlar el nivel de tanques. Pueden tener contactos NC y NA. El ciclo de operación para un sensor con contacto NA es el siguiente: Nivel 1: contacto abierto. Nivel 2: el contacto se cierra cuando el nivel esta subiendo. Nivel 3: el contacto se abre cuando el nivel esta bajando (ver figura). La distancia H dependerá del ángulo de operación y la longitud del cable desde el flotante al punto de sujeción del cable en el tanque.

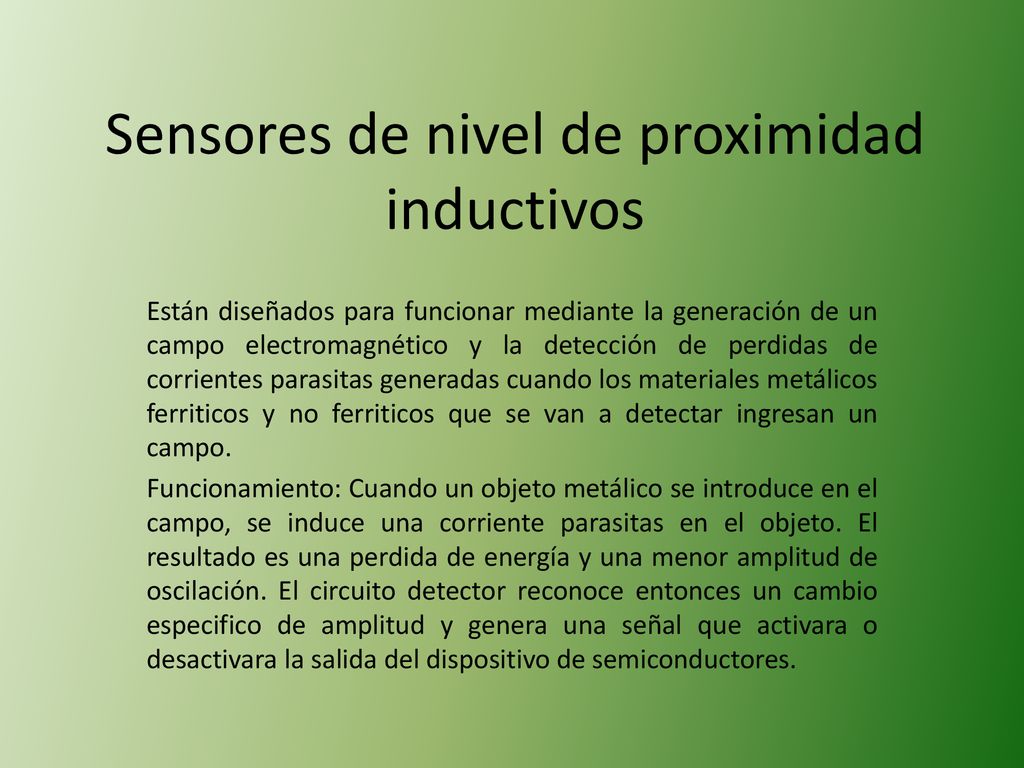

6 Sensores de nivel de proximidad inductivos
Están diseñados para funcionar mediante la generación de un campo electromagnético y la detección de perdidas de corrientes parasitas generadas cuando los materiales metálicos ferriticos y no ferriticos que se van a detectar ingresan un campo. Funcionamiento: Cuando un objeto metálico se introduce en el campo, se induce una corriente parasitas en el objeto. El resultado es una perdida de energía y una menor amplitud de oscilación. El circuito detector reconoce entonces un cambio especifico de amplitud y genera una señal que activara o desactivara la salida del dispositivo de semiconductores.

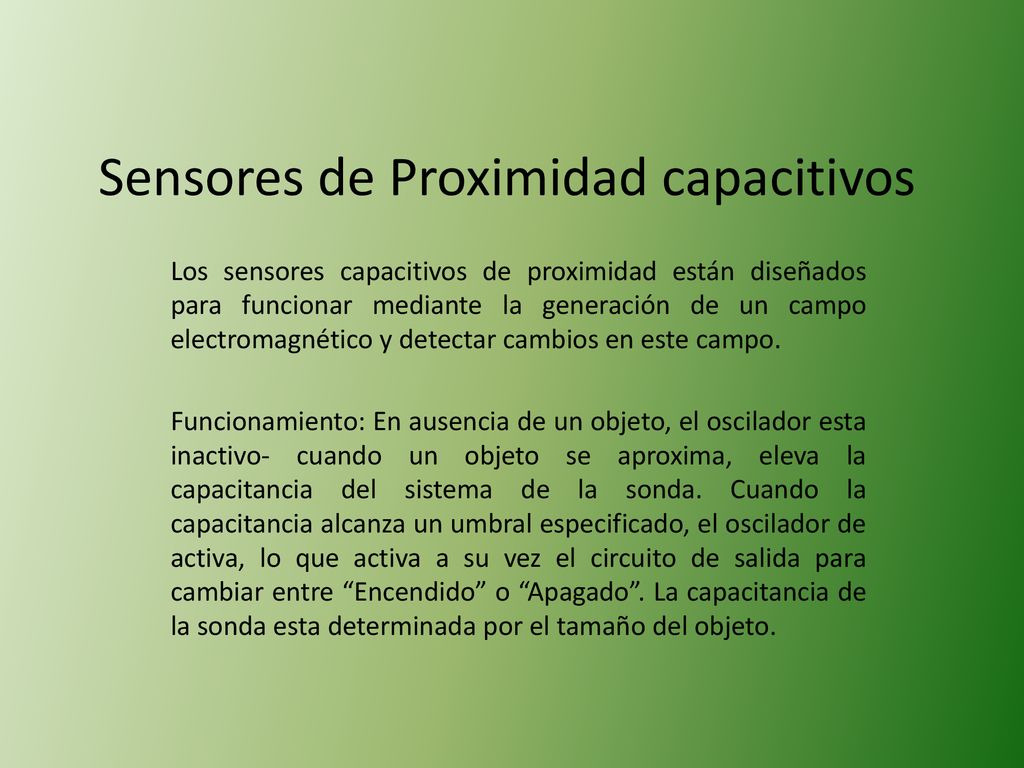

7 Sensores de Proximidad capacitivos
Los sensores capacitivos de proximidad están diseñados para funcionar mediante la generación de un campo electromagnético y detectar cambios en este campo. Funcionamiento: En ausencia de un objeto, el oscilador esta inactivo- cuando un objeto se aproxima, eleva la capacitancia del sistema de la sonda. Cuando la capacitancia alcanza un umbral especificado, el oscilador de activa, lo que activa a su vez el circuito de salida para cambiar entre “Encendido” o “Apagado”. La capacitancia de la sonda esta determinada por el tamaño del objeto.

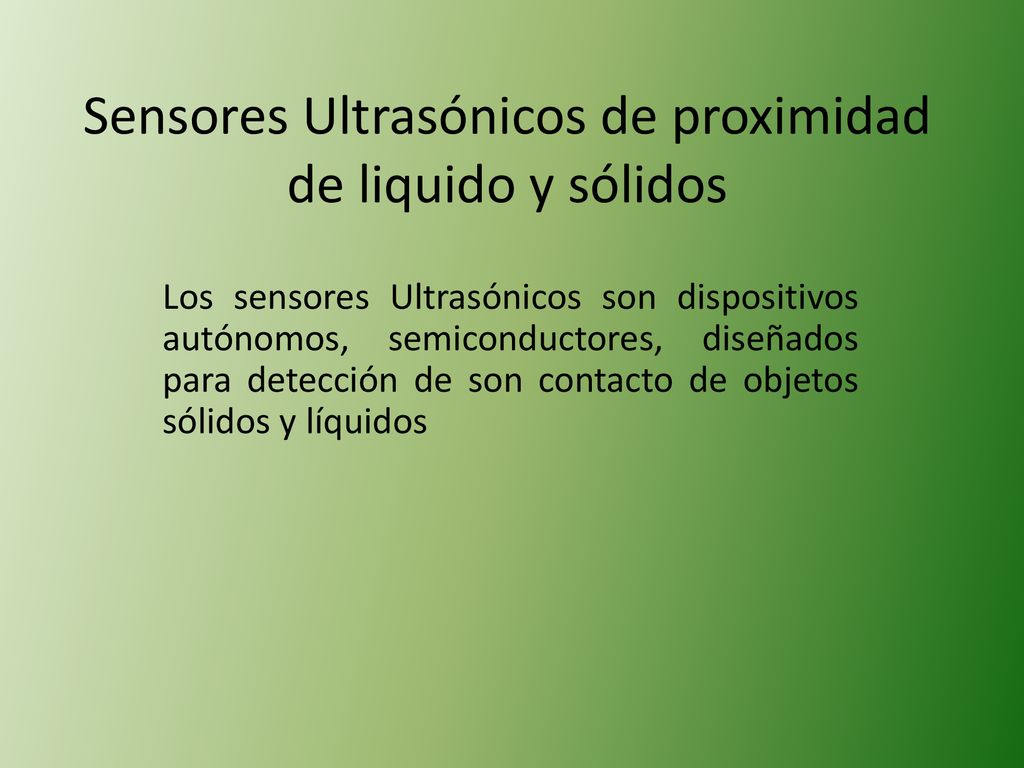

8 Sensores Ultrasónicos de proximidad de liquido y sólidos
Los sensores Ultrasónicos son dispositivos autónomos, semiconductores, diseñados para detección de son contacto de objetos sólidos y líquidos

9 Aplicaciones En la mayoría de procesos se utilizan estanque, y no siempre se tiene acceso directo a ver o medir los niveles de material o fluido almacenado. Los sensores de proximidad capacitivos detectan la presencia de todo tipo de material metálico o no. Estos se utilizan como sensores de nível

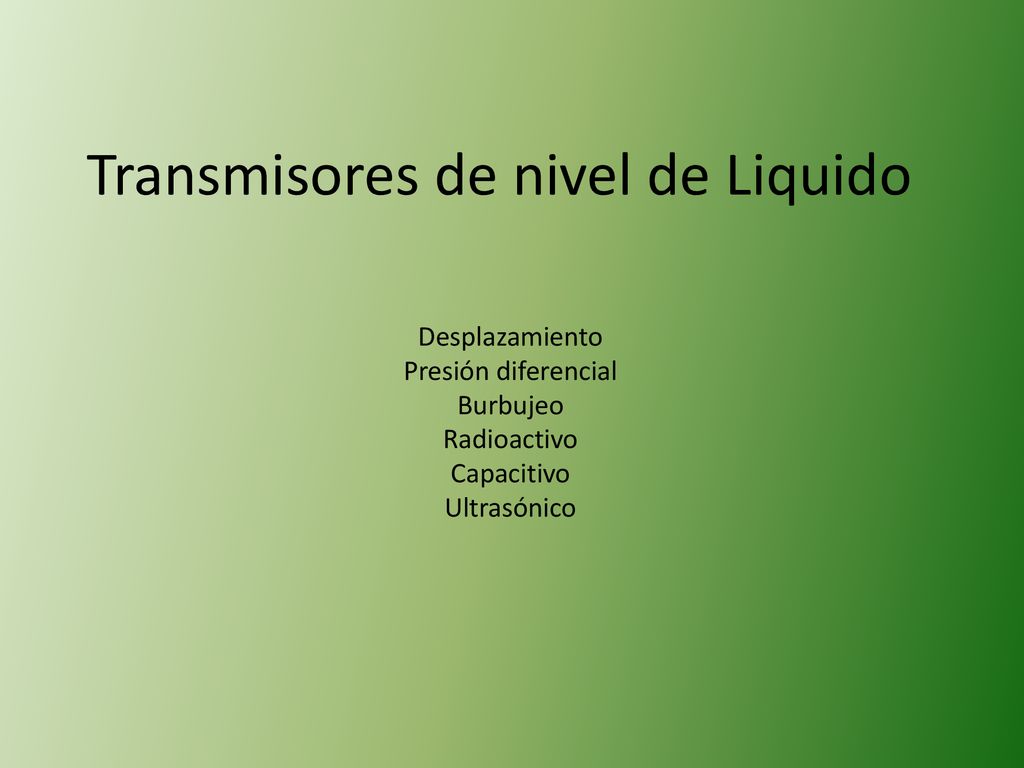

10 Transmisores de nivel de Liquido

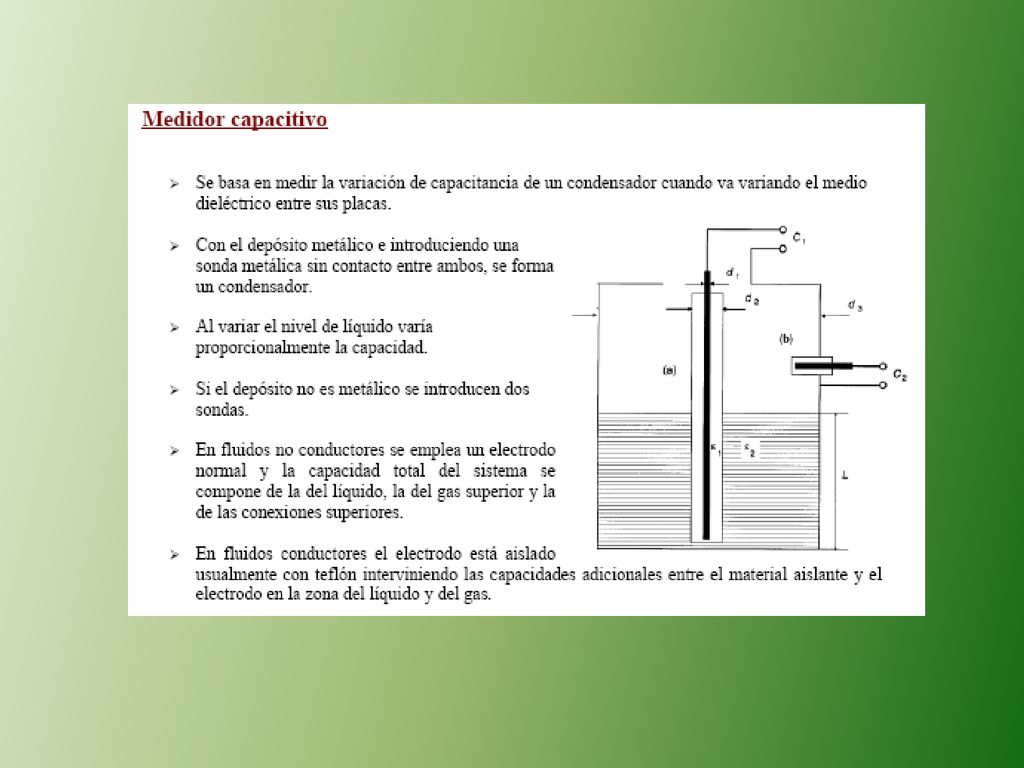

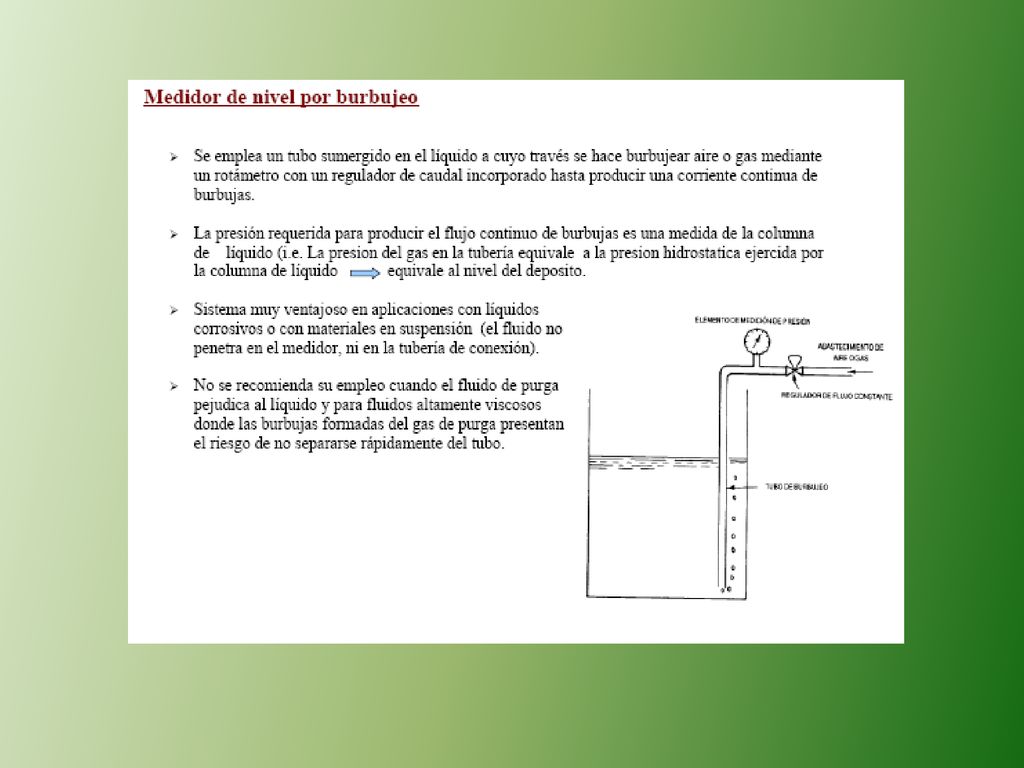

Desplazamiento Presión diferencial Burbujeo Radioactivo Capacitivo Ultrasónico

11

12

13

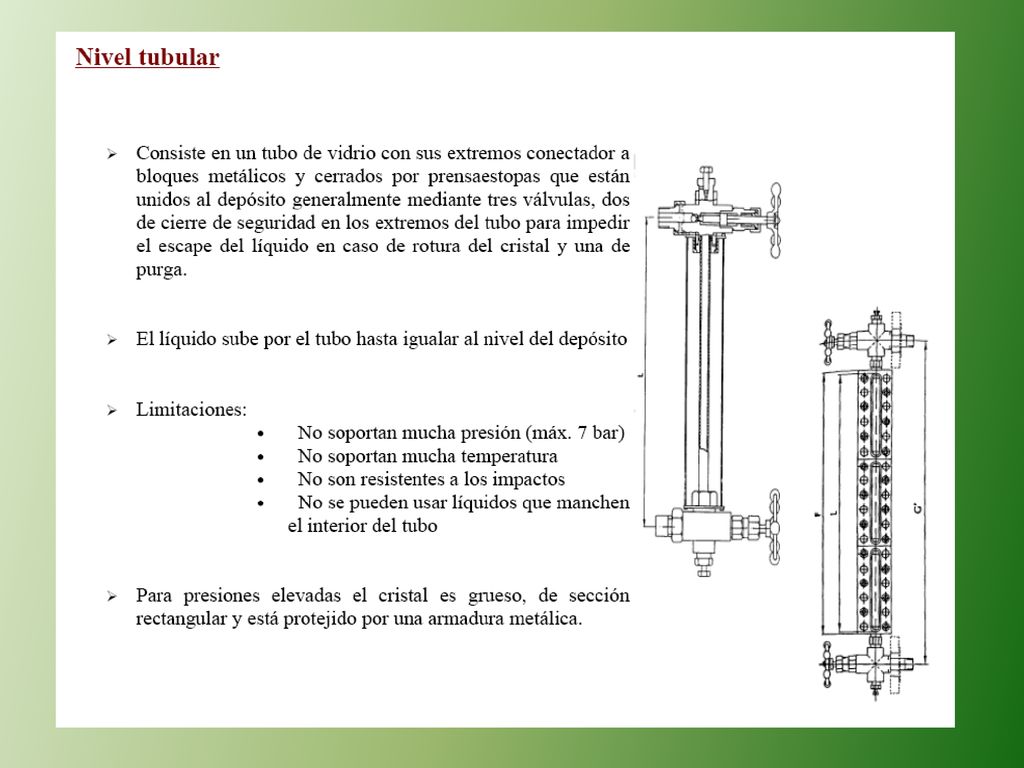

14

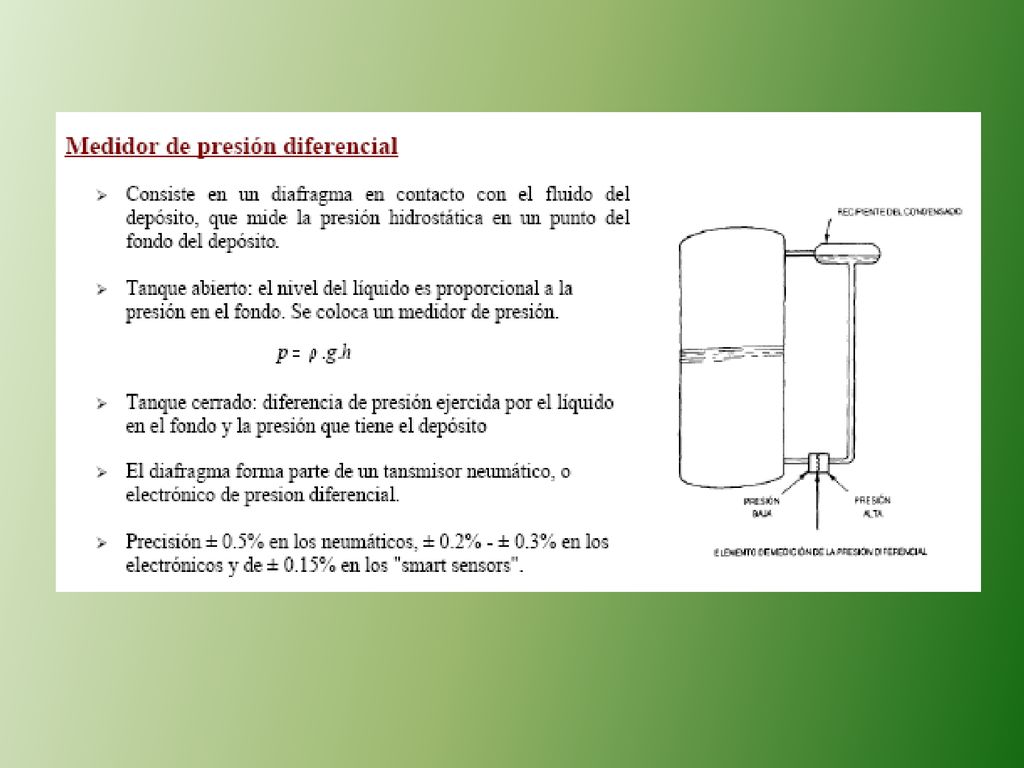

15

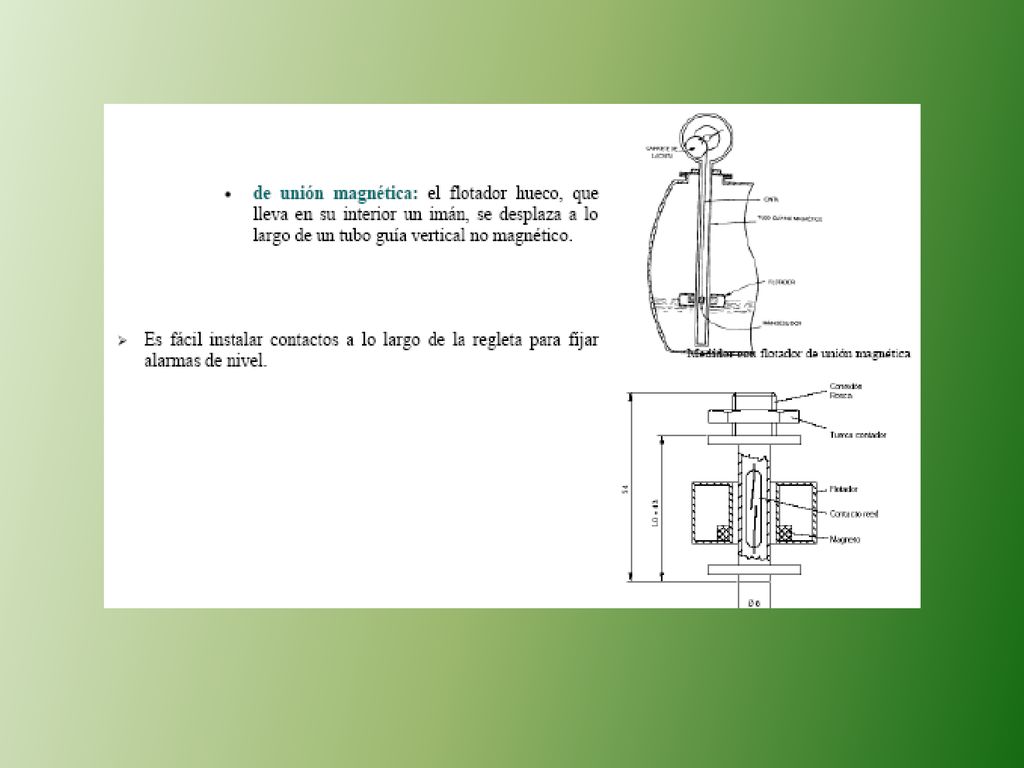

16

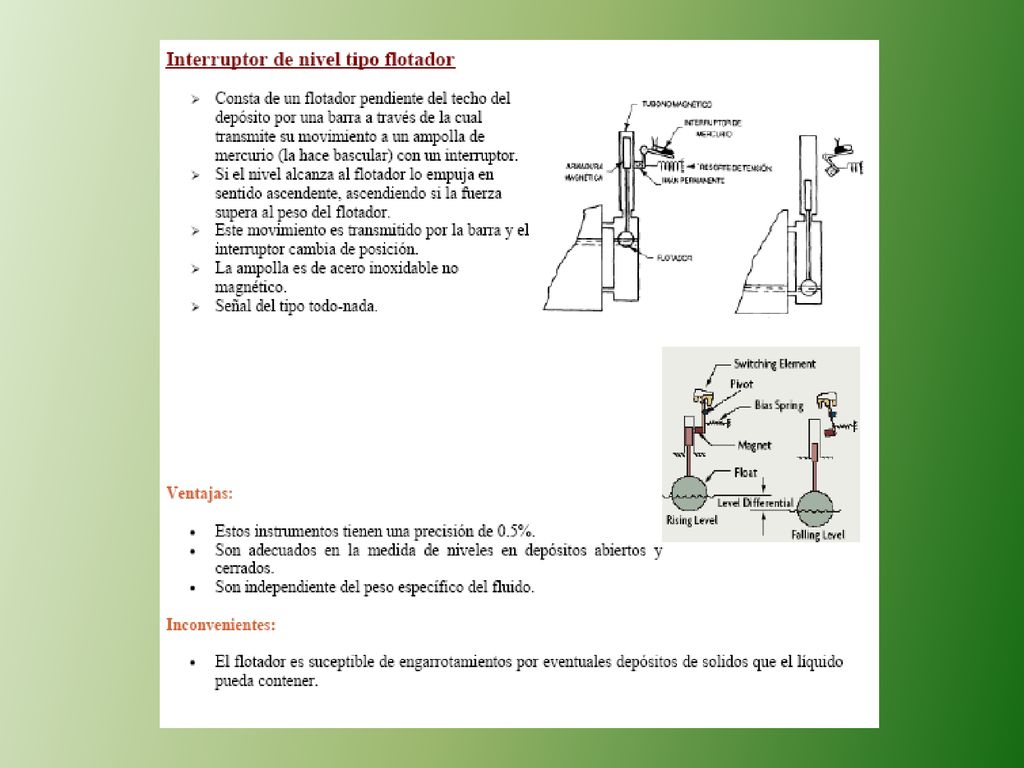

17

18

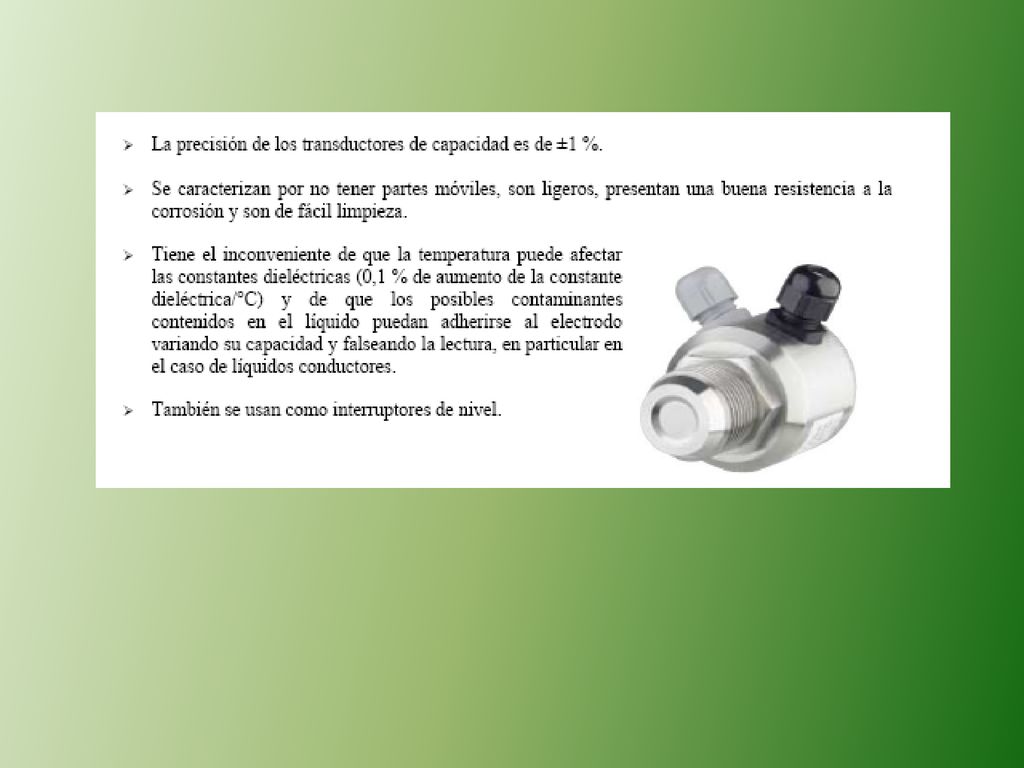

19

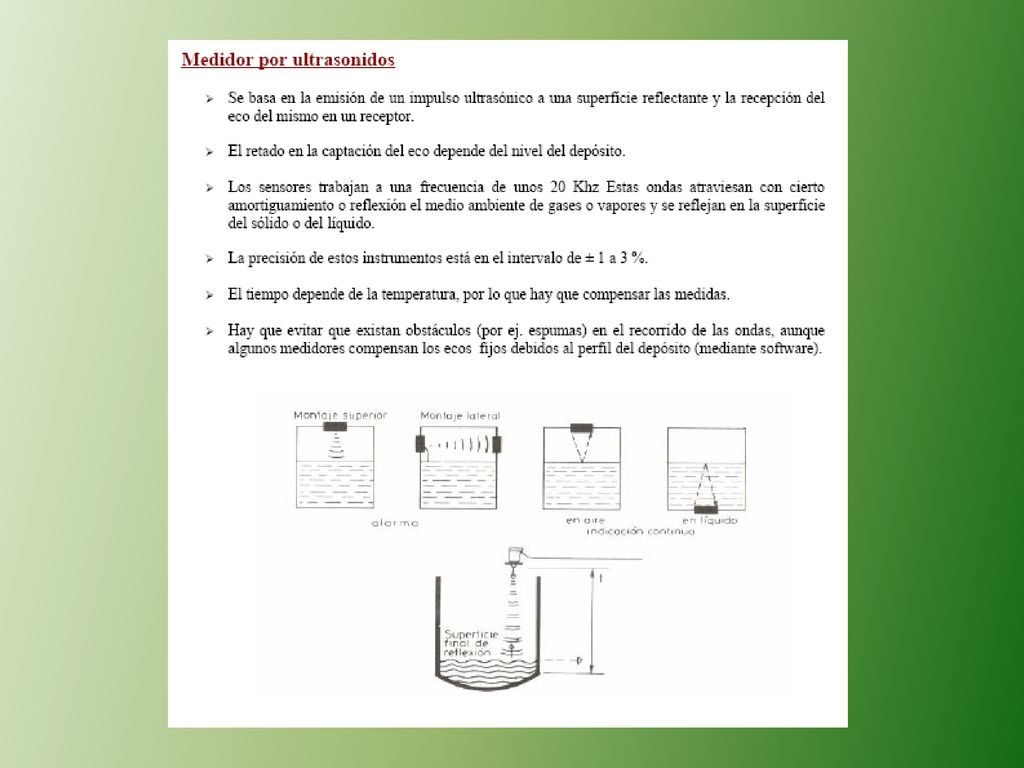

20

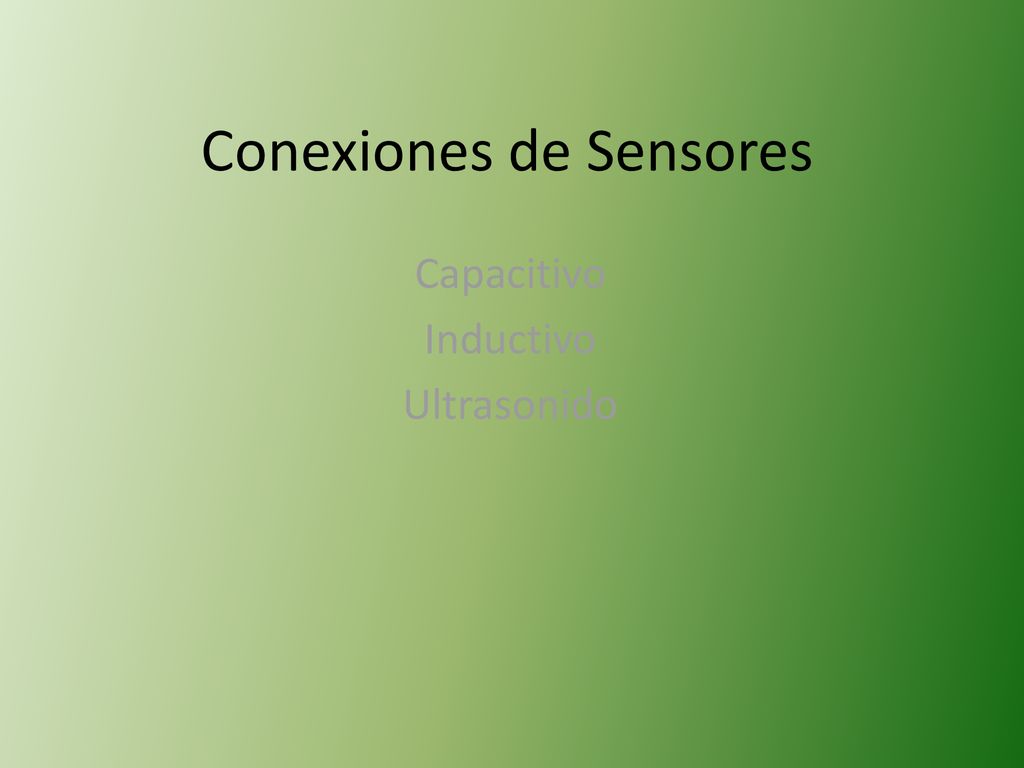

21 Conexiones de Sensores
Capacitivo Inductivo Ultrasonido

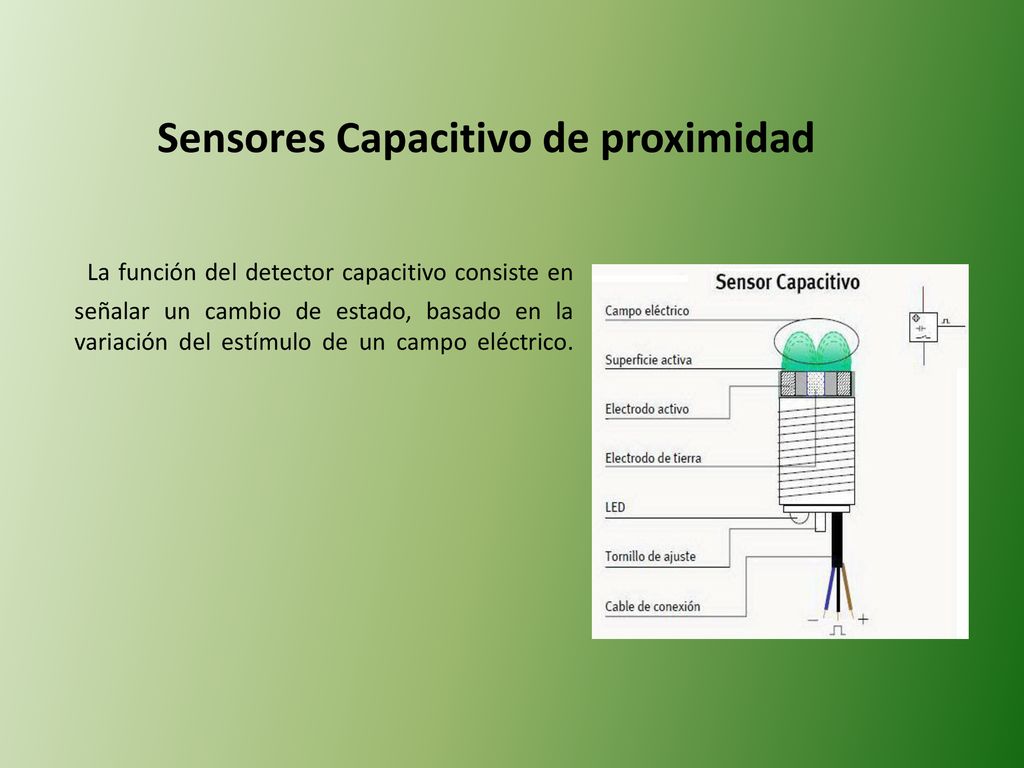

22 Sensores Capacitivo de proximidad
La función del detector capacitivo consiste en señalar un cambio de estado, basado en la variación del estímulo de un campo eléctrico.

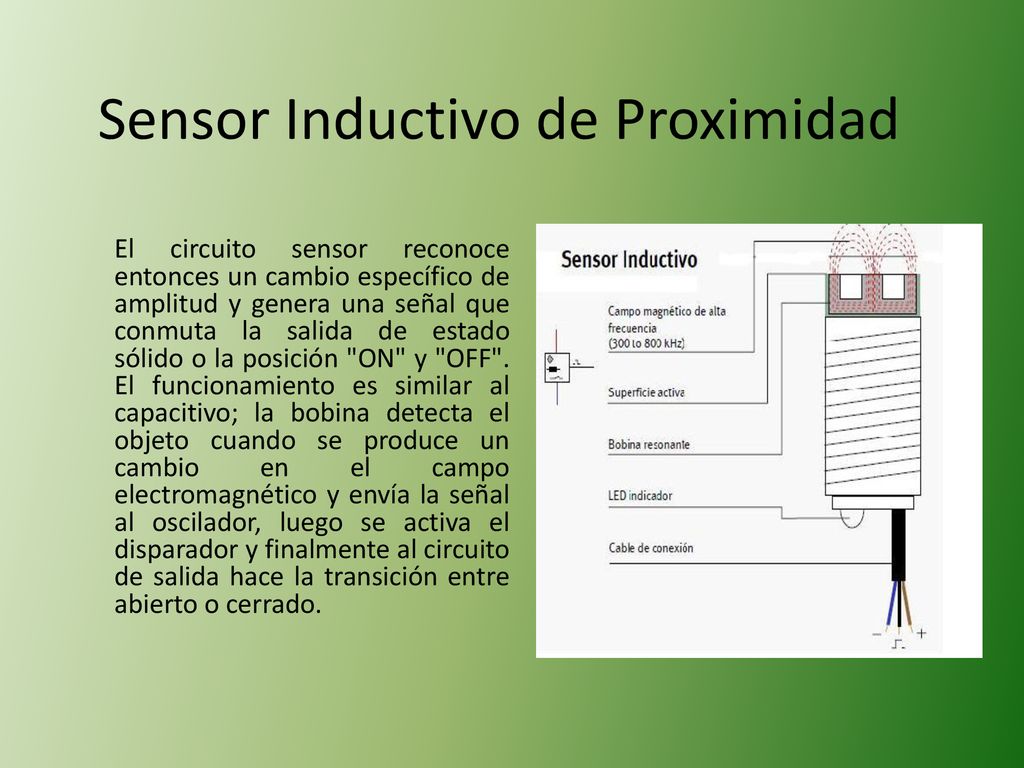

23 Sensor Inductivo de Proximidad
El circuito sensor reconoce entonces un cambio específico de amplitud y genera una señal que conmuta la salida de estado sólido o la posición "ON" y "OFF". El funcionamiento es similar al capacitivo; la bobina detecta el objeto cuando se produce un cambio en el campo electromagnético y envía la señal al oscilador, luego se activa el disparador y finalmente al circuito de salida hace la transición entre abierto o cerrado.

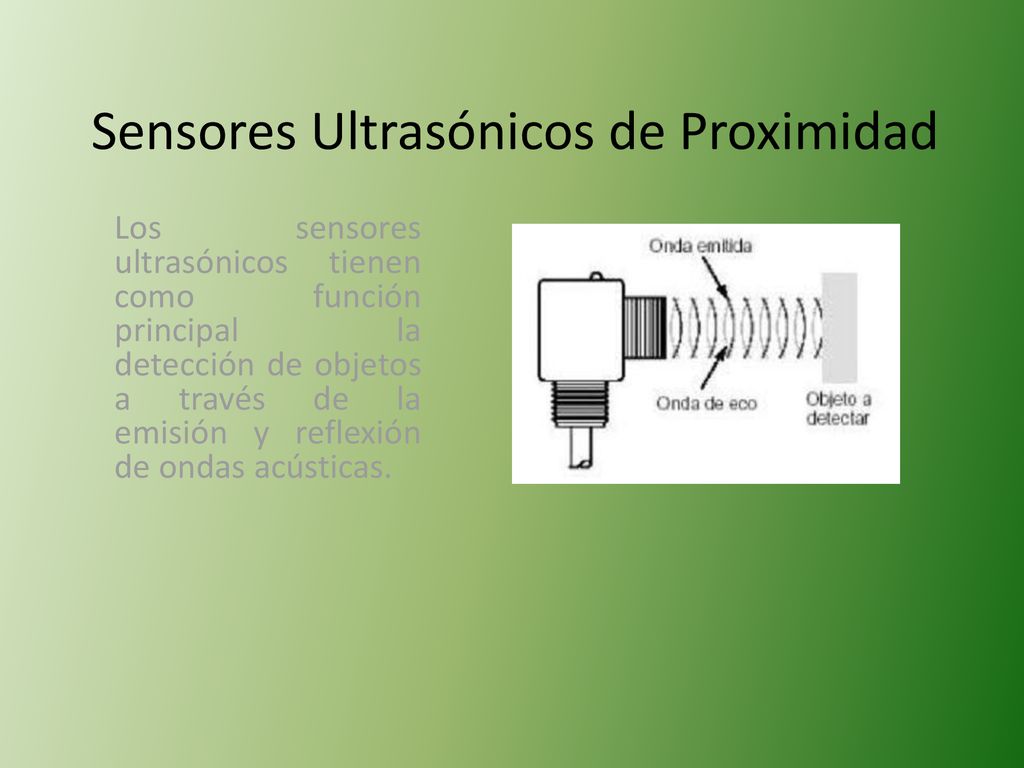

24 Sensores Ultrasónicos de Proximidad
Los sensores ultrasónicos tienen como función principal la detección de objetos a través de la emisión y reflexión de ondas acústicas.

25 Anexo Sensores De Nivel

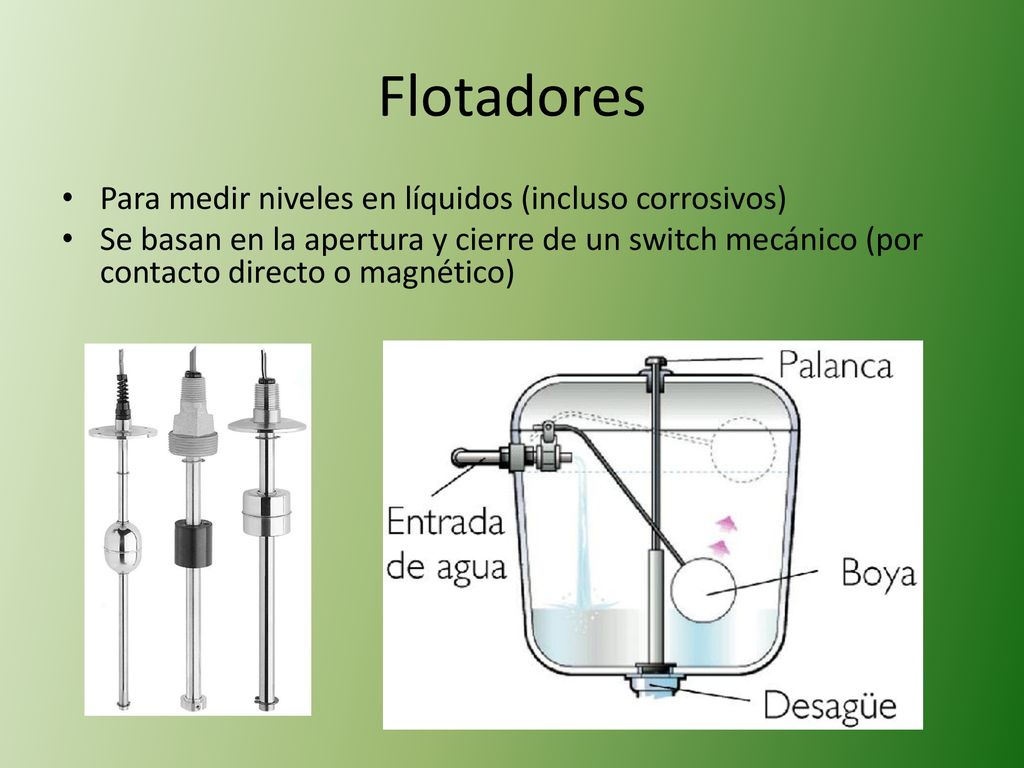

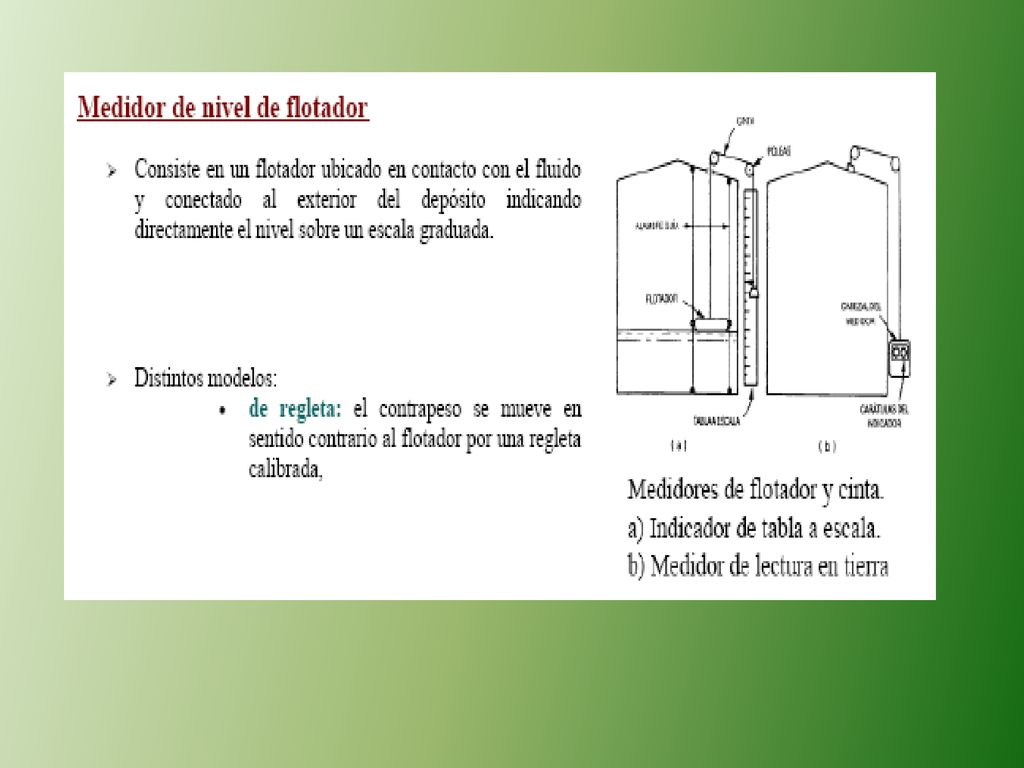

26 Flotadores Para medir niveles en líquidos (incluso corrosivos)
Se basan en la apertura y cierre de un switch mecánico (por contacto directo o magnético)

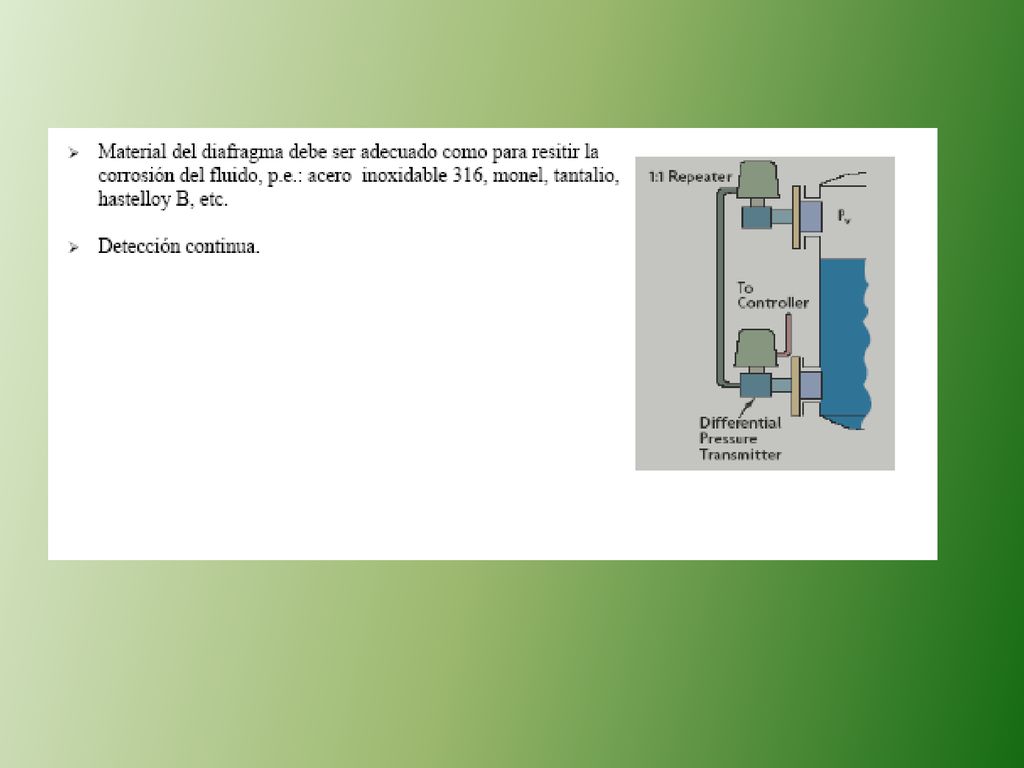

27 Sensores por Presión Se compone por: Funcionamiento: Limitaciones:
Medidores de presión a la entrada y salida del estanque Funcionamiento: Dado que esta presión en la salida es proporcional a la altura del líquido en ese punto y a su peso específico. (P = ·g·h) La presión en la entrada es necesaria si el tanque esta cerrado. Limitaciones: Sólo se puede utilizar en tanques o depósitos no presurizados Aplicaciones: Adecuados para el agua, aceite, combustibles y la mayoría de líquidos industriales

28 Dudas? Fin
