Errores comunes en el Cableado

Presentación del tema: "Errores comunes en el Cableado"— Transcripción de la presentación:

1 Errores comunes en el Cableado
REDES 316

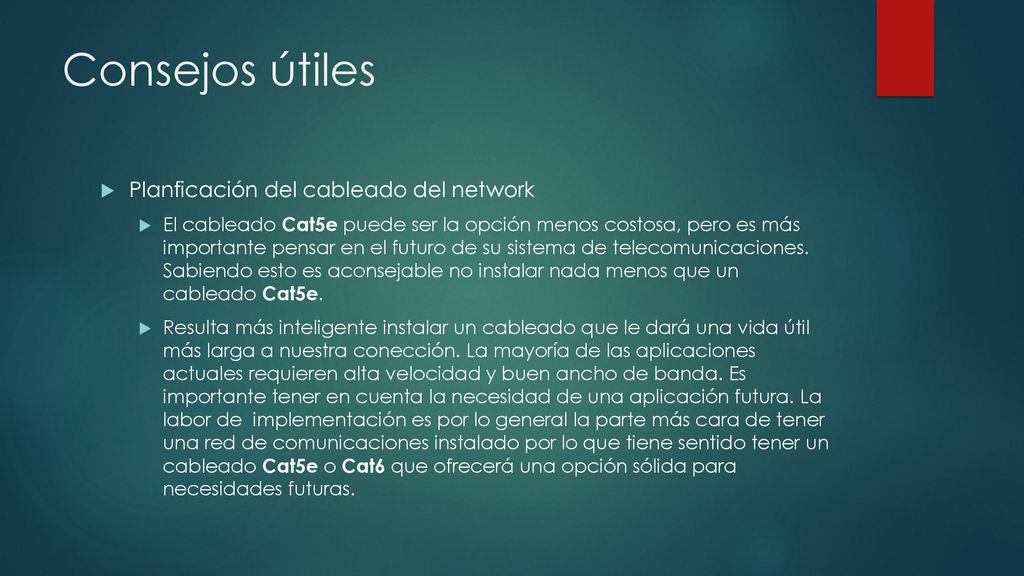

2 Consejos útiles Planficación del cableado del network
El cableado Cat5e puede ser la opción menos costosa, pero es más importante pensar en el futuro de su sistema de telecomunicaciones. Sabiendo esto es aconsejable no instalar nada menos que un cableado Cat5e. Resulta más inteligente instalar un cableado que le dará una vida útil más larga a nuestra conección. La mayoría de las aplicaciones actuales requieren alta velocidad y buen ancho de banda. Es importante tener en cuenta la necesidad de una aplicación futura. La labor de implementación es por lo general la parte más cara de tener una red de comunicaciones instalado por lo que tiene sentido tener un cableado Cat5e o Cat6 que ofrecerá una opción sólida para necesidades futuras.

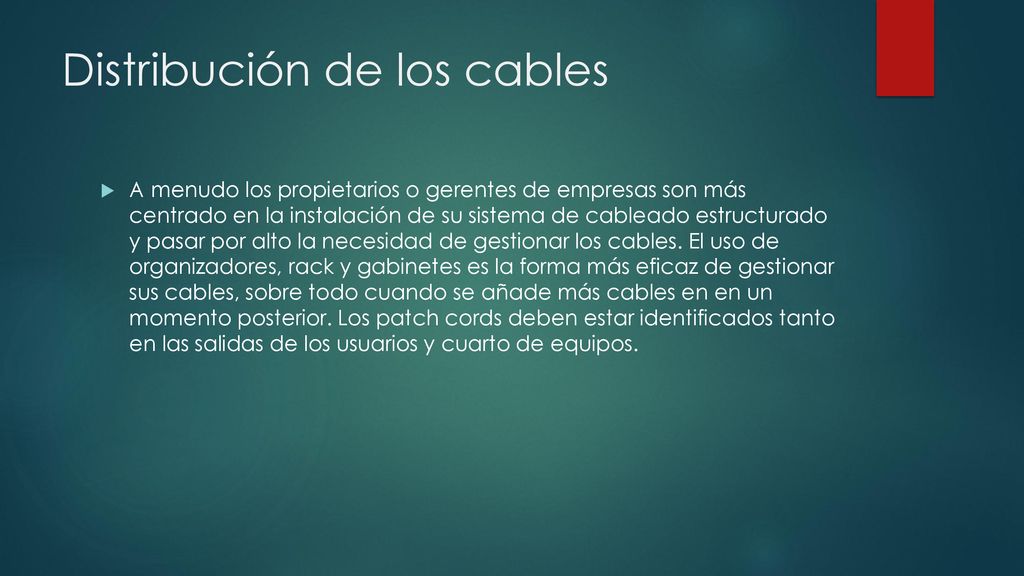

3 Distribución de los cables
A menudo los propietarios o gerentes de empresas son más centrado en la instalación de su sistema de cableado estructurado y pasar por alto la necesidad de gestionar los cables. El uso de organizadores, rack y gabinetes es la forma más eficaz de gestionar sus cables, sobre todo cuando se añade más cables en en un momento posterior. Los patch cords deben estar identificados tanto en las salidas de los usuarios y cuarto de equipos.

4 Atencion con el “ruido”
Cualquier tipo de dispositivo que arroja la interferencia eléctrica o magnética puede causar estragos en su solución de cableado. Asegúrese de dejar una ruta de cableado que va a evitar este tipo de dispositivos de interrumpir o causar ruido durante la transmisión.

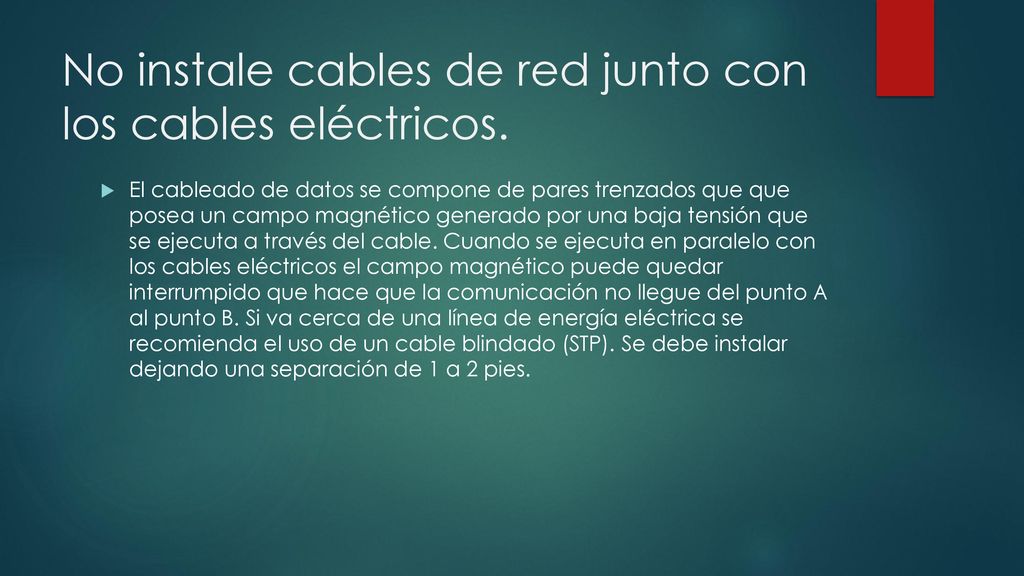

5 No instale cables de red junto con los cables eléctricos.
El cableado de datos se compone de pares trenzados que que posea un campo magnético generado por una baja tensión que se ejecuta a través del cable. Cuando se ejecuta en paralelo con los cables eléctricos el campo magnético puede quedar interrumpido que hace que la comunicación no llegue del punto A al punto B. Si va cerca de una línea de energía eléctrica se recomienda el uso de un cable blindado (STP). Se debe instalar dejando una separación de 1 a 2 pies.

6 Considere límites de distancia.
Existen limitaciones típicas de distancia cuando se ejecuta por cable. Por ejemplo la limitación de distancia con el cable Ethernet y UTP típica es de hasta 1 Gbps de distancia que está a 100 metros.

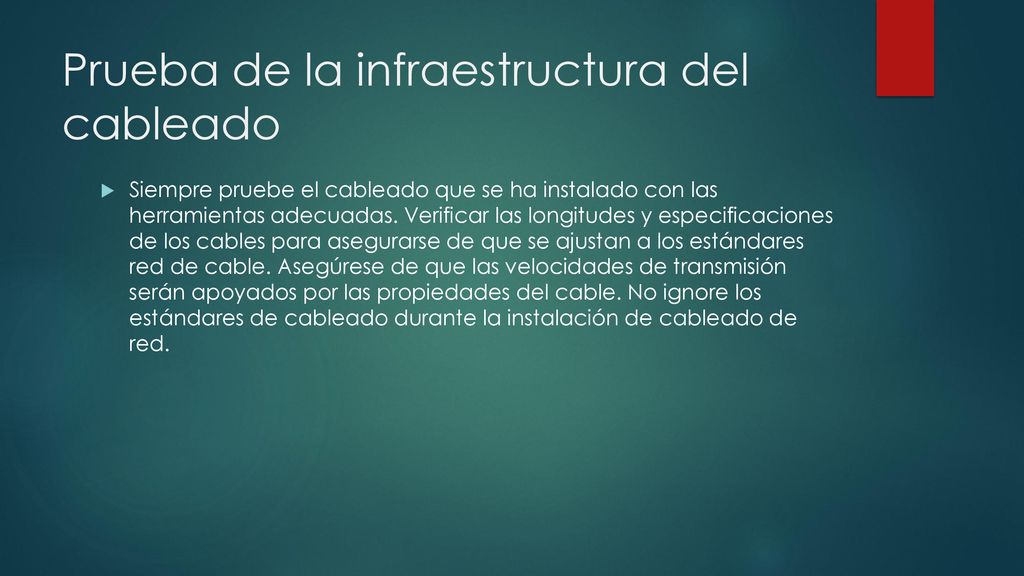

7 Prueba de la infraestructura del cableado
Siempre pruebe el cableado que se ha instalado con las herramientas adecuadas. Verificar las longitudes y especificaciones de los cables para asegurarse de que se ajustan a los estándares red de cable. Asegúrese de que las velocidades de transmisión serán apoyados por las propiedades del cable. No ignore los estándares de cableado durante la instalación de cableado de red.

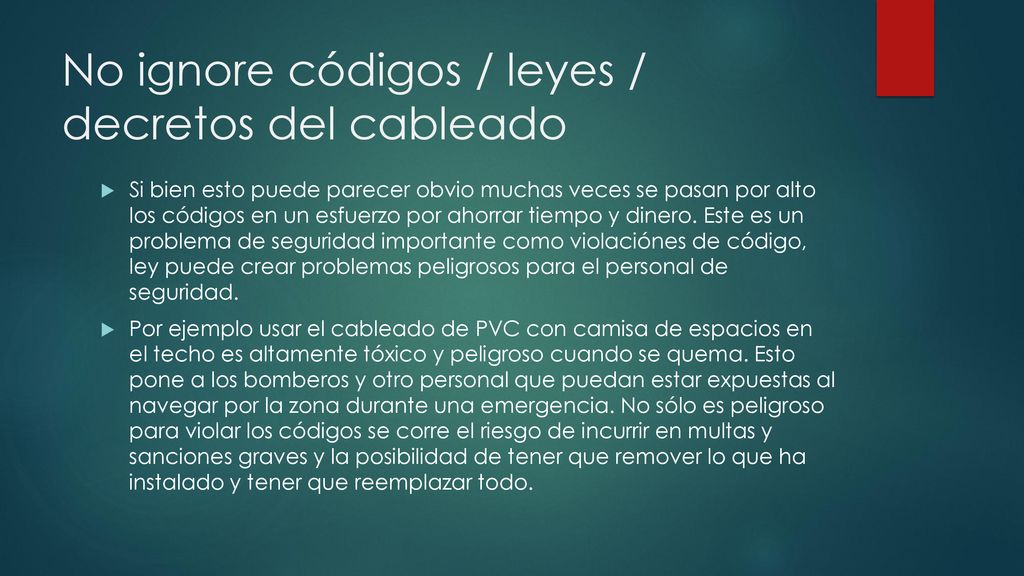

8 No ignore códigos / leyes / decretos del cableado
Si bien esto puede parecer obvio muchas veces se pasan por alto los códigos en un esfuerzo por ahorrar tiempo y dinero. Este es un problema de seguridad importante como violaciónes de código, ley puede crear problemas peligrosos para el personal de seguridad. Por ejemplo usar el cableado de PVC con camisa de espacios en el techo es altamente tóxico y peligroso cuando se quema. Esto pone a los bomberos y otro personal que puedan estar expuestas al navegar por la zona durante una emergencia. No sólo es peligroso para violar los códigos se corre el riesgo de incurrir en multas y sanciones graves y la posibilidad de tener que remover lo que ha instalado y tener que reemplazar todo.

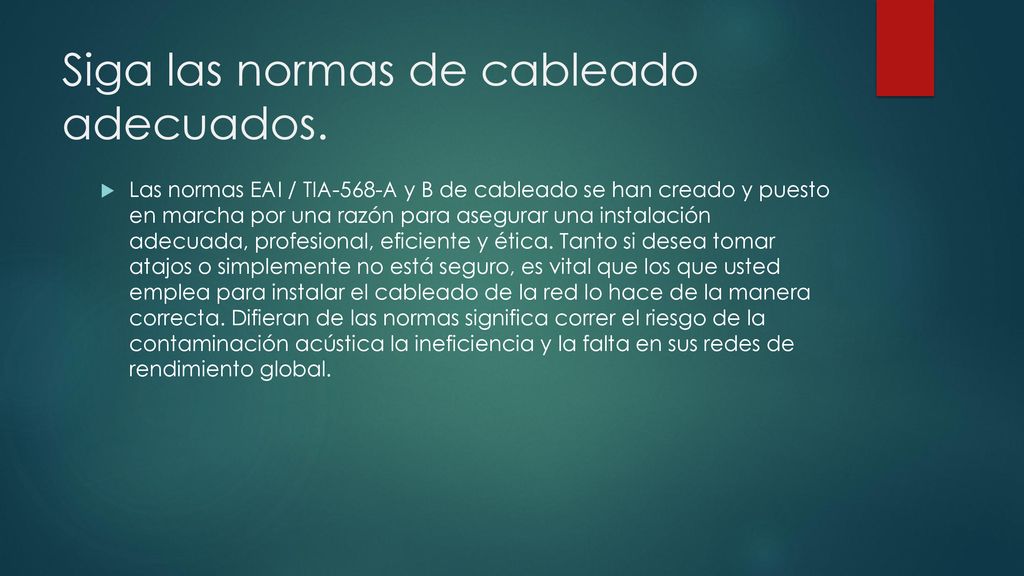

9 Siga las normas de cableado adecuados.
Las normas EAI / TIA-568-A y B de cableado se han creado y puesto en marcha por una razón para asegurar una instalación adecuada, profesional, eficiente y ética. Tanto si desea tomar atajos o simplemente no está seguro, es vital que los que usted emplea para instalar el cableado de la red lo hace de la manera correcta. Difieran de las normas significa correr el riesgo de la contaminación acústica la ineficiencia y la falta en sus redes de rendimiento global.

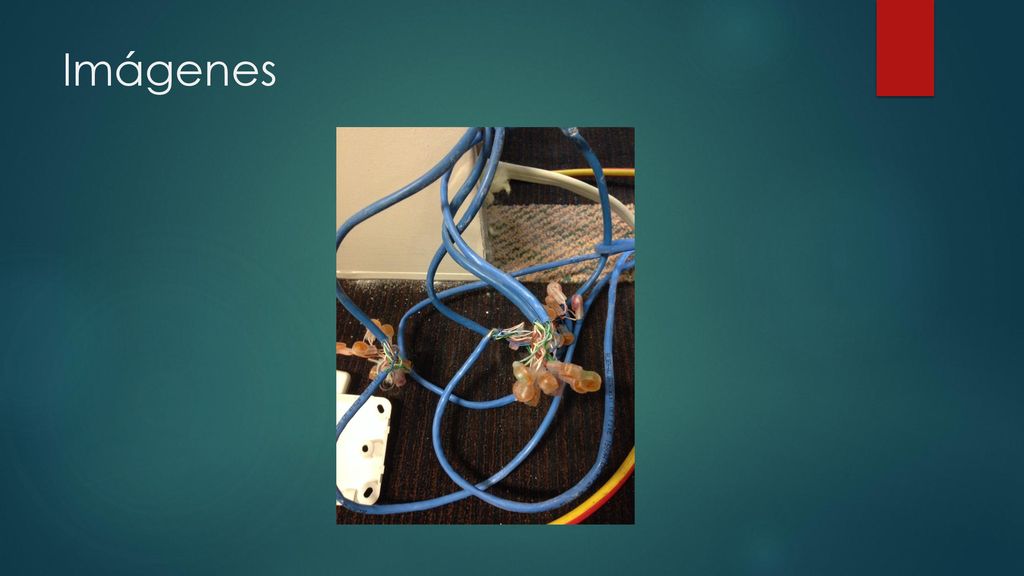

10 Imágenes

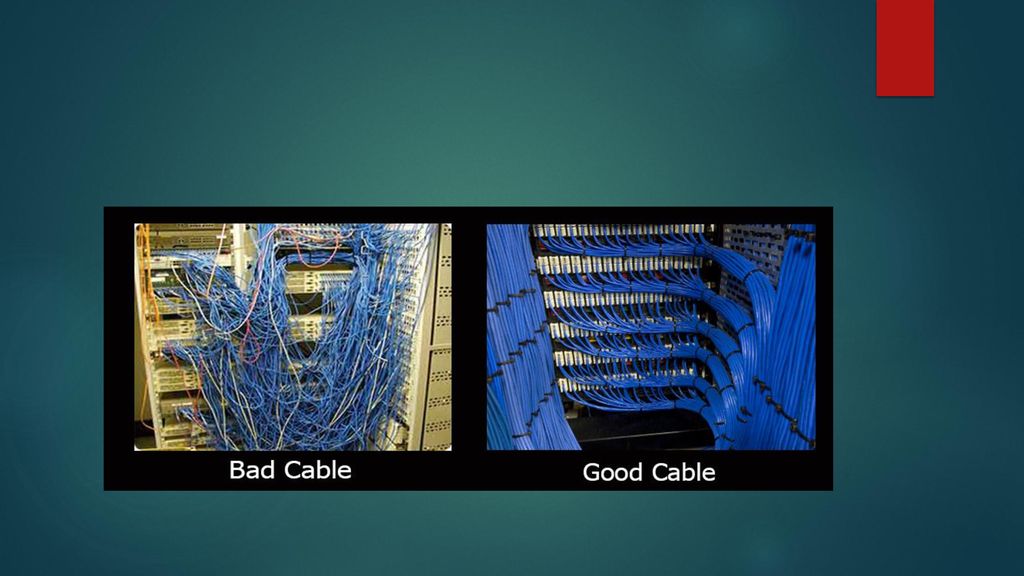

11

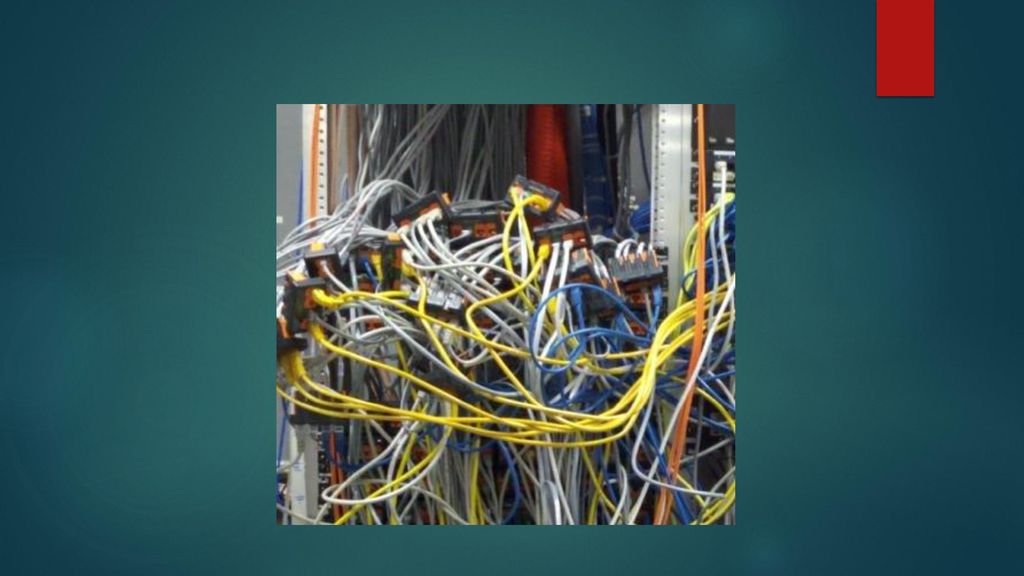

12

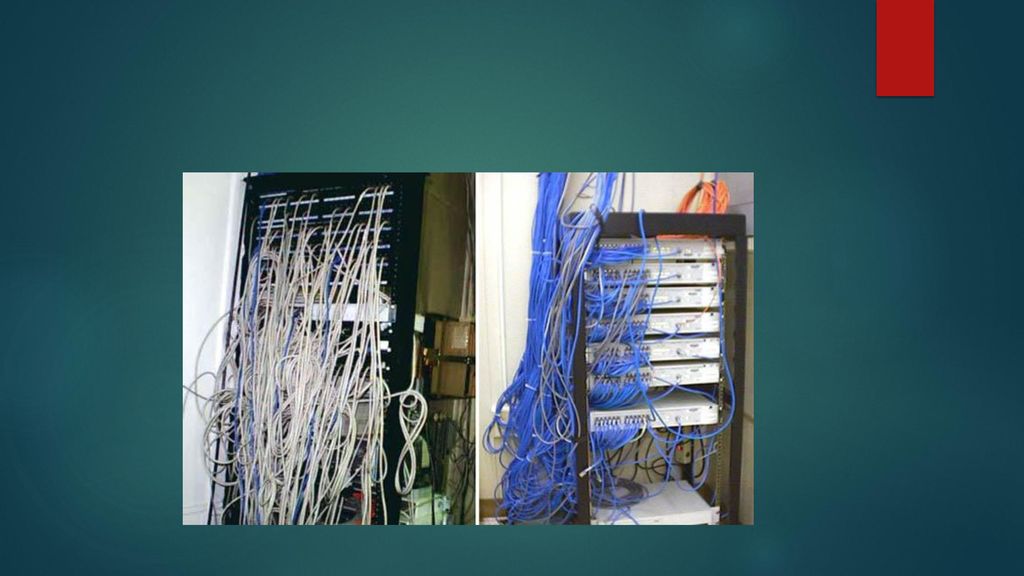

13

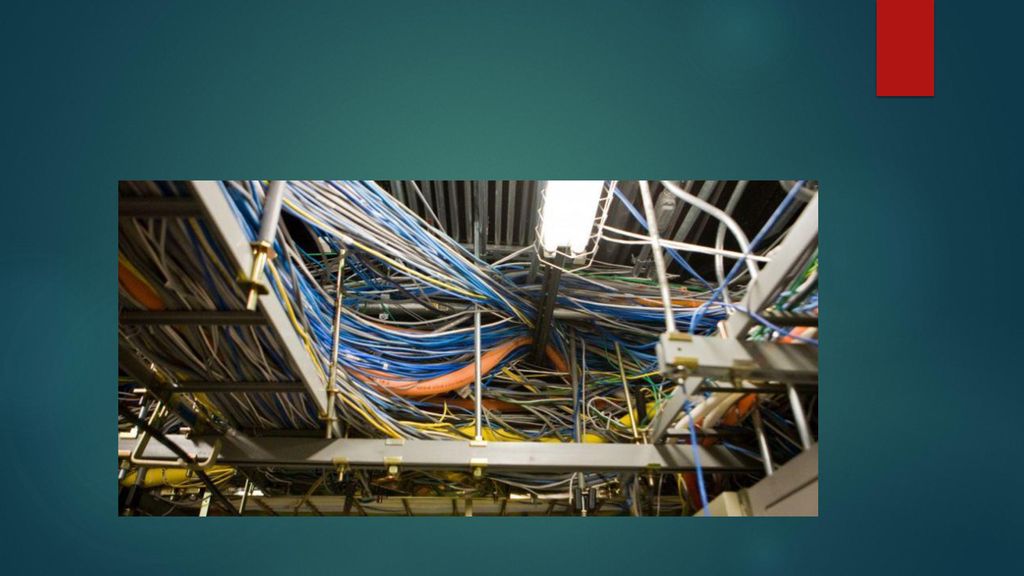

14

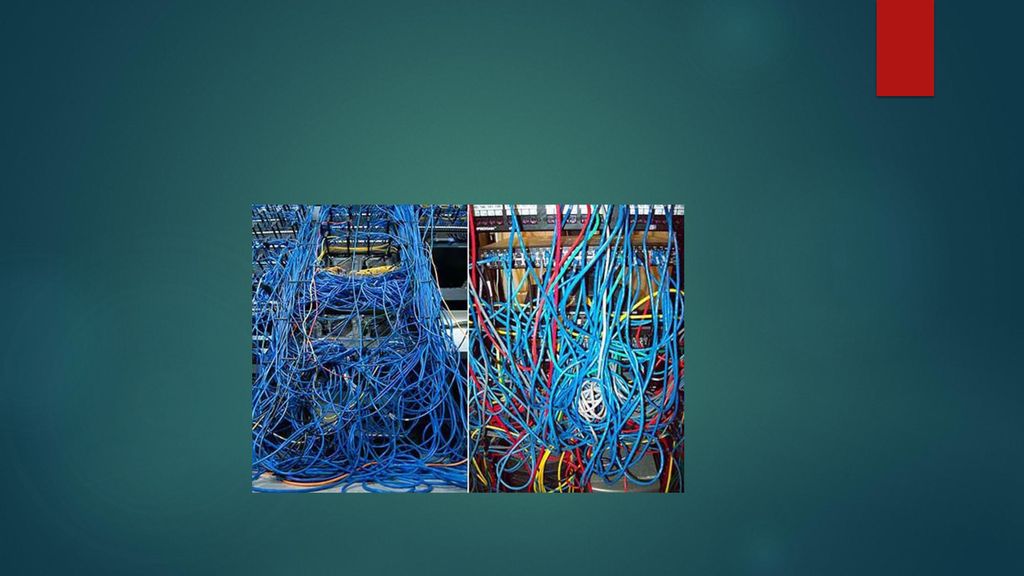

15

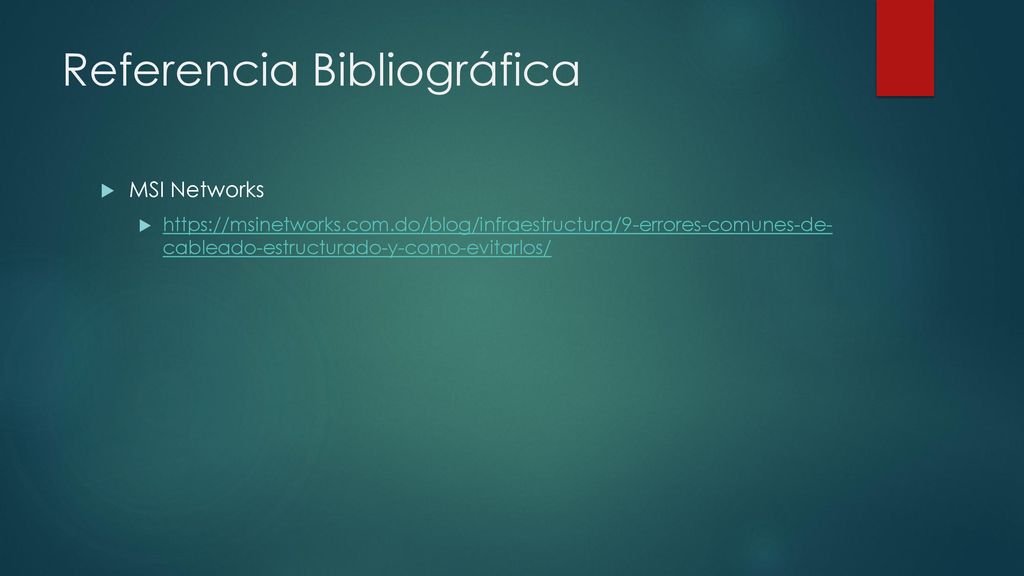

16 Referencia Bibliográfica
MSI Networks cableado-estructurado-y-como-evitarlos/
