1 CONCRETO II PARTE TECNOLOGIA DEL CONCRETO Docente: Ing. María Ana Catcoparco H. Set`2012

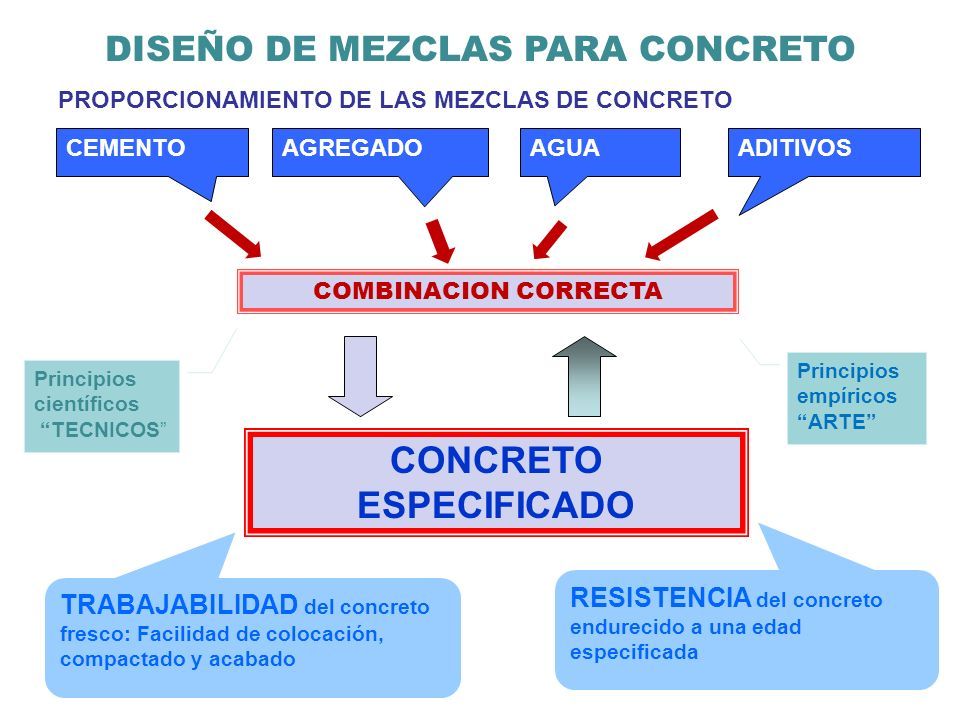

2 DISEÑO DE MEZCLAS PARA CONCRETO PROPORCIONAMIENTO DE LAS MEZCLAS DE CONCRETO COMBINACION CORRECTA CEMENTOAGREGADOAGUAADITIVOS CONCRETO ESPECIFICADO Principios científicos “TECNICOS” Principios empíricos “ARTE” TRABAJABILIDAD del concreto fresco: Facilidad de colocación, compactado y acabado RESISTENCIA del concreto endurecido a una edad especificada

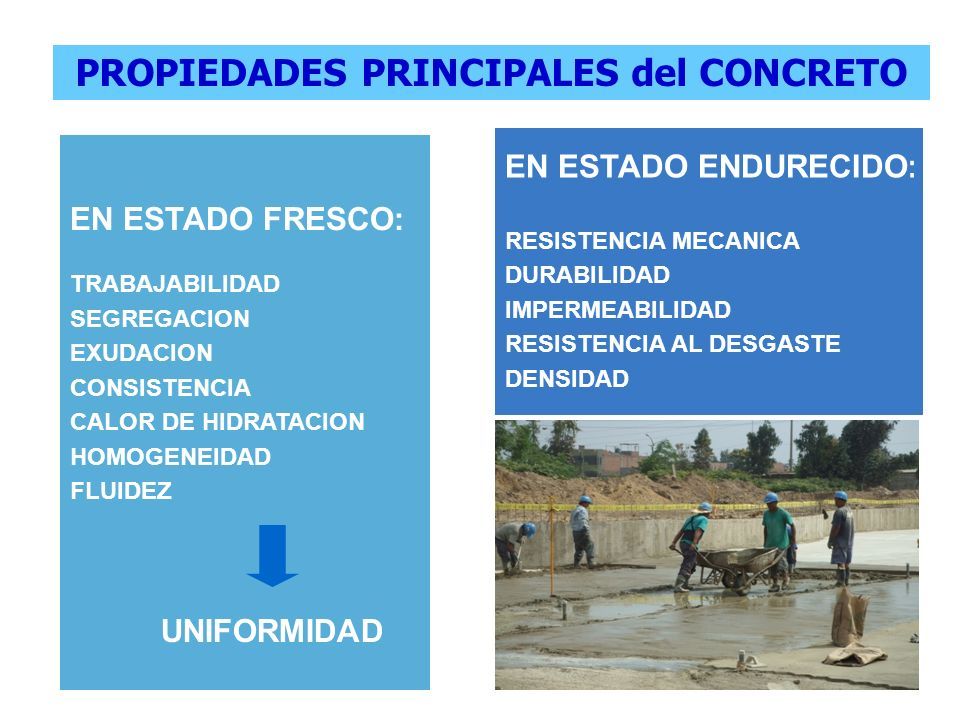

3 EN ESTADO FRESCO: TRABAJABILIDAD SEGREGACION EXUDACION CONSISTENCIA CALOR DE HIDRATACION HOMOGENEIDAD FLUIDEZ EN ESTADO ENDURECIDO : RESISTENCIA MECANICA DURABILIDAD IMPERMEABILIDAD RESISTENCIA AL DESGASTE DENSIDAD UNIFORMIDAD PROPIEDADES PRINCIPALES del CONCRETO

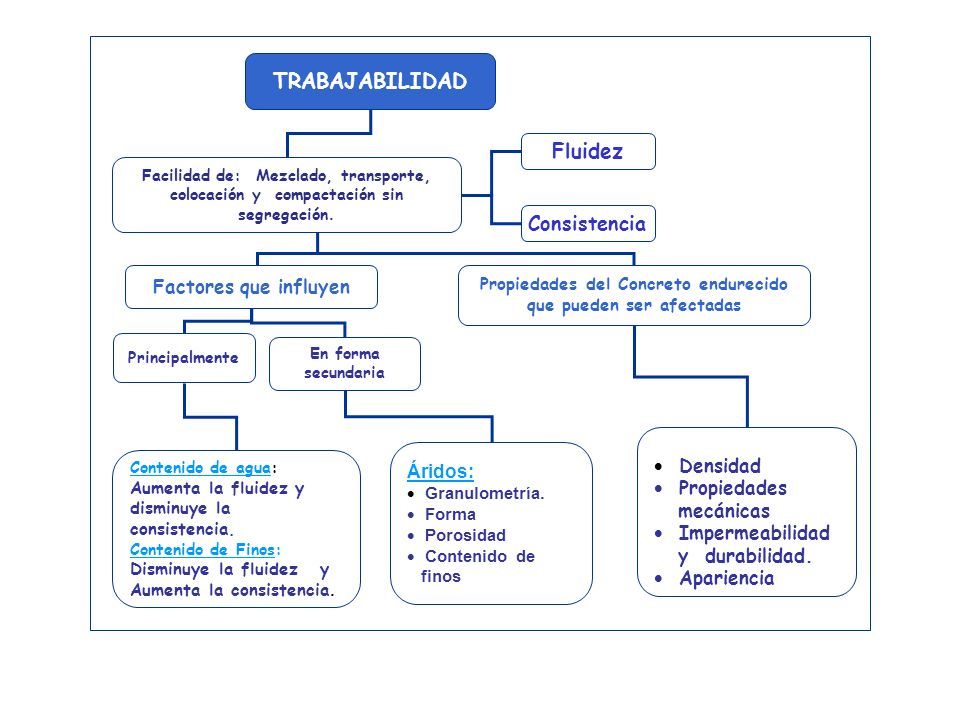

4 TRABAJABILIDAD Facilidad de: Mezclado, transporte, colocación y compactación sin segregación. Consistencia Fluidez Factores que influyen Propiedades del Concreto endurecido que pueden ser afectadas Principalmente  Densidad  Propiedades mecánicas  Impermeabilidad y durabilidad.  Apariencia En forma secundaria Contenido de agua: Aumenta la fluidez y disminuye la consistencia. Contenido de Finos: Disminuye la fluidez y Aumenta la consistencia. Áridos:  Granulometría.  Forma  Porosidad  Contenido de finos

5 TRABAJABILIDAD. Esta definida por la mayor o menor dificultad para el mezclado, transporte, colocación y compactación del concreto. Su evaluación es relativa..

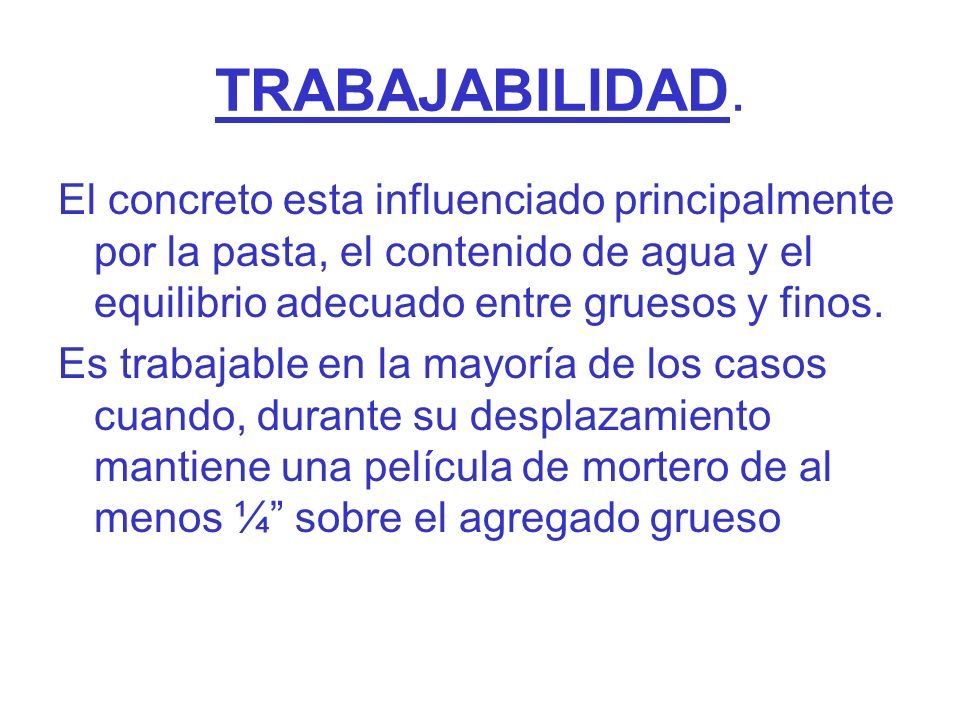

6 TRABAJABILIDAD. El concreto esta influenciado principalmente por la pasta, el contenido de agua y el equilibrio adecuado entre gruesos y finos. Es trabajable en la mayoría de los casos cuando, durante su desplazamiento mantiene una película de mortero de al menos ¼” sobre el agregado grueso

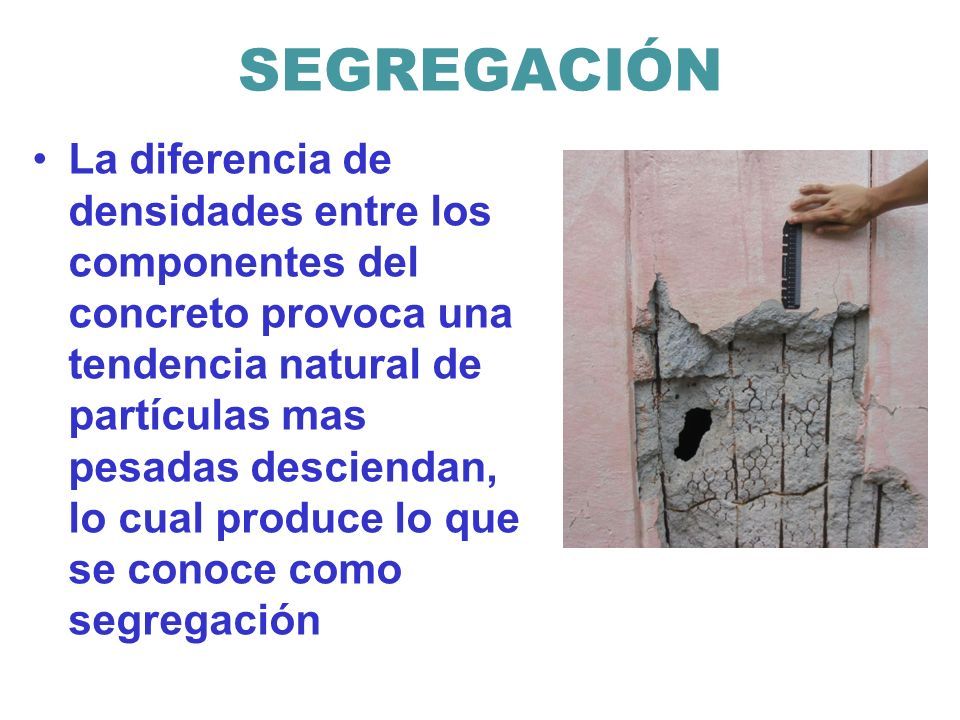

7 SEGREGACIÓN La diferencia de densidades entre los componentes del concreto provoca una tendencia natural de partículas mas pesadas desciendan, lo cual produce lo que se conoce como segregación

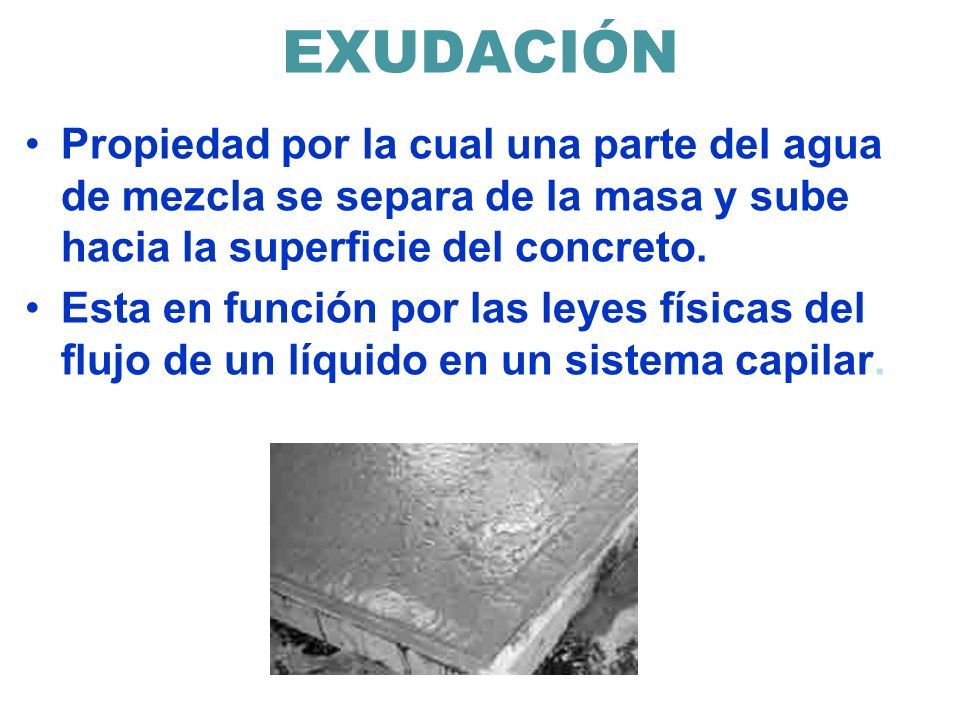

8 EXUDACIÓN Propiedad por la cual una parte del agua de mezcla se separa de la masa y sube hacia la superficie del concreto. Esta en función por las leyes físicas del flujo de un líquido en un sistema capilar.

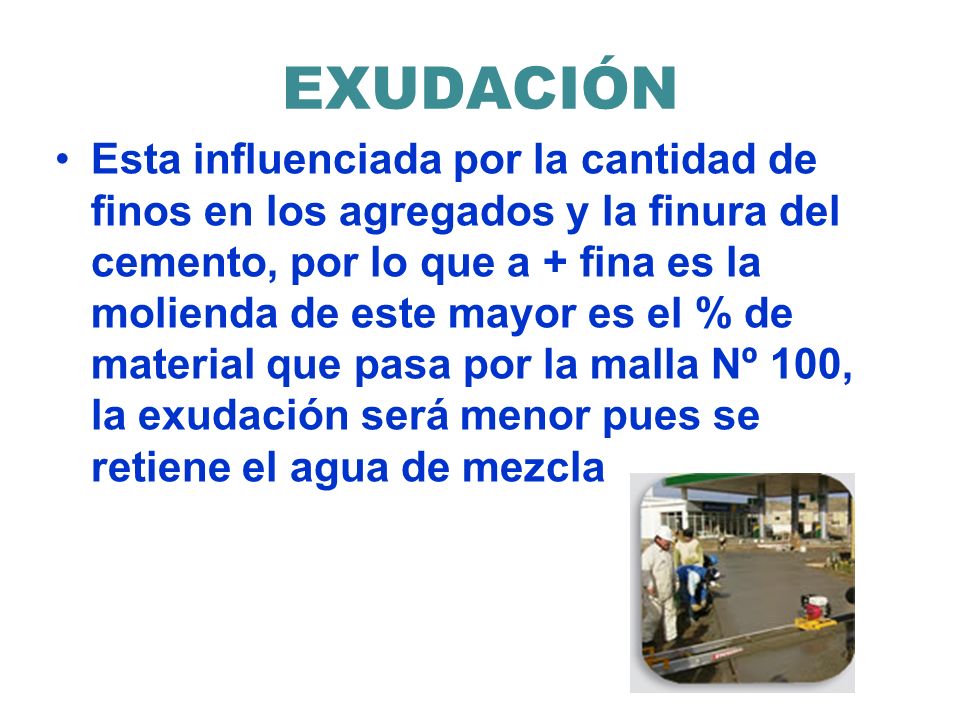

9 EXUDACIÓN Esta influenciada por la cantidad de finos en los agregados y la finura del cemento, por lo que a + fina es la molienda de este mayor es el % de material que pasa por la malla Nº 100, la exudación será menor pues se retiene el agua de mezcla

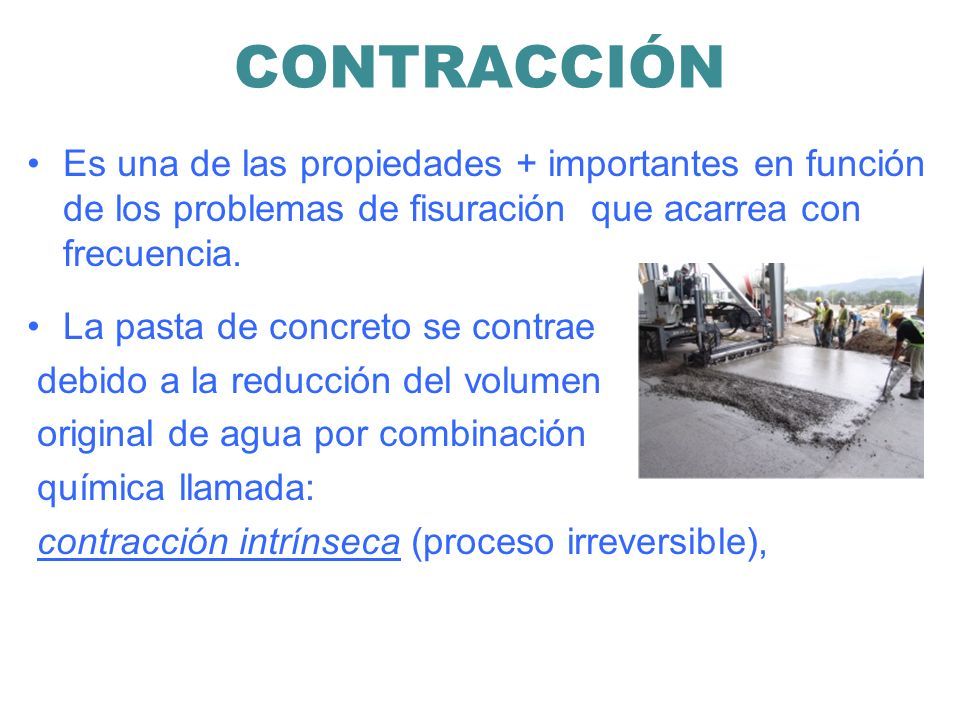

10 CONTRACCIÓN Es una de las propiedades + importantes en función de los problemas de fisuración que acarrea con frecuencia. La pasta de concreto se contrae debido a la reducción del volumen original de agua por combinación química llamada: contracción intrínseca (proceso irreversible),

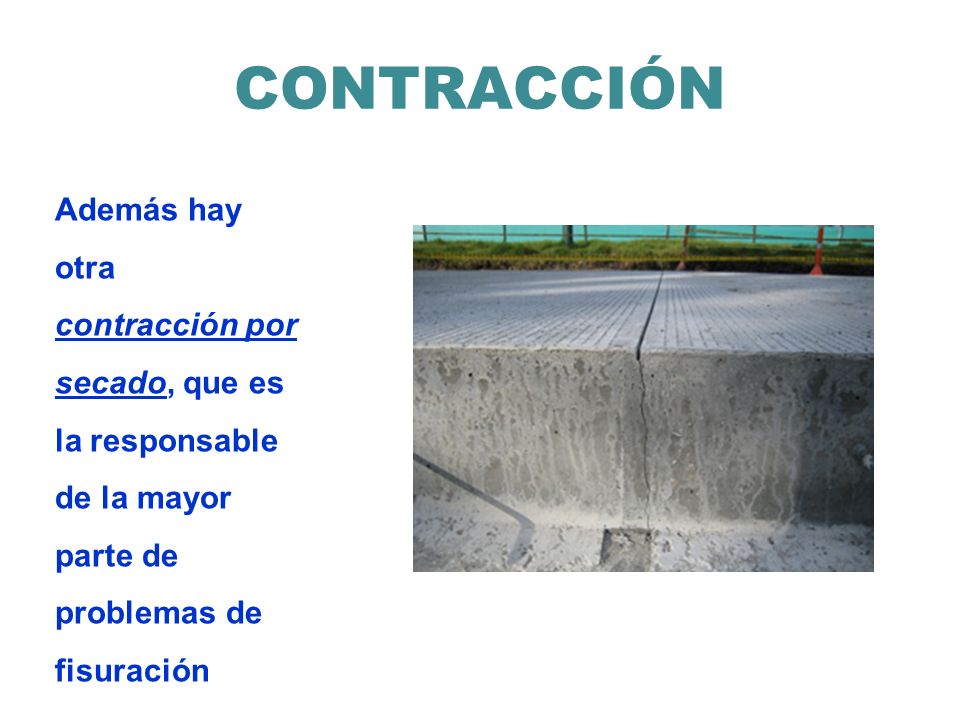

11 CONTRACCIÓN Además hay otra contracción por secado, que es la responsable de la mayor parte de problemas de fisuración

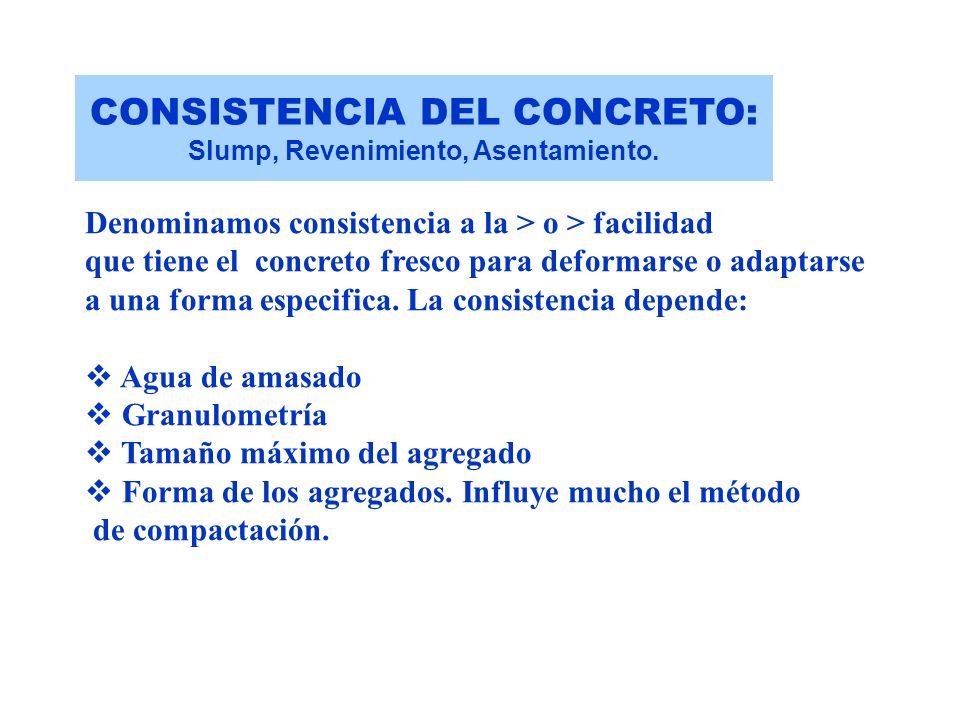

12 CONSISTENCIA DEL CONCRETO: Slump, Revenimiento, Asentamiento. Denominamos consistencia a la > o > facilidad que tiene el concreto fresco para deformarse o adaptarse a una forma especifica. La consistencia depende:  Agua de amasado  Granulometría  Tamaño máximo del agregado  Forma de los agregados. Influye mucho el método de compactación.

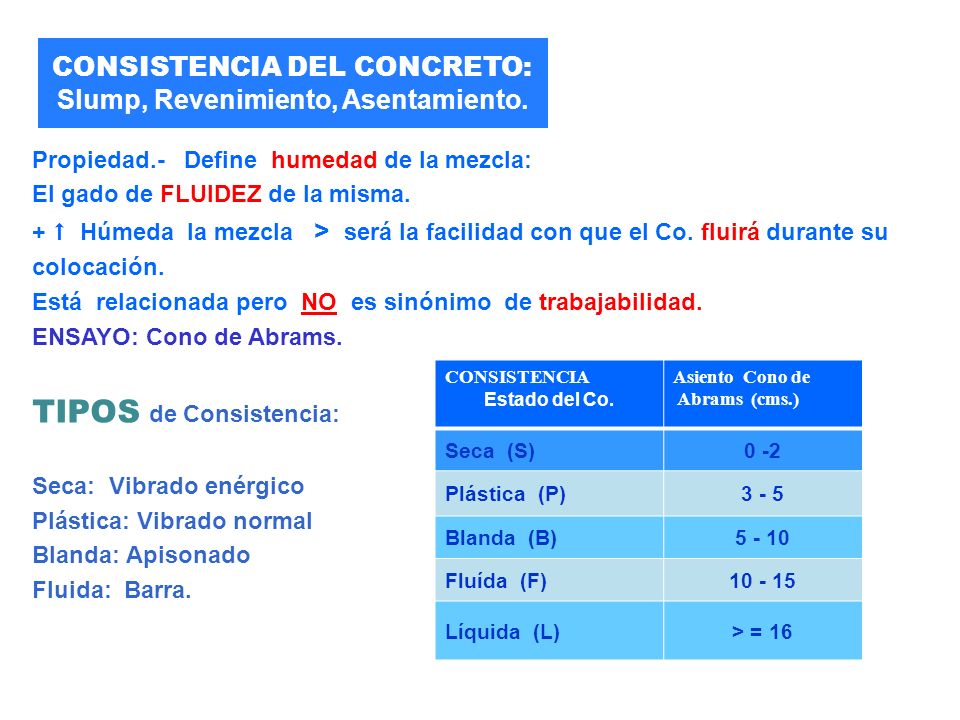

13 CONSISTENCIA DEL CONCRETO: Slump, Revenimiento, Asentamiento. Propiedad.- Define humedad de la mezcla: El gado de FLUIDEZ de la misma. +  Húmeda la mezcla > será la facilidad con que el Co. fluirá durante su colocación. Está relacionada pero NO es sinónimo de trabajabilidad. ENSAYO: Cono de Abrams. TIPOS de Consistencia: Seca: Vibrado enérgico Plástica: Vibrado normal Blanda: Apisonado Fluida: Barra. CONSISTENCIA Estado del Co. Asiento Cono de Abrams (cms.) Seca (S)0 -2 Plástica (P)3 - 5 Blanda (B)5 - 10 Fluída (F)10 - 15 Líquida (L)> = 16

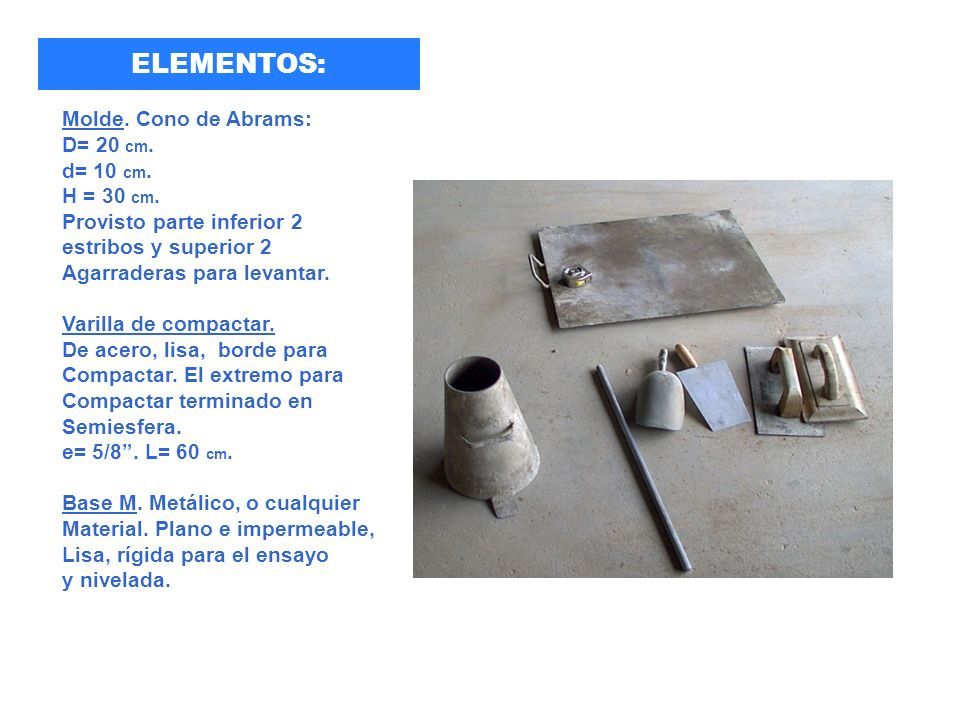

14 ELEMENTOS: Molde. Cono de Abrams: D= 20 cm. d= 10 cm. H = 30 cm. Provisto parte inferior 2 estribos y superior 2 Agarraderas para levantar. Varilla de compactar. De acero, lisa, borde para Compactar. El extremo para Compactar terminado en Semiesfera. e= 5/8”. L= 60 cm. Base M. Metálico, o cualquier Material. Plano e impermeable, Lisa, rígida para el ensayo y nivelada.

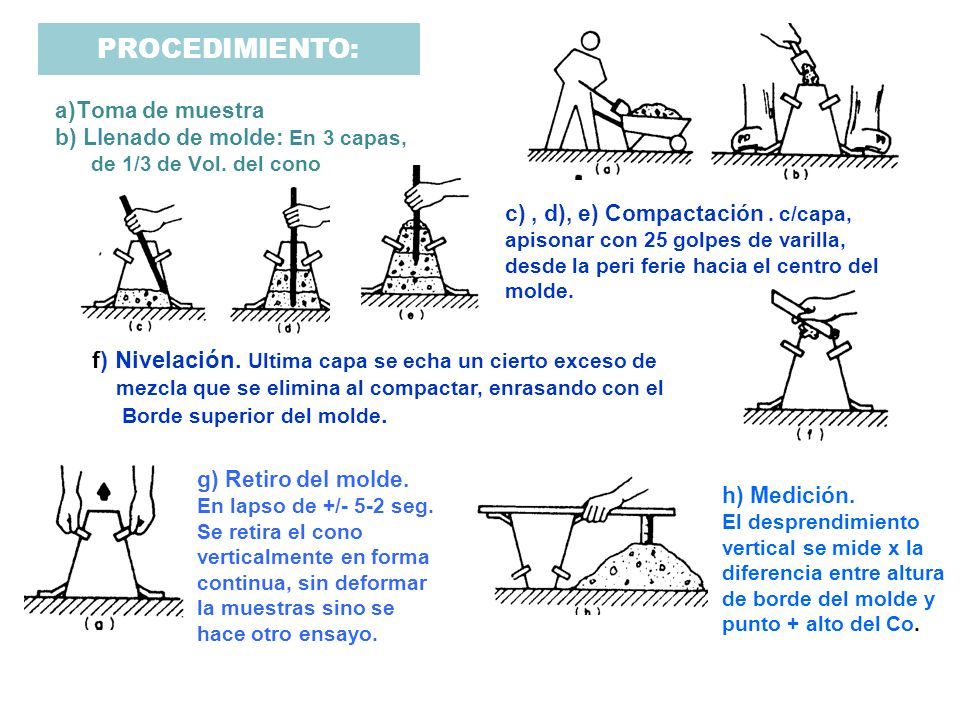

15 a)Toma de muestra b) Llenado de molde: En 3 capas, de 1/3 de Vol. del cono c), d), e) Compactación. c/capa, apisonar con 25 golpes de varilla, desde la peri ferie hacia el centro del molde. f) Nivelación. Ultima capa se echa un cierto exceso de mezcla que se elimina al compactar, enrasando con el Borde superior del molde. g) Retiro del molde. En lapso de +/- 5-2 seg. Se retira el cono verticalmente en forma continua, sin deformar la muestras sino se hace otro ensayo. h) Medición. El desprendimiento vertical se mide x la diferencia entre altura de borde del molde y punto + alto del Co. PROCEDIMIENTO:

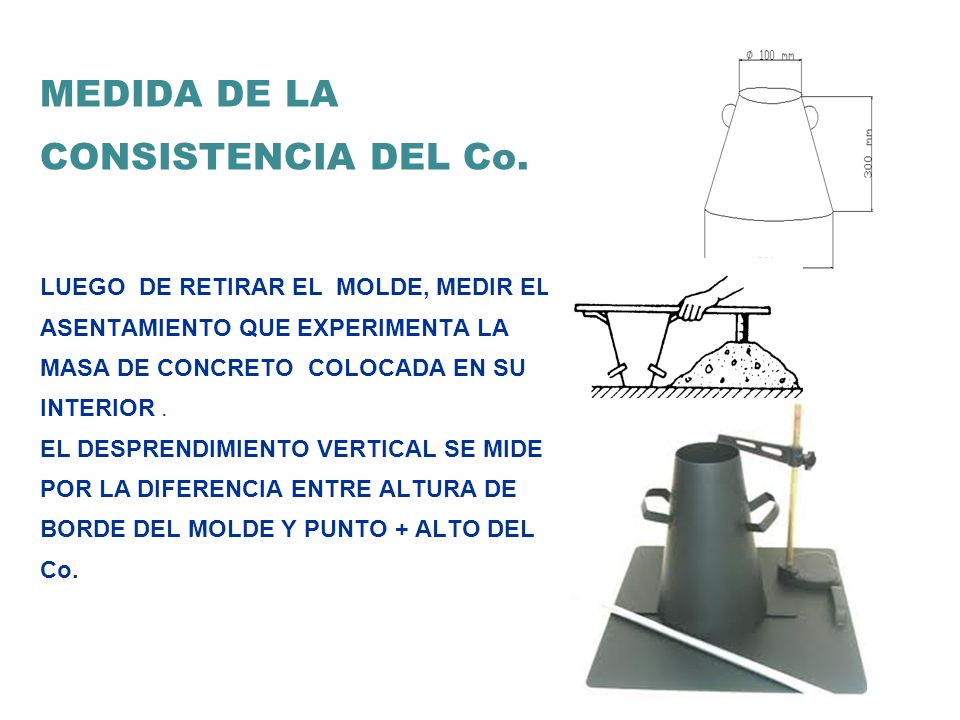

16 MEDIDA DE LA CONSISTENCIA DEL Co. LUEGO DE RETIRAR EL MOLDE, MEDIR EL ASENTAMIENTO QUE EXPERIMENTA LA MASA DE CONCRETO COLOCADA EN SU INTERIOR. EL DESPRENDIMIENTO VERTICAL SE MIDE POR LA DIFERENCIA ENTRE ALTURA DE BORDE DEL MOLDE Y PUNTO + ALTO DEL Co.

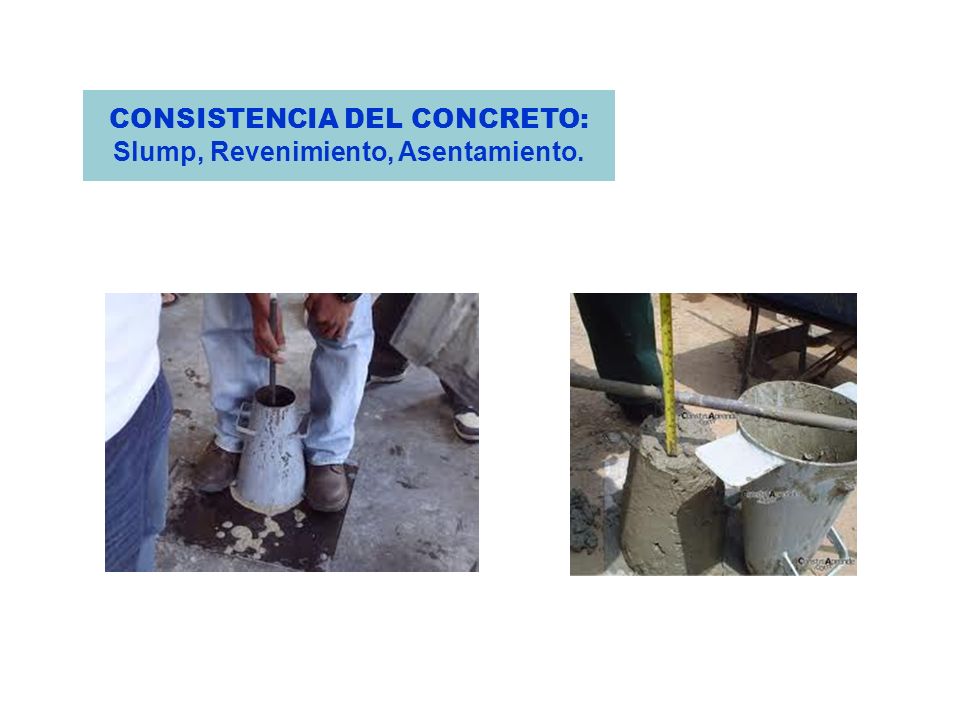

17 CONSISTENCIA DEL CONCRETO: Slump, Revenimiento, Asentamiento.

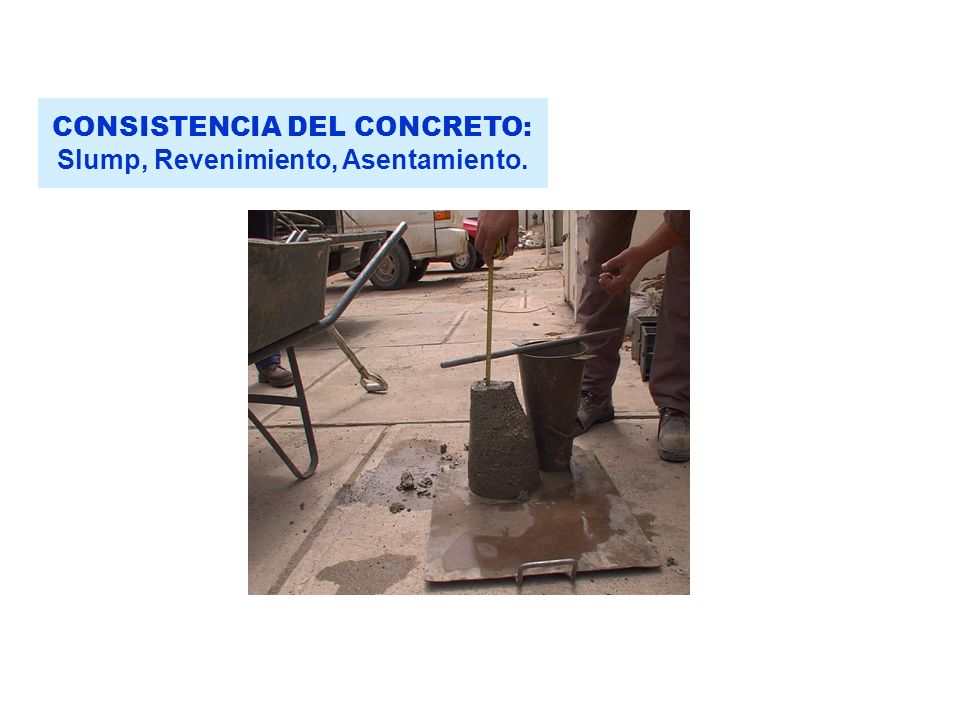

18 CONSISTENCIA DEL CONCRETO: Slump, Revenimiento, Asentamiento.

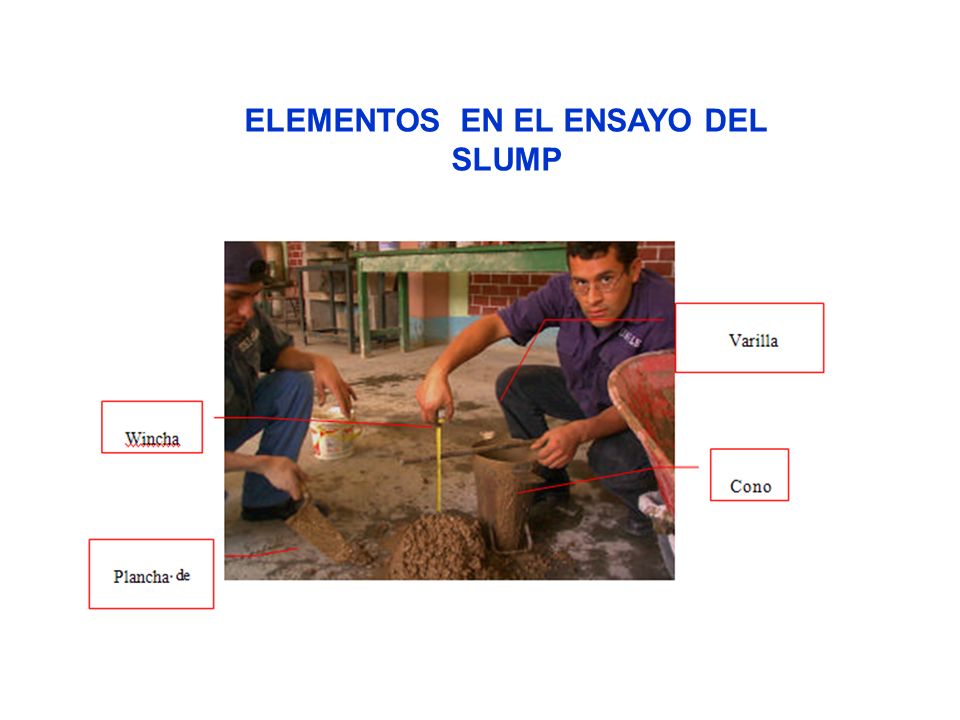

19 ELEMENTOS EN EL ENSAYO DEL SLUMP

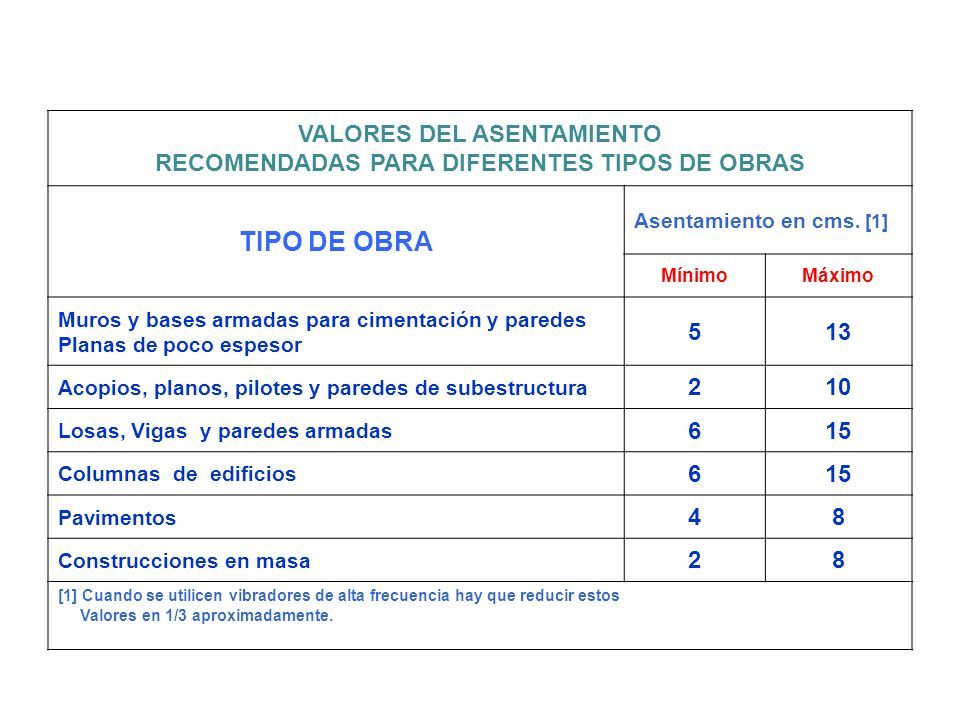

20 VALORES DEL ASENTAMIENTO RECOMENDADAS PARA DIFERENTES TIPOS DE OBRAS TIPO DE OBRA Asentamiento en cms. [1] MínimoMáximo Muros y bases armadas para cimentación y paredes Planas de poco espesor 513 Acopios, planos, pilotes y paredes de subestructura 210 Losas, Vigas y paredes armadas 615 Columnas de edificios 615 Pavimentos 48 Construcciones en masa 28 [1] Cuando se utilicen vibradores de alta frecuencia hay que reducir estos Valores en 1/3 aproximadamente.

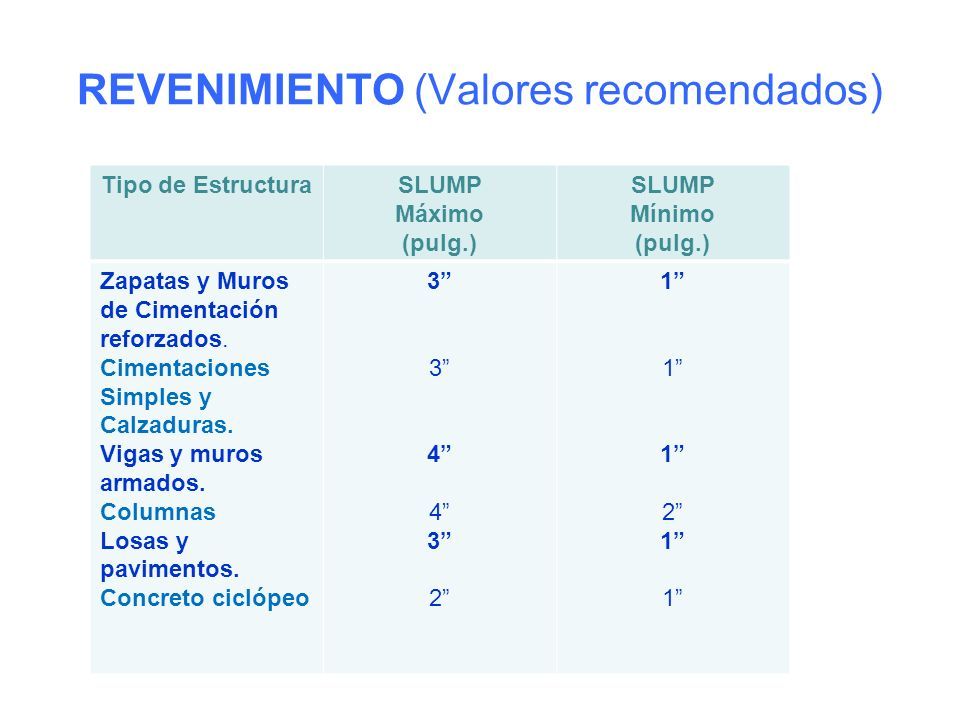

21 REVENIMIENTO (Valores recomendados) Tipo de EstructuraSLUMP Máximo (pulg.) SLUMP Mínimo (pulg.) Zapatas y Muros de Cimentación reforzados. Cimentaciones Simples y Calzaduras. Vigas y muros armados. Columnas Losas y pavimentos. Concreto ciclópeo 3” 4” 3” 2” 1” 2” 1”

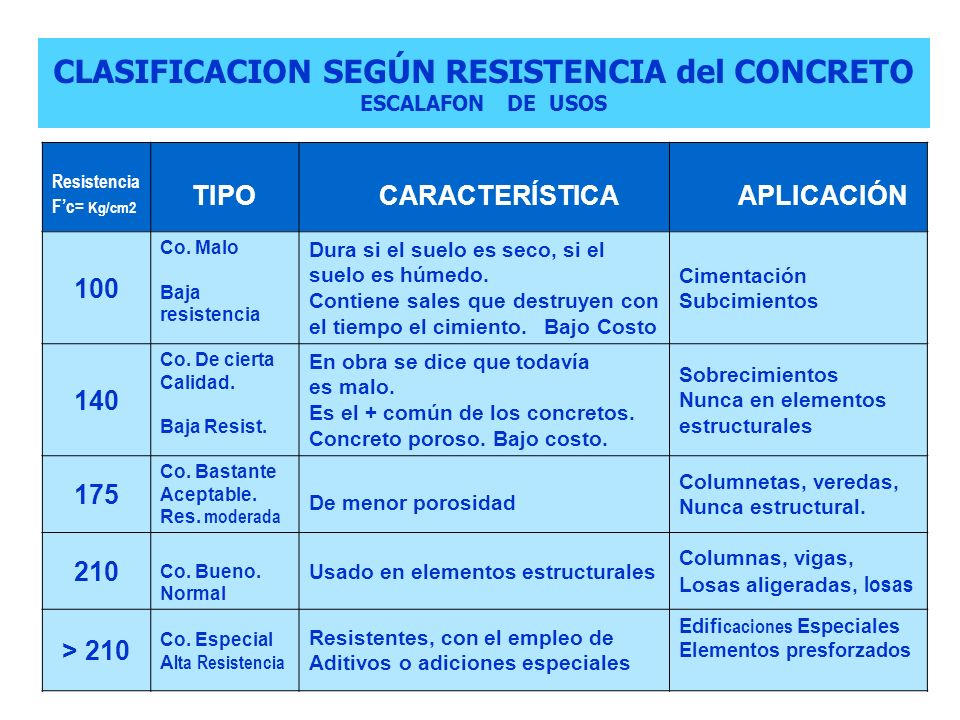

22 Resistencia F’c= Kg/cm2 TIPO CARACTERÍSTICA APLICACIÓN 100 Co. Malo Baja resistencia Dura si el suelo es seco, si el suelo es húmedo. Contiene sales que destruyen con el tiempo el cimiento. Bajo Costo Cimentación Subcimientos 140 Co. De cierta Calidad. Baja Resist. En obra se dice que todavía es malo. Es el + común de los concretos. Concreto poroso. Bajo costo. Sobrecimientos Nunca en elementos estructurales 175 Co. Bastante Aceptable. Res. moderada De menor porosidad Columnetas, veredas, Nunca estructural. 210 Co. Bueno. Normal Usado en elementos estructurales Columnas, vigas, Losas aligeradas, losas > 210 Co. Especial A lta Resistencia Resistentes, con el empleo de Aditivos o adiciones especiales Edifi caciones Especiales Elementos presforzados CLASIFICACION SEGÚN RESISTENCIA del CONCRETO ESCALAFON DE USOS

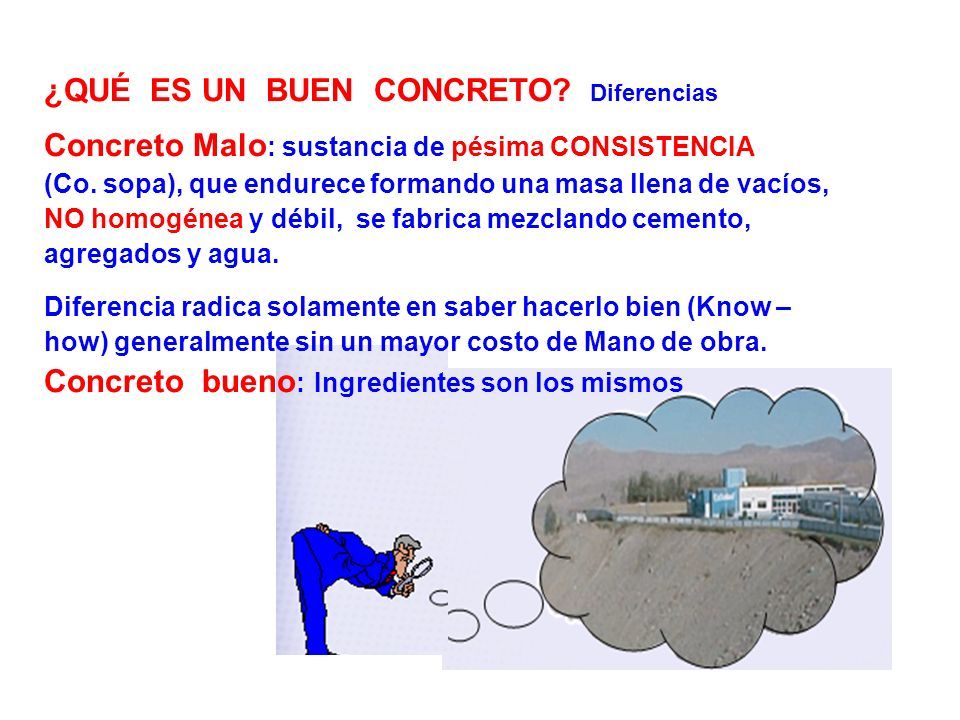

23 ¿QUÉ ES UN BUEN CONCRETO? Diferencias Concreto Malo : sustancia de pésima CONSISTENCIA (Co. sopa), que endurece formando una masa llena de vacíos, NO homogénea y débil, se fabrica mezclando cemento, agregados y agua. Diferencia radica solamente en saber hacerlo bien (Know – how) generalmente sin un mayor costo de Mano de obra. Concreto bueno : Ingredientes son los mismos

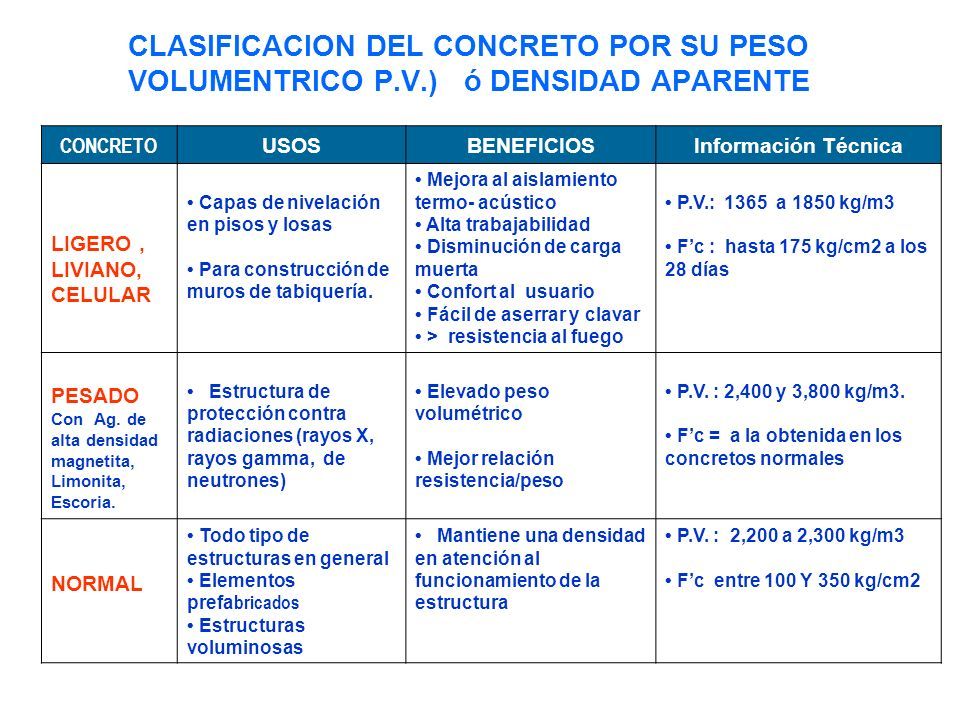

24 CLASIFICACION DEL CONCRETO POR SU PESO VOLUMENTRICO P.V.) ó DENSIDAD APARENTE CONCRETO USOSBENEFICIOSInformación Técnica LIGERO, LIVIANO, CELULAR Capas de nivelación en pisos y losas Para construcción de muros de tabiquería. Mejora al aislamiento termo- acústico Alta trabajabilidad Disminución de carga muerta Confort al usuario Fácil de aserrar y clavar > resistencia al fuego P.V.: 1365 a 1850 kg/m3 F’c : hasta 175 kg/cm2 a los 28 días PESADO Con Ag. de alta densidad magnetita, Limonita, Escoria. Estructura de protección contra radiaciones (rayos X, rayos gamma, de neutrones) Elevado peso volumétrico Mejor relación resistencia/peso P.V. : 2,400 y 3,800 kg/m3. F’c = a la obtenida en los concretos normales NORMAL Todo tipo de estructuras en general Elementos prefa bricados Estructuras voluminosas Mantiene una densidad en atención al funcionamiento de la estructura P.V. : 2,200 a 2,300 kg/m3 F’c entre 100 Y 350 kg/cm2

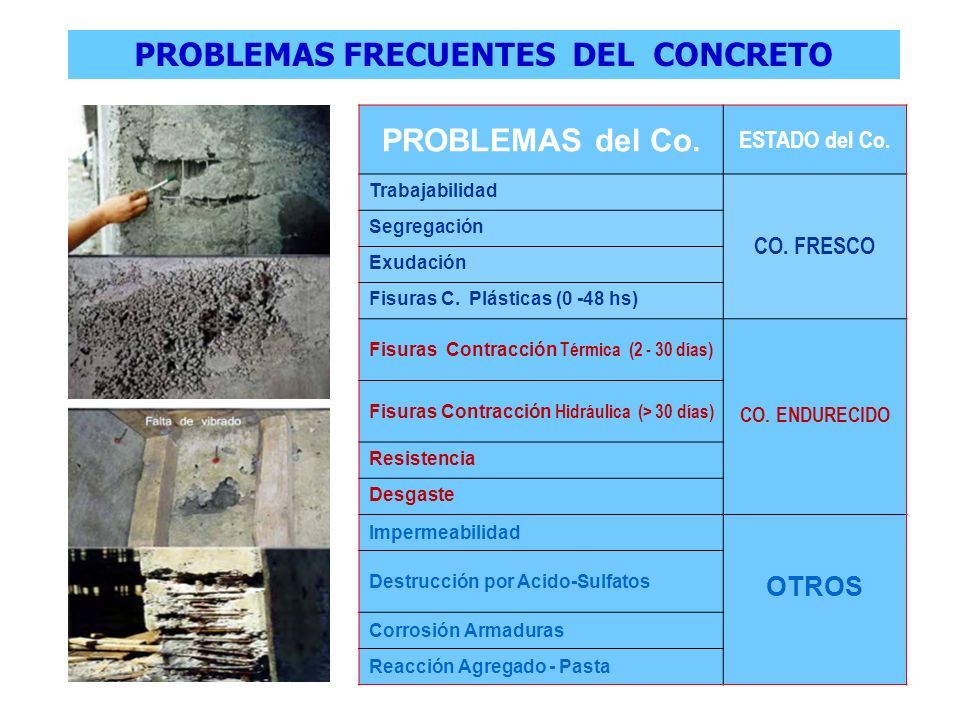

25 PROBLEMAS del Co. ESTADO del Co. Trabajabilidad CO. FRESCO Segregación Exudación Fisuras C. Plásticas (0 -48 hs) Fisuras Contracción Térmica (2 - 30 días) CO. ENDURECIDO Fisuras Contracción Hidráulica (> 30 días) Resistencia Desgaste Impermeabilidad OTROS Destrucción por Acido-Sulfatos Corrosión Armaduras Reacción Agregado - Pasta PROBLEMAS FRECUENTES DEL CONCRETO

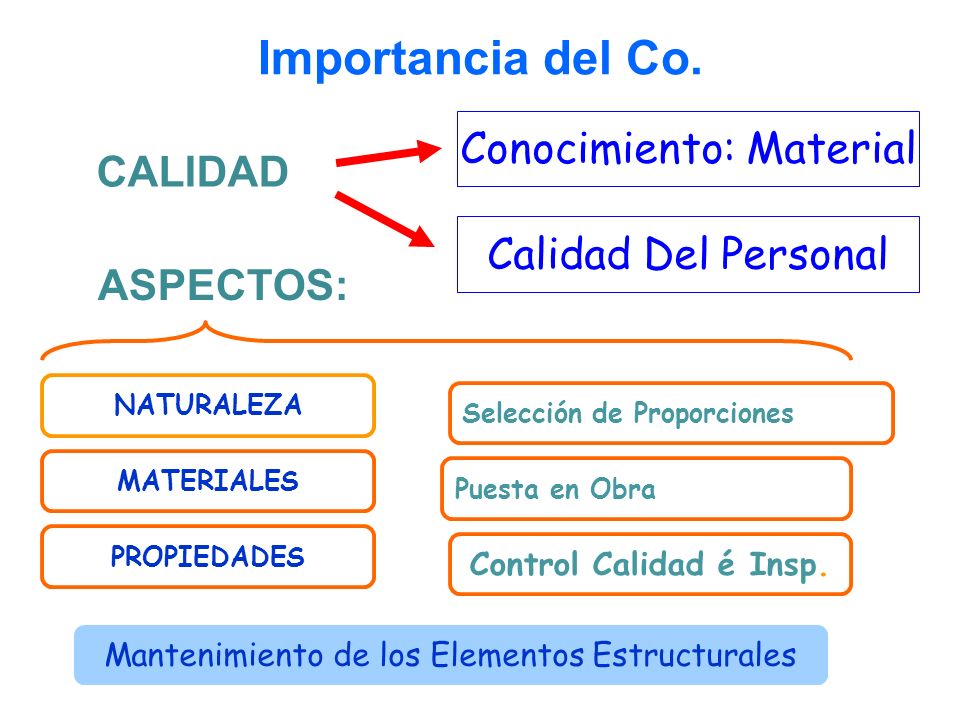

26 Importancia del Co. CALIDAD Conocimiento: Material Calidad Del Personal ASPECTOS: NATURALEZA MATERIALES Puesta en Obra Selección de Proporciones PROPIEDADES Mantenimiento de los Elementos Estructurales Control Calidad é Insp.
