1 Unidad 1 – Fundamentos básicos de redes Tema 1 Conceptos de transmisión de datos Jueves, 01 de Marzo de 2018 6:48 a.m.1 de 16

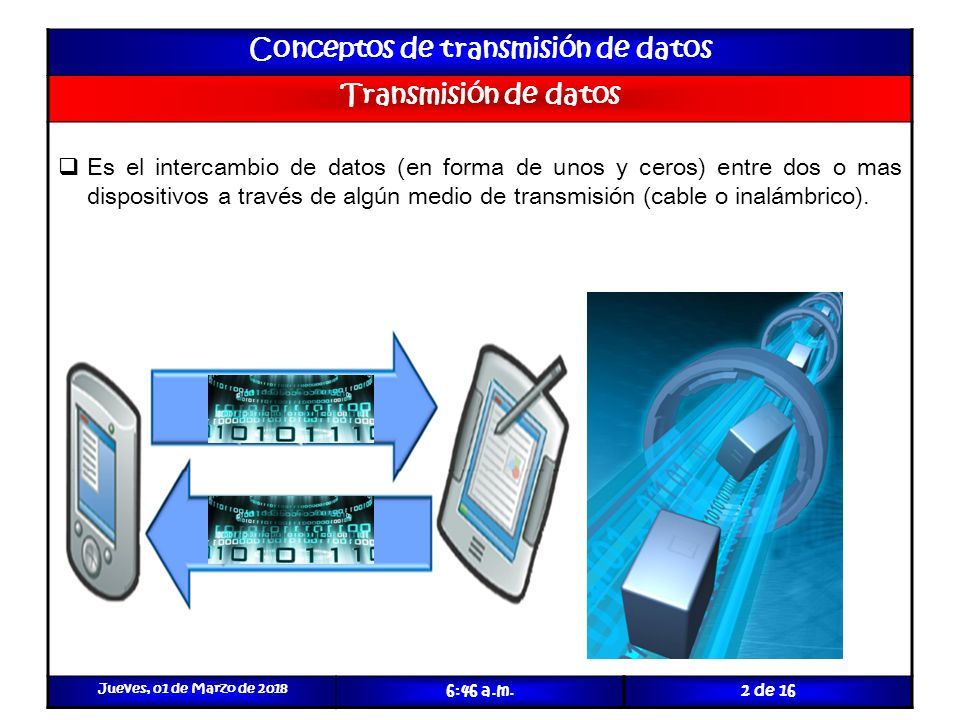

2 Conceptos de transmisión de datos Transmisión de datos  Es el intercambio de datos (en forma de unos y ceros) entre dos o mas dispositivos a través de algún medio de transmisión (cable o inalámbrico). Jueves, 01 de Marzo de 2018 6:48 a.m.2 de 16

3 Conceptos de transmisión de datos Velocidad de transmisión de datos  Es un promedio del número de bits, caracteres o bloques, que se transfieren entre dos dispositivos, por una unidad de tiempo.  La velocidad de transmisión en una conexión depende de múltiples factores como el tipo de conexión física, los límites en los caché, velocidad negociada entre los dispositivos, limitación controlada de la velocidad, interferencias o ruidos en la conexión física, etc.  La velocidad de transmisión de datos se mide en baudios o bit por segundo. Jueves, 01 de Marzo de 2018 6:48 a.m.3 de 28

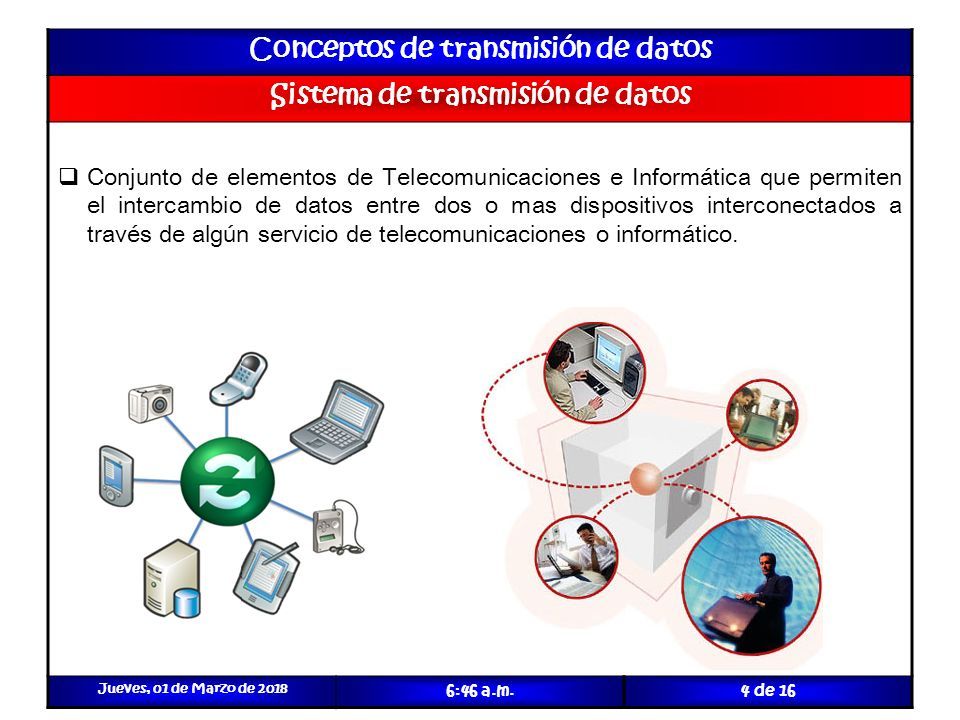

4 Conceptos de transmisión de datos Sistema de transmisión de datos  Conjunto de elementos de Telecomunicaciones e Informática que permiten el intercambio de datos entre dos o mas dispositivos interconectados a través de algún servicio de telecomunicaciones o informático. Jueves, 01 de Marzo de 2018 6:48 a.m.4 de 16

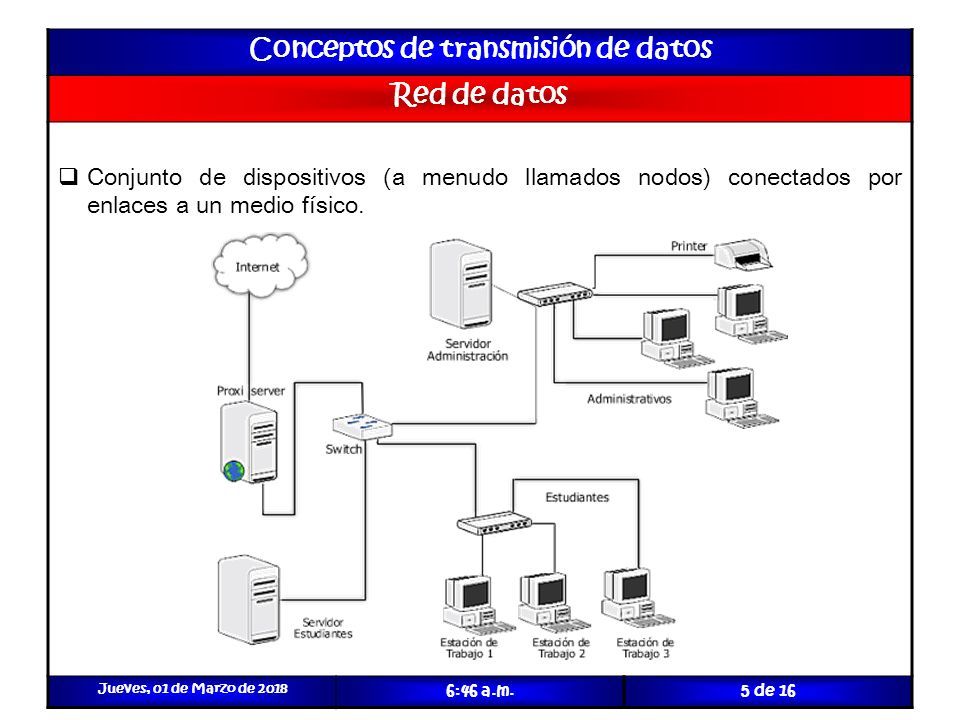

5 Conceptos de transmisión de datos Red de datos  Conjunto de dispositivos (a menudo llamados nodos) conectados por enlaces a un medio físico. Jueves, 01 de Marzo de 2018 6:48 a.m.5 de 16

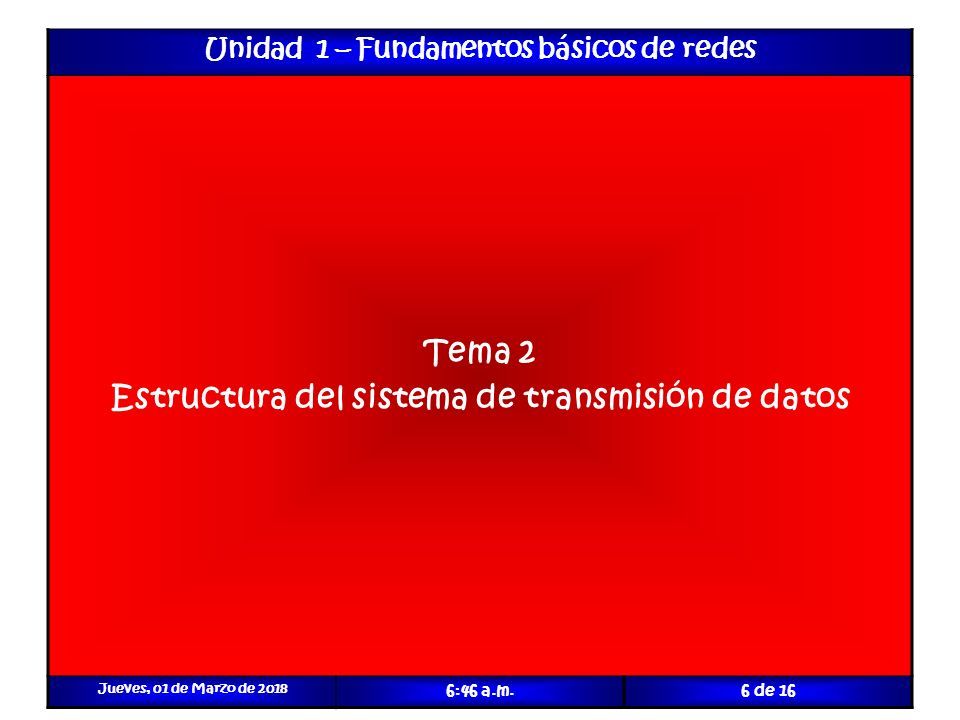

6 Unidad 1 – Fundamentos básicos de redes Tema 2 Estructura del sistema de transmisión de datos Jueves, 01 de Marzo de 2018 6:48 a.m.6 de 16

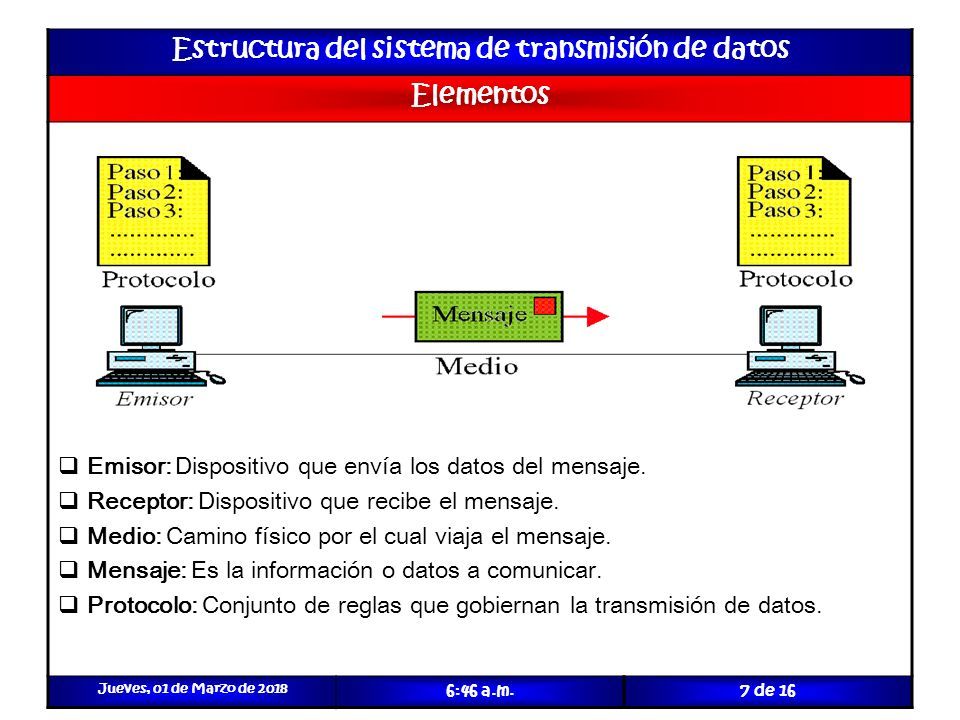

7 Estructura del sistema de transmisión de datos Elementos  Emisor: Dispositivo que envía los datos del mensaje.  Receptor: Dispositivo que recibe el mensaje.  Medio: Camino físico por el cual viaja el mensaje.  Mensaje: Es la información o datos a comunicar.  Protocolo: Conjunto de reglas que gobiernan la transmisión de datos. Jueves, 01 de Marzo de 2018 6:48 a.m.7 de 16

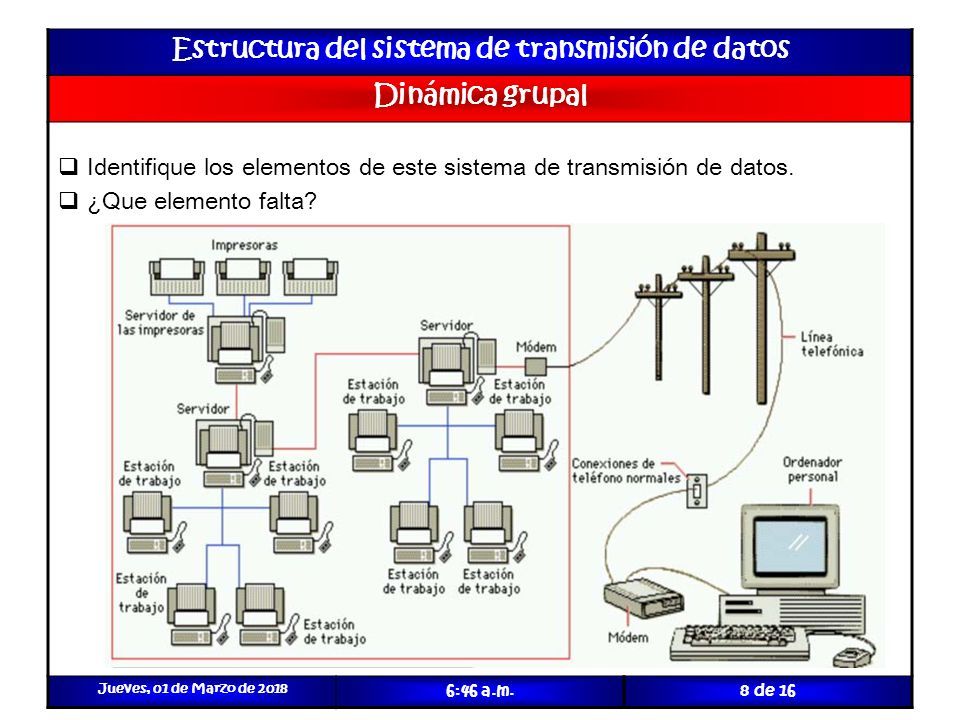

8 Estructura del sistema de transmisión de datos Dinámica grupal  Identifique los elementos de este sistema de transmisión de datos.  ¿Que elemento falta? Jueves, 01 de Marzo de 2018 6:48 a.m.8 de 16

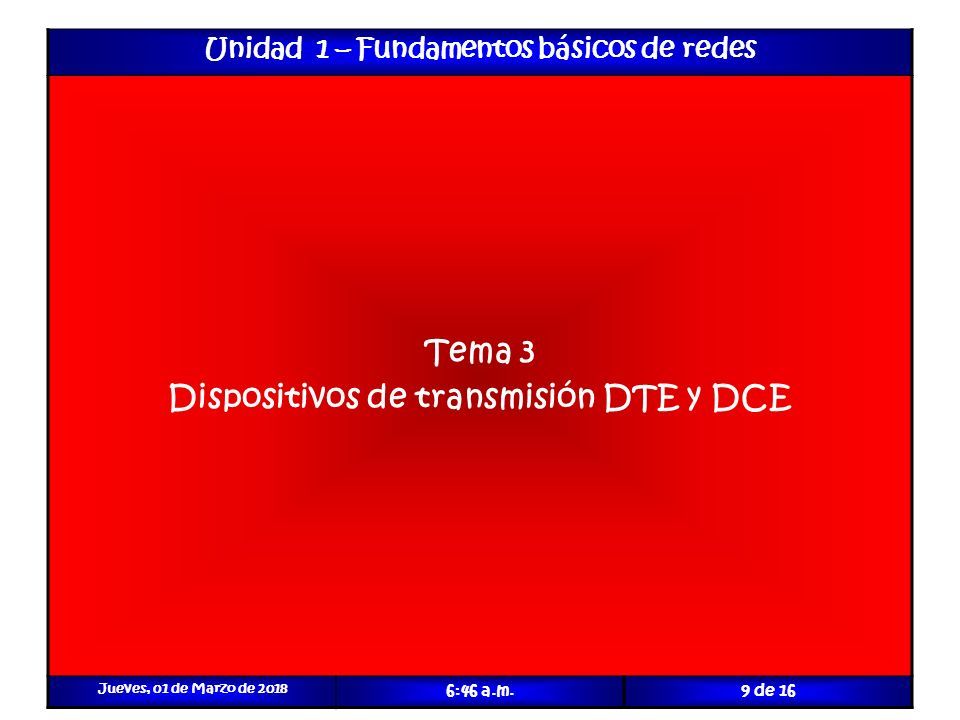

9 Unidad 1 – Fundamentos básicos de redes Tema 3 Dispositivos de transmisión DTE y DCE Jueves, 01 de Marzo de 2018 6:48 a.m.9 de 16

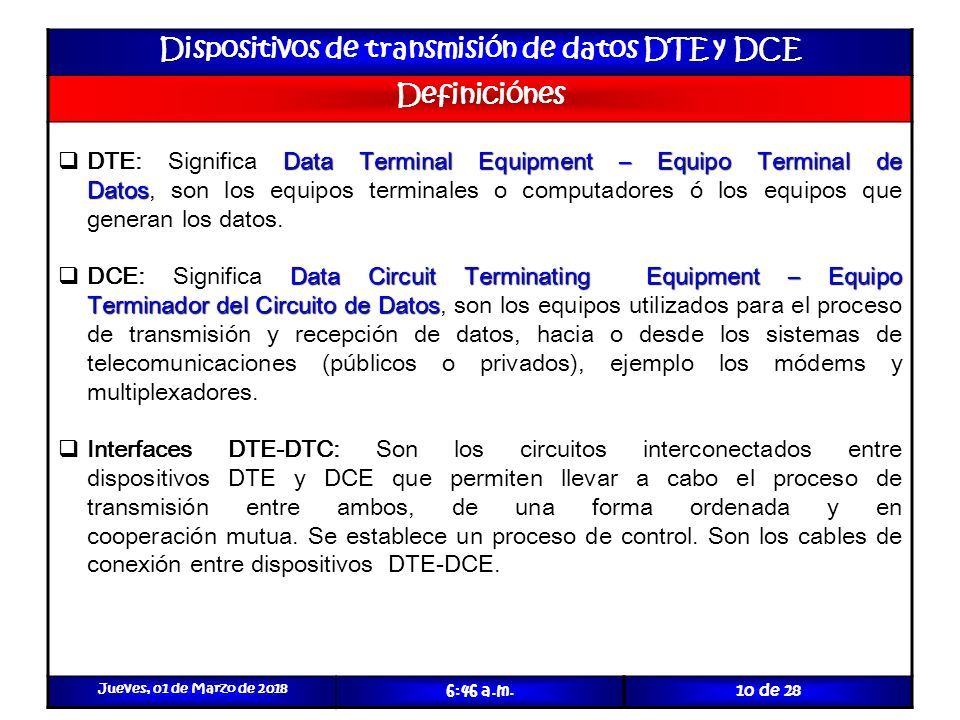

10 Dispositivos de transmisión de datos DTE y DCE Definiciónes  DTE: Significa Data Terminal Equipment – Equipo Terminal de Datos, son los equipos terminales o computadores ó los equipos que generan los datos.  DCE: Significa Data Circuit Terminating Equipment – Equipo Terminador del Circuito de Datos, son los equipos utilizados para el proceso de transmisión y recepción de datos, hacia o desde los sistemas de telecomunicaciones (públicos o privados), ejemplo los módems y multiplexadores.  Interfaces DTE-DTC: Son los circuitos interconectados entre dispositivos DTE y DCE que permiten llevar a cabo el proceso de transmisión entre ambos, de una forma ordenada y en cooperación mutua. Se establece un proceso de control. Son los cables de conexión entre dispositivos DTE-DCE. Jueves, 01 de Marzo de 2018 6:48 a.m.10 de 28

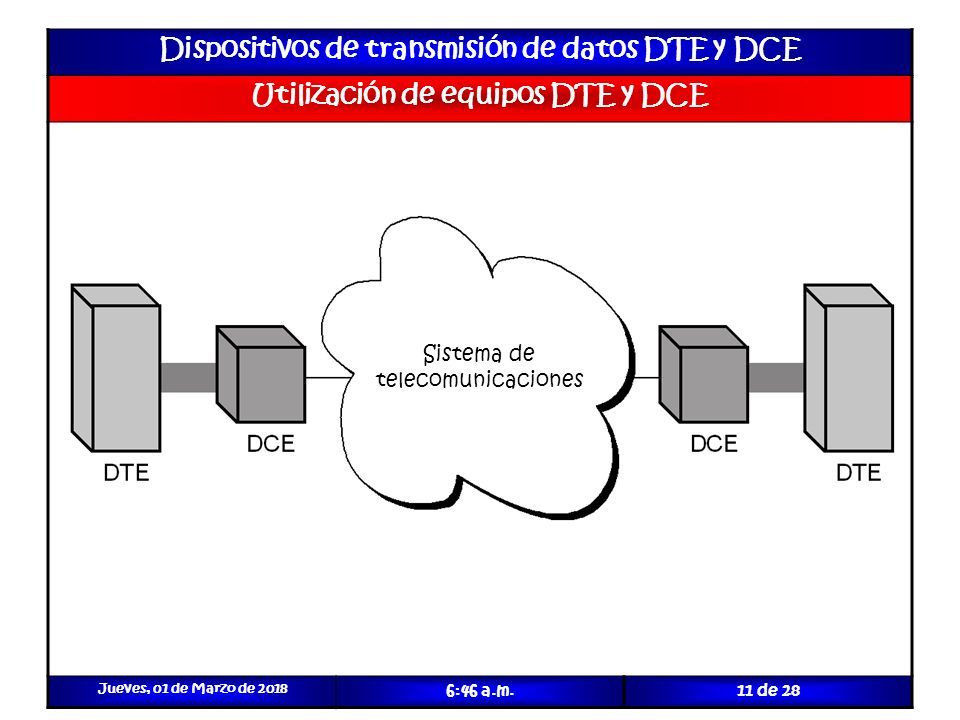

11 Dispositivos de transmisión de datos DTE y DCE Utilización de equipos DTE y DCE Jueves, 01 de Marzo de 2018 6:48 a.m.11 de 28 Sistema de telecomunicaciones

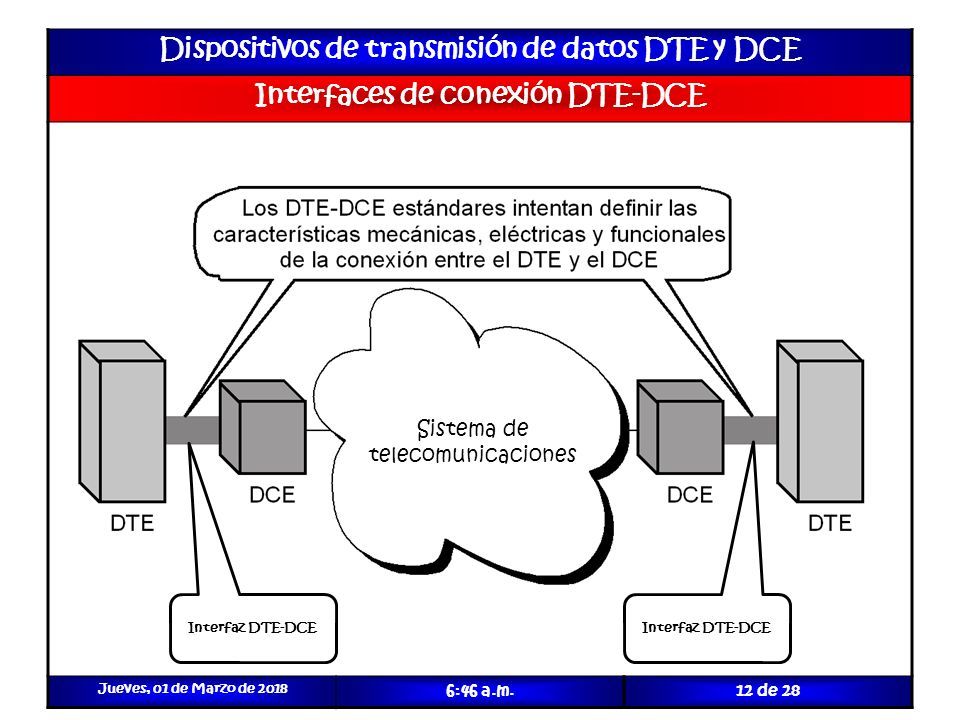

12 Dispositivos de transmisión de datos DTE y DCE Interfaces de conexión DTE-DCE Jueves, 01 de Marzo de 2018 6:48 a.m.12 de 28 Sistema de telecomunicaciones Interfaz DTE-DCE

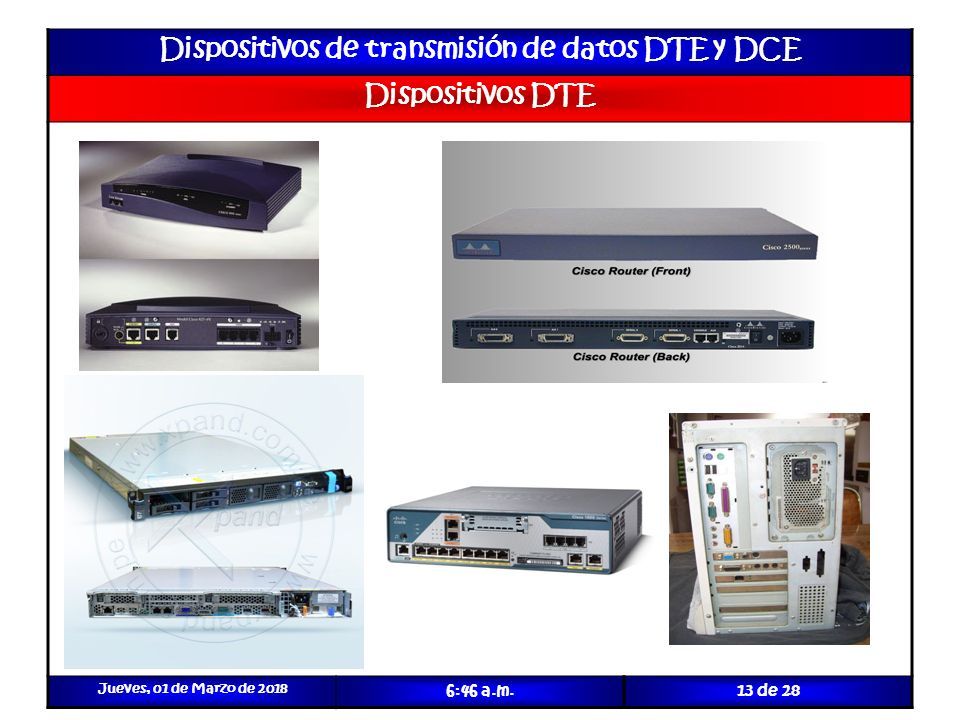

13 Dispositivos de transmisión de datos DTE y DCE Dispositivos DTE Jueves, 01 de Marzo de 2018 6:48 a.m.13 de 28

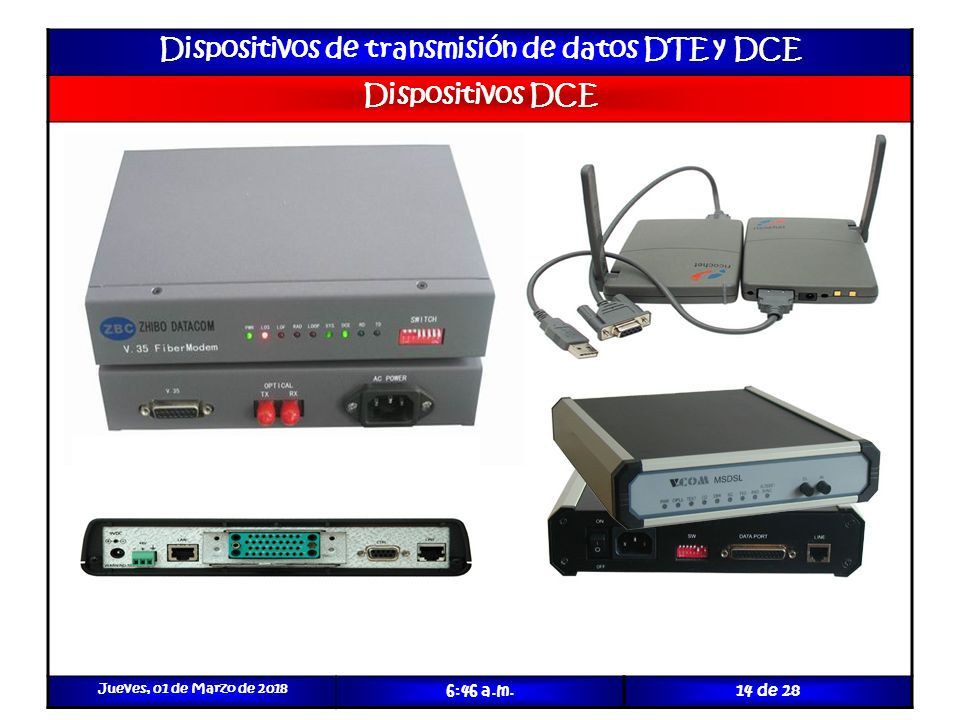

14 Dispositivos de transmisión de datos DTE y DCE Dispositivos DCE Jueves, 01 de Marzo de 2018 6:48 a.m.14 de 28

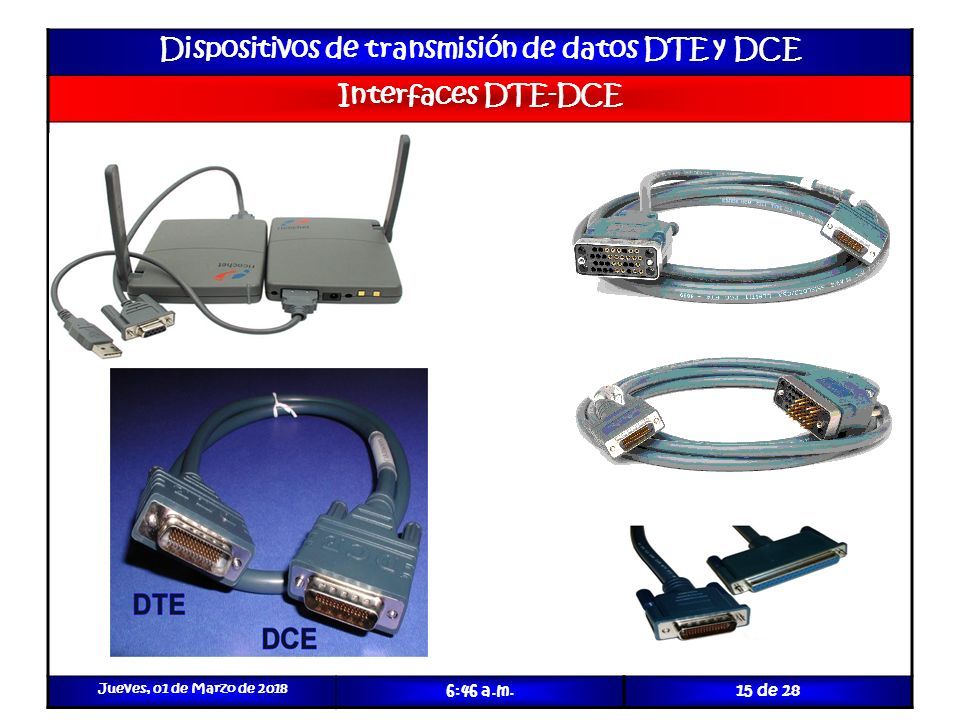

15 Dispositivos de transmisión de datos DTE y DCE Interfaces DTE-DCE Jueves, 01 de Marzo de 2018 6:48 a.m.15 de 28

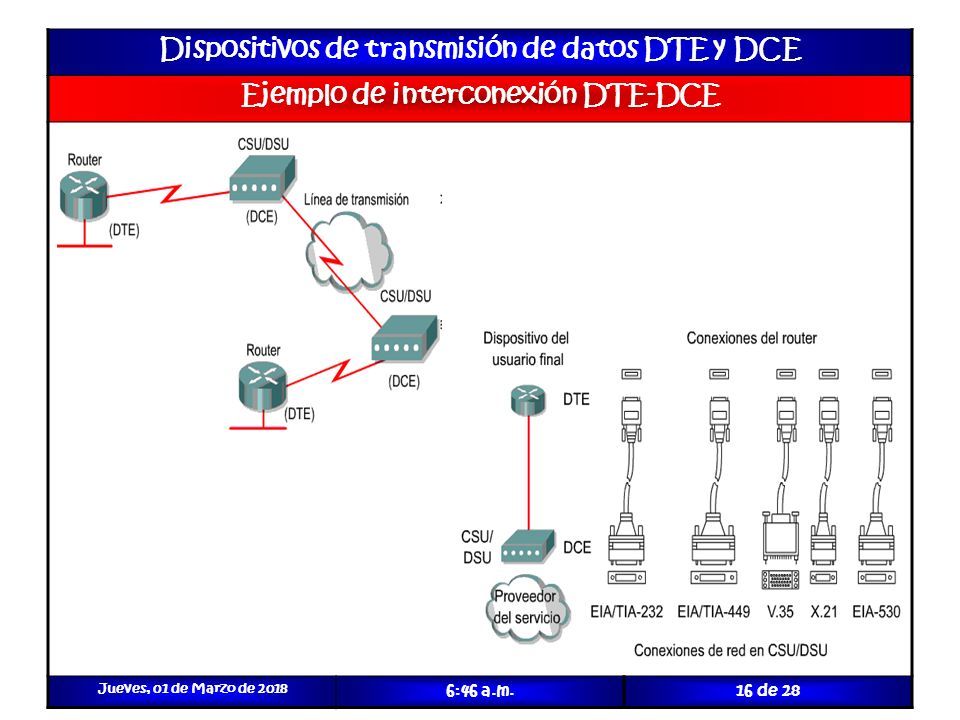

16 Dispositivos de transmisión de datos DTE y DCE Ejemplo de interconexión DTE-DCE Jueves, 01 de Marzo de 2018 6:48 a.m.16 de 28

17 Unidad 1 – Fundamentos básicos de redes Tema 4 Modos de transmisión de datos Jueves, 01 de Marzo de 2018 6:48 a.m.17 de 16

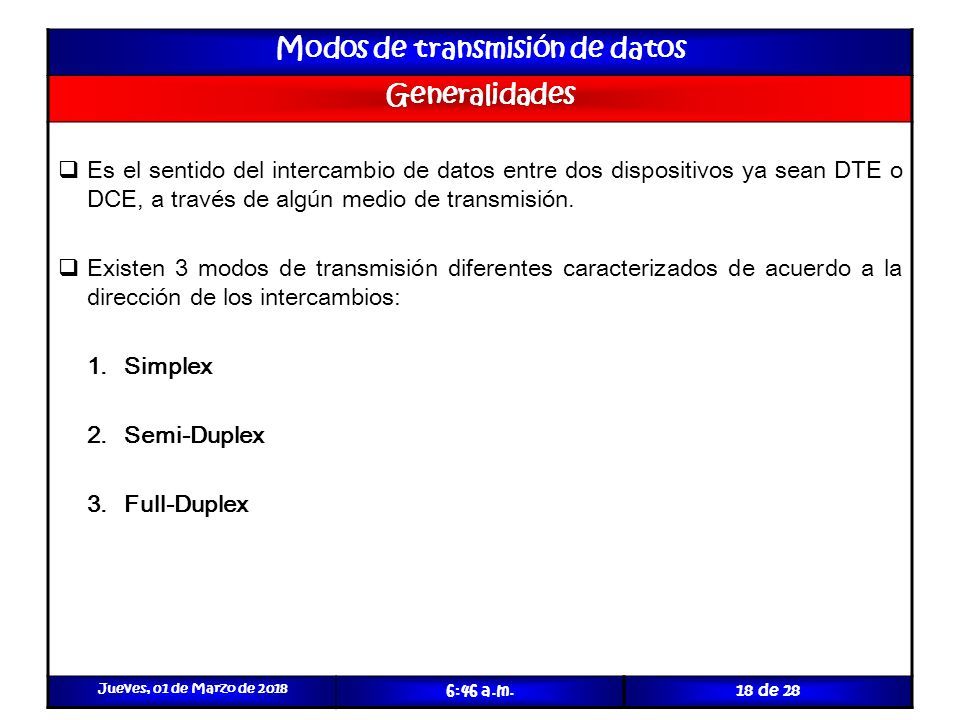

18 Modos de transmisión de datos Generalidades  Es el sentido del intercambio de datos entre dos dispositivos ya sean DTE o DCE, a través de algún medio de transmisión.  Existen 3 modos de transmisión diferentes caracterizados de acuerdo a la dirección de los intercambios: 1.Simplex 2.Semi-Duplex 3.Full-Duplex Jueves, 01 de Marzo de 2018 6:48 a.m.18 de 28

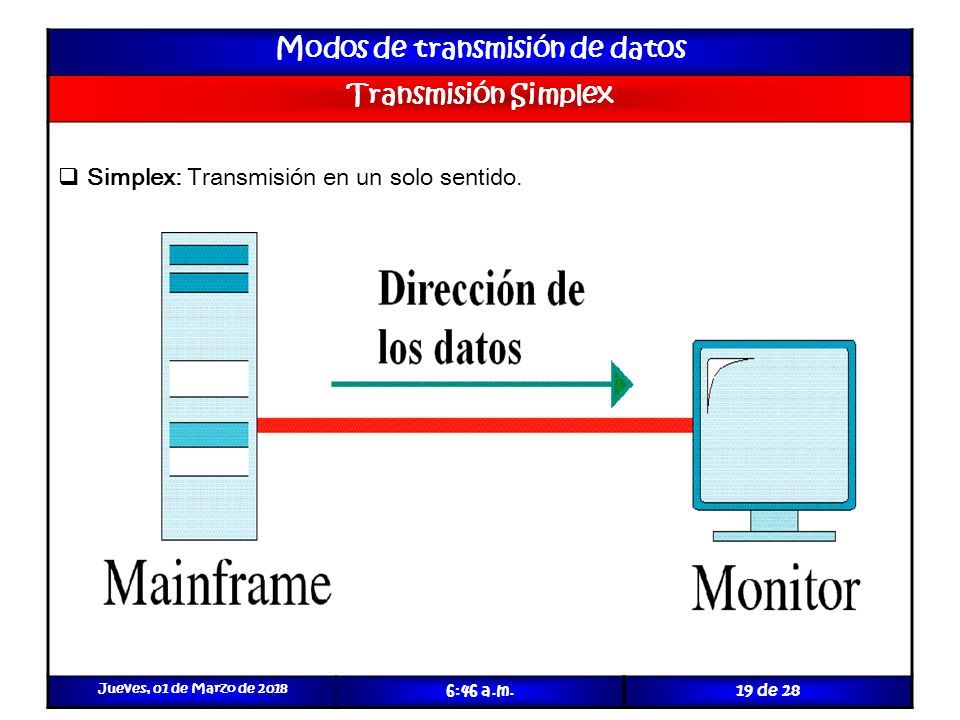

19 Modos de transmisión de datos Transmisión Simplex  Simplex: Transmisión en un solo sentido. Jueves, 01 de Marzo de 2018 6:48 a.m.19 de 28

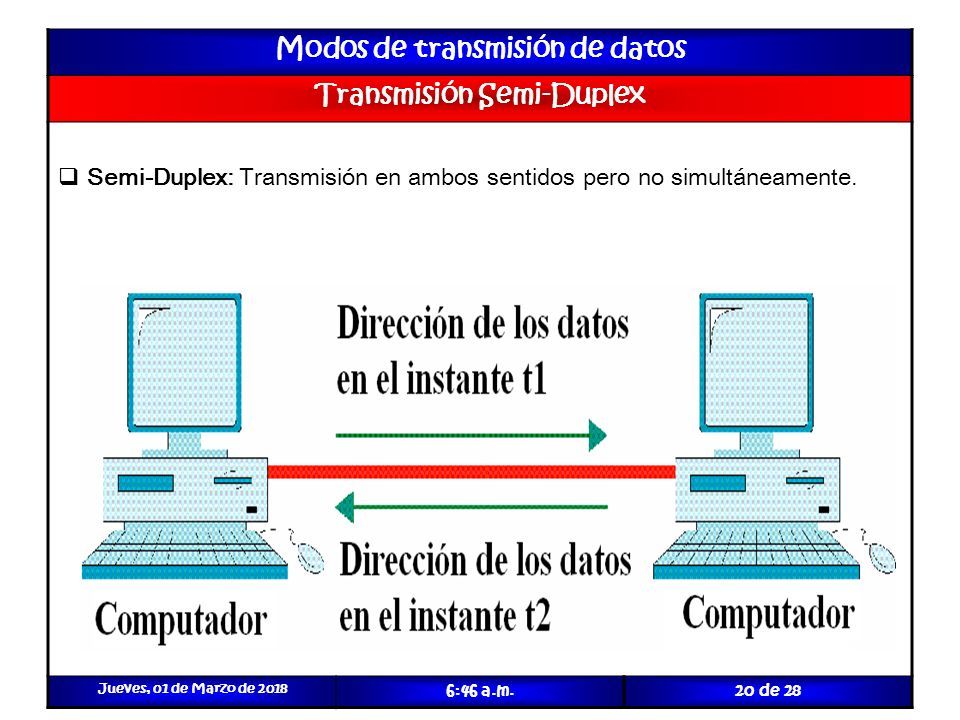

20 Modos de transmisión de datos Transmisión Semi-Duplex  Semi-Duplex: Transmisión en ambos sentidos pero no simultáneamente. Jueves, 01 de Marzo de 2018 6:48 a.m.20 de 28

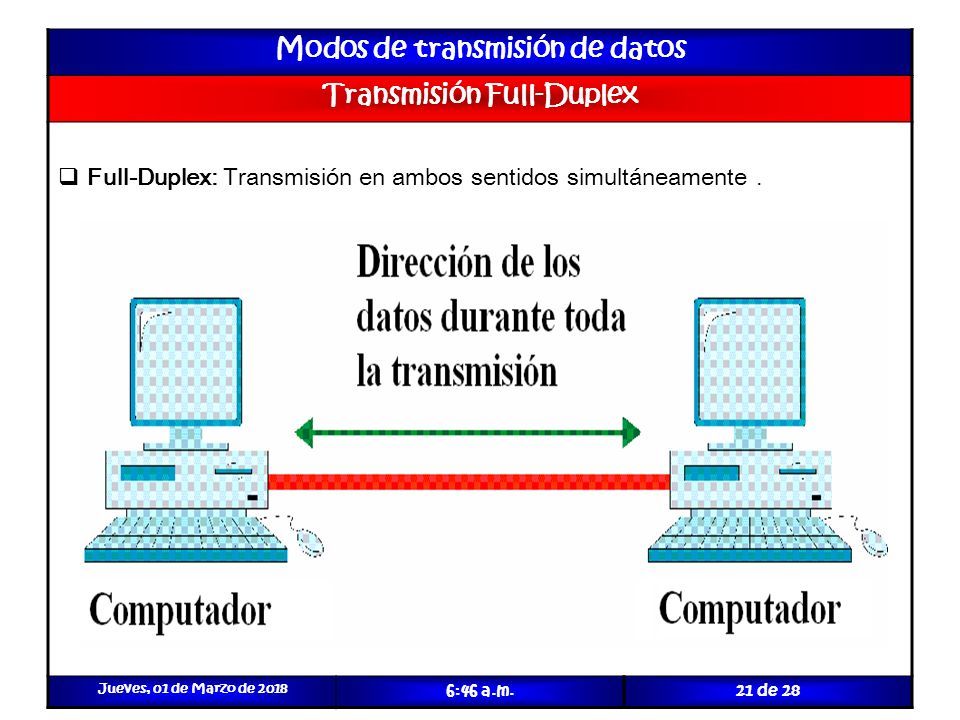

21 Modos de transmisión de datos Transmisión Full-Duplex  Full-Duplex: Transmisión en ambos sentidos simultáneamente. Jueves, 01 de Marzo de 2018 6:48 a.m.21 de 28

22 Unidad 1 – Fundamentos básicos de redes Tema 5 Transmisión de datos paralelo y serial Jueves, 01 de Marzo de 2018 6:48 a.m.22 de 16

23 Transmisión de datos paralelo y serial Transmisión de datos paralelo  Transmite los datos a través de N líneas de datos.  N depende del tamaño de la codificación de datos : 8, 16, 32, 64 bits. Jueves, 01 de Marzo de 2018 6:48 a.m.23 de 28 EmisorReceptor Los 8 bits son enviados juntos Se necesitan 8 líneas

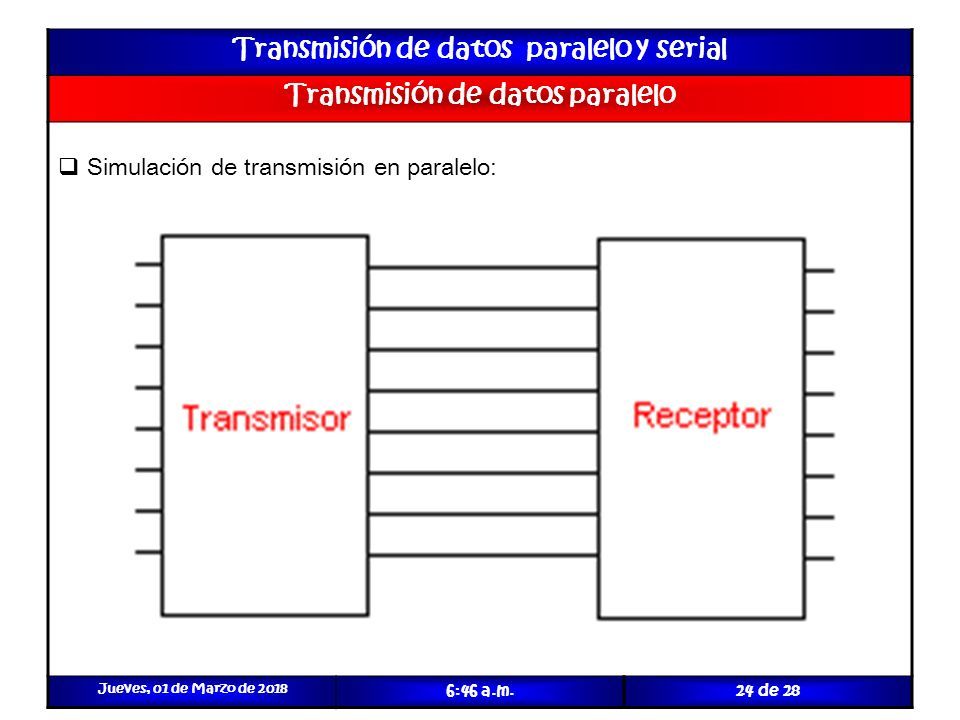

24 Transmisión de datos paralelo y serial Transmisión de datos paralelo  Simulación de transmisión en paralelo: Jueves, 01 de Marzo de 2018 6:48 a.m.24 de 28

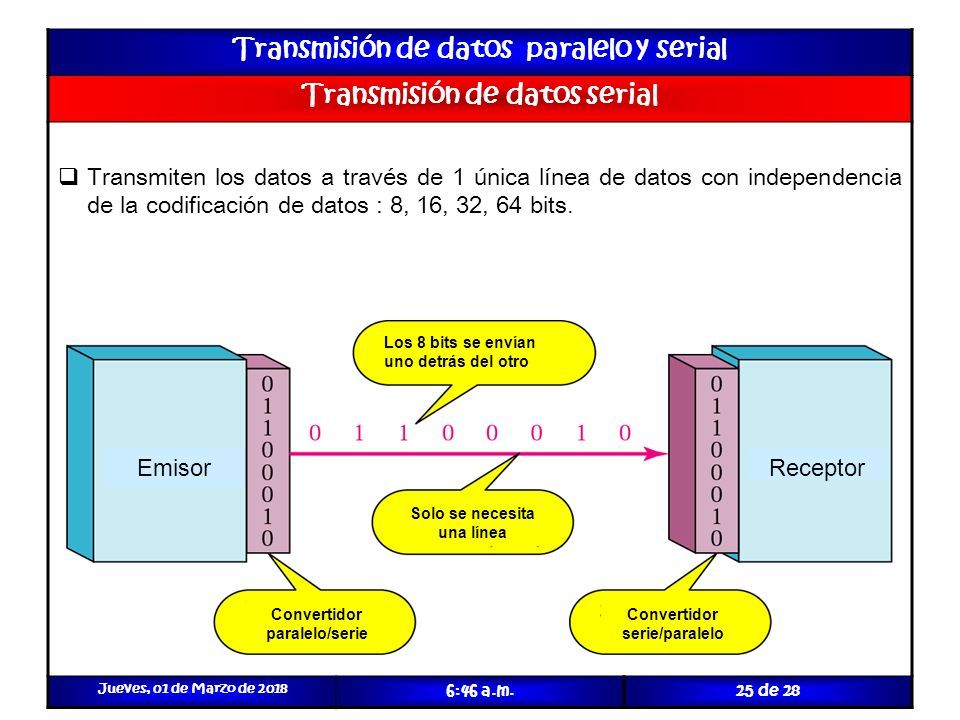

25 Transmisión de datos paralelo y serial Transmisión de datos serial  Transmiten los datos a través de 1 única línea de datos con independencia de la codificación de datos : 8, 16, 32, 64 bits. Jueves, 01 de Marzo de 2018 6:48 a.m.25 de 28 Los 8 bits se envían uno detrás del otro Convertidor paralelo/serie Convertidor serie/paralelo Solo se necesita una línea EmisorReceptor

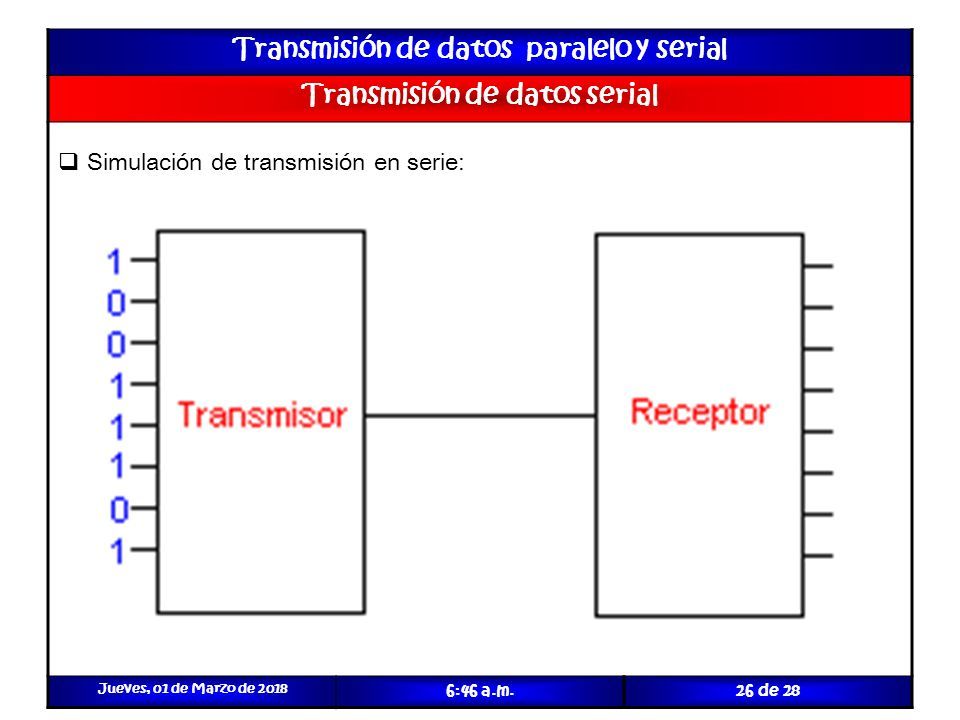

26 Transmisión de datos paralelo y serial Transmisión de datos serial  Simulación de transmisión en serie: Jueves, 01 de Marzo de 2018 6:48 a.m.26 de 28

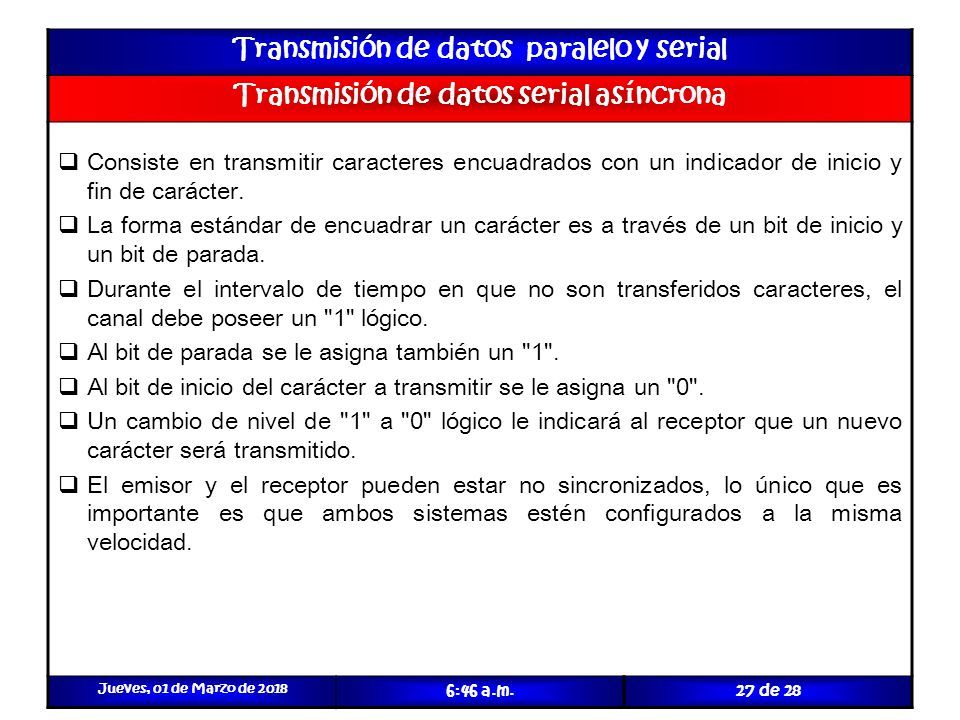

27 Transmisión de datos paralelo y serial Transmisión de datos serial asíncrona  Consiste en transmitir caracteres encuadrados con un indicador de inicio y fin de carácter.  La forma estándar de encuadrar un carácter es a través de un bit de inicio y un bit de parada.  Durante el intervalo de tiempo en que no son transferidos caracteres, el canal debe poseer un "1" lógico.  Al bit de parada se le asigna también un "1".  Al bit de inicio del carácter a transmitir se le asigna un "0".  Un cambio de nivel de "1" a "0" lógico le indicará al receptor que un nuevo carácter será transmitido.  El emisor y el receptor pueden estar no sincronizados, lo único que es importante es que ambos sistemas estén configurados a la misma velocidad. Jueves, 01 de Marzo de 2018 6:48 a.m.27 de 28

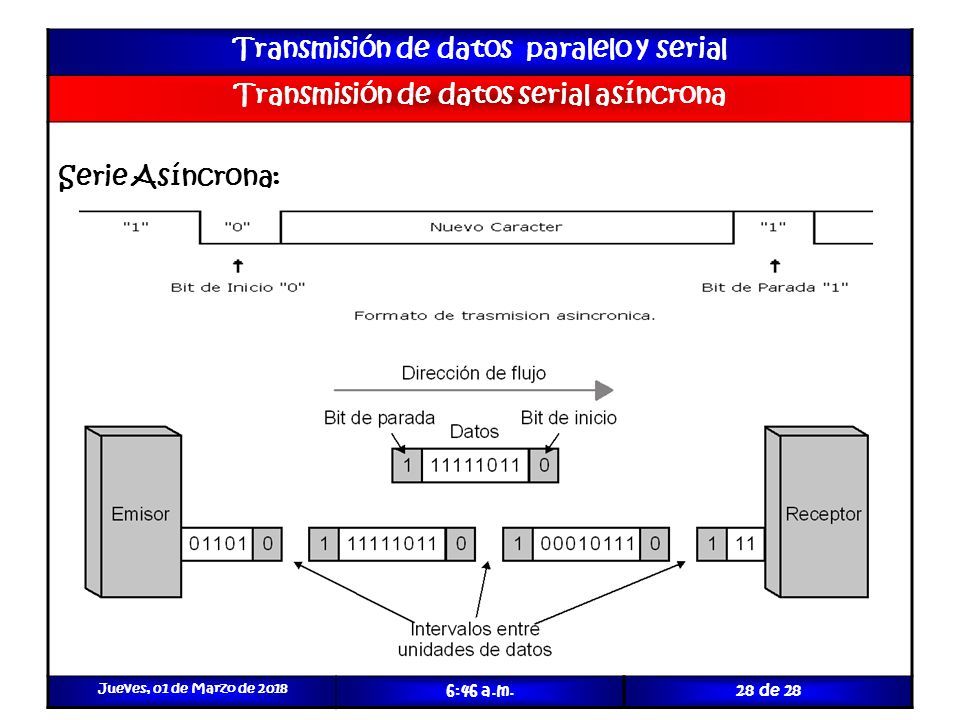

28 Transmisión de datos paralelo y serial Transmisión de datos serial asíncrona Serie Asíncrona: Jueves, 01 de Marzo de 2018 6:48 a.m.28 de 28

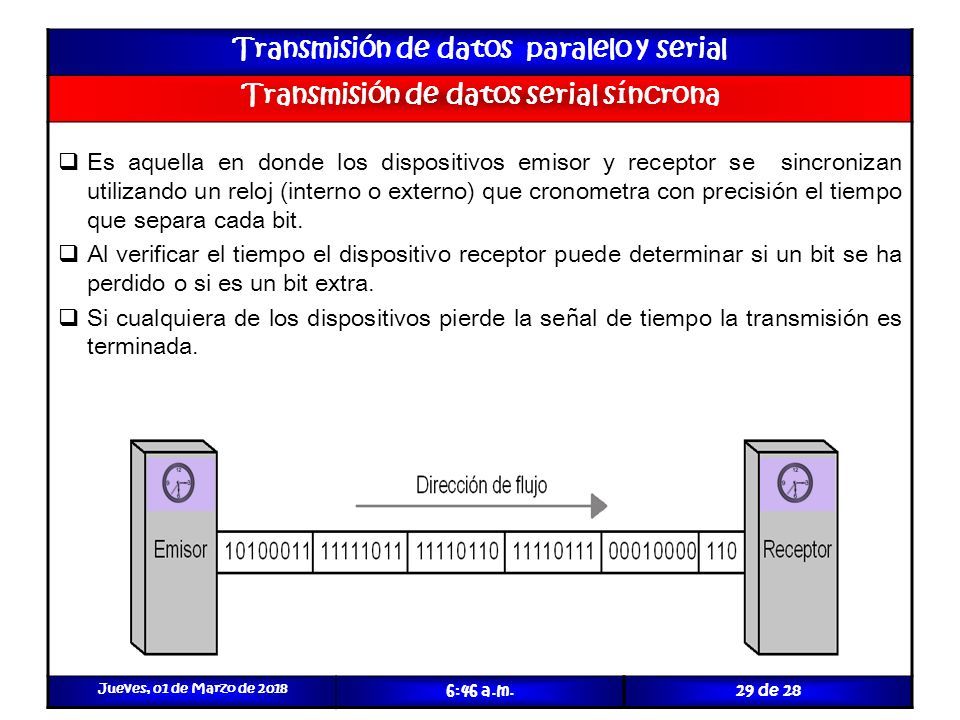

29 Transmisión de datos paralelo y serial Transmisión de datos serial síncrona  Es aquella en donde los dispositivos emisor y receptor se sincronizan utilizando un reloj (interno o externo) que cronometra con precisión el tiempo que separa cada bit.  Al verificar el tiempo el dispositivo receptor puede determinar si un bit se ha perdido o si es un bit extra.  Si cualquiera de los dispositivos pierde la señal de tiempo la transmisión es terminada. Jueves, 01 de Marzo de 2018 6:48 a.m.29 de 28

30 Unidad 1 – Fundamentos básicos de redes Tema 6 Transmisión de datos según la ubicación de los dispositivos de transmisión y el tipo de señal Jueves, 01 de Marzo de 2018 6:48 a.m.30 de 16

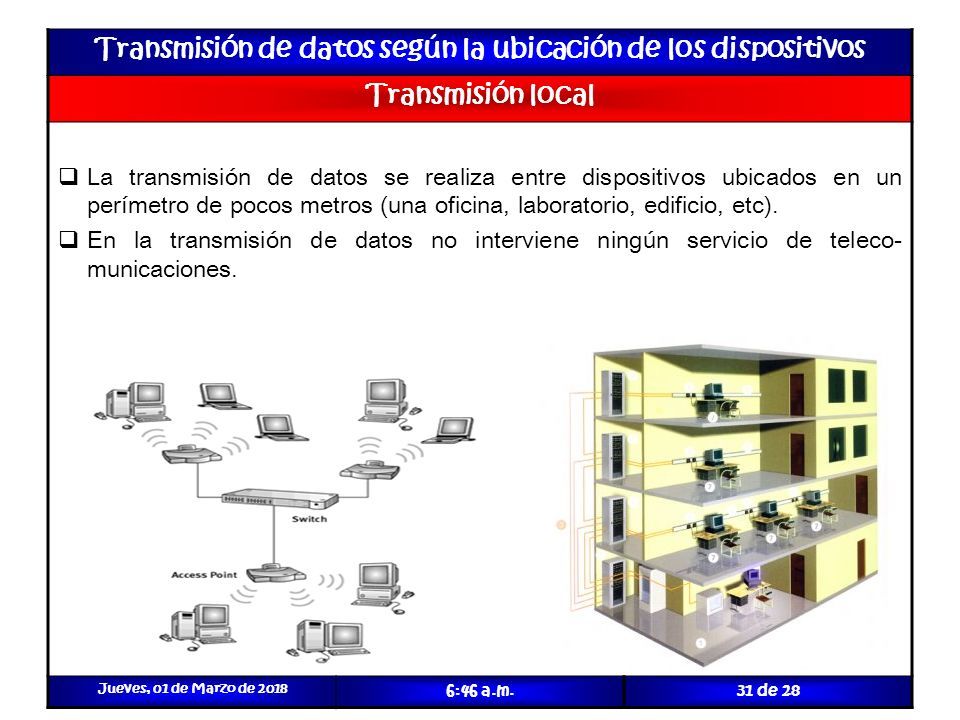

31 Transmisión de datos según la ubicación de los dispositivos Transmisión local  La transmisión de datos se realiza entre dispositivos ubicados en un perímetro de pocos metros (una oficina, laboratorio, edificio, etc).  En la transmisión de datos no interviene ningún servicio de teleco- municaciones. Jueves, 01 de Marzo de 2018 6:48 a.m.31 de 28

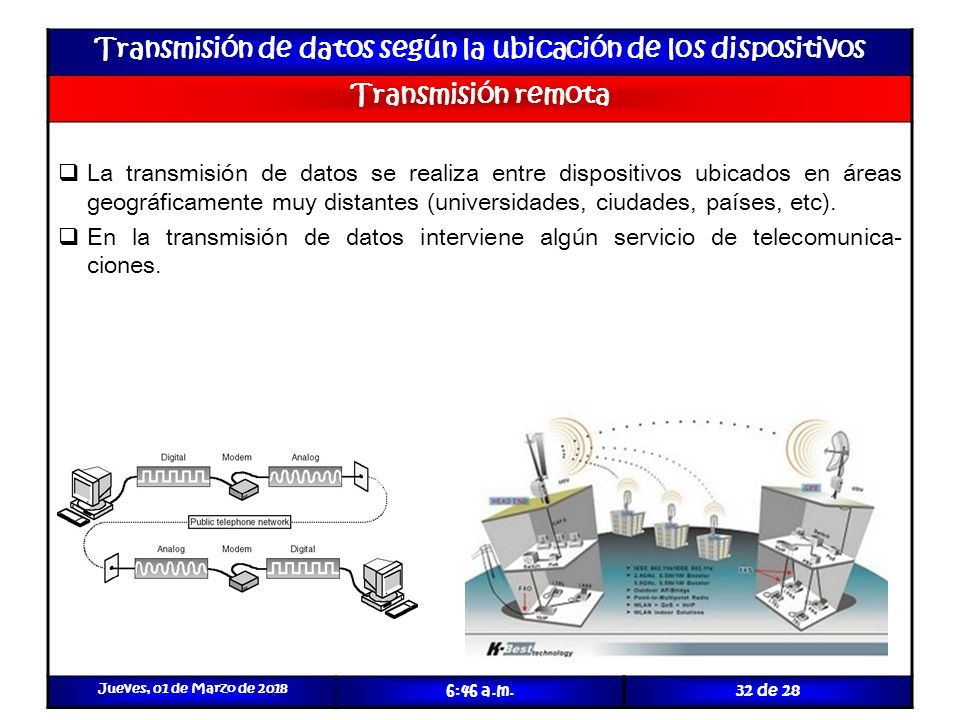

32 Transmisión de datos según la ubicación de los dispositivos Transmisión remota  La transmisión de datos se realiza entre dispositivos ubicados en áreas geográficamente muy distantes (universidades, ciudades, países, etc).  En la transmisión de datos interviene algún servicio de telecomunica- ciones. Jueves, 01 de Marzo de 2018 6:48 a.m.32 de 28

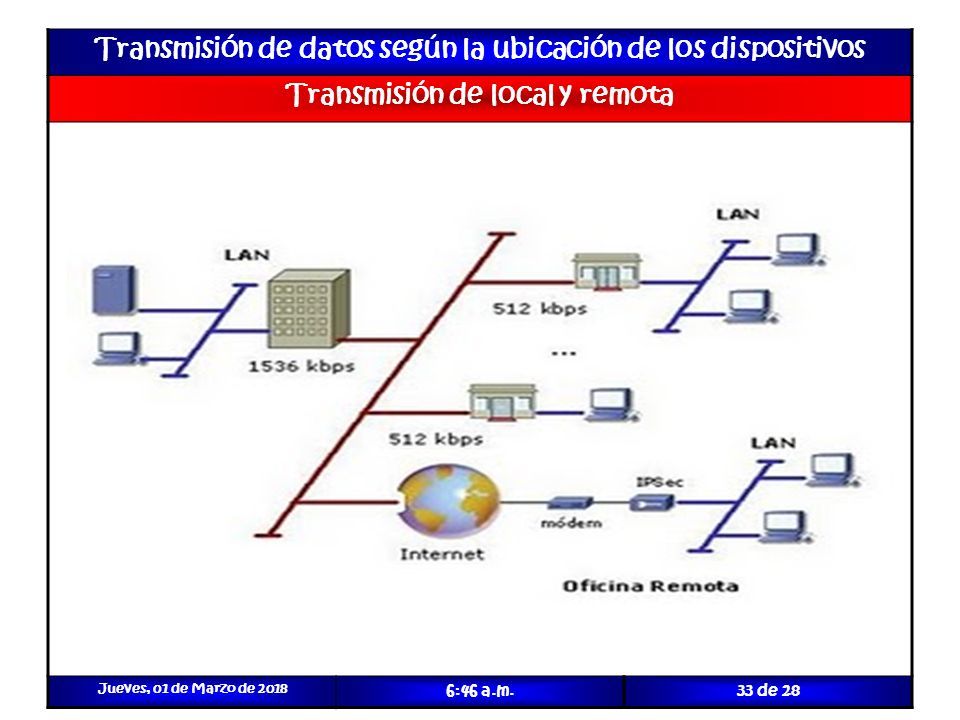

33 Transmisión de datos según la ubicación de los dispositivos Transmisión de local y remota Jueves, 01 de Marzo de 2018 6:48 a.m.33 de 28

34 Transmisión de datos según el tipo de señal Transmisión analógica  La transmisión de datos se realiza utilizando señal analógica a través de sistemas y dispositivos analógicos. Jueves, 01 de Marzo de 2018 6:48 a.m.34 de 28

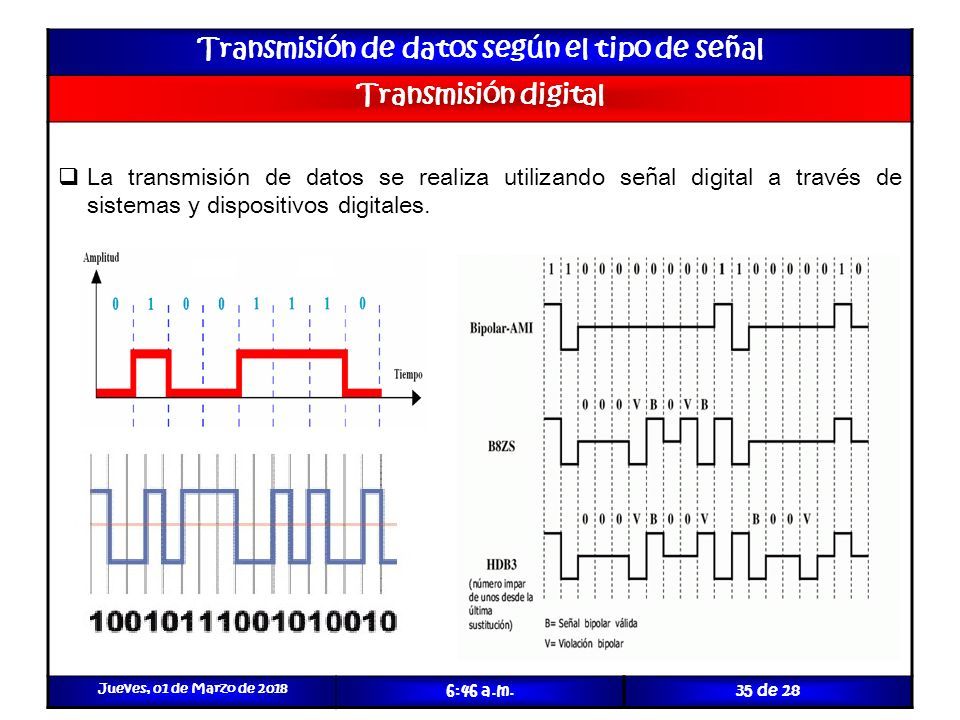

35 Transmisión de datos según el tipo de señal Transmisión digital  La transmisión de datos se realiza utilizando señal digital a través de sistemas y dispositivos digitales. Jueves, 01 de Marzo de 2018 6:48 a.m.35 de 28

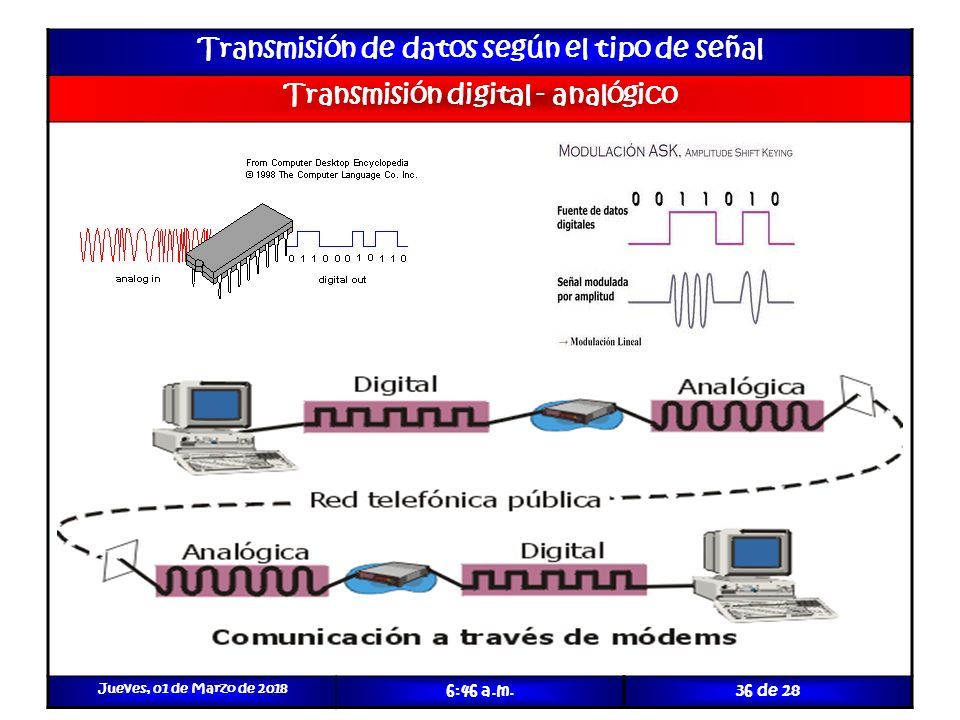

36 Transmisión de datos según el tipo de señal Transmisión digital - analógico Jueves, 01 de Marzo de 2018 6:48 a.m.36 de 28

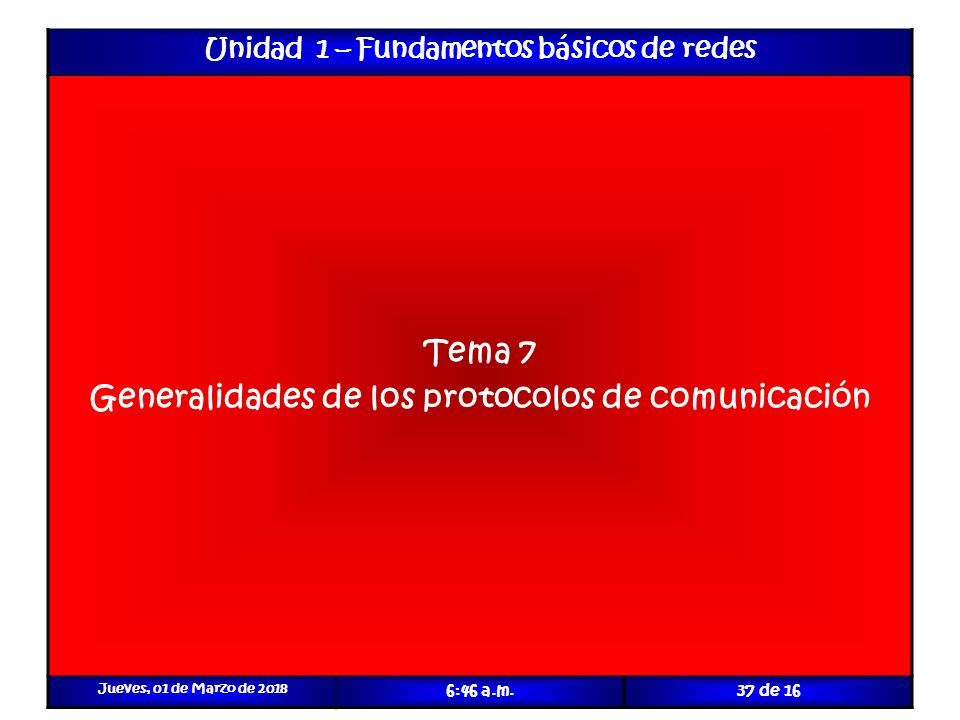

37 Unidad 1 – Fundamentos básicos de redes Tema 7 Generalidades de los protocolos de comunicación Jueves, 01 de Marzo de 2018 6:48 a.m.37 de 16

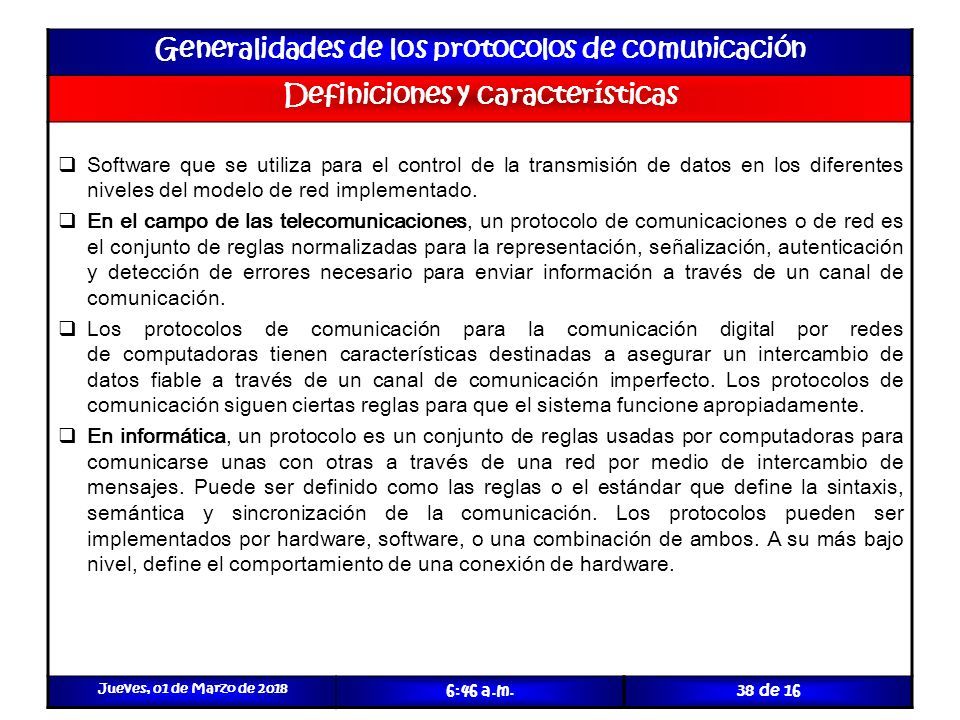

38 Generalidades de los protocolos de comunicación Definiciones y características  Software que se utiliza para el control de la transmisión de datos en los diferentes niveles del modelo de red implementado.  En el campo de las telecomunicaciones, un protocolo de comunicaciones o de red es el conjunto de reglas normalizadas para la representación, señalización, autenticación y detección de errores necesario para enviar información a través de un canal de comunicación.  Los protocolos de comunicación para la comunicación digital por redes de computadoras tienen características destinadas a asegurar un intercambio de datos fiable a través de un canal de comunicación imperfecto. Los protocolos de comunicación siguen ciertas reglas para que el sistema funcione apropiadamente.  En informática, un protocolo es un conjunto de reglas usadas por computadoras para comunicarse unas con otras a través de una red por medio de intercambio de mensajes. Puede ser definido como las reglas o el estándar que define la sintaxis, semántica y sincronización de la comunicación. Los protocolos pueden ser implementados por hardware, software, o una combinación de ambos. A su más bajo nivel, define el comportamiento de una conexión de hardware. Jueves, 01 de Marzo de 2018 6:48 a.m.38 de 16

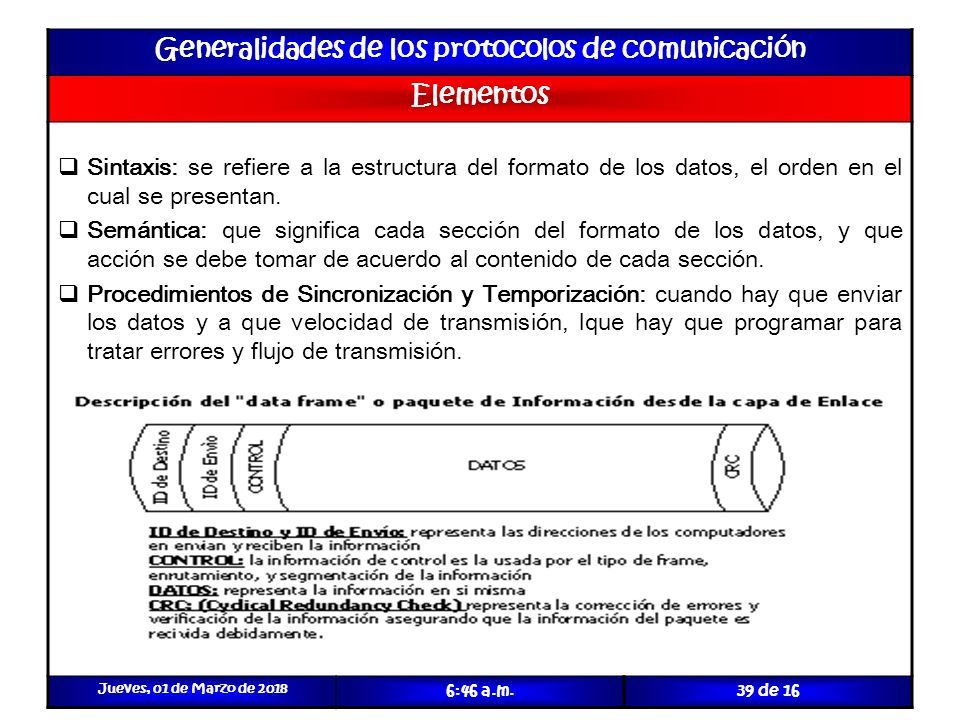

39 Generalidades de los protocolos de comunicación Elementos  Sintaxis: se refiere a la estructura del formato de los datos, el orden en el cual se presentan.  Semántica: que significa cada sección del formato de los datos, y que acción se debe tomar de acuerdo al contenido de cada sección.  Procedimientos de Sincronización y Temporización: cuando hay que enviar los datos y a que velocidad de transmisión, lque hay que programar para tratar errores y flujo de transmisión. Jueves, 01 de Marzo de 2018 6:48 a.m.39 de 16

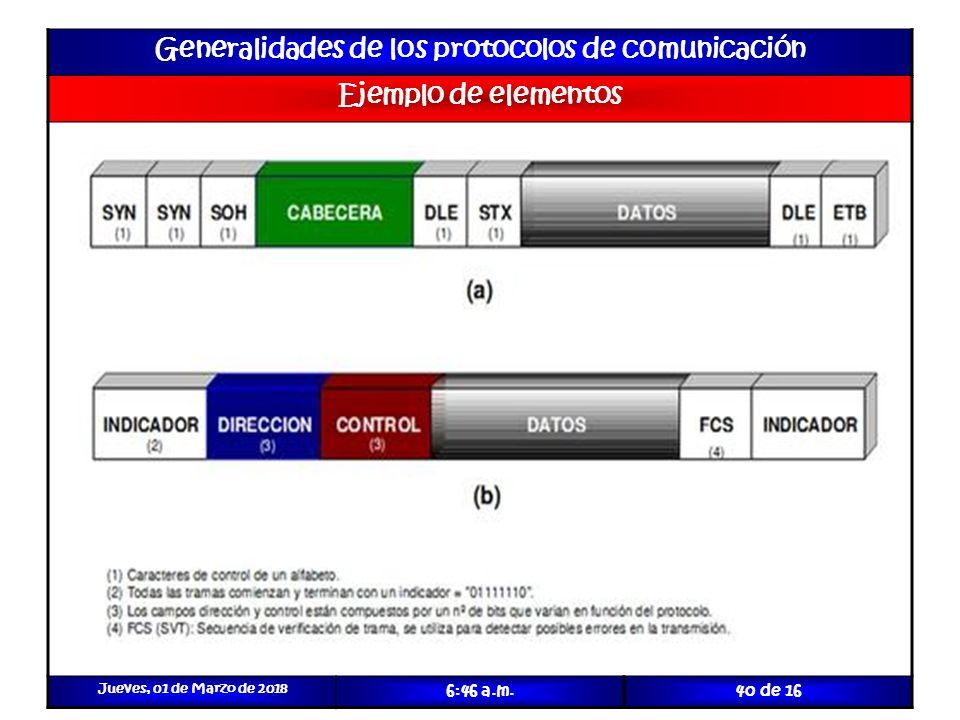

40 Generalidades de los protocolos de comunicación Ejemplo de elementos Jueves, 01 de Marzo de 2018 6:48 a.m.40 de 16

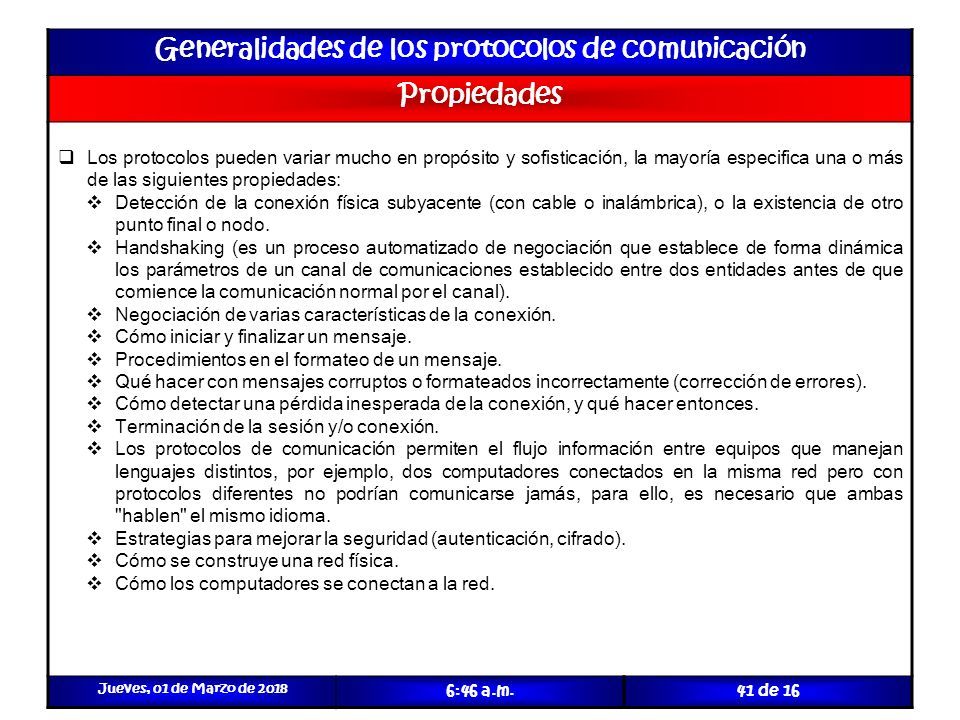

41 Generalidades de los protocolos de comunicación Propiedades  Los protocolos pueden variar mucho en propósito y sofisticación, la mayoría especifica una o más de las siguientes propiedades:  Detección de la conexión física subyacente (con cable o inalámbrica), o la existencia de otro punto final o nodo.  Handshaking (es un proceso automatizado de negociación que establece de forma dinámica los parámetros de un canal de comunicaciones establecido entre dos entidades antes de que comience la comunicación normal por el canal).  Negociación de varias características de la conexión.  Cómo iniciar y finalizar un mensaje.  Procedimientos en el formateo de un mensaje.  Qué hacer con mensajes corruptos o formateados incorrectamente (corrección de errores).  Cómo detectar una pérdida inesperada de la conexión, y qué hacer entonces.  Terminación de la sesión y/o conexión.  Los protocolos de comunicación permiten el flujo información entre equipos que manejan lenguajes distintos, por ejemplo, dos computadores conectados en la misma red pero con protocolos diferentes no podrían comunicarse jamás, para ello, es necesario que ambas "hablen" el mismo idioma.  Estrategias para mejorar la seguridad (autenticación, cifrado).  Cómo se construye una red física.  Cómo los computadores se conectan a la red. Jueves, 01 de Marzo de 2018 6:48 a.m.41 de 16

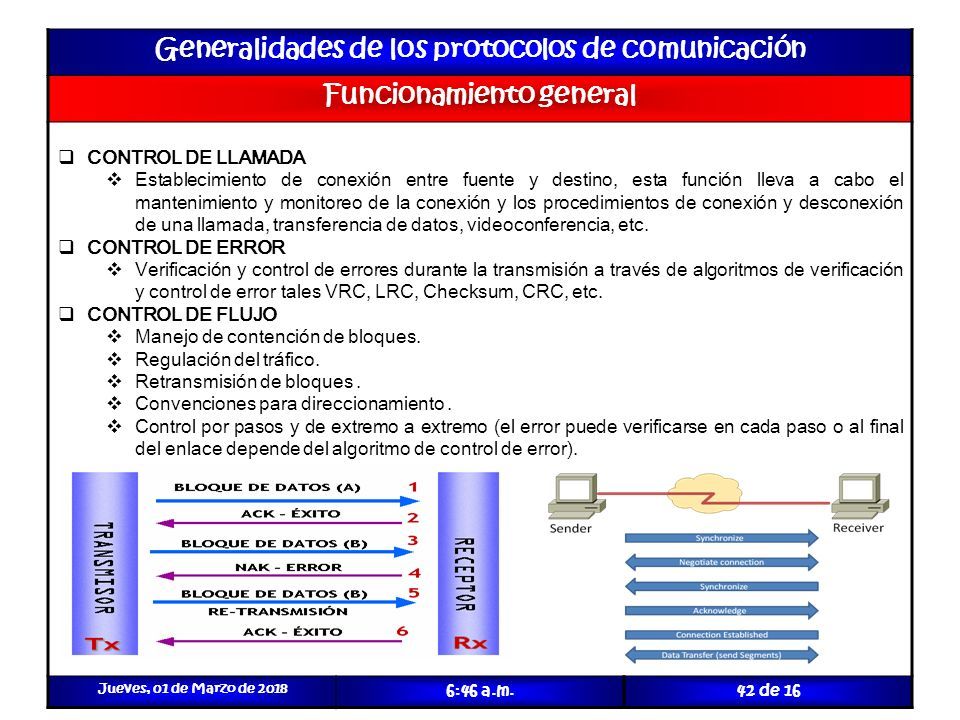

42 Generalidades de los protocolos de comunicación Funcionamiento general  CONTROL DE LLAMADA  Establecimiento de conexión entre fuente y destino, esta función lleva a cabo el mantenimiento y monitoreo de la conexión y los procedimientos de conexión y desconexión de una llamada, transferencia de datos, videoconferencia, etc.  CONTROL DE ERROR  Verificación y control de errores durante la transmisión a través de algoritmos de verificación y control de error tales VRC, LRC, Checksum, CRC, etc.  CONTROL DE FLUJO  Manejo de contención de bloques.  Regulación del tráfico.  Retransmisión de bloques.  Convenciones para direccionamiento.  Control por pasos y de extremo a extremo (el error puede verificarse en cada paso o al final del enlace depende del algoritmo de control de error). Jueves, 01 de Marzo de 2018 6:48 a.m.42 de 16

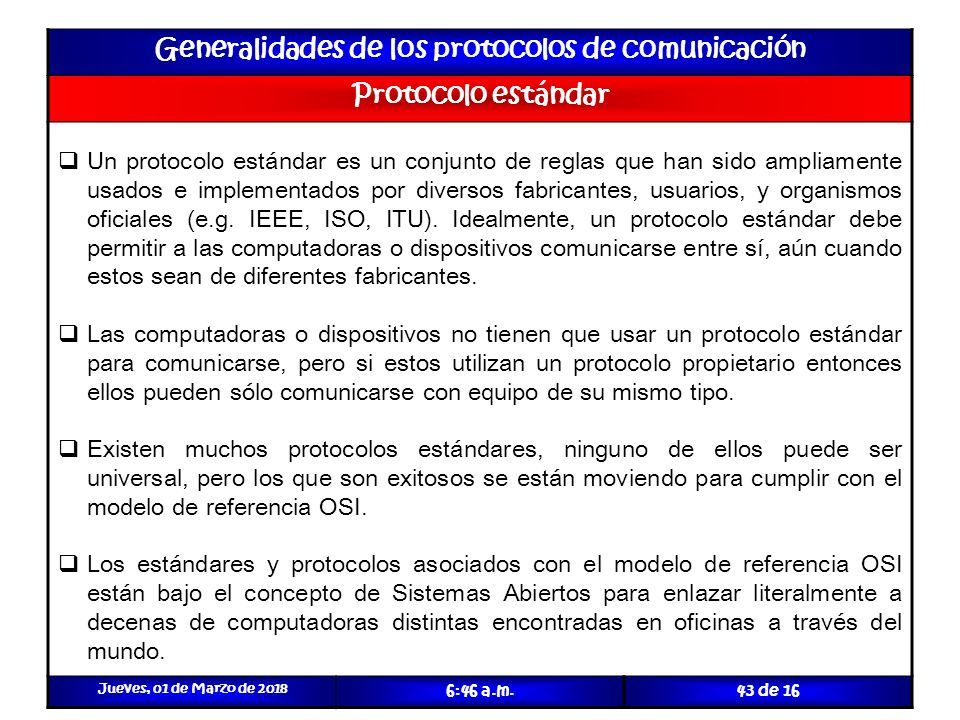

43 Generalidades de los protocolos de comunicación Protocolo estándar  Un protocolo estándar es un conjunto de reglas que han sido ampliamente usados e implementados por diversos fabricantes, usuarios, y organismos oficiales (e.g. IEEE, ISO, ITU). Idealmente, un protocolo estándar debe permitir a las computadoras o dispositivos comunicarse entre sí, aún cuando estos sean de diferentes fabricantes.  Las computadoras o dispositivos no tienen que usar un protocolo estándar para comunicarse, pero si estos utilizan un protocolo propietario entonces ellos pueden sólo comunicarse con equipo de su mismo tipo.  Existen muchos protocolos estándares, ninguno de ellos puede ser universal, pero los que son exitosos se están moviendo para cumplir con el modelo de referencia OSI.  Los estándares y protocolos asociados con el modelo de referencia OSI están bajo el concepto de Sistemas Abiertos para enlazar literalmente a decenas de computadoras distintas encontradas en oficinas a través del mundo. Jueves, 01 de Marzo de 2018 6:48 a.m.43 de 16

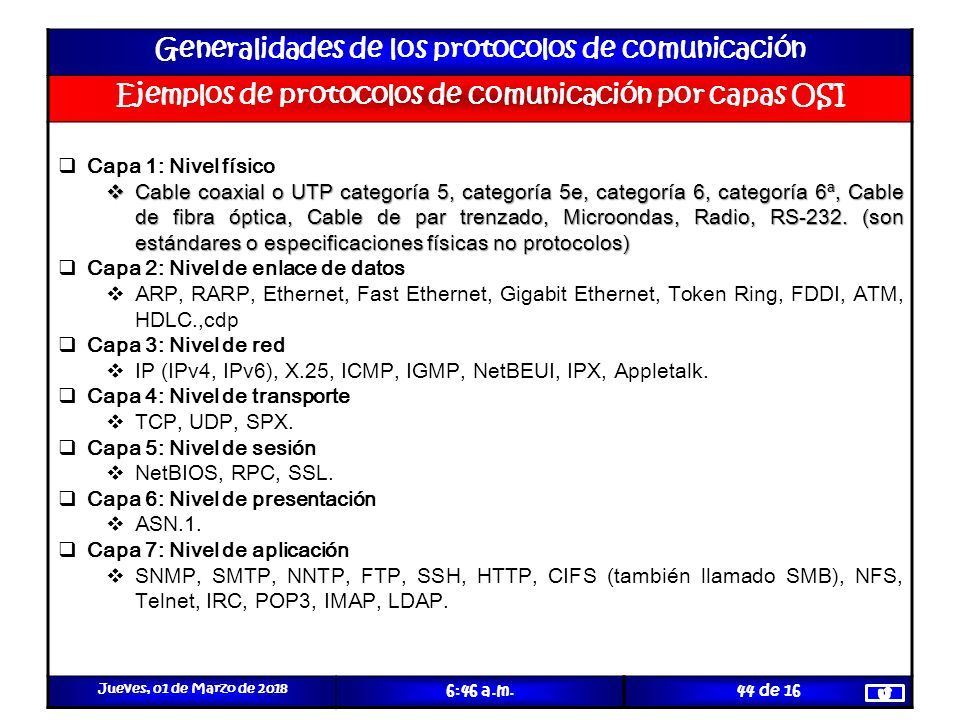

44 Generalidades de los protocolos de comunicación Ejemplos de protocolos de comunicación por capas OSI  Capa 1: Nivel físico  Cable coaxial o UTP categoría 5, categoría 5e, categoría 6, categoría 6ª, Cable de fibra óptica, Cable de par trenzado, Microondas, Radio, RS-232. (son estándares o especificaciones físicas no protocolos)  Capa 2: Nivel de enlace de datos  ARP, RARP, Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, ATM, HDLC.,cdp  Capa 3: Nivel de red  IP (IPv4, IPv6), X.25, ICMP, IGMP, NetBEUI, IPX, Appletalk.  Capa 4: Nivel de transporte  TCP, UDP, SPX.  Capa 5: Nivel de sesión  NetBIOS, RPC, SSL.  Capa 6: Nivel de presentación  ASN.1.  Capa 7: Nivel de aplicación  SNMP, SMTP, NNTP, FTP, SSH, HTTP, CIFS (también llamado SMB), NFS, Telnet, IRC, POP3, IMAP, LDAP. Jueves, 01 de Marzo de 2018 6:48 a.m.44 de 16

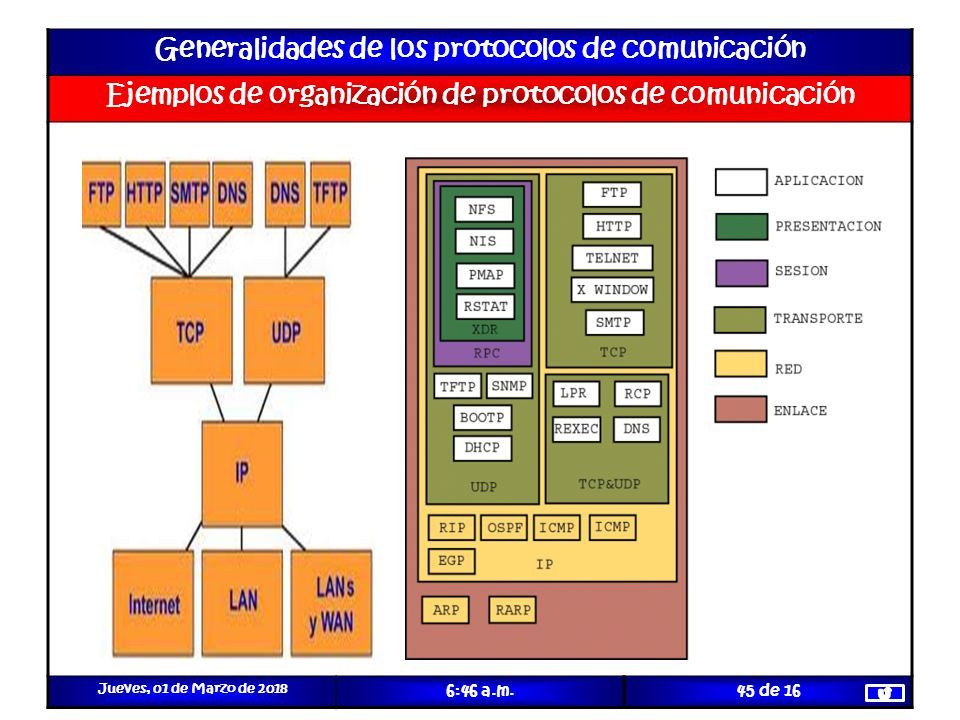

45 Generalidades de los protocolos de comunicación Ejemplos de organización de protocolos de comunicación Jueves, 01 de Marzo de 2018 6:48 a.m.45 de 16
