1 UNIVERSIDAD NACIONAL EXPERIMENTAL DEL YARACUY PNF EN INSTRUMENTACION Y CONTROL UNIDAD CURRICULAR: CONTROL DE PROCESOS COMPONENTE: CONTROL DE PROCESOS 1 PROFESOR: ING. JUAN CARLOS LEON

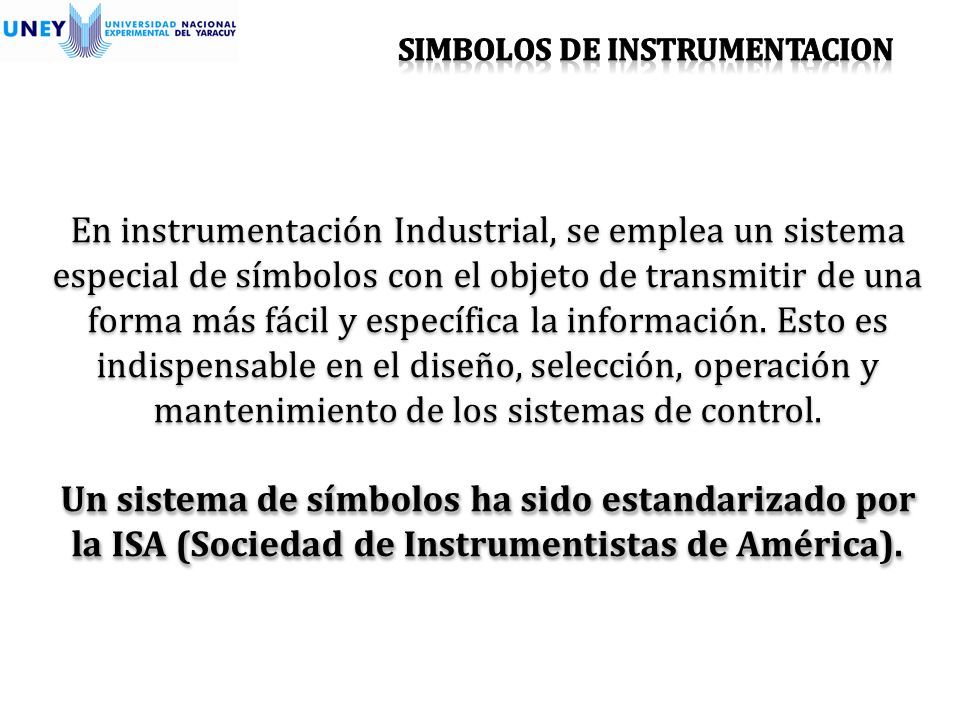

2 En instrumentación Industrial, se emplea un sistema especial de símbolos con el objeto de transmitir de una forma más fácil y específica la información. Esto es indispensable en el diseño, selección, operación y mantenimiento de los sistemas de control. Un sistema de símbolos ha sido estandarizado por la ISA (Sociedad de Instrumentistas de América). En instrumentación Industrial, se emplea un sistema especial de símbolos con el objeto de transmitir de una forma más fácil y específica la información. Esto es indispensable en el diseño, selección, operación y mantenimiento de los sistemas de control. Un sistema de símbolos ha sido estandarizado por la ISA (Sociedad de Instrumentistas de América).

3 Un proceso industrial transforma Las materias primas que sirven de entrada al proceso y lo convierte en productos acabados o semi - acabados como salidas del mismo proceso. Para tal fin se necesita un conjunto de equipos, máquinas, controles, que interactúan armónicamente. Los instrumentos se encargan de indicar las magnitudes de las variables operacionales y/o transmitir esta información hasta los controladores (sala de control o scada). A su vez existen elementos finales de control, que se encargarán de regular y controlar las variables operacionales que se están midiendo y del proceso industrial en estudio. Un proceso industrial transforma Las materias primas que sirven de entrada al proceso y lo convierte en productos acabados o semi - acabados como salidas del mismo proceso. Para tal fin se necesita un conjunto de equipos, máquinas, controles, que interactúan armónicamente. Los instrumentos se encargan de indicar las magnitudes de las variables operacionales y/o transmitir esta información hasta los controladores (sala de control o scada). A su vez existen elementos finales de control, que se encargarán de regular y controlar las variables operacionales que se están midiendo y del proceso industrial en estudio.

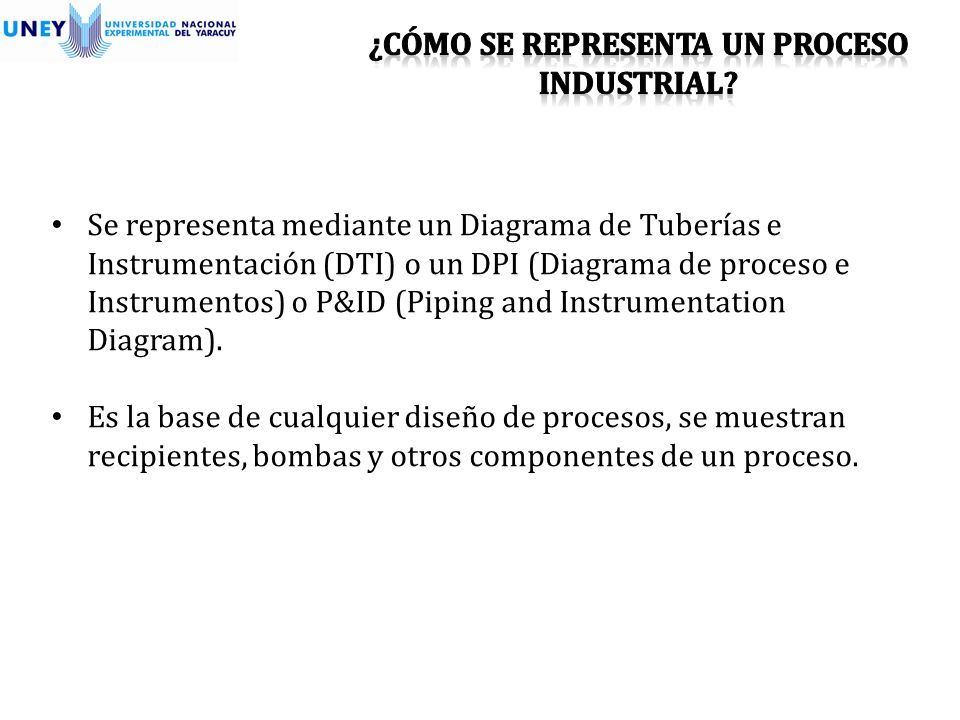

4 Se representa mediante un Diagrama de Tuberías e Instrumentación (DTI) o un DPI (Diagrama de proceso e Instrumentos) o P&ID (Piping and Instrumentation Diagram). Es la base de cualquier diseño de procesos, se muestran recipientes, bombas y otros componentes de un proceso.

5

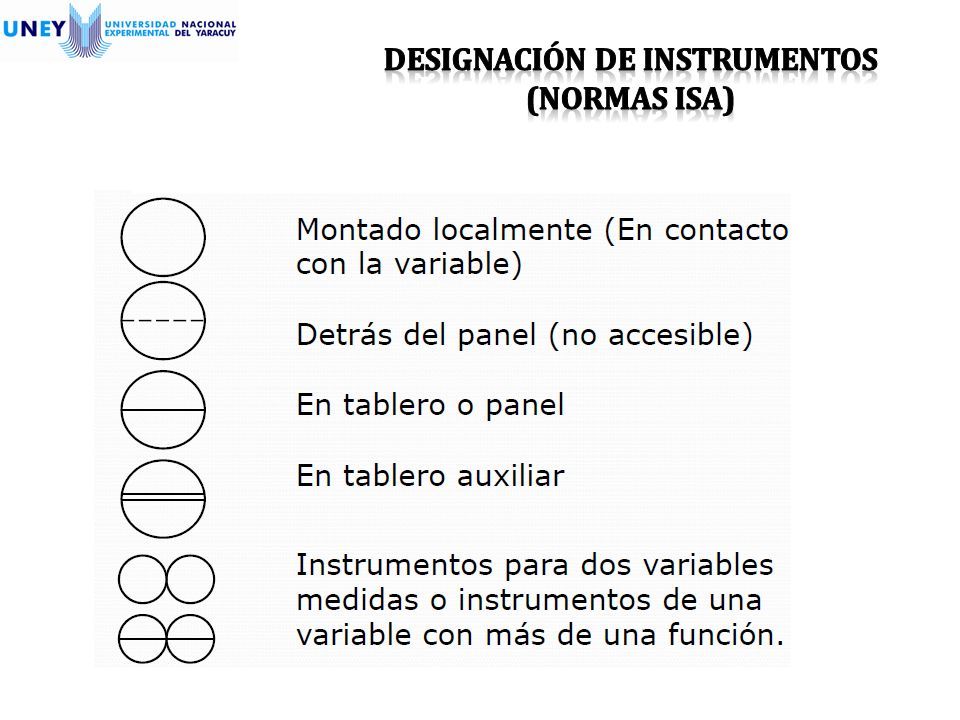

6

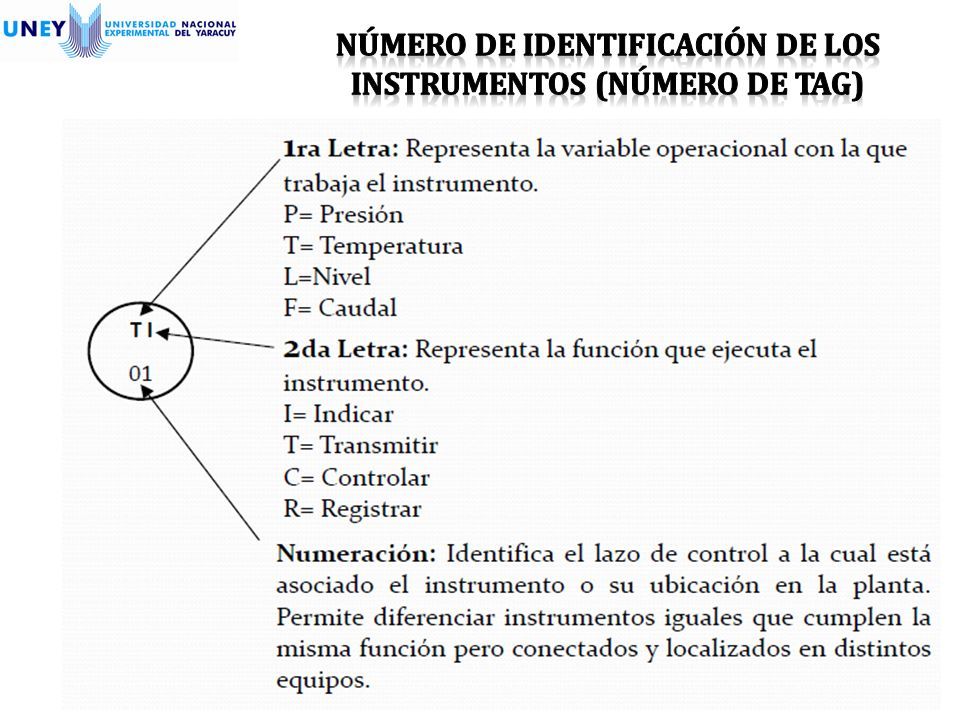

7

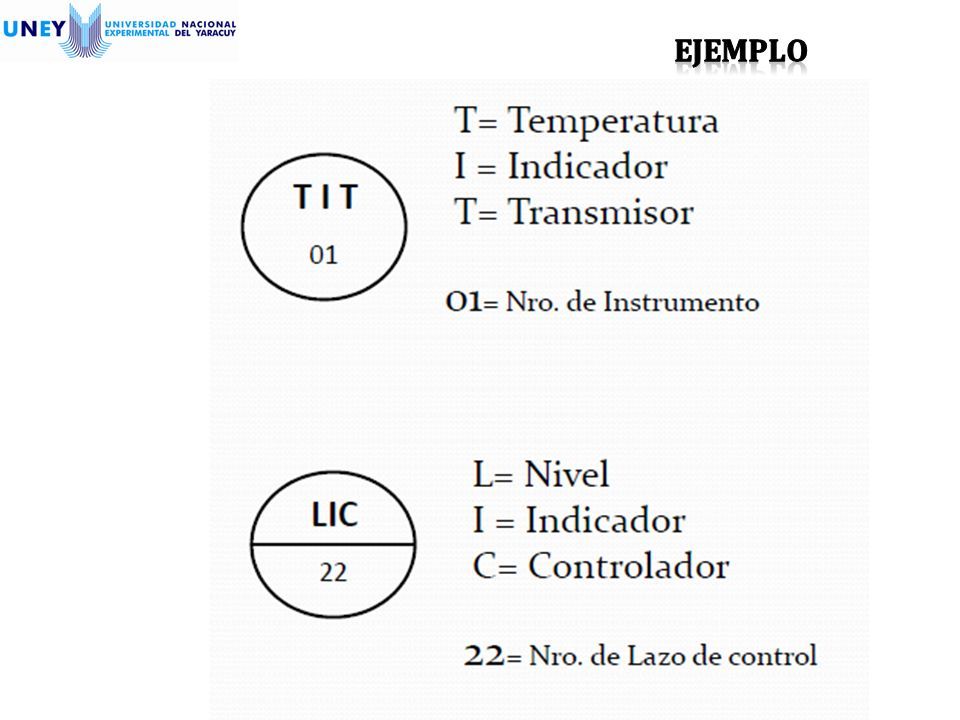

8

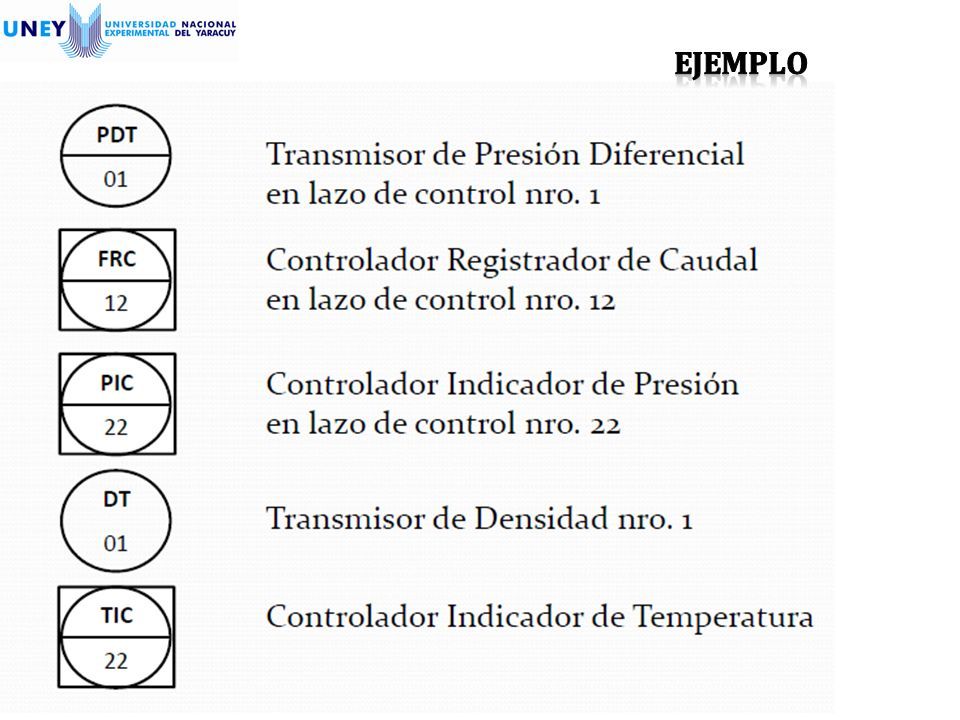

9

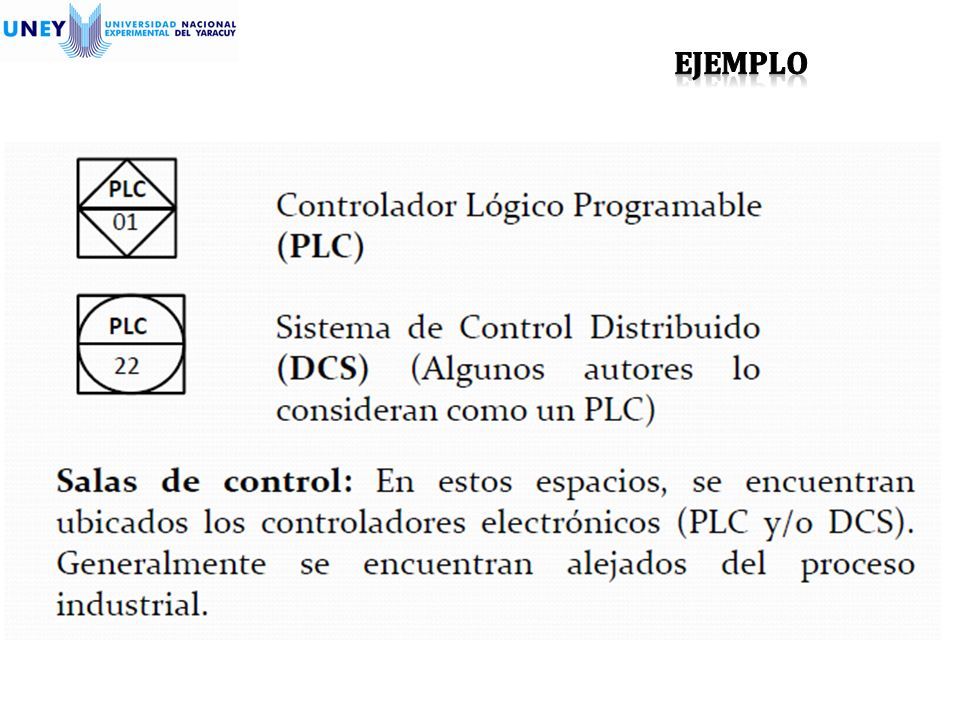

10 VARIABLE MEDIDA A.A.Análisis B.Llama (quemador) C.Conductividad D.Densidad o Peso específico E.Tensión F.Caudal G.Calibre H.Manual I.Corriente Eléctrica J.Potencia K.Tiempo L.Nivel M.Humedad VARIABLE MEDIDA N.Libre (1) O.Libre (1) P.Presión o vacío Q.Cantidad R.Radiactividad S.Velocidad o frecuencia T.Temperatura U.Multivariable V.Viscosidad W.Peso o Fuerza X.Sin clasificar Y.Libre (1) Z.Posición

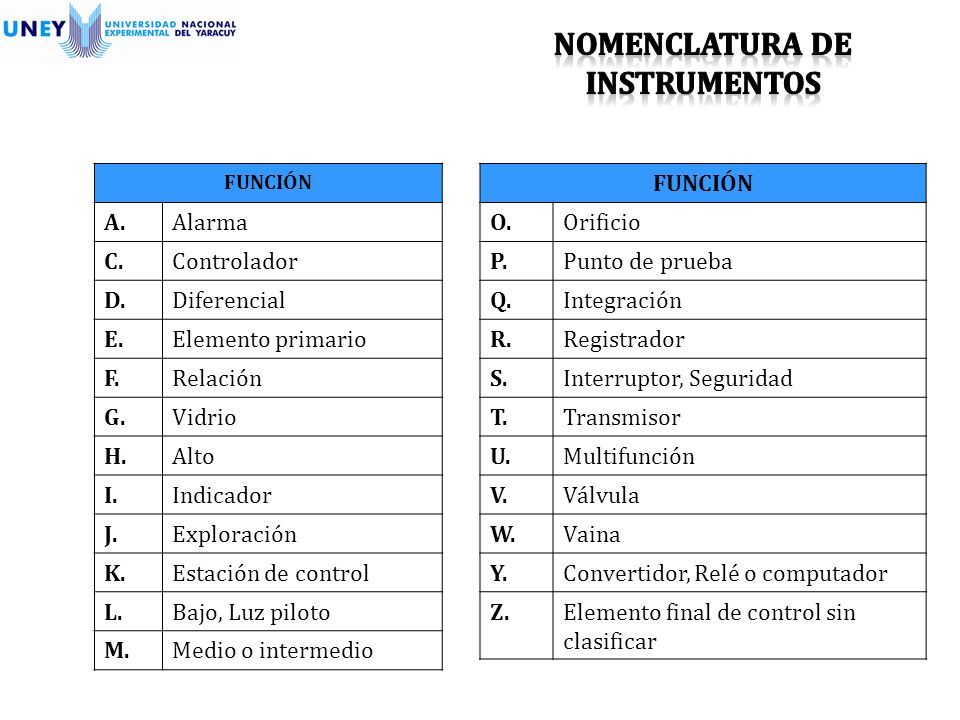

11 FUNCIÓN A. Alarma C.Controlador D.Diferencial E.Elemento primario F.Relación G.Vidrio H.Alto I.Indicador J.Exploración K.Estación de control L.Bajo, Luz piloto M.Medio o intermedio FUNCIÓN O.Orificio P.Punto de prueba Q.Integración R.Registrador S.Interruptor, Seguridad T.Transmisor U.Multifunción V.Válvula W.Vaina Y.Convertidor, Relé o computador Z.Elemento final de control sin clasificar

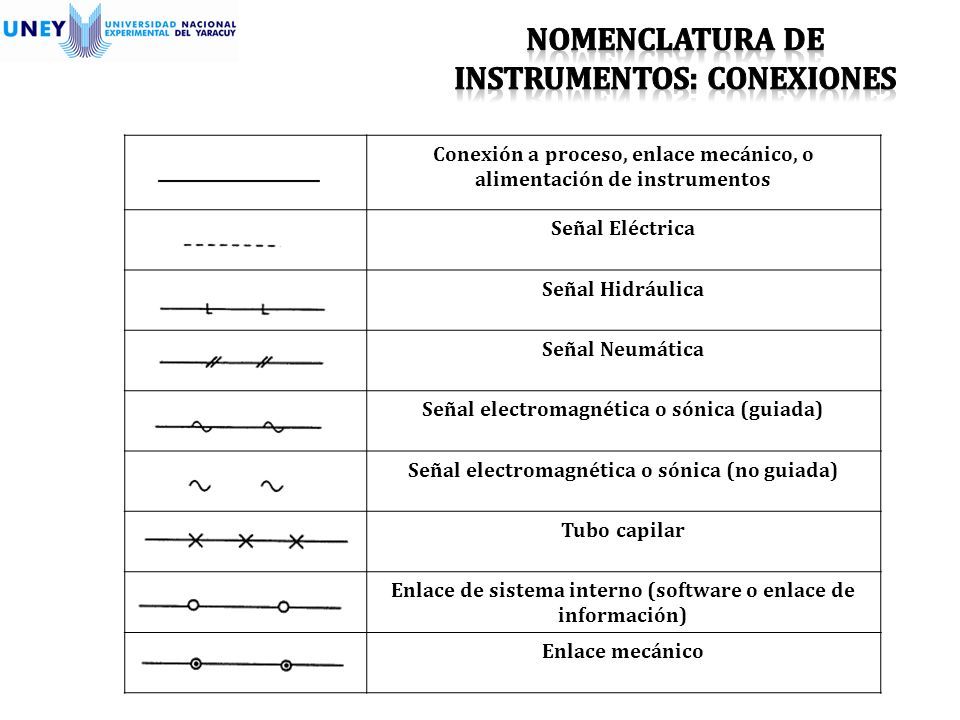

12 Conexión a proceso, enlace mecánico, o alimentación de instrumentos Señal Eléctrica Señal Hidráulica Señal Neumática Señal electromagnética o sónica (guiada) Señal electromagnética o sónica (no guiada) Tubo capilar Enlace de sistema interno (software o enlace de información) Enlace mecánico

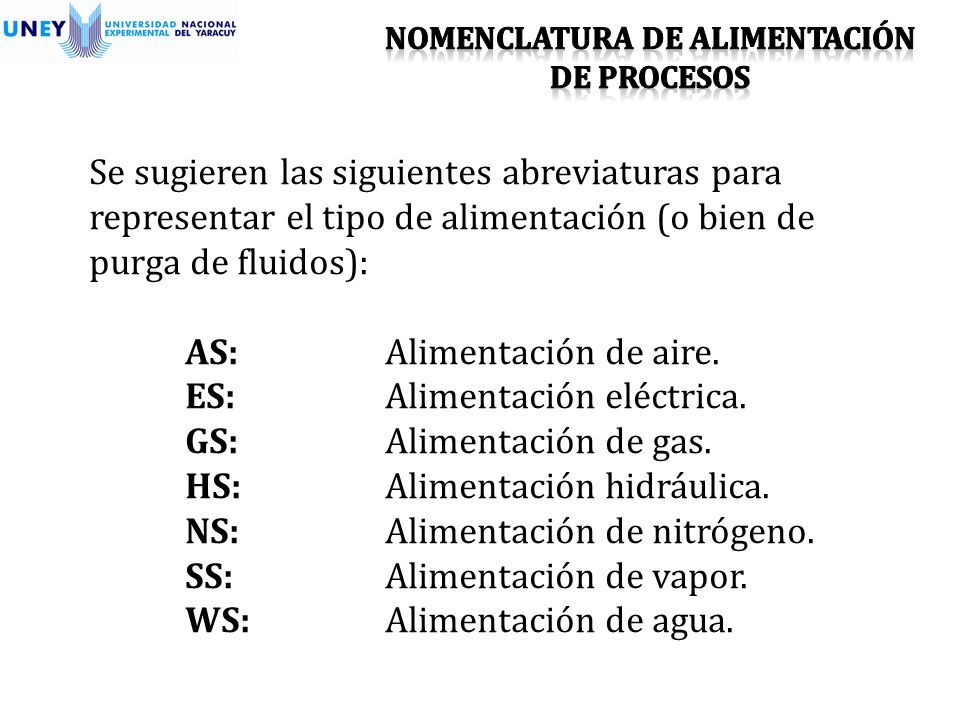

13 Se sugieren las siguientes abreviaturas para representar el tipo de alimentación (o bien de purga de fluidos): AS: Alimentación de aire. ES: Alimentación eléctrica. GS: Alimentación de gas. HS: Alimentación hidráulica. NS: Alimentación de nitrógeno. SS: Alimentación de vapor. WS: Alimentación de agua.

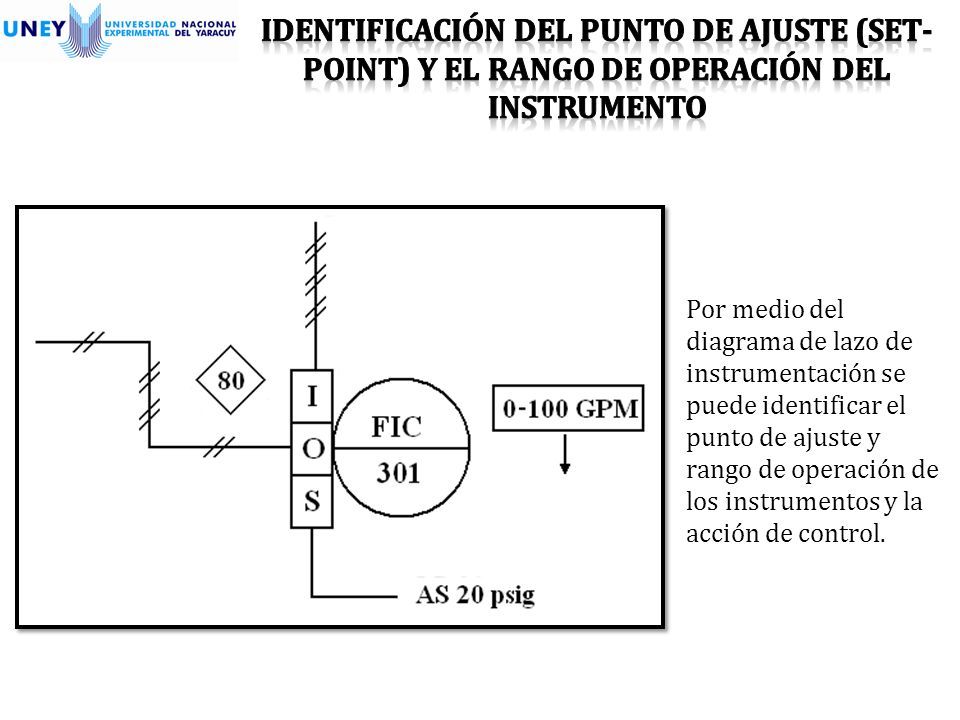

14 Por medio del diagrama de lazo de instrumentación se puede identificar el punto de ajuste y rango de operación de los instrumentos y la acción de control.

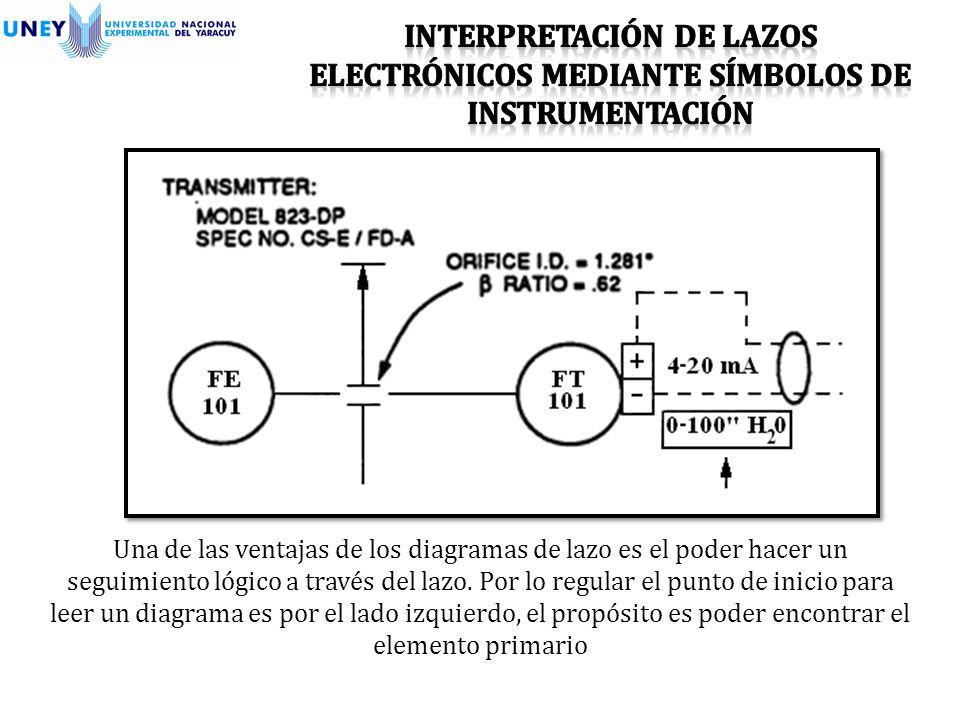

15 Una de las ventajas de los diagramas de lazo es el poder hacer un seguimiento lógico a través del lazo. Por lo regular el punto de inicio para leer un diagrama es por el lado izquierdo, el propósito es poder encontrar el elemento primario

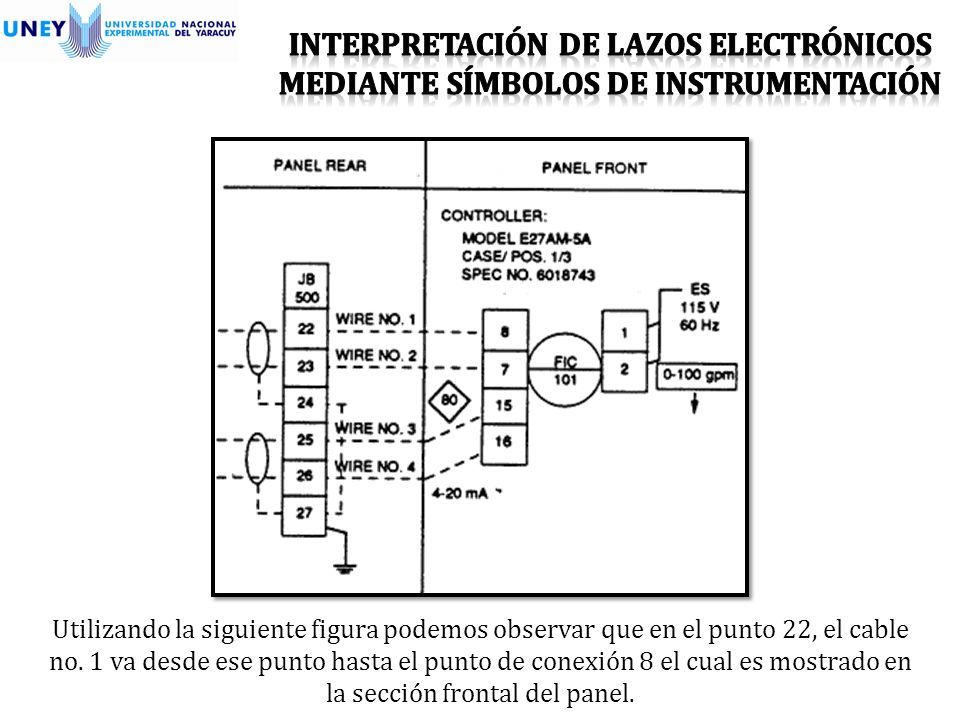

16 Utilizando la siguiente figura podemos observar que en el punto 22, el cable no. 1 va desde ese punto hasta el punto de conexión 8 el cual es mostrado en la sección frontal del panel.

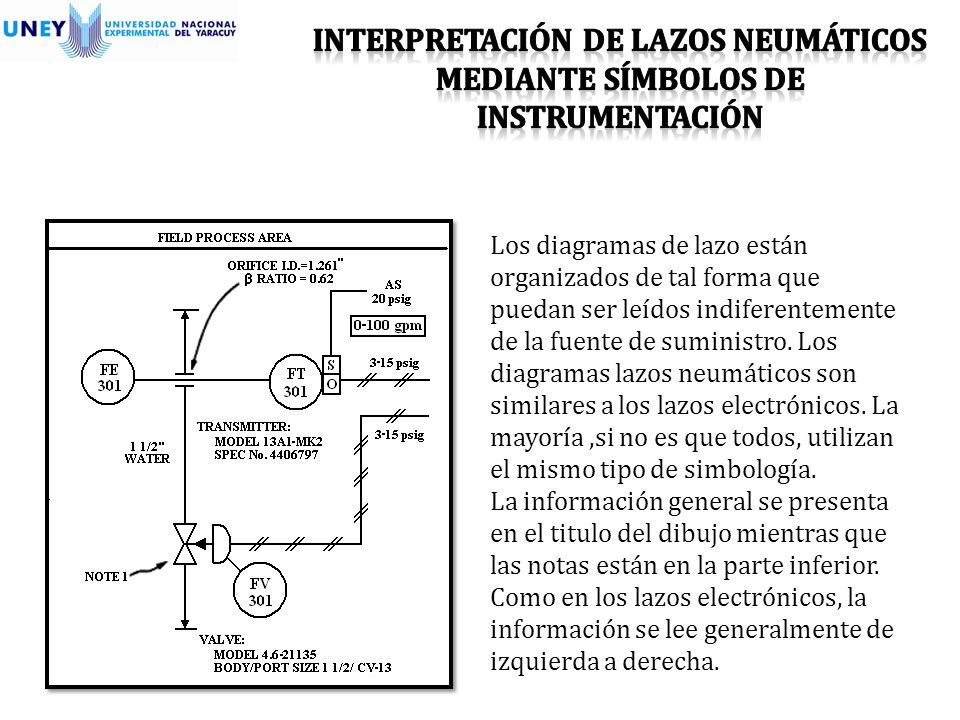

17 Los diagramas de lazo están organizados de tal forma que puedan ser leídos indiferentemente de la fuente de suministro. Los diagramas lazos neumáticos son similares a los lazos electrónicos. La mayoría,si no es que todos, utilizan el mismo tipo de simbología. La información general se presenta en el titulo del dibujo mientras que las notas están en la parte inferior. Como en los lazos electrónicos, la información se lee generalmente de izquierda a derecha.

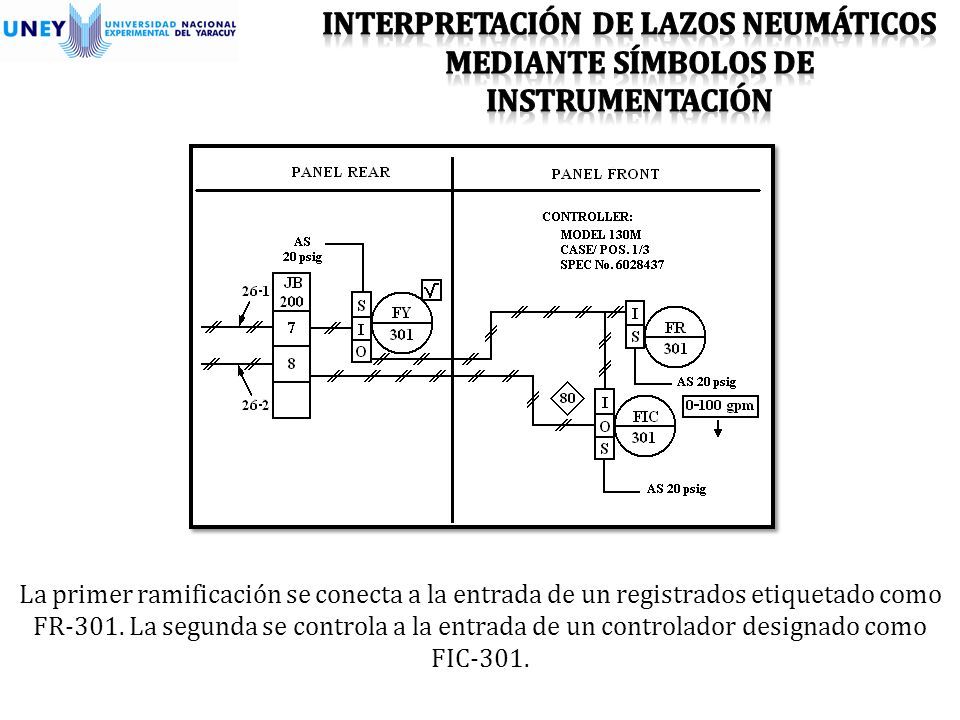

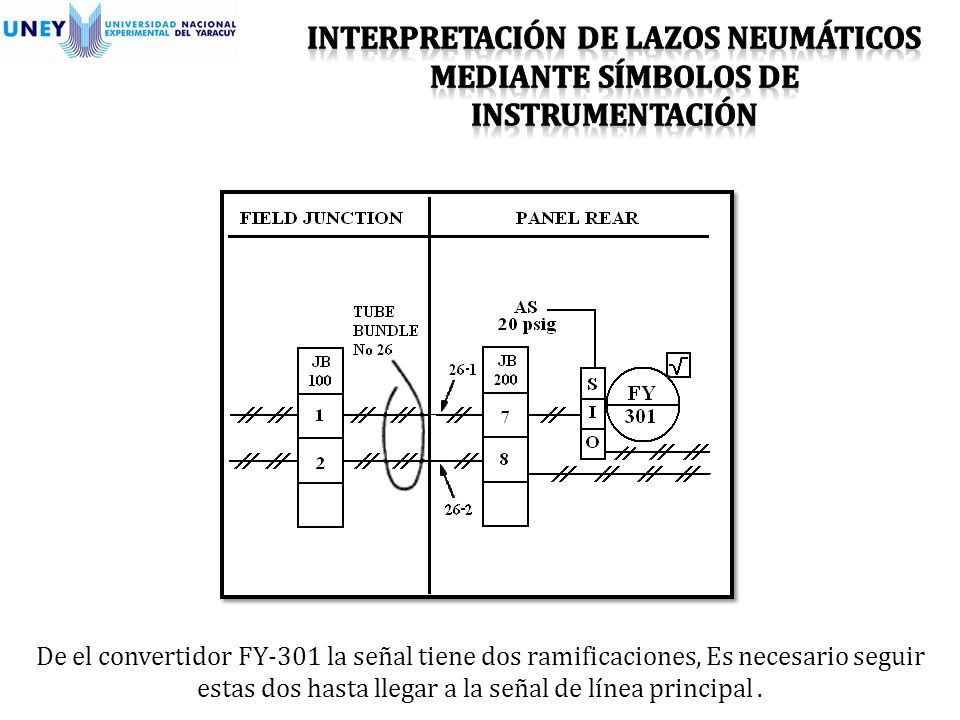

18 De el convertidor FY-301 la señal tiene dos ramificaciones, Es necesario seguir estas dos hasta llegar a la señal de línea principal.

19 La primer ramificación se conecta a la entrada de un registrados etiquetado como FR-301. La segunda se controla a la entrada de un controlador designado como FIC-301.
