Diseño Mecánico Prueba 01
2

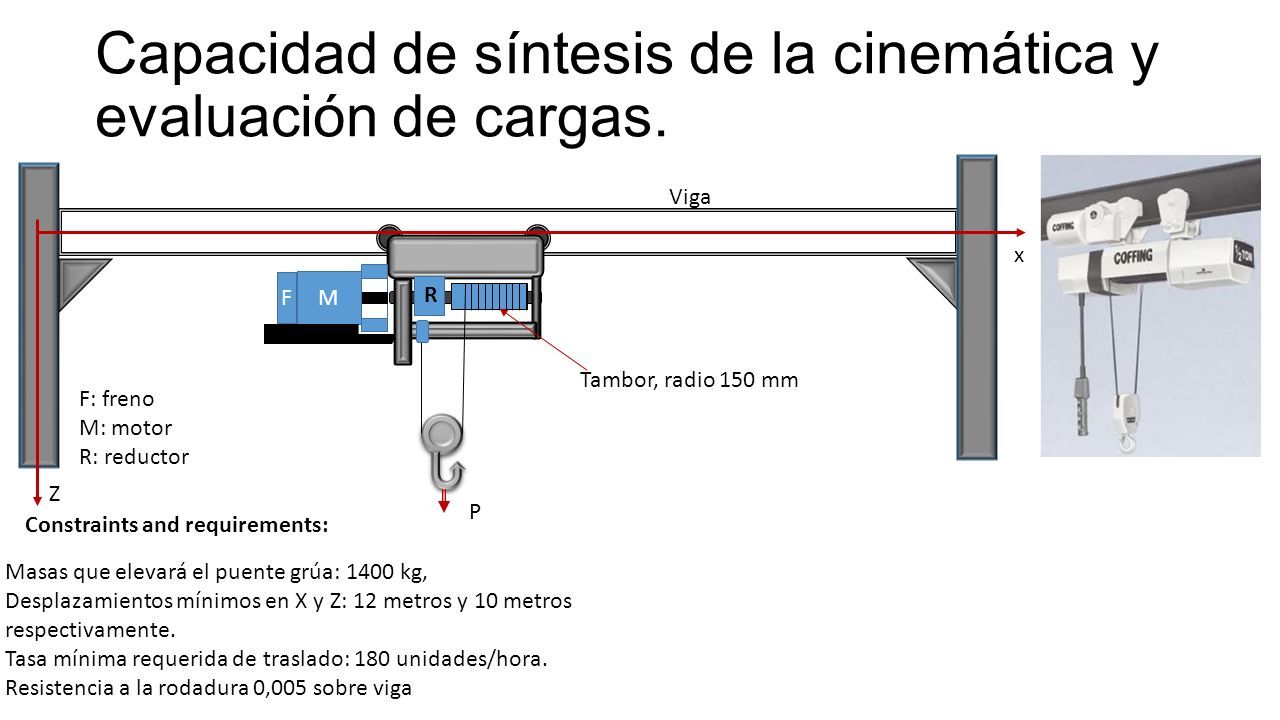

Capacidad de síntesis de la cinemática y evaluación de cargas. R F M Masas que elevará el puente grúa: 1400 kg, Desplazamientos mínimos en X y Z: 12 metros y 10 metros respectivamente. Tasa mínima requerida de traslado: 180 unidades/hora. Resistencia a la rodadura 0,005 sobre viga Constraints and requirements: Z x P Tambor, radio 150 mm F: freno M: motor R: reductor Viga
3

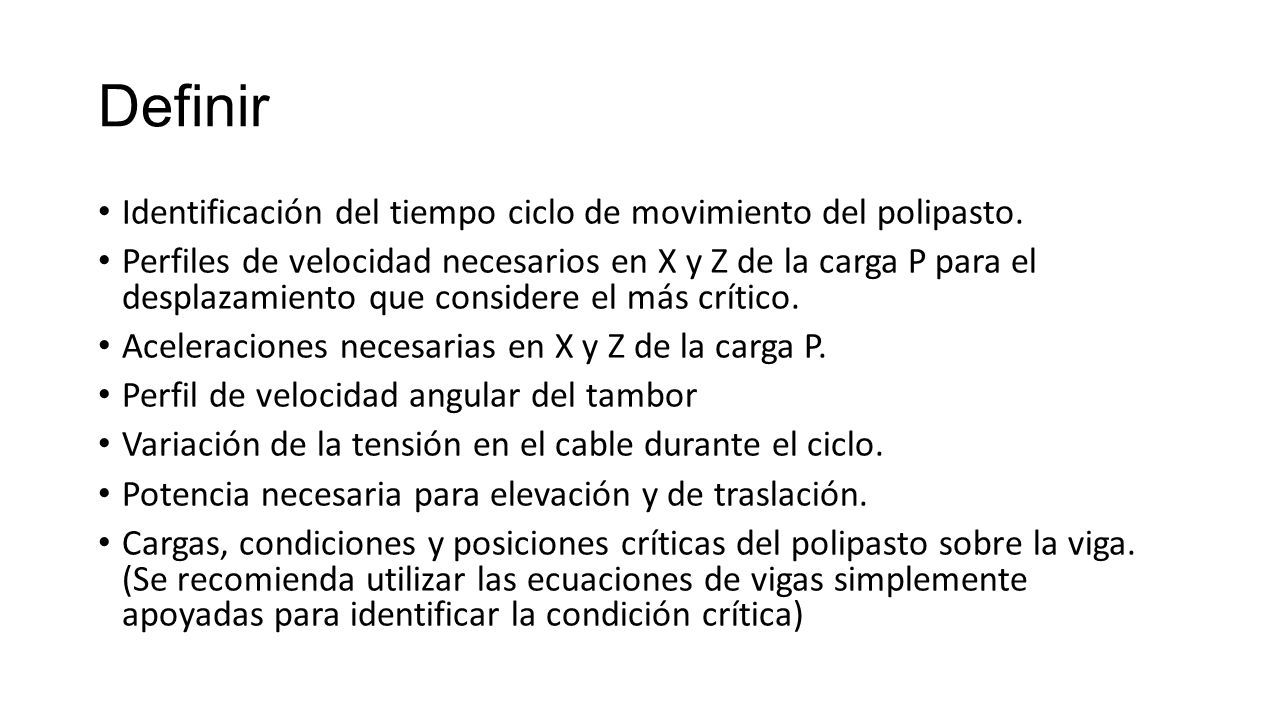

Definir Identificación del tiempo ciclo de movimiento del polipasto. Perfiles de velocidad necesarios en X y Z de la carga P para el desplazamiento que considere el más crítico. Aceleraciones necesarias en X y Z de la carga P. Perfil de velocidad angular del tambor Variación de la tensión en el cable durante el ciclo. Potencia necesaria para elevación y de traslación. Cargas, condiciones y posiciones críticas del polipasto sobre la viga. (Se recomienda utilizar las ecuaciones de vigas simplemente apoyadas para identificar la condición crítica)
