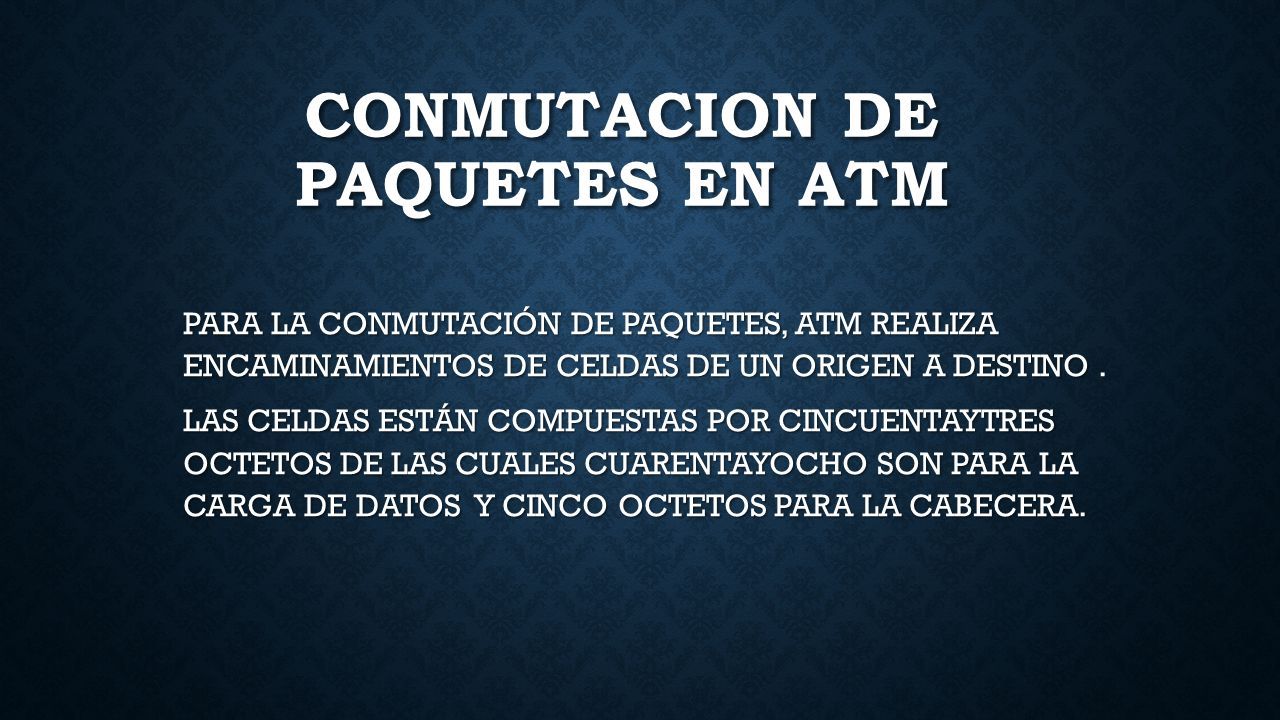

1 CONMUTACION DE PAQUETES EN ATM PARA LA CONMUTACIÓN DE PAQUETES, ATM REALIZA ENCAMINAMIENTOS DE CELDAS DE UN ORIGEN A DESTINO. LAS CELDAS ESTÁN COMPUESTAS POR CINCUENTAYTRES OCTETOS DE LAS CUALES CUARENTAYOCHO SON PARA LA CARGA DE DATOS Y CINCO OCTETOS PARA LA CABECERA.

2 EN LA CABECERA PODEMOS ENCONTRAR IDENTIFICADOR DE CANAL VIRTUAL (VCI) ES LA ENCARGADA DE TRAZAR LA RUTA, PARA EL TRÁFICO SOBRE UNA CONEXIÓN IDENTIFICADOR DE CAMINO VIRTUAL (VPI) IDENTIFICA LA TRAYECTORIA FÍSICA, LA CUAL ES USADA POR UN CONJUNTO DE IDENTIFICADORES DE CANAL VIRTUAL. TIPO DE CARGA (PT) INDICA EL TIPO DE DATOS QUE CONDUCE LA CELDA: SI SON DATOS DE USUARIO O DE CONTROL CON INFORMACIÓN PARA MANTENIMIENTO, ADMINISTRACIÓN Y CONTROL DE CONGESTIÓN.

3 EL BIT DE PRIORIDAD DE PÉRDIDA DE LA CELDA (CLP) ESTE BIT, ES LA QUE DEFINE LA PRIORIDAD DE CADA CELDA DEFINE DOS NIVELES DE PRIORIDAD DE PÉRDIDA DE CELDAS. -UN VALOR DE 0 IDENTIFICA A UNA CELDA DE ALTA PRIORIDAD QUE DEBERÁ RECIBIR UN TRATAMIENTO ESPECIAL. DURANTE LOS PROCESO DE DESCARTE DE LAS CELDAS EN LA CONGESTIÓN DE RED. -UN VALOR DE 1 INDICA QUE SON CELDAS DE BAJA PRIORIDAD, CUYA PÉRDIDA ES MENOS CRÍTICA. COMO EL USUARIO COLOCA ESTE VALOR, LA RED PUEDE DESCARTAR ESTA CELDA SEGÚN LAS CONDICIONES DE TRÁFICO.

4 CONTROL DE ERRORES DEL ENCABEZAMIENTO (HEC) ESTA ES LA ENCARGADA DE CONTROL DE ERRORES EN LOS 4 OCTETOS PREVIOS Y FUE DISEÑADO PARA DETECTAR ERRORES MÚLTIPLES Y CORREGIR ERRORES DE UN SOLO BIT. NO PROPORCIONA INDICACIÓN DE LA CALIDAD DE LOS DATOS DEL CAMPO DE INFORMACIÓN. CONTROL GENÉRICO DE FLUJO (GFC) ESTE CAMPO PUEDE IMPLEMENTAR UN CONTROL DE CONGESTIÓN CRUDO CUANDO SE DEFINE A NIVEL DE INTERFACE USUARIO-RED (UNI).

5 CAMPOS DE LA CABECERA ATM Cabecera para interface usuario a red UNI. Cabecera para interface red a red NNI. La diferencia es que la estructura de la celda red a red NNI tiene anulado el campo GFC de 4 bits

6 ESTRUCTURA GENERAL DE UN CONMUTADOR ATM UN CONMUTADOR ATM ES UNA PLATAFORMA HARDWARE/SOFTWARE QUE TIENE LA CAPACIDAD DE CONMUTAR LAS CELDAS ATM, MEDIANTE PROCESOS SOFTWARE SOBRE ESTRUCTURAS BASADAS EN MICROPROCESADORES.

7 ESTRUCTURA GENERAL DE UN CONMUTADOR ATM

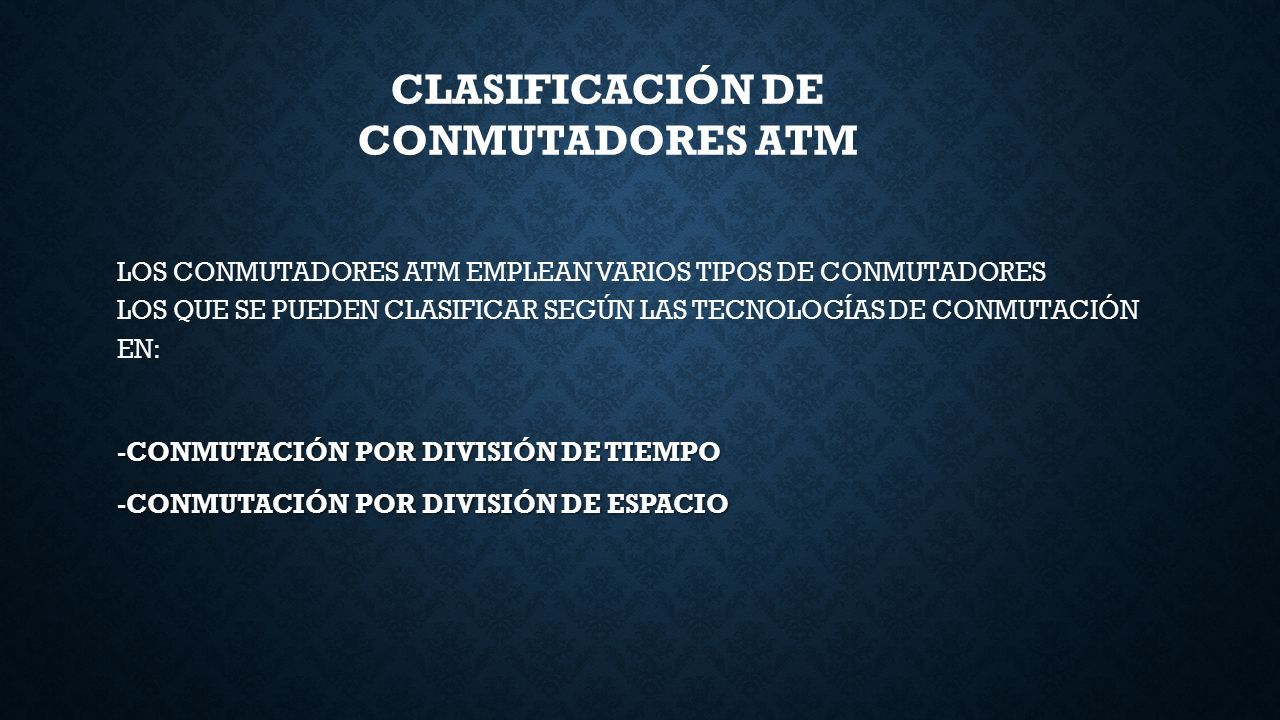

8 LOS CONMUTADORES ATM EMPLEAN VARIOS TIPOS DE CONMUTADORES LOS QUE SE PUEDEN CLASIFICAR SEGÚN LAS TECNOLOGÍAS DE CONMUTACIÓN EN: -CONMUTACIÓN POR DIVISIÓN DE TIEMPO -CONMUTACIÓN POR DIVISIÓN DE ESPACIO CLASIFICACIÓN DE CONMUTADORES ATM

9 CONMUTACIÓN POR DIVISIÓN DE TIEMPO.- ESTA CONMUTACIÓN TRABAJA CON UN BUS DE DIVISIÓN DE TIEMPO EN EL PANEL POSTERIOR CAPAZ DE TRANSFERIR N CELDAS EN EL TIEMPO DE ARRIBO DE UNA CELDA SABIENDO N ES LA CANTIDAD DE PUERTAS DE ENTRADA. CADA CONTROLADORES DE ENTRADA TIENE ASIGNADO UN TIEMPO O UN INTERVALO DE CELDA PARA TRANSFERIR AL BUS DE PANEL POSTERIOR. Y TAMBIÉN LOS CONTROLADORES DE ENTRADA PONE EL NUMERO DE PUERTA DE SALIDA REQUERISO ALA CABECERA DE CELDA Y EL CONJUNTO DE CONTROLADORES DE SALIDA USA ESTE VALOR PARA DECIDIR CUAL DE ELLOS LEER O CUAL DE ELLOS ALMACENARLO. SI EN UN CONTROLADOR DE SALIDA RECIBE VARIAS CELDAS EN EL INTERVALO DE UNA CELDA ESTA LA PONE EN ESPERA O ALA COLA DEL CONTROLADOR.

10 CONMUTACIÓN POR DIVISIÓN DE ESPACIO.- ESTE CONMUTADOR SE LA CONOCE COMO MATRIZ DE CONMUTACIÓN TOTALMENTE CONECTADO POR QUE PROVEE UNA TRAYECTORIA DESDE TODOS LOS CONTROLADORES Y PUERTAS DE ENTRADA A TODO LOS CONTROLADORES Y PUERTAS DE SALIDA. ESTOS RECIBEN LAS CELDAS Y LAS DAN A SUS CONTROLADORES DE ENTRADA O DE SALIDA PARA SU TRANSMISIÓN, AUNQUE ES NECESARIO TENER COLAS EN LOS CONTROLADORES DE ENTRADA O DE SALIDA EL FIN USUALMENTE ES IMPEDIR QUE PRODUZCA UNA COLA ADICIONAL DENTRO DE UN CONMUTADOR PARA EVITAR COLAS INTERNAS EN ESTE TIPO DE CONMUTADORES LA OPERACIÓN DE TRANSFERENCIA DE CELDAS DEBE REALIZARSE N VECES MAS RÁPIDO QUE LA VELOCIDAD DE LLEGADA DE CELDAS. SIENDO N EL NUMERO DE PUERTAS DE ENTRADA SE TRANSFIERE LA PRIMERA CELDA AL PRIMER ELEMENTO DE CONMUTACIÓN DE ENTRADA Y LUEGO LA CELDA DEL SEGUNDO ELEMENTO Y ASÍ SUCESIVAMENTE.
