CONTROLADORES DE MEMORIA DE COMPUTADORAS

Presentación del tema: "CONTROLADORES DE MEMORIA DE COMPUTADORAS"— Transcripción de la presentación:

1 CONTROLADORES DE MEMORIA DE COMPUTADORAS
ING. : Jhony Jacha Rojas Organización y Arquitectura del Computador

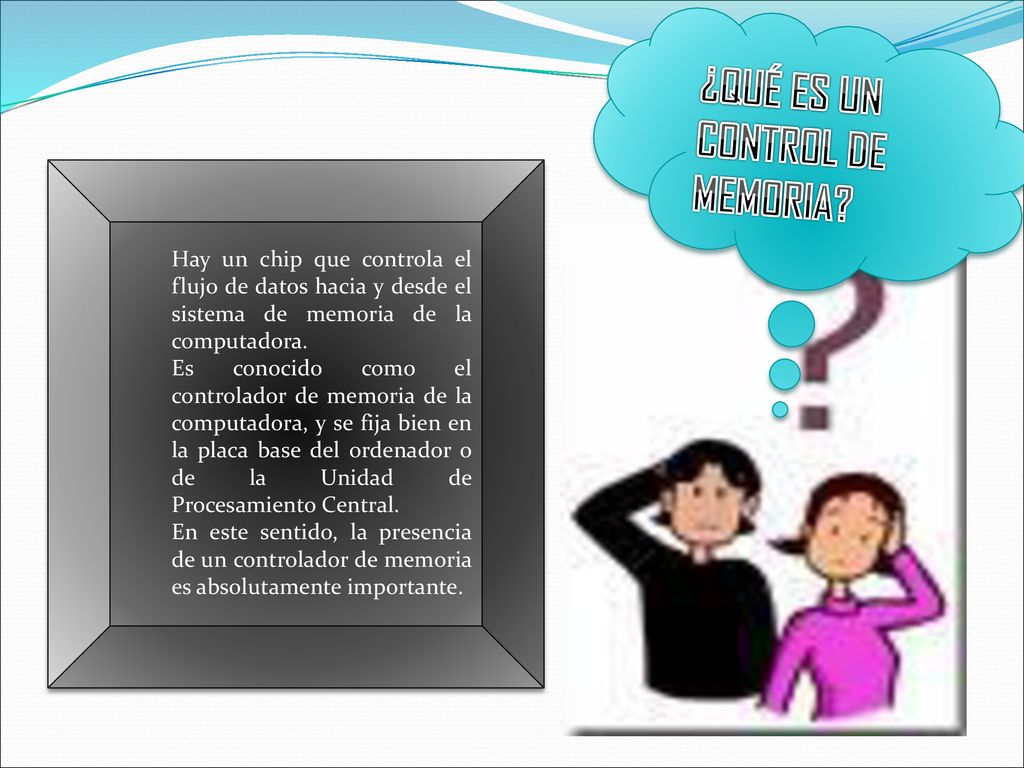

2 ¿QUÉ ES UN CONTROL DE MEMORIA?
Hay un chip que controla el flujo de datos hacia y desde el sistema de memoria de la computadora. Es conocido como el controlador de memoria de la computadora, y se fija bien en la placa base del ordenador o de la Unidad de Procesamiento Central. En este sentido, la presencia de un controlador de memoria es absolutamente importante.

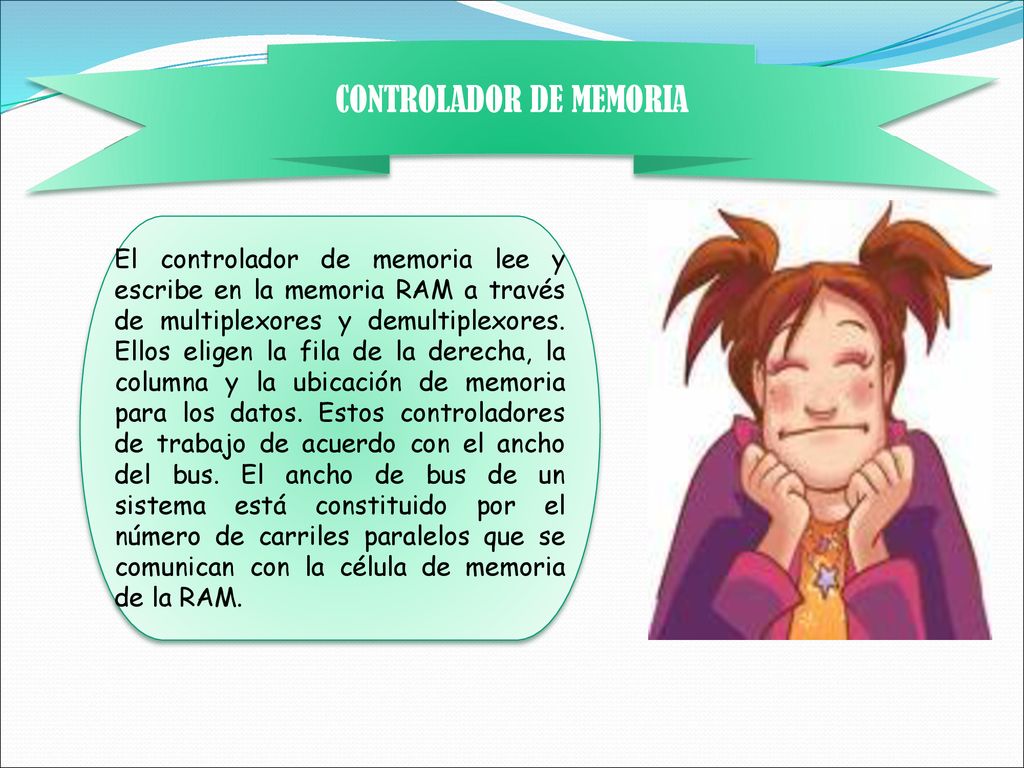

3 CONTROLADOR DE MEMORIA
El controlador de memoria lee y escribe en la memoria RAM a través de multiplexores y demultiplexores. Ellos eligen la fila de la derecha, la columna y la ubicación de memoria para los datos. Estos controladores de trabajo de acuerdo con el ancho del bus. El ancho de bus de un sistema está constituido por el número de carriles paralelos que se comunican con la célula de memoria de la RAM.

4 Controladores de memoria de un ordenador se han convertido en una serie de categorías. Se trata de doble tasa de datos de la memoria , memoria de canal dual y totalmente buffered. El controlador de memoria de doble tasa de datos se utiliza para controlar la memoria RAM que está en la forma de un circuito integrado utilizado en el equipo. Aquí, la información se transfiere en el flujo de altas y bajas del reloj de la memoria de la computadora. Por otra parte, los controladores de memoria de doble canal se utilizan en los sistemas de memoria RAM en la que se divide en dos diferentes autobuses. Esto permite que dos controladores para trabajar en direcciones paralelas. Full y Buffered memoria significa la colocación de un dispositivo de memoria de búfer en todos los módulos de memoria que utiliza una conexión en serie a los datos en lugar de una relación paralela. Con la ayuda de este controlador de memoria para computadoras, dispositivos de memoria de varios puede ser conectado a una sola tarjeta.

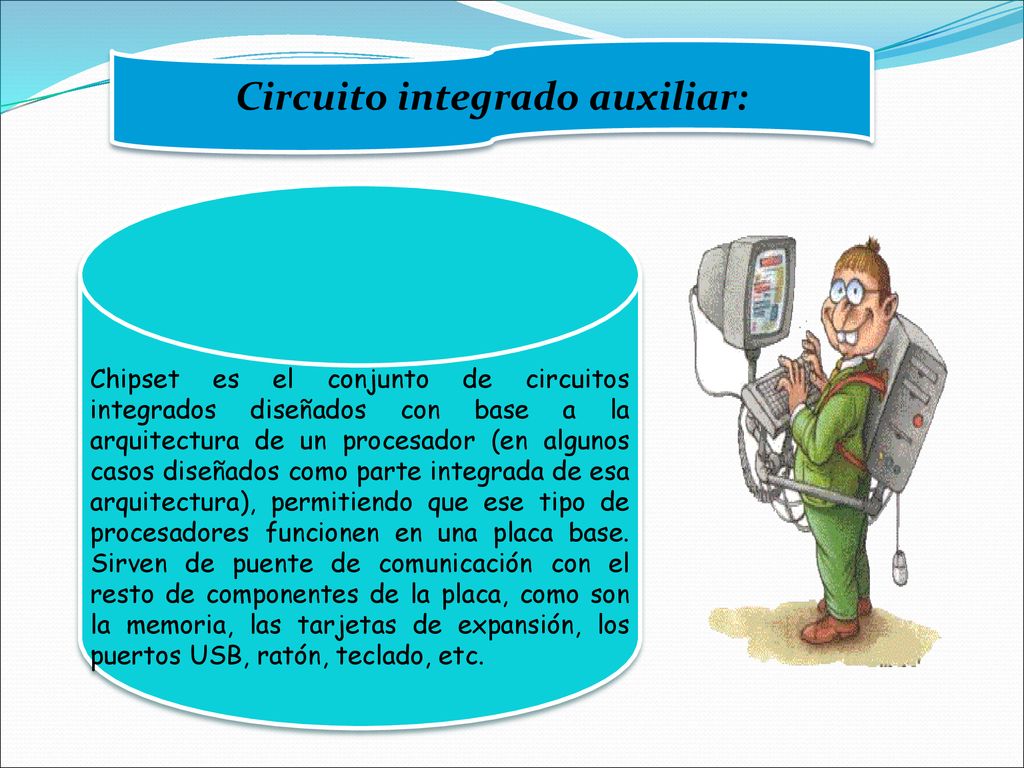

5 Circuito integrado auxiliar:
Chipset es el conjunto de circuitos integrados diseñados con base a la arquitectura de un procesador (en algunos casos diseñados como parte integrada de esa arquitectura), permitiendo que ese tipo de procesadores funcionen en una placa base. Sirven de puente de comunicación con el resto de componentes de la placa, como son la memoria, las tarjetas de expansión, los puertos USB, ratón, teclado, etc.

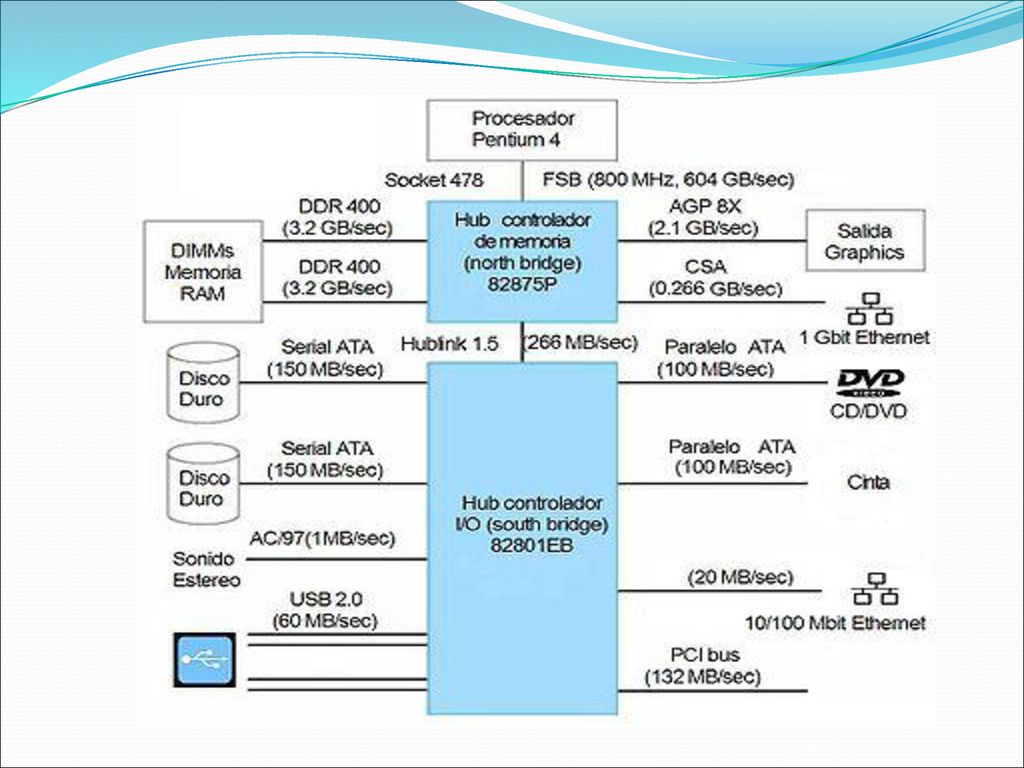

6

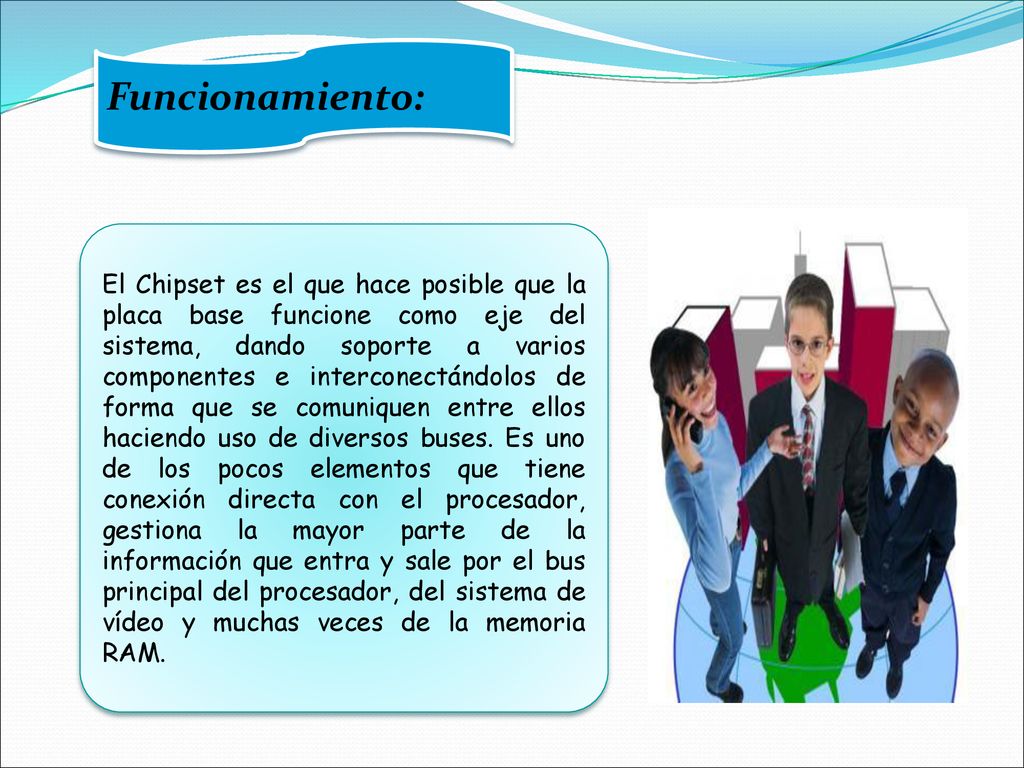

7 Funcionamiento: El Chipset es el que hace posible que la placa base funcione como eje del sistema, dando soporte a varios componentes e interconectándolos de forma que se comuniquen entre ellos haciendo uso de diversos buses. Es uno de los pocos elementos que tiene conexión directa con el procesador, gestiona la mayor parte de la información que entra y sale por el bus principal del procesador, del sistema de vídeo y muchas veces de la memoria RAM.

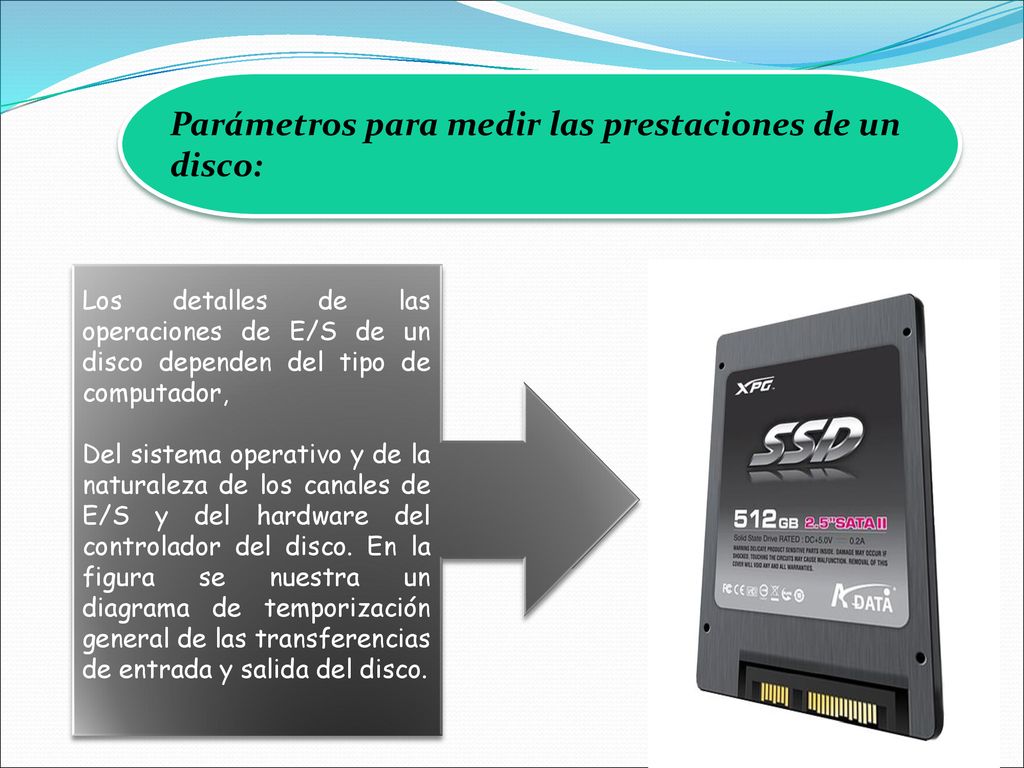

8 Parámetros para medir las prestaciones de un disco:
Los detalles de las operaciones de E/S de un disco dependen del tipo de computador, Del sistema operativo y de la naturaleza de los canales de E/S y del hardware del controlador del disco. En la figura se nuestra un diagrama de temporización general de las transferencias de entrada y salida del disco.

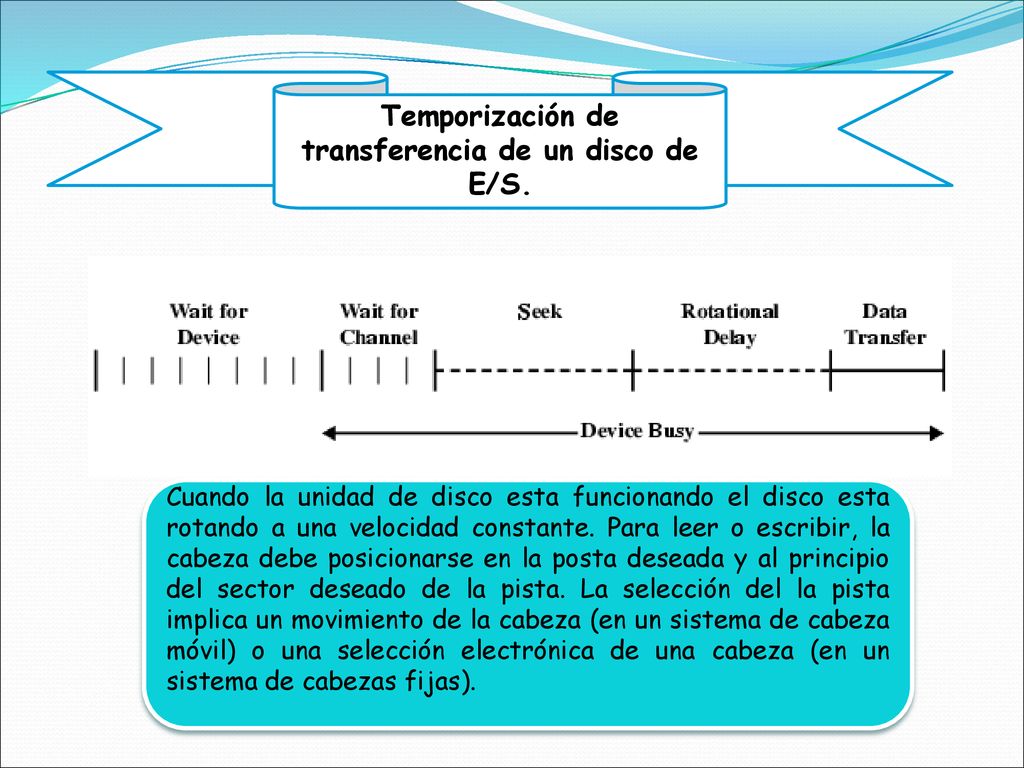

9 Temporización de transferencia de un disco de E/S.
Cuando la unidad de disco esta funcionando el disco esta rotando a una velocidad constante. Para leer o escribir, la cabeza debe posicionarse en la posta deseada y al principio del sector deseado de la pista. La selección del la pista implica un movimiento de la cabeza (en un sistema de cabeza móvil) o una selección electrónica de una cabeza (en un sistema de cabezas fijas).

10 En un sistema de cabeza móvil, el tiempo que tarda la cabeza en posicionarse en la pista se conoce como tiempo de búsqueda. En cualquier caso, una vez seleccionada la pista el controlador del disco espera hasta que el sector apropiado rote hasta alinearse en la cabeza. El tiempo que tarda el sector en alcanzar la cabeza se llama retado rotacional. La suma de tiempo de búsqueda si lo hay, y el retardo rotacional se denomina TIEMPO DE ACCESO, o tiempo que se tarda en llegar a la posición de lectura o escritura. Una vez posicionada la cabeza, se lleva a cabo la operación de lectura o escritura, desplazándose al sector bajo la cabeza; esta operación conlleva un tiempo de transferencia de datos.

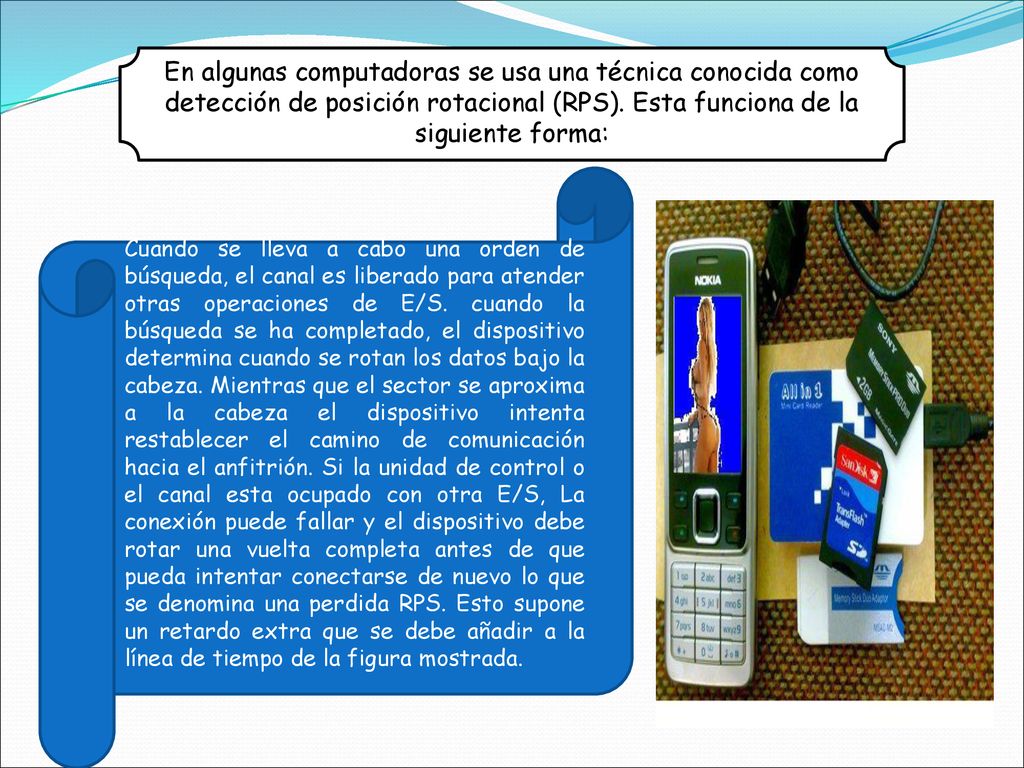

11 En algunas computadoras se usa una técnica conocida como detección de posición rotacional (RPS). Esta funciona de la siguiente forma: Cuando se lleva a cabo una orden de búsqueda, el canal es liberado para atender otras operaciones de E/S. cuando la búsqueda se ha completado, el dispositivo determina cuando se rotan los datos bajo la cabeza. Mientras que el sector se aproxima a la cabeza el dispositivo intenta restablecer el camino de comunicación hacia el anfitrión. Si la unidad de control o el canal esta ocupado con otra E/S, La conexión puede fallar y el dispositivo debe rotar una vuelta completa antes de que pueda intentar conectarse de nuevo lo que se denomina una perdida RPS. Esto supone un retardo extra que se debe añadir a la línea de tiempo de la figura mostrada.

12 MUCHAS GRACIAS Enith , Franchini Dávila Kely , Loarte Sajami
