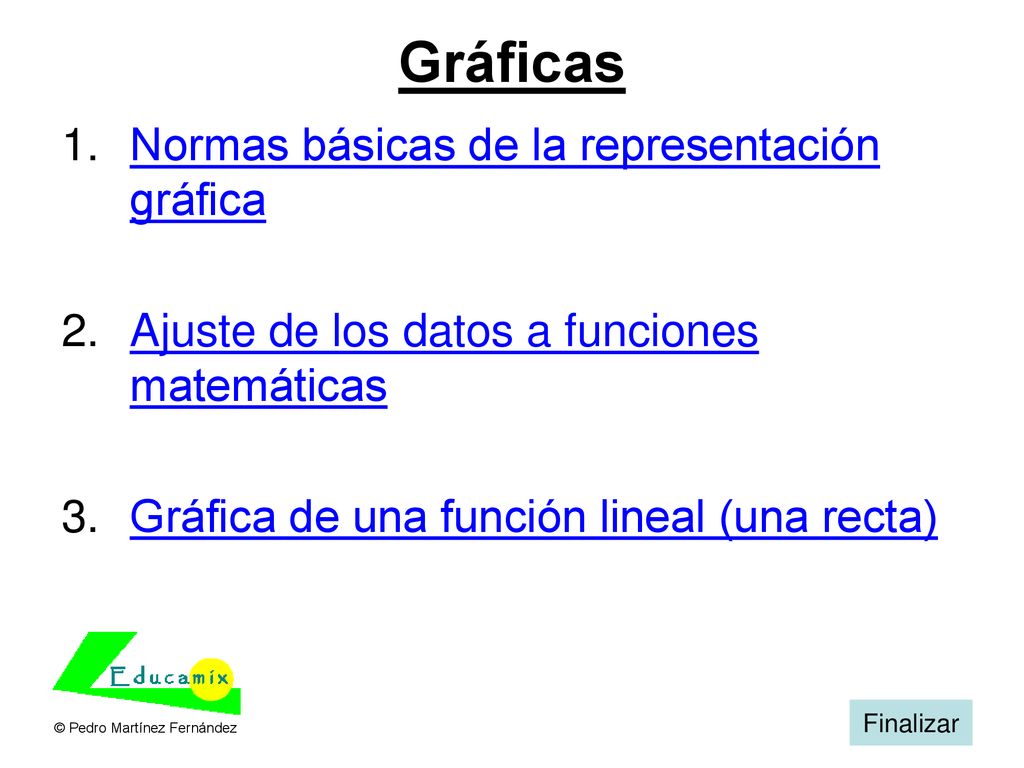

Gráficas Normas básicas de la representación gráfica
Ajuste de los datos a funciones matemáticas Gráfica de una función lineal (una recta) Finalizar © Pedro Martínez Fernández
2

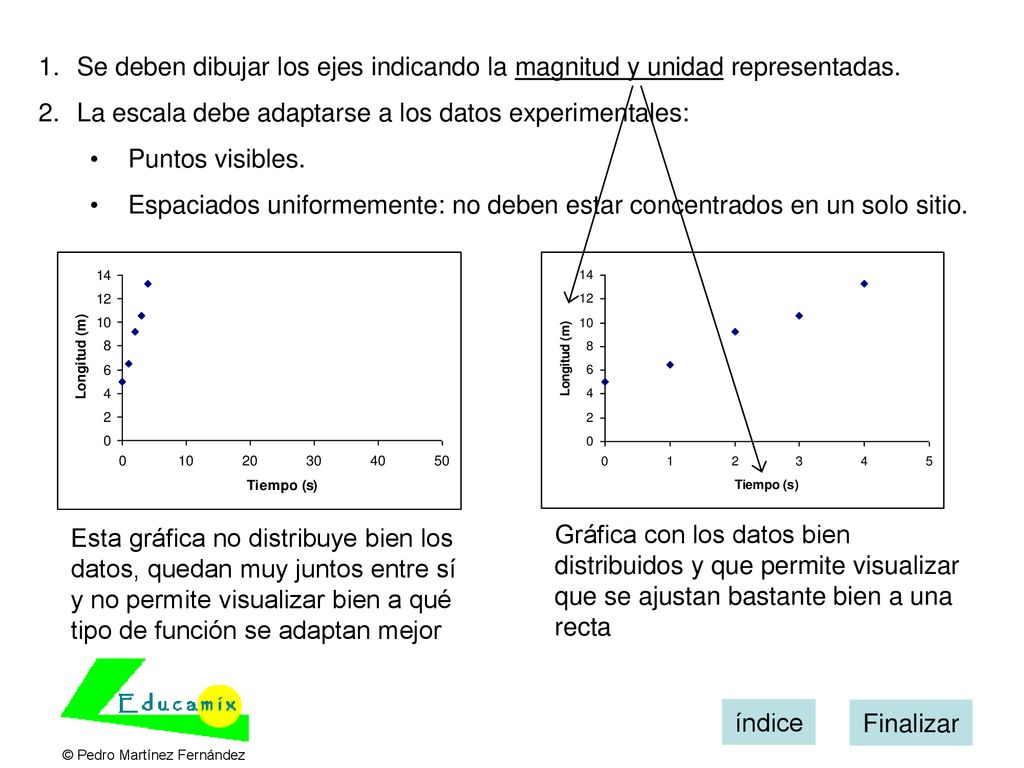

La escala debe adaptarse a los datos experimentales: Puntos visibles.
Se deben dibujar los ejes indicando la magnitud y unidad representadas. La escala debe adaptarse a los datos experimentales: Puntos visibles. Espaciados uniformemente: no deben estar concentrados en un solo sitio. Esta gráfica no distribuye bien los datos, quedan muy juntos entre sí y no permite visualizar bien a qué tipo de función se adaptan mejor Gráfica con los datos bien distribuidos y que permite visualizar que se ajustan bastante bien a una recta índice Finalizar © Pedro Martínez Fernández
3
Debes intentar ajustar los datos a una función matemática
Debes intentar ajustar los datos a una función matemática. No siempre pasarán todos los puntos por la misma, se debe trazar la que mejor se ajuste a los datos. Los datos de esta experiencia (puntos negros) se adaptan bastante bien a una recta (línea roja): los datos están distribuidos uniformemente por encima y por debajo. Los datos de esta experiencia (puntos negros) se adaptan bastante bien a una parábola (línea roja): los datos están distribuidos uniformemente por encima y por debajo. índice Finalizar © Pedro Martínez Fernández
4
Gráfica que se adapta a una función lineal (a una recta)
Esta gráfica se ajusta a una función matemática del tipo: y = y0 + k x (una recta) Donde ‘y0’ es la ordenada en el origen (punto de corte de la recta con el eje OY). En este ejemplo sería 5. Donde ‘k’ es lo que se denomina pendiente. En este caso es 2. La función quedaría: y = 5 + 2x (x2,y2) Punto (4,13) (x1,y1) Punto (0,5) Cálculo de la pendiente (k): Se cogen dos puntos de la recta separados cierta distancia. Se realiza el siguiente cálculo: índice Finalizar © Pedro Martínez Fernández
