1 SEÑALIZACION

2 IMPORTANCIA DE LA SEÑALIZACIÓN
El objetivo de la señalización de seguridad es alertar de los peligros existentes en una zona en la que se ejecutan trabajos o en zonas de operación de equipos e instalaciones que representen un peligro potencial

3 SEÑAL DE SEGURIDAD Una señal que representa un mensaje general de seguridad, por medio de una combinación de formas geométricas y colores y que mediante la adición de un símbolo gráfico o texto, expresa un particular mensaje de seguridad

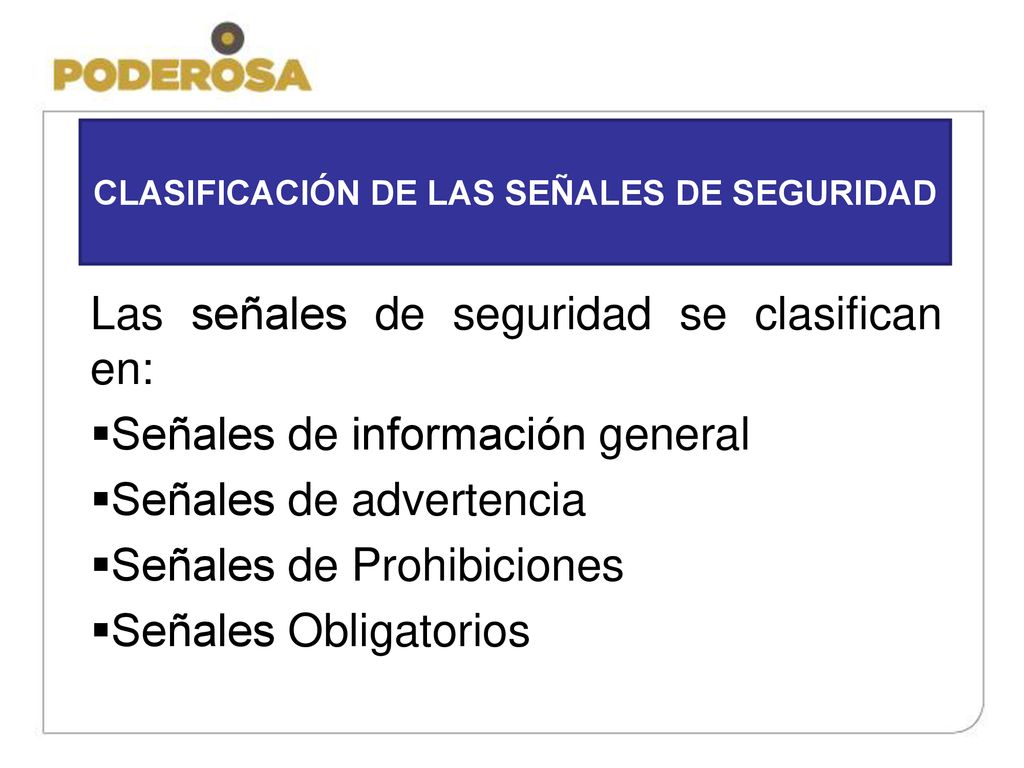

4 CLASIFICACIÓN DE LAS SEÑALES DE SEGURIDAD
Las señales de seguridad se clasifican en: Señales de información general Señales de advertencia Señales de Prohibiciones Señales Obligatorios

5 INFORMACIÓN GENERAL FORMA:...................CUADRADO
COLOR: VERDE PICTOGRAMA: BLANCO

6 SALIDA

7 SALIDA

8 SALIDA A UTILIZAR EN CASO DE EMERGENCIA

9 TRAMPA DE GRASA

10 ADVERTENCIA FORMA:...................TRIANGULO
COLOR: AMARILLO BORDE:…………….NEGRO PICTOGRAMA: BLANCO

11 ATENSIÓN RIESGO ELÉCTRICO

12 SUSTANCIA O MATERIAS TÓXICAS

13 PROHIBICIONES FORMA:...................CIRCULO
COLOR: BLANCO BORDE:…………….ROJO PICTOGRAMA: NEGRO

14 PROHIBIDO FUMAR

15 PROHIBIDO EL INGRESO AREA RESTRINGIDA

16 OBLIGATORIOS FORMA:...................CIRCULAR DISCO
COLOR: AZUL PICTOGRAMA: BLANCO

17 USO OBLIGATORIO DE BOTAS DE SEGURIDAD

18 USO OBLIGATORIO DEL CASCODE SEGURIDAD

19

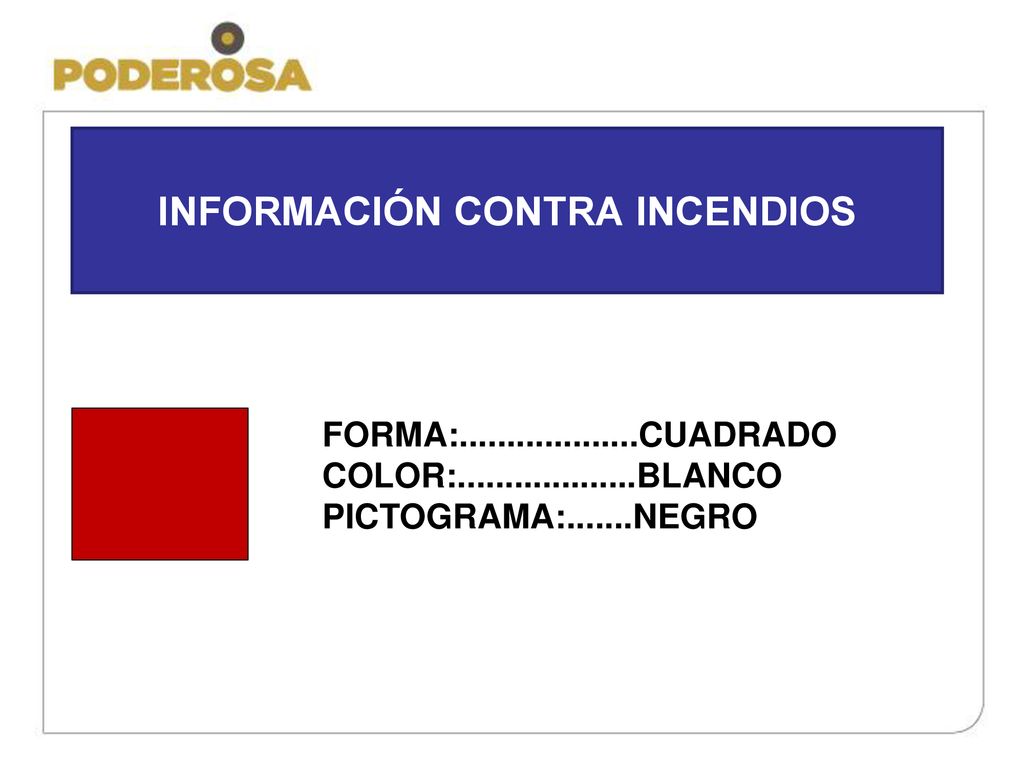

20 INFORMACIÓN CONTRA INCENDIOS
FORMA: CUADRADO COLOR: BLANCO PICTOGRAMA: NEGRO

21 EXTINTOR

22 ROMBO NFPA 704 IDENTIFICACIÓN DE SUSTANCIAS PELIGROSAS
PELIGRO DE INCENDIO (ROJO) PELIGRO DE SALUD (AZUL) PELIGRO DE REACCIÓN (AMARILLO) PELIGRO ESPECIFICO (BLANCO)

23

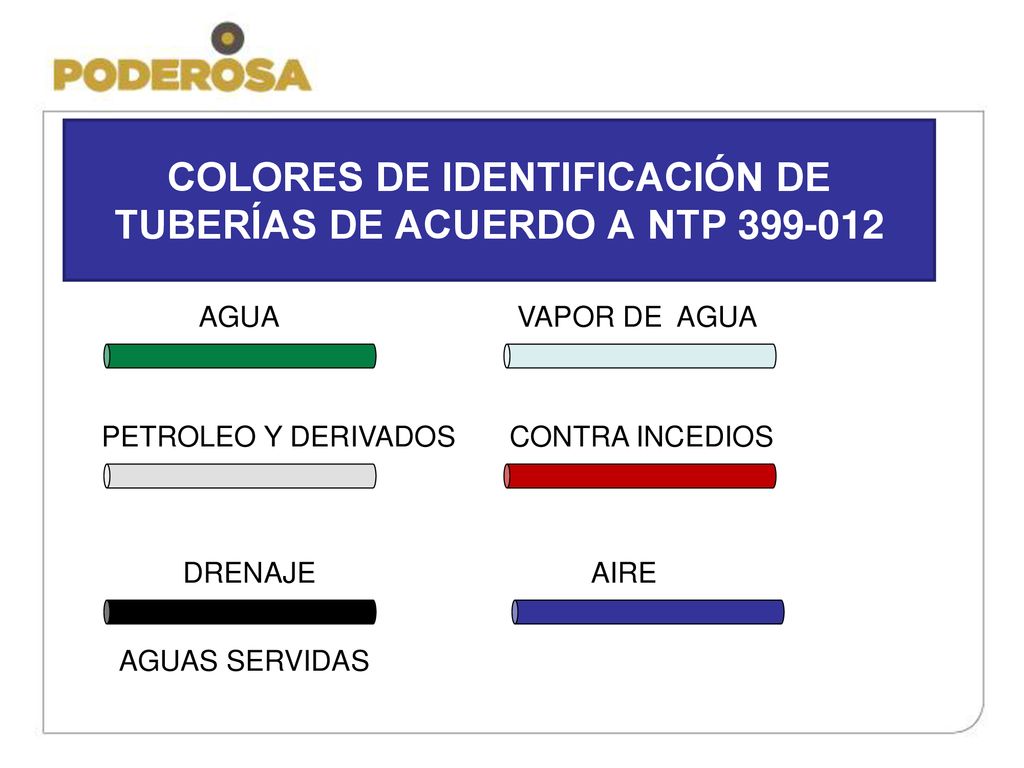

24 COLORES DE IDENTIFICACIÓN DE TUBERÍAS DE ACUERDO A NTP 399-012
AGUA VAPOR DE AGUA PETROLEO Y DERIVADOS CONTRA INCEDIOS DRENAJE AIRE AGUAS SERVIDAS

25

26

27 GRACIAS WILDER SALAZAR
