1 Almacenamiento Holográfico
1. Introducción 2. Concepto de Holografía 3. Almacenamiento Holográfico 4. Dispositivos 5. Conclusiones

2 Almacenamiento Holográfico

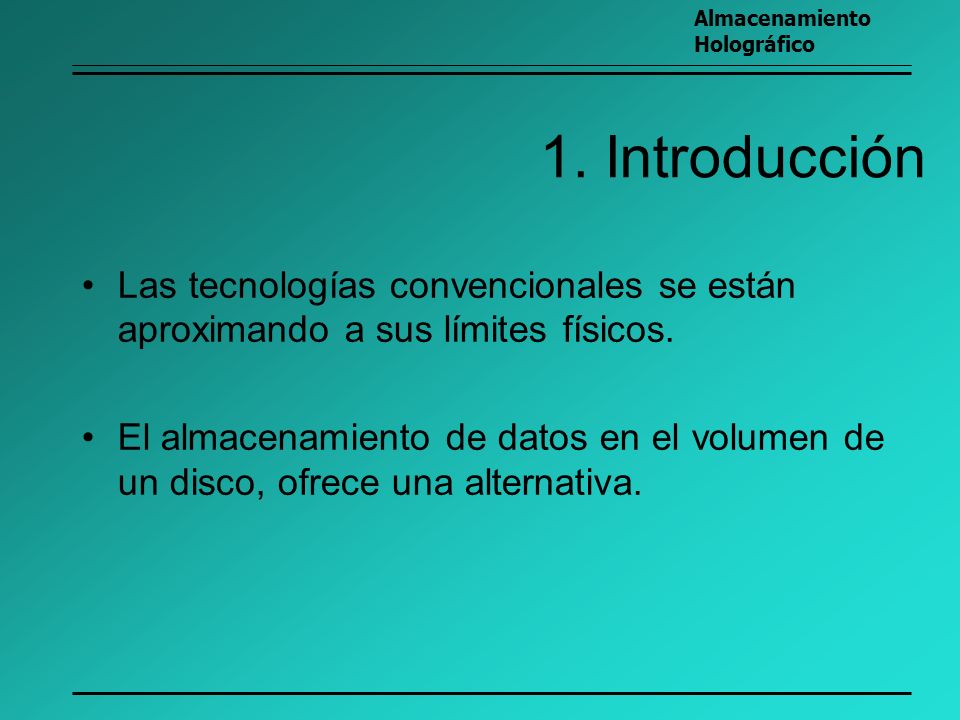

1. Introducción Las tecnologías convencionales se están aproximando a sus límites físicos. El almacenamiento de datos en el volumen de un disco, ofrece una alternativa.

3 2. Concepto de Holografía
Almacenamiento Holográfico 2. Concepto de Holografía Griego: holos (todo) y gram (mensaje) Primeros estudios teóricos iniciados por Dennis Gabor en 1947. Aplicación real en los 70 con la aparición del láser, y en los 80 hologramas en color Ej. Holograma Tazo. Almacena varias imágenes en la misma superficie accediendo a ellas mediante distintos puntos de vista.

4 Almacenamiento Holográfico

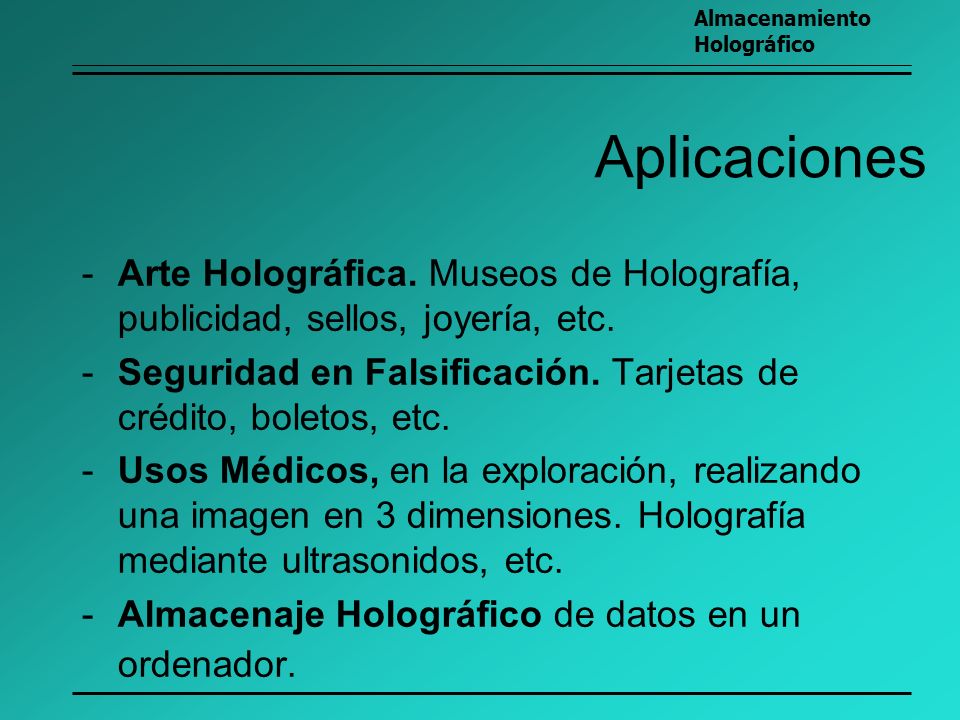

Aplicaciones Arte Holográfica. Museos de Holografía, publicidad, sellos, joyería, etc. Seguridad en Falsificación. Tarjetas de crédito, boletos, etc. Usos Médicos, en la exploración, realizando una imagen en 3 dimensiones. Holografía mediante ultrasonidos, etc. Almacenaje Holográfico de datos en un ordenador.

5 3. Almacenamiento Holográfico

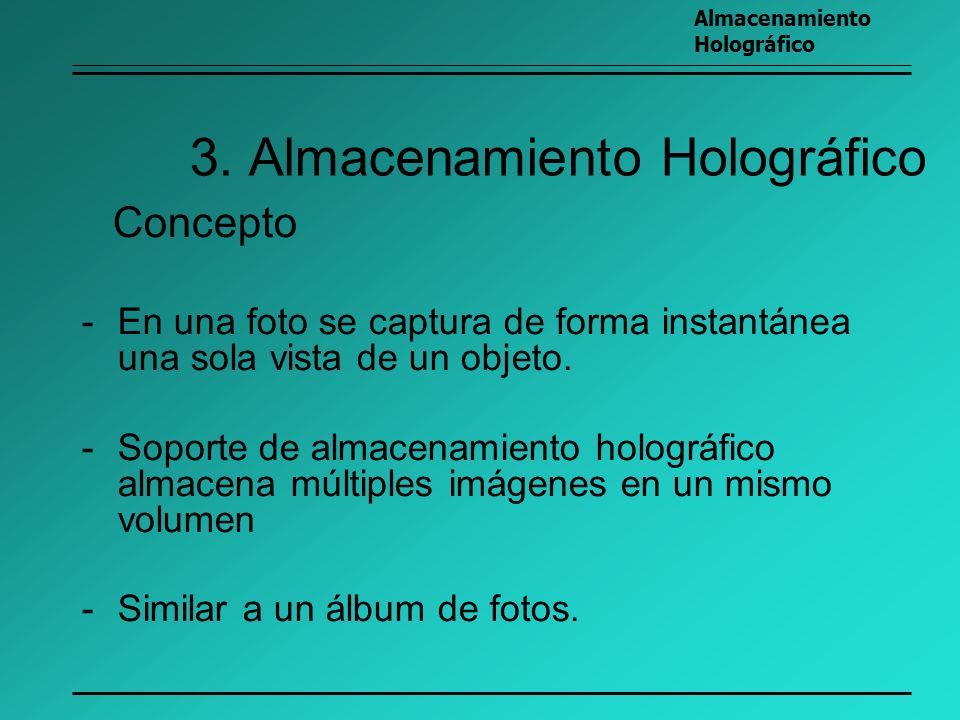

Concepto - En una foto se captura de forma instantánea una sola vista de un objeto. Soporte de almacenamiento holográfico almacena múltiples imágenes en un mismo volumen Similar a un álbum de fotos.

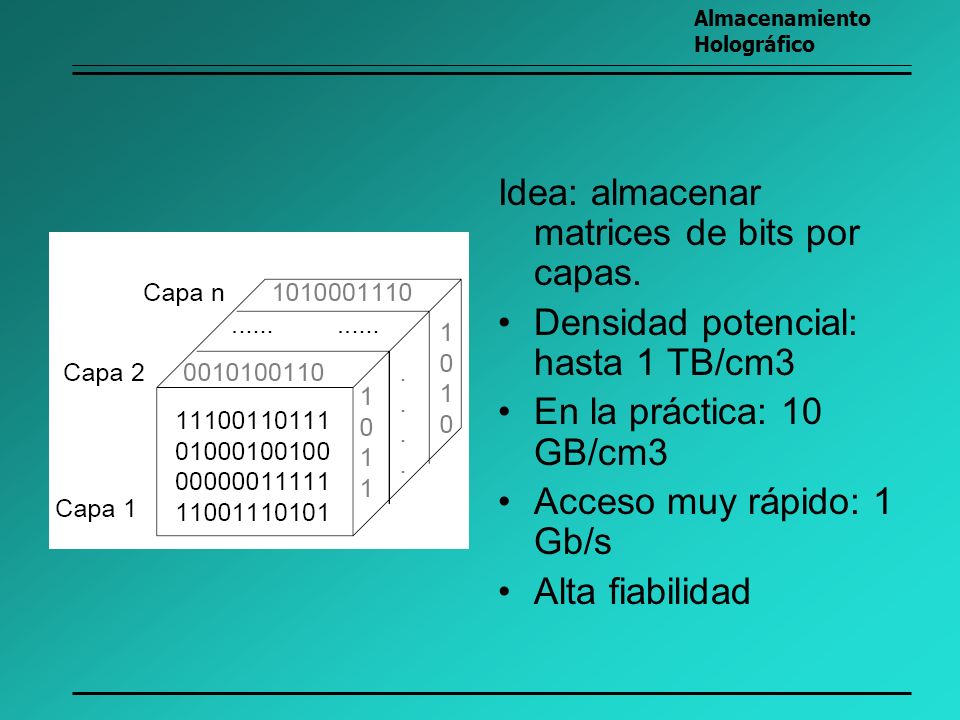

6 Idea: almacenar matrices de bits por capas.
Almacenamiento Holográfico Idea: almacenar matrices de bits por capas. Densidad potencial: hasta 1 TB/cm3 En la práctica: 10 GB/cm3 Acceso muy rápido: 1 Gb/s Alta fiabilidad

7 Almacenamiento Holográfico

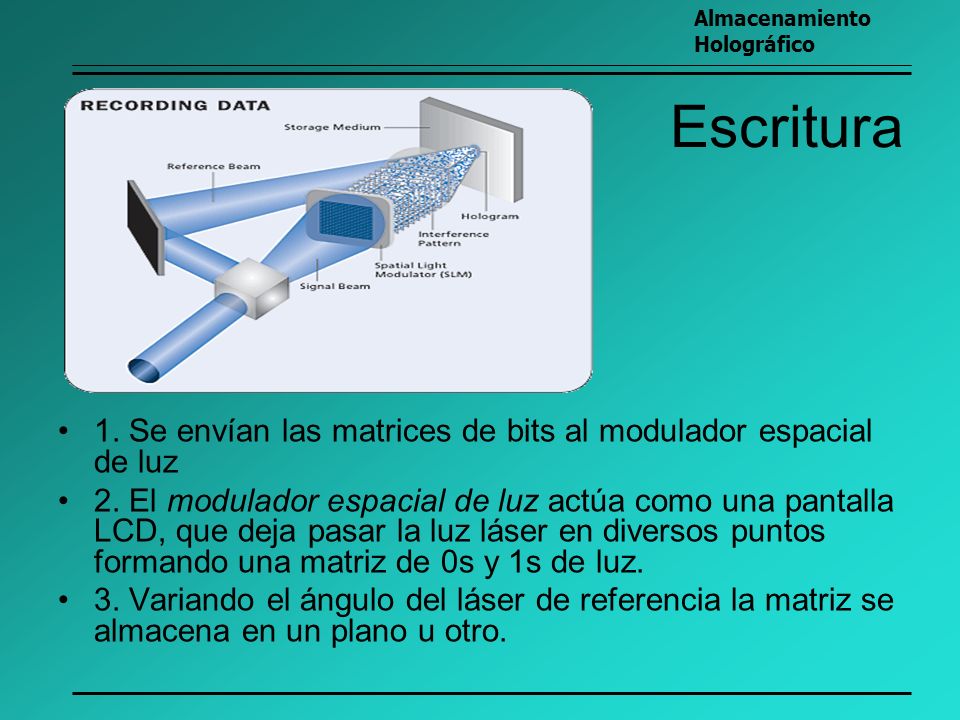

Escritura 1. Se envían las matrices de bits al modulador espacial de luz 2. El modulador espacial de luz actúa como una pantalla LCD, que deja pasar la luz láser en diversos puntos formando una matriz de 0s y 1s de luz. 3. Variando el ángulo del láser de referencia la matriz se almacena en un plano u otro.

8 Almacenamiento Holográfico

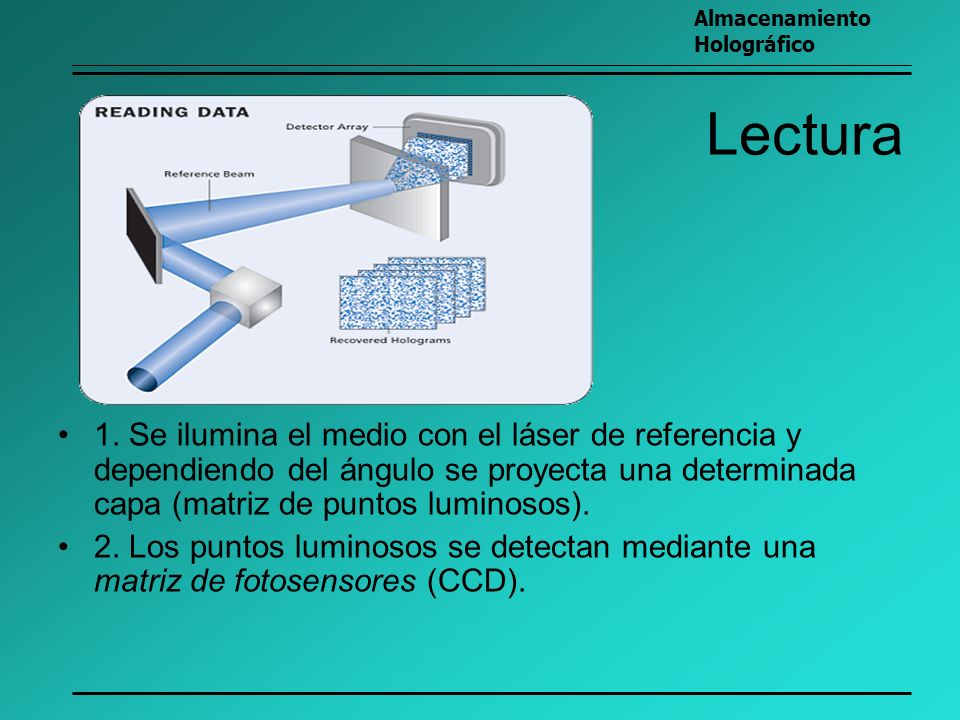

Lectura 1. Se ilumina el medio con el láser de referencia y dependiendo del ángulo se proyecta una determinada capa (matriz de puntos luminosos). 2. Los puntos luminosos se detectan mediante una matriz de fotosensores (CCD).

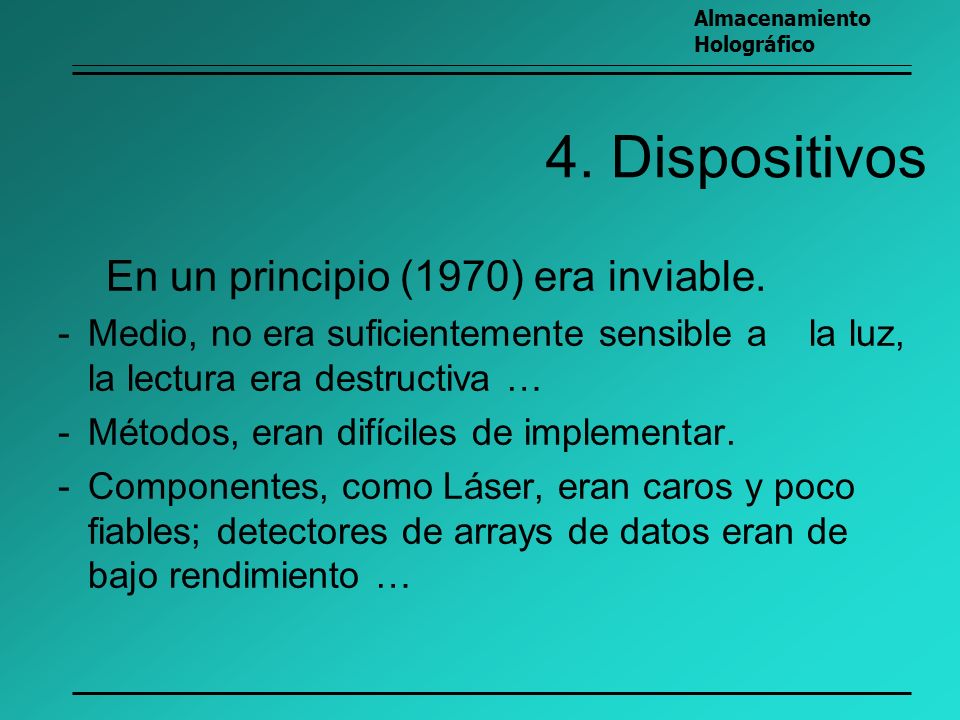

9 4. Dispositivos En un principio (1970) era inviable.
Almacenamiento Holográfico 4. Dispositivos En un principio (1970) era inviable. Medio, no era suficientemente sensible a la luz, la lectura era destructiva … Métodos, eran difíciles de implementar. Componentes, como Láser, eran caros y poco fiables; detectores de arrays de datos eran de bajo rendimiento …

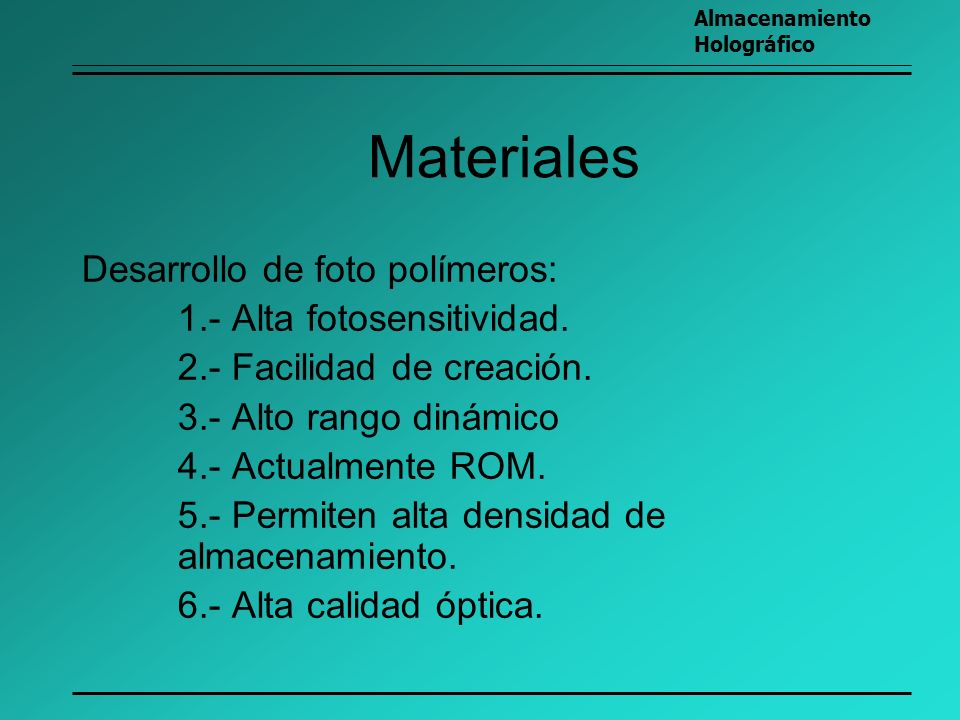

10 Materiales Desarrollo de foto polímeros: 1.- Alta fotosensitividad.
Almacenamiento Holográfico Materiales Desarrollo de foto polímeros: 1.- Alta fotosensitividad. 2.- Facilidad de creación. 3.- Alto rango dinámico 4.- Actualmente ROM. 5.- Permiten alta densidad de almacenamiento. 6.- Alta calidad óptica.

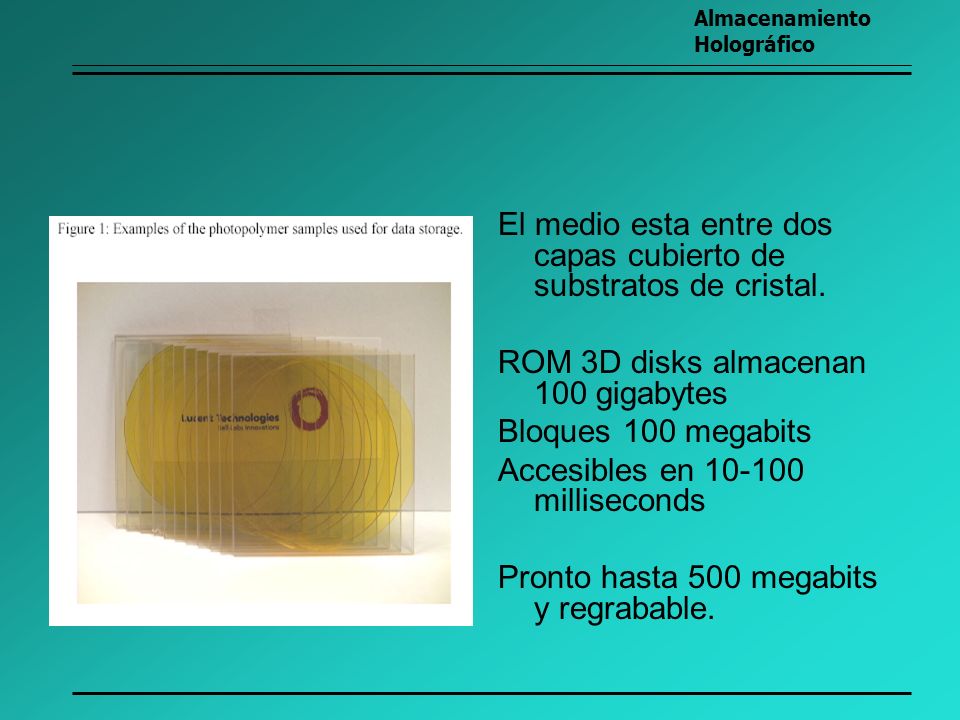

11 El medio esta entre dos capas cubierto de substratos de cristal.
Almacenamiento Holográfico El medio esta entre dos capas cubierto de substratos de cristal. ROM 3D disks almacenan 100 gigabytes Bloques 100 megabits Accesibles en milliseconds Pronto hasta 500 megabits y regrabable.

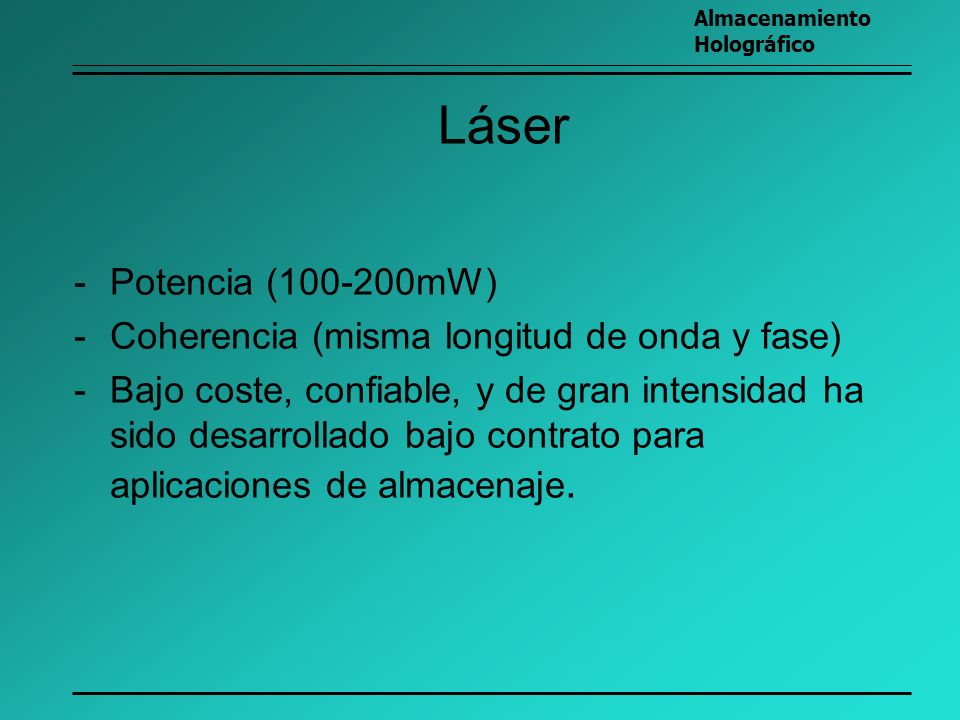

12 Láser Potencia (100-200mW) Coherencia (misma longitud de onda y fase)
Almacenamiento Holográfico Láser Potencia ( mW) Coherencia (misma longitud de onda y fase) Bajo coste, confiable, y de gran intensidad ha sido desarrollado bajo contrato para aplicaciones de almacenaje.

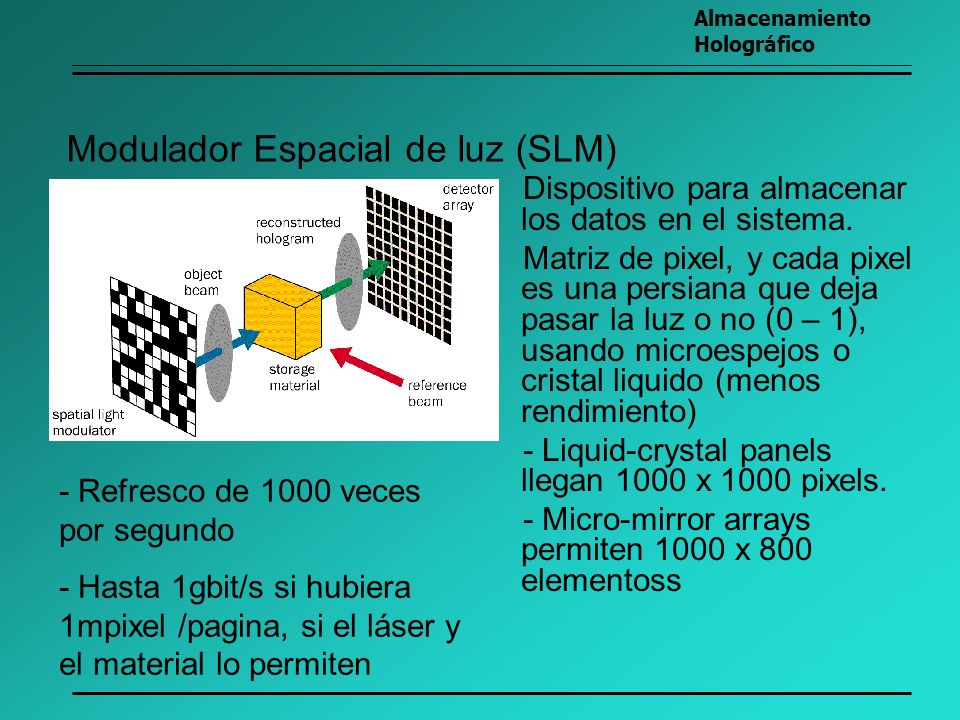

13 Modulador Espacial de luz (SLM)
Almacenamiento Holográfico Modulador Espacial de luz (SLM) Dispositivo para almacenar los datos en el sistema. Matriz de pixel, y cada pixel es una persiana que deja pasar la luz o no (0 – 1), usando microespejos o cristal liquido (menos rendimiento) - Liquid-crystal panels llegan 1000 x 1000 pixels. - Micro-mirror arrays permiten 1000 x 800 elementoss - Refresco de 1000 veces por segundo - Hasta 1gbit/s si hubiera 1mpixel /pagina, si el láser y el material lo permiten

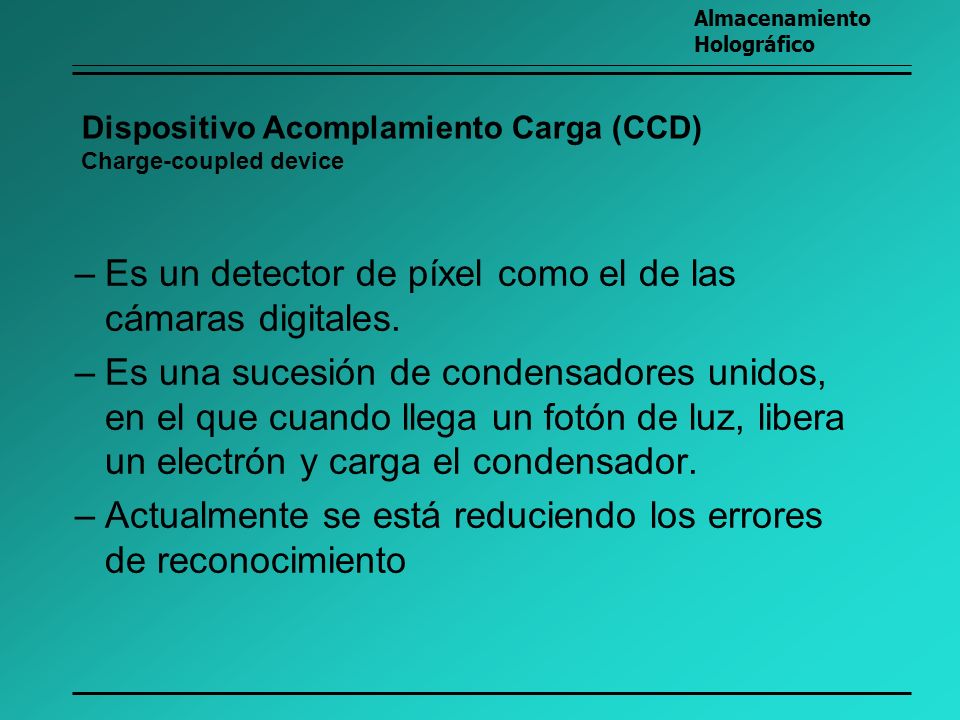

14 Dispositivo Acomplamiento Carga (CCD) Charge-coupled device
Almacenamiento Holográfico Dispositivo Acomplamiento Carga (CCD) Charge-coupled device Es un detector de píxel como el de las cámaras digitales. Es una sucesión de condensadores unidos, en el que cuando llega un fotón de luz, libera un electrón y carga el condensador. Actualmente se está reduciendo los errores de reconocimiento

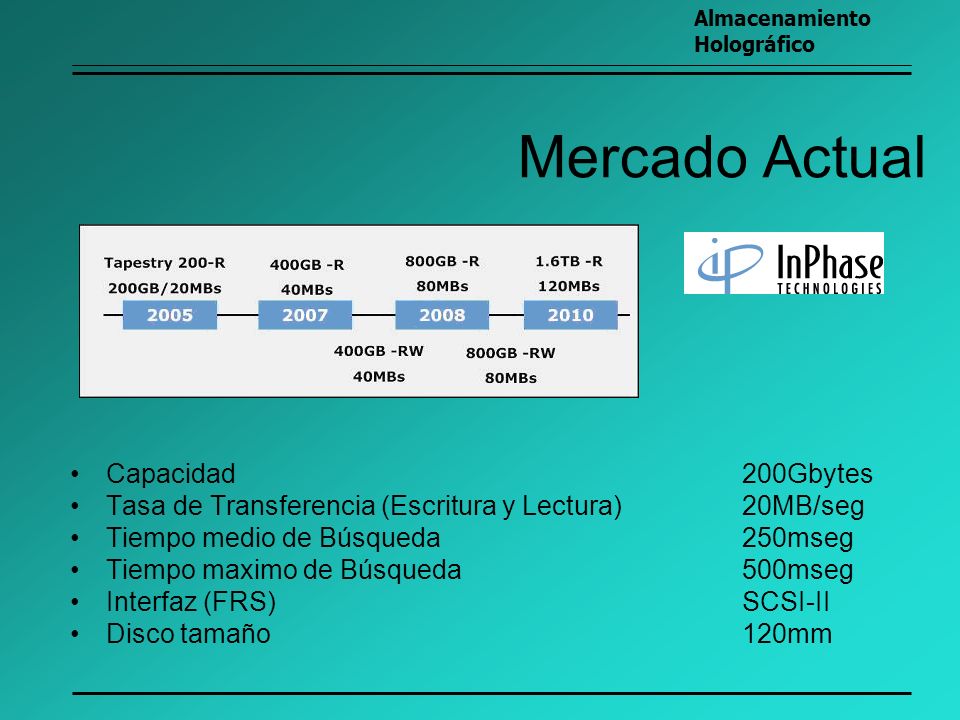

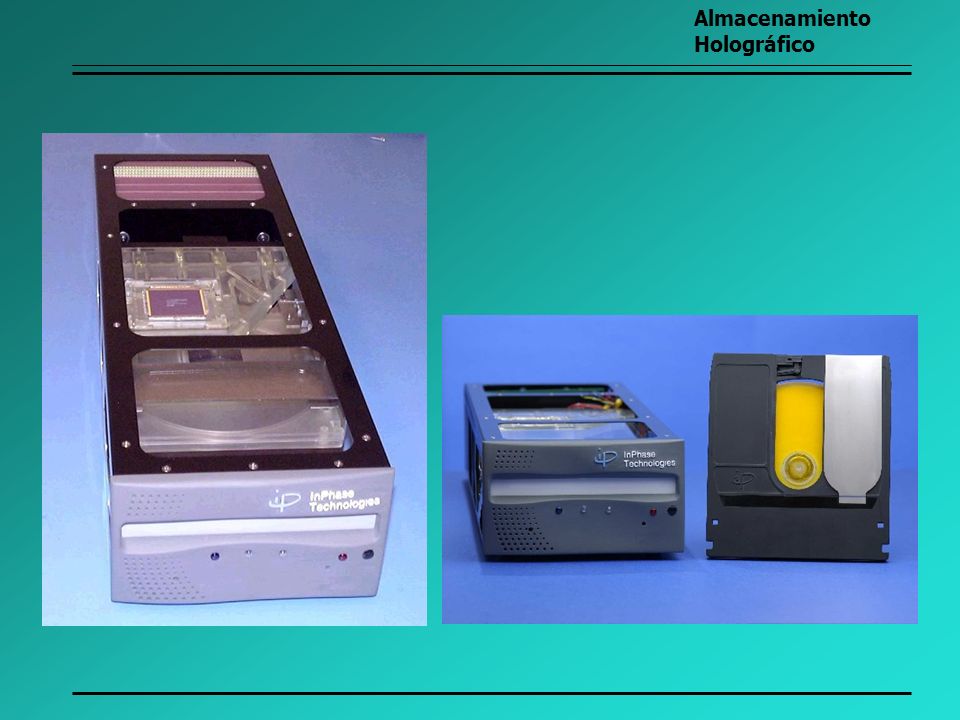

15 Mercado Actual Capacidad 200Gbytes
Almacenamiento Holográfico Mercado Actual Capacidad Gbytes Tasa de Transferencia (Escritura y Lectura) 20MB/seg Tiempo medio de Búsqueda mseg Tiempo maximo de Búsqueda 500mseg Interfaz (FRS) SCSI-II Disco tamaño mm

16 Almacenamiento Holográfico

17 Almacenamiento Holográfico

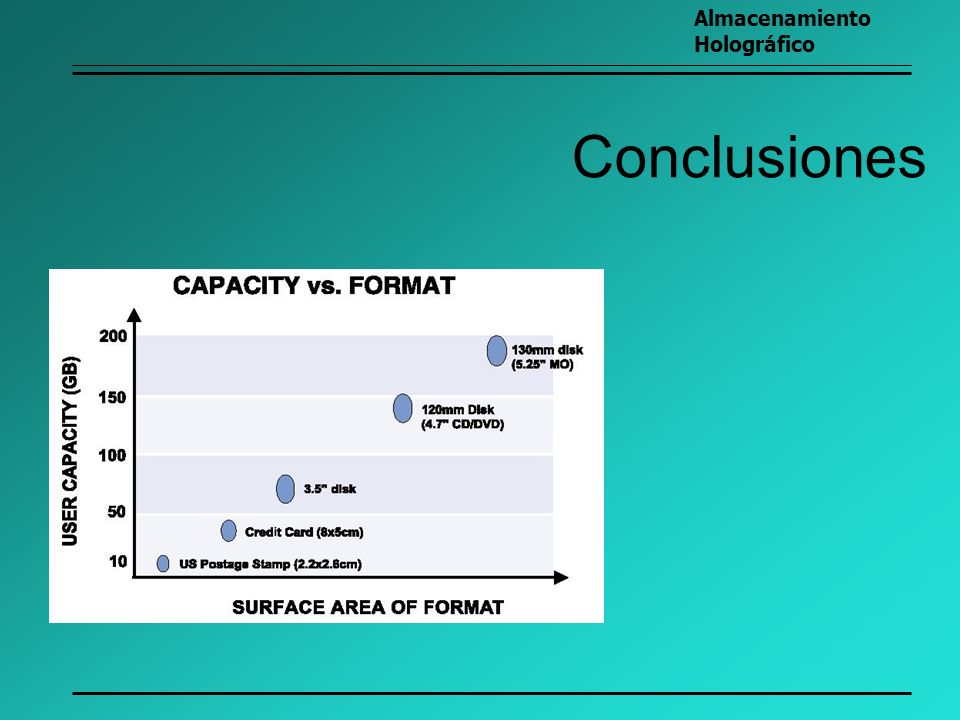

Conclusiones
