CIRCUITOS SECUENCIALES

Presentación del tema: "CIRCUITOS SECUENCIALES"— Transcripción de la presentación:

1 CIRCUITOS SECUENCIALES

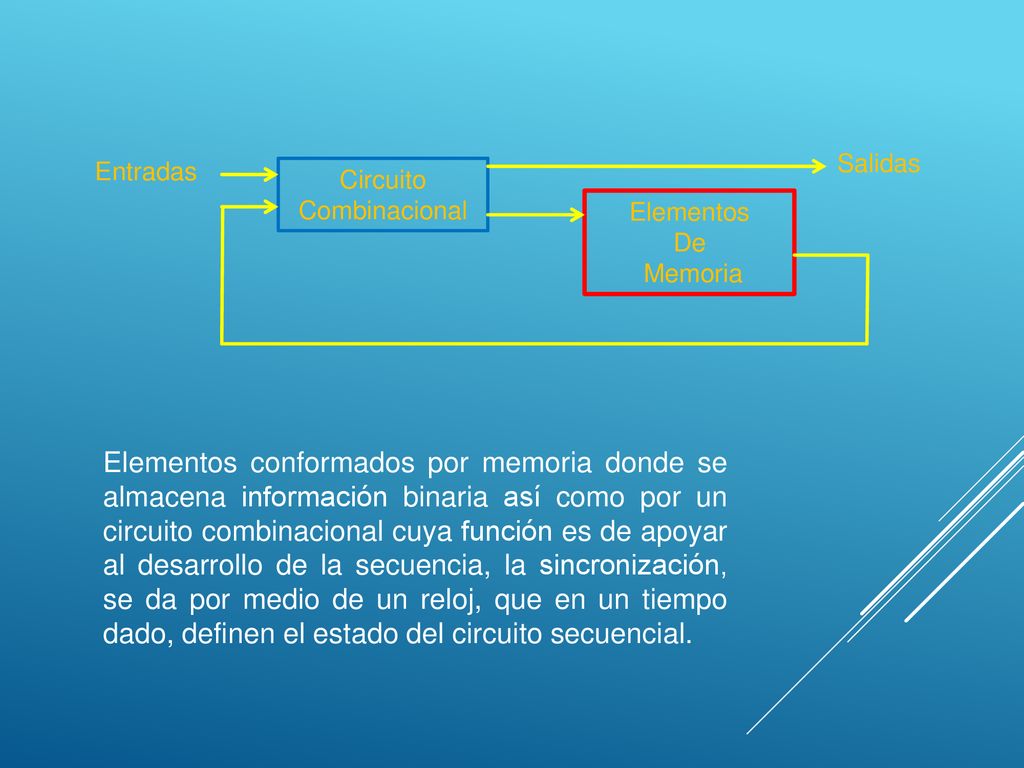

2 Circuito Combinacional Elementos De Memoria Entradas Salidas Elementos conformados por memoria donde se almacena información binaria así como por un circuito combinacional cuya función es de apoyar al desarrollo de la secuencia, la sincronización, se da por medio de un reloj, que en un tiempo dado, definen el estado del circuito secuencial.

3 Diseño de los Circuitos Secuenciales
Problema Leer y Analizar Determinar las n salidas Diseñar

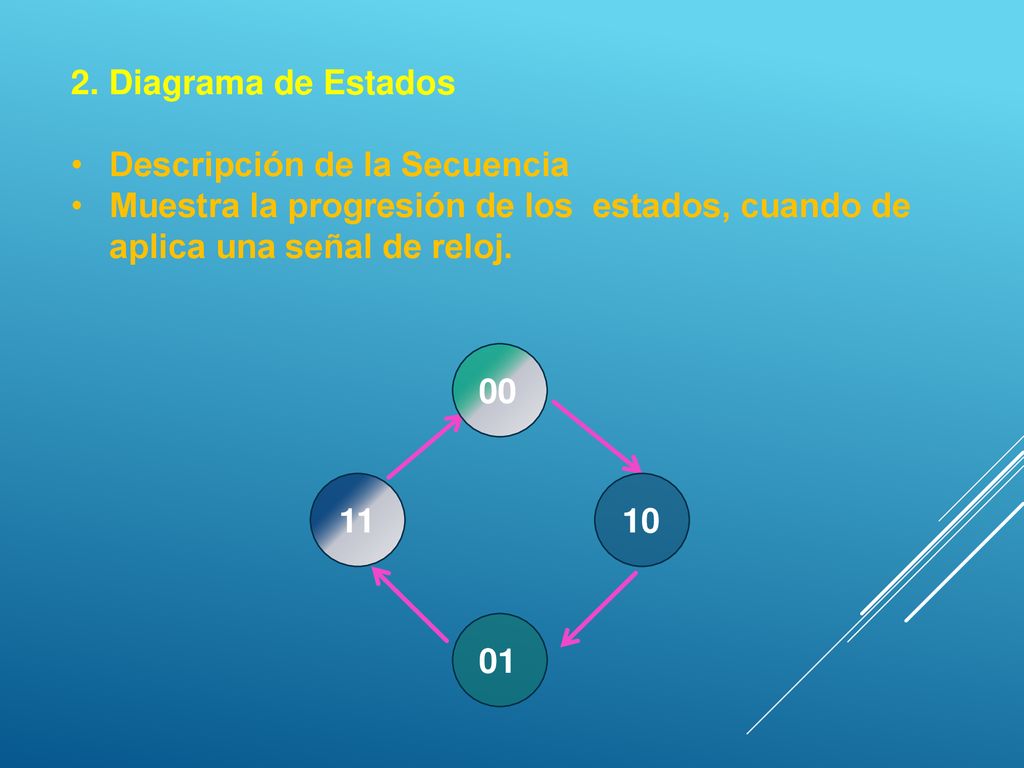

4 2. Diagrama de Estados Descripción de la Secuencia Muestra la progresión de los estados, cuando de aplica una señal de reloj. 00 10 01 11

5 3. Tabla del estado siguiente de los Flip flop (excitación)
Se enumera cada estado de la secuencia (actual), con el correspondiente estado siguiente. Salida Entrada Qn Qn J K X X X 1 X 0 Tabla de Excitación Flip Flop J K

6 Salida Entrada Qn Qn+1 T 0 0 0 0 1 1 1 0 1 1 1 0 Salida Entrada
Tabla de Excitación Flip Flop T Salida Entrada Qn Qn D Tabla de Excitación Flip Flop D

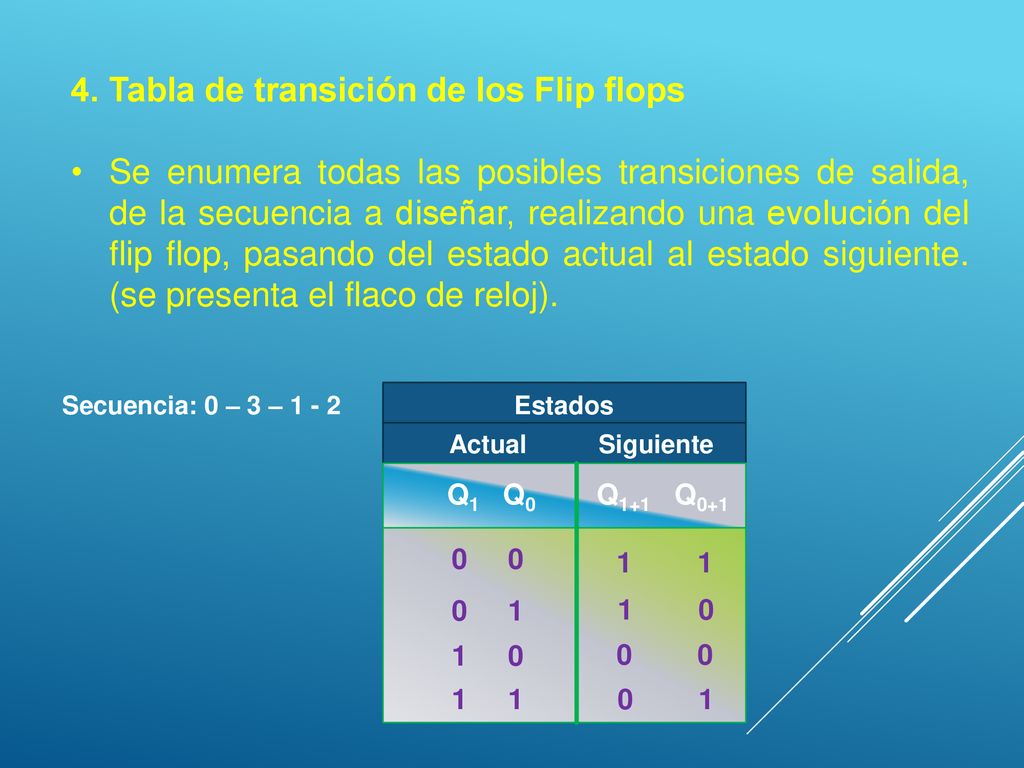

7 4. Tabla de transición de los Flip flops
Se enumera todas las posibles transiciones de salida, de la secuencia a diseñar, realizando una evolución del flip flop, pasando del estado actual al estado siguiente. (se presenta el flaco de reloj). Secuencia: 0 – 3 – 1 - 2 1 Q1 Q0 Q1+1 Q0+1 Actual Siguiente Estados

8 5. Mapas de Karnaugh 6. Expresiones Lógicas 7. Implementación

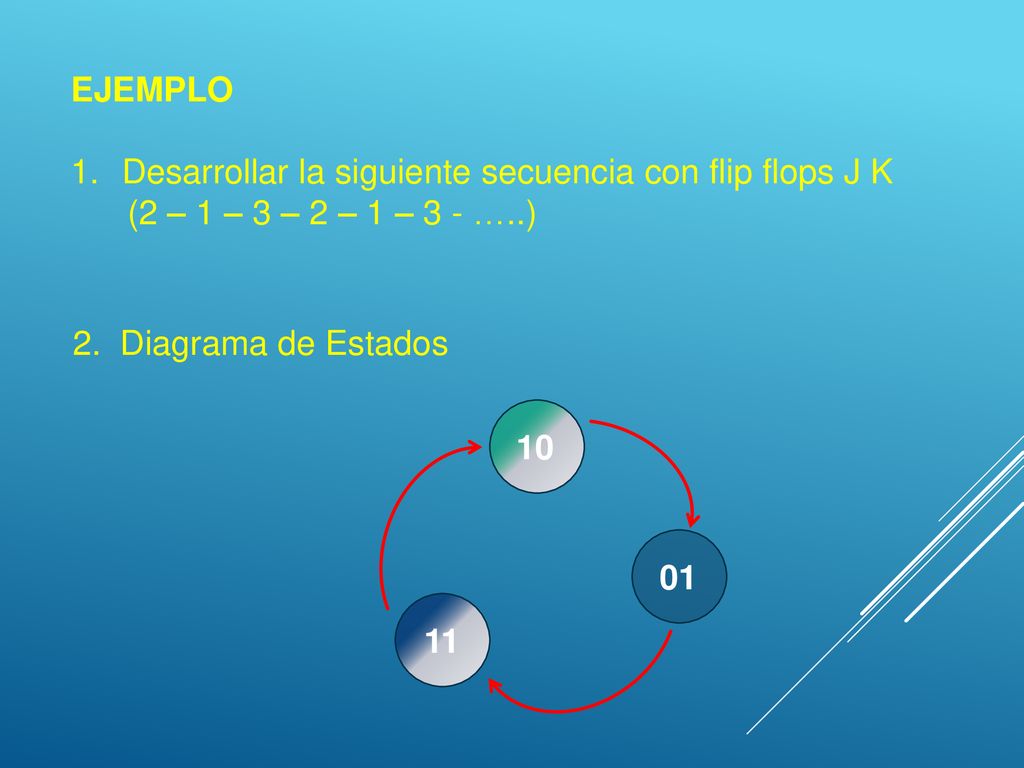

9 EJEMPLO Desarrollar la siguiente secuencia con flip flops J K (2 – 1 – 3 – 2 – 1 – 3 - …..) 2. Diagrama de Estados 10 01 11

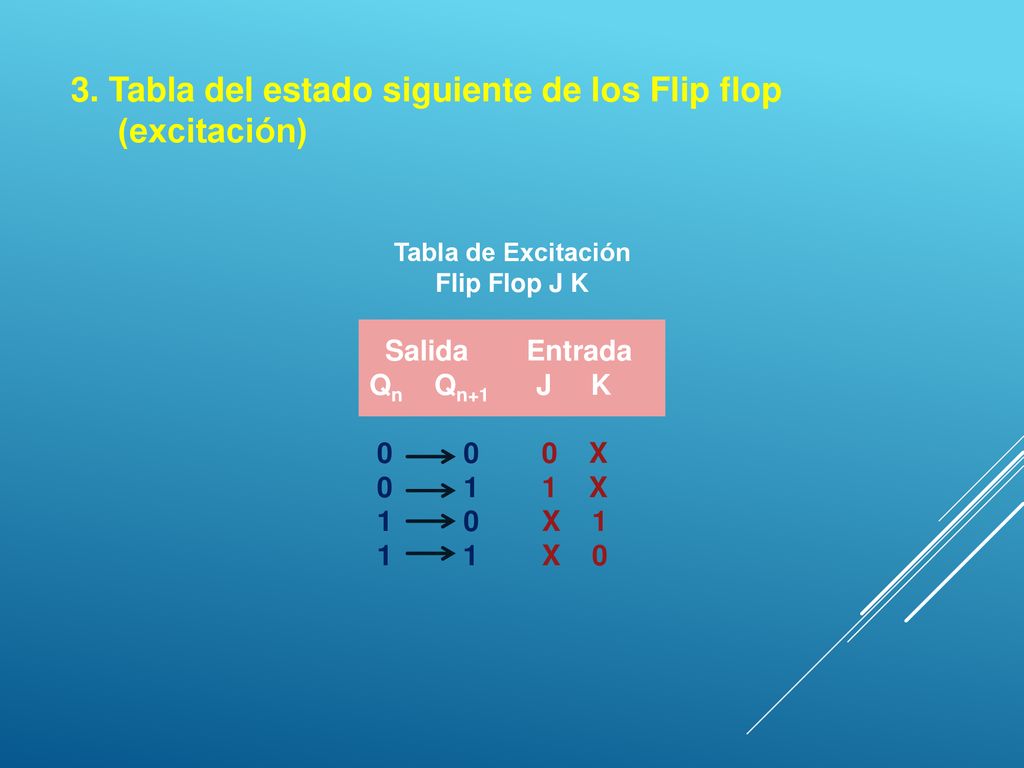

10 3. Tabla del estado siguiente de los Flip flop (excitación)
Salida Entrada Qn Qn J K X X X 1 X 0 Tabla de Excitación Flip Flop J K

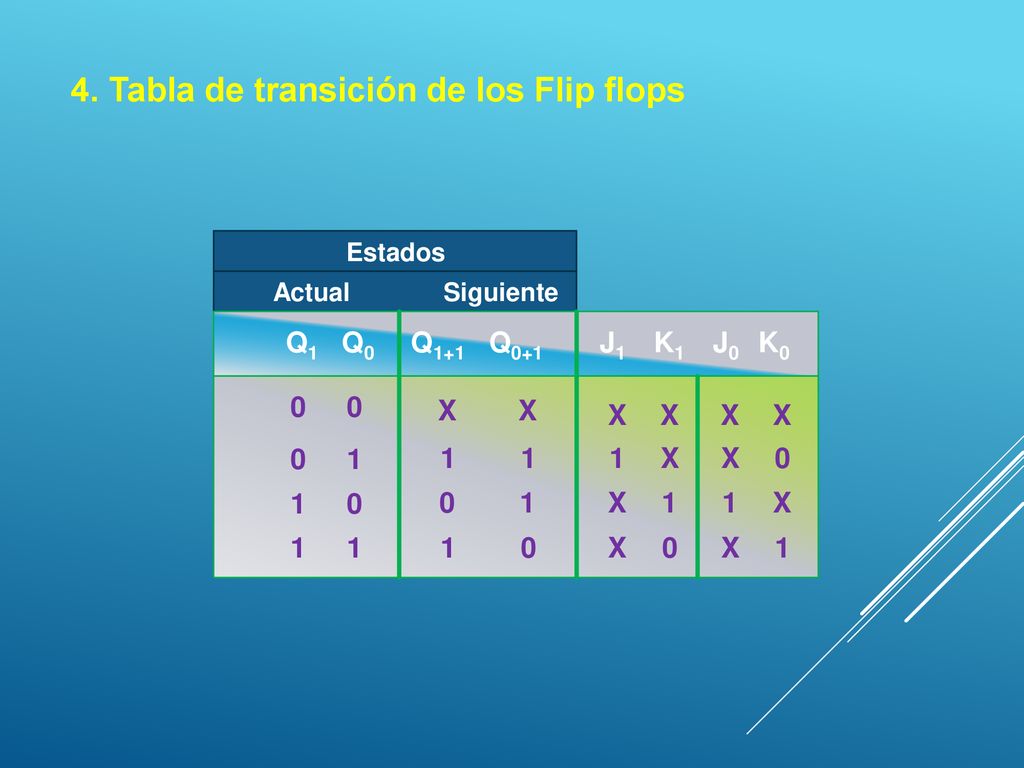

11 4. Tabla de transición de los Flip flops
1 Q1 Q0 Q1+1 Q0+1 X Actual Siguiente J0 J1 K1 K0 Estados

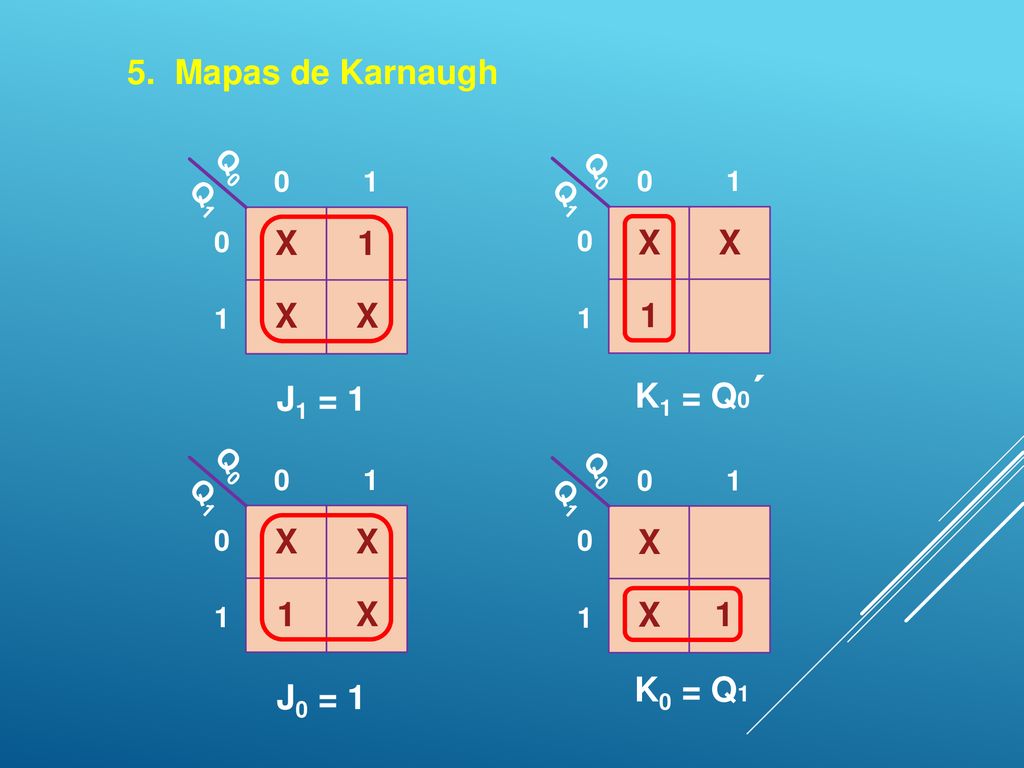

12 5. Mapas de Karnaugh J1 = 1 X K1 = Q0´ X J0 = 1 X K0 = Q1 X 1 Q0 1 Q1
Q0 1 J1 = 1 X Q1 1 K1 = Q0´ X Q1 Q0 Q0 1 J0 = 1 X Q1 1 K0 = Q1 X Q1 Q0 1

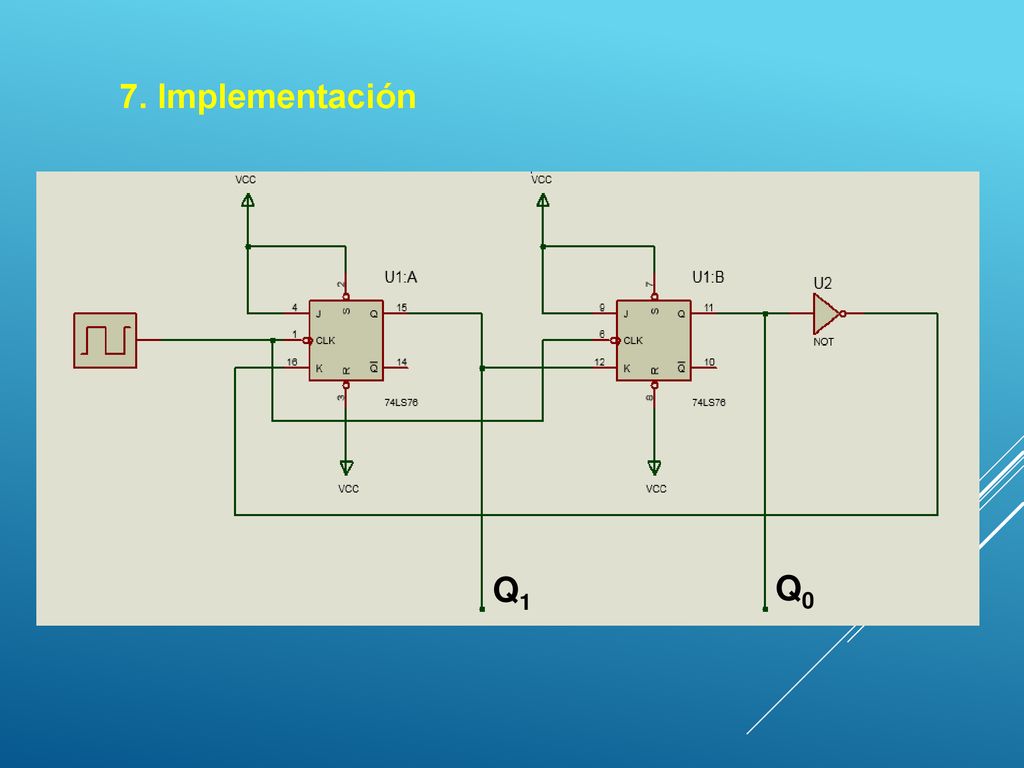

13 7. Implementación Q0 Q1

14 EJERCICIOS Realizar las siguientes secuencias ( 0 – 1 – 2 – 3 – 4 – – 7 – ) ( 1 – 3 – 5 – 2 – 4 – ) ( 1 – 2 – 4 – 8 – ) ( 0 – 2 – 4 – 6 – 8 – )
