UNIDAD VI: CIRCUITOS LÓGICOS SECUENCIALES

Presentación del tema: "UNIDAD VI: CIRCUITOS LÓGICOS SECUENCIALES"— Transcripción de la presentación:

1 UNIDAD VI: CIRCUITOS LÓGICOS SECUENCIALES
Maquinas de Estados Finitos II

2 METODOLOGÍA DE DISEÑO FSM
Hasta el momento el ejercicio planteado se ha llevado solo hasta la realización de la tabla de transiciones. Para resolver totalmente un problema, estos serian todos los pasos a seguir: Elaborar o diseñar el diagrama de estados a partir del problema que se quiere resolver. A partir del número de estados determinar el número de flip-flop necesarios. Realizar la asignación de estados y asociar cada estado del diagrama con un estado de los flip-flop. Una vez hecha la asignación, construir una tabla de transición. Definir que tipo de flip-flop se va a utilizar. Desarrollar partiendo de la tabla de estados las ecuaciones lógicas de entrada de datos a los terminales de excitación. Para finalizar dibujar el circuito con la ayuda de las ecuaciones encontradas.

3 TABLAS DE DISEÑO FLIP-FLOPS
Qn  Qn+1 S R 0  0 0  1 1  0 1  1 1 X Qn  Qn+1 J K 0  0 0  1 1  0 1  1 1 X FLIP-FLOP SR FLIP-FLOP JK Qn  Qn+1 D 0  0 0  1 1  0 1  1 1 Qn  Qn+1 T 0  0 0  1 1  0 1  1 1 FLIP-FLOP T FLIP-FLOP D

4 DISEÑO CON FLIP-FLOP D S0 S1 0/0 S2 1/0 1/1 S3 E.A E.S X = 0 X = 1 S0
Qn  Qn+1 D 0  0 0  1 1  0 1  1 1 S0 S1 S2 0/0 1/1 1/0 S3 E.A E.S X = 0 X = 1 S0 S0/0 S1/0 S1 S2/0 S2 S3/0 S3 S1/1

5 DISEÑO CON FLIP-FLOP JK
Qn  Qn+1 J K 0  0 0  1 1  0 1  1 1 X S0 1 S1 E.A E.S SALIDA Z X = 0 X = 1 S0 S1 S2 S3 S4 1 1 1 S2 S3 1 1 S4 1

6 DISEÑO FLIP-FLOP T S0 S1 1 S7 1 1 1 S2 S6 1 1 S3 S5 1 1 S4 Qn  Qn+1 T
0  0 0  1 1  0 1  1 1 S0 S1 1 S7 1 1 1 S2 S6 1 1 S3 S5 1 1 S4

7 UNIDAD VI: CIRCUITOS LÓGICOS SECUENCIALES
Máquina de Estados Estados Redundantes

8 ELIMINACIÓN ESTADOS REDUNDANTES
Supongamos que en la realización del diagrama de estados, erróneamente imaginamos en varios puntos que ha aparecido algo nuevo que debe ser memorizado, y en consecuencia añadimos nuevos estados que realmente no son necesarios. Aquí analizaremos un procedimiento para eliminar estos estados superfluos o estados redundantes.

9 ELIMINACIÓN ESTADOS REDUNDANTES
Aparecen dos estados especiales p y q, tales que si el estado presente es p o q, independientemente del valor de X, las salidas son idénticas y los estados siguientes también, es decir, uno de ellos puede despreciarse o eliminarse. EA ES / Z X=0 X=1 : p q r/0 s/1 Se trabaja con Sistema Mealy con una entrada X y una salida Z.

10 ELIMINACIÓN ESTADOS REDUNDANTES
Método de simple inspección Si Observamos la tabla encontramos que los estado B y D tienen iguales el Estado Siguiente y la salida, es decir podemos eliminar uno de ellos. EA ES / Z X=0 X=1 A B C D E B/0 C/0 D/1 D/0 C/1 A/1 EA ES / Z X=0 X=1 A B C E B/0 C/0 B/1 C/1 A/1 En nuestro caso eliminamos el estado D , además en todos los sitios donde aparezca D se debe colocar B Veamos como quedaría reducida la tabla

11 ELIMINACIÓN ESTADOS REDUNDANTES
Método de simple inspección Si se observa la nueva tabla se tiene que los estados A y E son equivalentes, por consiguiente se puede eliminar uno de ellos. (eliminemos el estado E) EA ES / Z X=0 X=1 A B C E B/0 C/0 B/1 C/1 A/1 EA ES / Z X=0 X=1 A B C B/0 C/0 B/1 C/1 A/1 Aquí, ya no es posible reducir más estados, de allí, que es la máxima reducción que podemos lograr por este método.

12 ELIMINACIÓN ESTADOS REDUNDANTES
Método de particionamiento Se debe tener en cuenta que el método utilizado en el ejercicio anterior es por simple inspección, existen casos en el que se tienen estados redundantes pero que no es posible saberlo solo observando la tabla, es decir se pueden tener estados redundantes aún cuando no aparezcan filas con idénticas salidas y los mismos estados siguientes. Para ello estudiaremos el método de eliminación de estados redundantes por PARTICIÓN.

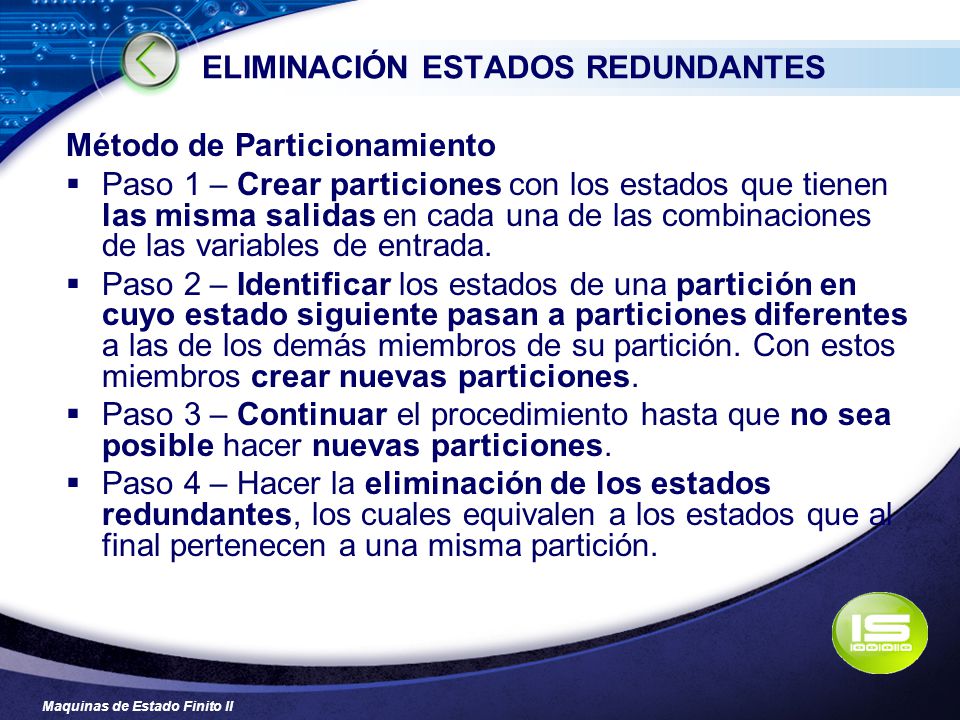

13 ELIMINACIÓN ESTADOS REDUNDANTES
Método de Particionamiento Paso 1 – Crear particiones con los estados que tienen las misma salidas en cada una de las combinaciones de las variables de entrada. Paso 2 – Identificar los estados de una partición en cuyo estado siguiente pasan a particiones diferentes a las de los demás miembros de su partición. Con estos miembros crear nuevas particiones. Paso 3 – Continuar el procedimiento hasta que no sea posible hacer nuevas particiones. Paso 4 – Hacer la eliminación de los estados redundantes, los cuales equivalen a los estados que al final pertenecen a una misma partición.

14 ELIMINACIÓN ESTADOS REDUNDANTES
Ejemplo 1 EA ES / Z X=0 X=1 A B C D E F G H E/0 A/1 C/0 B/0 D/1 H/1 C/1 D/0 F/0 A/0 G/1 B/1 EA ES / Z X=0 X=1 A’ B’ C’ D’ E’ B’/0 A’/1 C’/0 E’/1 C’/1 A’/0 D’/1 B’/1

15 ELIMINACIÓN ESTADOS REDUNDANTES
Ejemplo 2 EA ES / Z X=0 X=1 A B C D E F G H B/0 D/0 G/0 H/0 G/1 C/0 E/0 F/0 A/0 EA ES / Z X=0 X=1 A’ B’ C’ D’ E’ B’/0 C’/0 E’/0 B’/1 A’/0 D’/0

16 ELIMINACIÓN ESTADOS REDUNDANTES
Ejemplo 3 EA ES / Z XY=00 XY=01 XY=10 XY=11 A B C D E F G H D/0 C/1 G/0 B/1 B/0 F/0 E/1 A/0 EA ES / Z XY=00 XY=01 XY=10 XY=11 A’ B’ C’ D’ E’ C’/0 B’/1 E’/0 B’/0 A’/0 D’/1
