1 Elite Ventures | South America
Intelligent Modular Construction Elite Ventures | UAE Fujairah Free Zone Fujairah, UAE - P.O. Box 4895 Phone: ( ) Fax: ( ) Elite Ventures | South America Treinta y Tres Piso 5 Montevideo, Uruguay - C.P Phone: ( ) /13/14 Fax: ( )

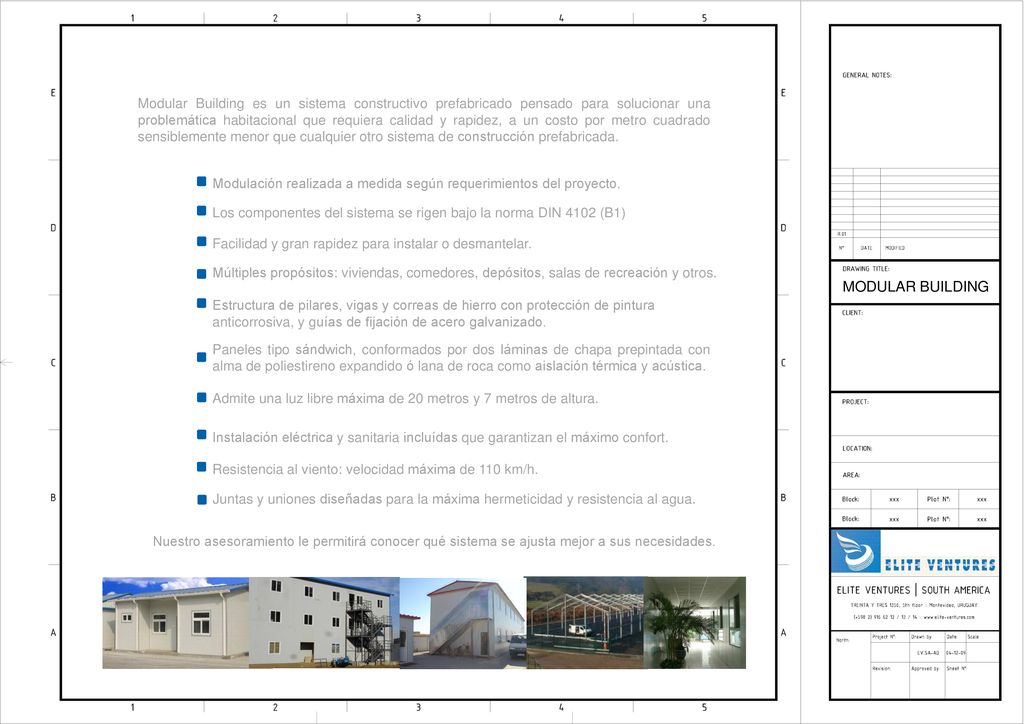

2 Modular Building es un sistema constructivo prefabricado pensado para solucionar una problemática habitacional que requiera calidad y rapidez, a un costo por metro cuadrado sensiblemente menor que cualquier otro sistema de construcción prefabricada. Modulación realizada a medida según requerimientos del proyecto. Los componentes del sistema se rigen bajo la norma DIN 4102 (B1) Facilidad y gran rapidez para instalar o desmantelar. Múltiples propósitos: viviendas, comedores, depósitos, salas de recreación y otros. MODULAR BUILDING Estructura de pilares, vigas y correas de hierro con protección de pintura anticorrosiva, y guías de fijación de acero galvanizado. Paneles tipo sándwich, conformados por dos láminas de chapa prepintada con alma de poliestireno expandido ó lana de roca como aislación térmica y acústica. Admite una luz libre máxima de 20 metros y 7 metros de altura. Instalación eléctrica y sanitaria incluídas que garantizan el máximo confort. Resistencia al viento: velocidad máxima de 110 km/h. Juntas y uniones diseñadas para la máxima hermeticidad y resistencia al agua. Nuestro asesoramiento le permitirá conocer qué sistema se ajusta mejor a sus necesidades.

3

4 Dimensiones flexibles: Largo: sin límites Ancho: hasta 15 metros

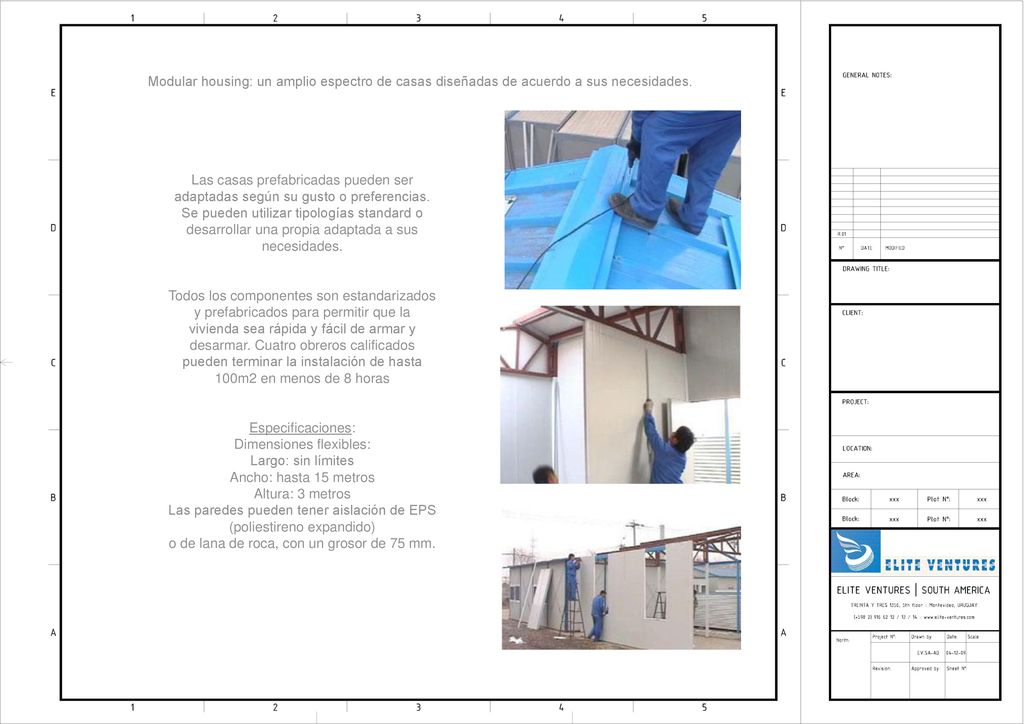

Modular housing: un amplio espectro de casas diseñadas de acuerdo a sus necesidades. Las casas prefabricadas pueden ser adaptadas según su gusto o preferencias. Se pueden utilizar tipologías standard o desarrollar una propia adaptada a sus necesidades. Todos los componentes son estandarizados y prefabricados para permitir que la vivienda sea rápida y fácil de armar y desarmar. Cuatro obreros calificados pueden terminar la instalación de hasta 100m2 en menos de 8 horas Especificaciones: Dimensiones flexibles: Largo: sin límites Ancho: hasta 15 metros Altura: 3 metros Las paredes pueden tener aislación de EPS (poliestireno expandido) o de lana de roca, con un grosor de 75 mm.

5 Instalación eléctrica:
Voltaje / Frecuencia: 230 / 400 V, 50 Hz o 110 / 208 V, 60 Hz según se requiera. Instalación de enchufes de acuerdo al tamaño y uso de cada ambiente. Se instalan 3 enchufes por dormitorio y 1 enchufe en el baño. Instalación de luminarias de luz fluorescente. Iluminación de exteriores a prueba de agua. Calentador de agua eléctrico. Unidades Split de aire acondicionado. Instalación de iluminación de emergencia en toda la casa. Señales de emergencia ubicadas sobre cada puerta de acceso. Las construcciones pueden necesitar conexión a tierra y uniones dependiendo del diseño. Las conexiones a tierra y uniones deben cumplir con todas las normas pertinentes.

6

7

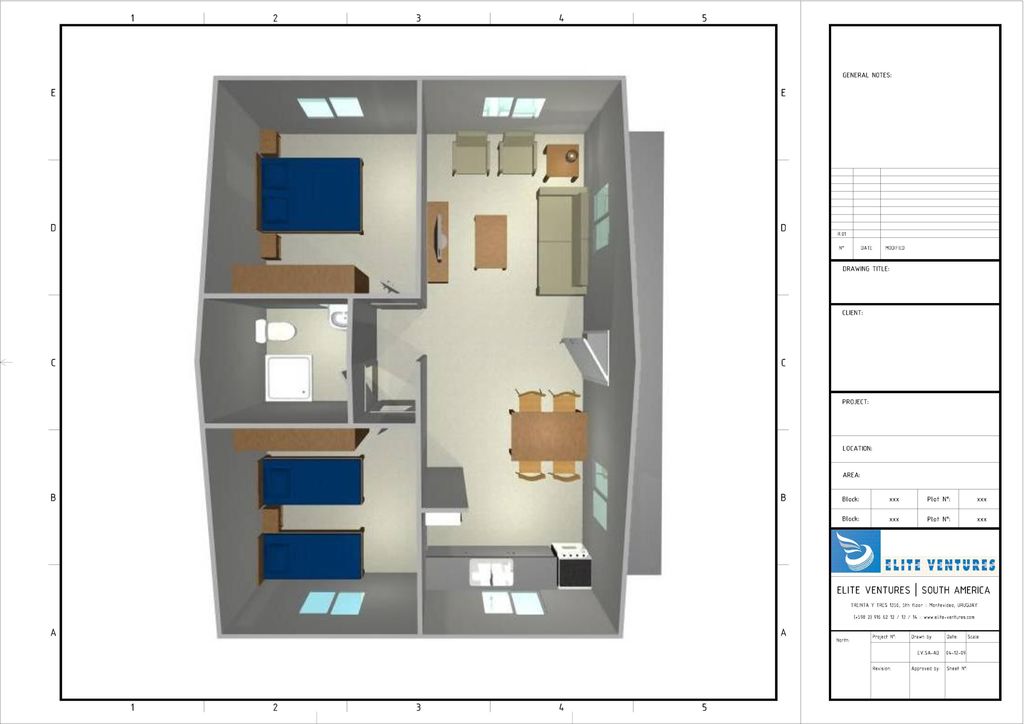

8

9

10

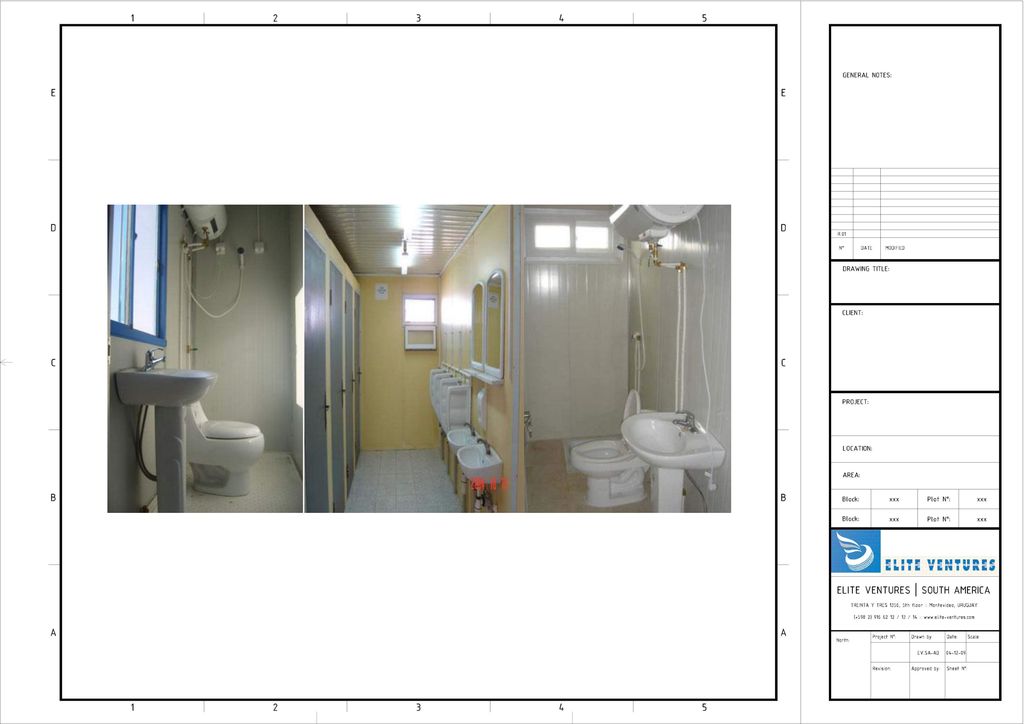

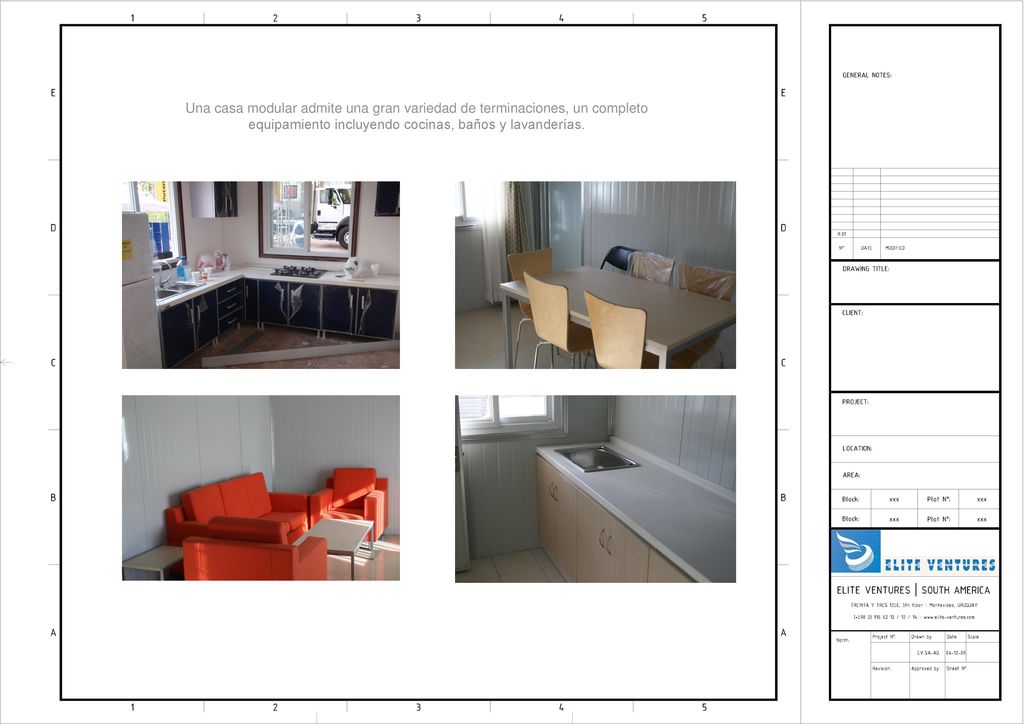

11 Una casa modular admite una gran variedad de terminaciones, un completo equipamiento incluyendo cocinas, baños y lavanderías.

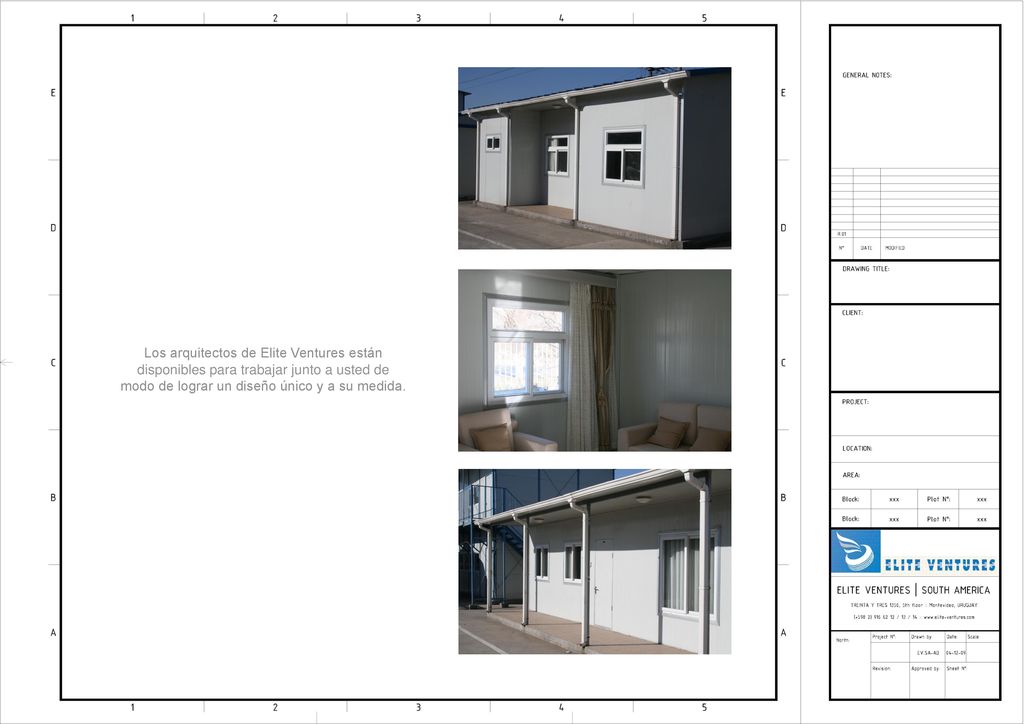

12 Los arquitectos de Elite Ventures están disponibles para trabajar junto a usted de modo de lograr un diseño único y a su medida.

13

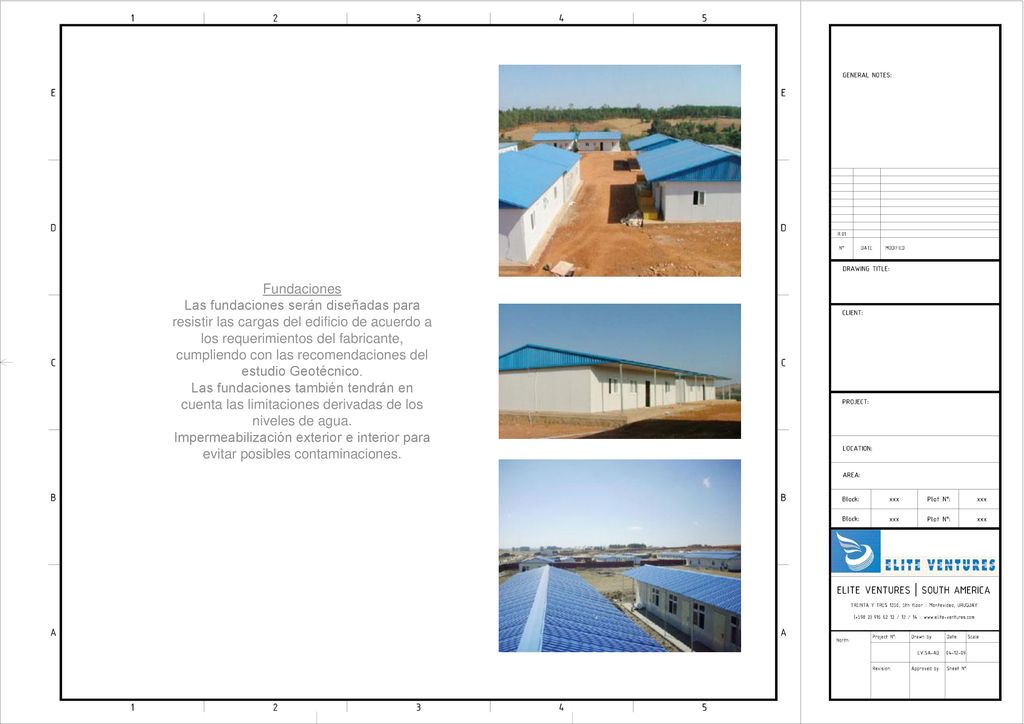

14 Fundaciones Las fundaciones serán diseñadas para resistir las cargas del edificio de acuerdo a los requerimientos del fabricante, cumpliendo con las recomendaciones del estudio Geotécnico. Las fundaciones también tendrán en cuenta las limitaciones derivadas de los niveles de agua. Impermeabilización exterior e interior para evitar posibles contaminaciones.

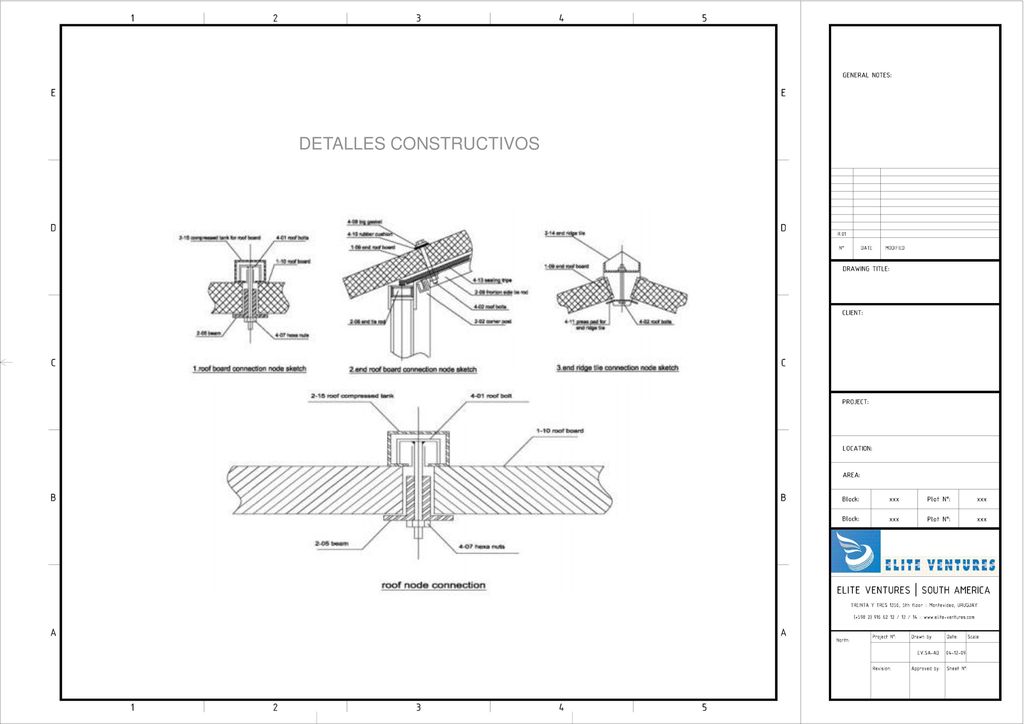

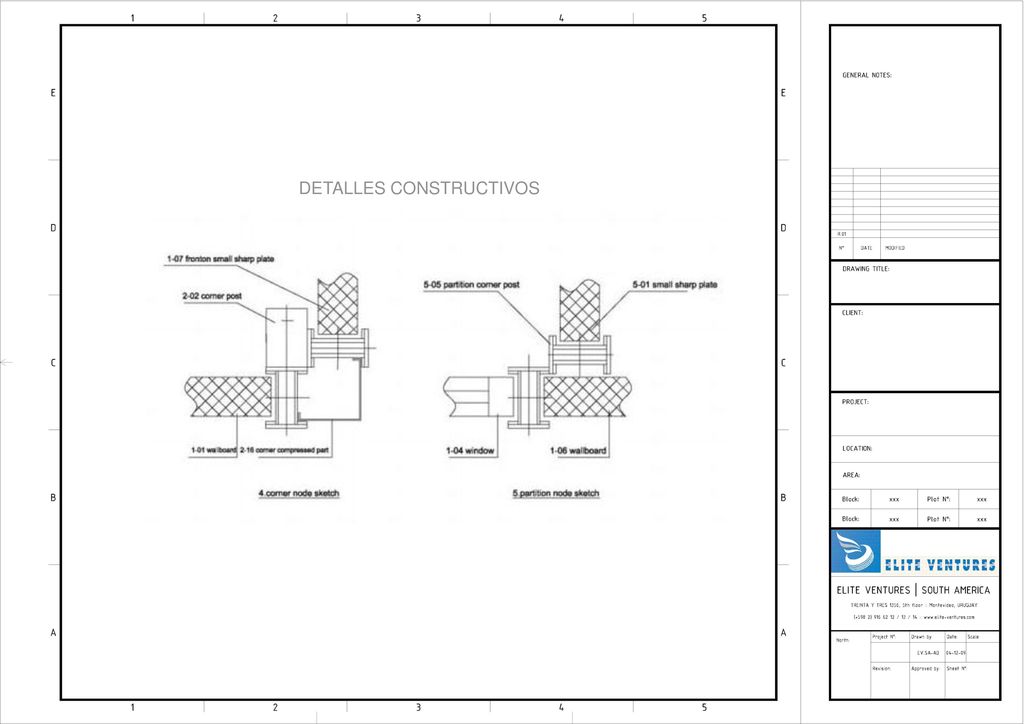

15 DETALLES CONSTRUCTIVOS

16 DETALLES CONSTRUCTIVOS

17 Intelligent Modular Construction
