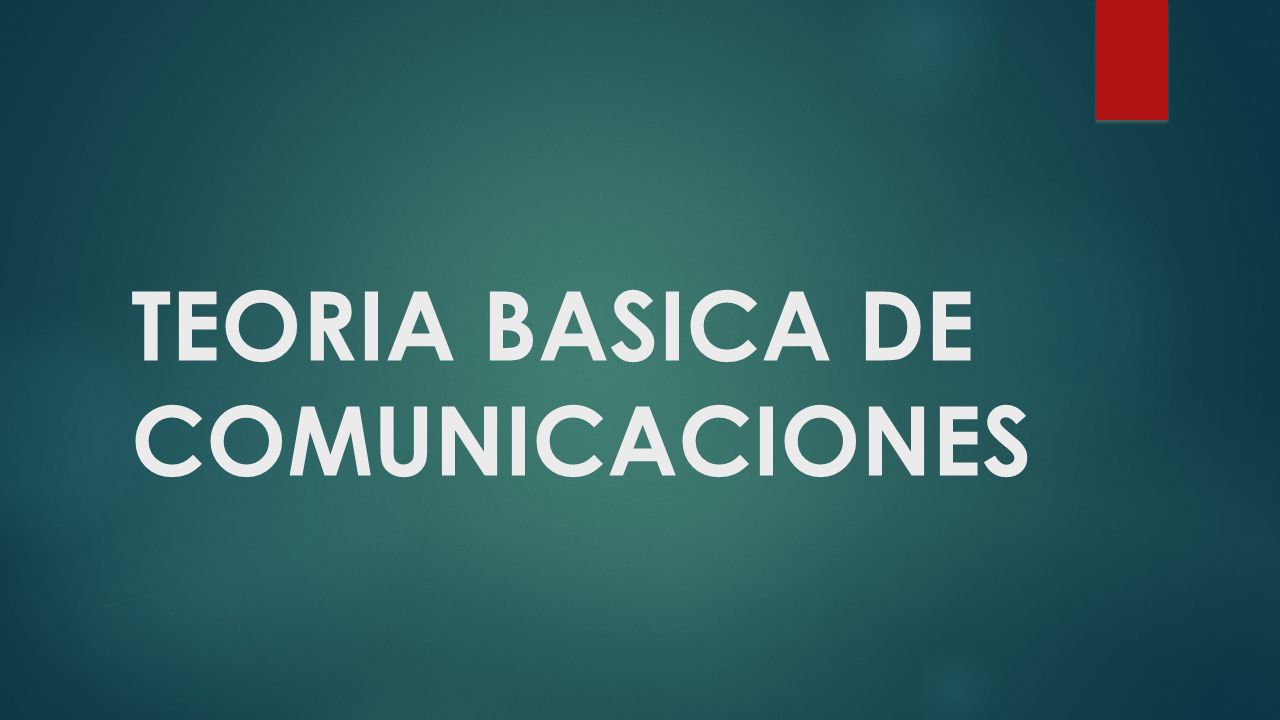

1 TEORIA BASICA DE COMUNICACIONES

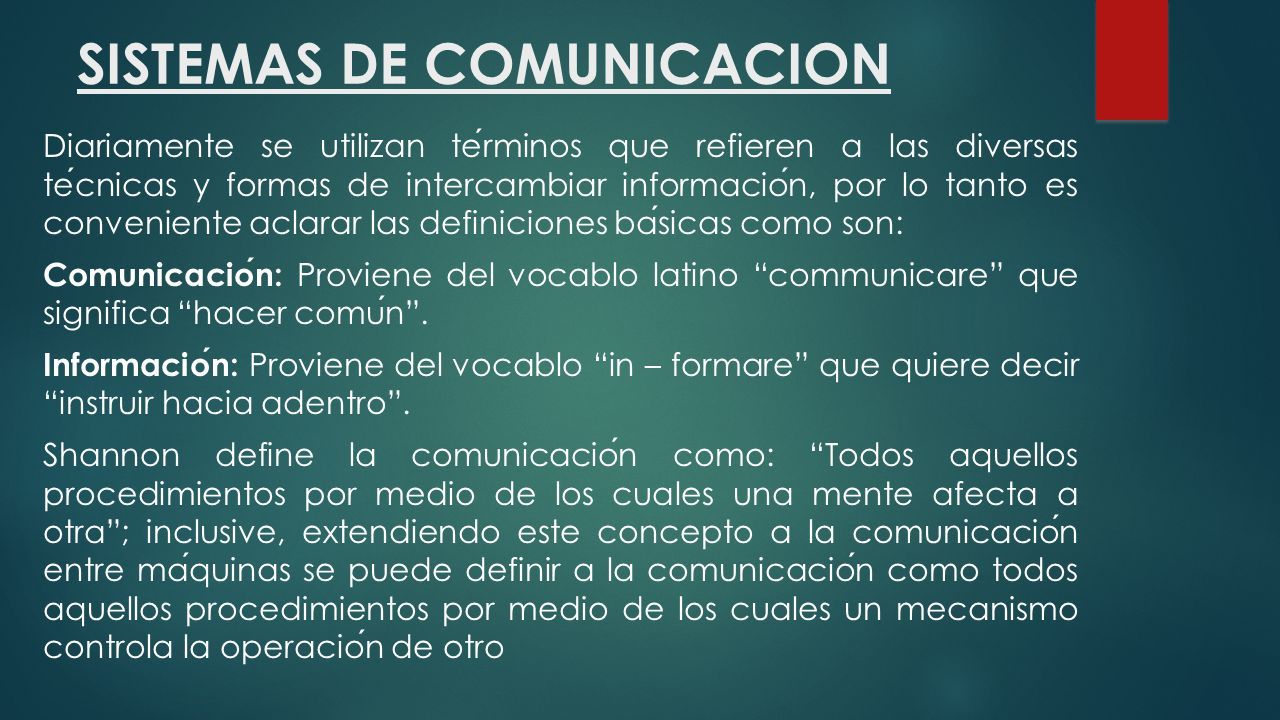

2 SISTEMAS DE COMUNICACION Diariamente se utilizan terminos que refieren a las diversas tecnicas y formas de intercambiar informacion, por lo tanto es conveniente aclarar las definiciones basicas como son: Comunicacion: Proviene del vocablo latino “communicare” que significa “hacer comun”. Informacion: Proviene del vocablo “in – formare” que quiere decir “instruir hacia adentro”. Shannon define la comunicacion como: “Todos aquellos procedimientos por medio de los cuales una mente afecta a otra”; inclusive, extendiendo este concepto a la comunicacion entre maquinas se puede definir a la comunicacion como todos aquellos procedimientos por medio de los cuales un mecanismo controla la operacion de otro

3 CARACTERISTICAS La comunicacion para cumplir su objetivo debe ser: - Rapida: Dependencia temporal de la informacion, la importancia de la informacion se disminuye conforme transcurre el tiempo, es decir, la informacion tiene valor siempre y cuando es oportuna para la toma de decisiones. - Segura: Evitar que llegue a otras personas para las cuales la informacion carece de valor o puede ser utilizada en forma inadecuada. - Veraz: Garantizar que el proceso no altere la informacion. - Economica: Garantizar que la informacion llegue a su destino con costos convenientes.

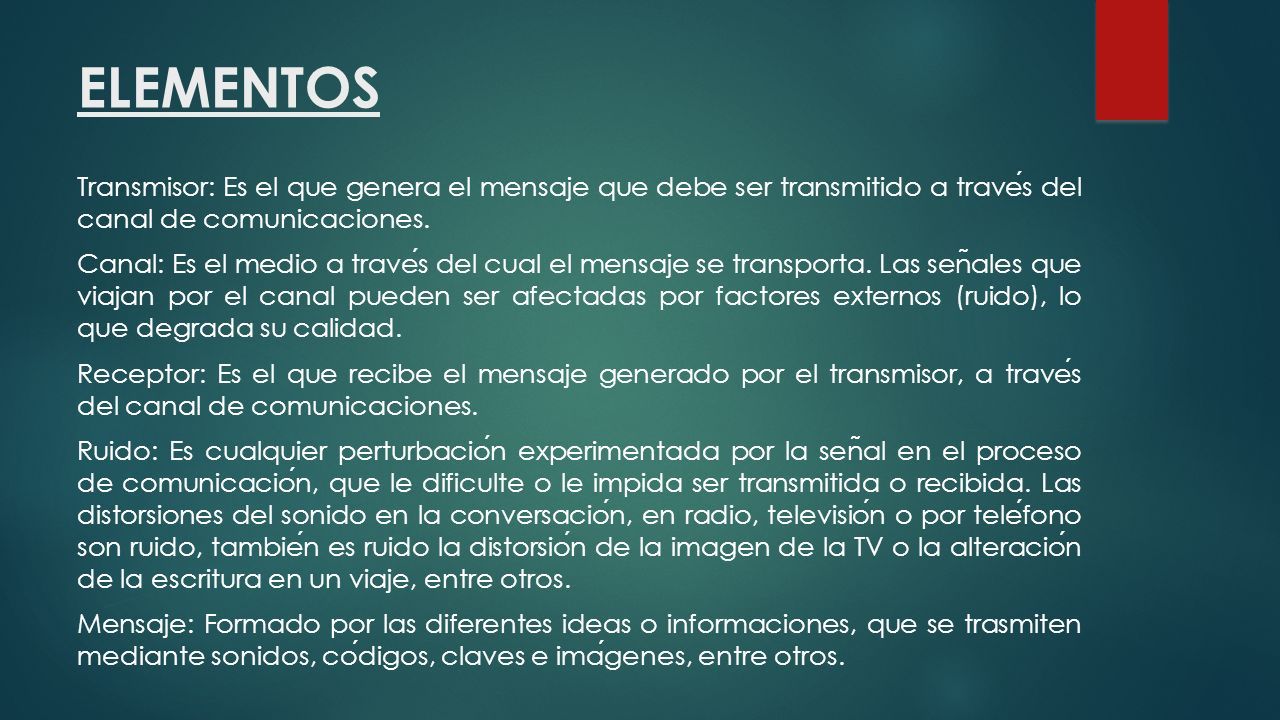

4 ELEMENTOS Transmisor: Es el que genera el mensaje que debe ser transmitido a traves del canal de comunicaciones. Canal: Es el medio a traves del cual el mensaje se transporta. Las sen ̃ ales que viajan por el canal pueden ser afectadas por factores externos (ruido), lo que degrada su calidad. Receptor: Es el que recibe el mensaje generado por el transmisor, a traves del canal de comunicaciones. Ruido: Es cualquier perturbacion experimentada por la sen ̃ al en el proceso de comunicacion, que le dificulte o le impida ser transmitida o recibida. Las distorsiones del sonido en la conversacion, en radio, television o por telefono son ruido, tambien es ruido la distorsion de la imagen de la TV o la alteracion de la escritura en un viaje, entre otros. Mensaje: Formado por las diferentes ideas o informaciones, que se trasmiten mediante sonidos, codigos, claves e imagenes, entre otros.

5 ONDAS ELECTROMAGNETICAS  En 1864 James C. Maxwell predijo la existencia y radiacion de las ondas electromagneticas y fue en 1887 cuando Heinrich Hertz, mediante ciertos experimentos con esferas cargadas a diferentes potenciales verifica la teoria de Maxwell, a partir de entonces varios investigadores y cientificos utilizan las denominadas ondas Hertzianas en beneficio de las comunicaciones.  Todo proceso ondulatorio no es mas que un transporte de energia, por lo tanto las ondas electromagneticas son el resultado de emitir un sistema de energia electrica y magnetica. Dentro del conjunto de ondas electromagneticas, conocido como espectro electromagnetico, se encuentra el “espectro radioelectrico” que por convencion se ha hecho para distribuir los distintos servicios de telecomunicaciones

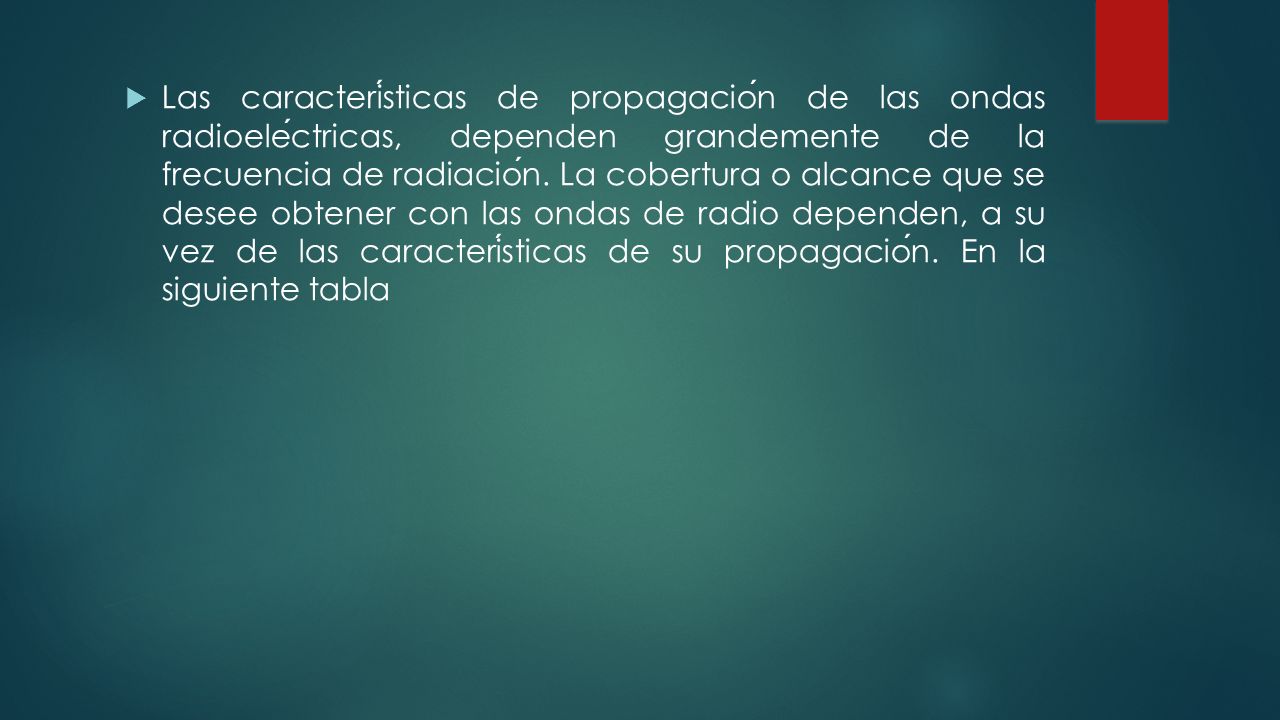

6  Las caracteristicas de propagacion de las ondas radioelectricas, dependen grandemente de la frecuencia de radiacion. La cobertura o alcance que se desee obtener con las ondas de radio dependen, a su vez de las caracteristicas de su propagacion. En la siguiente tabla

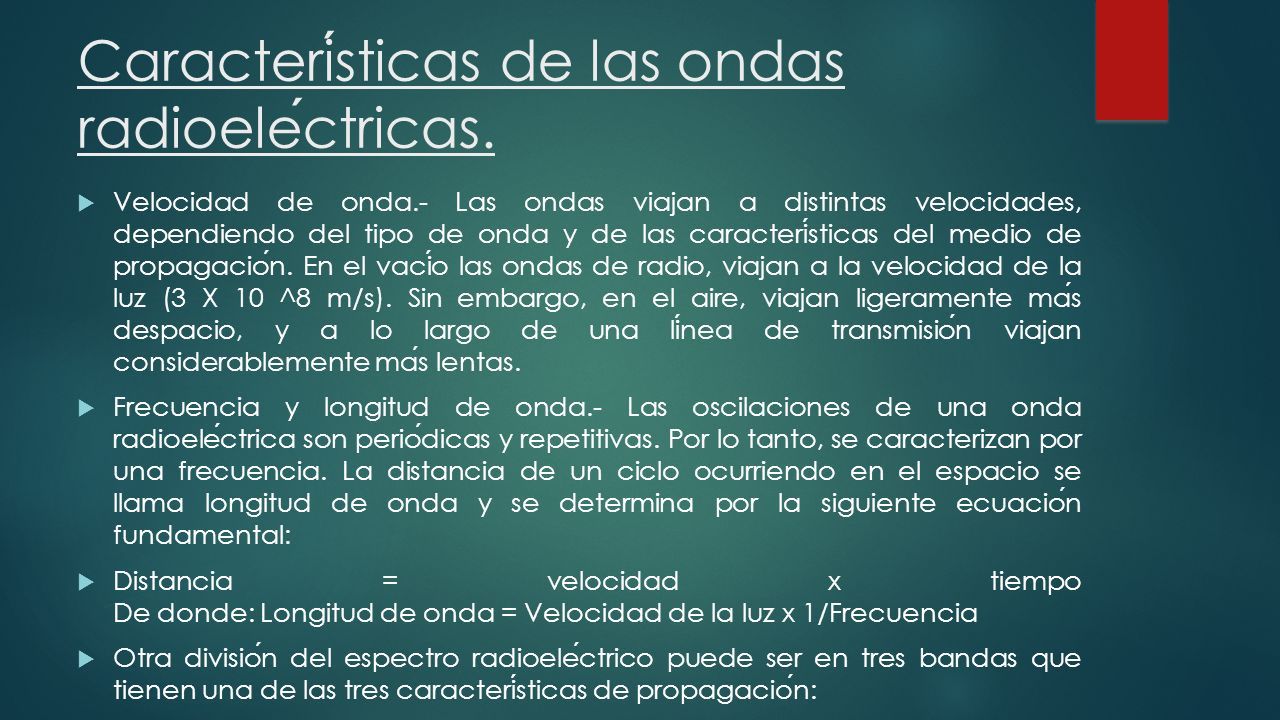

7 Caracteristicas de las ondas radioelectricas.  Velocidad de onda.- Las ondas viajan a distintas velocidades, dependiendo del tipo de onda y de las caracteristicas del medio de propagacion. En el vacio las ondas de radio, viajan a la velocidad de la luz (3 X 10 ^8 m/s). Sin embargo, en el aire, viajan ligeramente mas despacio, y a lo largo de una linea de transmision viajan considerablemente mas lentas.  Frecuencia y longitud de onda.- Las oscilaciones de una onda radioelectrica son periodicas y repetitivas. Por lo tanto, se caracterizan por una frecuencia. La distancia de un ciclo ocurriendo en el espacio se llama longitud de onda y se determina por la siguiente ecuacion fundamental:  Distancia = velocidad x tiempo De donde: Longitud de onda = Velocidad de la luz x 1/Frecuencia  Otra division del espectro radioelectrico puede ser en tres bandas que tienen una de las tres caracteristicas de propagacion:

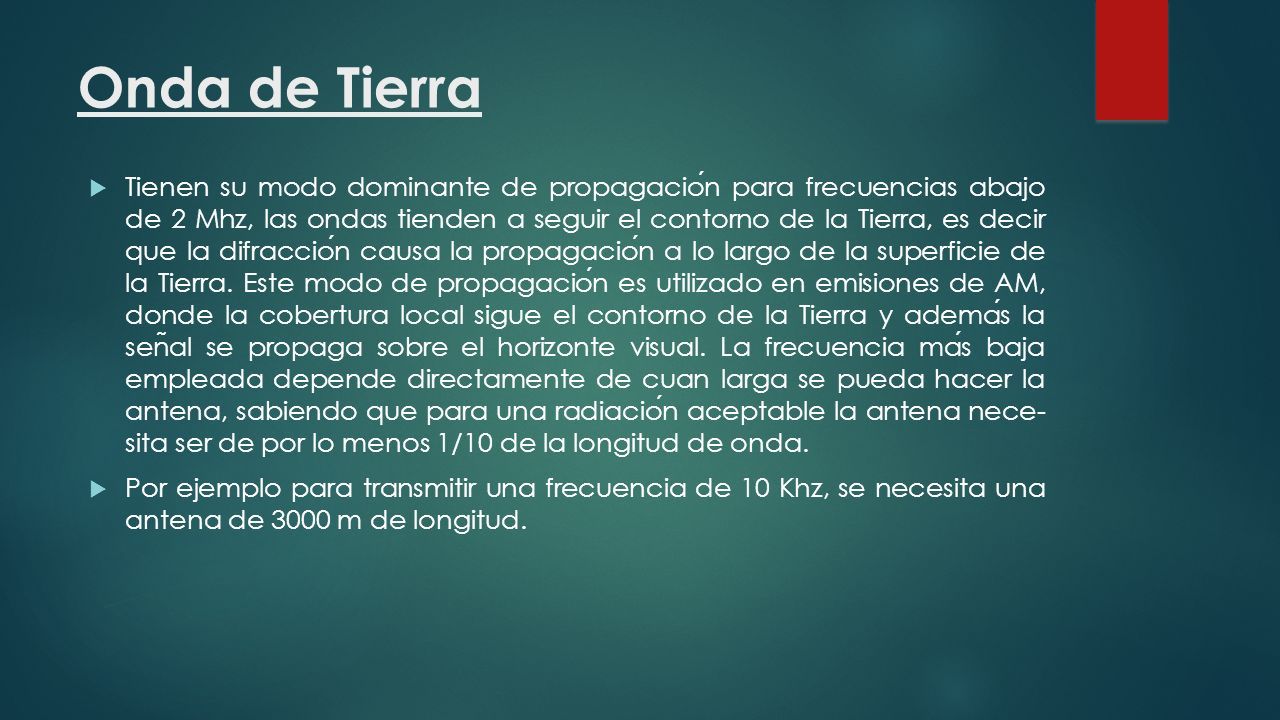

8 Onda de Tierra  Tienen su modo dominante de propagacion para frecuencias abajo de 2 Mhz, las ondas tienden a seguir el contorno de la Tierra, es decir que la difraccion causa la propagacion a lo largo de la superficie de la Tierra. Este modo de propagacion es utilizado en emisiones de AM, donde la cobertura local sigue el contorno de la Tierra y ademas la sen ̃ al se propaga sobre el horizonte visual. La frecuencia mas baja empleada depende directamente de cuan larga se pueda hacer la antena, sabiendo que para una radiacion aceptable la antena nece- sita ser de por lo menos 1/10 de la longitud de onda.  Por ejemplo para transmitir una frecuencia de 10 Khz, se necesita una antena de 3000 m de longitud.

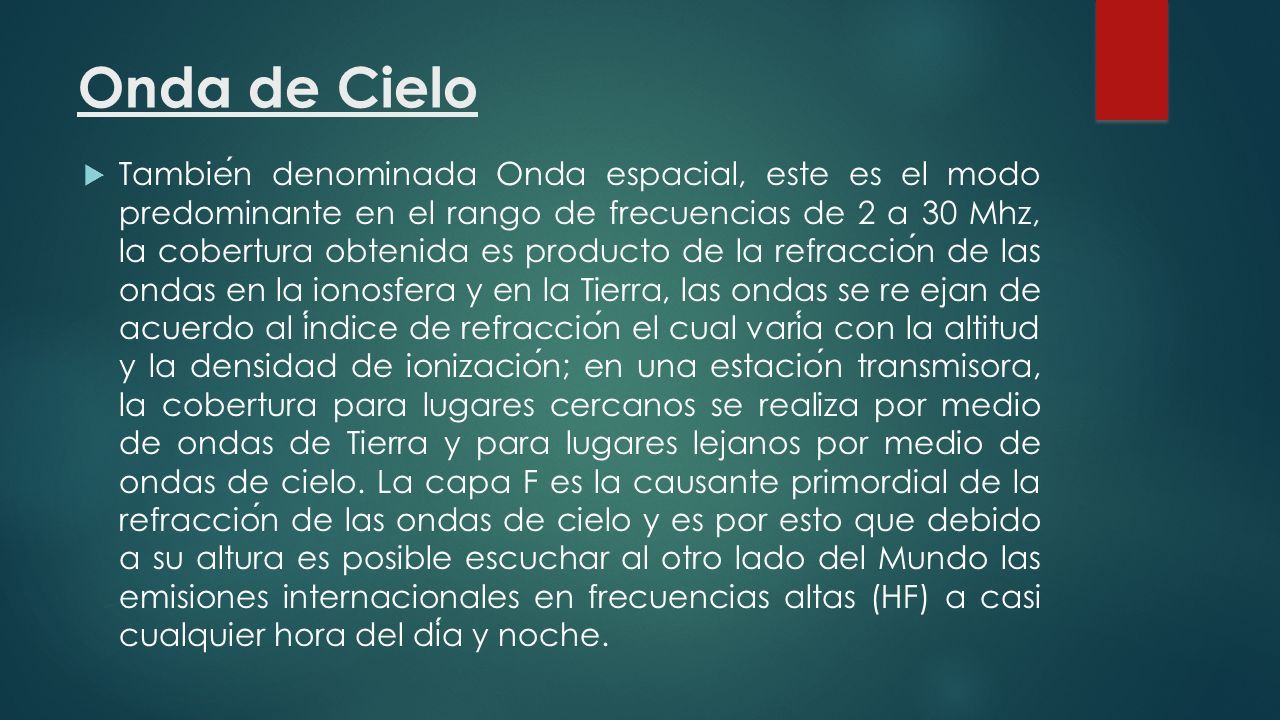

9 Onda de Cielo  Tambien denominada Onda espacial, este es el modo predominante en el rango de frecuencias de 2 a 30 Mhz, la cobertura obtenida es producto de la refraccion de las ondas en la ionosfera y en la Tierra, las ondas se re ejan de acuerdo al indice de refraccion el cual varia con la altitud y la densidad de ionizacion; en una estacion transmisora, la cobertura para lugares cercanos se realiza por medio de ondas de Tierra y para lugares lejanos por medio de ondas de cielo. La capa F es la causante primordial de la refraccion de las ondas de cielo y es por esto que debido a su altura es posible escuchar al otro lado del Mundo las emisiones internacionales en frecuencias altas (HF) a casi cualquier hora del dia y noche.

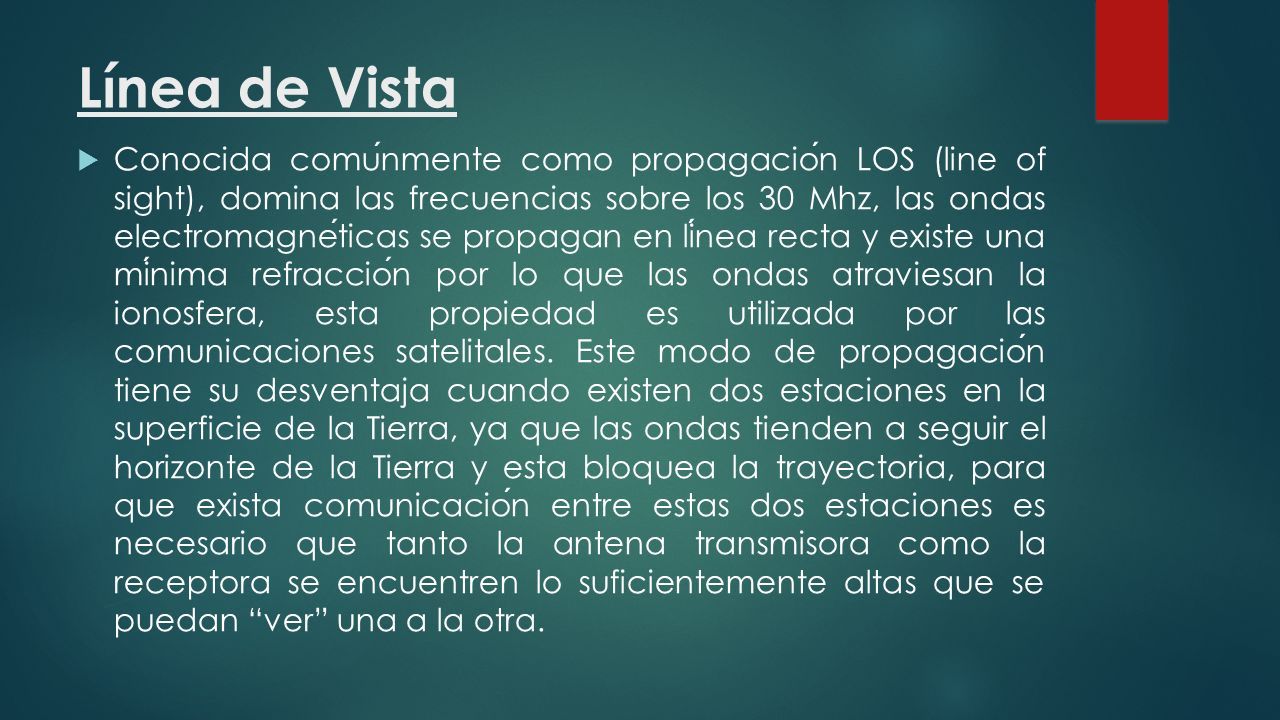

10 Línea de Vista  Conocida comunmente como propagacion LOS (line of sight), domina las frecuencias sobre los 30 Mhz, las ondas electromagneticas se propagan en linea recta y existe una minima refraccion por lo que las ondas atraviesan la ionosfera, esta propiedad es utilizada por las comunicaciones satelitales. Este modo de propagacion tiene su desventaja cuando existen dos estaciones en la superficie de la Tierra, ya que las ondas tienden a seguir el horizonte de la Tierra y esta bloquea la trayectoria, para que exista comunicacion entre estas dos estaciones es necesario que tanto la antena transmisora como la receptora se encuentren lo suficientemente altas que se puedan “ver” una a la otra.
