1 Taller de proyecto Control II
Prof.: Jorge López H. - Semestre de Otoño 2009 Fono:

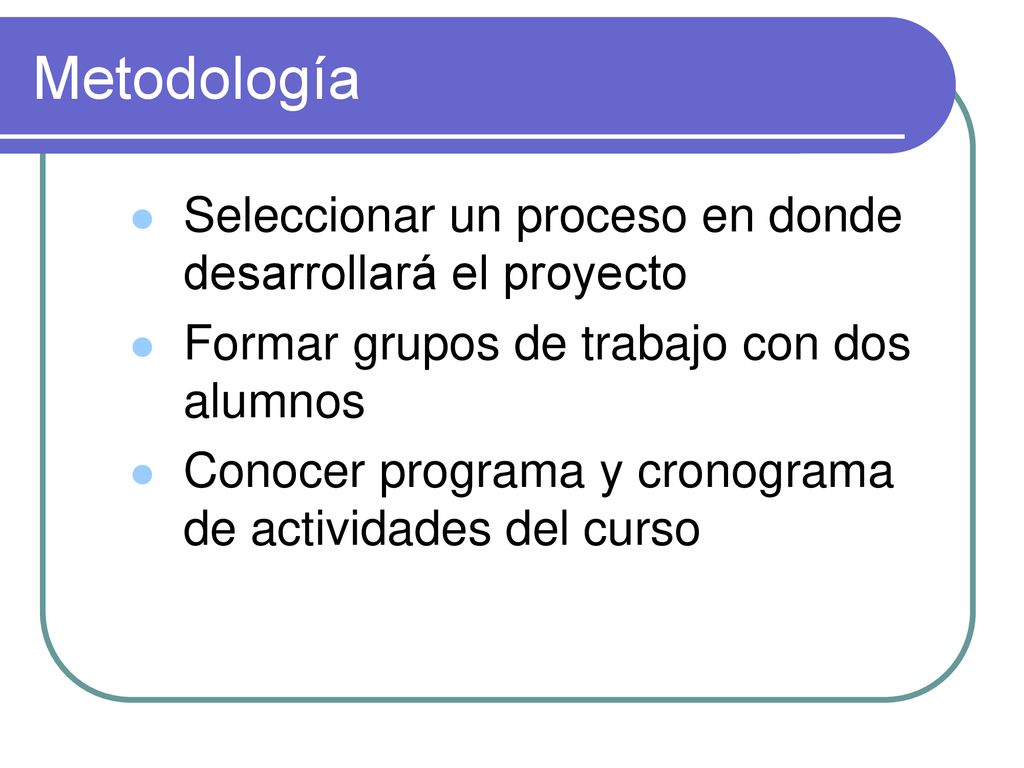

2 Metodología Seleccionar un proceso en donde desarrollará el proyecto
Formar grupos de trabajo con dos alumnos Conocer programa y cronograma de actividades del curso

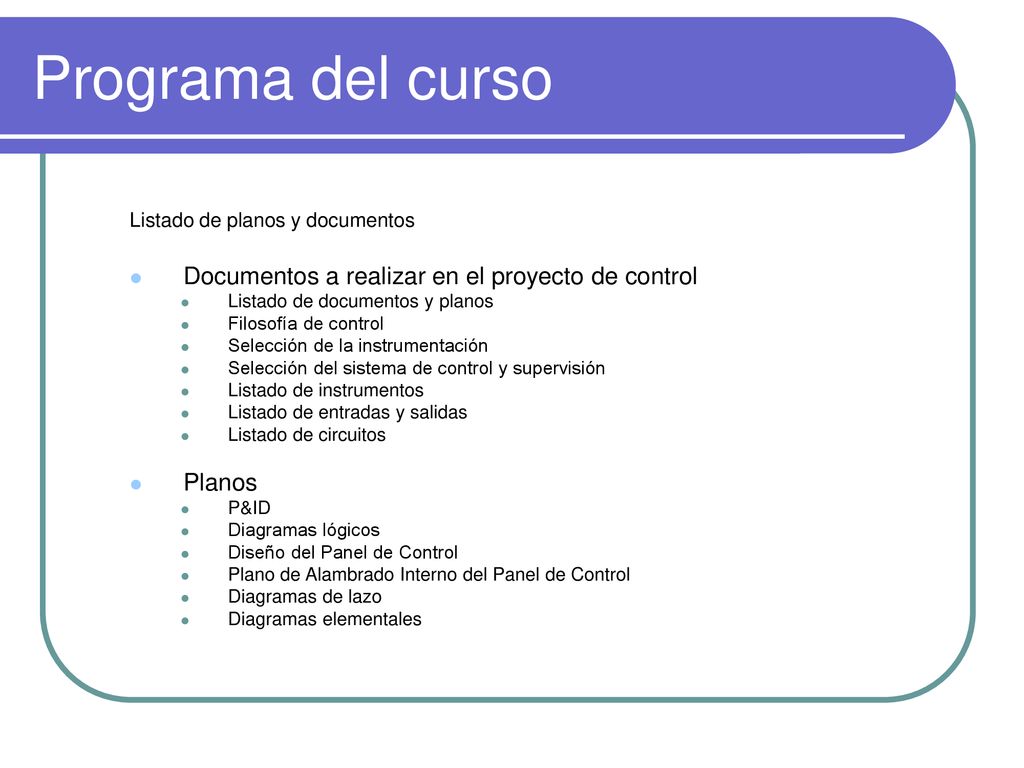

3 Programa del curso Documentos a realizar en el proyecto de control
Listado de planos y documentos Documentos a realizar en el proyecto de control Listado de documentos y planos Filosofía de control Selección de la instrumentación Selección del sistema de control y supervisión Listado de instrumentos Listado de entradas y salidas Listado de circuitos Planos P&ID Diagramas lógicos Diseño del Panel de Control Plano de Alambrado Interno del Panel de Control Diagramas de lazo Diagramas elementales

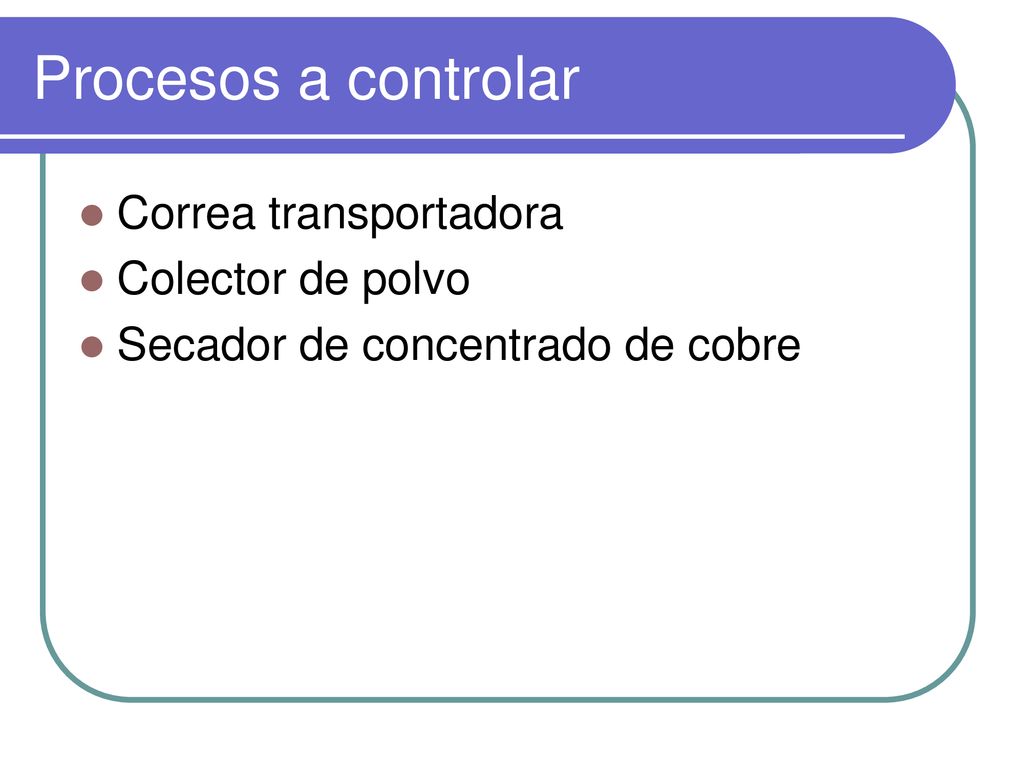

4 Procesos a controlar Correa transportadora Colector de polvo
Secador de concentrado de cobre

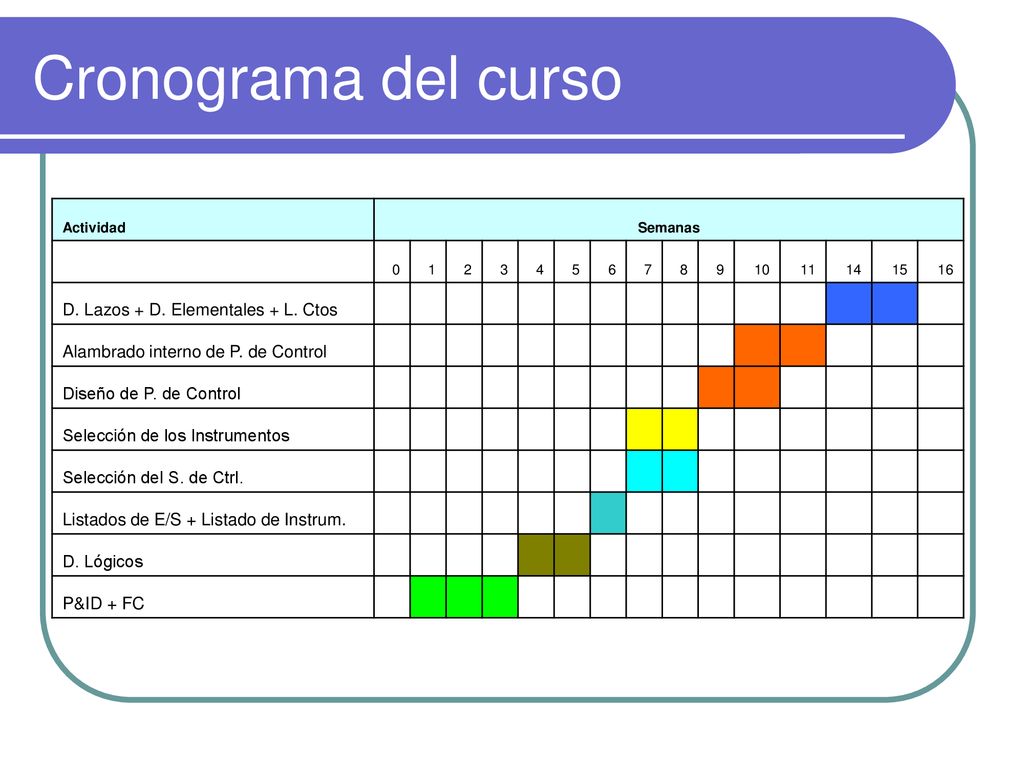

5 Cronograma del curso D. Lazos + D. Elementales + L. Ctos
Actividad Semanas 1 2 3 4 5 6 7 8 9 10 11 14 15 16 D. Lazos + D. Elementales + L. Ctos Alambrado interno de P. de Control Diseño de P. de Control Selección de los Instrumentos Selección del S. de Ctrl. Listados de E/S + Listado de Instrum. D. Lógicos P&ID + FC

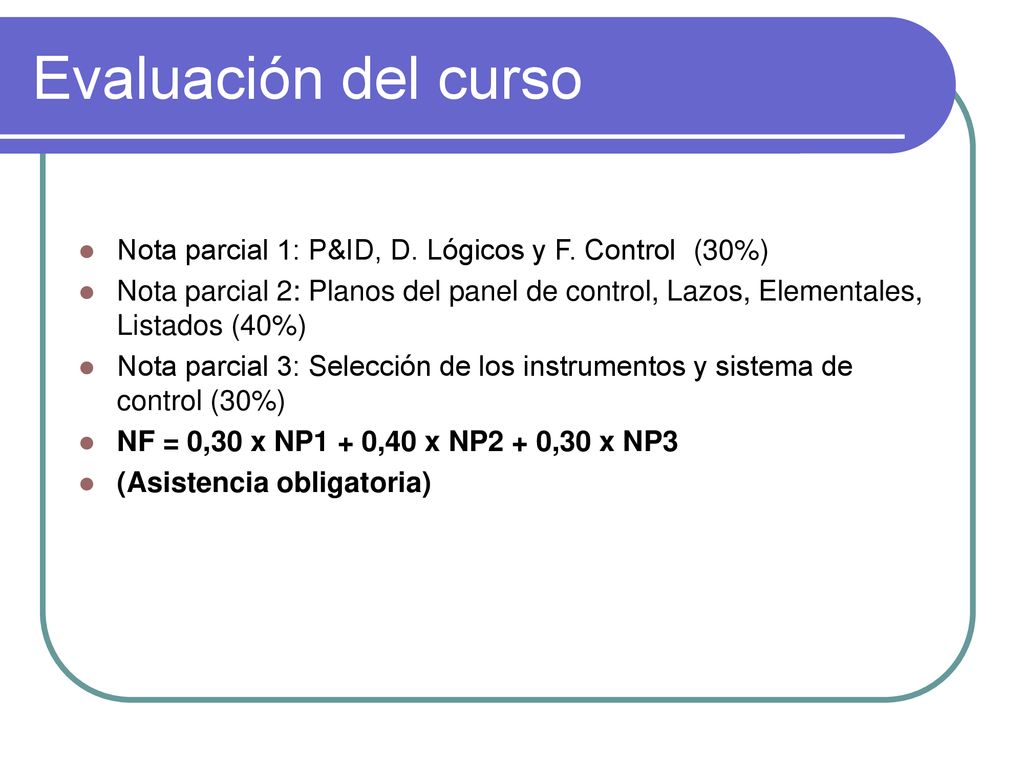

6 Evaluación del curso Nota parcial 1: P&ID, D. Lógicos y F. Control (30%) Nota parcial 2: Planos del panel de control, Lazos, Elementales, Listados (40%) Nota parcial 3: Selección de los instrumentos y sistema de control (30%) NF = 0,30 x NP1 + 0,40 x NP2 + 0,30 x NP3 (Asistencia obligatoria)
