tRABAJO fIN DE gRADO: Diseño de producto de consumo Juguete

Presentación del tema: "tRABAJO fIN DE gRADO: Diseño de producto de consumo Juguete"— Transcripción de la presentación:

1 tRABAJO fIN DE gRADO: Diseño de producto de consumo Juguete
Sandra Garrido Gimeno Tutor: Carlos Rubió Curso ETSID Grado en Ingeniería de Diseño Industrial y Desarrollo de Productos

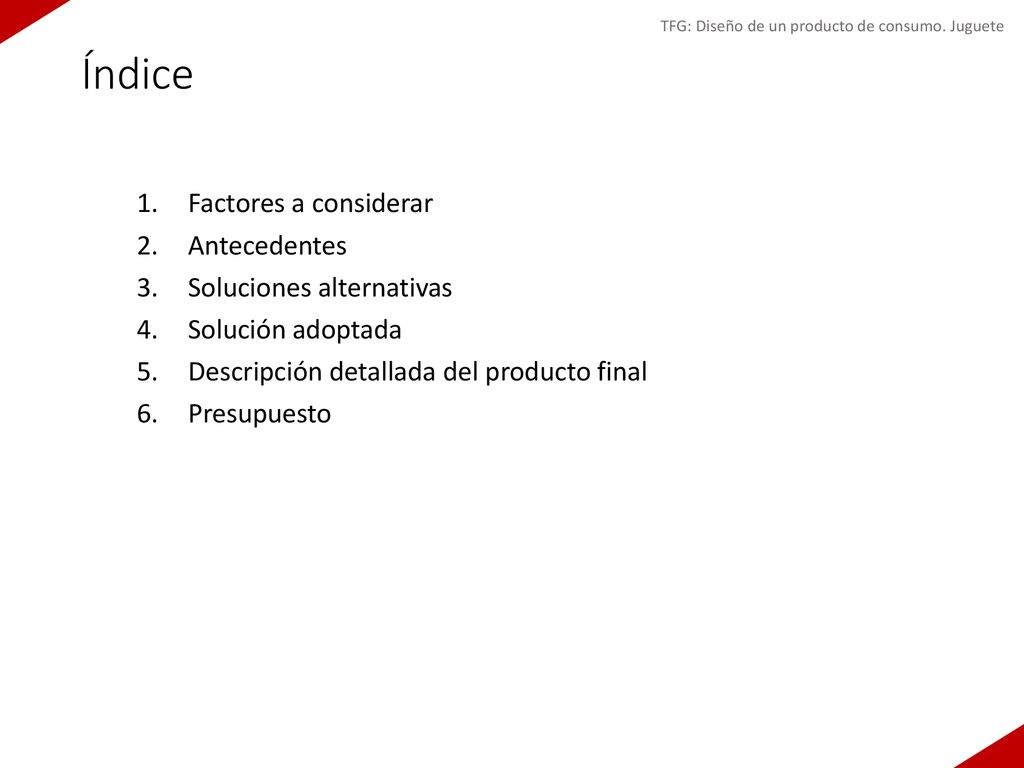

2 Índice Factores a considerar Antecedentes Soluciones alternativas
TFG: Diseño de un producto de consumo. Juguete Índice Factores a considerar Antecedentes Soluciones alternativas Solución adoptada Descripción detallada del producto final Presupuesto

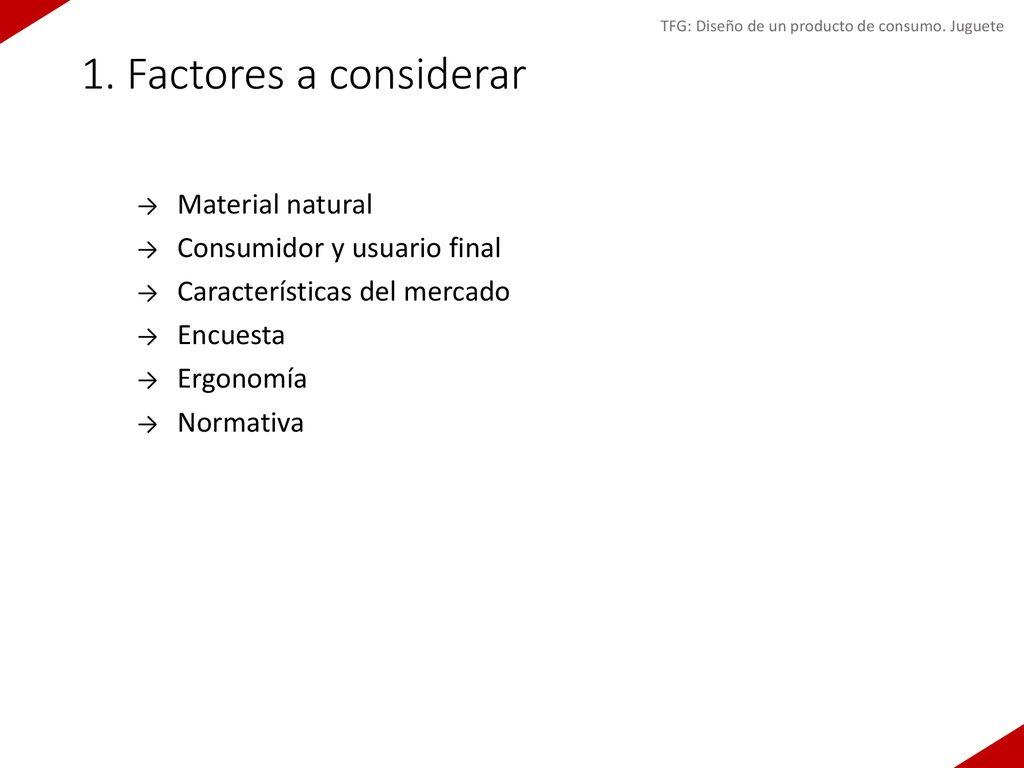

3 1. Factores a considerar Material natural Consumidor y usuario final
TFG: Diseño de un producto de consumo. Juguete 1. Factores a considerar Material natural Consumidor y usuario final Características del mercado Encuesta Ergonomía Normativa

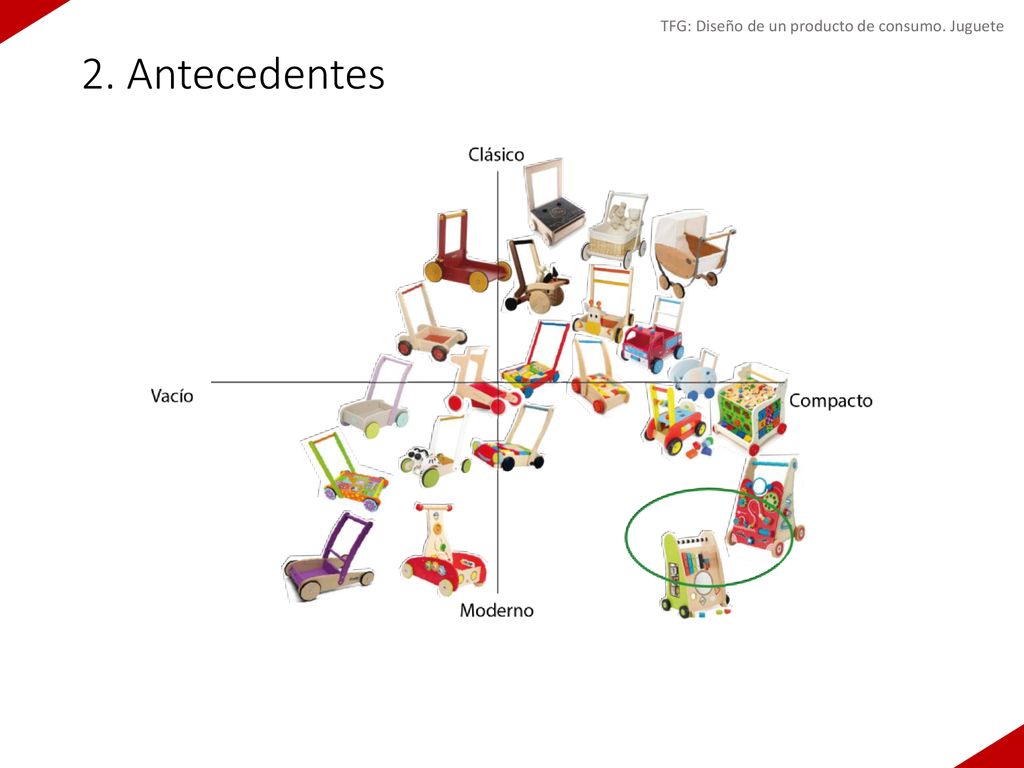

4 TFG: Diseño de un producto de consumo. Juguete
2. Antecedentes

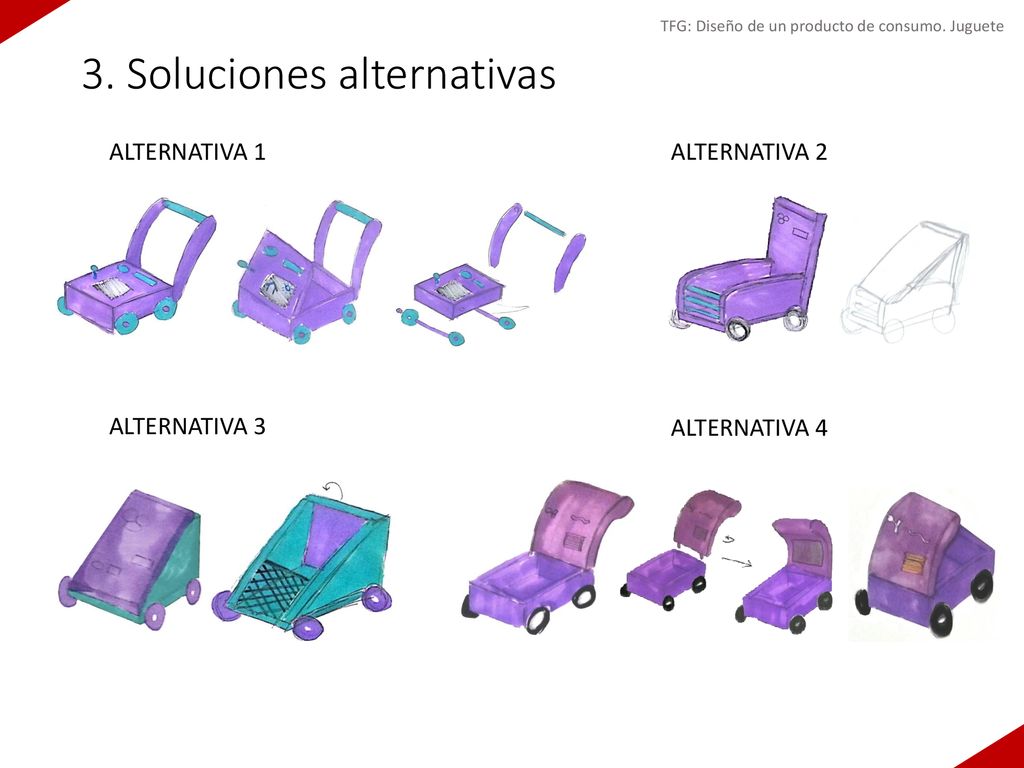

5 3. Soluciones alternativas
TFG: Diseño de un producto de consumo. Juguete 3. Soluciones alternativas

6 3. Soluciones alternativas
TFG: Diseño de un producto de consumo. Juguete 3. Soluciones alternativas ALTERNATIVA 1 ALTERNATIVA 2 ALTERNATIVA 3 ALTERNATIVA 4

7 TFG: Diseño de un producto de consumo. Juguete

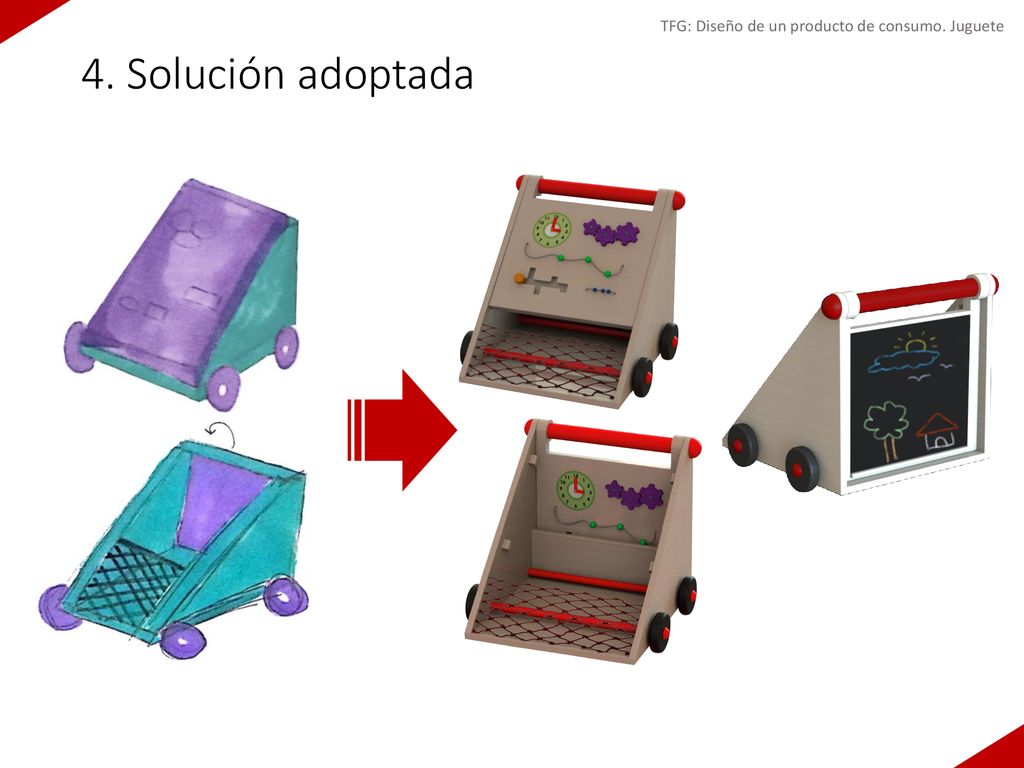

4. Solución adoptada

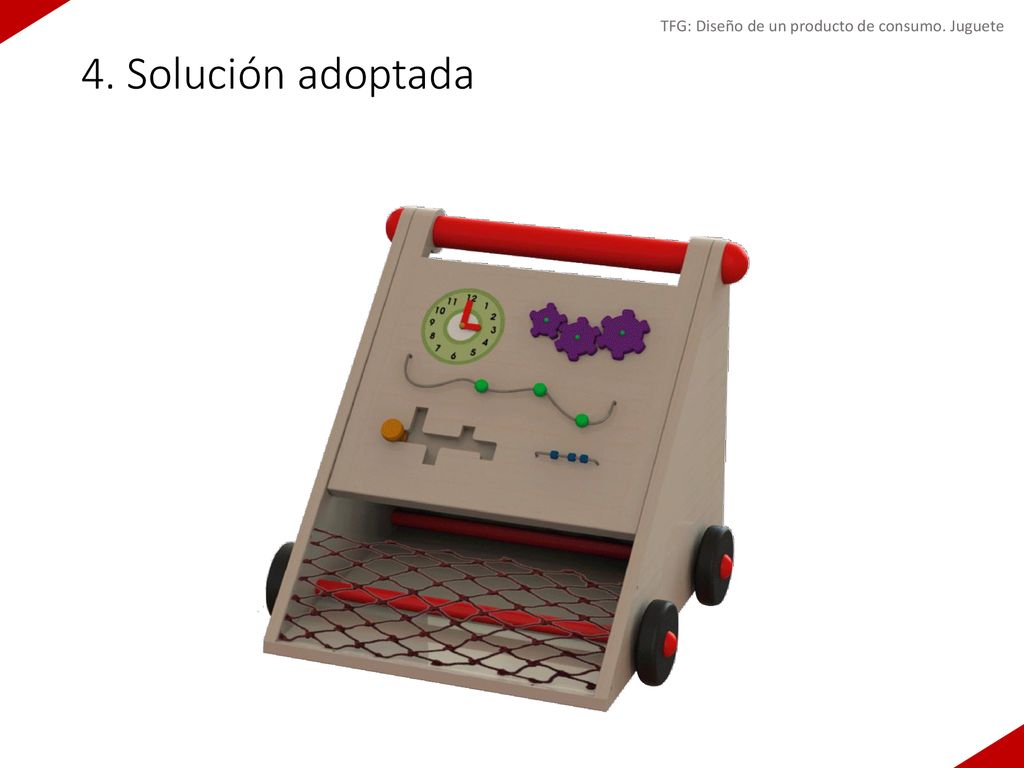

8 TFG: Diseño de un producto de consumo. Juguete
4. Solución adoptada

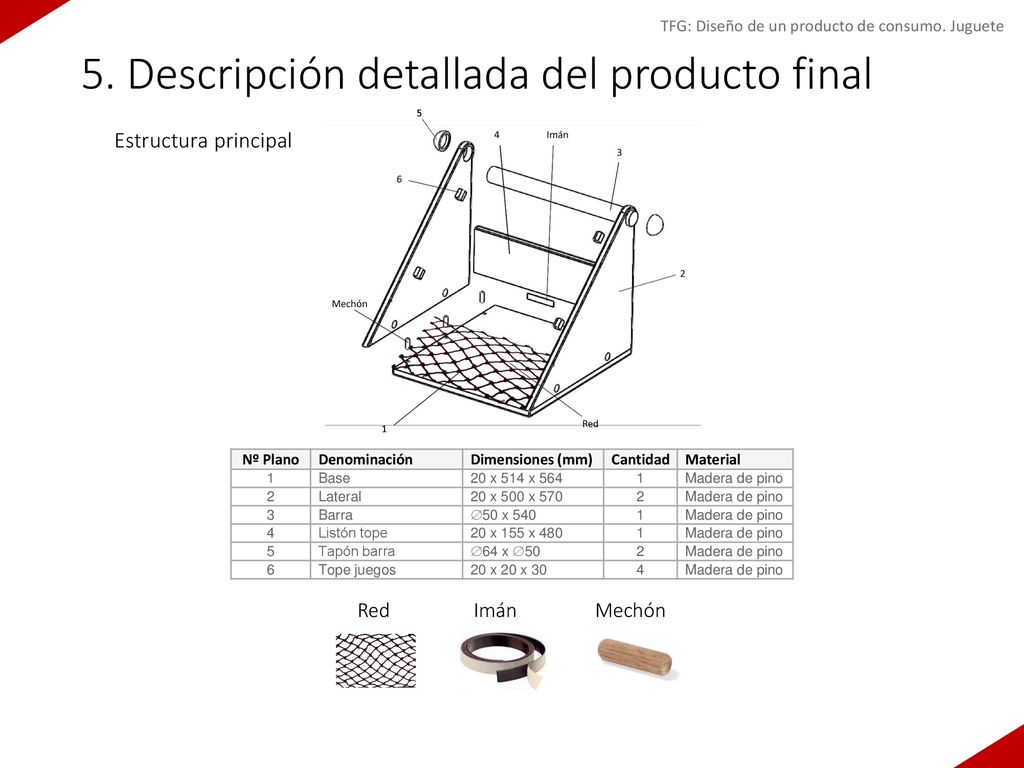

9 5. Descripción detallada del producto final
TFG: Diseño de un producto de consumo. Juguete 5. Descripción detallada del producto final Estructura principal Nº Plano Denominación Dimensiones (mm) Cantidad Material 1 Base 20 x 514 x 564 Madera de pino 2 Lateral 20 x 500 x 570 3 Barra 50 x 540 4 Listón tope 20 x 155 x 480 5 Tapón barra 64 x 50 6 Tope juegos 20 x 20 x 30 Red Imán Mechón

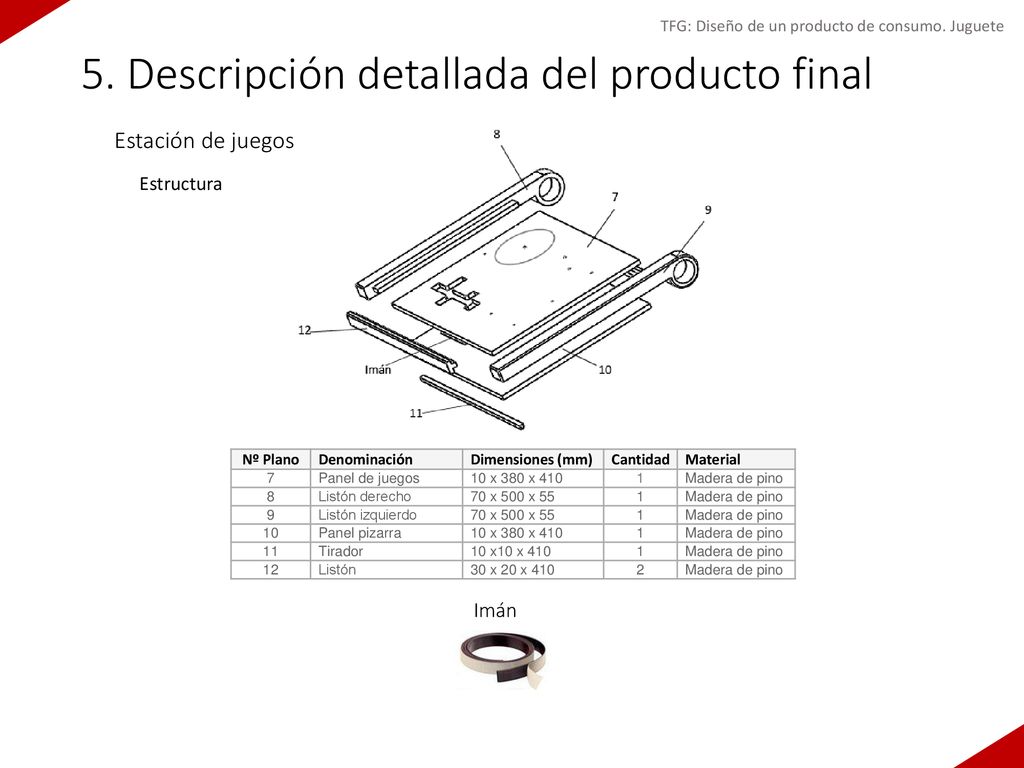

10 5. Descripción detallada del producto final
TFG: Diseño de un producto de consumo. Juguete 5. Descripción detallada del producto final Estación de juegos Estructura Nº Plano Denominación Dimensiones (mm) Cantidad Material 7 Panel de juegos 10 x 380 x 410 1 Madera de pino 8 Listón derecho 70 x 500 x 55 9 Listón izquierdo 10 Panel pizarra 11 Tirador 10 x10 x 410 12 Listón 30 x 20 x 410 2 Imán

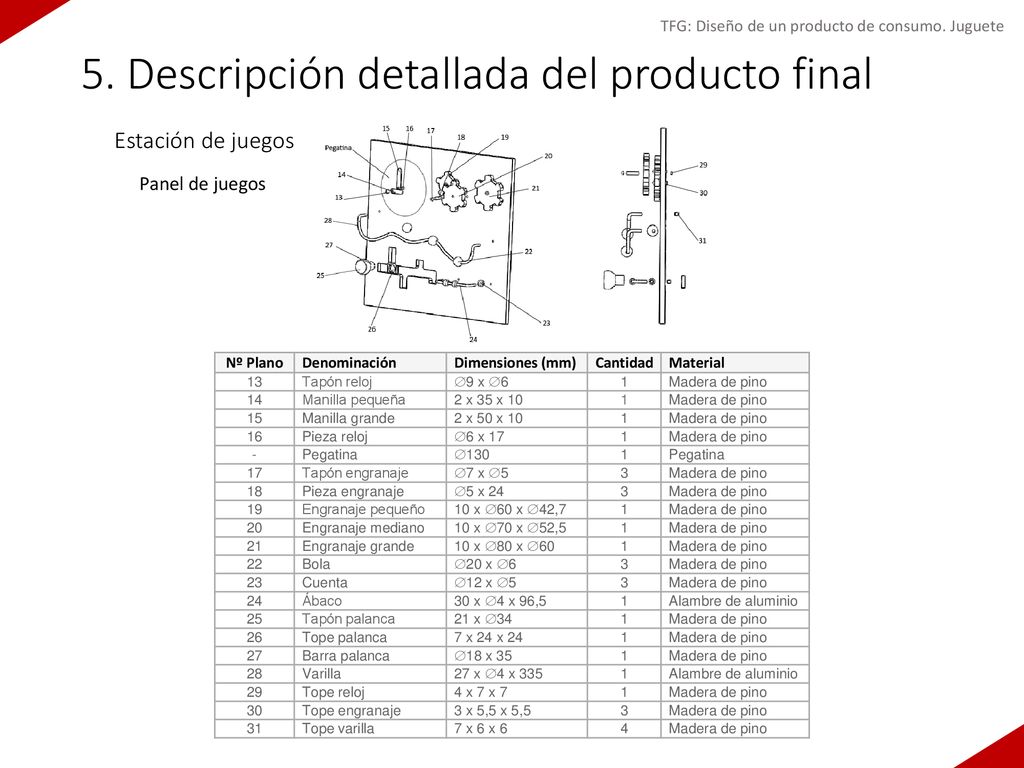

11 5. Descripción detallada del producto final
TFG: Diseño de un producto de consumo. Juguete 5. Descripción detallada del producto final Estación de juegos Panel de juegos Nº Plano Denominación Dimensiones (mm) Cantidad Material 13 Tapón reloj 9 x 6 1 Madera de pino 14 Manilla pequeña 2 x 35 x 10 15 Manilla grande 2 x 50 x 10 16 Pieza reloj 6 x 17 - Pegatina 130 17 Tapón engranaje 7 x 5 3 18 Pieza engranaje 5 x 24 19 Engranaje pequeño 10 x 60 x 42,7 20 Engranaje mediano 10 x 70 x 52,5 21 Engranaje grande 10 x 80 x 60 22 Bola 20 x 6 23 Cuenta 12 x 5 24 Ábaco 30 x 4 x 96,5 Alambre de aluminio 25 Tapón palanca 21 x 34 26 Tope palanca 7 x 24 x 24 27 Barra palanca 18 x 35 28 Varilla 27 x 4 x 335 29 Tope reloj 4 x 7 x 7 30 Tope engranaje 3 x 5,5 x 5,5 31 Tope varilla 7 x 6 x 6 4

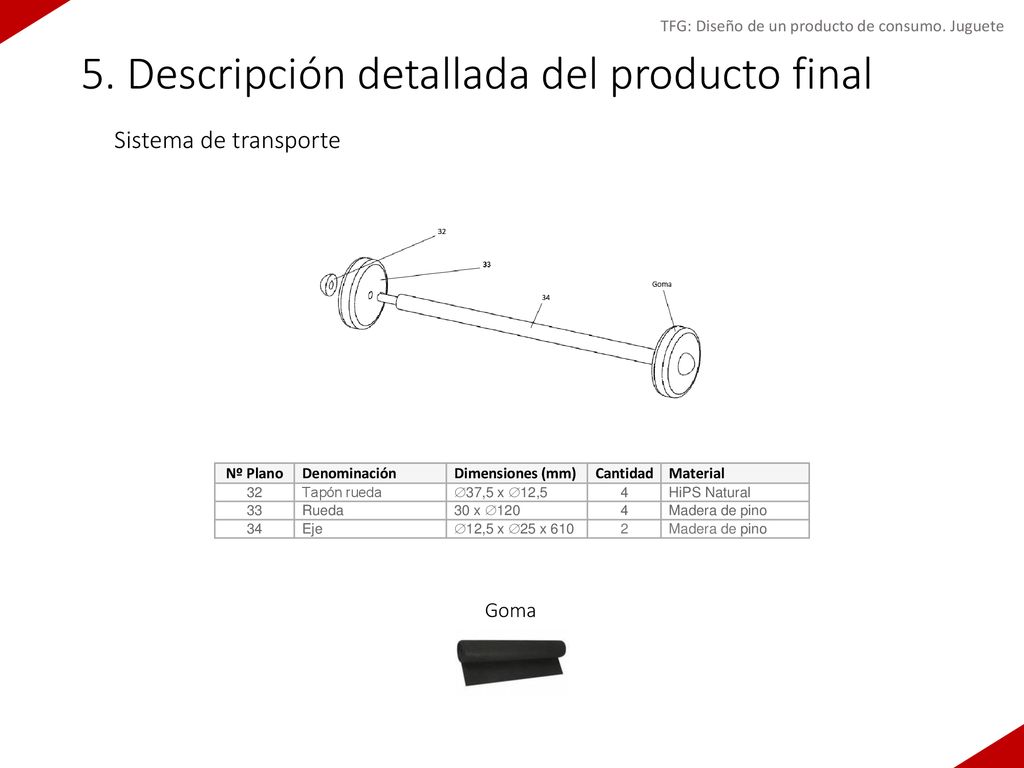

12 5. Descripción detallada del producto final
TFG: Diseño de un producto de consumo. Juguete 5. Descripción detallada del producto final Sistema de transporte Nº Plano Denominación Dimensiones (mm) Cantidad Material 32 Tapón rueda 37,5 x 12,5 4 HiPS Natural 33 Rueda 30 x 120 Madera de pino 34 Eje 12,5 x 25 x 610 2 Goma

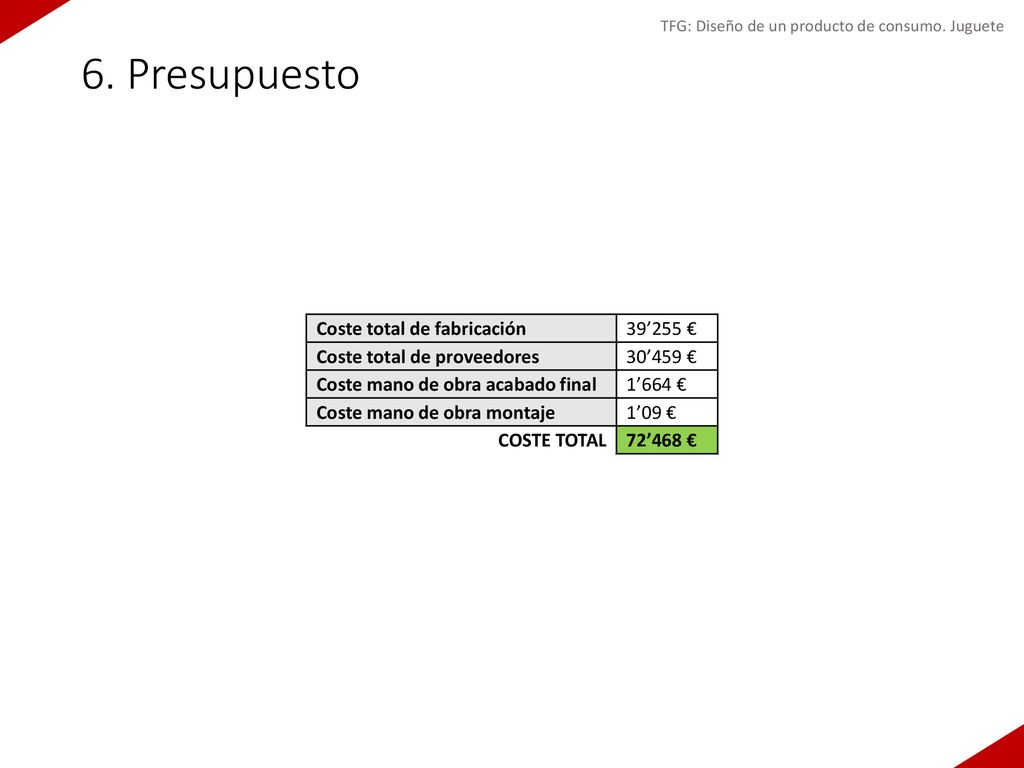

13 6. Presupuesto Coste total de fabricación 39’255 €
TFG: Diseño de un producto de consumo. Juguete 6. Presupuesto Coste total de fabricación 39’255 € Coste total de proveedores 30’459 € Coste mano de obra acabado final 1’664 € Coste mano de obra montaje 1’09 € COSTE TOTAL 72’468 €

14 tRABAJO fIN DE gRADO: Diseño de producto de consumo Juguete
Sandra Garrido Gimeno Tutor: Carlos Rubió Curso ETSID Grado en Ingeniería de Diseño Industrial y Desarrollo de Productos
