PROGRAMACIÓN KUKA KR9 K900 EN GRASSHOPPER
Presentación final-Juan Pablo Fuenzalida
2

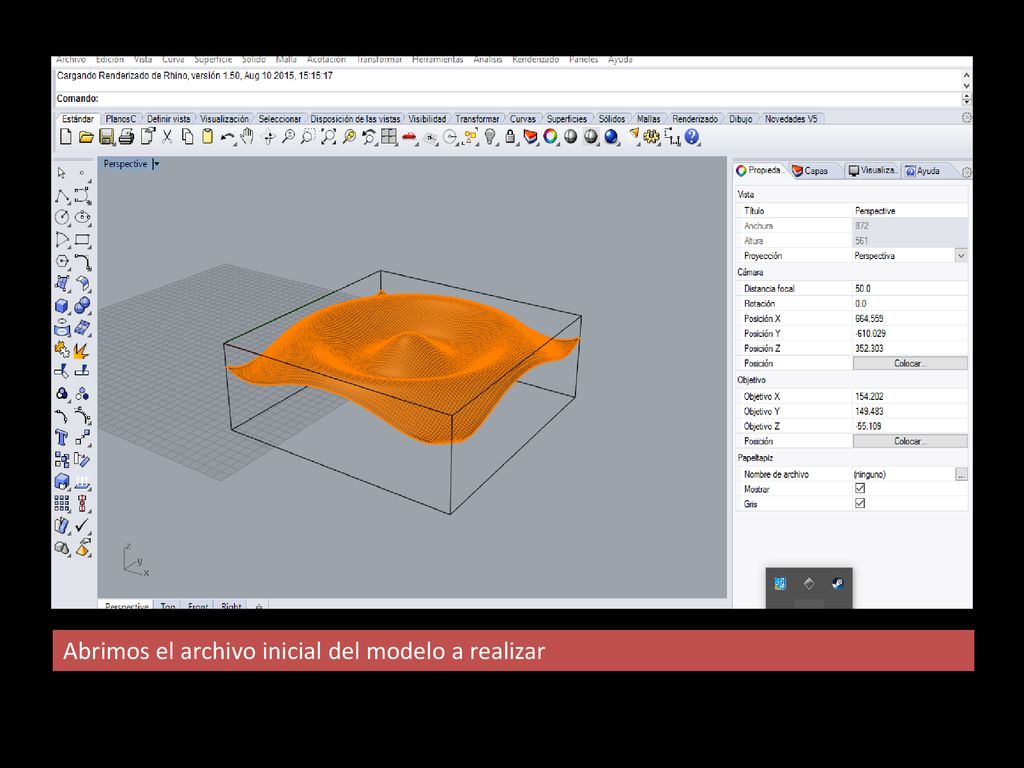

Abrimos el archivo inicial del modelo a realizar
3

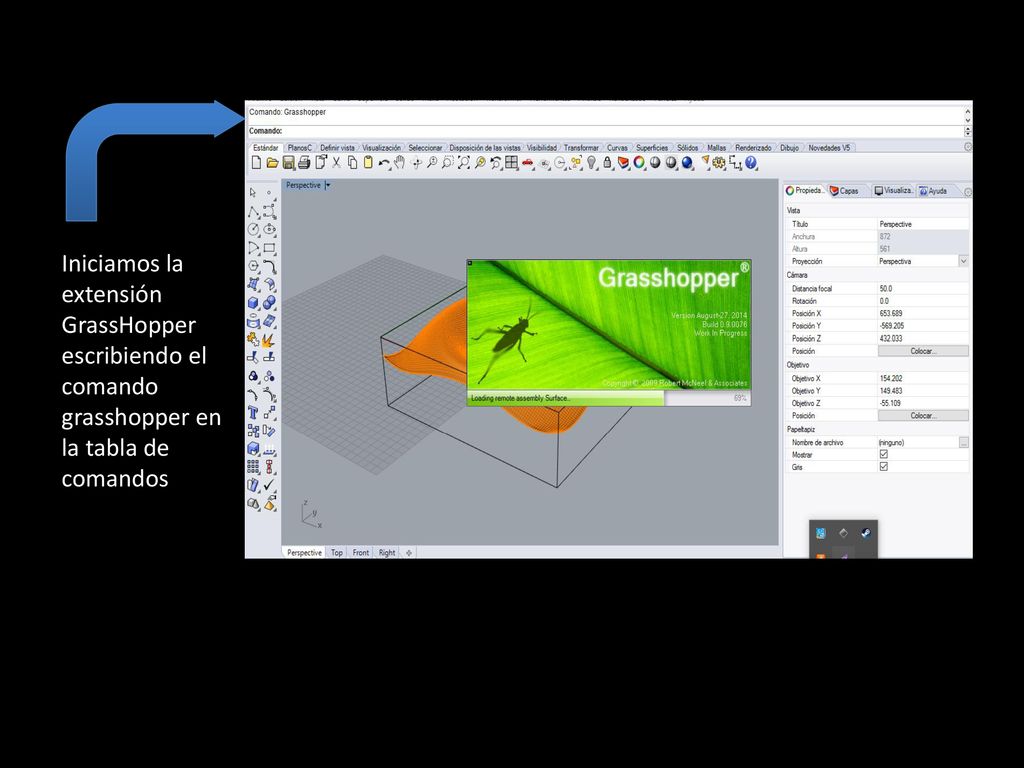

Iniciamos la extensión GrassHopper escribiendo el comando grasshopper en la tabla de comandos
4

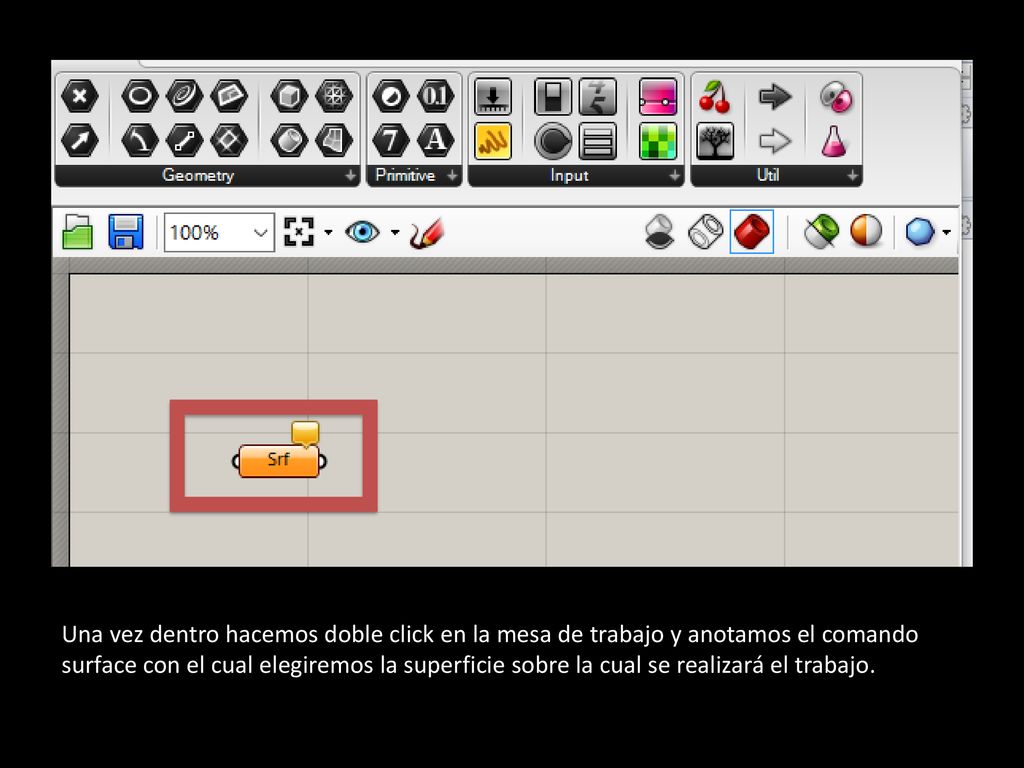

Una vez dentro hacemos doble click en la mesa de trabajo y anotamos el comando surface con el cual elegiremos la superficie sobre la cual se realizará el trabajo.
5

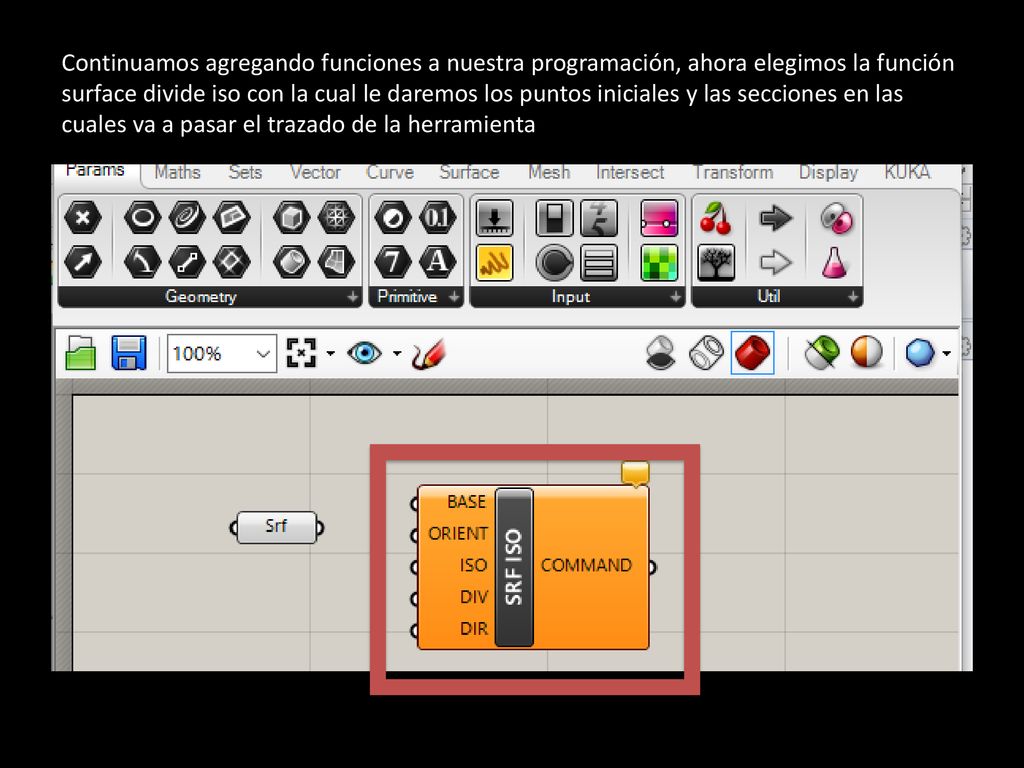

Continuamos agregando funciones a nuestra programación, ahora elegimos la función surface divide iso con la cual le daremos los puntos iniciales y las secciones en las cuales va a pasar el trazado de la herramienta
6

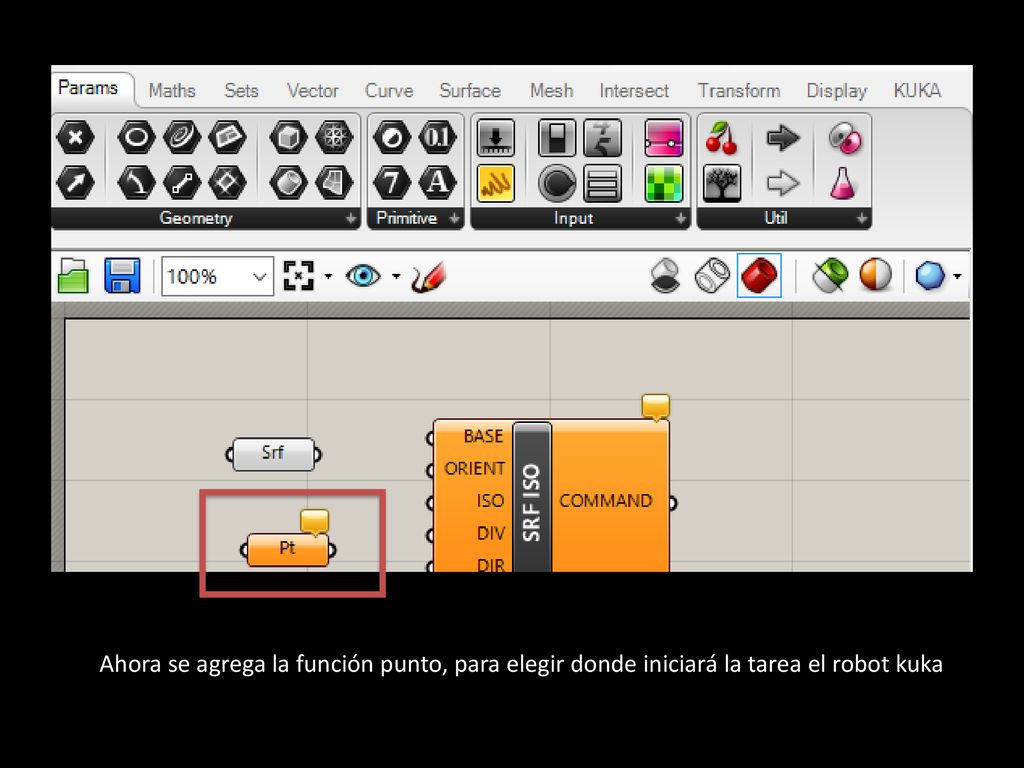

Ahora se agrega la función punto, para elegir donde iniciará la tarea el robot kuka
7
Se agregan dos sliders con los cuales se controlará cuantas divisiones en cuadricula se generaran en la superficie, posteriormente unimos el superficie a la base, el punto a la orientación y los sliders.
8

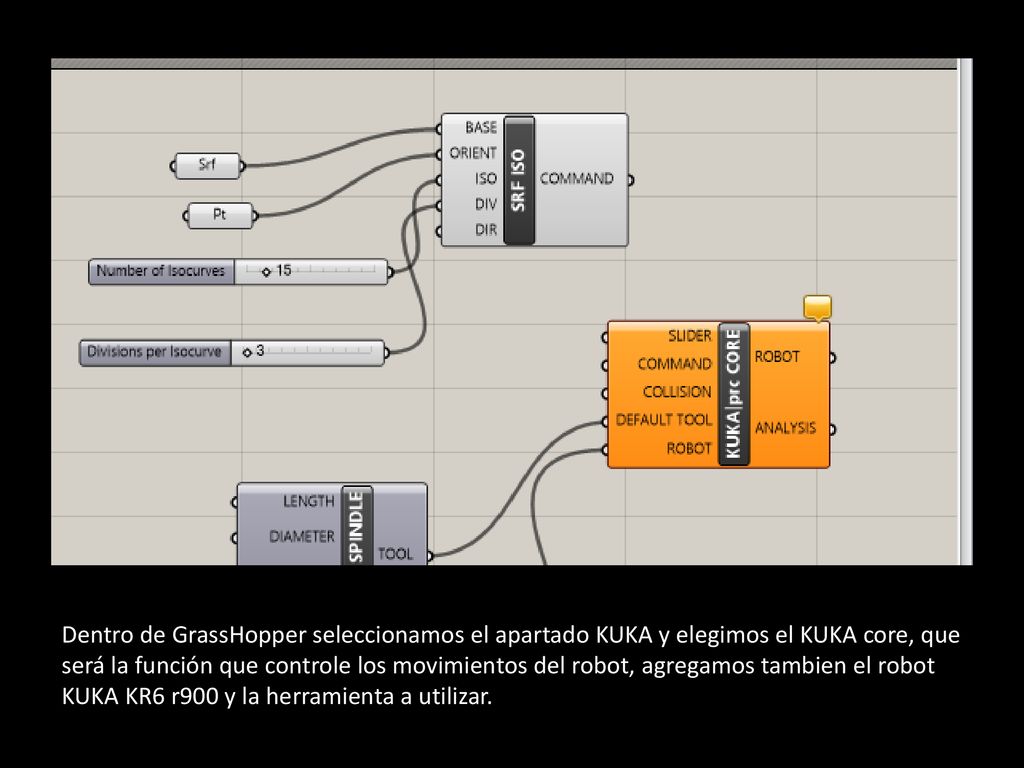

Dentro de GrassHopper seleccionamos el apartado KUKA y elegimos el KUKA core, que será la función que controle los movimientos del robot, agregamos tambien el robot KUKA KR6 r900 y la herramienta a utilizar.
9
Inmediatamente después aparecerá el robot sobre el eje de coordenadas 0,0,0
10

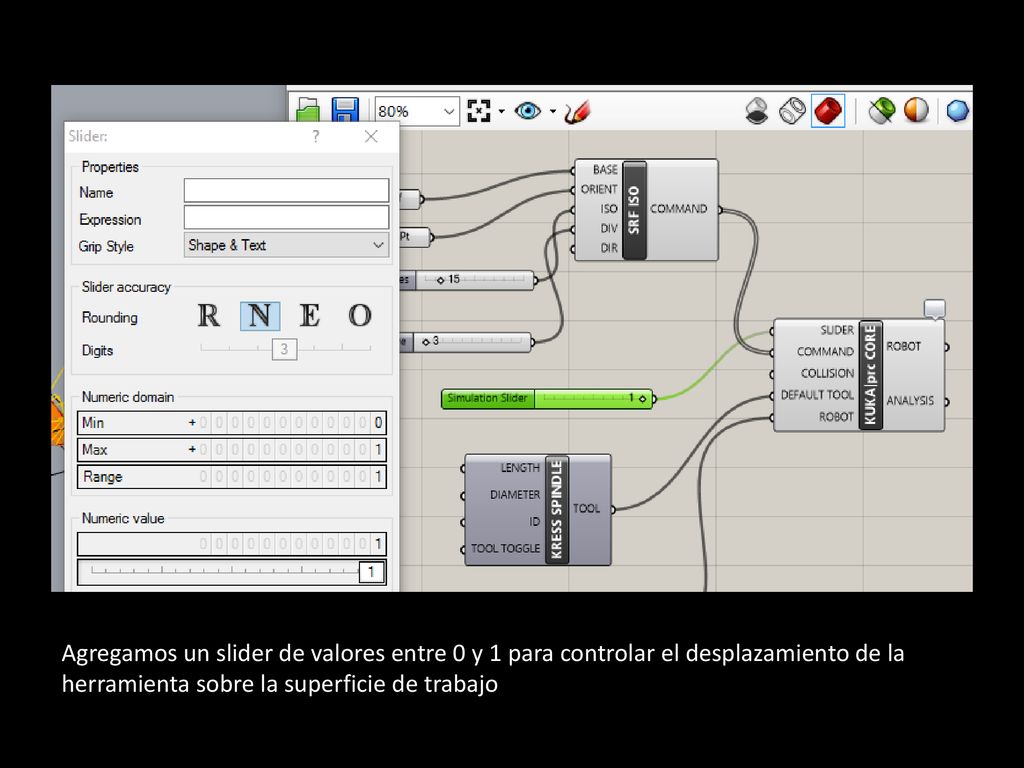

Agregamos un slider de valores entre 0 y 1 para controlar el desplazamiento de la herramienta sobre la superficie de trabajo
11

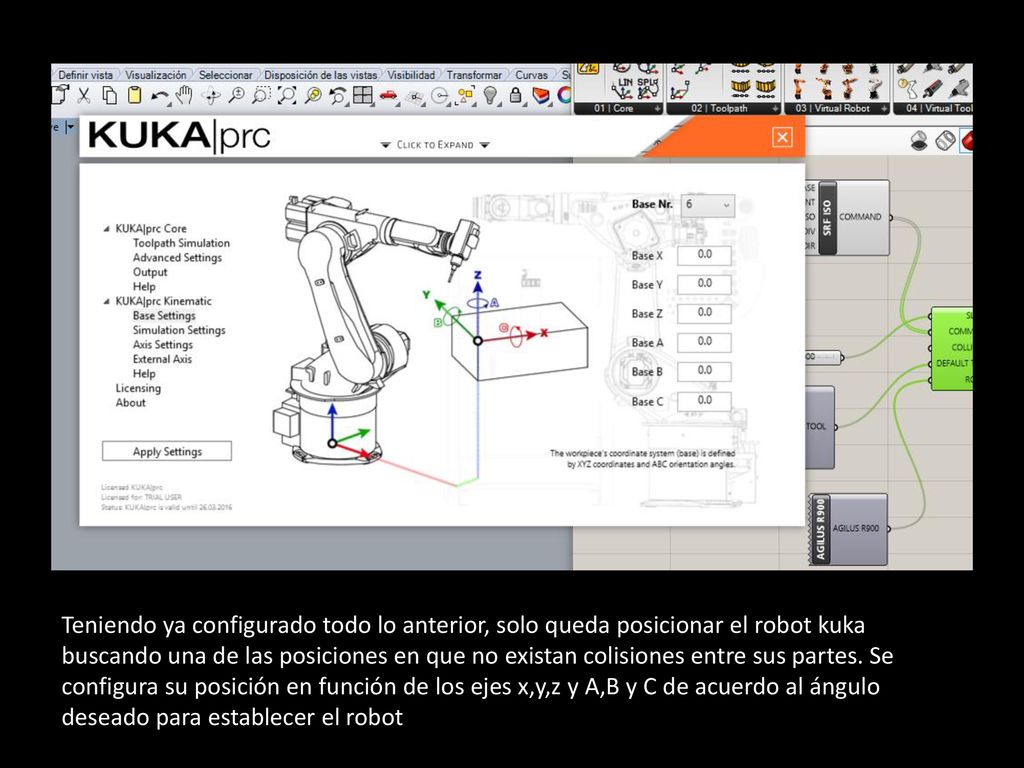

Teniendo ya configurado todo lo anterior, solo queda posicionar el robot kuka buscando una de las posiciones en que no existan colisiones entre sus partes. Se configura su posición en función de los ejes x,y,z y A,B y C de acuerdo al ángulo deseado para establecer el robot
12
Una vez establecido un punto donde el robot Kuka no colisione se establece el largo y el ancho de la fresa a utilizar de acuerdo a la medida de las divisiones elegidas anteriormente
13

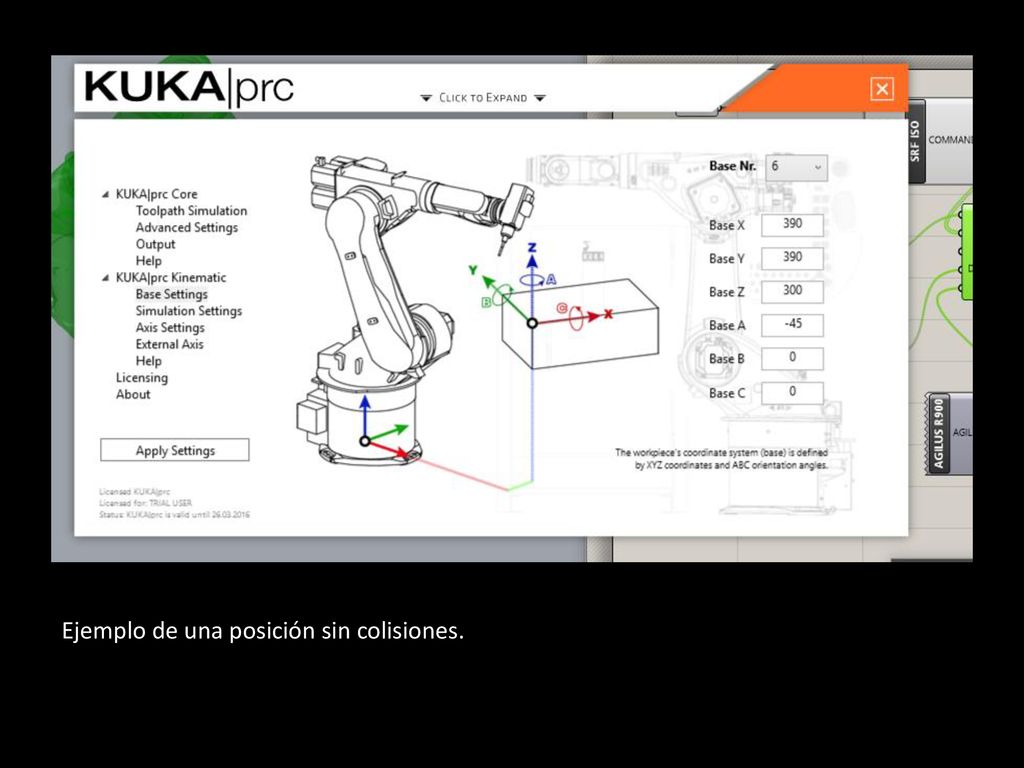

Ejemplo de una posición sin colisiones.
14

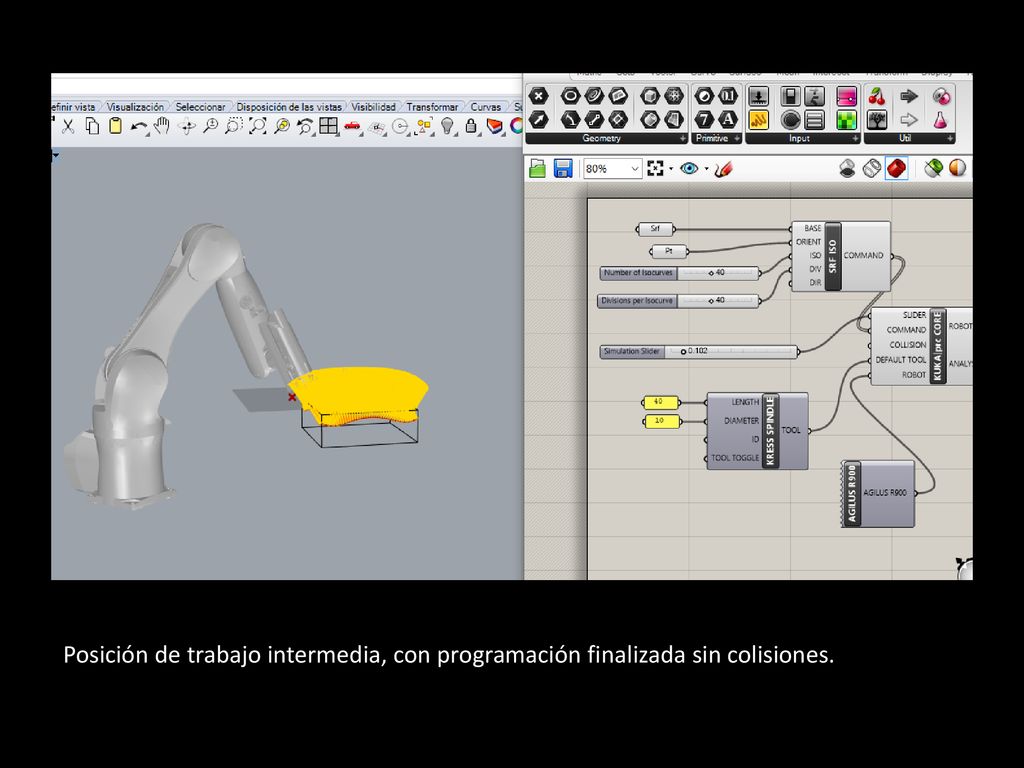

Posición de trabajo intermedia, con programación finalizada sin colisiones.
