1 Estructuras Inma Mora Urbano 2ºB Trinitarias

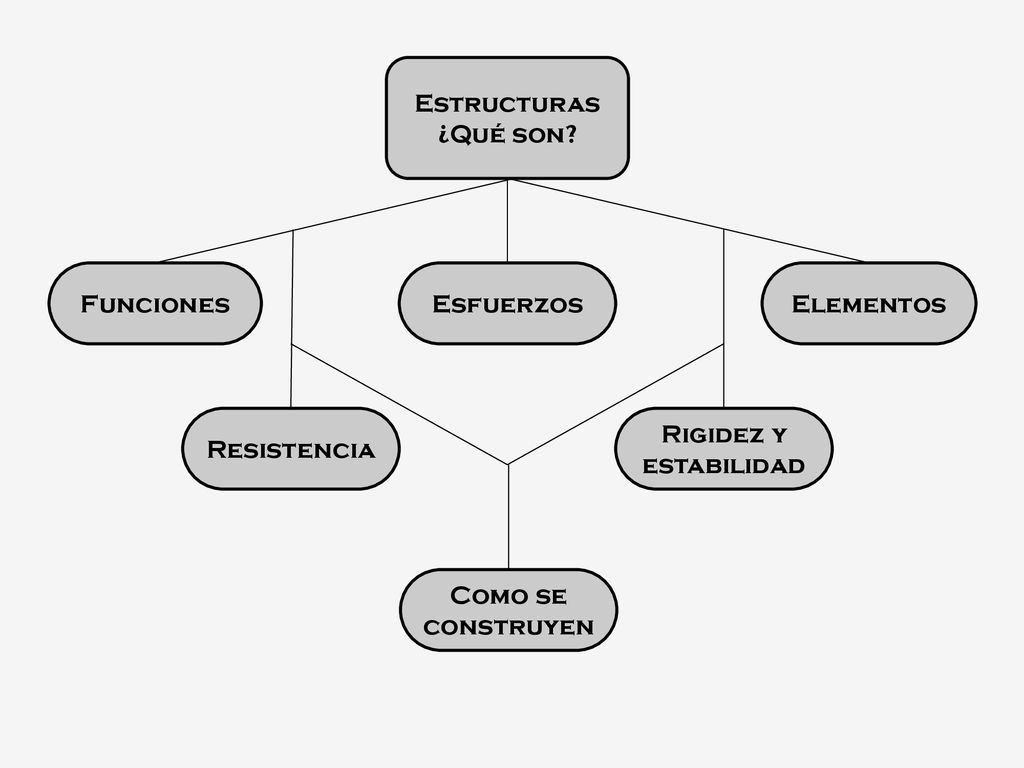

2 Estructuras ¿Qué son? Funciones Esfuerzos Elementos Resistencia Rigidez y estabilidad Como se construyen

3 ¿Qué son las estructuras?
Las estructuras son un conjunto de elementos dispuestos de una ordenada cuya finalidad es resistir pesos y fuerzas externas, a la vez que da la forma o protege al objeto, máquina o construcción al que pertenece. Volver

4 Estructuras a nuestro alrededor
La mayoría de los objetos se ven sometidos a distintas cargas. Sus funciones son: Soportar pesos: como los pilares y vigas. Resistir fuerzas: como los muros de presas Proporcionar formas: como las barra de una tienda de campaña. Servir de protección: como las carcasas de electrodomésticos. siguiente

5 Tipos de estructuras Estructuras de máquinas y objetos

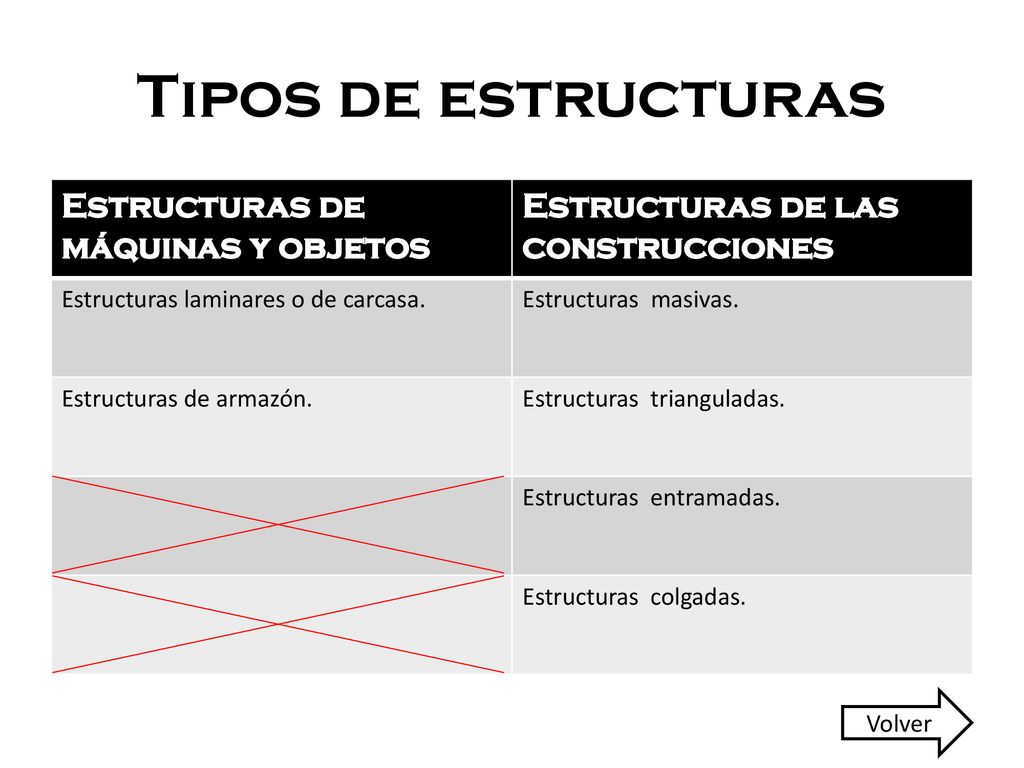

Estructuras de las construcciones Estructuras laminares o de carcasa. Estructuras masivas. Estructuras de armazón. Estructuras trianguladas. Estructuras entramadas. Estructuras colgadas. Volver

6 esfuerzos en las estructuras

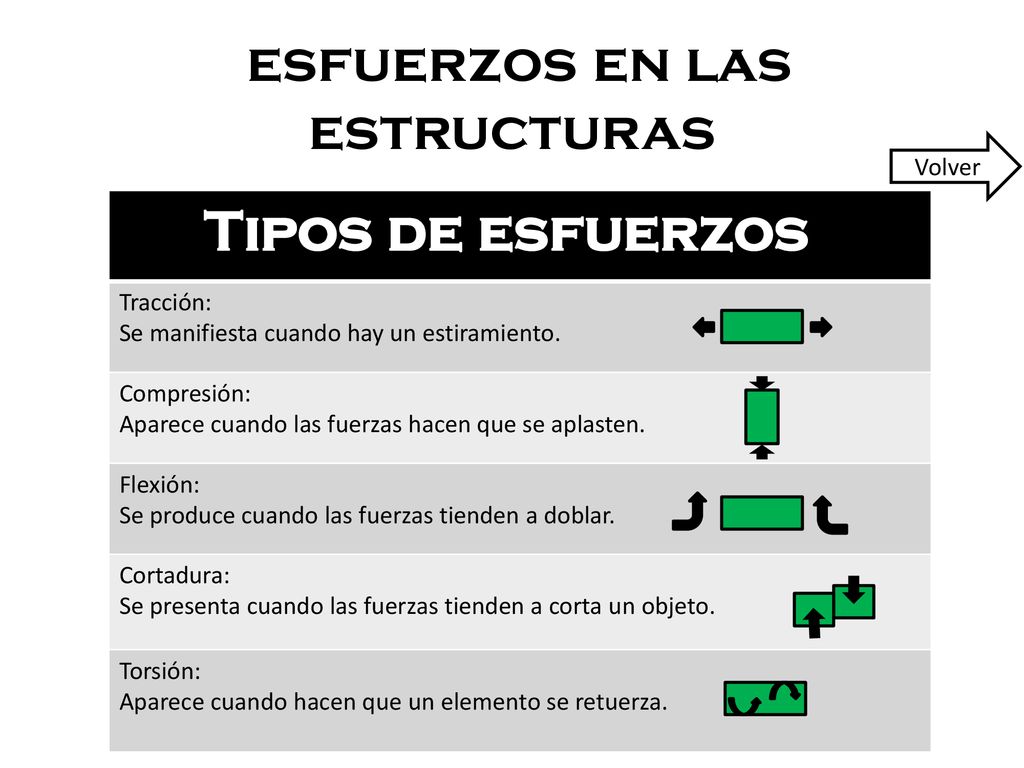

Volver Tipos de esfuerzos Tracción: Se manifiesta cuando hay un estiramiento. Compresión: Aparece cuando las fuerzas hacen que se aplasten. Flexión: Se produce cuando las fuerzas tienden a doblar. Cortadura: Se presenta cuando las fuerzas tienden a corta un objeto. Torsión: Aparece cuando hacen que un elemento se retuerza.

7 Elementos de una estructura
Los elementos básicos de una estructura son: Vigas Arcos Pilares Muros Tirantes Barras en Triángulo Volver

8 Resistencia de las estructuras
Los materiales La madera y el acero se emplean en casos de flexión y tracción, por ejemplo: los mástiles de los veleros. La piedra y el hormigón se usan si los esfuerzos son de compresión, por ejemplo: las columnas. Otro factor es la intensidad de los esfuerzos. En las pequeñas estructuras se usan materiales como madera, aluminio, y plásticos rígidos. En las grandes estructuras se usan la piedra, el acero y el hormigón armado*. La forma La forma es tan importante como el material ya que, la forma, el elemento puede tener otra resistencia. *Hormigón armado: material de gran resistencia formado por ce- mento con barras de hierro en su interior para aguantar más el peso.

9 Rigidez y estabilidad de las estructuras
Como conseguir la rigidez Uniones Refuerzos Triangu-laciones siguiente

10 Rigidez y estabilidad de las estructuras
Cómo conseguir la estabilidad Si la línea vertical que pasa por el centro de gravedad queda fuera del cuerpo es inestable y volcará. Si la línea que pasa por el centro de gravedad queda dentro de la base es estable. Para conseguir estructuras estables se emplean: aumento de la base de apoyo, incremento del peso en la base, y uso de sists. de anclaje. Volver

11 Cómo se construyen las estructuras

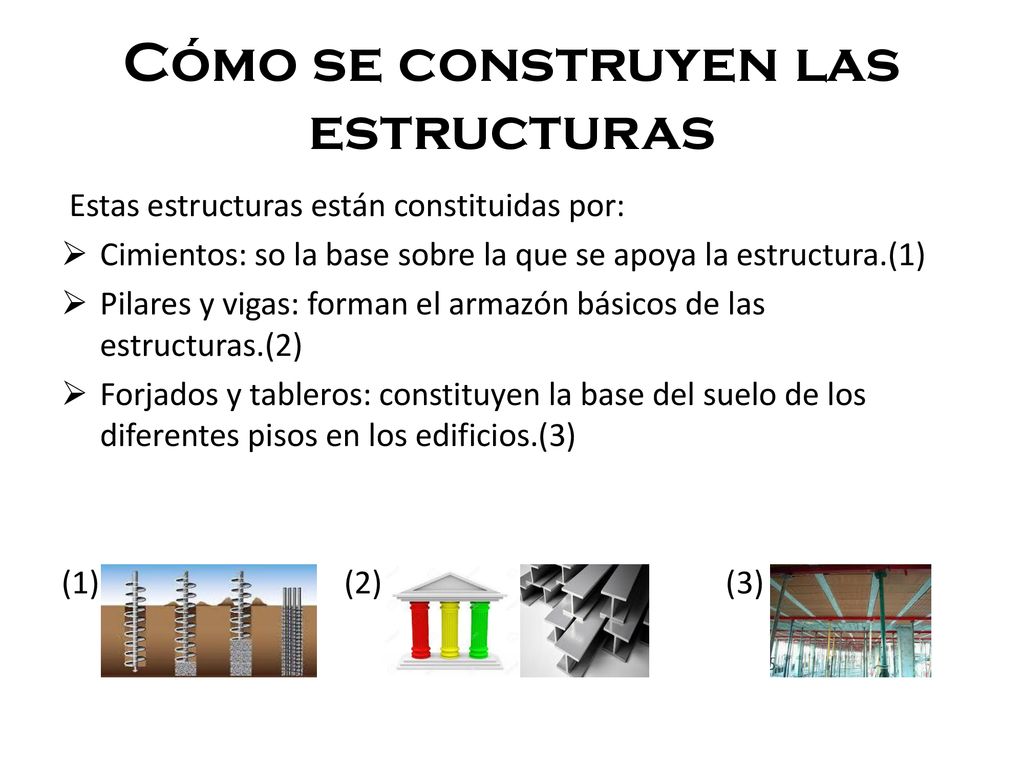

Estas estructuras están constituidas por: Cimientos: so la base sobre la que se apoya la estructura.(1) Pilares y vigas: forman el armazón básicos de las estructuras.(2) Forjados y tableros: constituyen la base del suelo de los diferentes pisos en los edificios.(3) (1) (2) (3)

12 Inma Mora Urbano 2ºB Tecnología
