1 Jerarquía Digital Sincrónica Introducción
CURSO DE SDH Jerarquía Digital Sincrónica Introducción El presente curso tiene como finalidad entrar en profundidad en los temas de la técnica de la jerarquía digital sincrónica (SDH) . Se explicará la técnica siguiendo las recomendaciones actualizadas de la UIT.T. Cada tema será desarrollado en una estructura de árbol de forma que pueda ser ampliado. Se estudiará con ejemplos el desarrollo de cada tema. Se agregará información de fabricantes para esclarecer los temas. Se agregará bibliografía. Autor Jorge F. Gallo

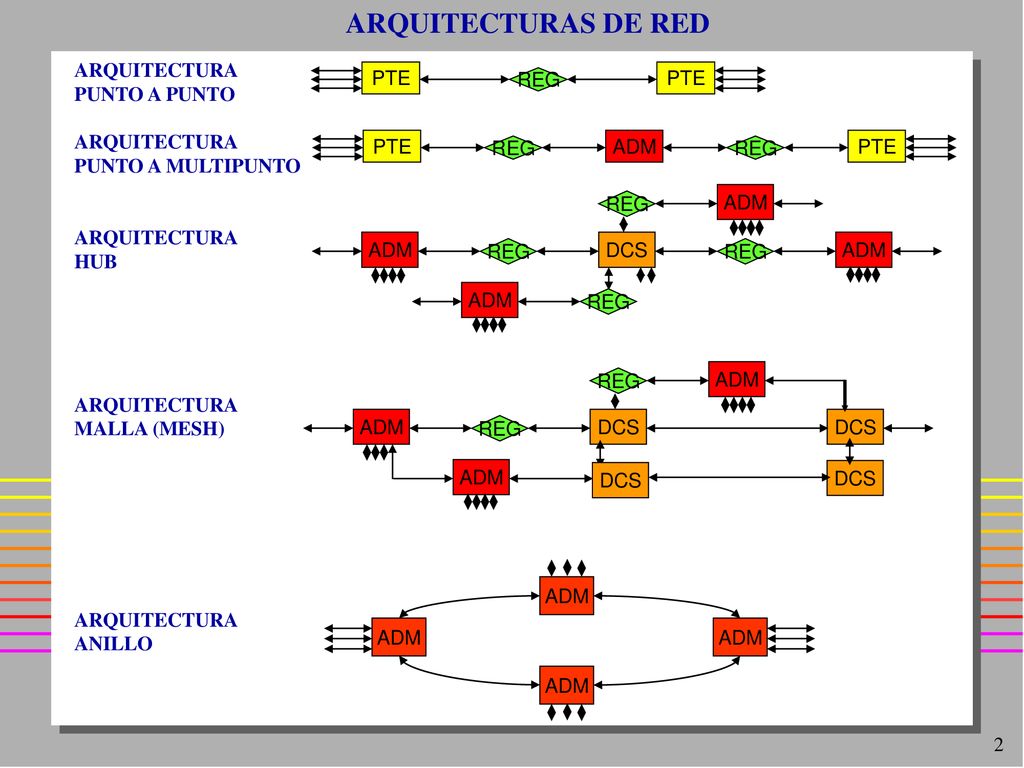

2 ARQUITECTURAS DE RED ARQUITECTURA PUNTO A PUNTO PTE REG
ADM DCS ARQUITECTURA PUNTO A PUNTO PUNTO A MULTIPUNTO HUB MALLA (MESH) ANILLO

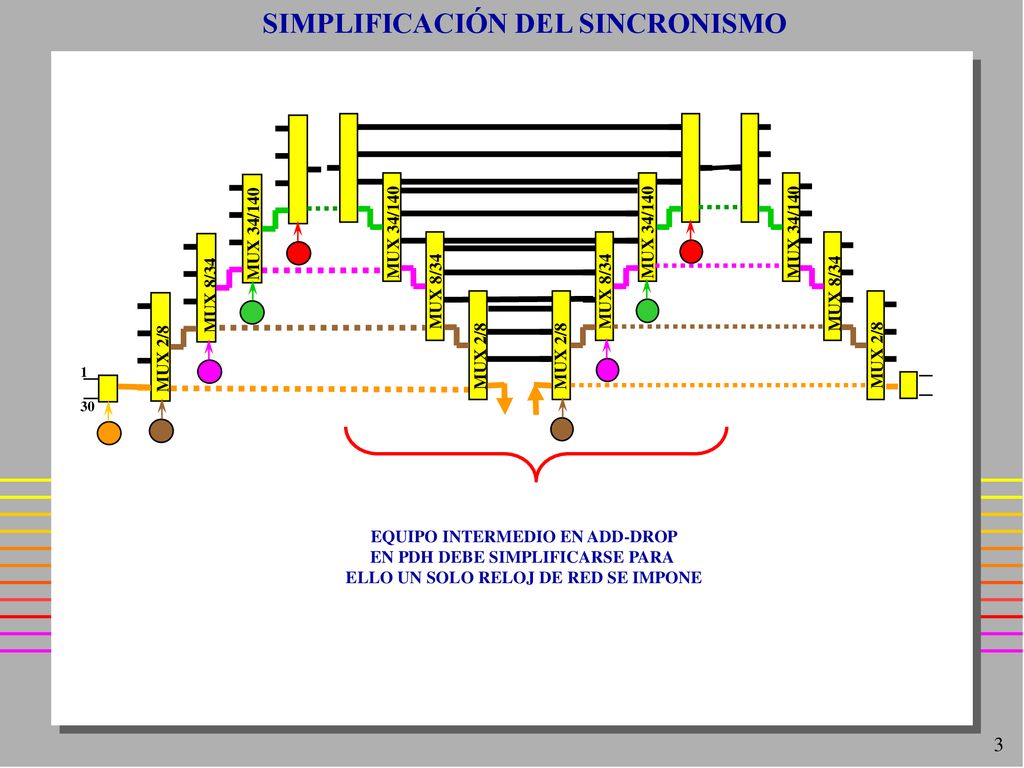

3 SIMPLIFICACIÓN DEL SINCRONISMO
MUX 2/8 MUX 8/34 MUX 34/140 1 30 MUX 2/8 MUX 8/34 MUX 34/140 EQUIPO INTERMEDIO EN ADD-DROP EN PDH DEBE SIMPLIFICARSE PARA ELLO UN SOLO RELOJ DE RED SE IMPONE

4 FUNCIONES DE EQUIPO DE RED
t t t CONSOLIDAR O JUNTAR (CONSOLIDATION/ HUBBING) t t t t COMPONER (GROOMING) t t t INTERCONECTOR ( CROSSCONNECTOR) t t DERIVAR E INSERTAR (ADD/ DROP o DROP & INSERT) -

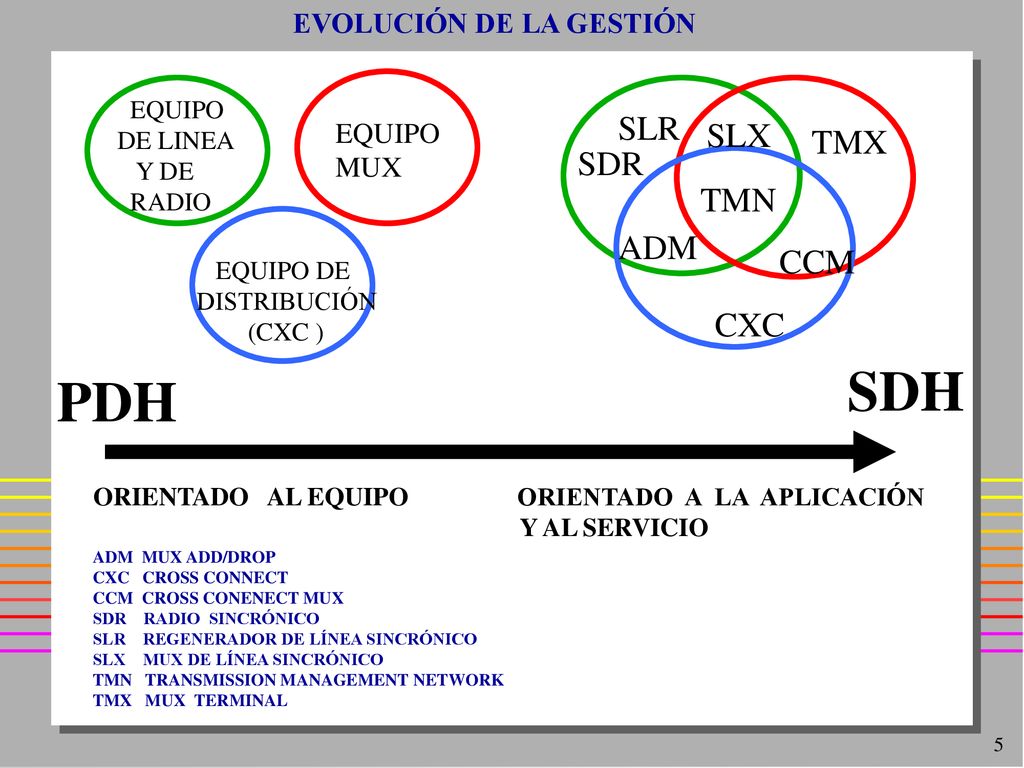

5 SDH PDH SLR SLX TMX SDR TMN ADM CCM CXC EVOLUCIÓN DE LA GESTIÓN EQUIPO
DE LINEA Y DE RADIO SLR EQUIPO MUX SLX TMX SDR TMN ADM CCM EQUIPO DE DISTRIBUCIÓN (CXC ) CXC SDH PDH ORIENTADO AL EQUIPO ORIENTADO A LA APLICACIÓN Y AL SERVICIO ADM MUX ADD/DROP CXC CROSS CONNECT CCM CROSS CONENECT MUX SDR RADIO SINCRÓNICO SLR REGENERADOR DE LÍNEA SINCRÓNICO SLX MUX DE LÍNEA SINCRÓNICO TMN TRANSMISSION MANAGEMENT NETWORK TMX MUX TERMINAL

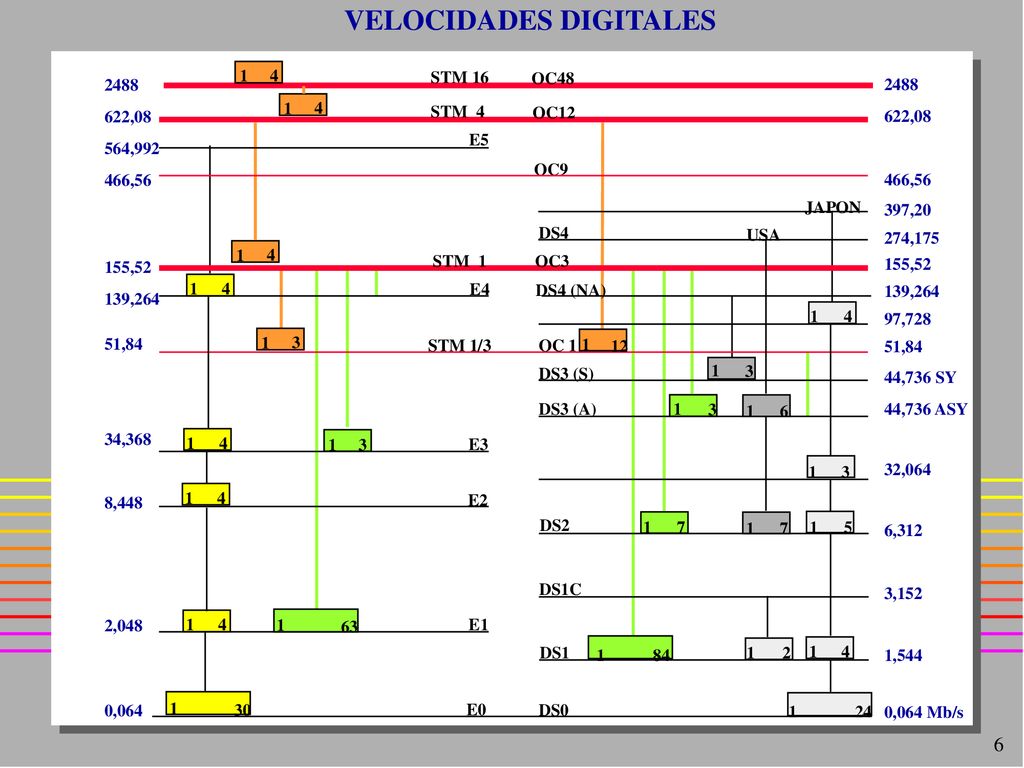

6 VELOCIDADES DIGITALES
2488 622,08 564,992 466,56 155,52 139,264 51,84 34,368 8,448 2,048 0,064 1 4 STM 16 OC48 2488 622,08 466,56 397,20 274,175 155,52 139,264 97,728 51,84 44,736 SY 44,736 ASY 32,064 6,312 3,152 1,544 0,064 Mb/s 1 4 STM 4 OC12 E5 OC9 JAPON DS4 USA 1 4 STM 1 OC3 1 4 E4 DS4 (NA) 1 4 1 3 STM 1/3 OC 1 1 12 DS3 (S) 1 3 DS3 (A) 1 3 1 6 1 4 1 3 E3 1 3 1 4 E2 DS2 1 7 1 7 1 5 DS1C 1 4 1 63 E1 DS1 1 84 1 2 1 4 1 30 E0 DS0 1 24

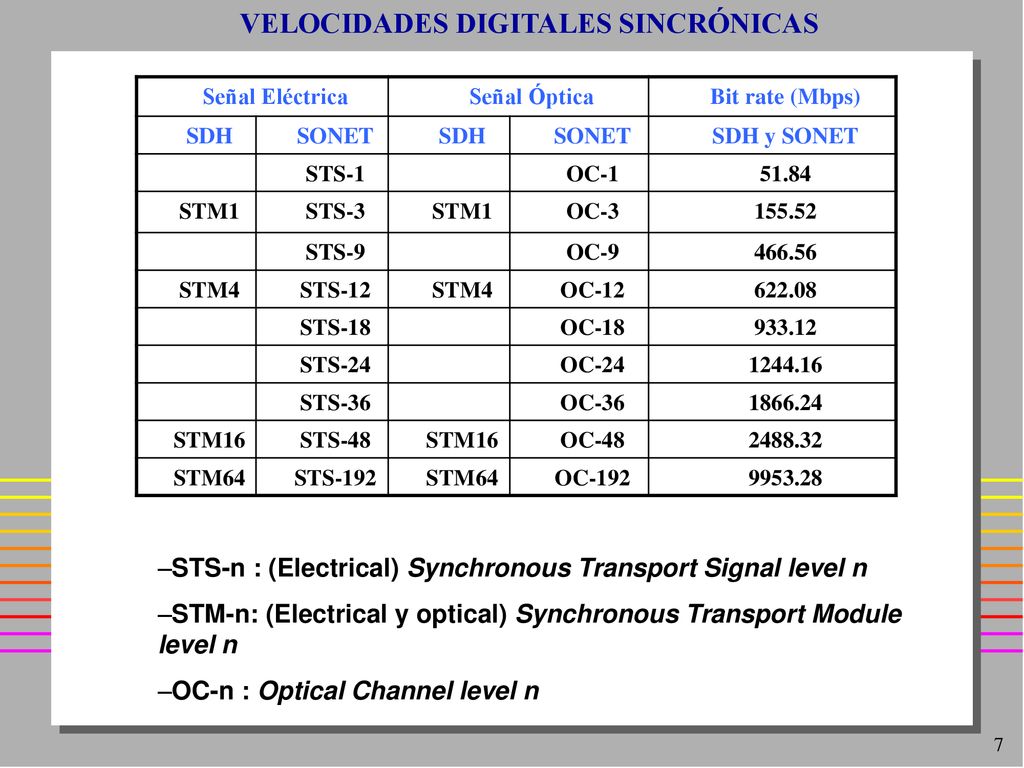

7 VELOCIDADES DIGITALES SINCRÓNICAS
Señal Eléctrica Señal Óptica Bit rate (Mbps) SDH SONET SDH y SONET STS-1 OC-1 51.84 STM1 STS-3 OC-3 155.52 STS-9 OC-9 466.56 STM4 STS-12 OC-12 622.08 STS-18 OC-18 933.12 STS-24 OC-24 STS-36 OC-36 STM16 STS-48 OC-48 STM64 STS-192 OC-192 STS-n : (Electrical) Synchronous Transport Signal level n STM-n: (Electrical y optical) Synchronous Transport Module level n OC-n : Optical Channel level n

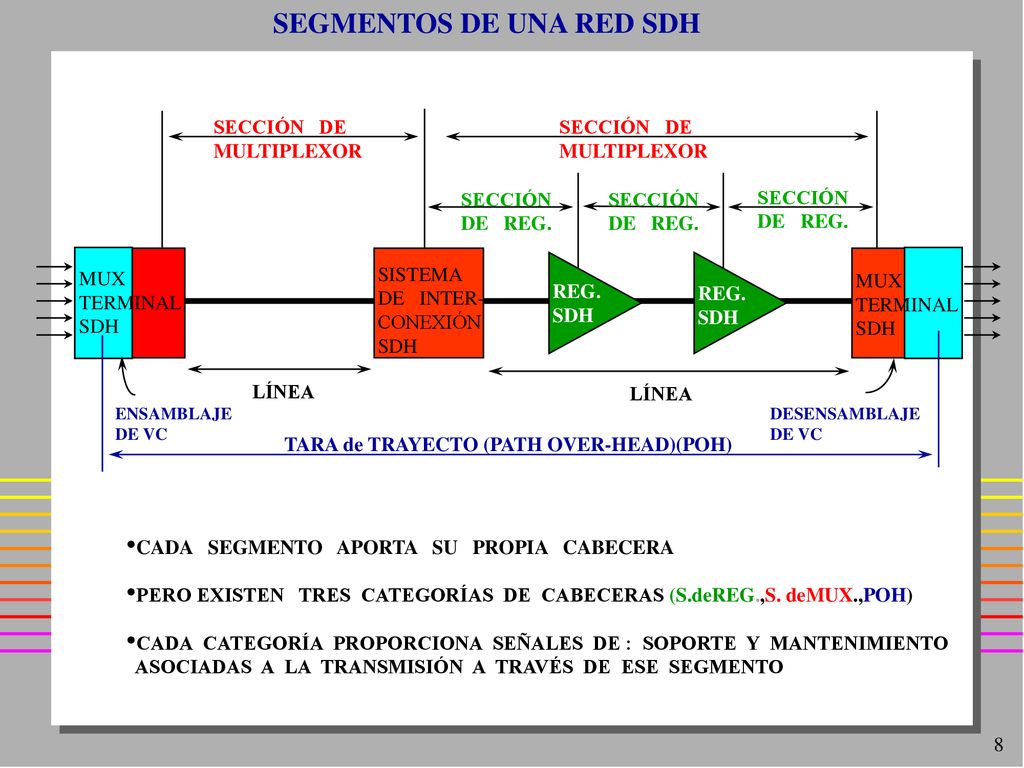

8 SEGMENTOS DE UNA RED SDH
SECCIÓN DE MULTIPLEXOR SECCIÓN DE MULTIPLEXOR SECCIÓN DE REG. SECCIÓN DE REG. SECCIÓN DE REG. MUX TERMINAL SDH SISTEMA DE INTER- CONEXIÓN SDH MUX TERMINAL SDH REG. SDH REG. SDH LÍNEA LÍNEA ENSAMBLAJE DE VC DESENSAMBLAJE DE VC TARA de TRAYECTO (PATH OVER-HEAD)(POH) CADA SEGMENTO APORTA SU PROPIA CABECERA PERO EXISTEN TRES CATEGORÍAS DE CABECERAS (S.deREG.,S. deMUX.,POH) CADA CATEGORÍA PROPORCIONA SEÑALES DE : SOPORTE Y MANTENIMIENTO ASOCIADAS A LA TRANSMISIÓN A TRAVÉS DE ESE SEGMENTO

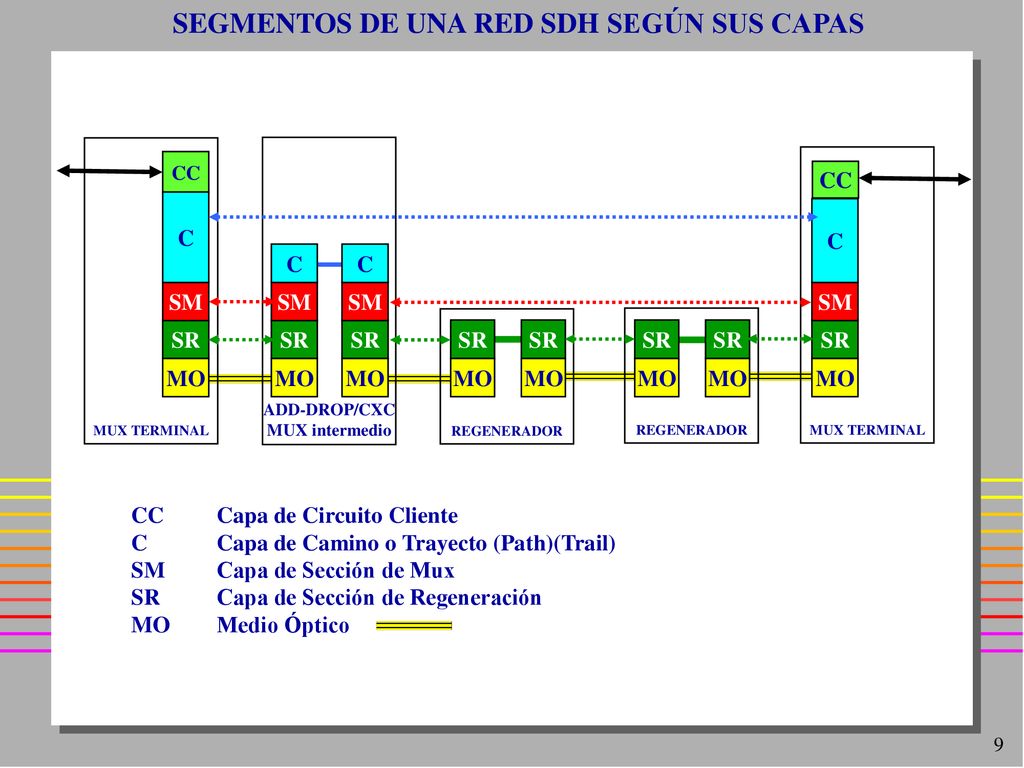

9 SEGMENTOS DE UNA RED SDH SEGÚN SUS CAPAS
MUX TERMINAL ADD-DROP/CXC MUX intermedio CC MUX TERMINAL CC C C MO SR SM C SM SM REGENERADOR REGENERADOR SR MO SR SR MO MO CC Capa de Circuito Cliente C Capa de Camino o Trayecto (Path)(Trail) SM Capa de Sección de Mux SR Capa de Sección de Regeneración MO Medio Óptico

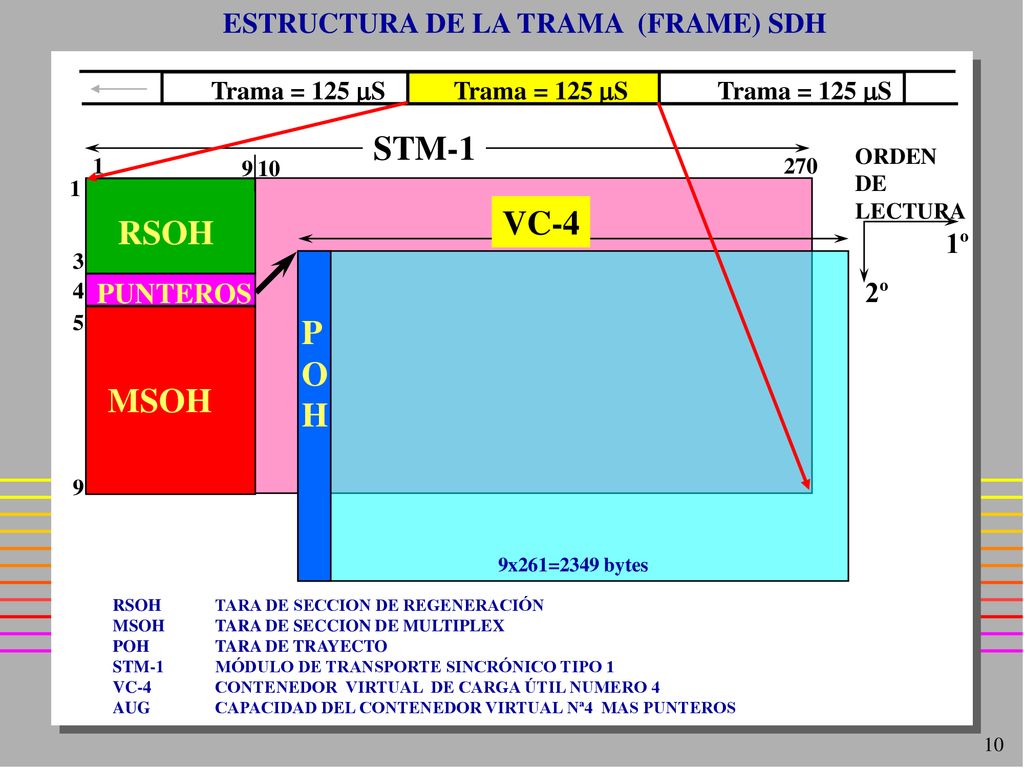

10 STM-1 VC-4 RSOH P O H MSOH ESTRUCTURA DE LA TRAMA (FRAME) SDH 1º
Trama = 125 mS Trama = 125 mS Trama = 125 mS STM-1 ORDEN DE LECTURA 1º 2º 1 9 10 270 1 VC-4 RSOH 3 9x261=2349 bytes 4 PUNTEROS 5 P O H MSOH 9 RSOH TARA DE SECCION DE REGENERACIÓN MSOH TARA DE SECCION DE MULTIPLEX POH TARA DE TRAYECTO STM-1 MÓDULO DE TRANSPORTE SINCRÓNICO TIPO 1 VC-4 CONTENEDOR VIRTUAL DE CARGA ÚTIL NUMERO 4 AUG CAPACIDAD DEL CONTENEDOR VIRTUAL Nª4 MAS PUNTEROS

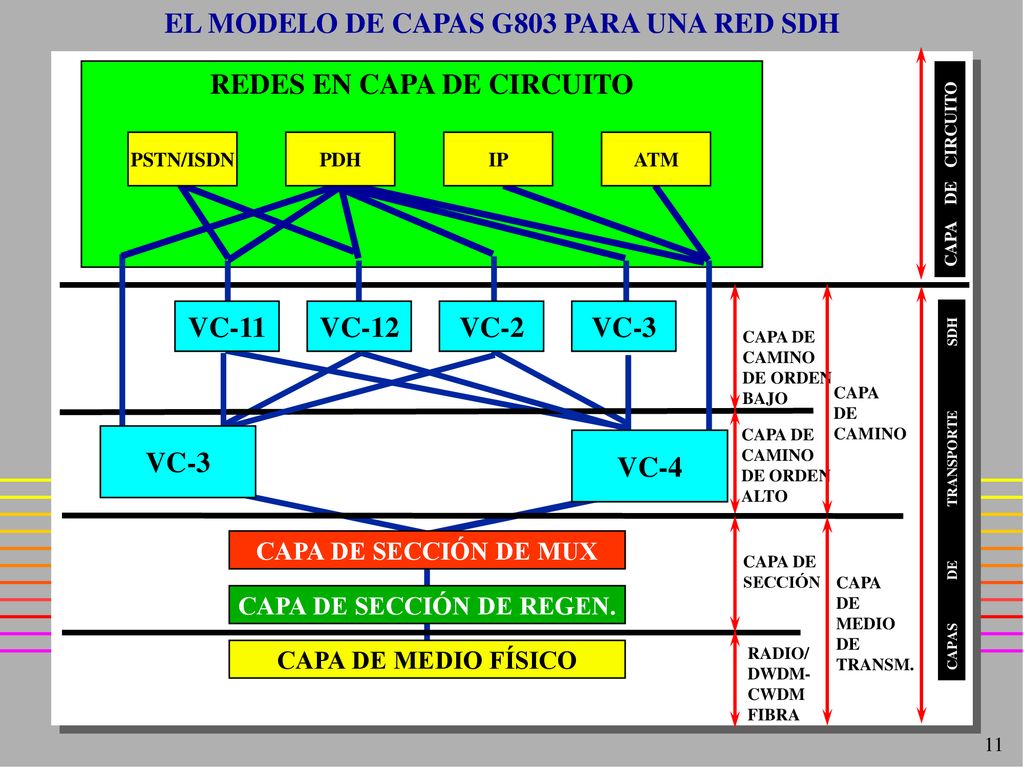

11 REDES EN CAPA DE CIRCUITO CAPA DE SECCIÓN DE REGEN.
EL MODELO DE CAPAS G803 PARA UNA RED SDH REDES EN CAPA DE CIRCUITO PSTN/ISDN IP ATM PDH CAPA DE CIRCUITO VC-11 VC-12 VC-2 VC-3 CAPA DE CAMINO DE ORDEN BAJO CAPA DE CAMINO CAPA DE CAMINO DE ORDEN ALTO VC-3 VC-4 CAPAS DE TRANSPORTE SDH CAPA DE SECCIÓN DE MUX CAPA DE SECCIÓN CAPA DE MEDIO TRANSM. CAPA DE SECCIÓN DE REGEN. CAPA DE MEDIO FÍSICO RADIO/ DWDM- CWDM FIBRA

12 PRINCIPIO DEL TRABAJO DE LA RED SDH (NETWORKING)
BASE DE SINCRONISMO 2 BASE DE SINCRONISMO 1 RED SDH ENTRADA DE UN TRIBUTARIO SALIDA DEL MISMO TRIBUTARIO TRAMO X A TRAMO Y TRAMA SDH DEL TRAMO X TRAMA SDH DEL TRAMO Y OVERHEAD DE X OVERHEAD DE Y VC TRANSFERIDO EN EL NODO ”A“ INTACTO INCLUSO CON LA BASE DE TIEMPODE SINCRONISMO CON QUE FUE MONTADO

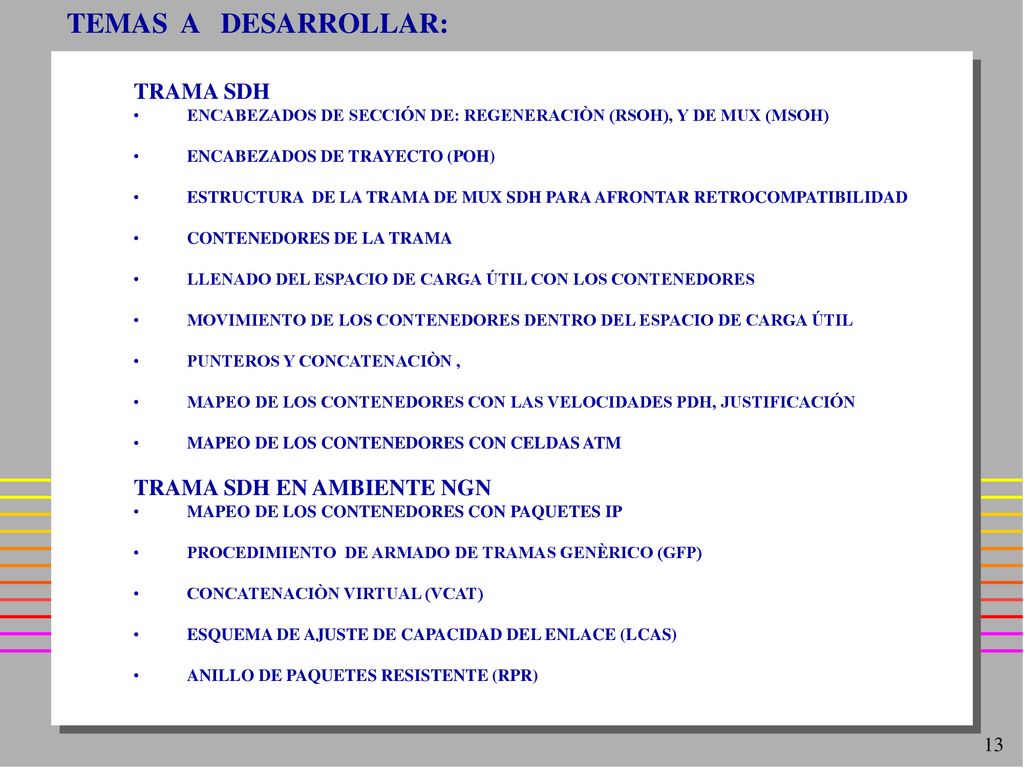

13 TEMAS A DESARROLLAR: TRAMA SDH TRAMA SDH EN AMBIENTE NGN
ENCABEZADOS DE SECCIÓN DE: REGENERACIÒN (RSOH), Y DE MUX (MSOH) ENCABEZADOS DE TRAYECTO (POH) ESTRUCTURA DE LA TRAMA DE MUX SDH PARA AFRONTAR RETROCOMPATIBILIDAD CONTENEDORES DE LA TRAMA LLENADO DEL ESPACIO DE CARGA ÚTIL CON LOS CONTENEDORES MOVIMIENTO DE LOS CONTENEDORES DENTRO DEL ESPACIO DE CARGA ÚTIL PUNTEROS Y CONCATENACIÒN , MAPEO DE LOS CONTENEDORES CON LAS VELOCIDADES PDH, JUSTIFICACIÓN MAPEO DE LOS CONTENEDORES CON CELDAS ATM TRAMA SDH EN AMBIENTE NGN MAPEO DE LOS CONTENEDORES CON PAQUETES IP PROCEDIMIENTO DE ARMADO DE TRAMAS GENÈRICO (GFP) CONCATENACIÒN VIRTUAL (VCAT) ESQUEMA DE AJUSTE DE CAPACIDAD DEL ENLACE (LCAS) ANILLO DE PAQUETES RESISTENTE (RPR)
