DINÁMICA TERRESTRE 2.

Presentación del tema: "DINÁMICA TERRESTRE 2."— Transcripción de la presentación:

1 DINÁMICA TERRESTRE 2

2 OBJETIVOS • Explicar el origen y propagación de los sismos,
diferenciando los conceptos de Magnitud e Intensidad. • Caracterizar el origen y los efectos de la actividad volcánica. • Conocer las medidas de seguridad que se deben adoptar ante una actividad sísmica y/o volcánica.. NM1

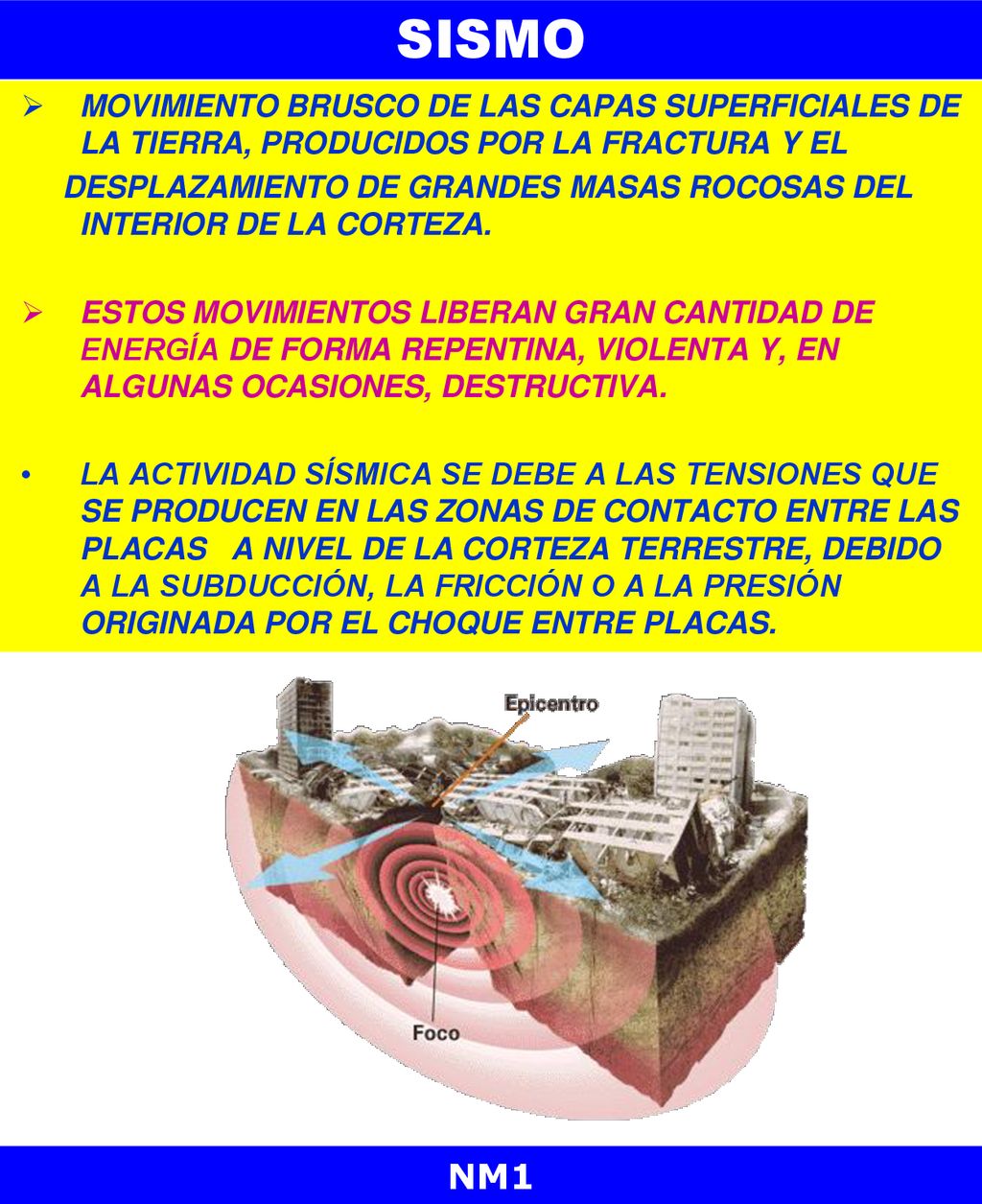

3 SISMO Movimiento brusco de las capas superficiales de La Tierra, producidos por la fractura y el desplazamiento de grandes masas rocosas del interior de la corteza. Estos movimientos liberan gran cantidad de energía de forma repentina, violenta y, en algunas ocasioNES, destructiva. La actividad sísmica se debe a las tensiones que se producen en las zonas de contacto entre las placas a nivel de la corteza terrestre, debido a la Subducción, la Fricción o a la Presión originada por el choque entre placas. NM1

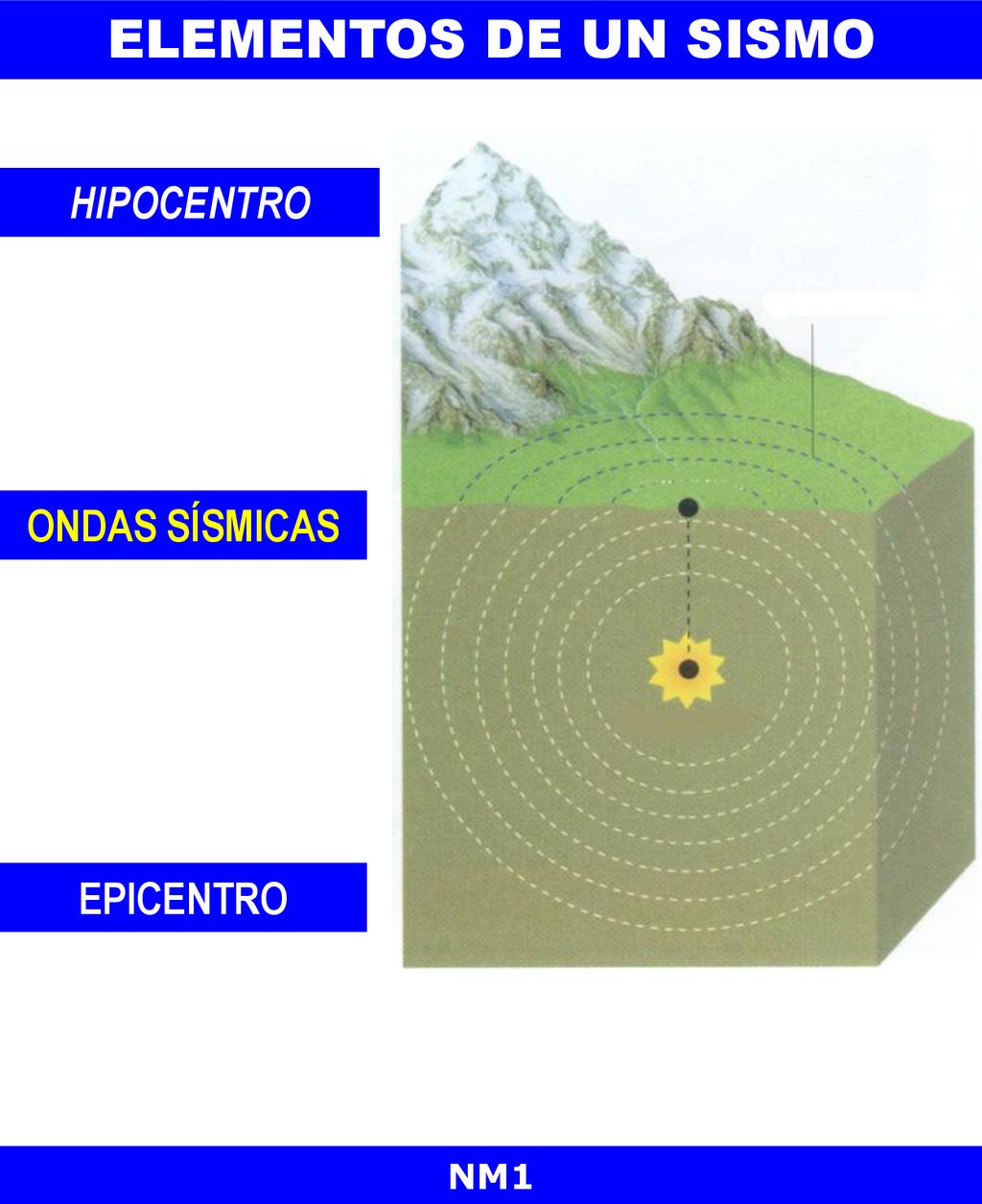

4 ELEMENTOS DE UN SISMO HIPOCENTRO ONDAS SÍSMICAS EPICENTRO NM1

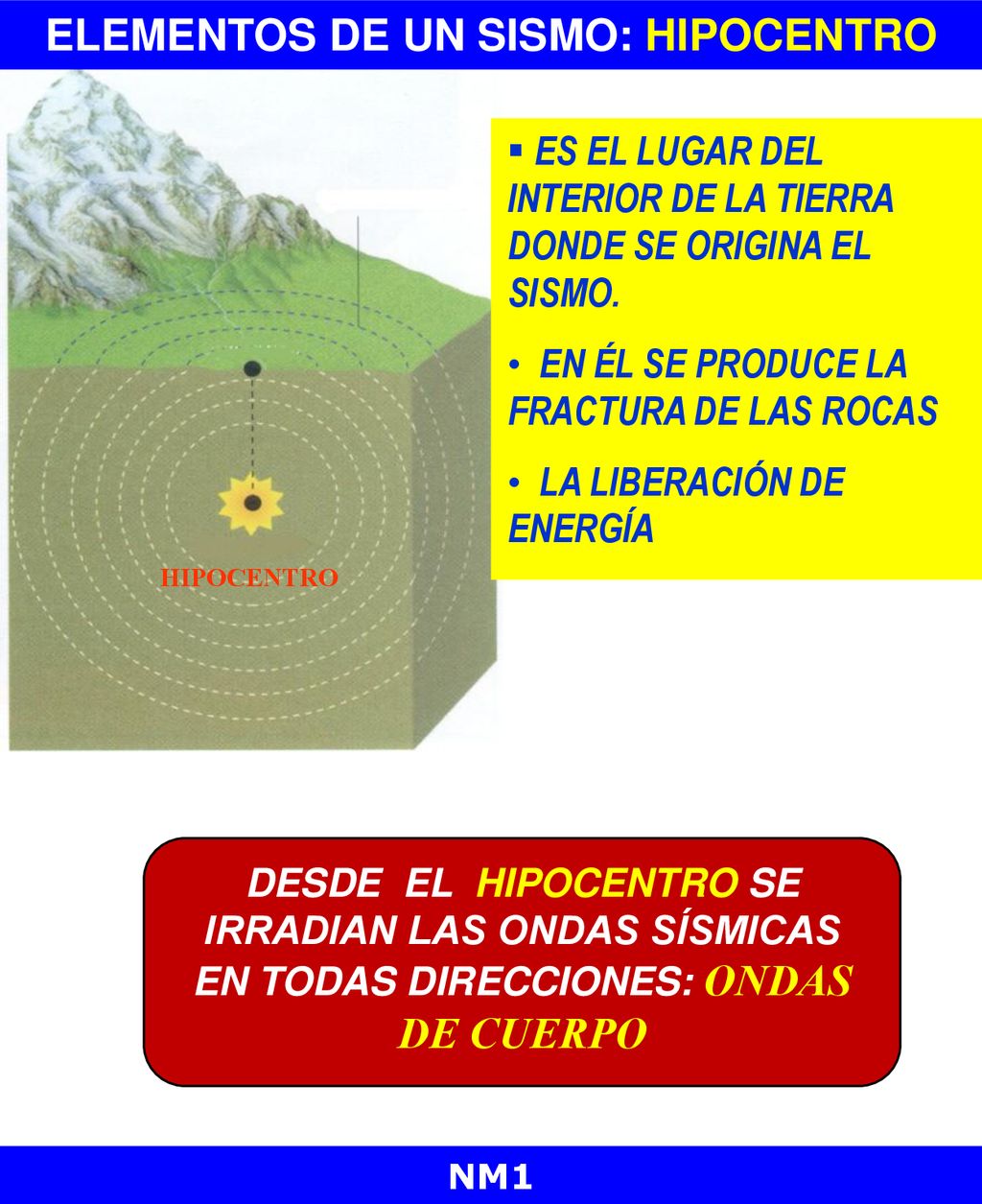

5 ELEMENTOS DE UN SISMO: HIPOCENTRO
Es el lugar del interior de la Tierra donde se origina el SISMO. en él se produce la FRACTURA de las rocas la liberación de energía HIPOCENTRO DESDE EL HIPOCENTRO SE IRRADIAN LAS ONDAS SÍSMICAS EN TODAS DIRECCIONES: ONDAS DE CUERPO NM1

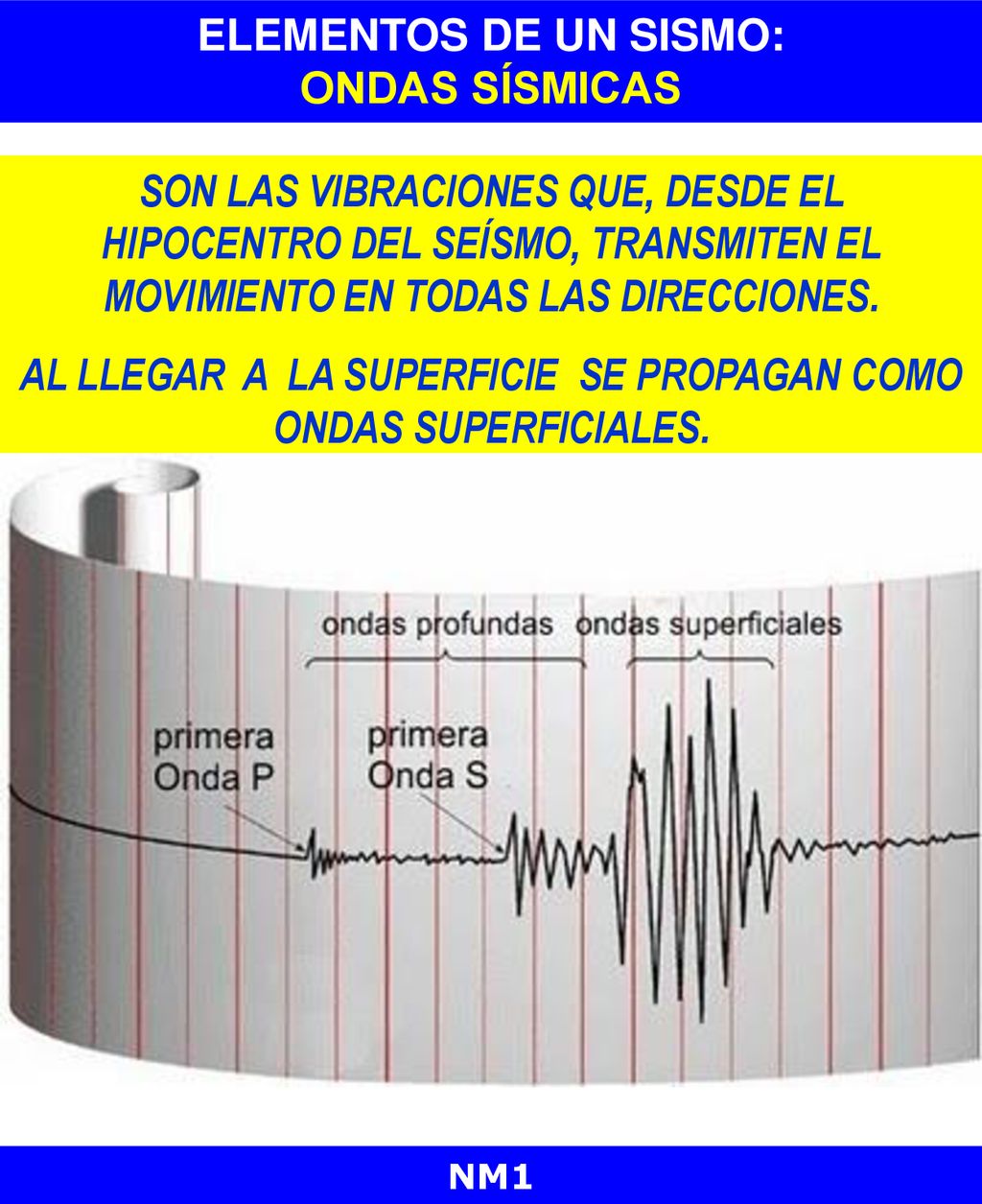

6 ELEMENTOS DE UN SISMO: ONDAS SÍSMICAS
Son las vibraciones que, desde el hipocentro del seísmo, transmiten el movimiento en todas las direcciones. AL LLEGAR A LA SUPERFICIE SE PROPAGAN COMO ONDAS SUPERFICIALES. NM1

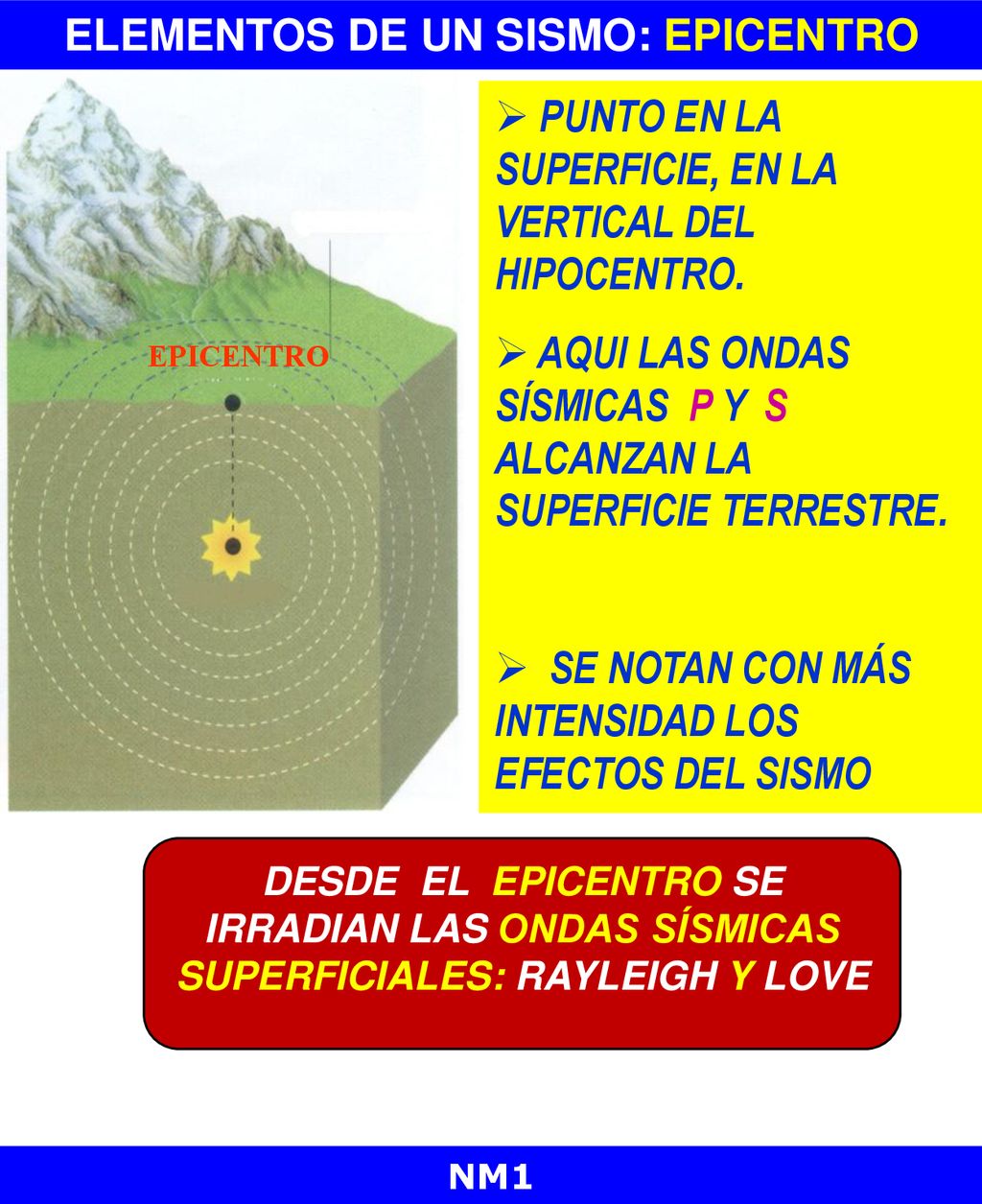

7 ELEMENTOS DE UN SISMO: EPICENTRO
punto en la superficie, en la vertical del hipocentro. AQUI las ondas sísmicas P y S alcanzan la superficie terrestre. se notan con más intensidad los efectos del SISMO EPICENTRO DESDE EL EPICENTRO SE IRRADIAN LAS ONDAS SÍSMICAS SUPERFICIALES: RAYLEIGH Y LOVE NM1

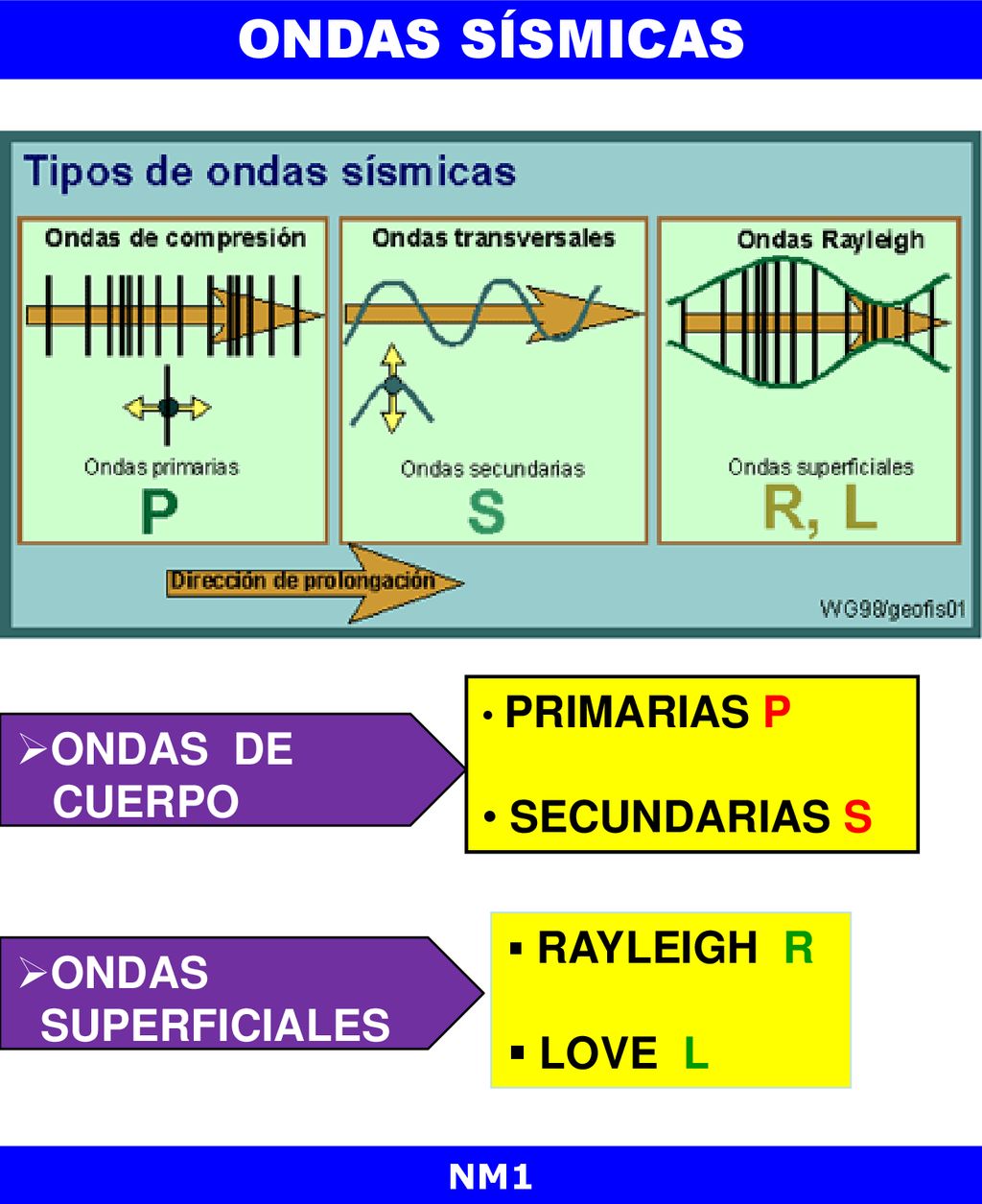

8 ONDAS SÍSMICAS ONDAS DE SECUNDARIAS S CUERPO ONDAS SUPERFICIALES
PRIMARIAS P SECUNDARIAS S ONDAS DE CUERPO RAYLEIGH R LOVE L ONDAS SUPERFICIALES NM1

9 ONDAS SÍSMICAS: P Son ondas longitudinales o de compresión: el suelo se comprime y se dilata en la dirección de propagación de la energía. Se propagan tanto en medios sólidos como en medios Líquidos. son las ondas que se extienden con mayor rapidez: son las primeras en ser detectadas. NM1

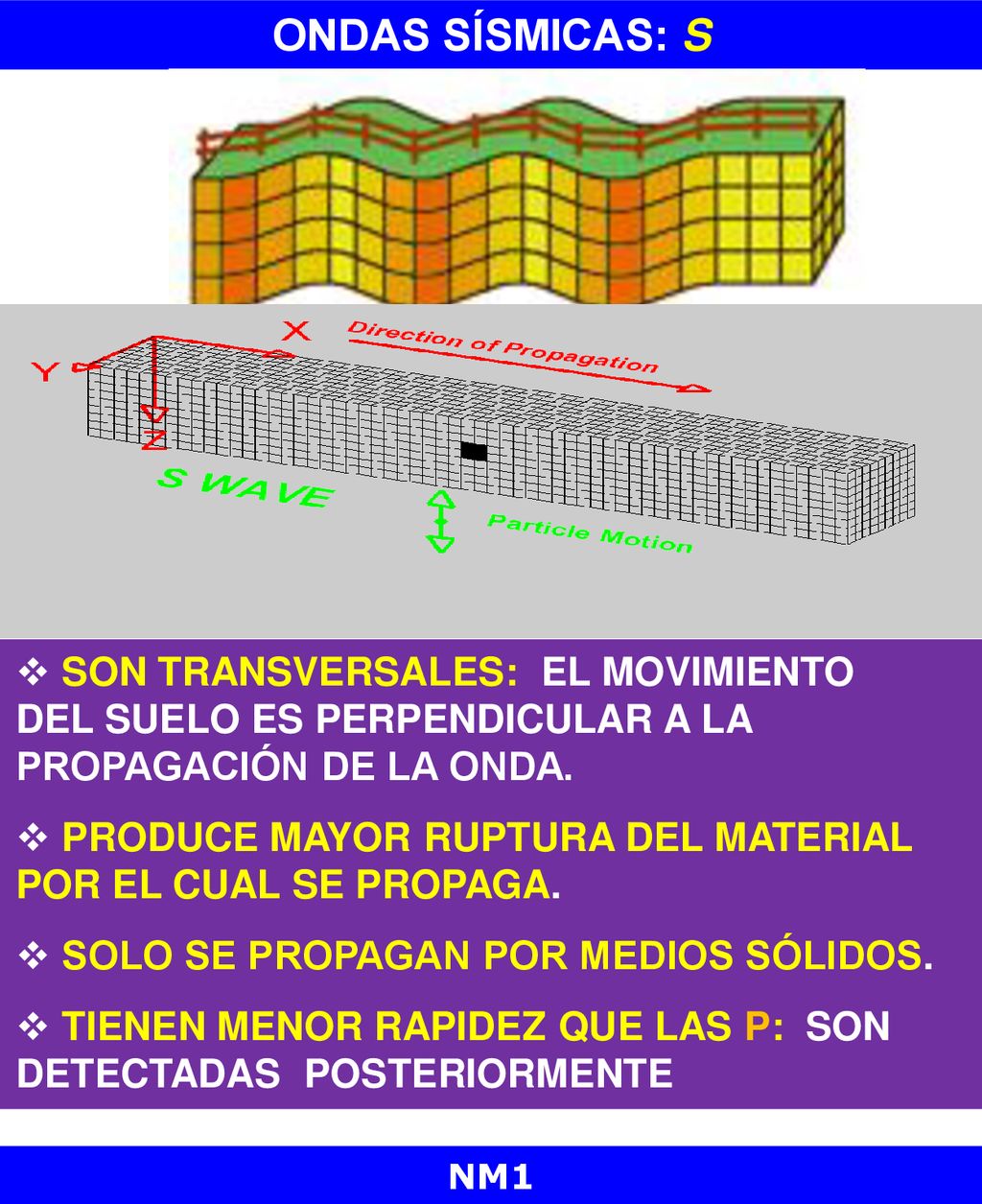

10 ONDAS SÍSMICAS: S Son transversales: el movimiento
del suelo es perpendicular a la propagación de la onda. produce mayor ruptura del material por el cual se propaga. solo se propagan por medios sólidos. tienen menor rapidez que las p: son detectadaS posteriormente NM1

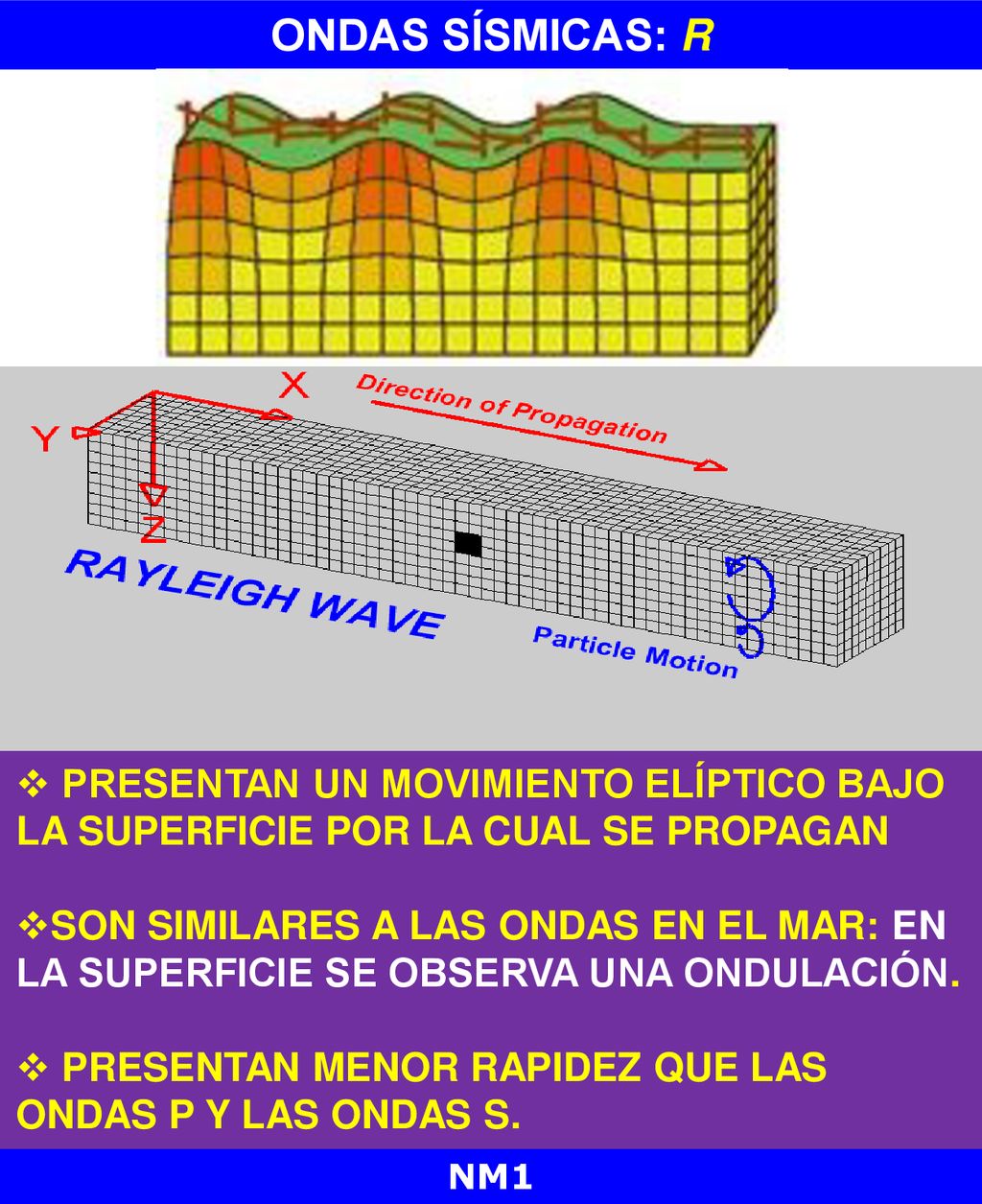

11 ONDAS SÍSMICAS: R presentan un movimiento elíptico bajo la superficie por la cual se propagan Son similares a las ondas en el mar: en la superficie se observa una ondulación. presentan menor rapidez que las ondas P y las ondas S. NM1

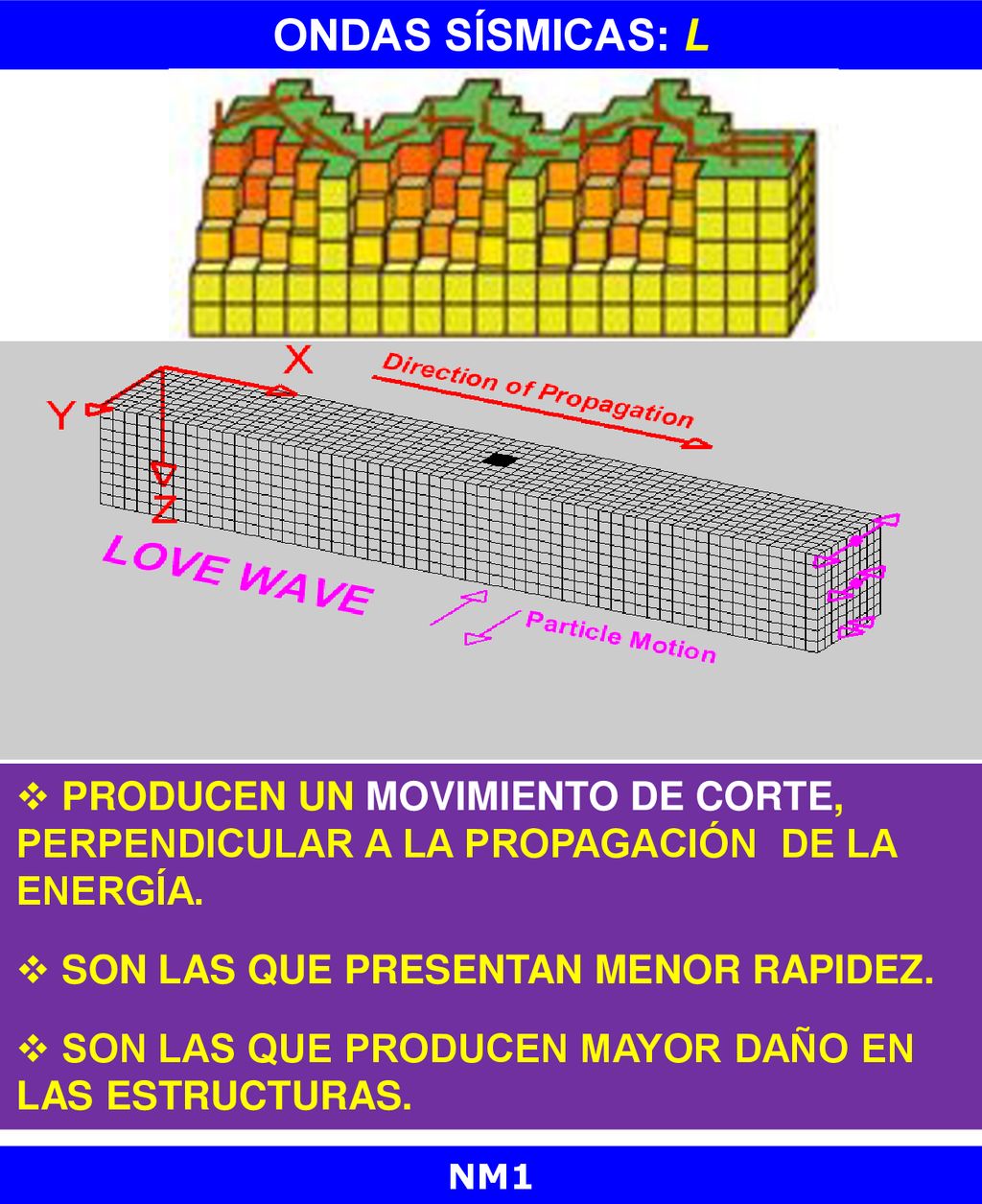

12 ONDAS SÍSMICAS: L producen un movimiento de corte, perpendicular a la propagación de la energía. son las que presentan menor rapidez. son las que producen mayor daño en las estructuras. NM1

13 ONDAS SÍSMICAS ONDAS SUPERFICIALES
ONDAS SUPERFICIALES NM1

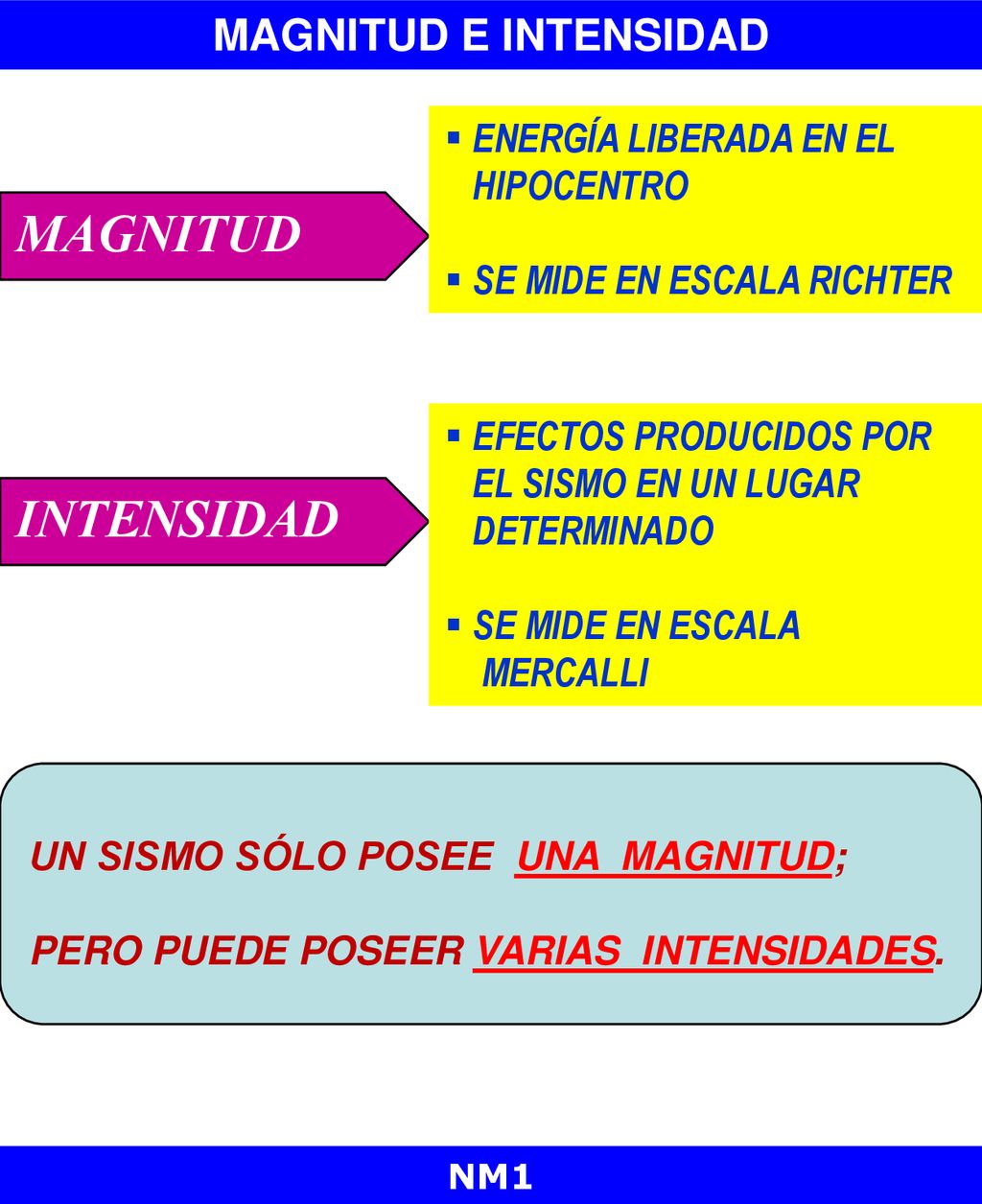

14 MAGNITUD INTENSIDAD MAGNITUD E INTENSIDAD ENERGÍA LIBERADA EN EL
HIPOCENTRO SE MIDE EN ESCALA RICHTER MAGNITUD EFECTOS PRODUCIDOS POR EL SISMO EN UN LUGAR DETERMINADO SE MIDE EN ESCALA MERCALLI INTENSIDAD UN SISMO SÓLO POSEE UNA MAGNITUD; PERO PUEDE POSEER VARIAS INTENSIDADES. NM1

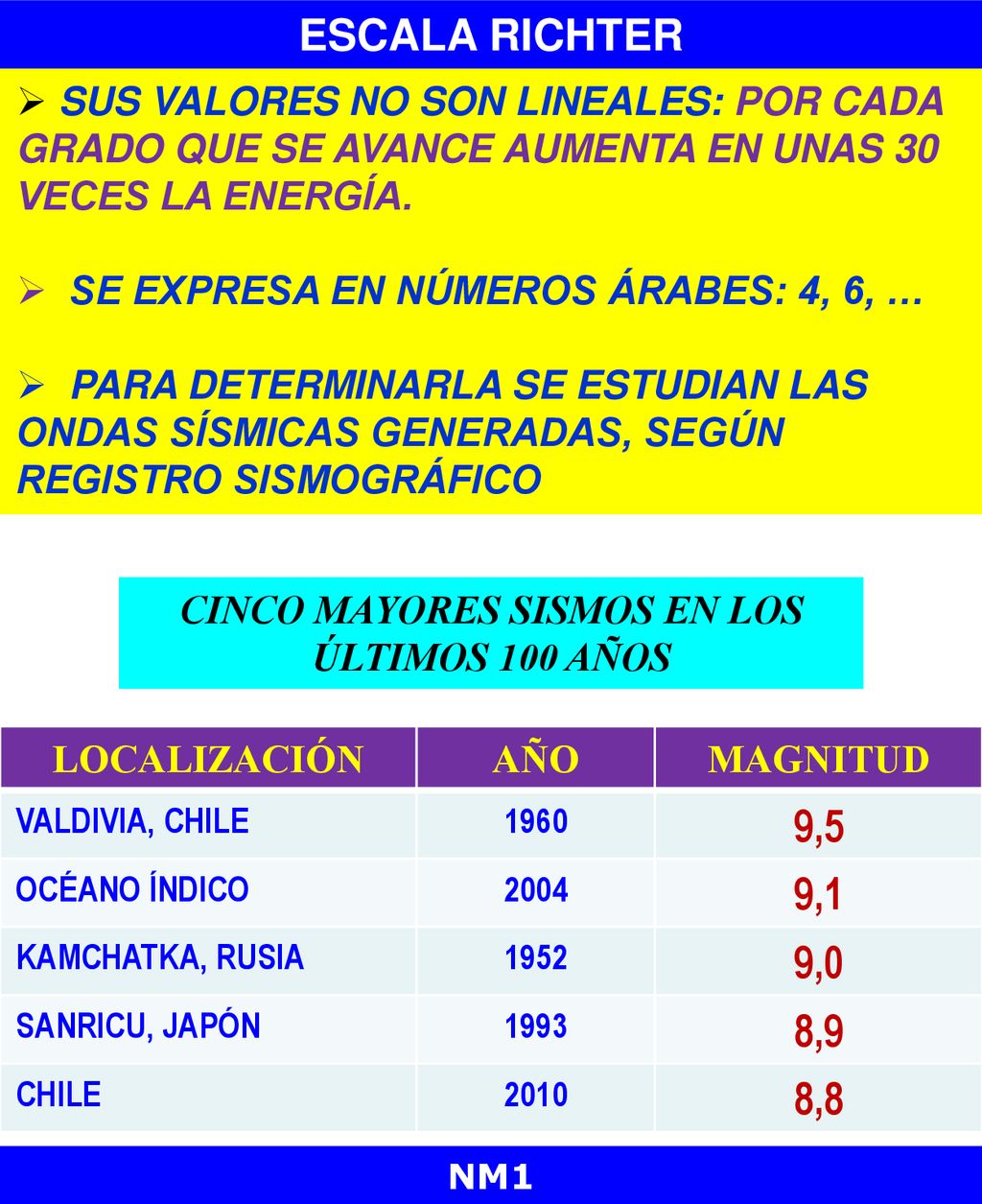

15 CINCO MAYORES SISMOS EN LOS
ESCALA RICHTER SUS VALORES NO SON LINEALES: POR CADA GRADO QUE SE AVANCE AUMENTA EN UNAS 30 VECES LA ENERGÍA. SE EXPRESA EN NÚMEROS ÁRABES: 4, 6, … PARA DETERMINARLA SE ESTUDIAN LAS ONDAS SÍSMICAS GENERADAS, SEGÚN REGISTRO SISMOGRÁFICO CINCO MAYORES SISMOS EN LOS ÚLTIMOS 100 AÑOS LOCALIZACIÓN AÑO MAGNITUD VALDIVIA, CHILE 1960 9,5 OCÉANO ÍNDICO 2004 9,1 KAMCHATKA, RUSIA 1952 9,0 SANRICU, JAPÓN 1993 8,9 CHILE 2010 8,8 NM1

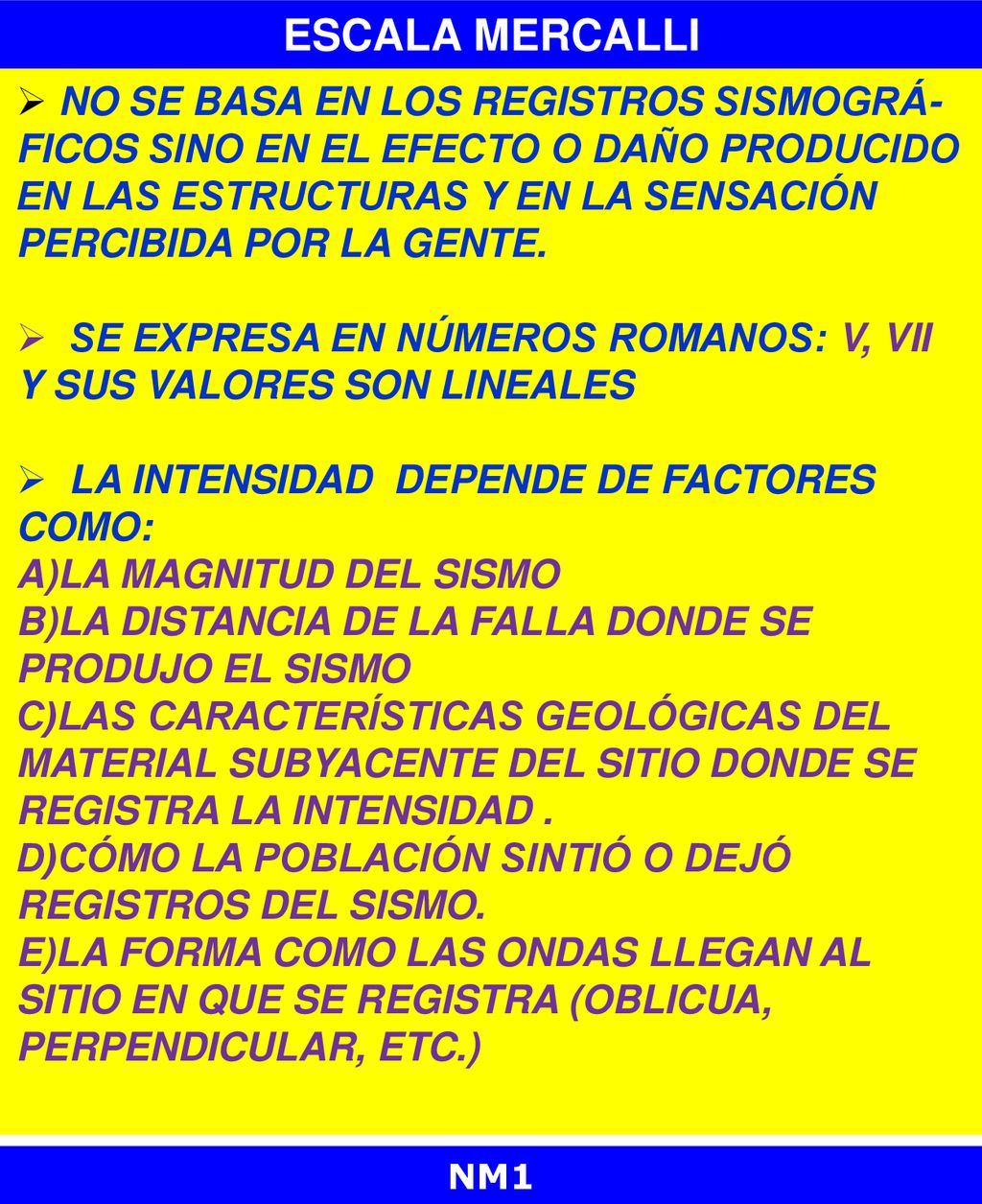

16 ESCALA MERCALLI no se basa en los registros sismográ-ficos sino en el efecto o daño producido en las estructuras y en la sensación percibida por la gente. SE EXPRESA EN NÚMEROS ROMANOS: V, VII Y SUS VALORES SON LINEALES La Intensidad depende de FACTORES COMO: a)La MAGNITUD DEL SISMO b)La distancia de la falla donde se produjo el SISMO C)Las características geológicas del material subyacente del sitio donde se registra la Intensidad . D)Cómo la población sintió o dejó registros del SISMO. E)La forma como las ondas llegan al sitio en que se registra (oblIcua, perpendicular, etc.) NM1

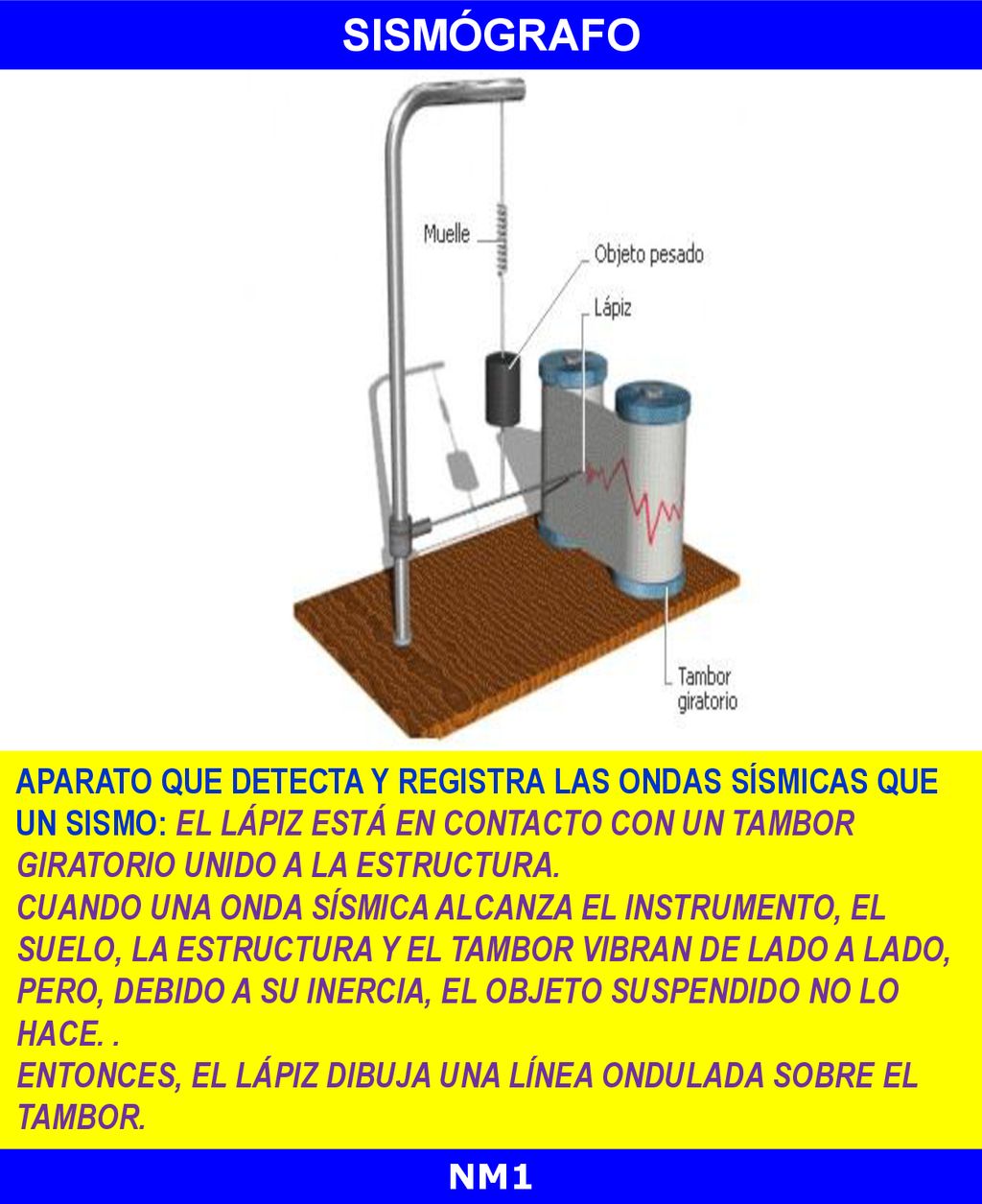

17 SISMÓGRAFO aparato que detecta y REGISTRa las ondas sísmicas que un SISMO: El lápiz está en contacto con un tambor giratorio unido a la estructura. Cuando una onda sísmica alcanza el instrumento, el suelo, la estructura y el tambor vibran de lado a lado, pero, debido a su inercia, el objeto suspendido no lo hace. . Entonces, el lápiz dibuja una línea ondulada sobre el tambor. NM1

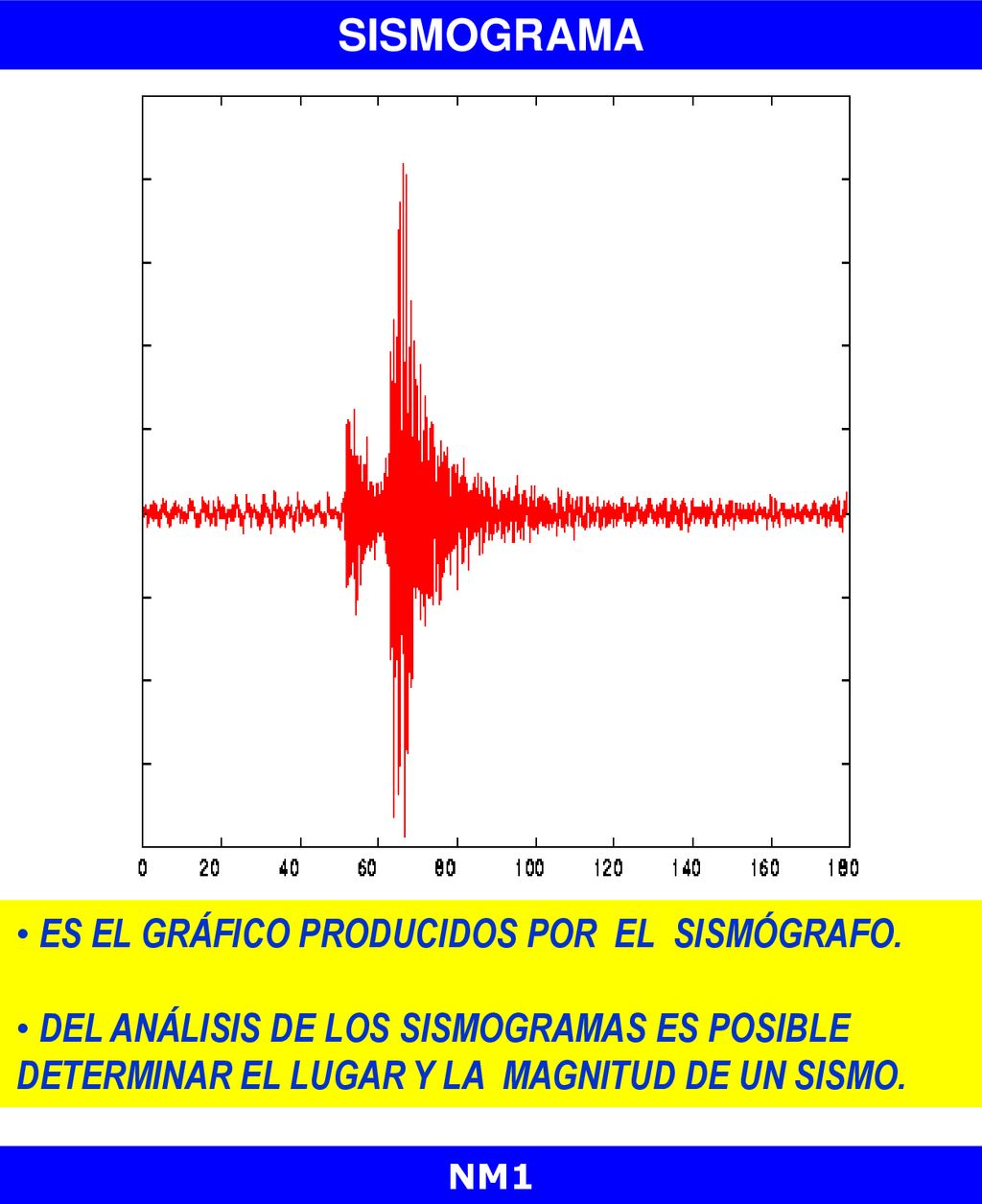

18 SISMOGRAMA ES EL gráfico producidos por EL sismógrafo.
DEL ANÁLISIS DE LOS SISMOGRAMAS es posible determinar el lugar y la MAGNITUD DE UN SISMO. NM1

19 TSUNAMIS olas marinas de origen sísmico. Se trata de grandes olas
generadas por un terremoto submarino puedeN viajar GRANDES DISTANCIAS POR LA SUPERFICIE DEL OCÉANO EN ALTAMAR ALCANZAN ALTURAS RELATIVAMENTE PEQUEÑAS (0,5m), PERO AL APROXIMARSE A LA COSTA LA AUMENTAN BRUSCAMEN- HASTA VARIOS METROS. al llegar a las aguas poco profundas de la costa DISMINUYEN SU VELOCIDAD DE PROPAGACIÓN. NM1

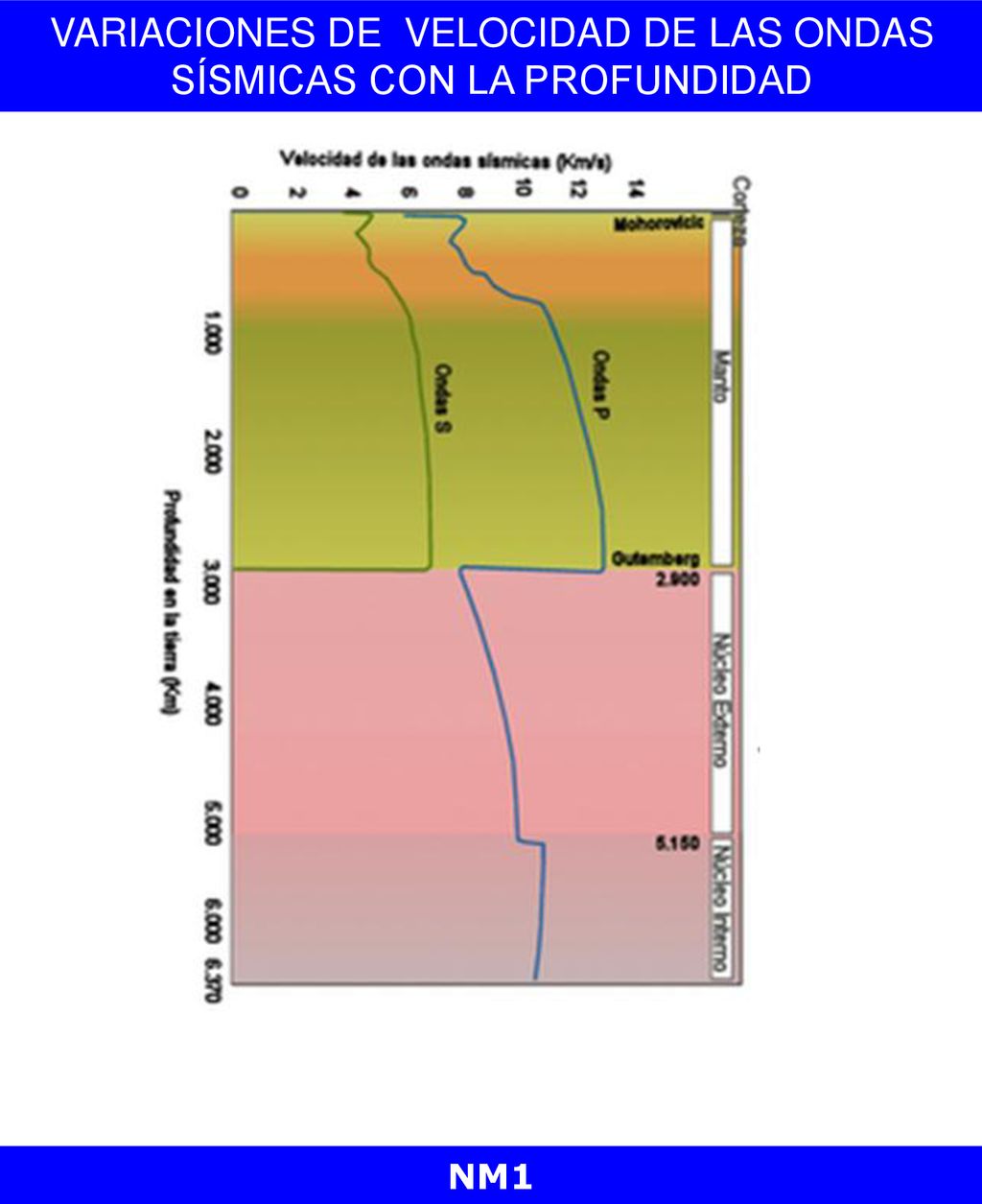

20 VARIACIONES DE VELOCIDAD DE LAS ONDAS SÍSMICAS CON LA PROFUNDIDAD
NM1

21 VOLCANES volcán : LUGAR DONDE SE PRODUCE UNA EMANACIÓN DE MATERIAL FUNDIDO (MAGMA) QUE AL ENFRIARSE PODRÍA FORMAR UNA MONTAÑA. PARA QUE ESTO OCURRA SE DEBE PRODUCIR UNA FISURA EN LA CORTEZA TERRESTRE. ES EL RESULTADO DE UN COMPLEJO PROCESO QUE INCLUYE LA FORMACIÓN, EL ASCENSO, LA EVOLUCIÓN, LA EMISIÓN DE MAGMA Y LA DEPOSITACIÓN DE LOS MATERIALES VOLCÁNICOS. NM1

22 VOLCANES: MATERIAL EXPULSADO
LÍQUIDO: MAGMA, QUE CUANDO DERRAMA POR LAS LADERAS DEL CONO VOLCÁNICO RECIBE EL NOMBRE DE LAVA. GASEOSO: DIÓXIDO DE CARBONO, HIDRÓGENO, DIÓXIDO DE AZUFRE, METANO, ETC. SÓLIDO: MATERIAL ROCOSO LLAMADO PIROCLÁSTICO. NM1

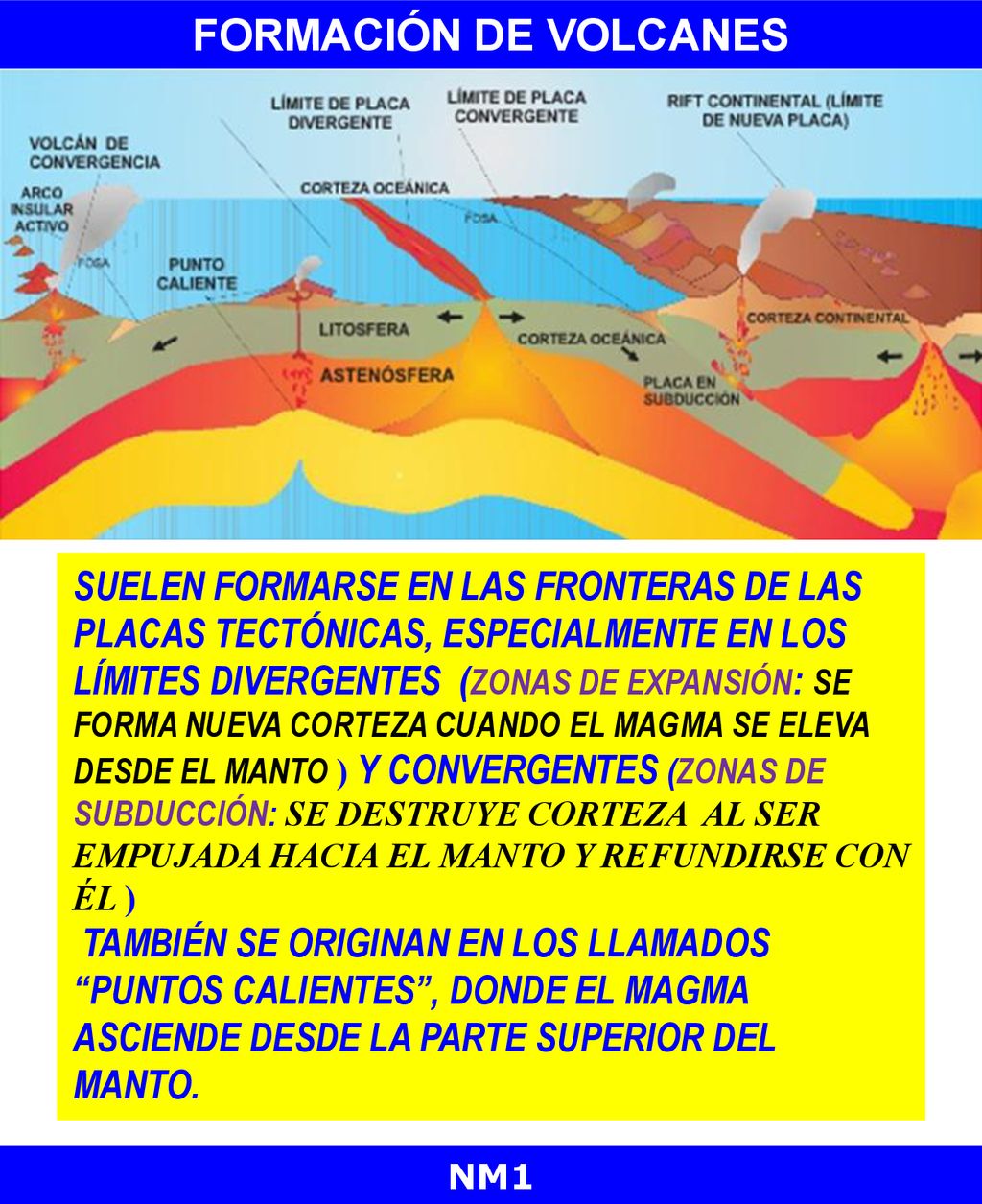

23 FORMACIÓN DE VOLCANES SUELEN FORMARSE EN LAS FRONTERAS DE LAS PLACAS TECTÓNICAS, ESPECIALMENTE EN LOS LÍMITES DIVERGENTES (ZONAS DE EXPANSIÓN: se forma nueva corteza cuando el magma se eleva desde el manto ) Y CONVERGENTES (ZONAS DE SUBDUCCIÓN: se DESTRUYE corteza AL SER EMPUJADA HACIA EL MANTO Y REFUNDIRSE CON ÉL ) TAMBIÉN SE ORIGINAN EN LOS LLAMADOS “PUNTOS CALIENTES”, DONDE EL MAGMA ASCIENDE DESDE LA PARTE SUPERIOR DEL MANTO. NM1

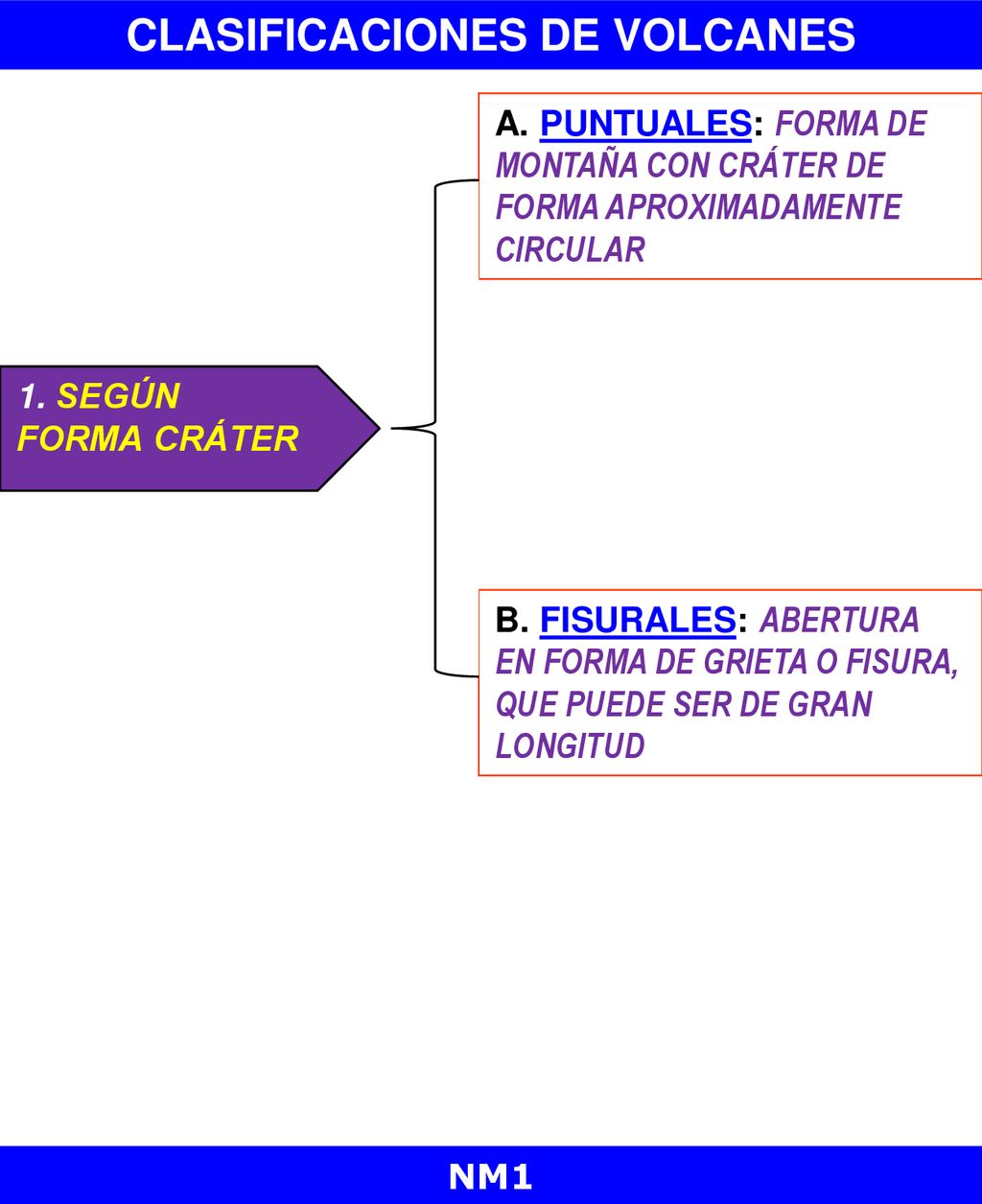

24 CLASIFICACIONES DE VOLCANES
A. PUNTUALES: FORMA DE MONTAÑA CON CRÁTER DE FORMA APROXIMADAMENTE CIRCULAR 1. SEGÚN FORMA CRÁTER B. FISURALES: ABERTURA EN FORMA DE GRIETA O FISURA, QUE PUEDE SER DE GRAN LONGITUD NM1

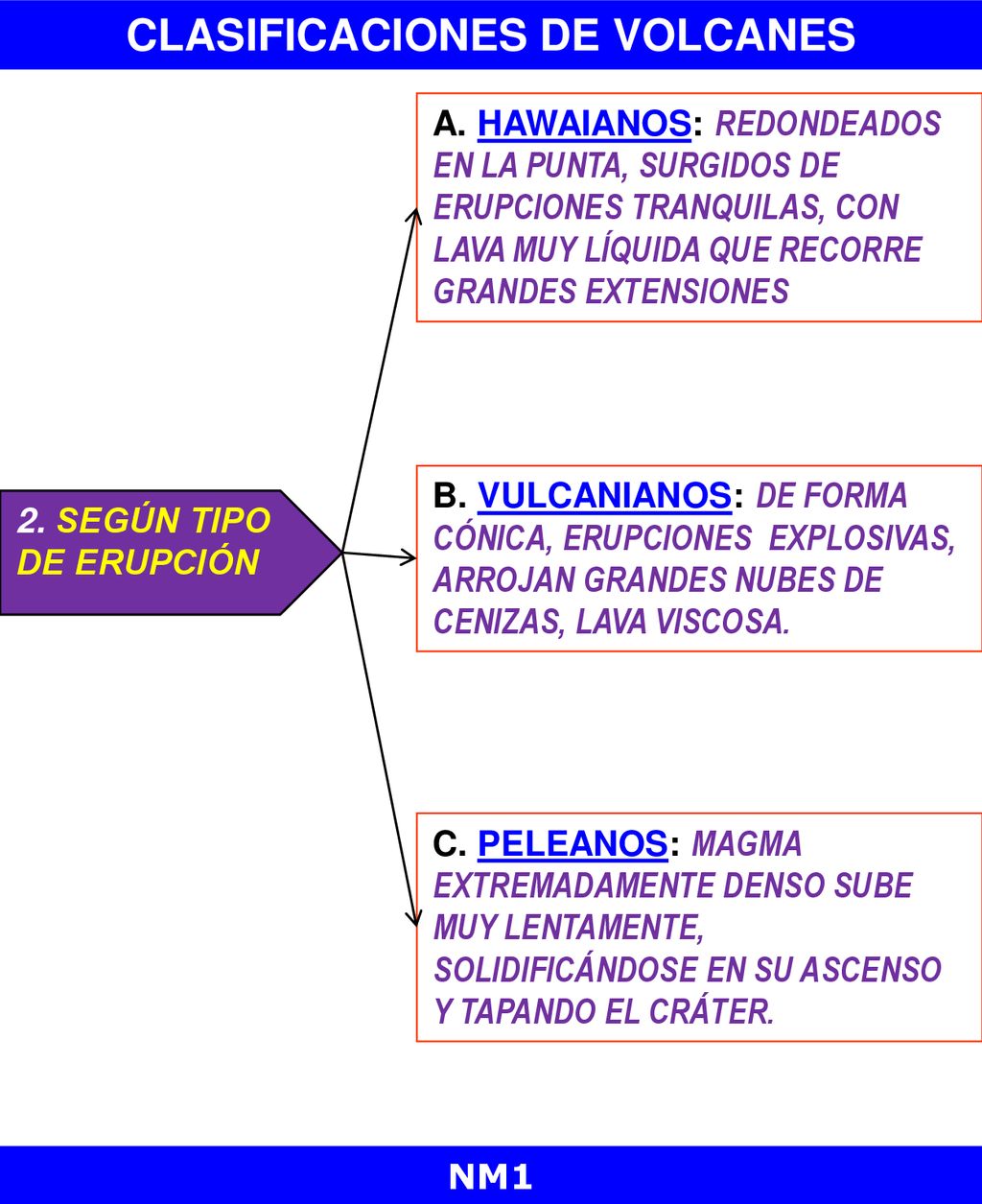

25 CLASIFICACIONES DE VOLCANES
A. HAWAIANOS: REDONDEADOS EN LA PUNTA, SURGIDOS DE ERUPCIONES TRANQUILAS, CON LAVA MUY LÍQUIDA QUE RECORRE GRANDES EXTENSIONES B. VULCANIANOS: DE FORMA CÓNICA, ERUPCIONES EXPLOSIVAS, ARROJAN GRANDES NUBES DE CENIZAS, LAVA VISCOSA. 2. SEGÚN TIPO DE ERUPCIÓN C. PELEANOS: MAGMA EXTREMADAMENTE DENSO SUBE MUY LENTAMENTE, SOLIDIFICÁNDOSE EN SU ASCENSO Y TAPANDO EL CRÁTER. NM1

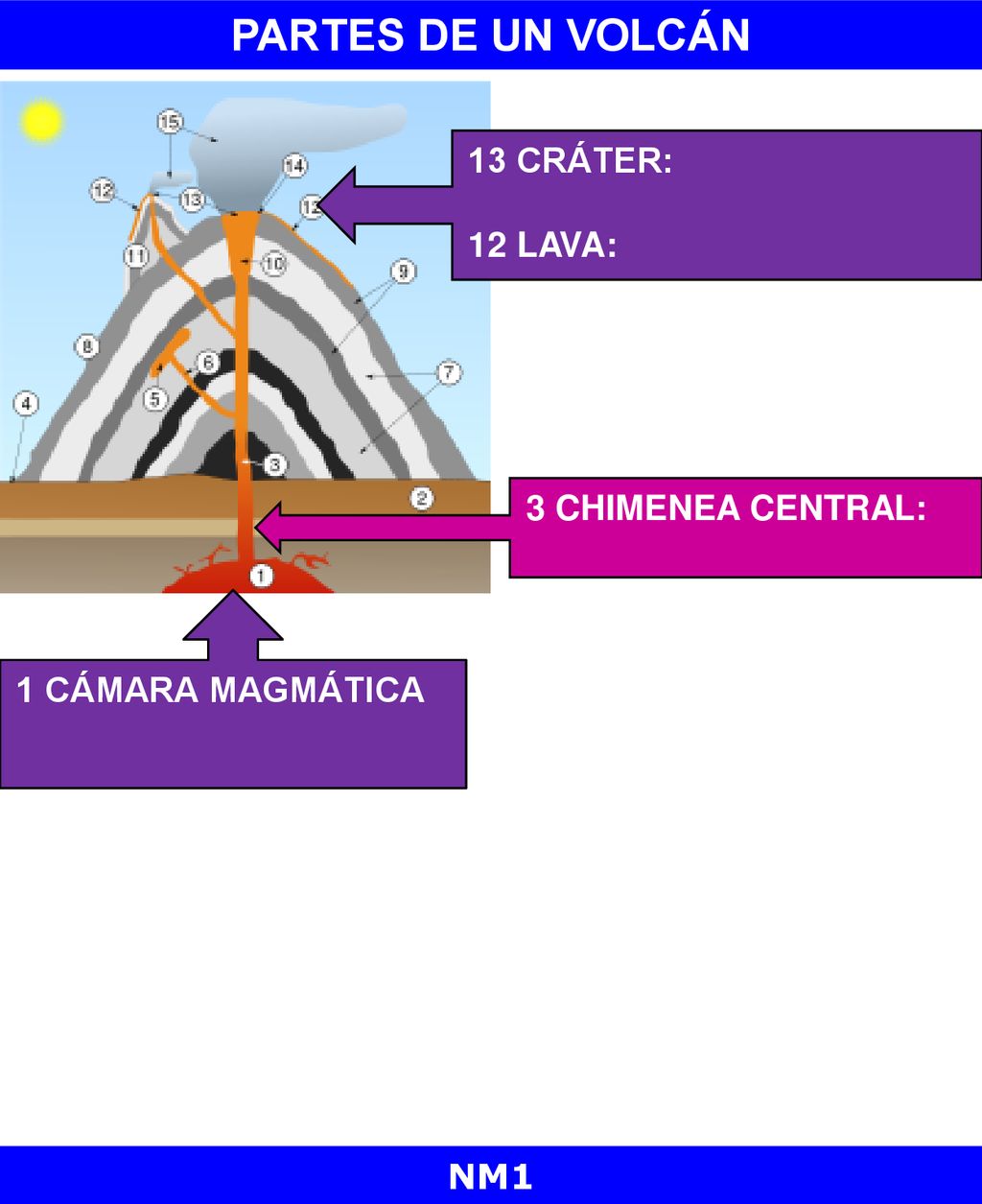

26 PARTES DE UN VOLCÁN 13 CRÁTER: 12 LAVA: 3 CHIMENEA CENTRAL:
1 CÁMARA MAGMÁTICA NM1

27 ACTIVIDAD VOLCÁNICA EN CHILE
Chile está ubicado en un 'margen activo de convergencia de placas', lo cual ha dado origen a la Cordillera de los Andes y sus volcanes, como también genera una importante actividad sísmica. Nuestro país presenta CERCA DE volcanes, más de 500 considerados geológicamente activos (CON ACTIVIDAD EN LOS ÚLTIMOS AÑOS) y unos 60 con registro eruptivo histórico, dentro de los últimos 450 años. EN CHILE se sitúan dos de los cuatro volcanes más activos de Sudamérica: Villarrica y Llaima. NM1
