DIBUJO ORTOGONAL E ISOMETRICO

Presentación del tema: "DIBUJO ORTOGONAL E ISOMETRICO"— Transcripción de la presentación:

1 DIBUJO ORTOGONAL E ISOMETRICO
CON COORDENAS (X,Y,Z)

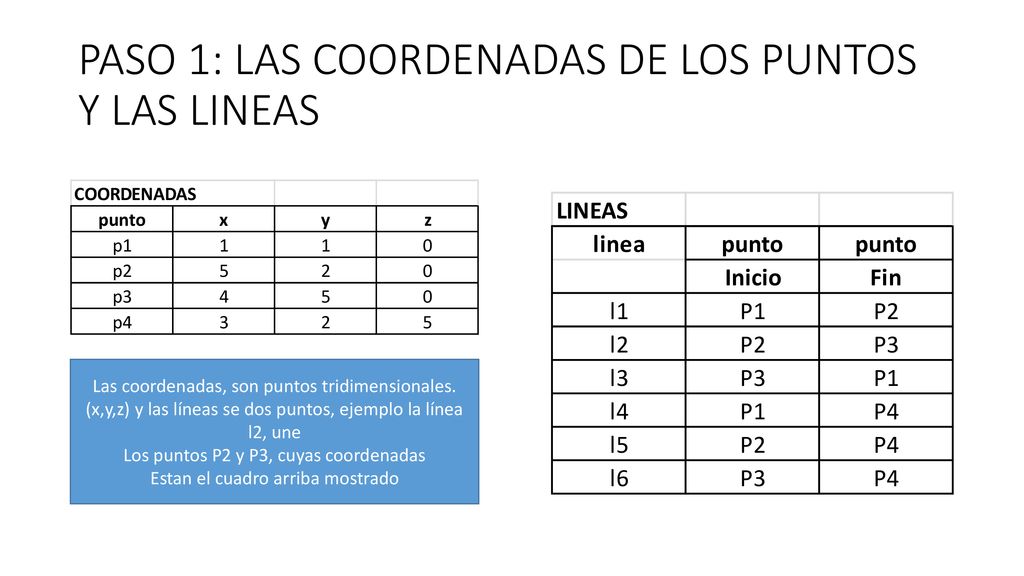

2 PASO 1: LAS COORDENADAS DE LOS PUNTOS Y LAS LINEAS
Las coordenadas, son puntos tridimensionales. (x,y,z) y las líneas se dos puntos, ejemplo la línea l2, une Los puntos P2 y P3, cuyas coordenadas Estan el cuadro arriba mostrado

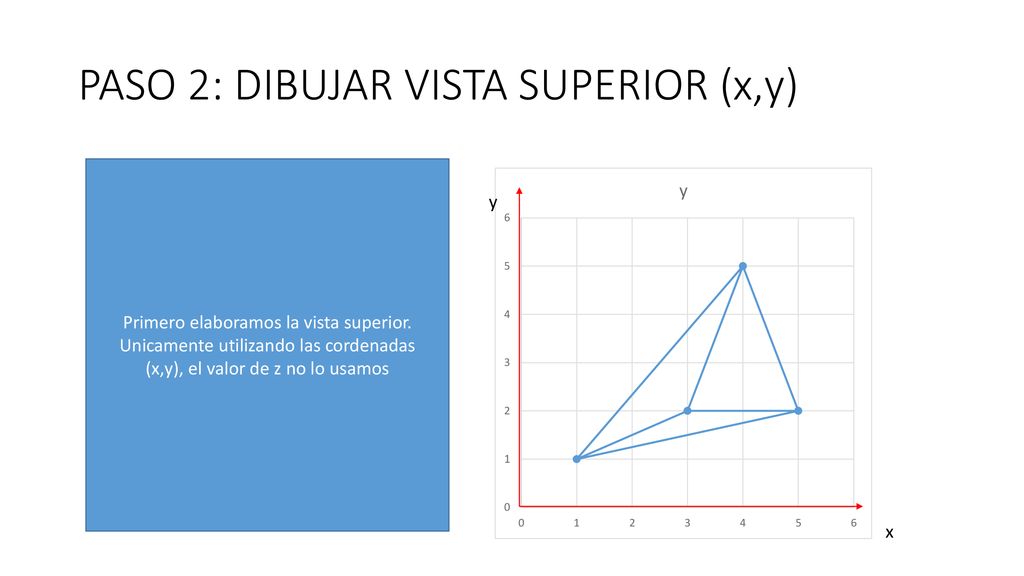

3 PASO 2: DIBUJAR VISTA SUPERIOR (x,y)
Primero elaboramos la vista superior. Unicamente utilizando las cordenadas (x,y), el valor de z no lo usamos y x

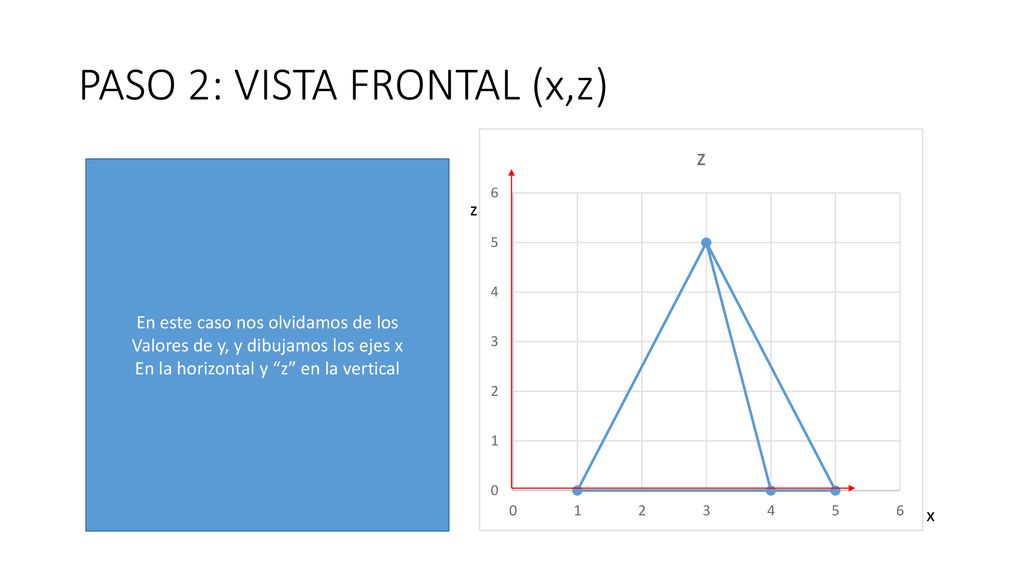

4 PASO 2: VISTA FRONTAL (x,z)
En este caso nos olvidamos de los Valores de y, y dibujamos los ejes x En la horizontal y “z” en la vertical z x

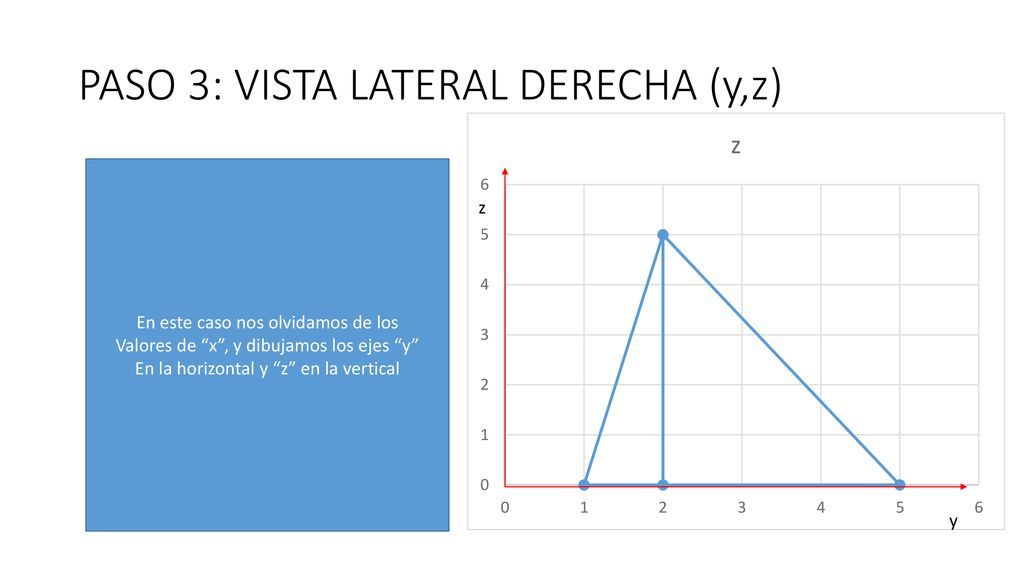

5 PASO 3: VISTA LATERAL DERECHA (y,z)
En este caso nos olvidamos de los Valores de “x”, y dibujamos los ejes “y” En la horizontal y “z” en la vertical z y

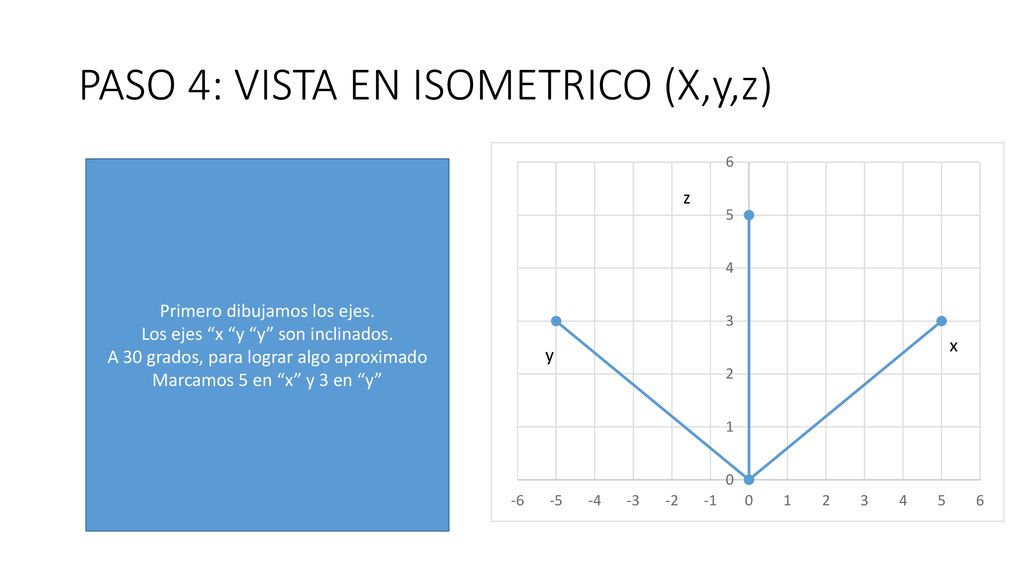

6 PASO 4: VISTA EN ISOMETRICO (X,y,z)
Primero dibujamos los ejes. Los ejes “x “y “y” son inclinados. A 30 grados, para lograr algo aproximado Marcamos 5 en “x” y 3 en “y” z x y

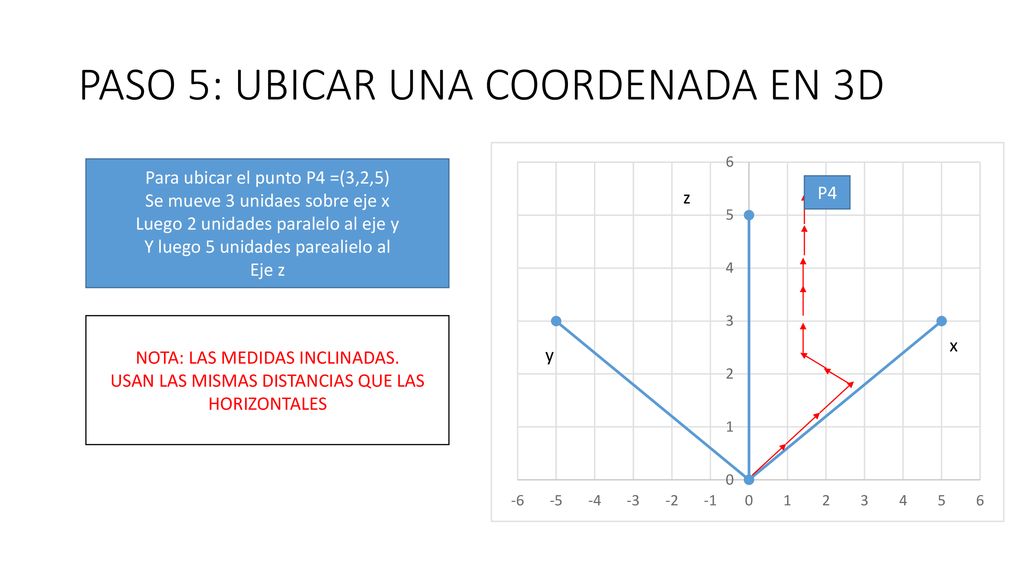

7 PASO 5: UBICAR UNA COORDENADA EN 3D
Para ubicar el punto P4 =(3,2,5) Se mueve 3 unidaes sobre eje x Luego 2 unidades paralelo al eje y Y luego 5 unidades parealielo al Eje z z P4 NOTA: LAS MEDIDAS INCLINADAS. USAN LAS MISMAS DISTANCIAS QUE LAS HORIZONTALES x y

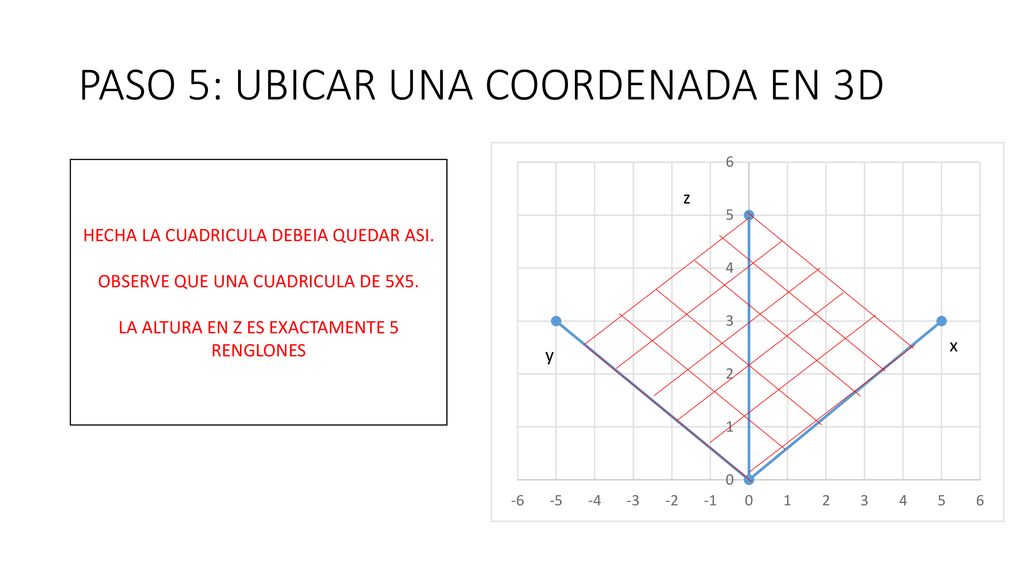

8 PASO 5: UBICAR UNA COORDENADA EN 3D
HECHA LA CUADRICULA DEBEIA QUEDAR ASI. OBSERVE QUE UNA CUADRICULA DE 5X5. LA ALTURA EN Z ES EXACTAMENTE 5 RENGLONES z x y

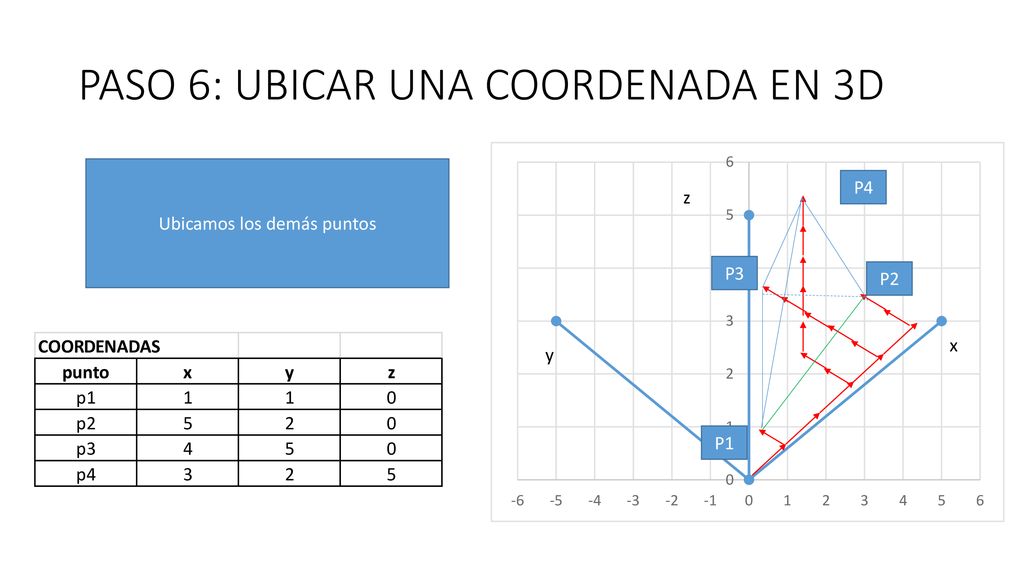

9 PASO 6: UBICAR UNA COORDENADA EN 3D
Ubicamos los demás puntos P4 z P3 P2 x y P1

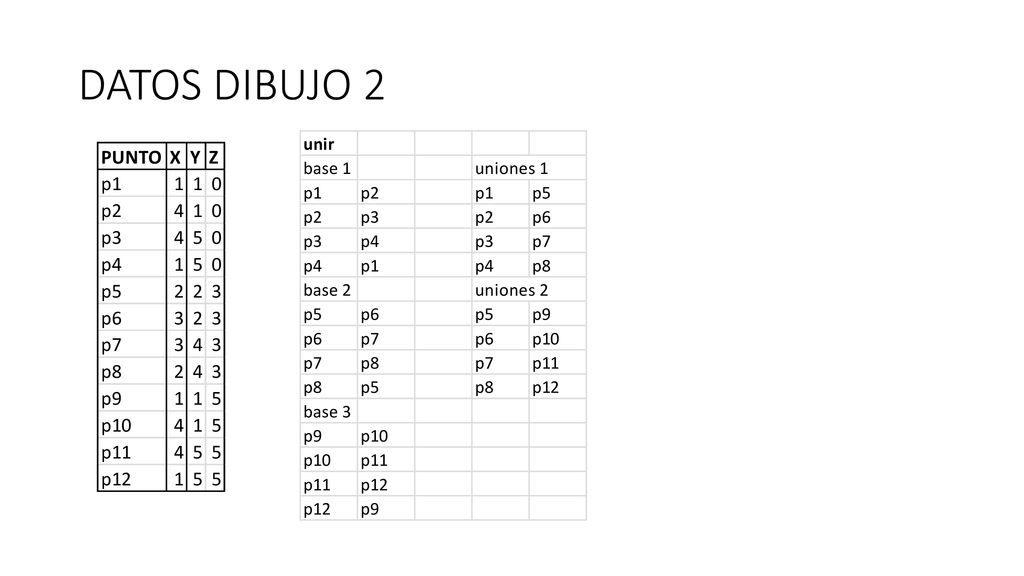

10 DATOS DIBUJO 2

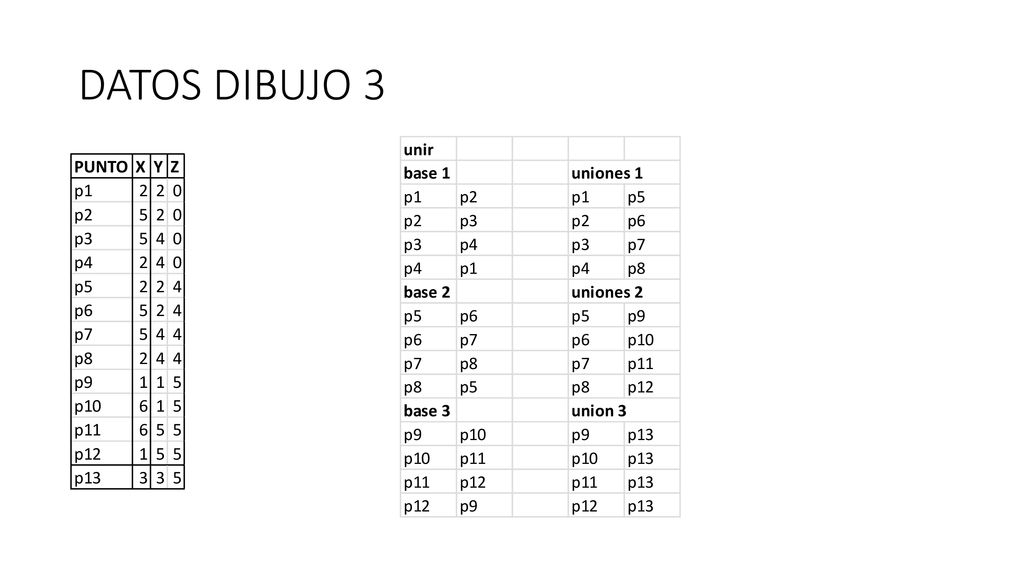

11 DATOS DIBUJO 3
