Diseño geodésico II II ciclo, 2017 José Francisco Valverde Calderón

Presentación del tema: "Diseño geodésico II II ciclo, 2017 José Francisco Valverde Calderón"— Transcripción de la presentación:

1 Diseño geodésico II II ciclo, 2017 José Francisco Valverde Calderón
Sitio web: Diseño Geodésico II II Ciclo, 2017 Profesor: José Francisco Valverde C

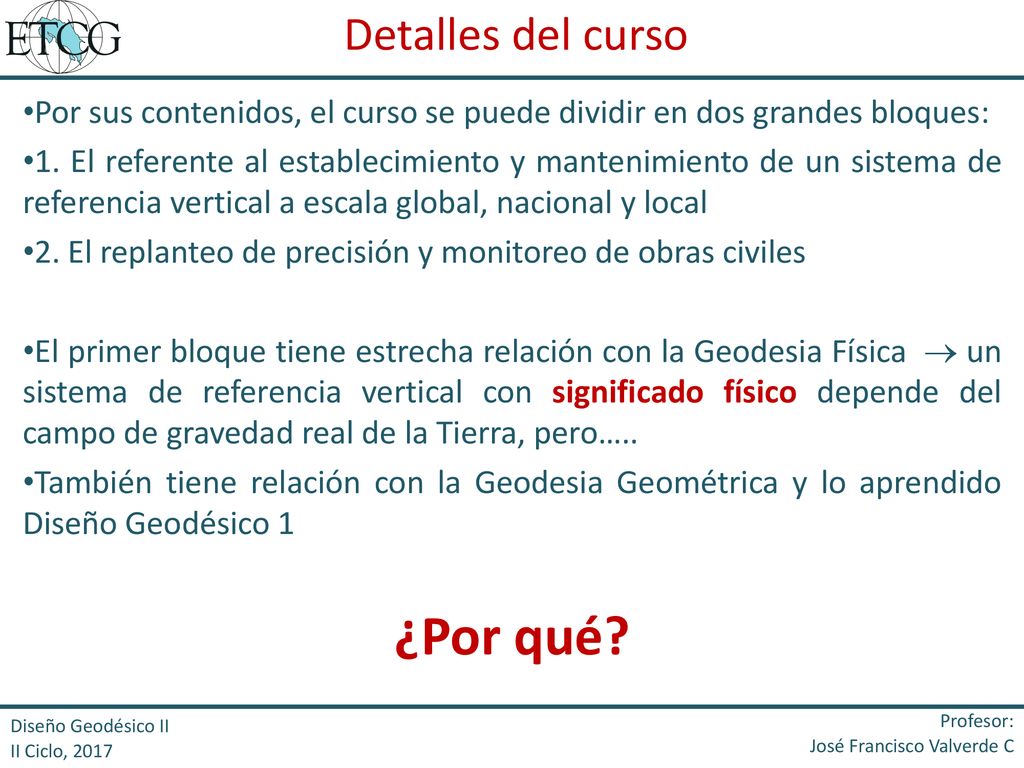

2 ¿Por qué? Detalles del curso
Por sus contenidos, el curso se puede dividir en dos grandes bloques: 1. El referente al establecimiento y mantenimiento de un sistema de referencia vertical a escala global, nacional y local 2. El replanteo de precisión y monitoreo de obras civiles El primer bloque tiene estrecha relación con la Geodesia Física  un sistema de referencia vertical con significado físico depende del campo de gravedad real de la Tierra, pero….. También tiene relación con la Geodesia Geométrica y lo aprendido Diseño Geodésico 1 ¿Por qué? Diseño Geodésico II II Ciclo, 2017 Profesor: José Francisco Valverde C

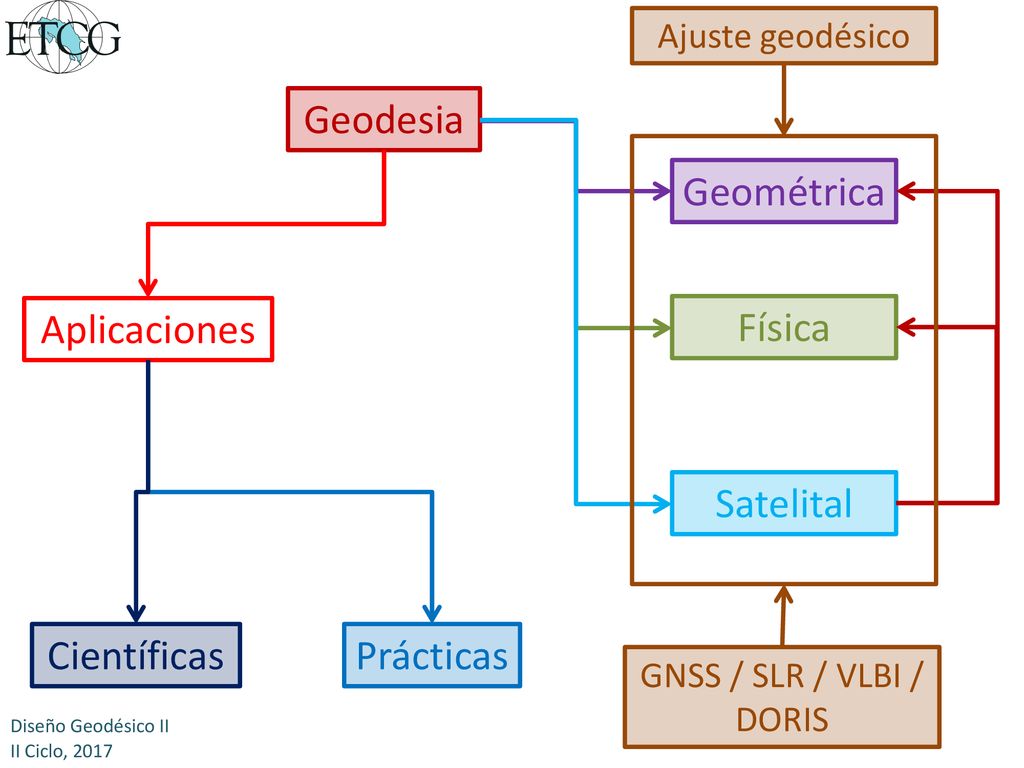

3 Geodesia Geométrica Aplicaciones Física Satelital Científicas
Ajuste geodésico Geodesia Geométrica Aplicaciones Física Satelital Científicas Prácticas GNSS / SLR / VLBI / DORIS Diseño Geodésico II II Ciclo, 2017

4 Introducción ¿Qué tipo de información proveen este tipo de marcas?
¿Basta con la información obtenida en campo para obtener un dato “correcto”? ¿Es necesario efectuar algún otro tipo de mediciones? Diseño Geodésico II II Ciclo, 2017 Profesor: José Francisco Valverde C

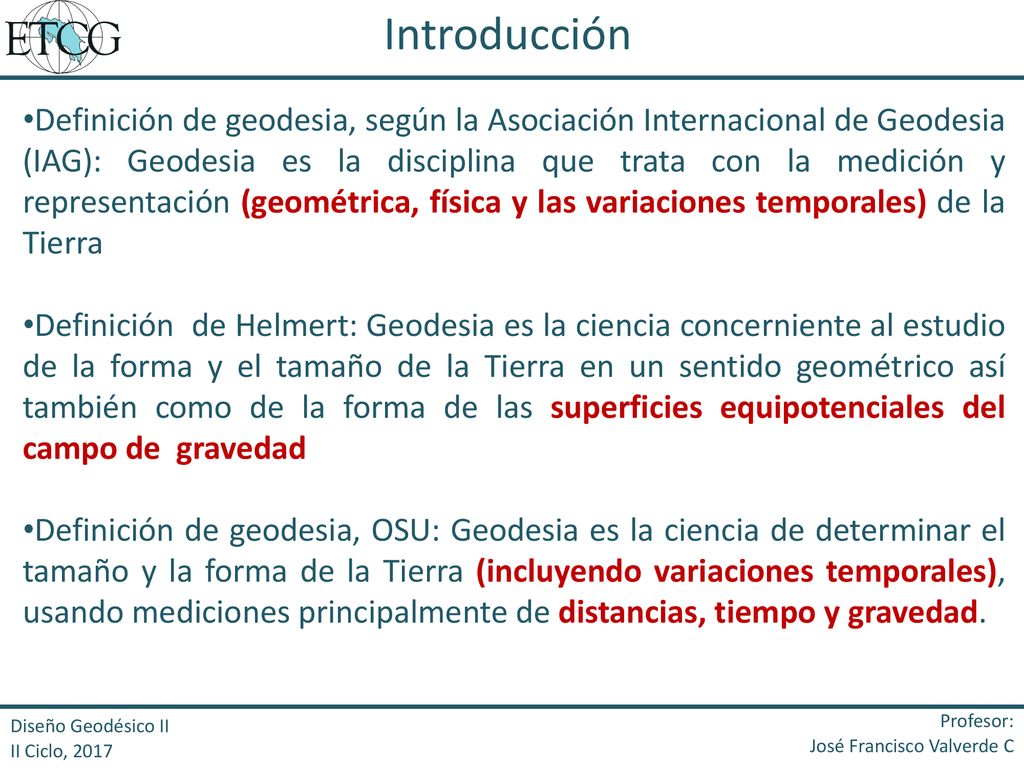

5 Introducción Definición de geodesia, según la Asociación Internacional de Geodesia (IAG): Geodesia es la disciplina que trata con la medición y representación (geométrica, física y las variaciones temporales) de la Tierra Definición de Helmert: Geodesia es la ciencia concerniente al estudio de la forma y el tamaño de la Tierra en un sentido geométrico así también como de la forma de las superficies equipotenciales del campo de gravedad Definición de geodesia, OSU: Geodesia es la ciencia de determinar el tamaño y la forma de la Tierra (incluyendo variaciones temporales), usando mediciones principalmente de distancias, tiempo y gravedad. Diseño Geodésico II II Ciclo, 2017 Profesor: José Francisco Valverde C

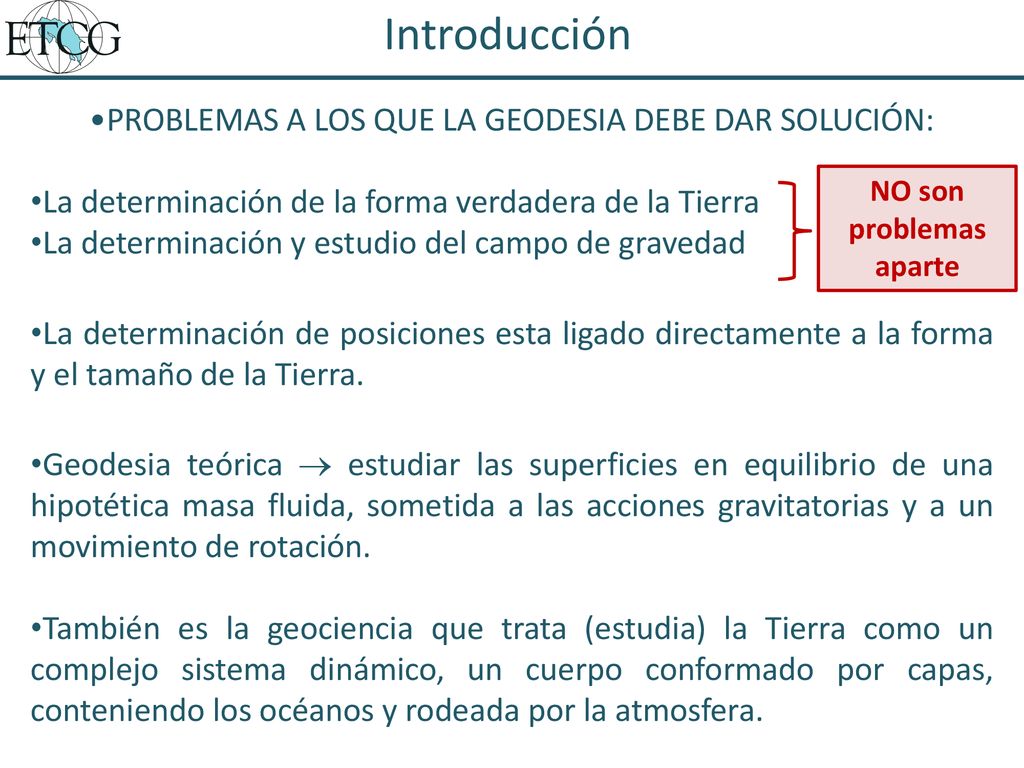

6 NO son problemas aparte
Introducción PROBLEMAS A LOS QUE LA GEODESIA DEBE DAR SOLUCIÓN: La determinación de la forma verdadera de la Tierra La determinación y estudio del campo de gravedad La determinación de posiciones esta ligado directamente a la forma y el tamaño de la Tierra. Geodesia teórica  estudiar las superficies en equilibrio de una hipotética masa fluida, sometida a las acciones gravitatorias y a un movimiento de rotación. También es la geociencia que trata (estudia) la Tierra como un complejo sistema dinámico, un cuerpo conformado por capas, conteniendo los océanos y rodeada por la atmosfera. NO son problemas aparte

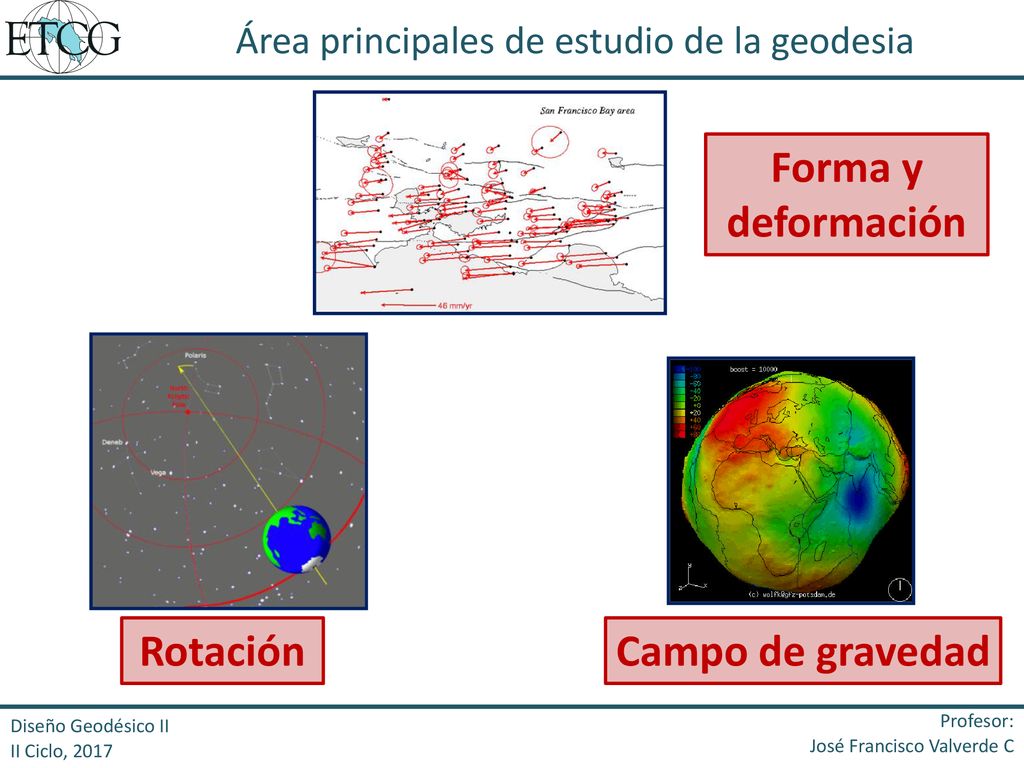

7 Área principales de estudio de la geodesia
Forma y deformación Rotación Campo de gravedad Diseño Geodésico II II Ciclo, 2017 Profesor: José Francisco Valverde C

8 Introducción La “revolución” en la geodesia fue posible por:
Uso del tiempo atómico como escala de tiempo → independiente de la rotación de la Tierra La habilidad de medir el tiempo de propagación de señales, desde los segundos hasta los picosegundos Uso de satélites artificiales Se pasó de tener sistemas globales con exactitudes de 5 m (60’s) a sistemas globales con exactitudes milimétricas (en la actualidad). Las estrellas fueron reemplazadas por quásares y satélites; las observaciones astronómicas fueron reemplazadas por distancias entre receptores y satélites (mas detalle en Geodesia Satelital) Diseño Geodésico II II Ciclo, 2017 Profesor: José Francisco Valverde C

9 La Tierra como es!! Diseño Geodésico II II Ciclo, 2017

10 En Búsqueda del Geoide El geoide se extiende donde sea y provee un datum común para todos....pero ¿donde está y como lo encuentro? Diseño Geodésico II II Ciclo, 2017 Profesor: José Francisco Valverde C

11 Servicios científicos de la IAG dedicados a la geometría de la Tierra:
International Earth Rotation and Reference System Service (IERS) International Doris Service (IDS) International Laser Ranging Service (ILRS) International GNSS Service (IGS) International VLBI Service for Geodesy and Astrometry (IVS) Diseño Geodésico II II Ciclo, 2017 Profesor: José Francisco Valverde C

12 Servicios científicos de la IAG dedicados al campo de gravedad de la Tierra:
International Gravity Field Service (IGFS) Bureau Gravimetric Internacional (BGI) International Center for Earth Tides (ICET) International Geoid Service (IGeS) International Center for Global Earth Models (ICGEM) International Digital Earth Models Service (IDEMS)
