1 5ta. Clase de Instalaciones Electricas
Ley de ohm

2 Un Circuito Eléctrico es un conjunto de elementos conectados entre si por los que puede circular una corriente eléctrica".

3 PARTES DE UN CIRCUITO ELÉCTRICO
 Los elementos que forman un circuito eléctrico básico son:

4 Generador: producen y mantienen la corriente eléctrica por el circuito
Conductores : es por donde se mueve la corriente eléctrica de un elemento a otro del circuito Receptores : son los elementos que transforman la energía eléctrica que les llega en otro tipo de energía. Elementos de mando o control: permiten dirigir o cortar a voluntad el paso de la corriente eléctrica dentro del circuito Elementos de protección : protegen los circuitos y a las personas cuando hay peligro o la corriente es muy elevada y puede haber riesgo de quemar los elementos del circuito

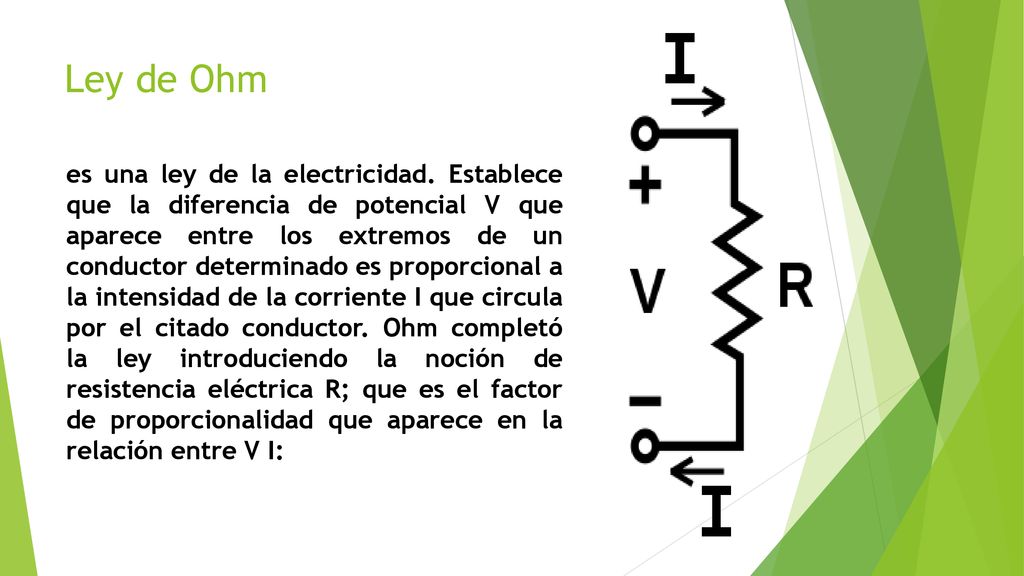

5 Ley de Ohm es una ley de la electricidad. Establece que la diferencia de potencial V que aparece entre los extremos de un conductor determinado es proporcional a la intensidad de la corriente I que circula por el citado conductor. Ohm completó la ley introduciendo la noción de resistencia eléctrica R; que es el factor de proporcionalidad que aparece en la relación entre V I:

6

7 Para calcular el voltaje
Voltaje = Intensidad multiplicado por la Resistencia Para calcular la intensidad Intensidad = Voltaje divido por la Resistencia Para calcular la Resistencia Resistencia = Voltaje divido por Intensidad

8 Simbología en circuito

9 Circuito serie En los circuitos en serie los receptores se conectan una a continuación del otro, el final del primero con el principio del segundo y así sucesivamente.

10 Intensidad Este tipo de circuitos tiene la característica de que la intensidad que atraviesa todos los receptores es la misma, y es igual a la total del circuito It= I1 = I2.

11 Resistencia La resistencia total del circuito es la suma de todas las resistencias de los receptores conectados en serie. Rt = R1 + R2+R..

12 Voltaje La tensión total es igual a la suma de las tensiones en cada uno de los receptores conectados en serie. Vt = V1 + V2+V...

13 Calculemos utilizando ley de ohm

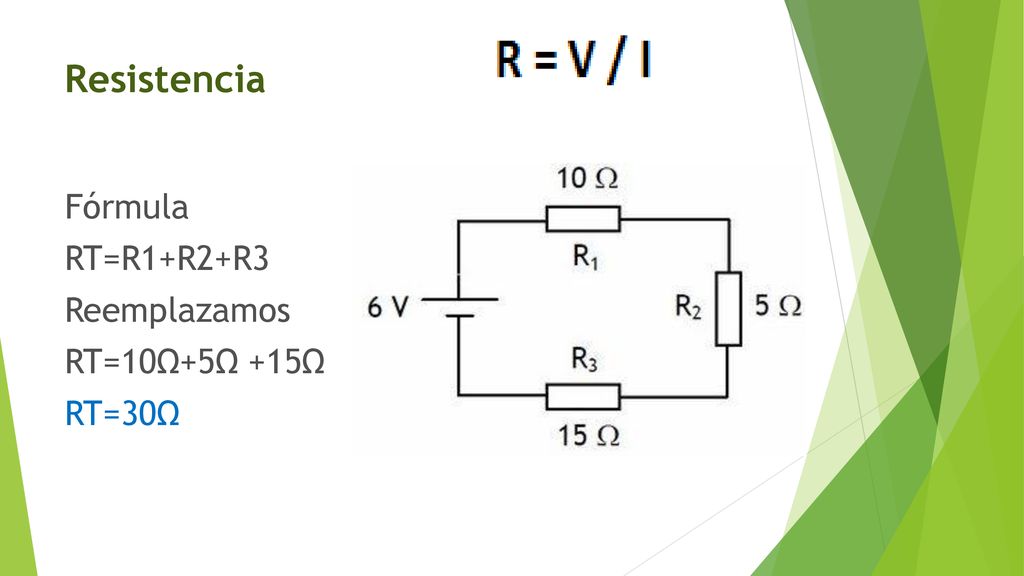

14 Resistencia Fórmula RT=R1+R2+R3 Reemplazamos RT=10Ω+5Ω +15Ω RT=30Ω

15 Intensidad Fórmula IT=VT/RT IT=6v/30Ω IT=0,2 A 0,2A

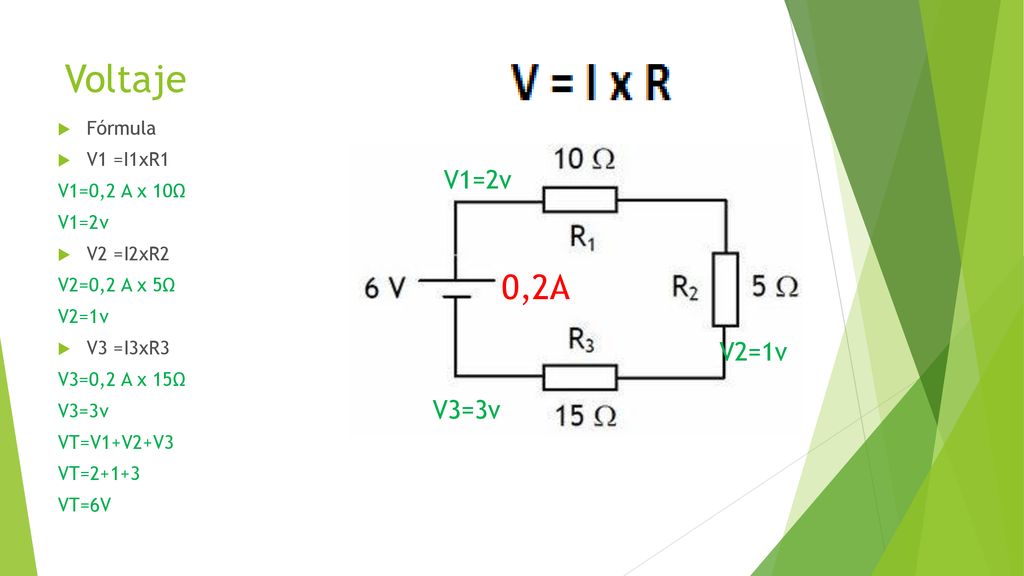

16 Voltaje 0,2A V1=2v V2=1v V3=3v Fórmula V1 =I1xR1 V1=0,2 A x 10Ω V1=2v
VT=V1+V2+V3 VT=2+1+3 VT=6V V1=2v 0,2A V2=1v V3=3v

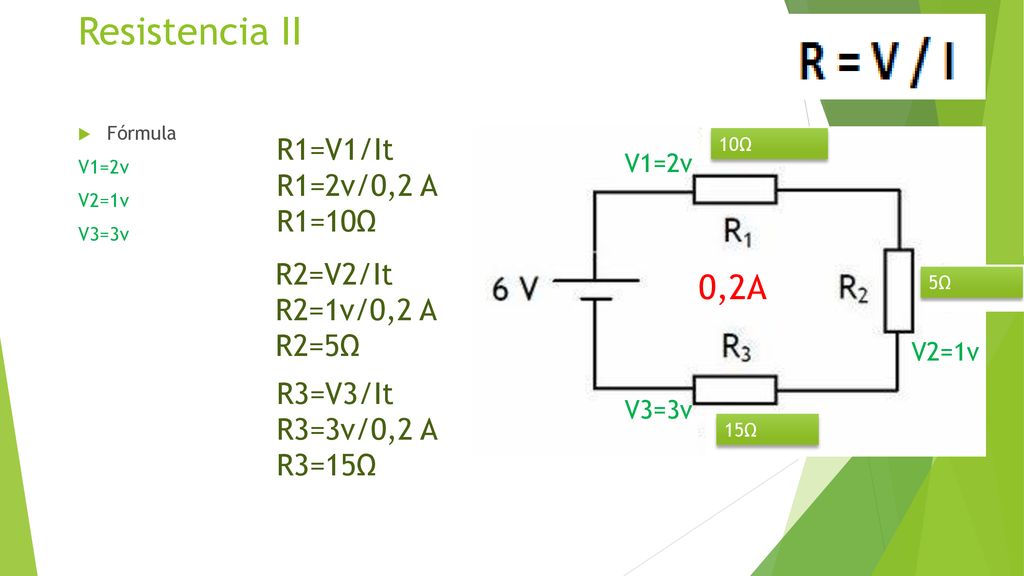

17 Resistencia II 0,2A R1=V1/It R1=2v/0,2 A R1=10Ω R2=V2/It R2=1v/0,2 A
Fórmula V1=2v V2=1v V3=3v R1=V1/It R1=2v/0,2 A R1=10Ω 10Ω V1=2v R2=V2/It R2=1v/0,2 A R2=5Ω 0,2A 5Ω V2=1v R3=V3/It R3=3v/0,2 A R3=15Ω V3=3v 15Ω

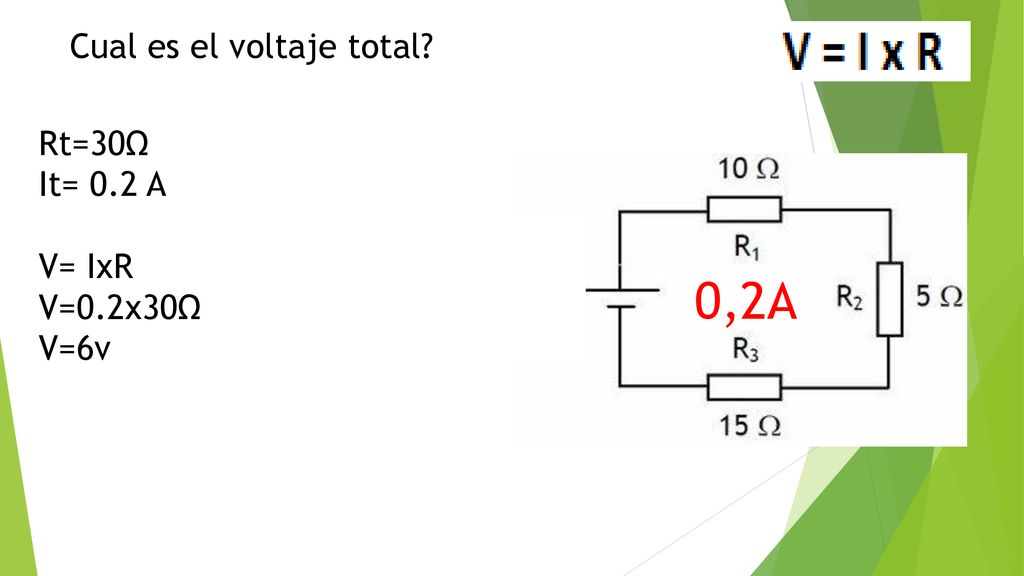

18 Cual es el voltaje total?
Rt=30Ω It= 0.2 A V= IxR V=0.2x30Ω V=6v 0,2A

19 1,2W Potencia P= VxI Pt=Vt X It Pt=6v X 0,2 =1,2W 0,4w P1 = V1 x I1

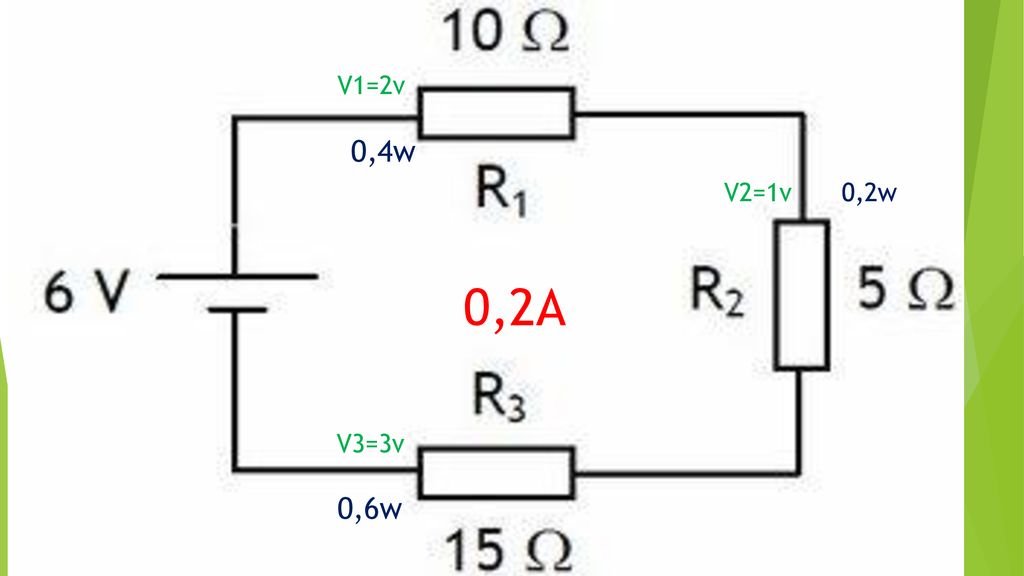

20 V1=2v 0,4w V2=1v 0,2w 0,2A V3=3v 0,6w

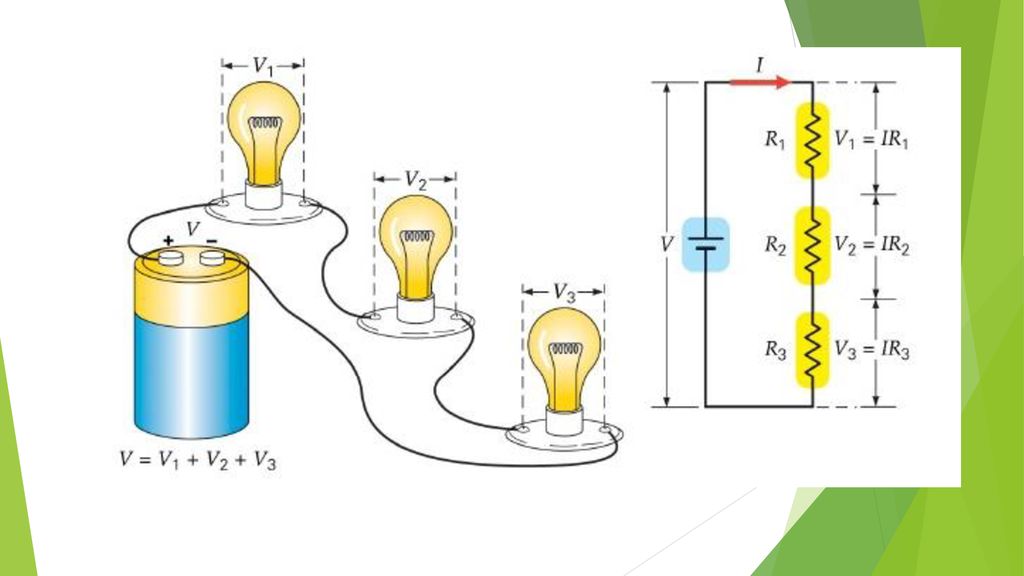

21

22 Ejercicios 10 20 120 30 Calcule Voltaje parcial (V1,V2,V3)
Intensidad total Resistencia total Potencia Potencia parcial 20 120 30
