Permite crear objetos equidistantes respeto a los elementos seleccionados. Los objetos deben de ser líneas, arcos, polilíneas.

Presentación del tema: "Permite crear objetos equidistantes respeto a los elementos seleccionados. Los objetos deben de ser líneas, arcos, polilíneas."— Transcripción de la presentación:

1 Permite crear objetos equidistantes respeto a los elementos seleccionados. Los objetos deben de ser líneas, arcos, polilíneas.

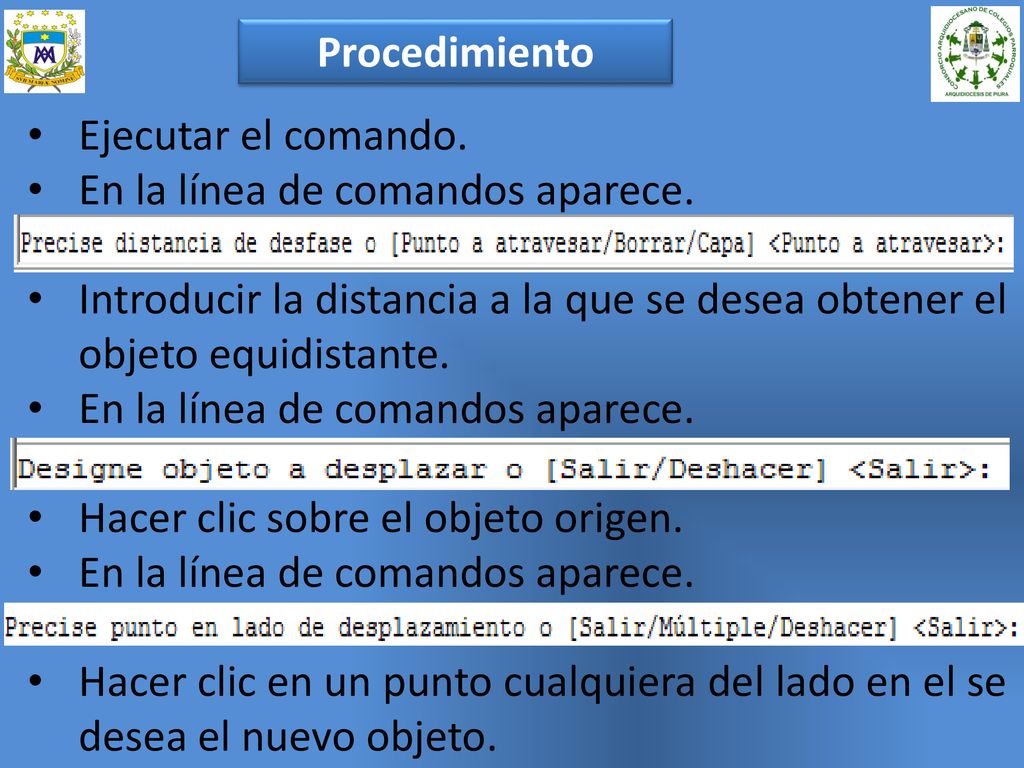

2 Procedimiento Ejecutar el comando. En la línea de comandos aparece. Introducir la distancia a la que se desea obtener el objeto equidistante. Hacer clic sobre el objeto origen. Hacer clic en un punto cualquiera del lado en el se desea el nuevo objeto.

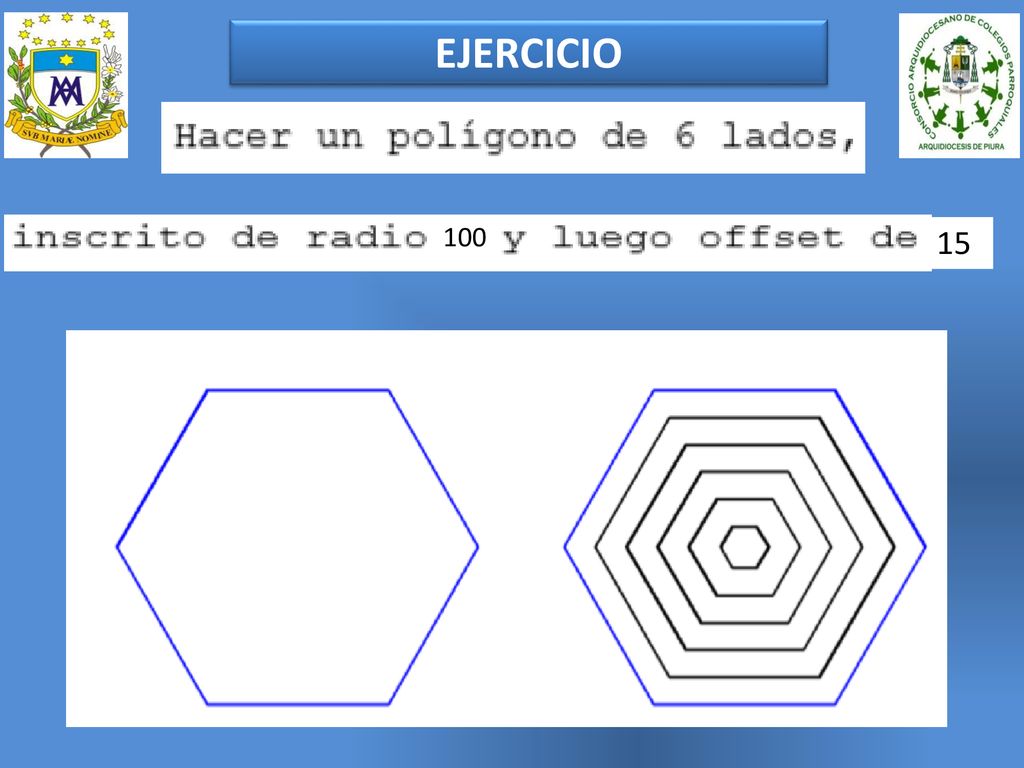

3 EJERCICIO 100 15

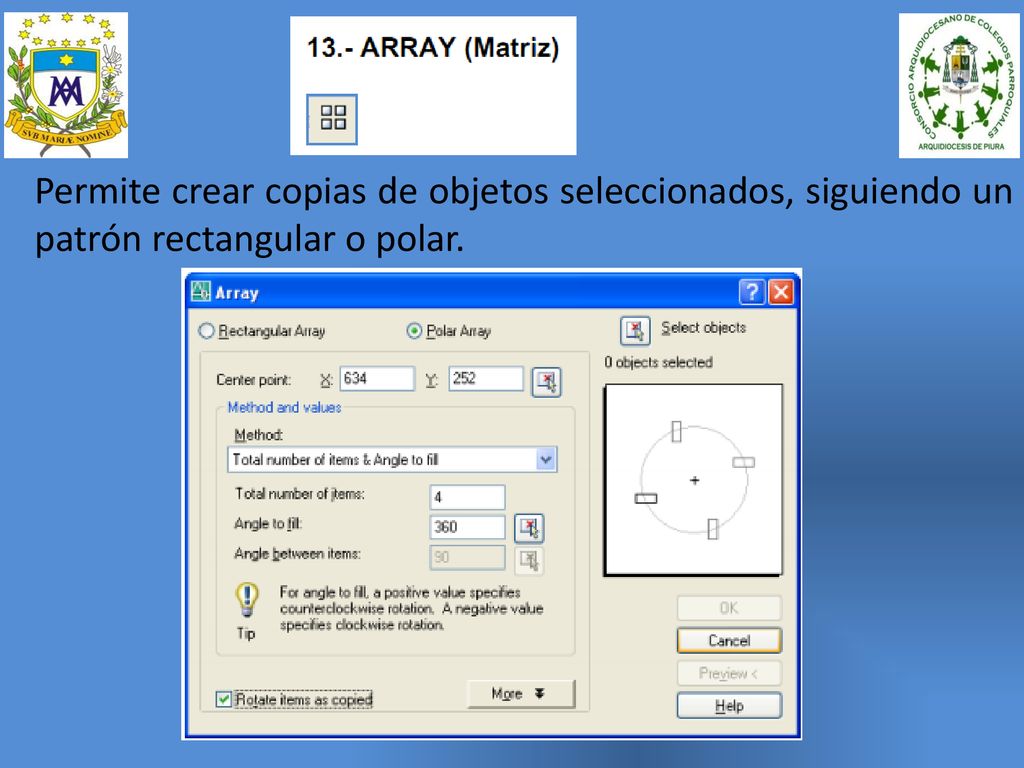

4 Permite crear copias de objetos seleccionados, siguiendo un patrón rectangular o polar.

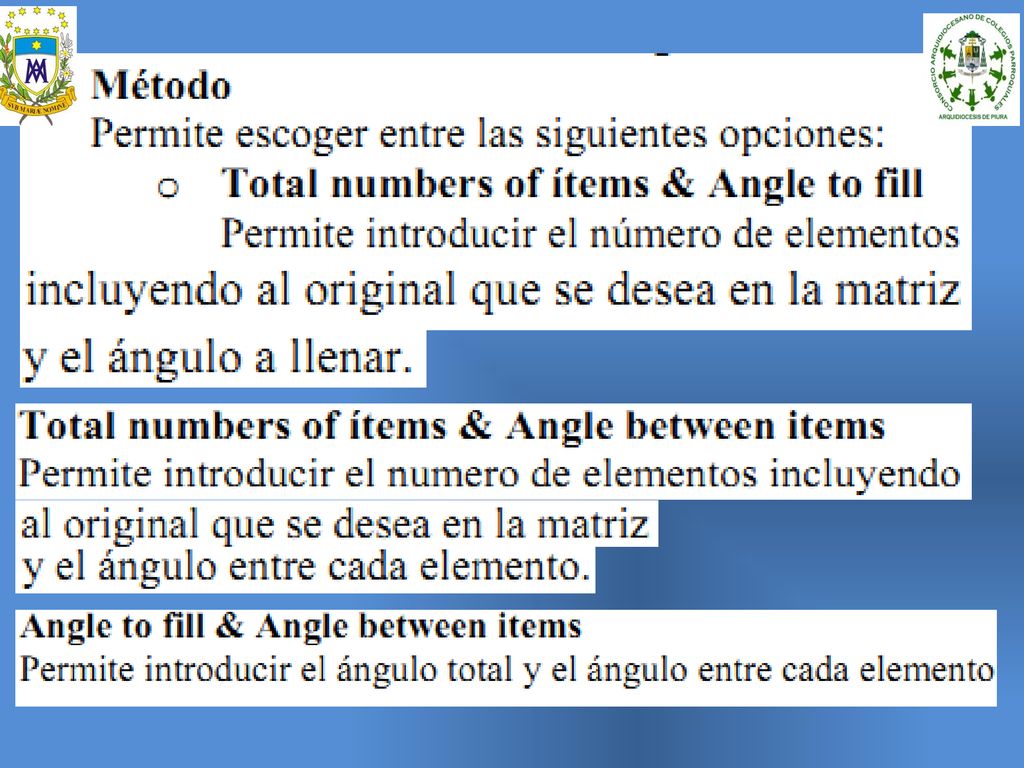

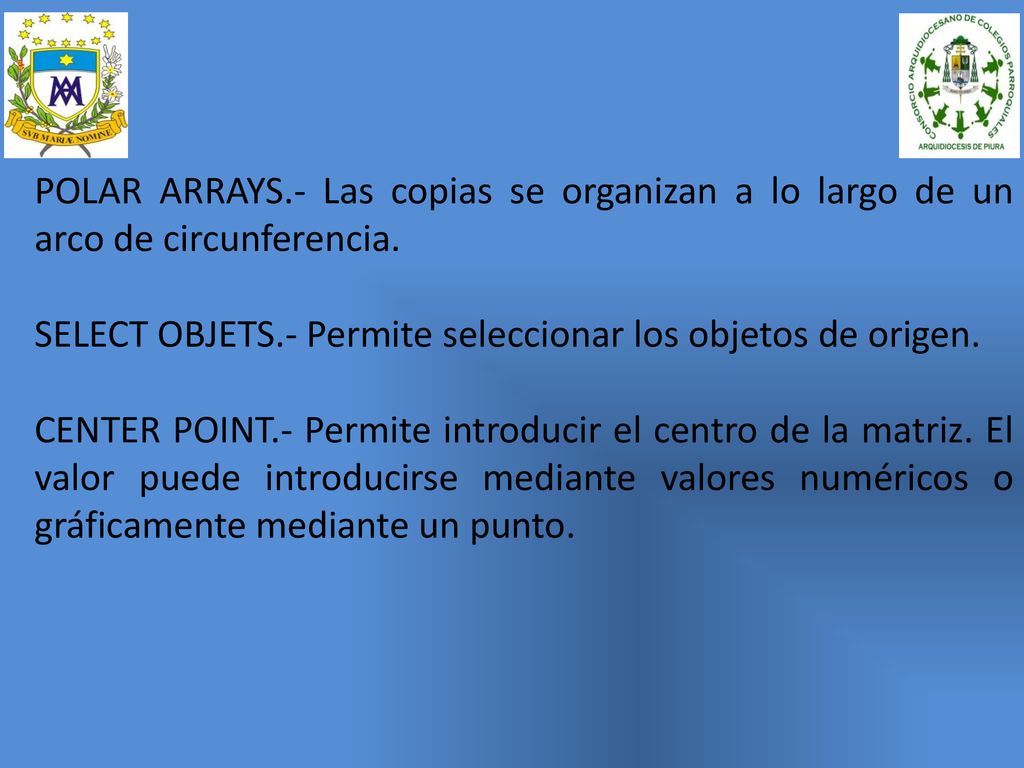

5 POLAR ARRAYS.- Las copias se organizan a lo largo de un arco de circunferencia.

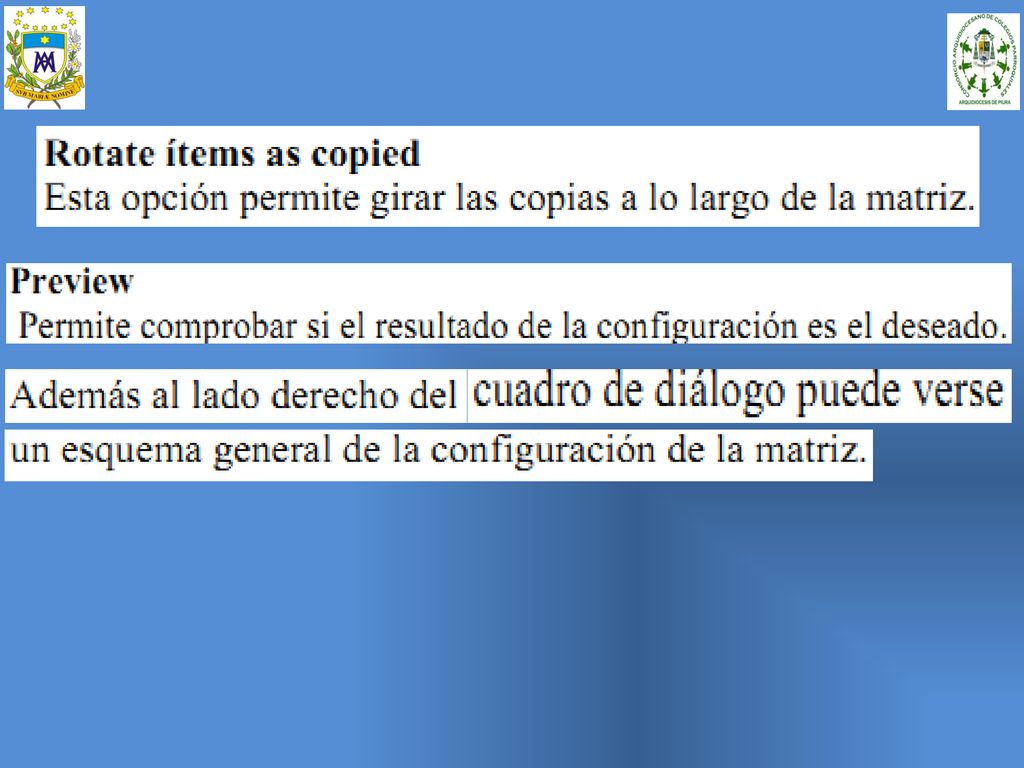

SELECT OBJETS.- Permite seleccionar los objetos de origen. CENTER POINT.- Permite introducir el centro de la matriz. El valor puede introducirse mediante valores numéricos o gráficamente mediante un punto.

6

7

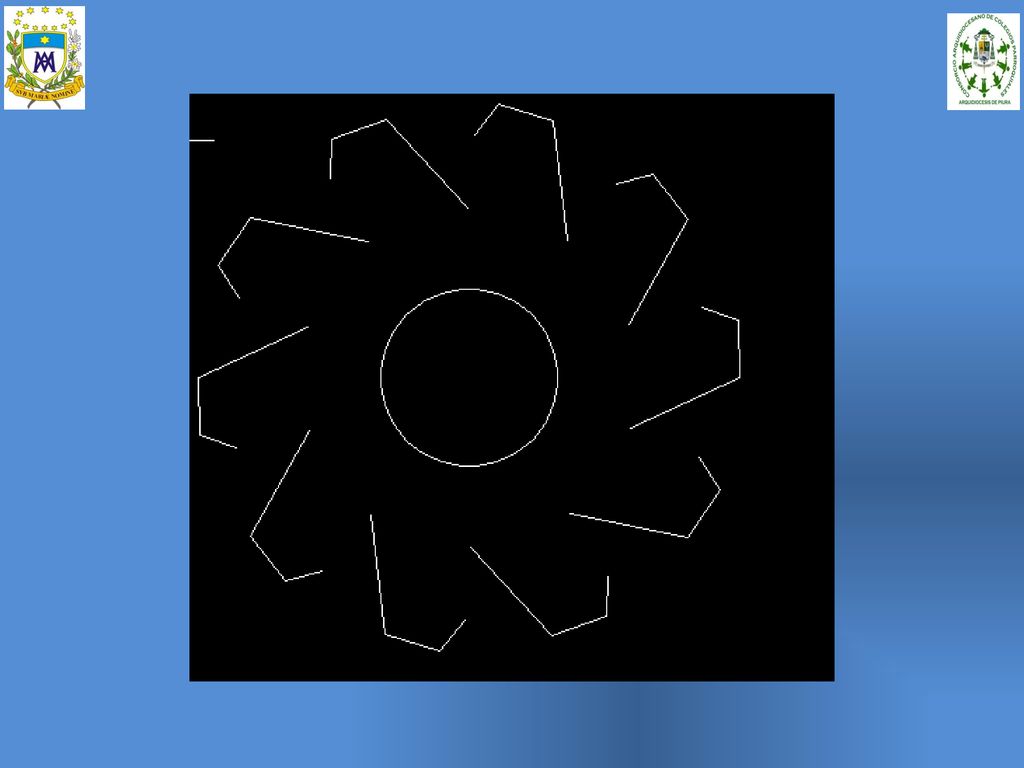

8

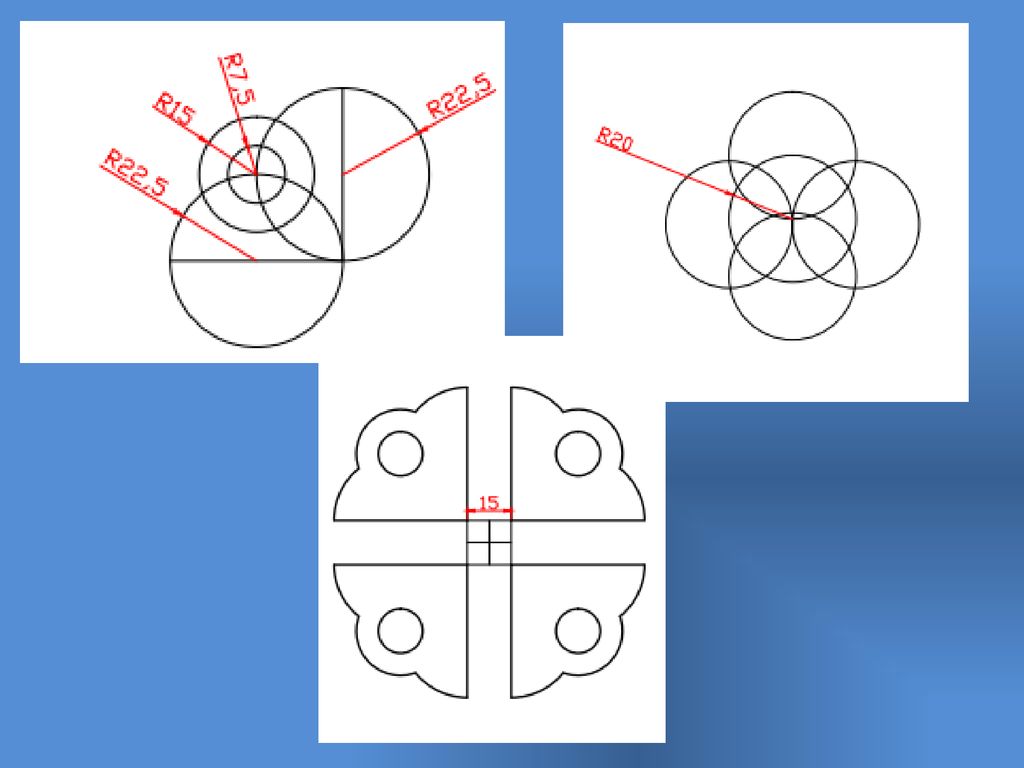

9 PRÁCTICA PARA EVALUACIÓN

10

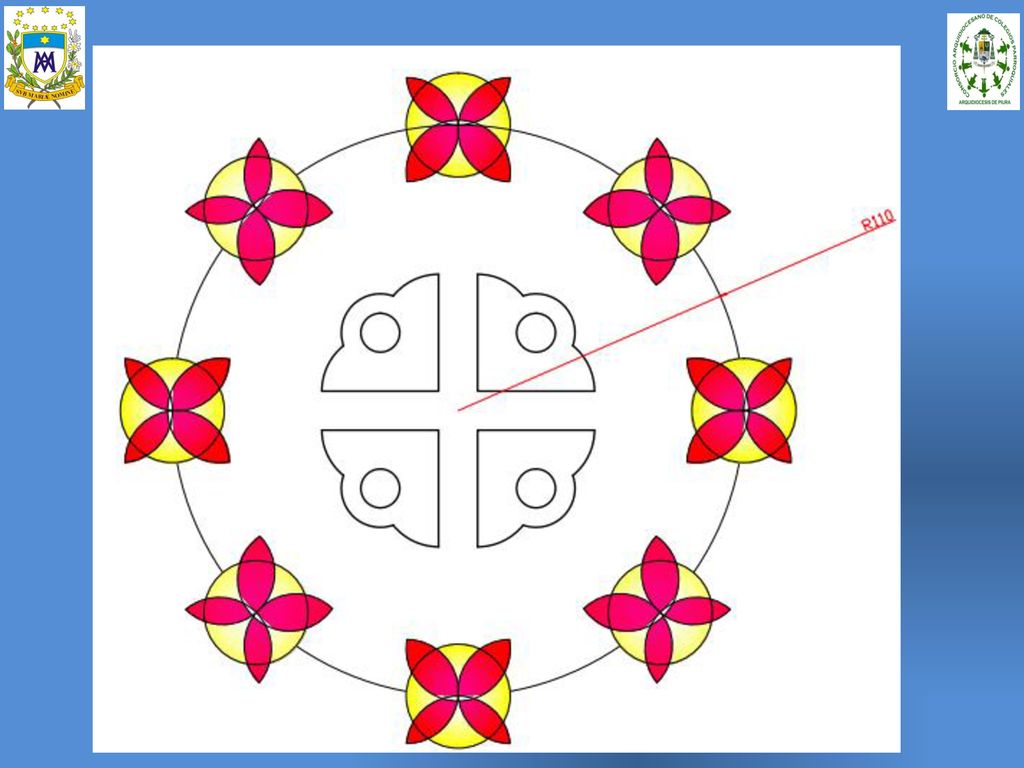

11

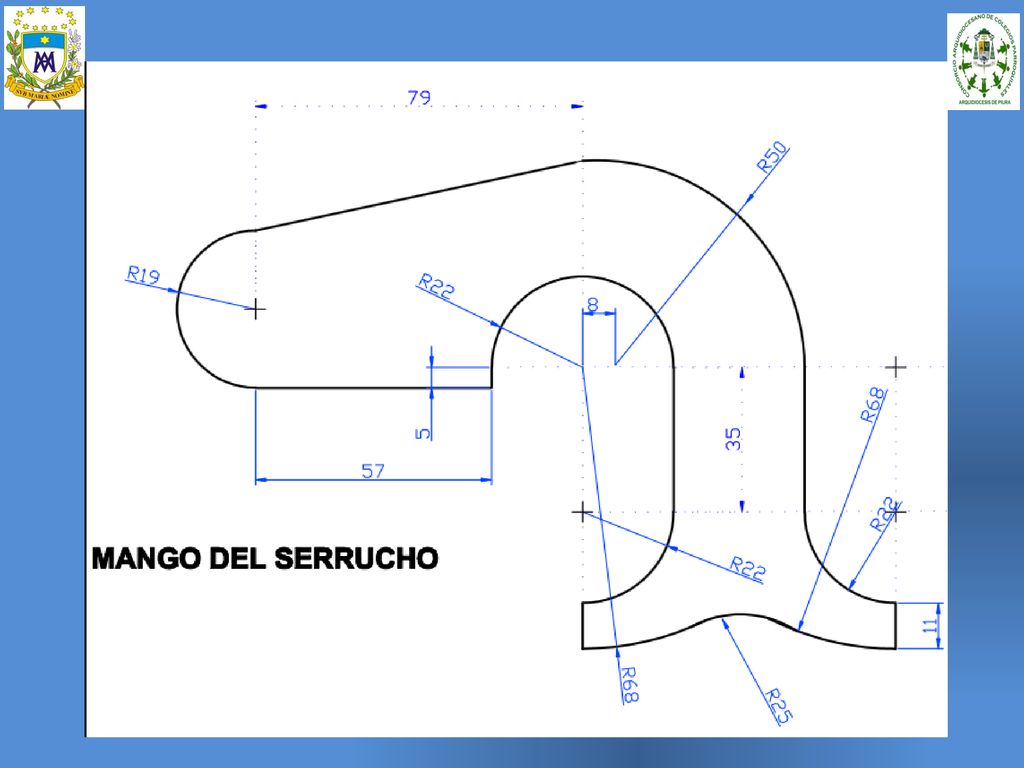

12

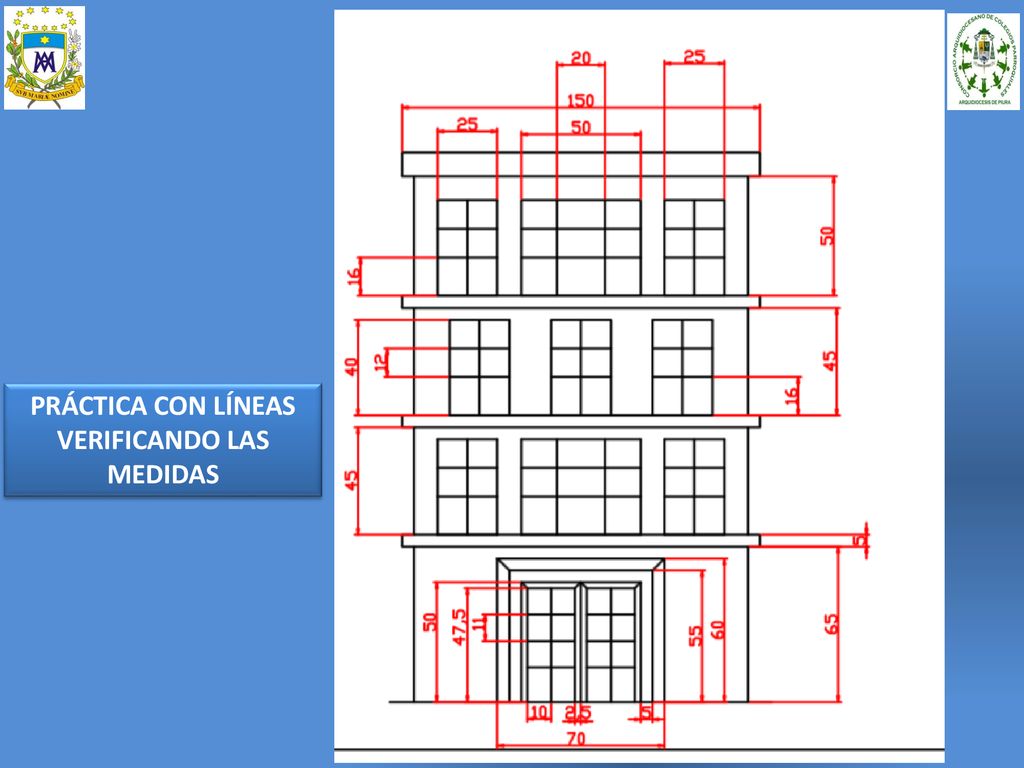

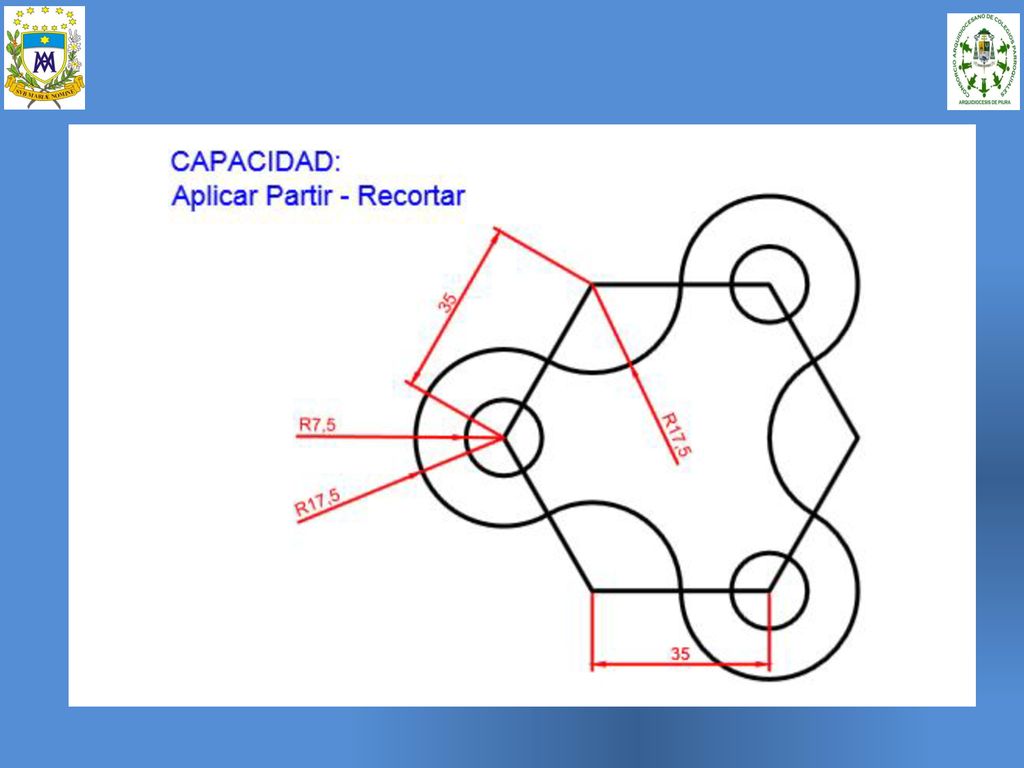

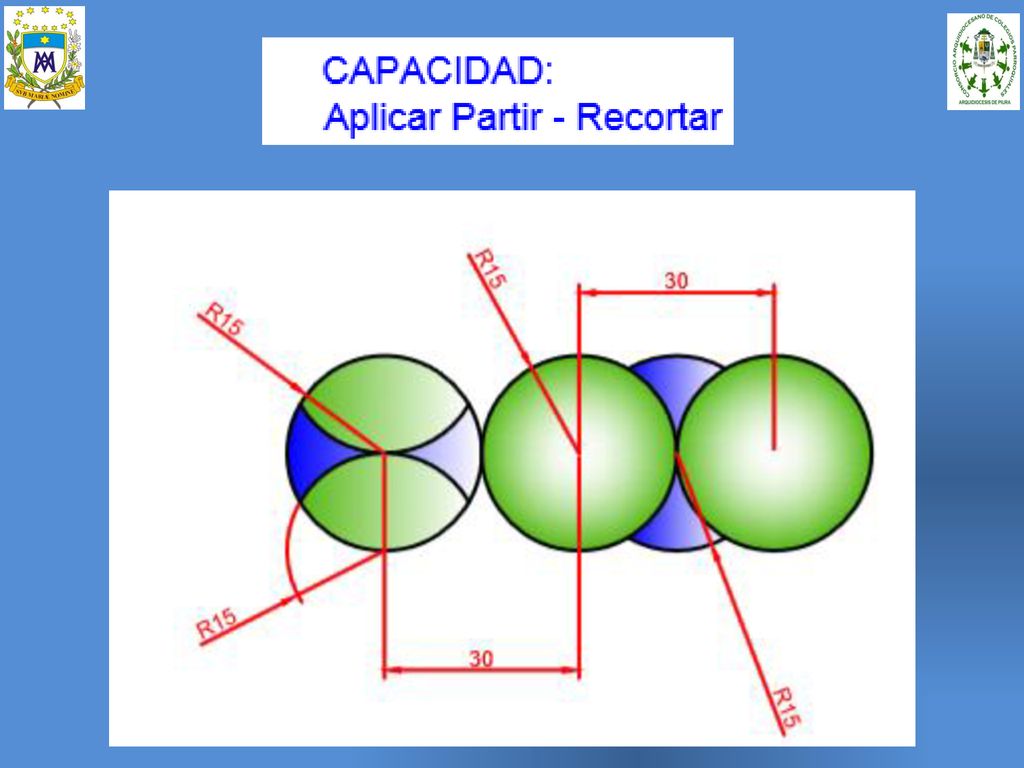

13 PRÁCTICA CON LÍNEAS VERIFICANDO LAS MEDIDAS
