1 Autor: Alberto Roncero Martínez Tutor: Lorenzo Solano García
Diseño de una matriz progresiva de corte y estampación para la fabricación en frío de un componente metálico Autor: Alberto Roncero Martínez Tutor: Lorenzo Solano García

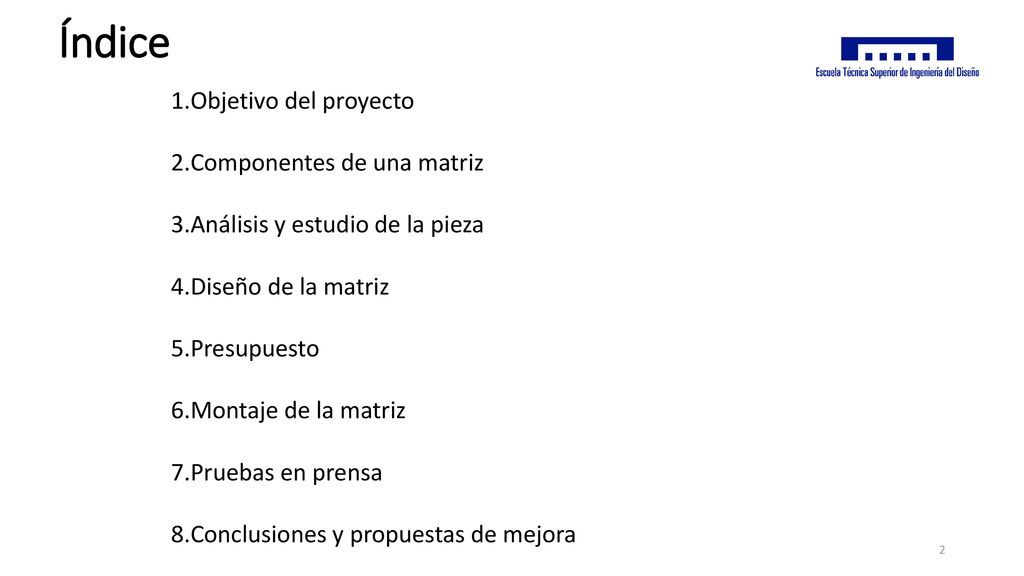

2 Índice Objetivo del proyecto Componentes de una matriz
Análisis y estudio de la pieza Diseño de la matriz Presupuesto Montaje de la matriz Pruebas en prensa Conclusiones y propuestas de mejora

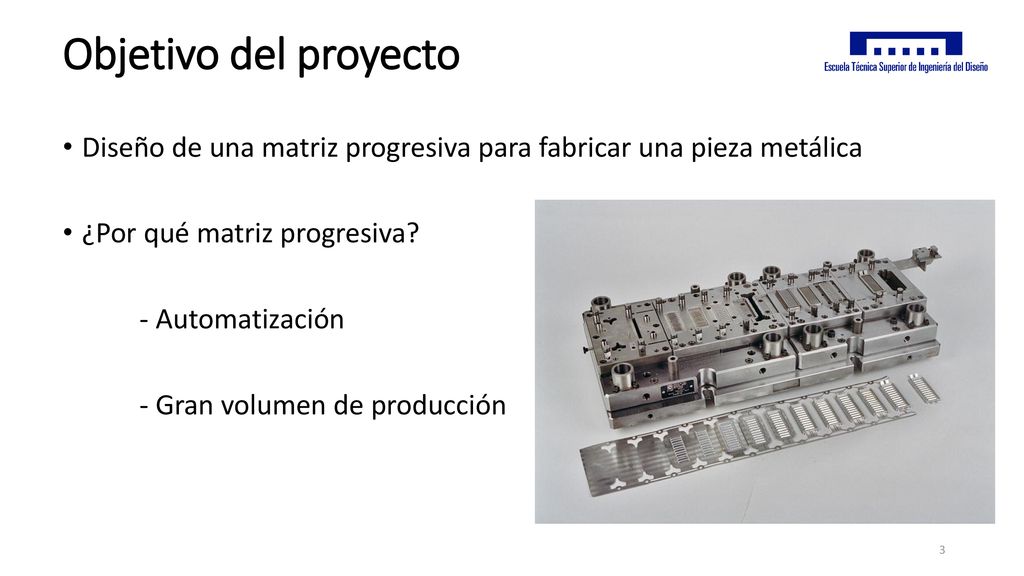

3 Objetivo del proyecto Diseño de una matriz progresiva para fabricar una pieza metálica ¿Por qué matriz progresiva? - Automatización - Gran volumen de producción

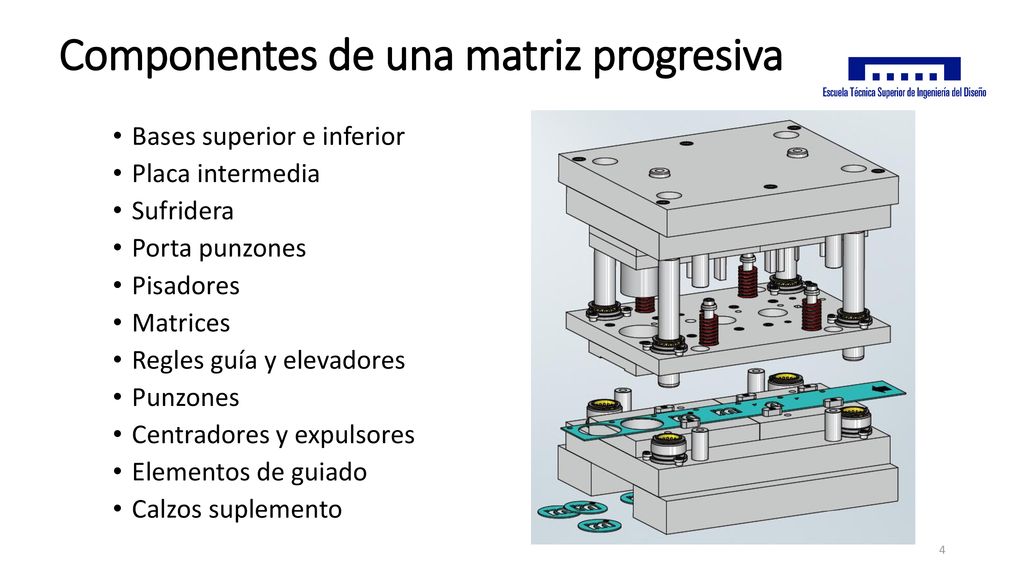

4 Componentes de una matriz progresiva
Bases superior e inferior Placa intermedia Sufridera Porta punzones Pisadores Matrices Regles guía y elevadores Punzones Centradores y expulsores Elementos de guiado Calzos suplemento

5 Análisis y estudio de la pieza
2 piezas simétricas Tolerancias en el plano

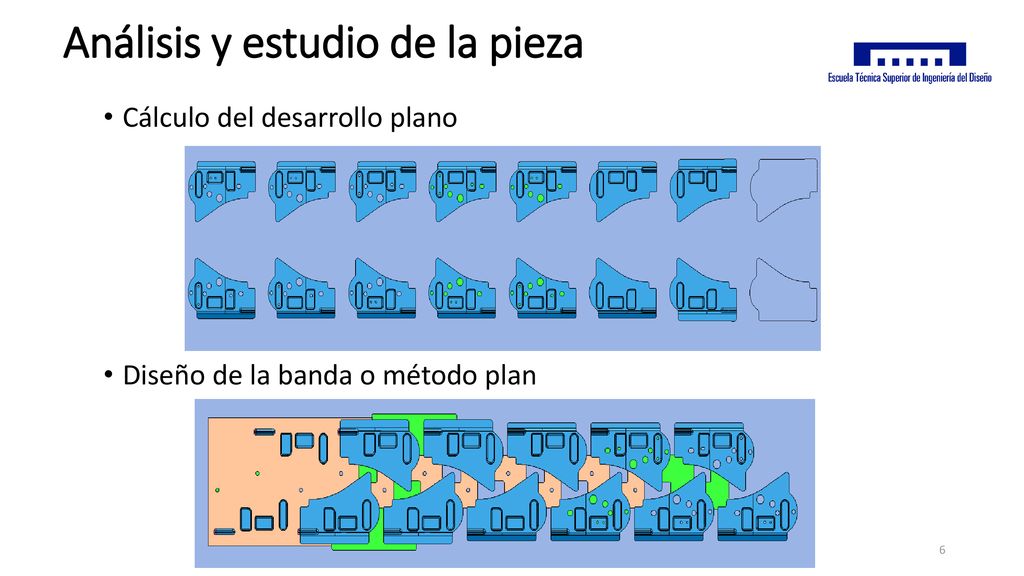

6 Análisis y estudio de la pieza
Cálculo del desarrollo plano Diseño de la banda o método plan

7 Análisis y estudio de la pieza

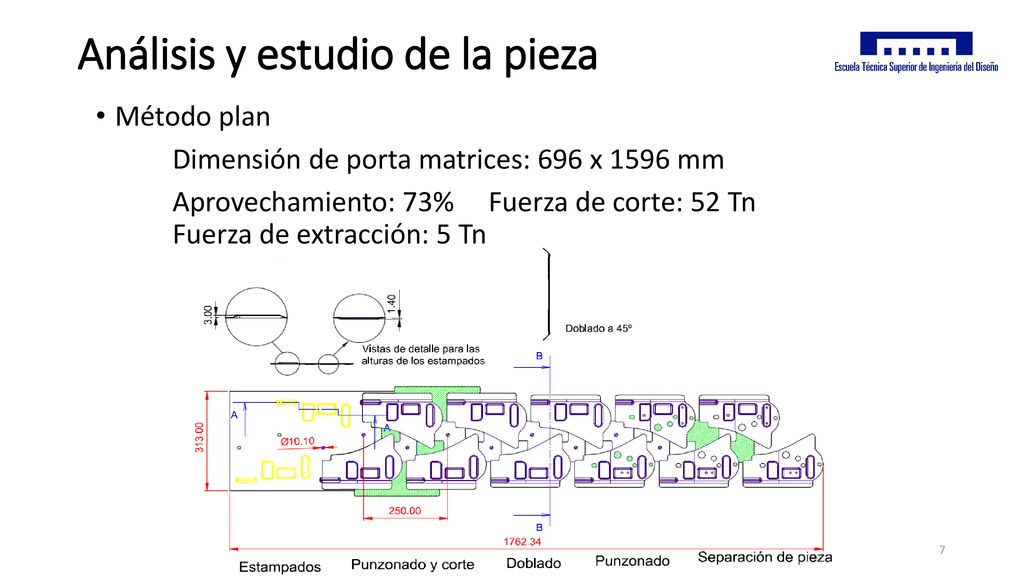

Método plan Dimensión de porta matrices: 696 x 1596 mm Aprovechamiento: 73% Fuerza de corte: 52 Tn Fuerza de extracción: 5 Tn

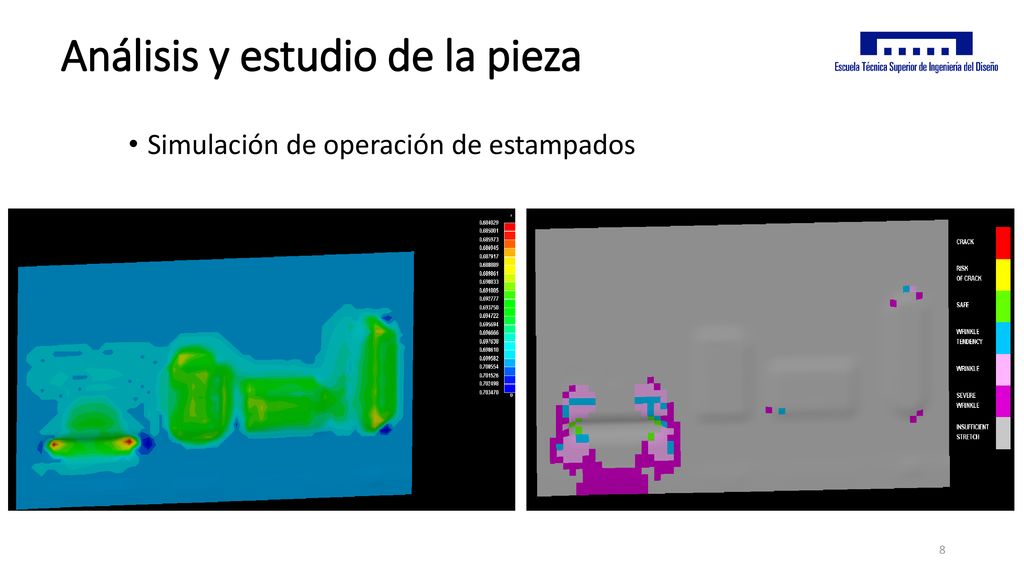

8 Análisis y estudio de la pieza
Simulación de operación de estampados

9 Análisis y estudio de la pieza
Simulación del Springback del doblado del ala

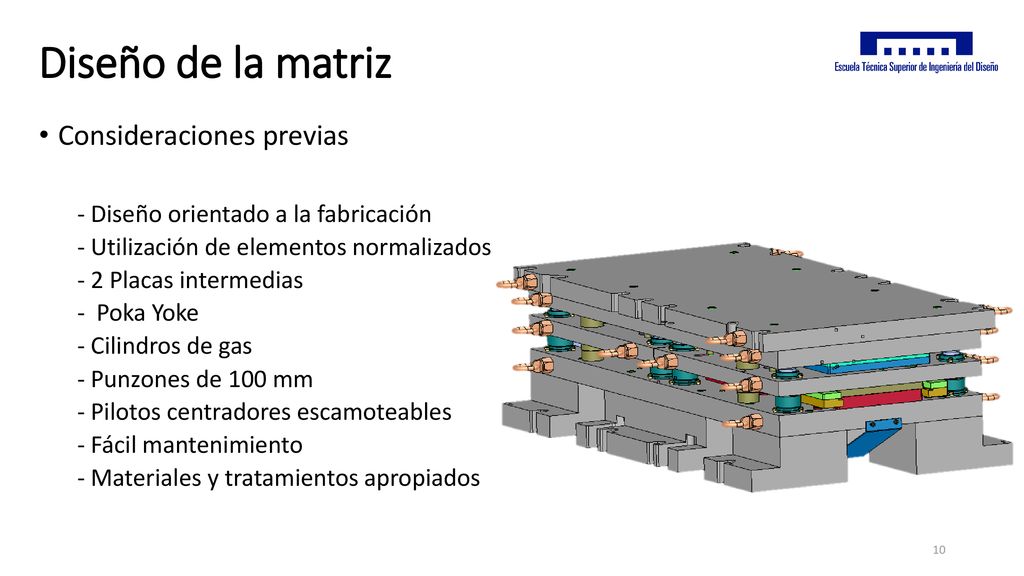

10 Diseño de la matriz Consideraciones previas
- Diseño orientado a la fabricación - Utilización de elementos normalizados - 2 Placas intermedias Poka Yoke - Cilindros de gas - Punzones de 100 mm - Pilotos centradores escamoteables - Fácil mantenimiento - Materiales y tratamientos apropiados

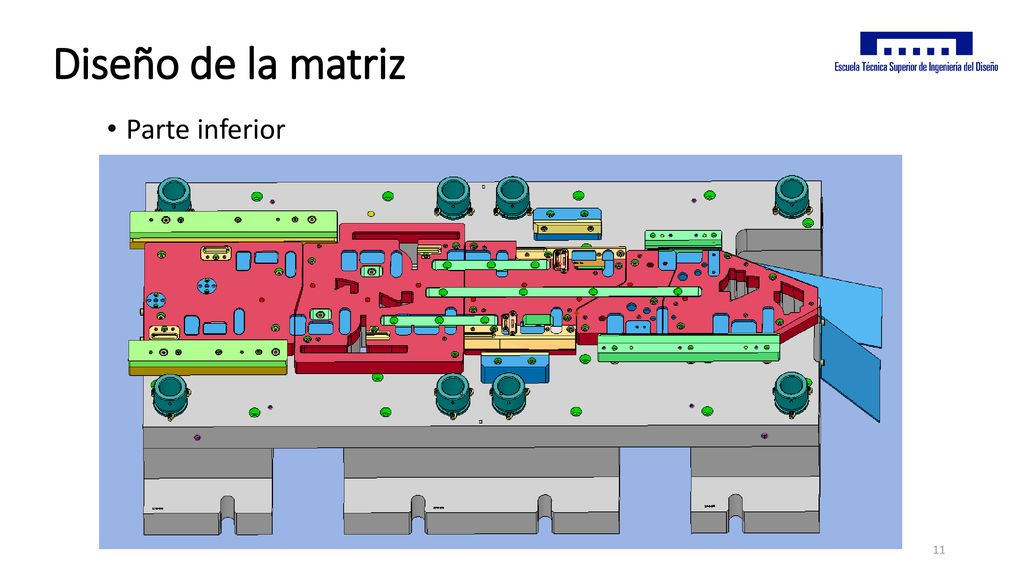

11 Diseño de la matriz Parte inferior

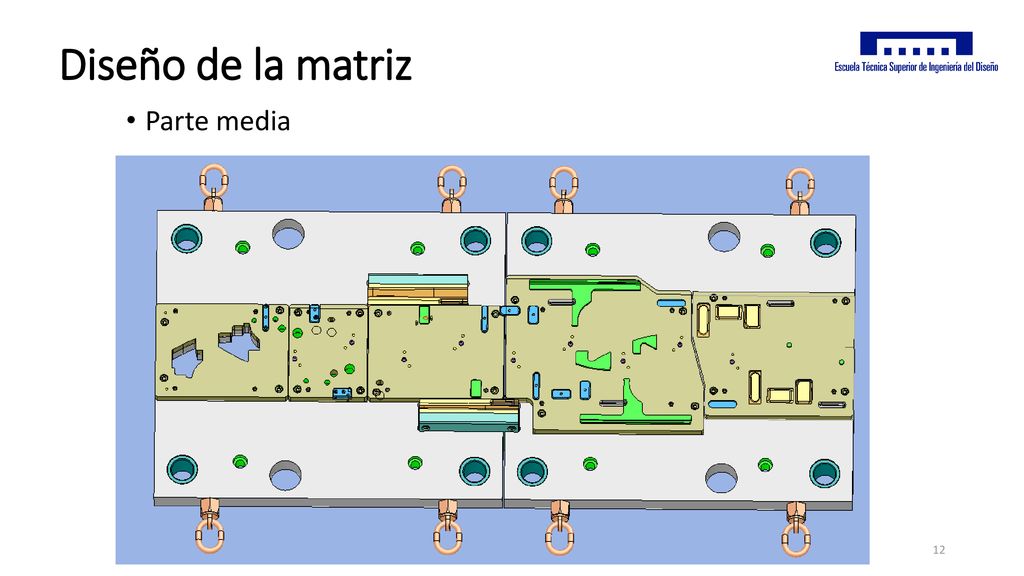

12 Diseño de la matriz Parte media

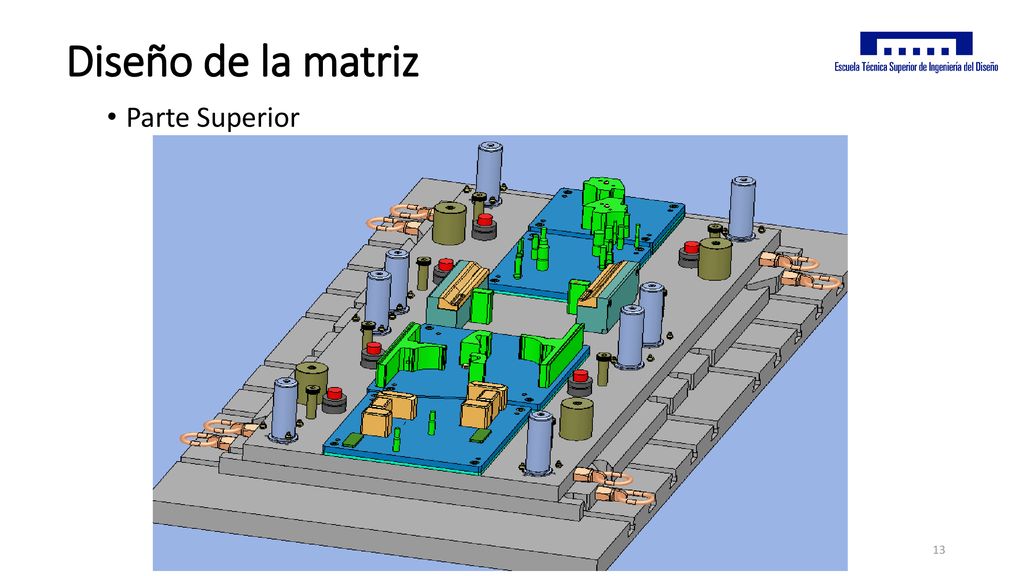

13 Diseño de la matriz Parte Superior

14 Presupuesto

15 Montaje de la matriz Parte Superior

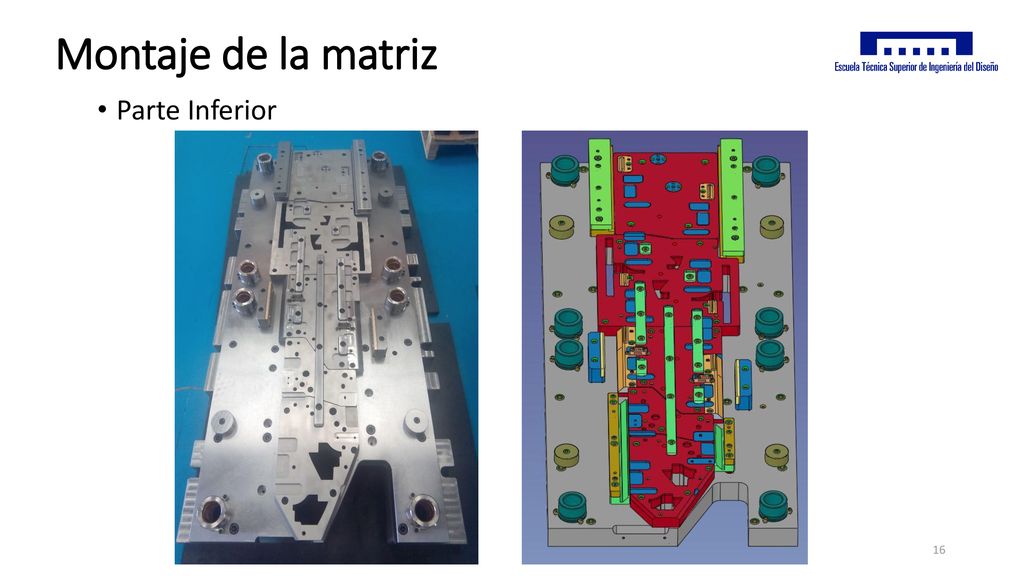

16 Montaje de la matriz Parte Inferior

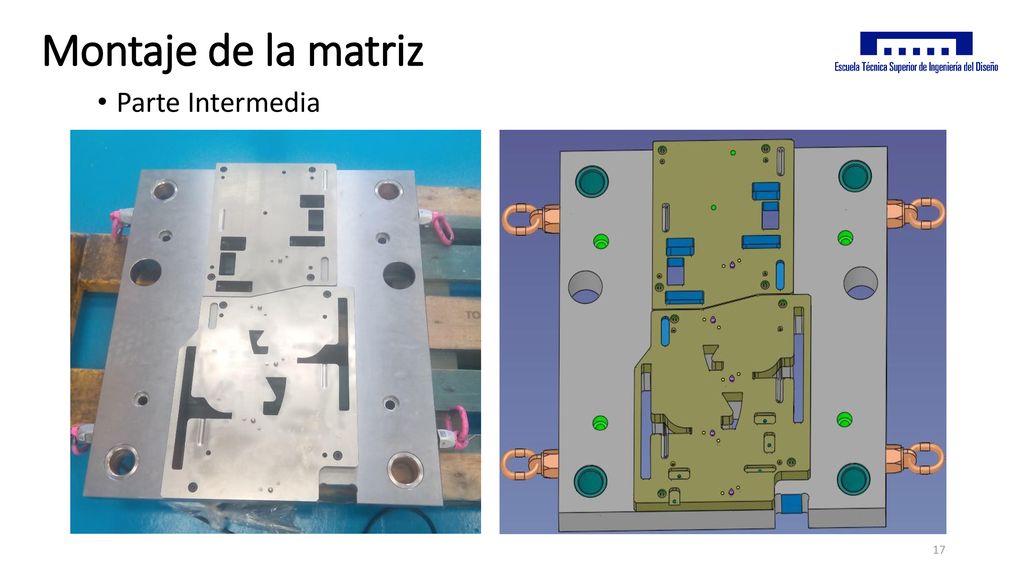

17 Montaje de la matriz Parte Intermedia

18 Pruebas en prensa Realización de las pruebas en modo manual

19 Pruebas en prensa Pieza final fabricada

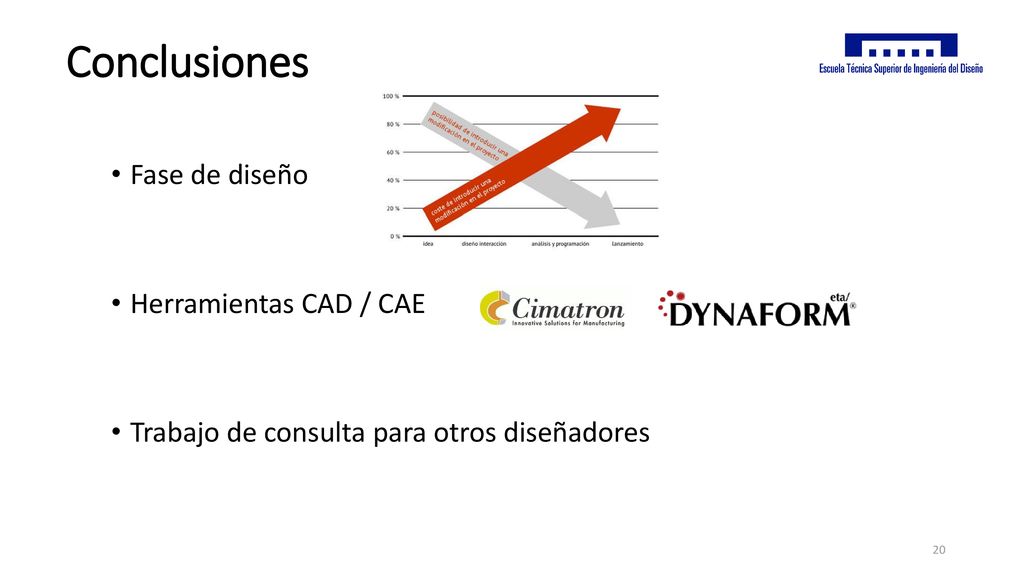

20 Conclusiones Fase de diseño Herramientas CAD / CAE
Trabajo de consulta para otros diseñadores

21 Propuestas de mejora del proceso de diseño
Código de colores Conjuntos estándar para el diseño de matrices Elaboración de una check list para la revisión de diseño de matrices
