RELATOR: SANTIAGO GEYWITZ INGENIERO INDUSTRIAL T.U. MATRICERO
DISEÑO DE MATRICES RELATOR: SANTIAGO GEYWITZ INGENIERO INDUSTRIAL T.U. MATRICERO
2

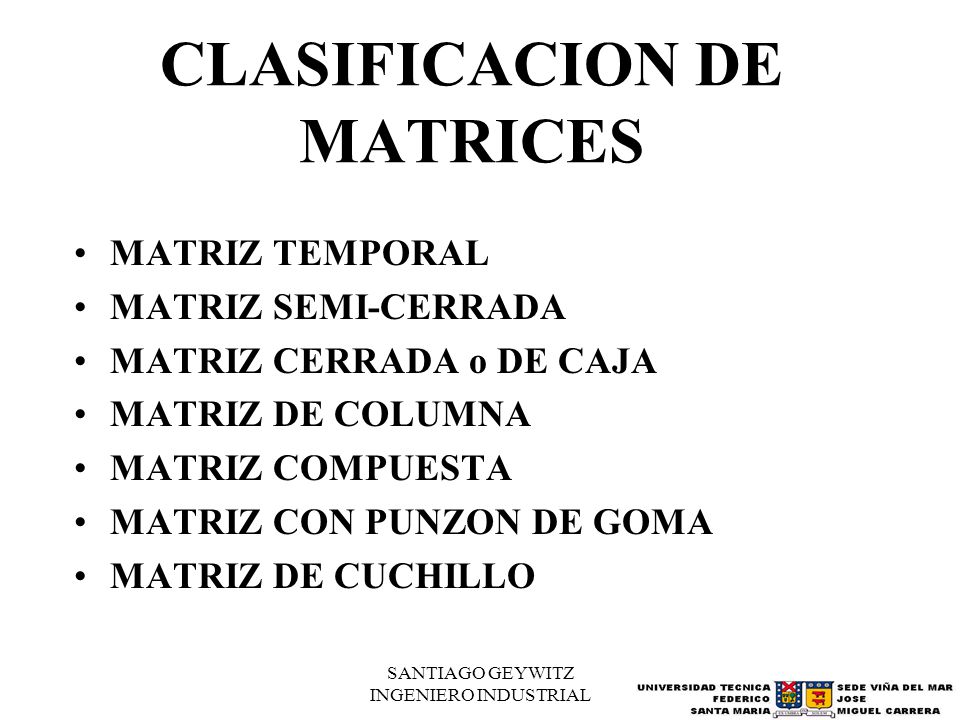

CLASIFICACION DE MATRICES
MATRIZ TEMPORAL MATRIZ SEMI-CERRADA MATRIZ CERRADA o DE CAJA MATRIZ DE COLUMNA MATRIZ COMPUESTA MATRIZ CON PUNZON DE GOMA MATRIZ DE CUCHILLO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
3
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
MATRIZ ABIERTA PUNZON TIRA DE MATERIAL SUFRIDERA SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
4
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
MATRIZ SEMI-CERRADA REGLA GUIA GUIA SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
5
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
MATRIZ DE COLUMNAS SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
6
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
MATRIZ COMPUESTA SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
7
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
MATRIZ DE CUCHILLO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
8
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
TOMA P.B.S. P.P.P. PUNZON P.GUIA R.GUIA P.MATRIZ SANTIAGO GEYWITZ INGENIERO INDUSTRIAL P.B.I.
9
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
TOPE TORNILLOS PASADORES SOPORTE SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
10
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
CONJUNTO SUPERIOR SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
11
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
CONJUNTO INFERIOR SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
12
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
TOLERANCIAS Y AJUSTES // SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
13
VIDA DE MATRIZ & ANGULO DE SALIDA
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
14
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
ESFUERZO DE CORTE SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
15
Fc = P x E x τc P= Perimetro E= Espesor τc=Resist. Corte
ESFUERZO DE CORTE Fc = P x E x τc P= Perimetro E= Espesor τc=Resist. Corte SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
16
Fc = P x E x τc Fc = 0,5 P x E x τc Fc = 0,65P x E x τc
ESFUERZO DE CORTE Fc = P x E x τc Fc = 0,5 P x E x τc Fc = 0,65P x E x τc SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
17
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
JUEGO DE CORTE SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
18
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
JUEGO DE CORTE J = C x E x τc C= Cte /0.035/0.01 E= Espesor τc=Resist. Corte E > 3mm Mult. x 1,5 SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
19
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
INFLUENCIAS DEL JUEGO Rebarba Angulo Fractura Zona Brillante SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
20
DISTRIBUCION DE LA TIRA
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
21
APROVECHAMIENTO ( %) DE LA TIRA
AREA NECESARIA AREA UTIL % UTILIZACION = Au/An x100 SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
22
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
TOPES SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
23
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
TOPE MANUAL SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
24
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
TOPE FIJO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
25
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL

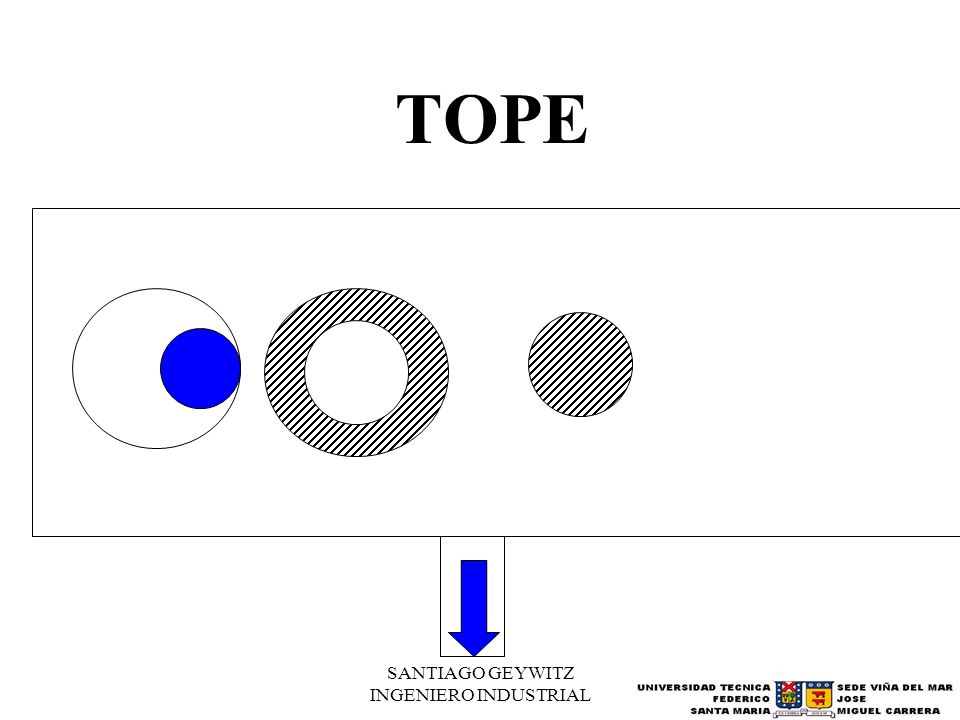

TOPE SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
26
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
DISTANCIAS CRITICAS 5 e 2 H 1,125 H 1,5 H SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
27
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
MEDIDAS CRITICAS ALTURA PUNZON L = x d 3 τC x e D d ALTURA PLACA MATRIZ H = Fc (0,09a0,06 D”/d) SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
28
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
UBICACIÓN DE LA TOMA SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
29
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
PUESTA A PUNTO PROCESO DE CORTE REGULACION DE BAJADA CARGA DE CIGÜEÑAL INFLUENCIA DEL TIPO DE FILO SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
30
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
MONTAJE MATRICES ESFUERZO DE FLEXION FUERZA DE RETROCESO BRIDAS DE SUJECCION TIPOS DE TOMA SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
31

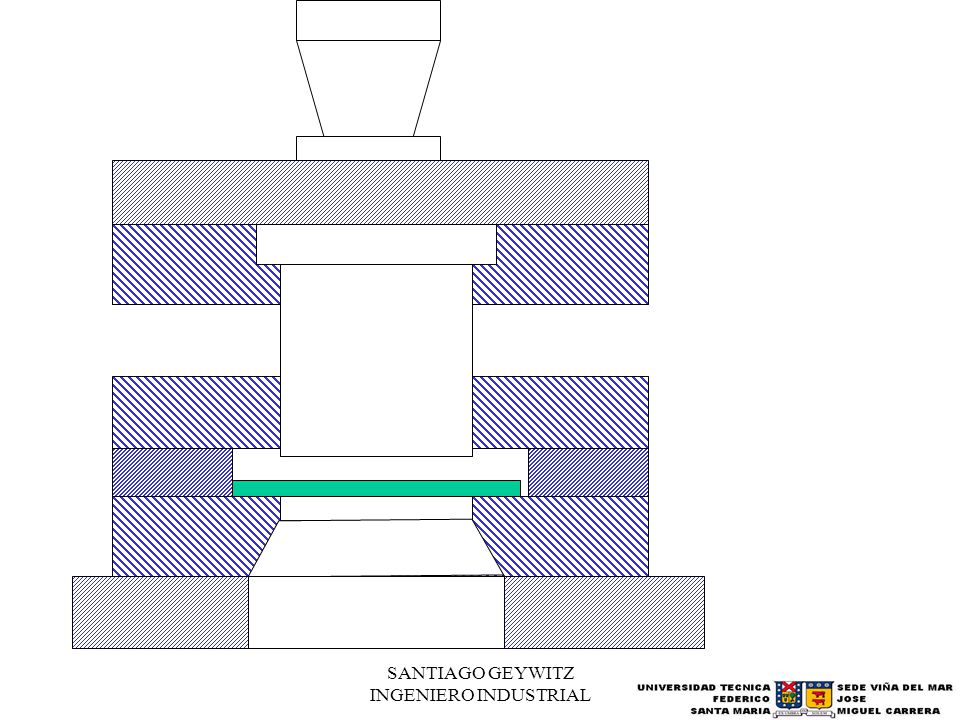

SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
32
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
33
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
34
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
LUBRIFICACION Fza Corte Fza Retro. Fza Total ACEITE DE CORTE 70% 68% 73% ACEITE MAQUINA 72% 58% 69% TALADRINA 87% 56% 80% SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
35
SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
MATERIALES FUNDICIONES ACEROS AL CARBONO ACEROS ALTA ALEACION ACEROS DE CEMENTACION SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
36

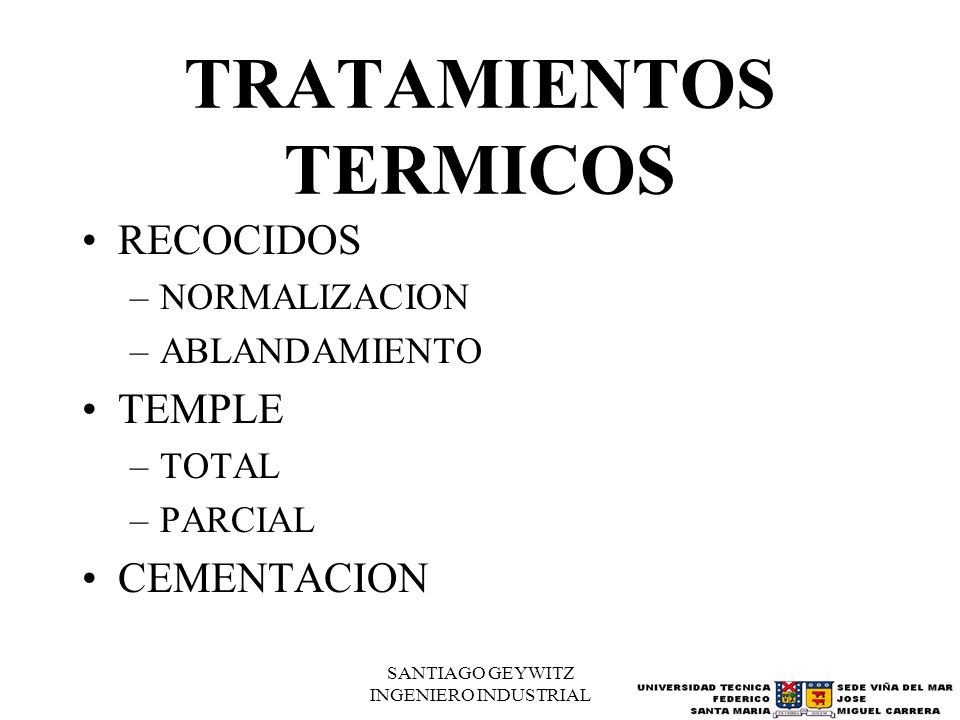

TRATAMIENTOS TERMICOS
RECOCIDOS NORMALIZACION ABLANDAMIENTO TEMPLE TOTAL PARCIAL CEMENTACION SANTIAGO GEYWITZ INGENIERO INDUSTRIAL
