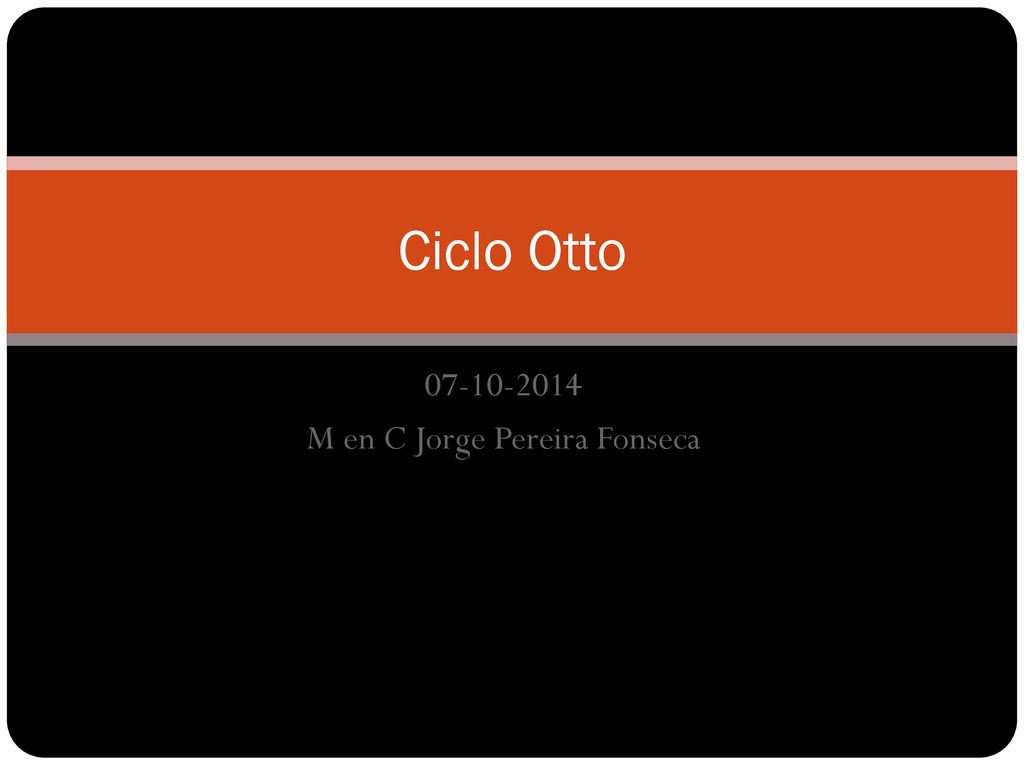

1 07-10-2014 M en C Jorge Pereira Fonseca
Ciclo Otto M en C Jorge Pereira Fonseca

2 Tipos de sistemas termodinámicos

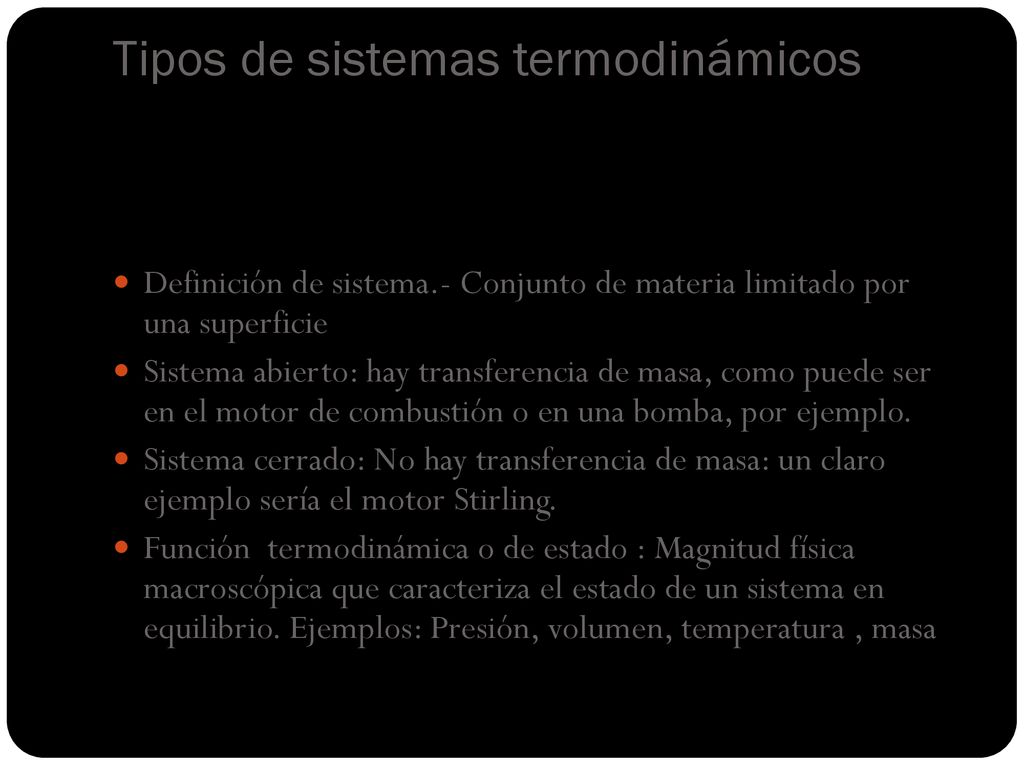

Definición de sistema.- Conjunto de materia limitado por una superficie Sistema abierto: hay transferencia de masa, como puede ser en el motor de combustión o en una bomba, por ejemplo. Sistema cerrado: No hay transferencia de masa: un claro ejemplo sería el motor Stirling. Función termodinámica o de estado : Magnitud física macroscópica que caracteriza el estado de un sistema en equilibrio. Ejemplos: Presión, volumen, temperatura , masa

3 Sistema termodinámico

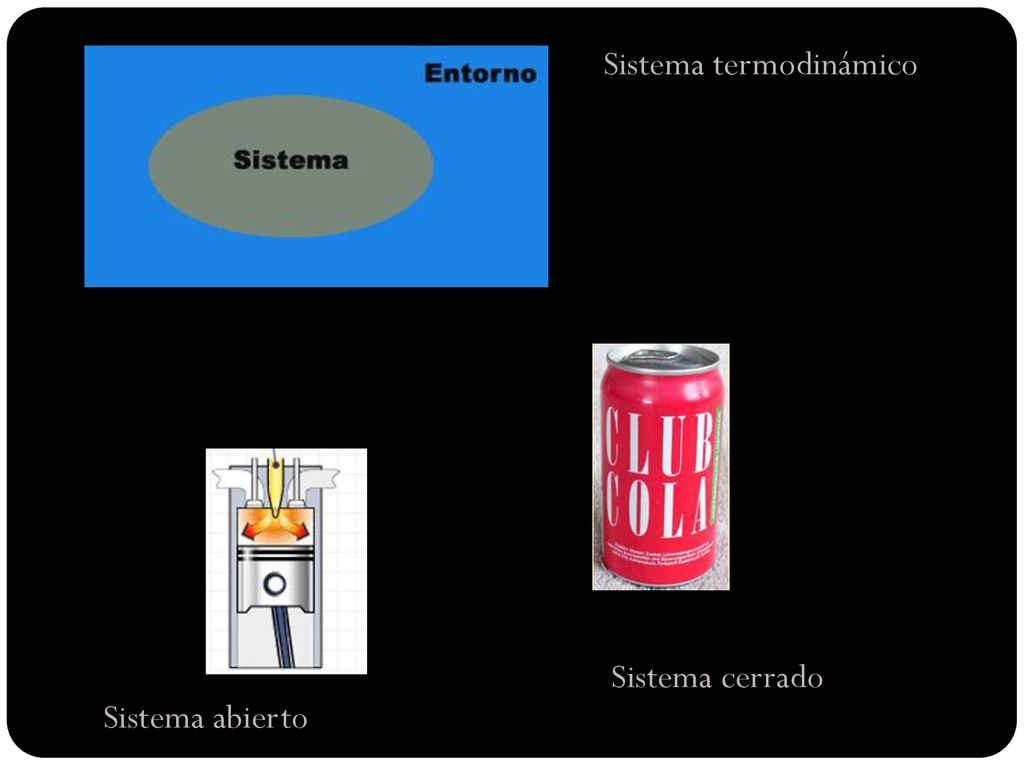

Sistema cerrado Sistema abierto

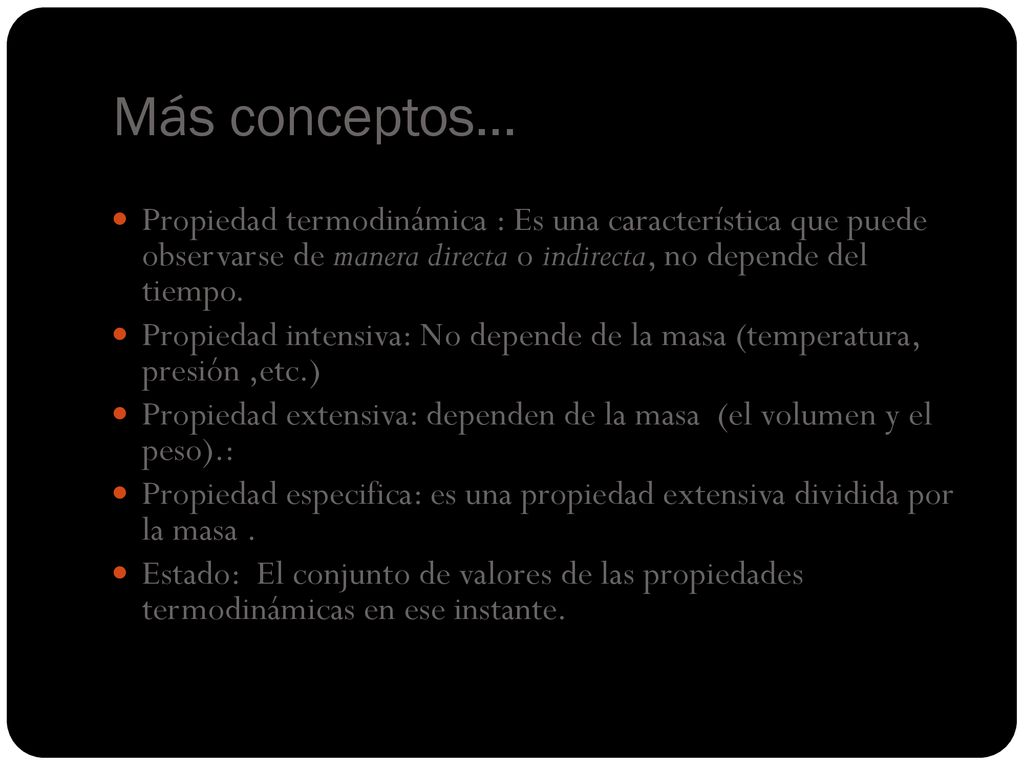

4 Más conceptos… Propiedad termodinámica : Es una característica que puede observarse de manera directa o indirecta, no depende del tiempo. Propiedad intensiva: No depende de la masa (temperatura, presión ,etc.) Propiedad extensiva: dependen de la masa (el volumen y el peso).: Propiedad especifica: es una propiedad extensiva dividida por la masa . Estado: El conjunto de valores de las propiedades termodinámicas en ese instante.

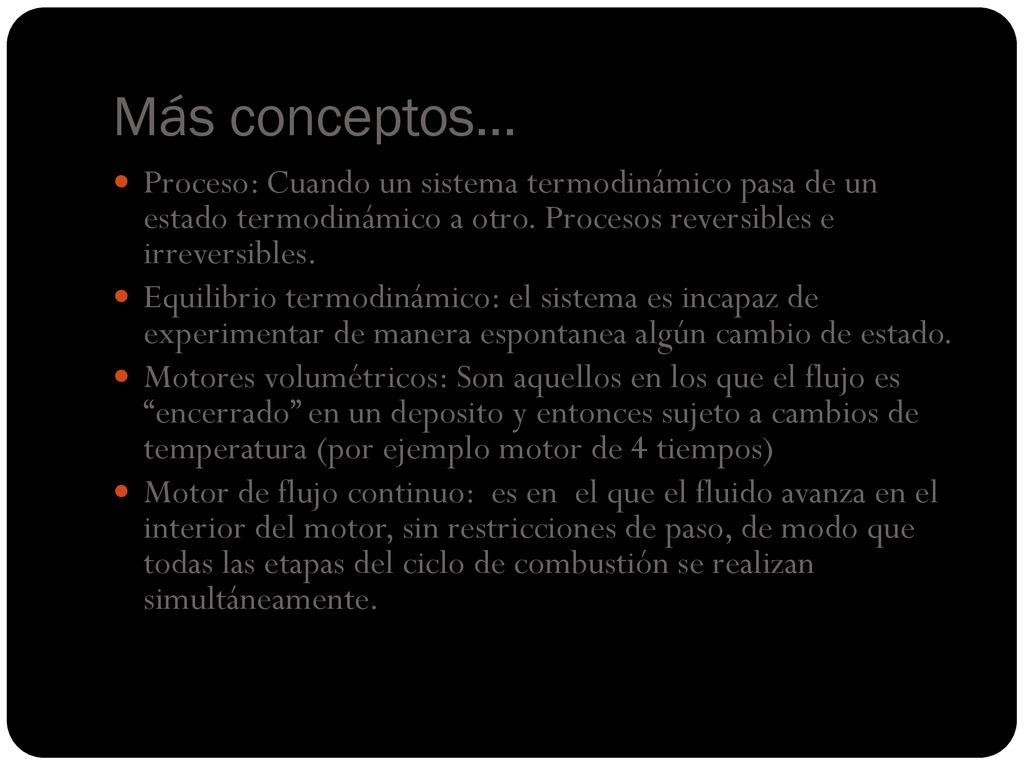

5 Más conceptos… Proceso: Cuando un sistema termodinámico pasa de un estado termodinámico a otro. Procesos reversibles e irreversibles. Equilibrio termodinámico: el sistema es incapaz de experimentar de manera espontanea algún cambio de estado. Motores volumétricos: Son aquellos en los que el flujo es “encerrado” en un deposito y entonces sujeto a cambios de temperatura (por ejemplo motor de 4 tiempos) Motor de flujo continuo: es en el que el fluido avanza en el interior del motor, sin restricciones de paso, de modo que todas las etapas del ciclo de combustión se realizan simultáneamente.

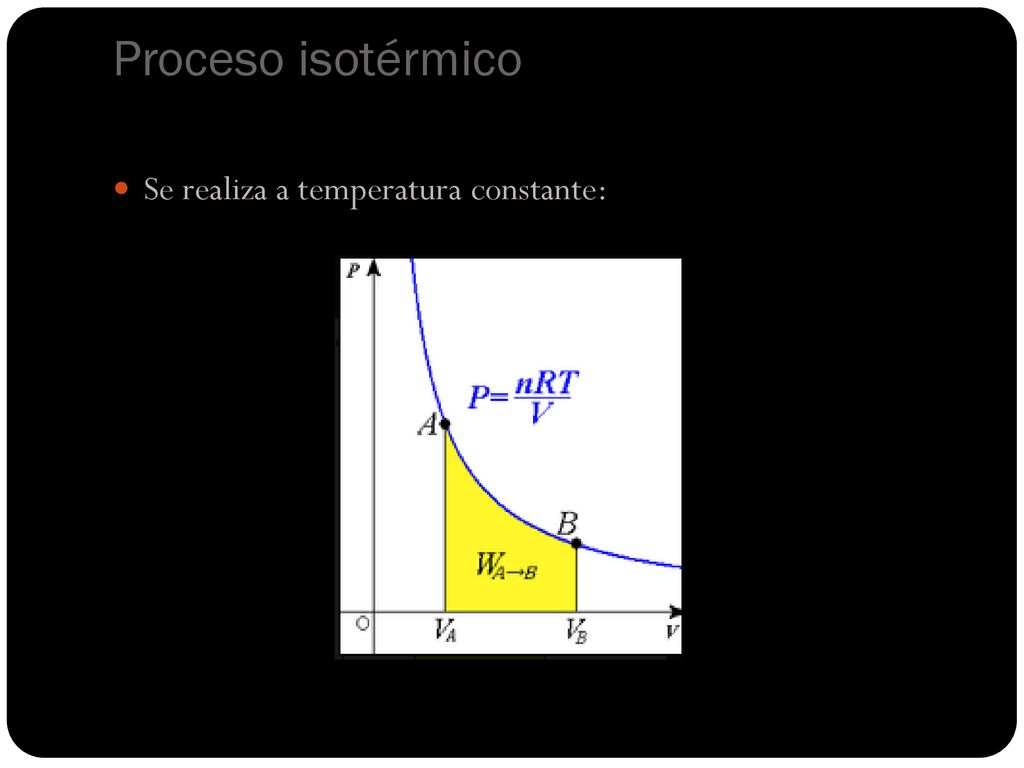

6 Proceso isotérmico Se realiza a temperatura constante:

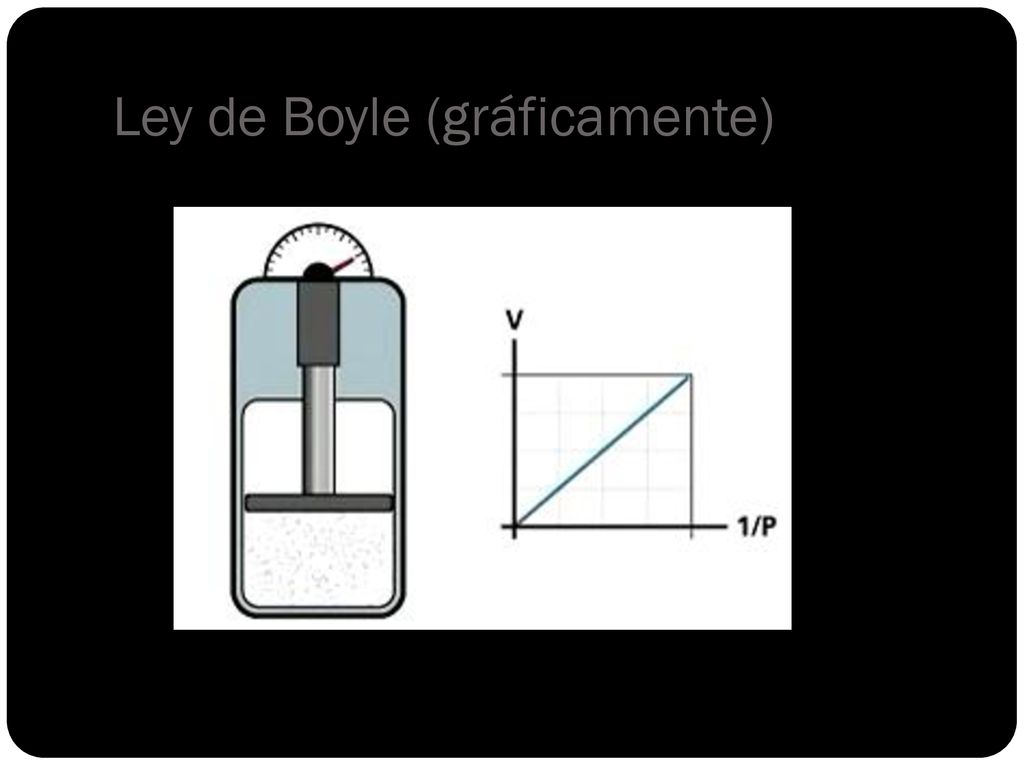

7 Ley de Boyle (gráficamente)

8 Cómo se aporta calor al ciclo

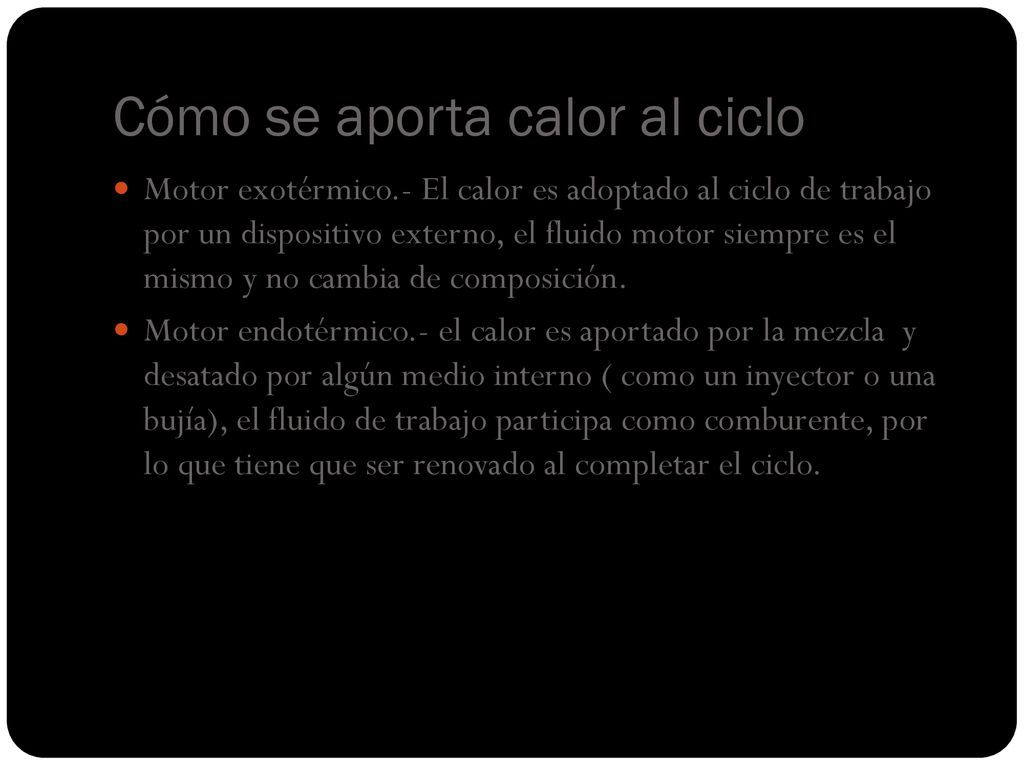

Motor exotérmico.- El calor es adoptado al ciclo de trabajo por un dispositivo externo, el fluido motor siempre es el mismo y no cambia de composición. Motor endotérmico.- el calor es aportado por la mezcla y desatado por algún medio interno ( como un inyector o una bujía), el fluido de trabajo participa como comburente, por lo que tiene que ser renovado al completar el ciclo.

9 Ciclo Otto

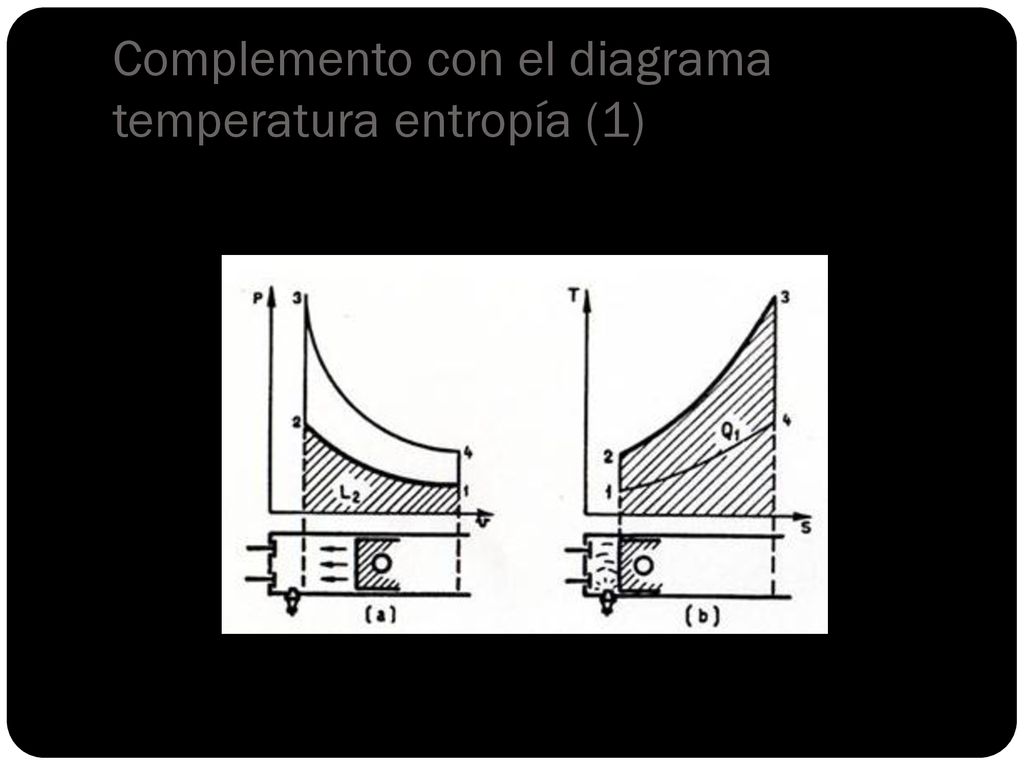

10 Complemento con el diagrama temperatura entropía (1)

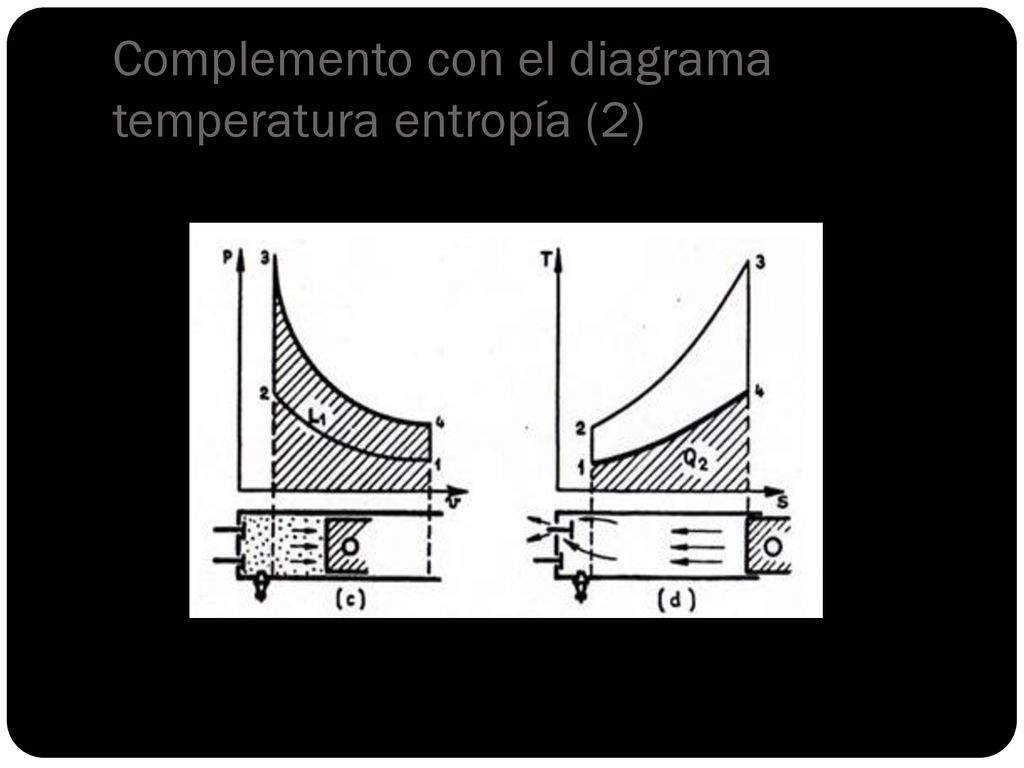

11 Complemento con el diagrama temperatura entropía (2)

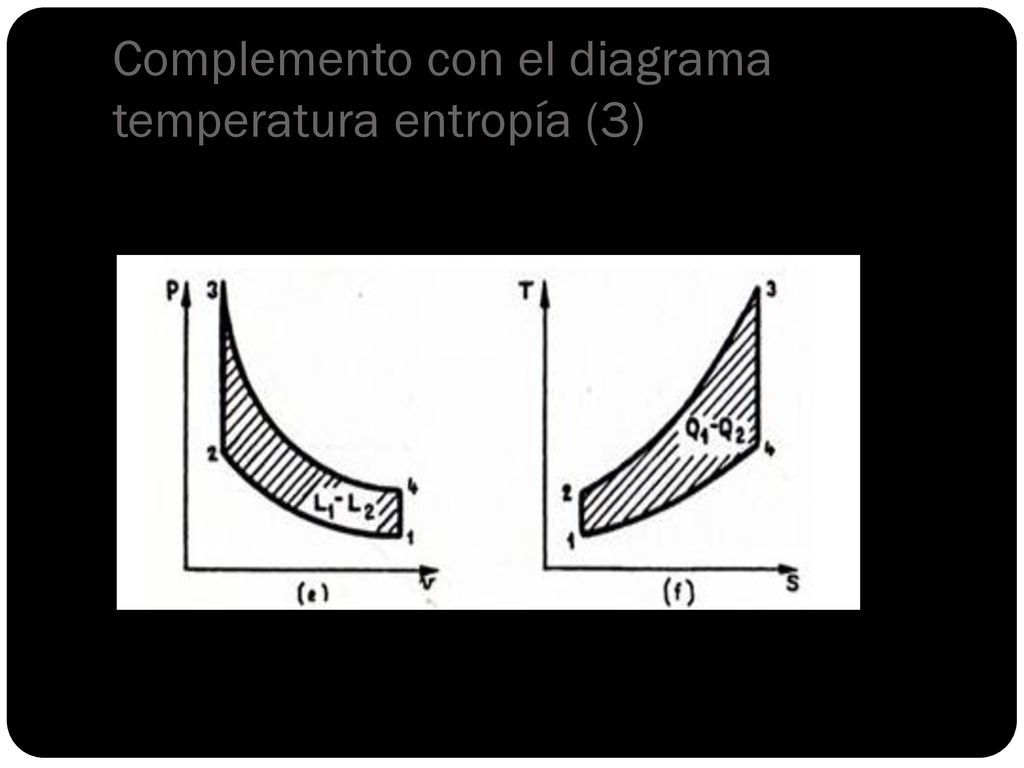

12 Complemento con el diagrama temperatura entropía (3)
