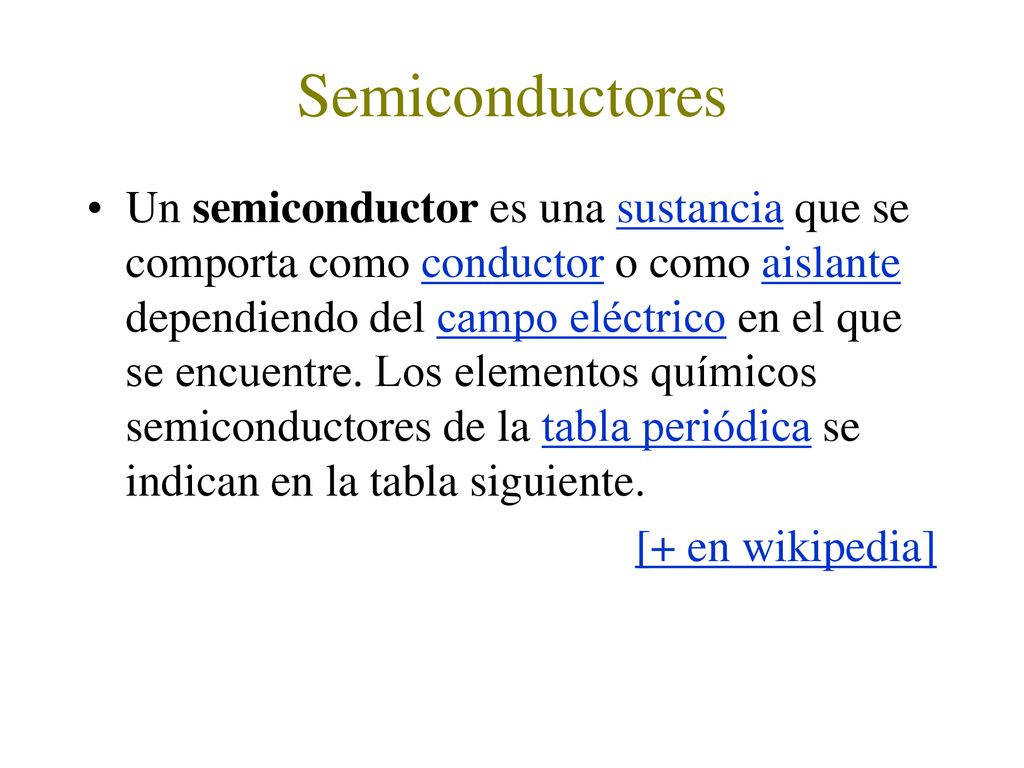

2 Semiconductores Un semiconductor es una sustancia que se comporta como conductor o como aislante dependiendo del campo eléctrico en el que se encuentre. Los elementos químicos semiconductores de la tabla periódica se indican en la tabla siguiente. [+ en wikipedia]

3 Tipos de Semiconductores

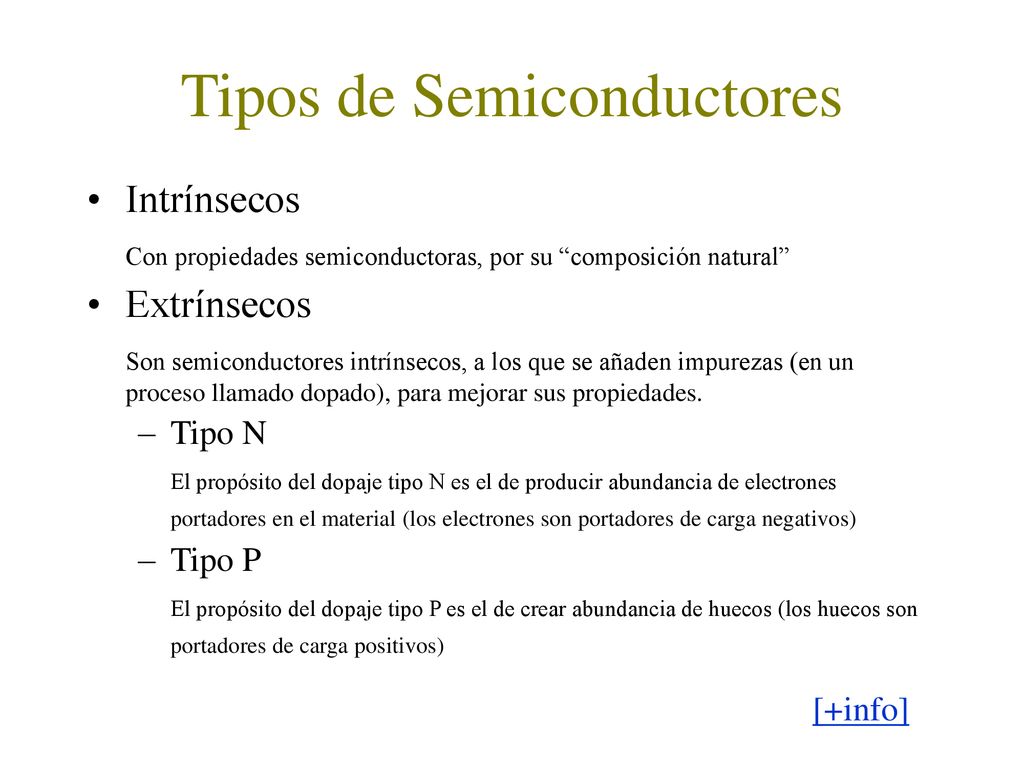

Intrínsecos Con propiedades semiconductoras, por su “composición natural” Extrínsecos Son semiconductores intrínsecos, a los que se añaden impurezas (en un proceso llamado dopado), para mejorar sus propiedades. Tipo N El propósito del dopaje tipo N es el de producir abundancia de electrones portadores en el material (los electrones son portadores de carga negativos) Tipo P El propósito del dopaje tipo P es el de crear abundancia de huecos (los huecos son portadores de carga positivos) [+info]

4 Diferentes modelos de diodo

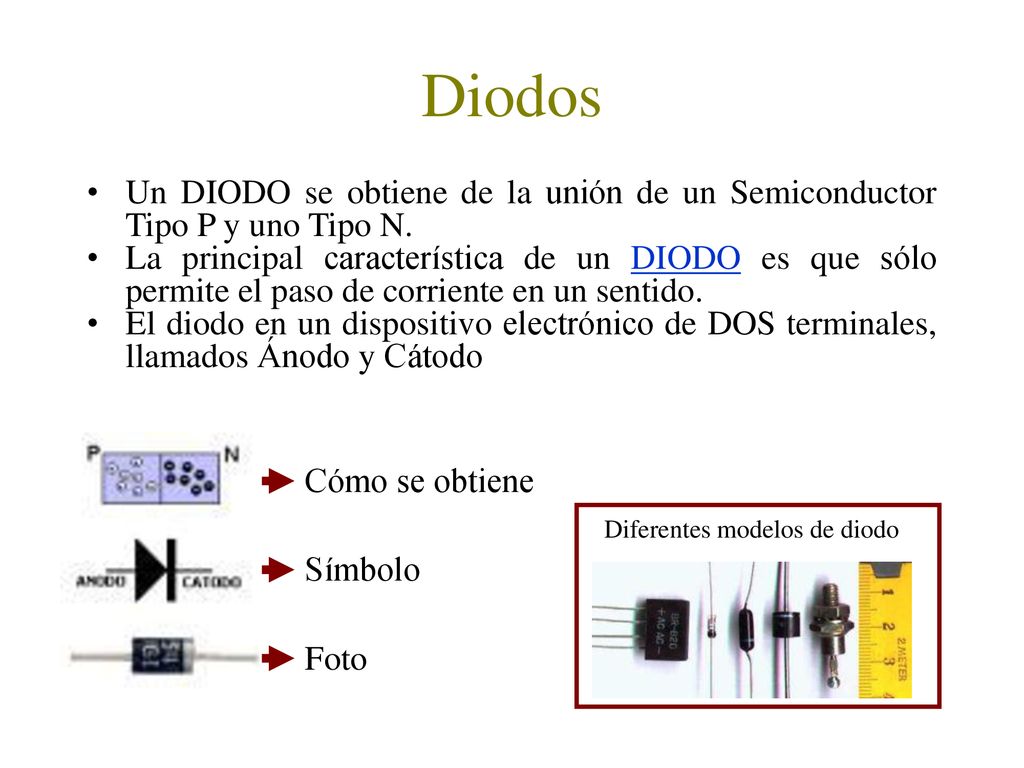

Diodos Un DIODO se obtiene de la unión de un Semiconductor Tipo P y uno Tipo N. La principal característica de un DIODO es que sólo permite el paso de corriente en un sentido. El diodo en un dispositivo electrónico de DOS terminales, llamados Ánodo y Cátodo Cómo se obtiene Símbolo Foto Diferentes modelos de diodo

5 Diodos LED LED, siglas en inglés de Light-Emitting Diode, es un tipo de diodo que emite luz. Para que luzca, lo debemos colocar con la polaridad correcta Producen luz monocromática Ánodo Cátodo Ánodo Cátodo Símbolo

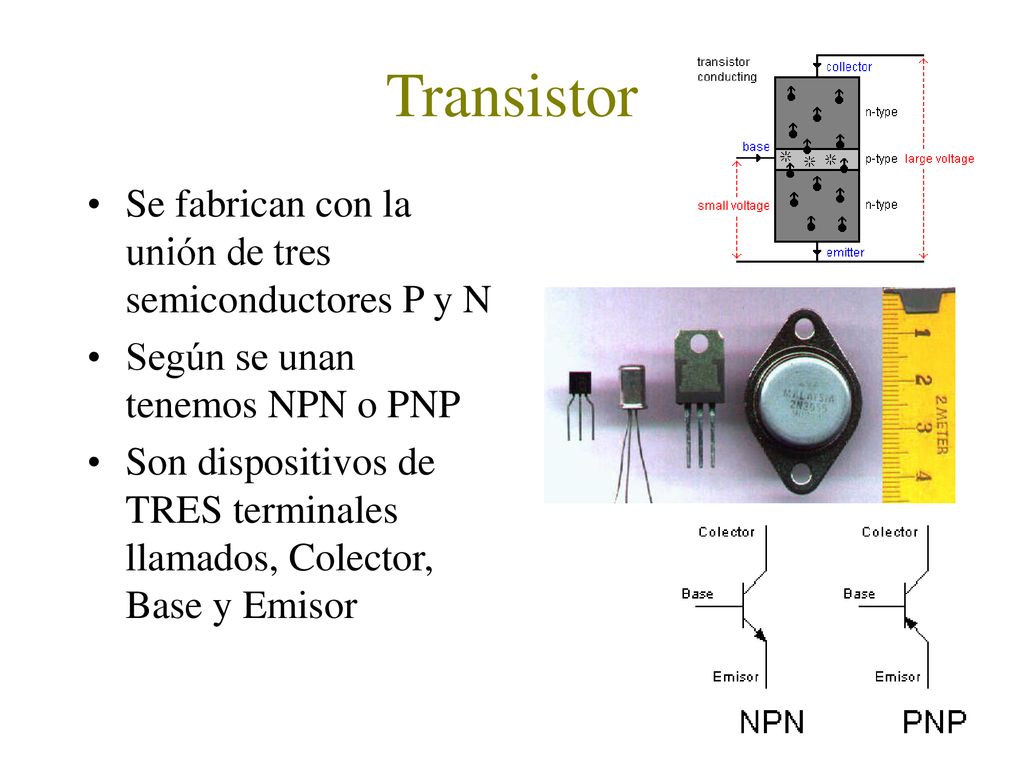

6 Transistor Se fabrican con la unión de tres semiconductores P y N
Según se unan tenemos NPN o PNP Son dispositivos de TRES terminales llamados, Colector, Base y Emisor

7 Cómo funciona el transistor

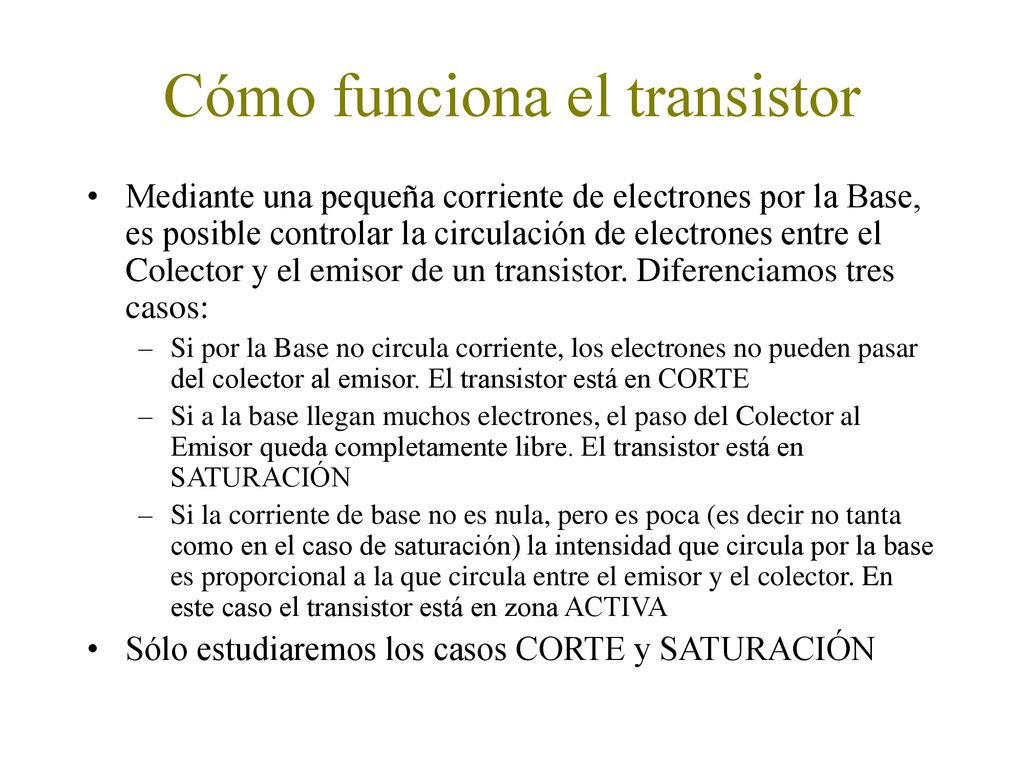

Mediante una pequeña corriente de electrones por la Base, es posible controlar la circulación de electrones entre el Colector y el emisor de un transistor. Diferenciamos tres casos: Si por la Base no circula corriente, los electrones no pueden pasar del colector al emisor. El transistor está en CORTE Si a la base llegan muchos electrones, el paso del Colector al Emisor queda completamente libre. El transistor está en SATURACIÓN Si la corriente de base no es nula, pero es poca (es decir no tanta como en el caso de saturación) la intensidad que circula por la base es proporcional a la que circula entre el emisor y el colector. En este caso el transistor está en zona ACTIVA Sólo estudiaremos los casos CORTE y SATURACIÓN

8 Transistor en CORTE y SATURACION
[Pulsa para abrir el enlace con la explicación]
