1 Almacenamiento secundario Disco Duro (Hard Disk)
Infografía Almacenamiento secundario Disco Duro (Hard Disk) Oscar Wilson Mendoza Martínez Mgr en Tecnología Educativa y Medios Audiovisuales

2 Controladora del Disco
Actuador Mecánico Brazo Motor del Brazo Cabeza Lectora Platos Programa inicial de Carga Archivos de Arranque Tabla de particiones Características del disco Película Magnética Motor del Disco Sector de arranque Tabla de asignación de archivos Sector Placa de circuitos Cluster Directorio Raíz Terminal de datos SATA Jumper de configuración Conector de poder SATA Pista Copia de la FAT

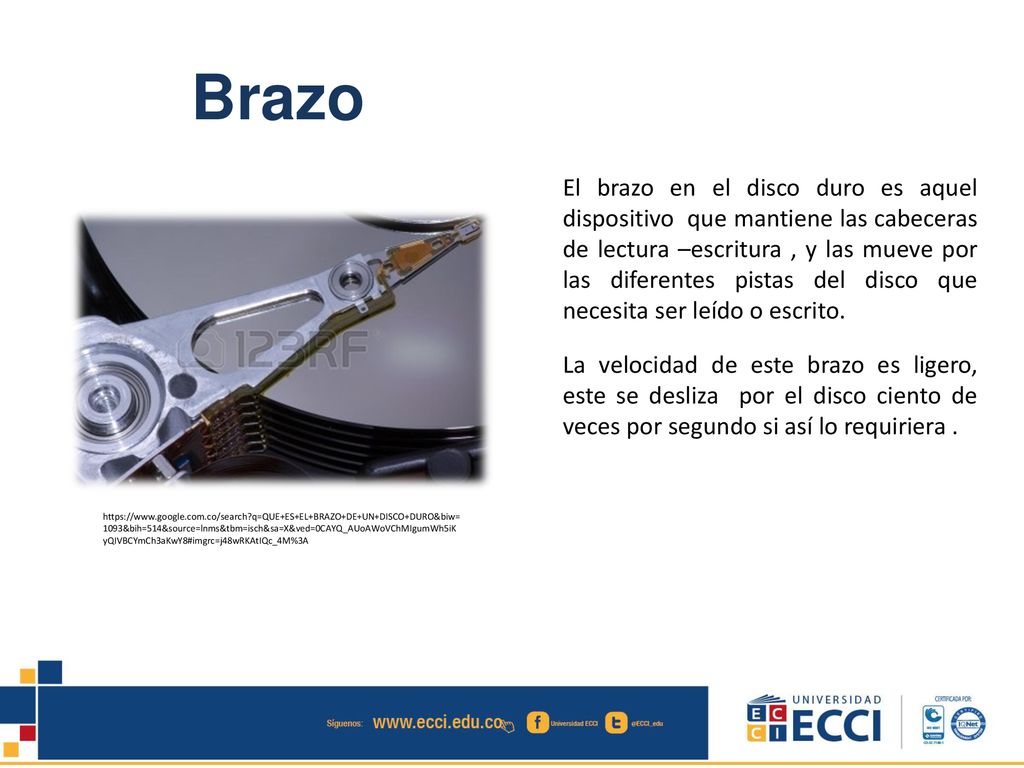

3 Brazo El brazo en el disco duro es aquel dispositivo que mantiene las cabeceras de lectura –escritura , y las mueve por las diferentes pistas del disco que necesita ser leído o escrito. La velocidad de este brazo es ligero, este se desliza por el disco ciento de veces por segundo si así lo requiriera .

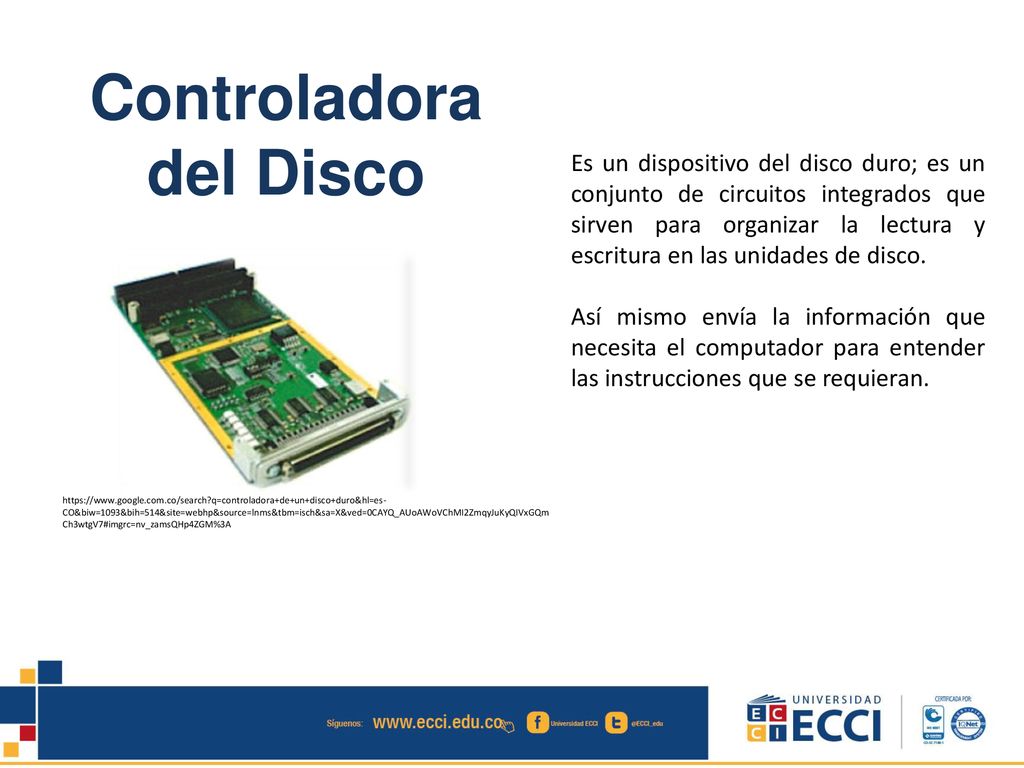

4 Controladora del Disco
Es un dispositivo del disco duro; es un conjunto de circuitos integrados que sirven para organizar la lectura y escritura en las unidades de disco. Así mismo envía la información que necesita el computador para entender las instrucciones que se requieran.

5 Motor del Brazo Palanca Metálica: su función radica en mover los cabezales sobre el disco hasta llegar a la pista correspondiente. Este motor del brazo se mueve de acuerdo a los pulsos electromagnéticos generados por la bobina y el electroimán del actuador mecánico.

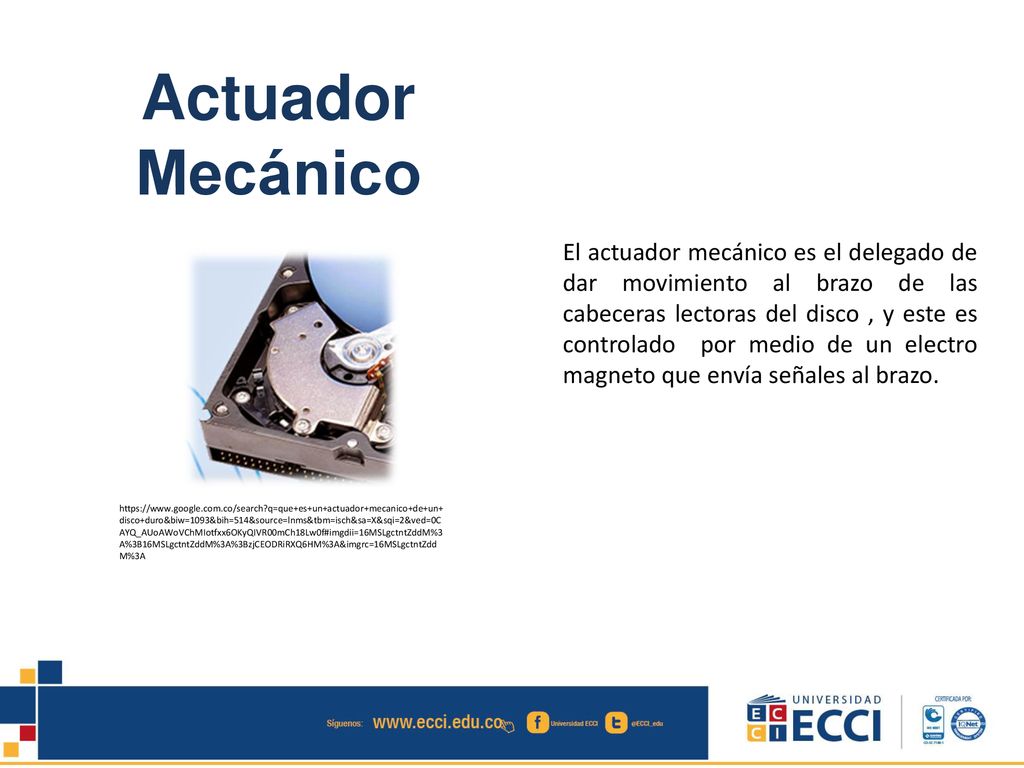

6 Actuador Mecánico El actuador mecánico es el delegado de dar movimiento al brazo de las cabeceras lectoras del disco , y este es controlado por medio de un electro magneto que envía señales al brazo.

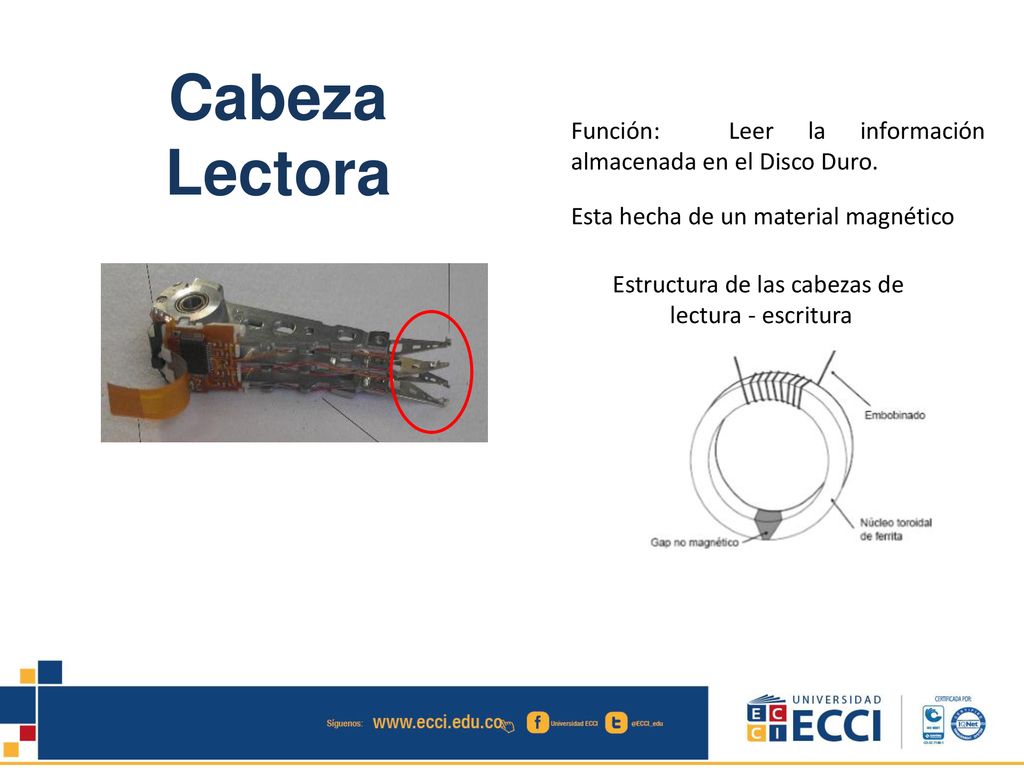

7 Estructura de las cabezas de
Cabeza Lectora Función: Leer la información almacenada en el Disco Duro. Esta hecha de un material magnético Estructura de las cabezas de lectura - escritura

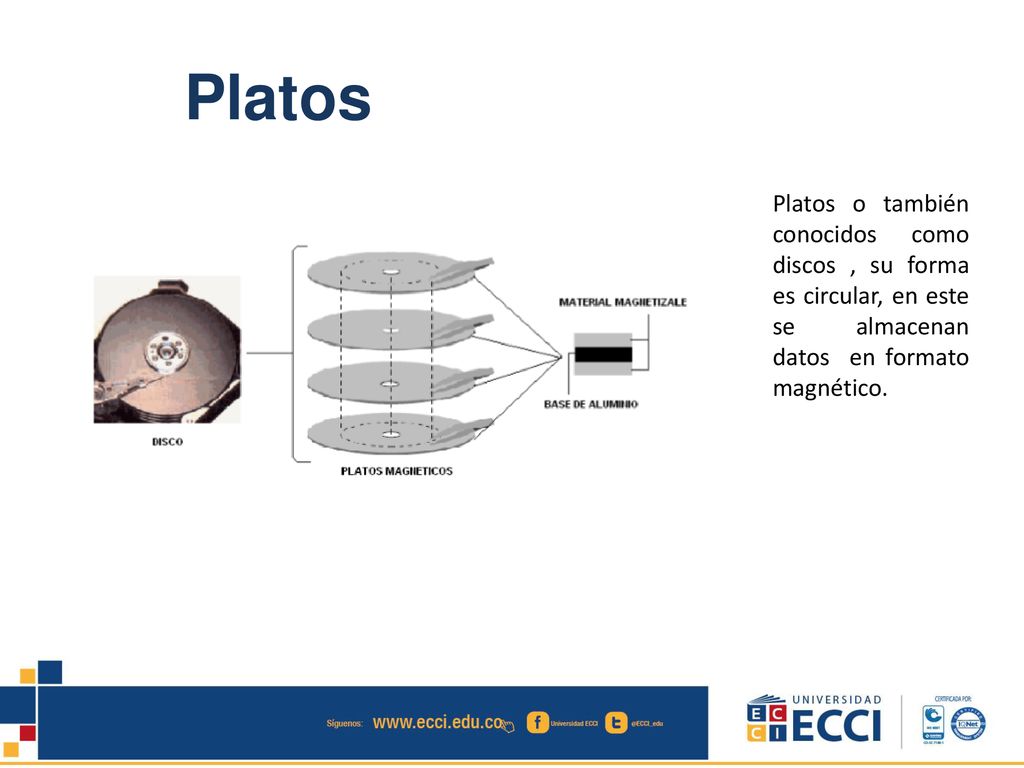

8 Platos Platos o también conocidos como discos , su forma es circular, en este se almacenan datos en formato magnético.

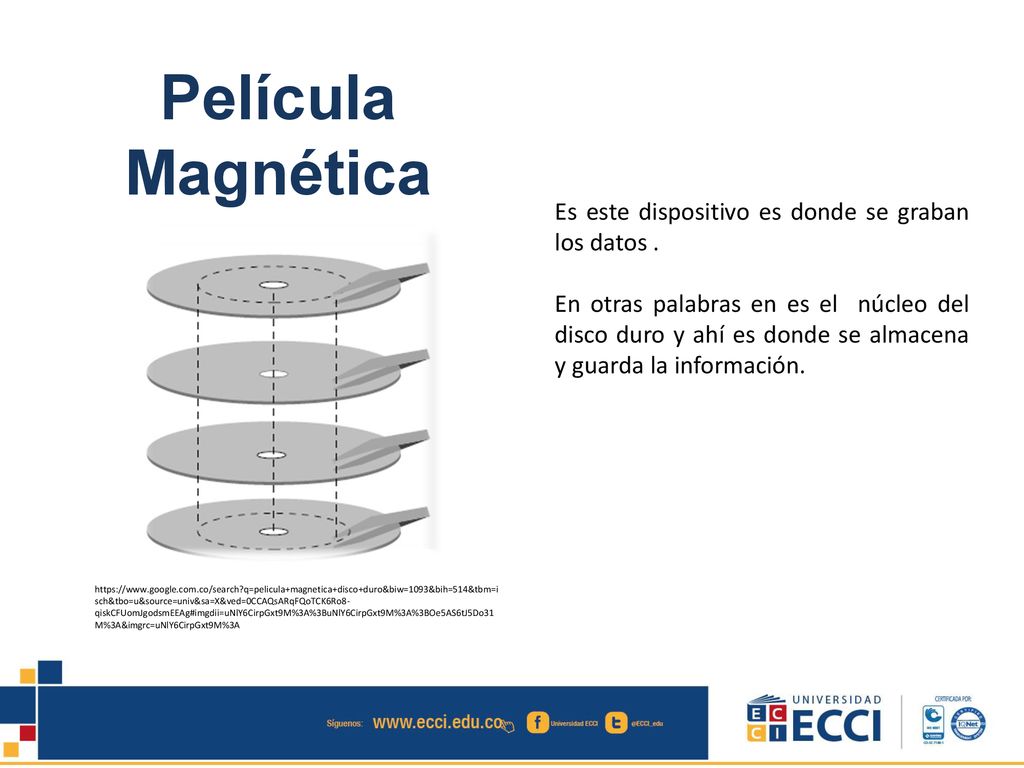

9 Película Magnética Es este dispositivo es donde se graban los datos .
En otras palabras en es el núcleo del disco duro y ahí es donde se almacena y guarda la información.

10 Motor del Disco Su función es básicamente el que hace rodar los discos magneticos, este motor casi siempre es trifásico, lo que significa que hay que alimentarlo a través de tres señales desfasadas 120°

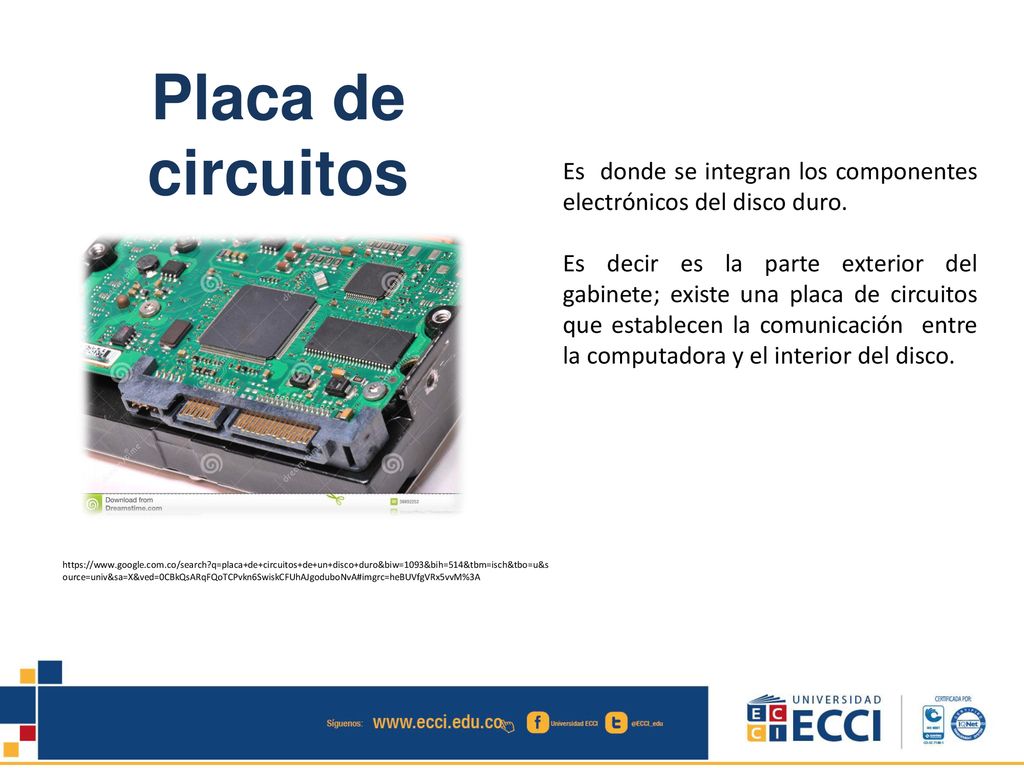

11 Placa de circuitos Es donde se integran los componentes electrónicos del disco duro. Es decir es la parte exterior del gabinete; existe una placa de circuitos que establecen la comunicación entre la computadora y el interior del disco.

12 Terminal de datos SATA Es un canal de comunicación del disco duro y la placa base, lo que garantiza mayores velocidades de transmisión de datos de hasta 600MB/S. La velocidad de transferencia de datos del disco duro, en función de los demás dispositivos

13 El conector SATA es aquel conector que nos proporciona mayor velocidad, adicional mejor el rendimiento en los discos regidos conectados, también nos permite conectar discos cuando el computador esta encendido. El SATA es una conexión en serio , en un cable con un mínimo de 4 alambres que crea conexión de principio a fin entre dos dispositivos. Conector de poder SATA

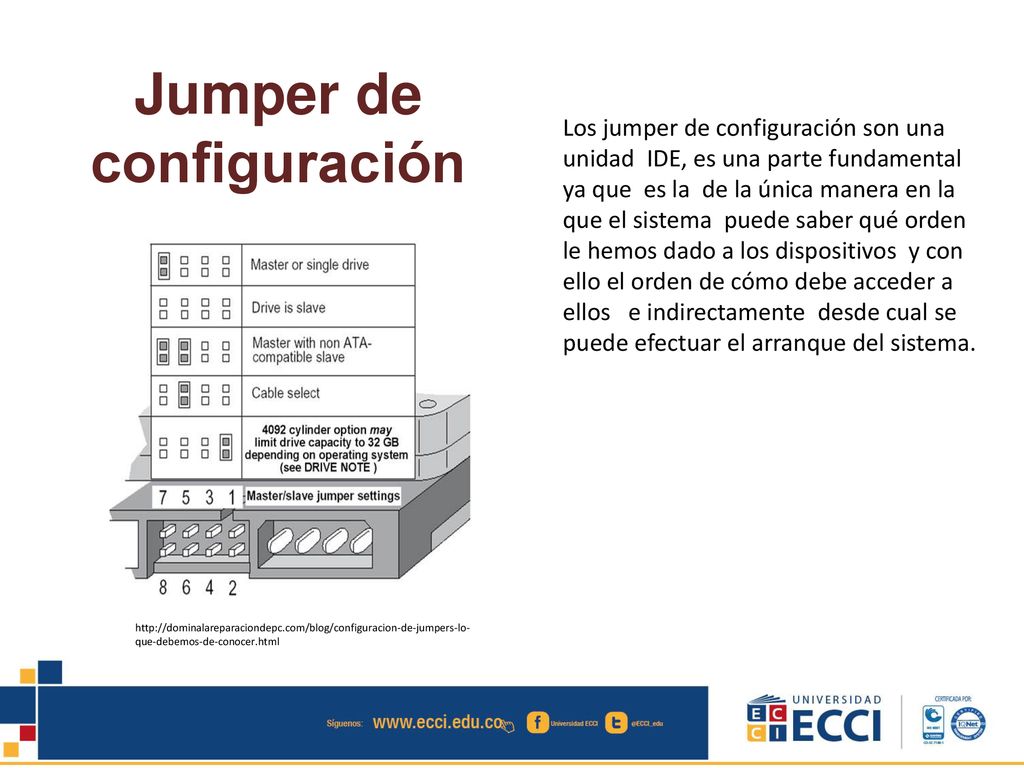

14 Jumper de configuración
Los jumper de configuración son una unidad IDE, es una parte fundamental ya que es la de la única manera en la que el sistema puede saber qué orden le hemos dado a los dispositivos y con ello el orden de cómo debe acceder a ellos e indirectamente desde cual se puede efectuar el arranque del sistema. Jumper de configuración

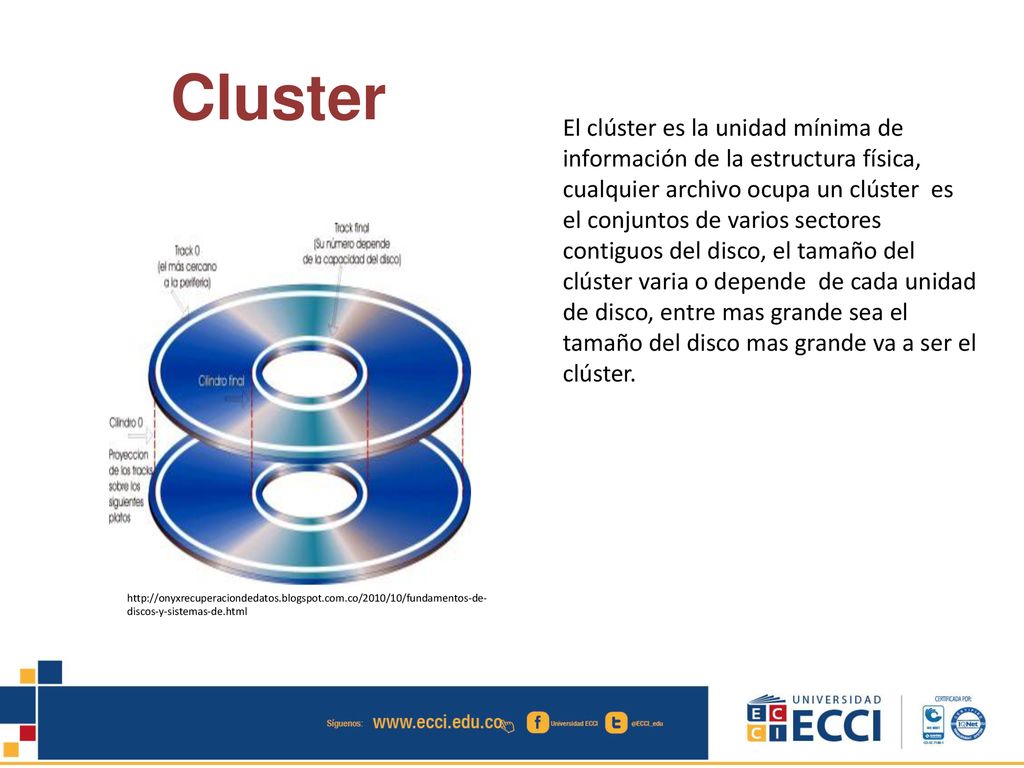

15 El clúster es la unidad mínima de información de la estructura física, cualquier archivo ocupa un clúster es el conjuntos de varios sectores contiguos del disco, el tamaño del clúster varia o depende de cada unidad de disco, entre mas grande sea el tamaño del disco mas grande va a ser el clúster. Cluster

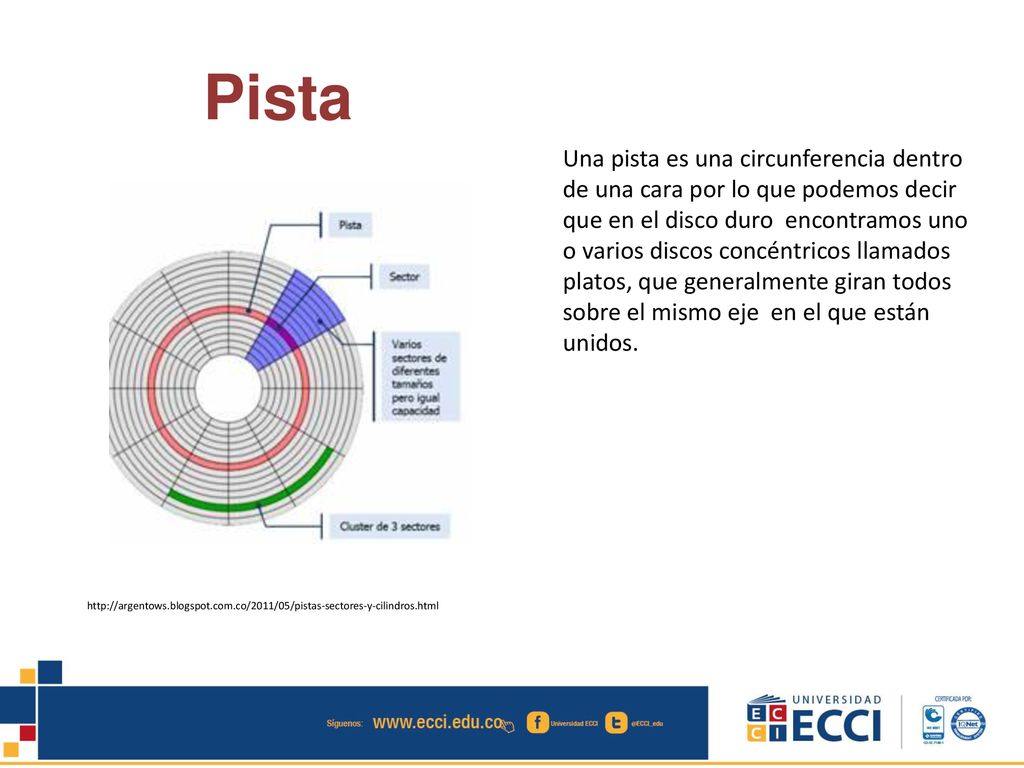

16 Una pista es una circunferencia dentro de una cara por lo que podemos decir que en el disco duro encontramos uno o varios discos concéntricos llamados platos, que generalmente giran todos sobre el mismo eje en el que están unidos. Pista

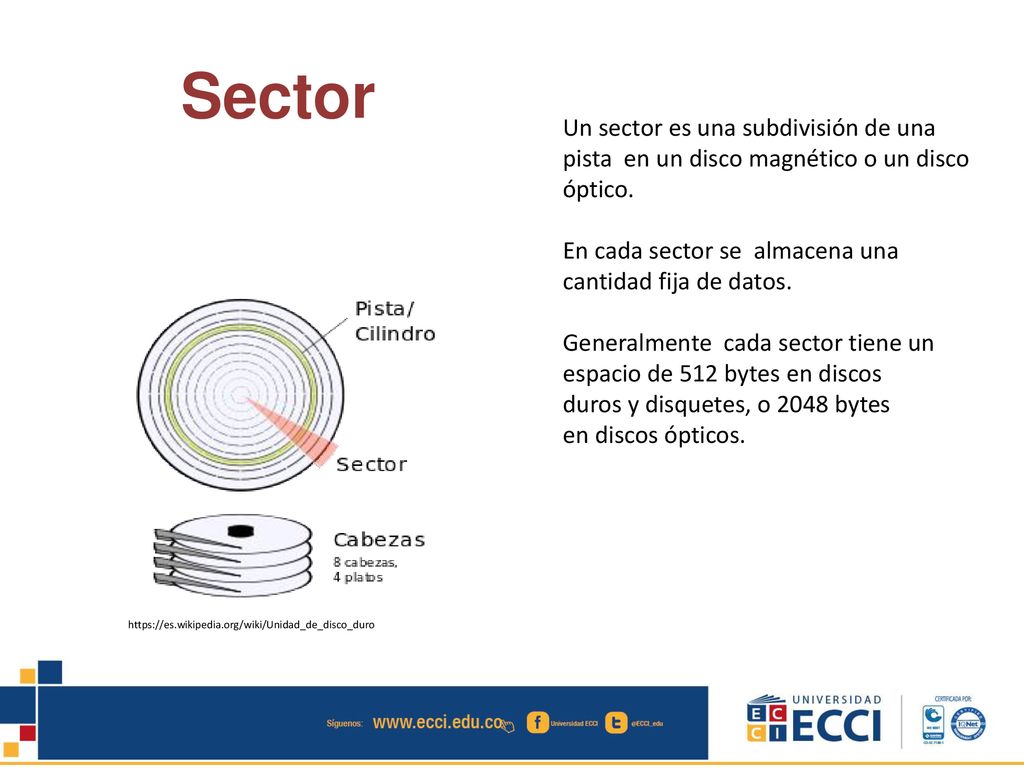

17 Un sector es una subdivisión de una pista en un disco magnético o un disco óptico.
En cada sector se almacena una cantidad fija de datos. Generalmente cada sector tiene un espacio de 512 bytes en discos duros y disquetes, o 2048 bytes en discos ópticos. Sector

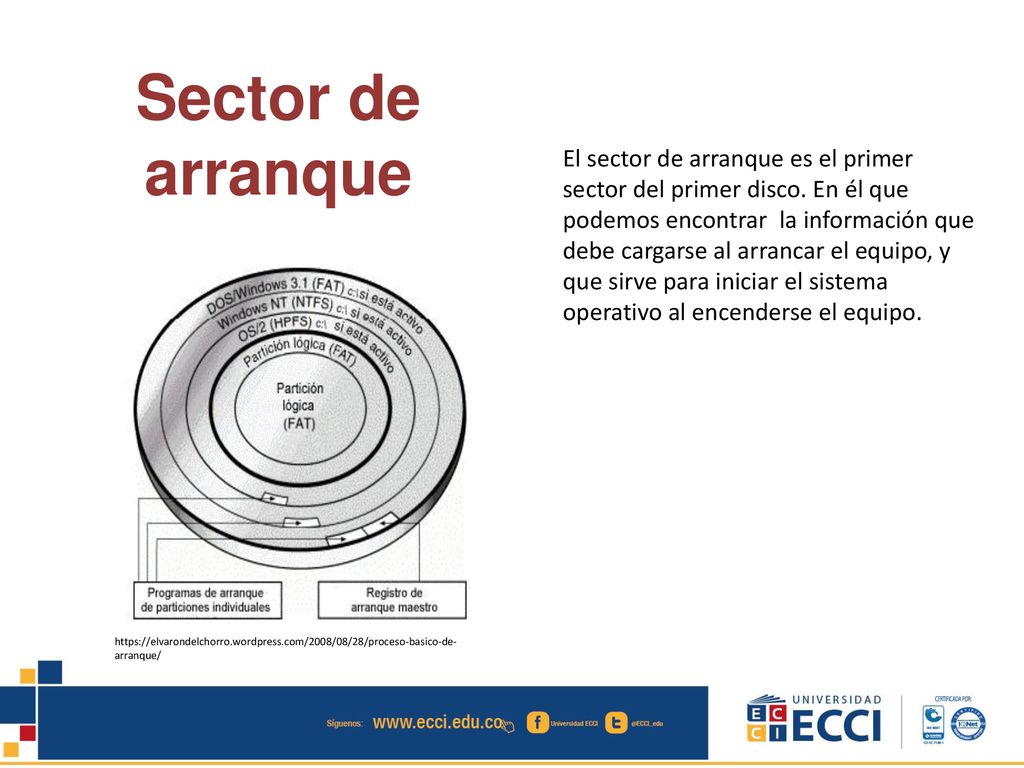

18 El sector de arranque es el primer sector del primer disco
El sector de arranque es el primer sector del primer disco. En él que podemos encontrar la información que debe cargarse al arrancar el equipo, y que sirve para iniciar el sistema operativo al encenderse el equipo. Sector de arranque

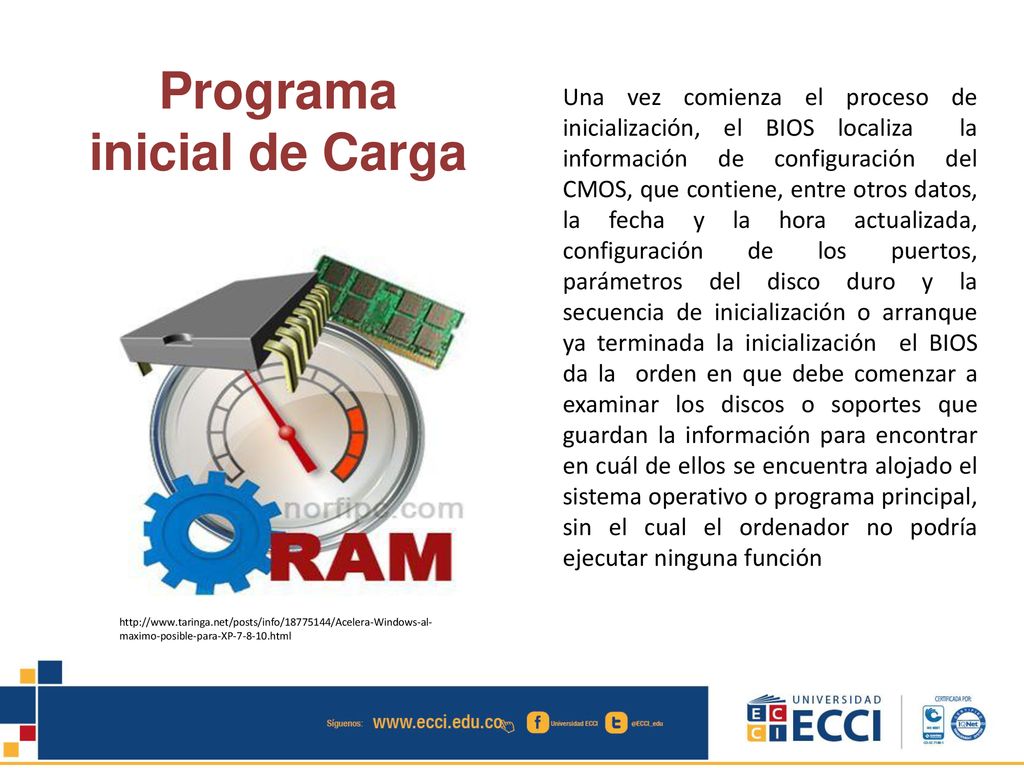

19 Programa inicial de Carga
Una vez comienza el proceso de inicialización, el BIOS localiza la información de configuración del CMOS, que contiene, entre otros datos, la fecha y la hora actualizada, configuración de los puertos, parámetros del disco duro y la secuencia de inicialización o arranque ya terminada la inicialización el BIOS da la orden en que debe comenzar a examinar los discos o soportes que guardan la información para encontrar en cuál de ellos se encuentra alojado el sistema operativo o programa principal, sin el cual el ordenador no podría ejecutar ninguna función Programa inicial de Carga

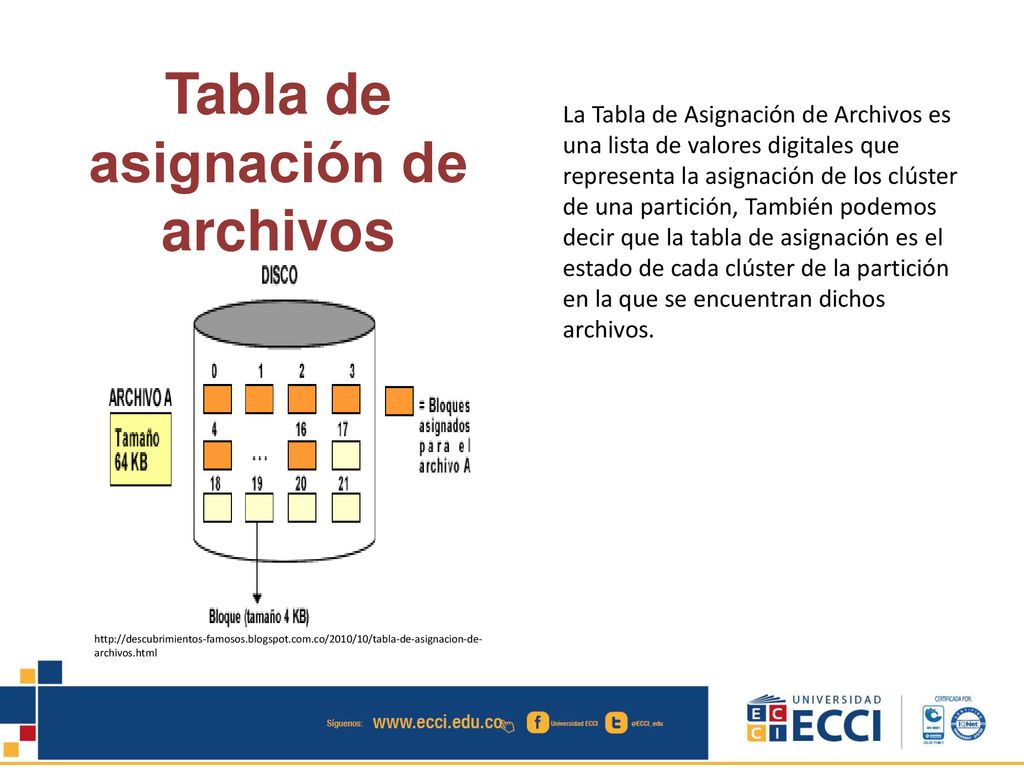

20 Tabla de asignación de archivos
La Tabla de Asignación de Archivos es una lista de valores digitales que representa la asignación de los clúster de una partición, También podemos decir que la tabla de asignación es el estado de cada clúster de la partición en la que se encuentran dichos archivos. Tabla de asignación de archivos

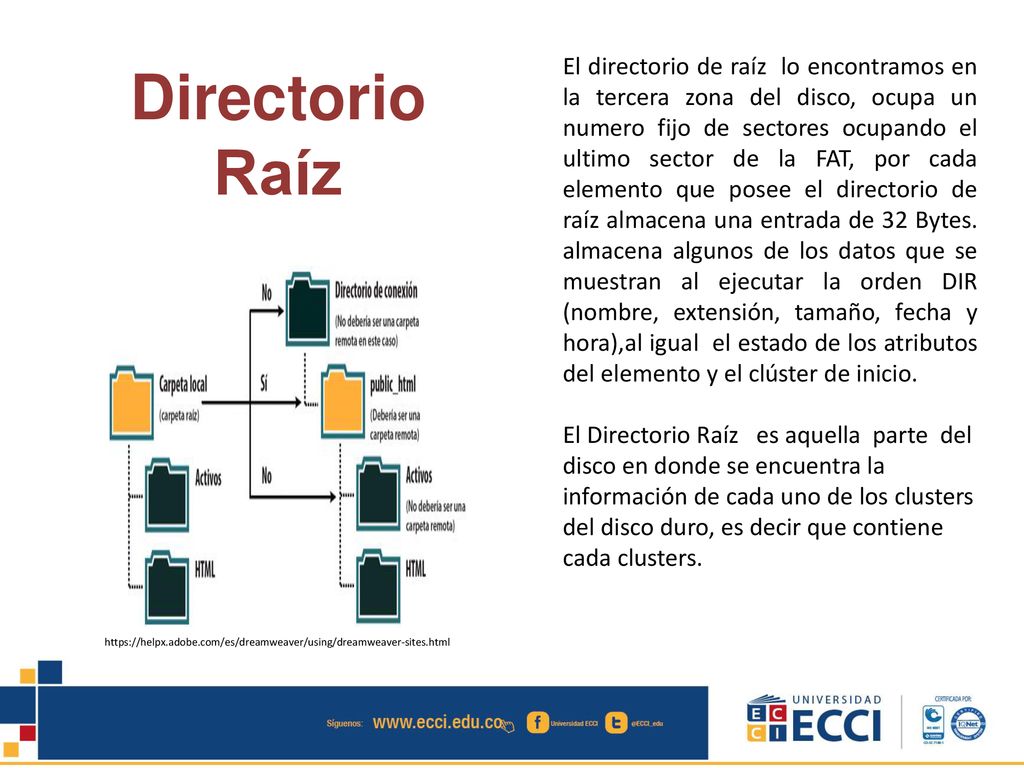

21 El directorio de raíz lo encontramos en la tercera zona del disco, ocupa un numero fijo de sectores ocupando el ultimo sector de la FAT, por cada elemento que posee el directorio de raíz almacena una entrada de 32 Bytes. almacena algunos de los datos que se muestran al ejecutar la orden DIR (nombre, extensión, tamaño, fecha y hora),al igual el estado de los atributos del elemento y el clúster de inicio. El Directorio Raíz es aquella parte del disco en donde se encuentra la información de cada uno de los clusters del disco duro, es decir que contiene cada clusters. Directorio Raíz

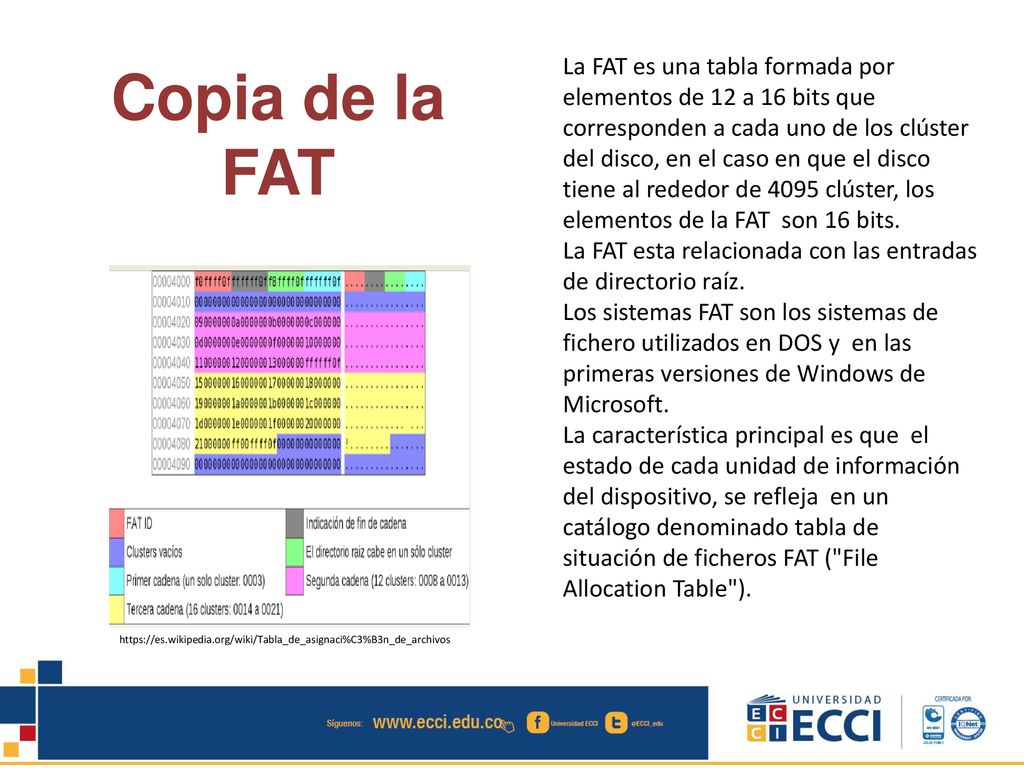

22 La FAT es una tabla formada por elementos de 12 a 16 bits que corresponden a cada uno de los clúster del disco, en el caso en que el disco tiene al rededor de 4095 clúster, los elementos de la FAT son 16 bits. La FAT esta relacionada con las entradas de directorio raíz. Los sistemas FAT son los sistemas de fichero utilizados en DOS y en las primeras versiones de Windows de Microsoft. La característica principal es que el estado de cada unidad de información del dispositivo, se refleja en un catálogo denominado tabla de situación de ficheros FAT ("File Allocation Table"). Copia de la FAT
