ORDENANZA 3457 NORMAS DE ARQUITECTURA Y URBANISMO Integrantes

Presentación del tema: "ORDENANZA 3457 NORMAS DE ARQUITECTURA Y URBANISMO Integrantes"— Transcripción de la presentación:

1 ORDENANZA 3457 NORMAS DE ARQUITECTURA Y URBANISMO Integrantes
Altamirano jeanpier Miño daniela Rivadeneira ricardo

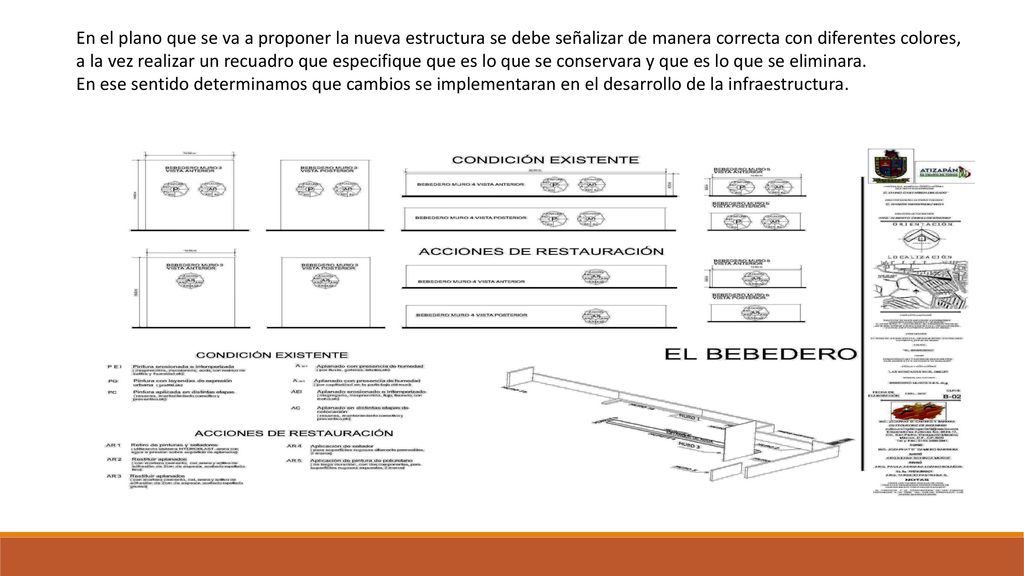

2 En el plano que se va a proponer la nueva estructura se debe señalizar de manera correcta con diferentes colores, a la vez realizar un recuadro que especifique que es lo que se conservara y que es lo que se eliminara. En ese sentido determinamos que cambios se implementaran en el desarrollo de la infraestructura.

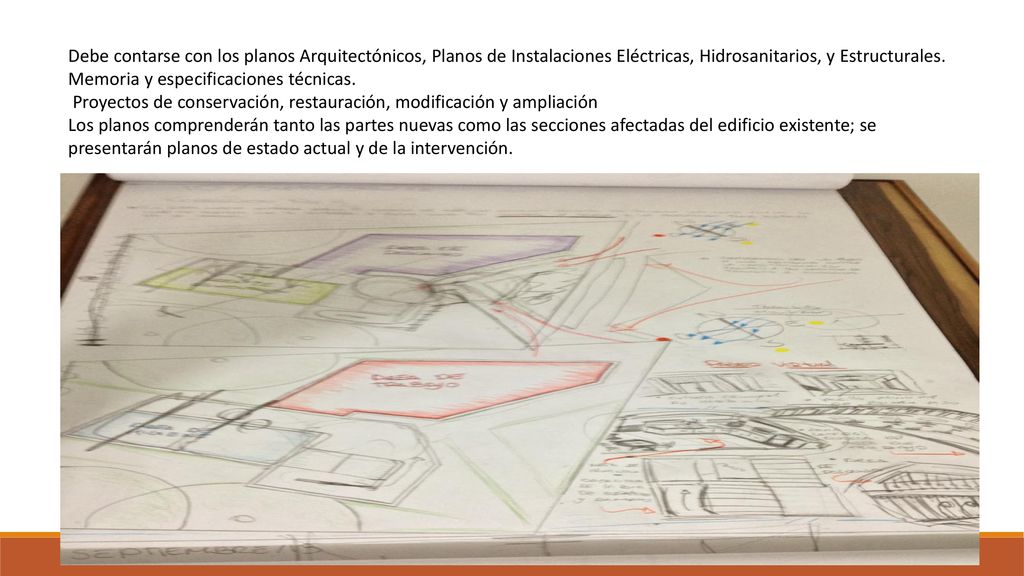

3 Debe contarse con los planos Arquitectónicos, Planos de Instalaciones Eléctricas, Hidrosanitarios, y Estructurales. Memoria y especificaciones técnicas.  Proyectos de conservación, restauración, modificación y ampliación Los planos comprenderán tanto las partes nuevas como las secciones afectadas del edificio existente; se presentarán planos de estado actual y de la intervención.

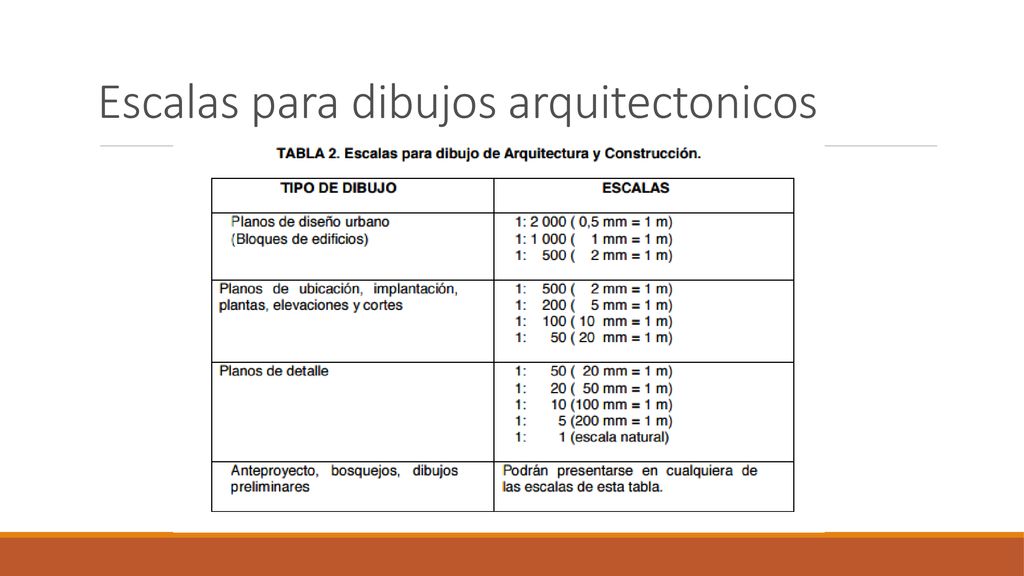

4 Escalas para dibujos arquitectonicos

5 Escala grafica

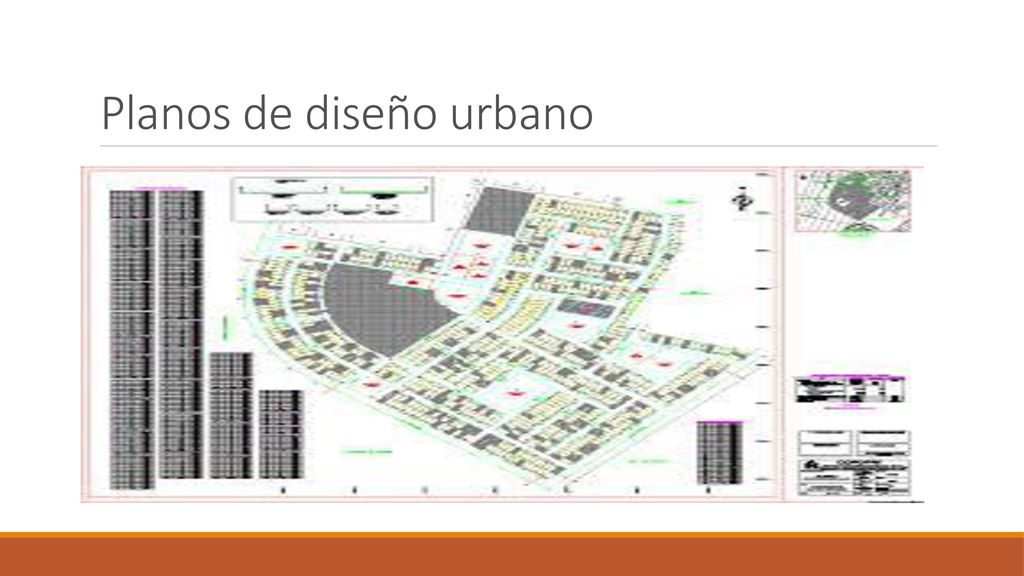

6 Planos de diseño urbano

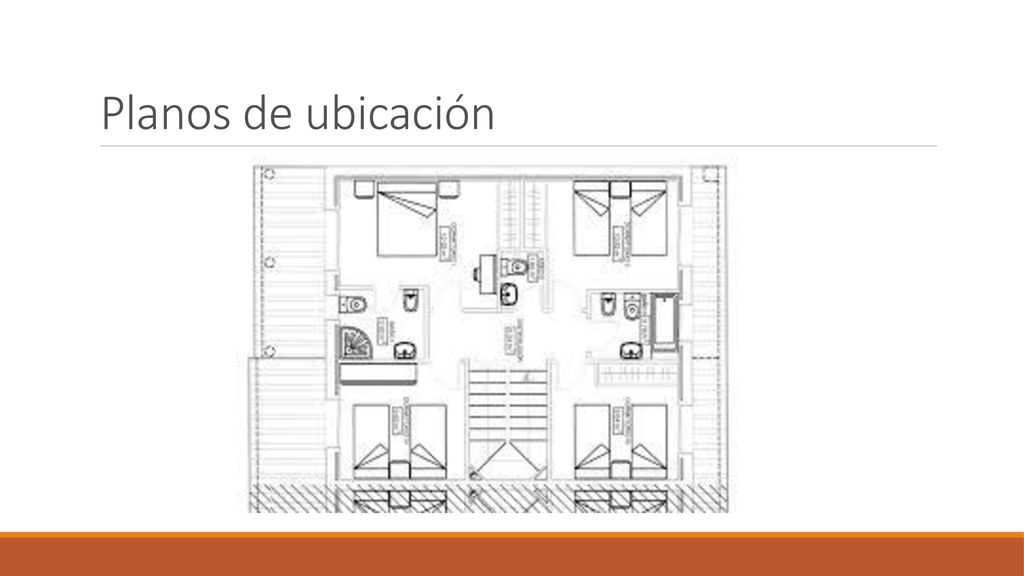

7 Planos de ubicación

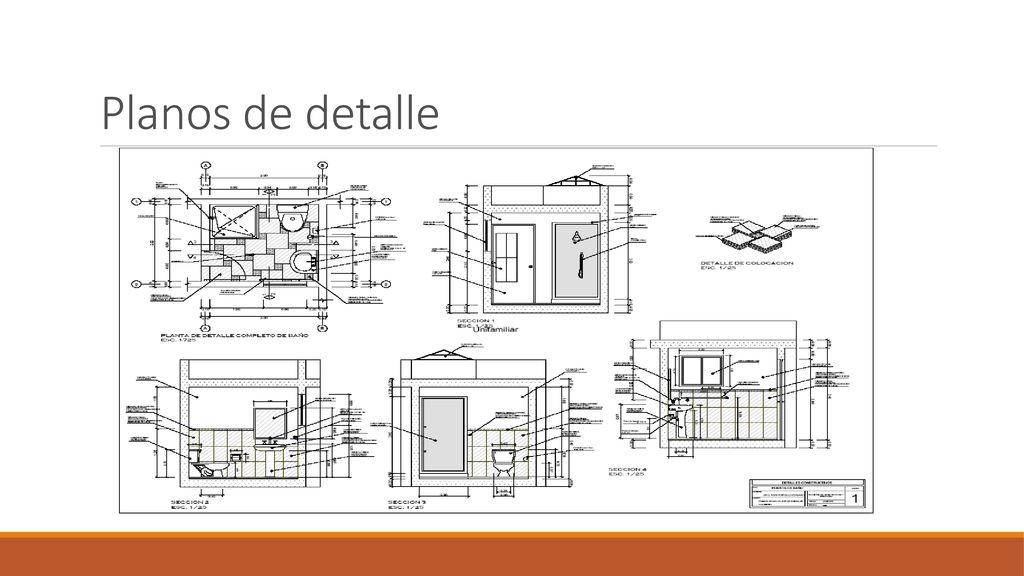

8 Planos de detalle

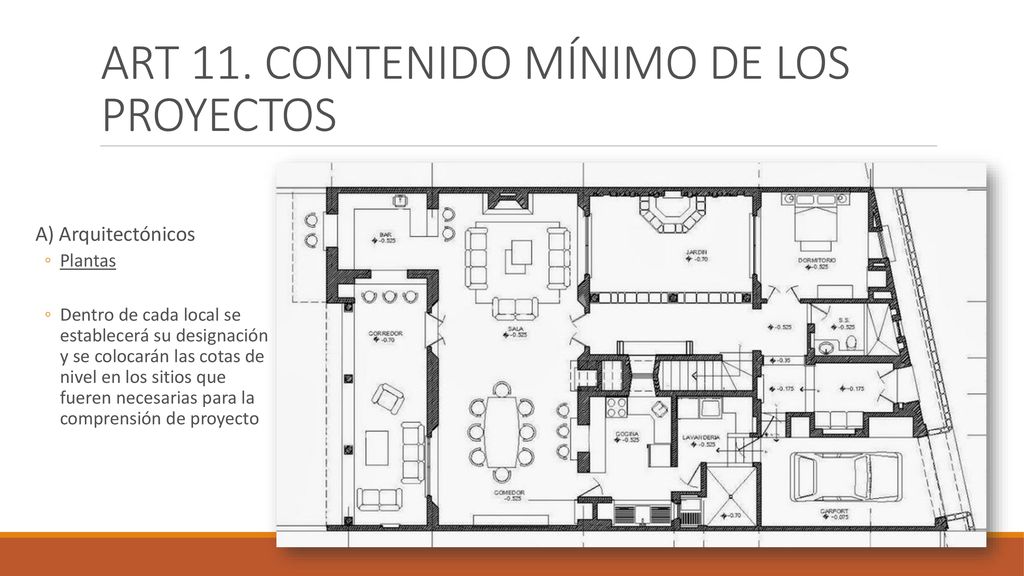

9 ART 11. CONTENIDO MÍNIMO DE LOS PROYECTOS
A) Arquitectónicos Plantas Dentro de cada local se establecerá su designación y se colocarán las cotas de nivel en los sitios que fueren necesarias para la comprensión de proyecto

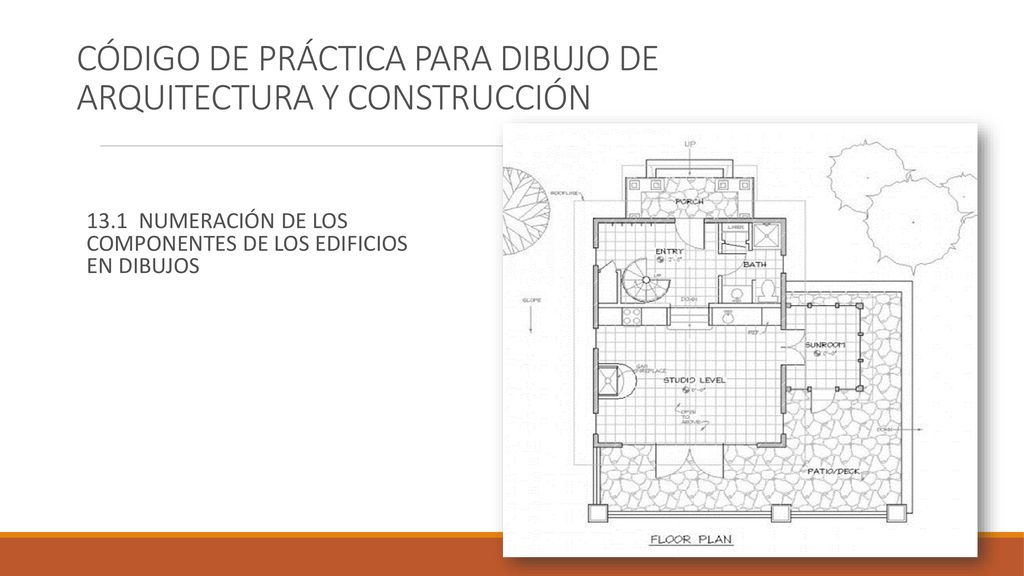

10 CÓDIGO DE PRÁCTICA PARA DIBUJO DE ARQUITECTURA Y CONSTRUCCIÓN
13.1 NUMERACIÓN DE LOS COMPONENTES DE LOS EDIFICIOS EN DIBUJOS

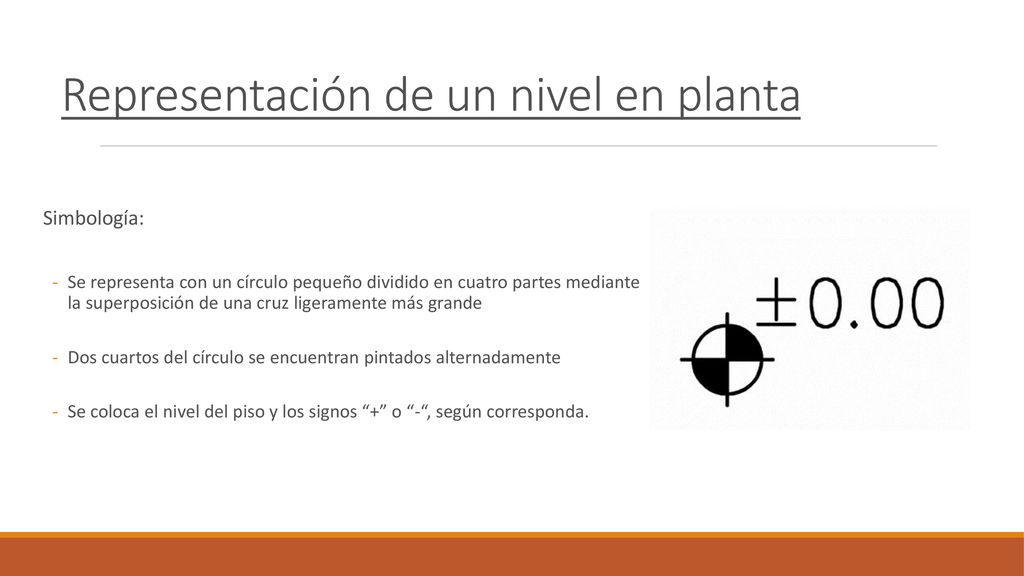

11 Representación de un nivel en planta
Simbología: Se representa con un círculo pequeño dividido en cuatro partes mediante la superposición de una cruz ligeramente más grande Dos cuartos del círculo se encuentran pintados alternadamente Se coloca el nivel del piso y los signos “+” o “-“, según corresponda.
