FUENTE DE VOLTAJE

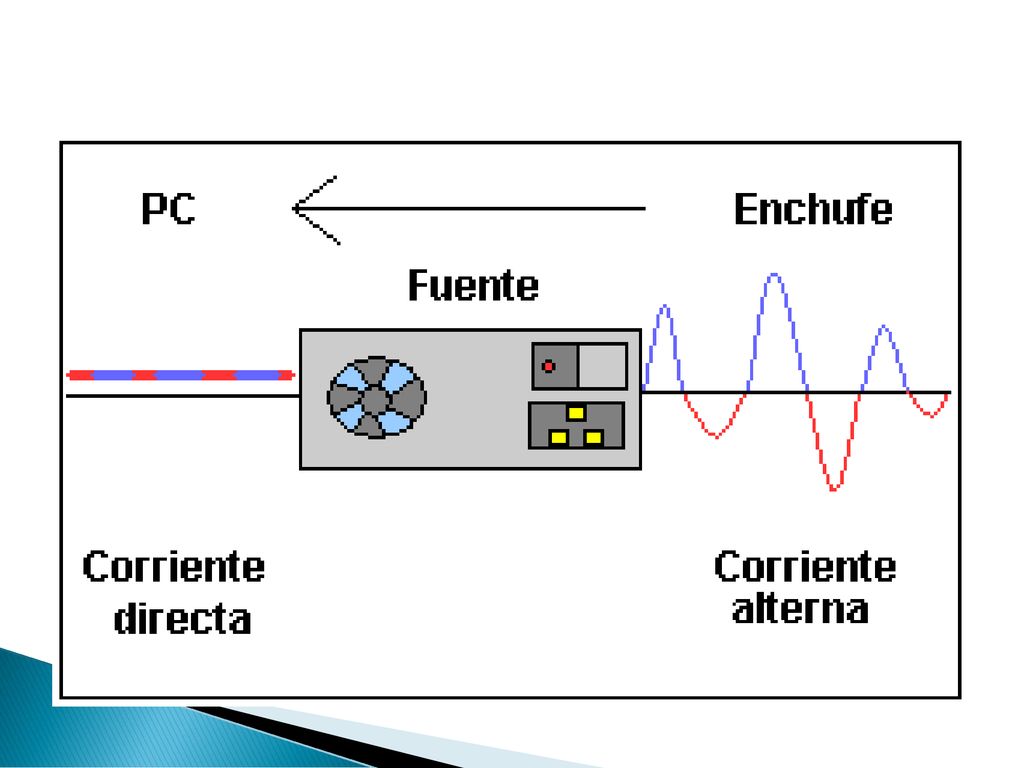

2

3

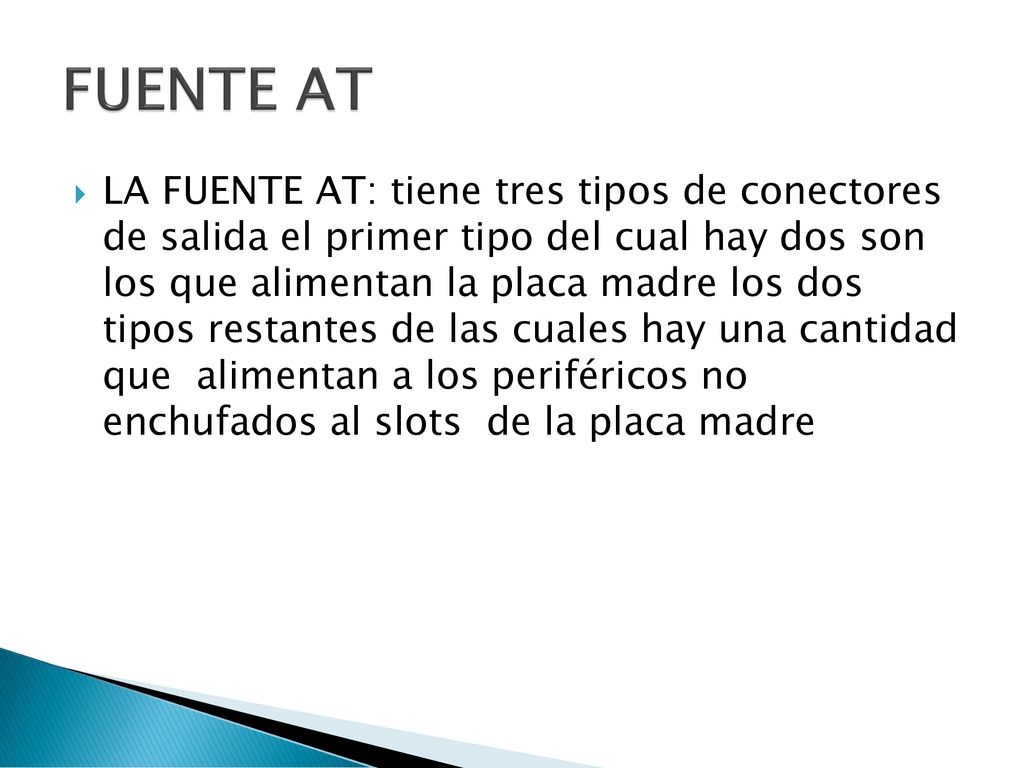

4 FUENTE AT LA FUENTE AT: tiene tres tipos de conectores de salida el primer tipo del cual hay dos son los que alimentan la placa madre los dos tipos restantes de las cuales hay una cantidad que  alimentan a los periféricos no enchufados al slots  de la placa madre

5 Fuente AT

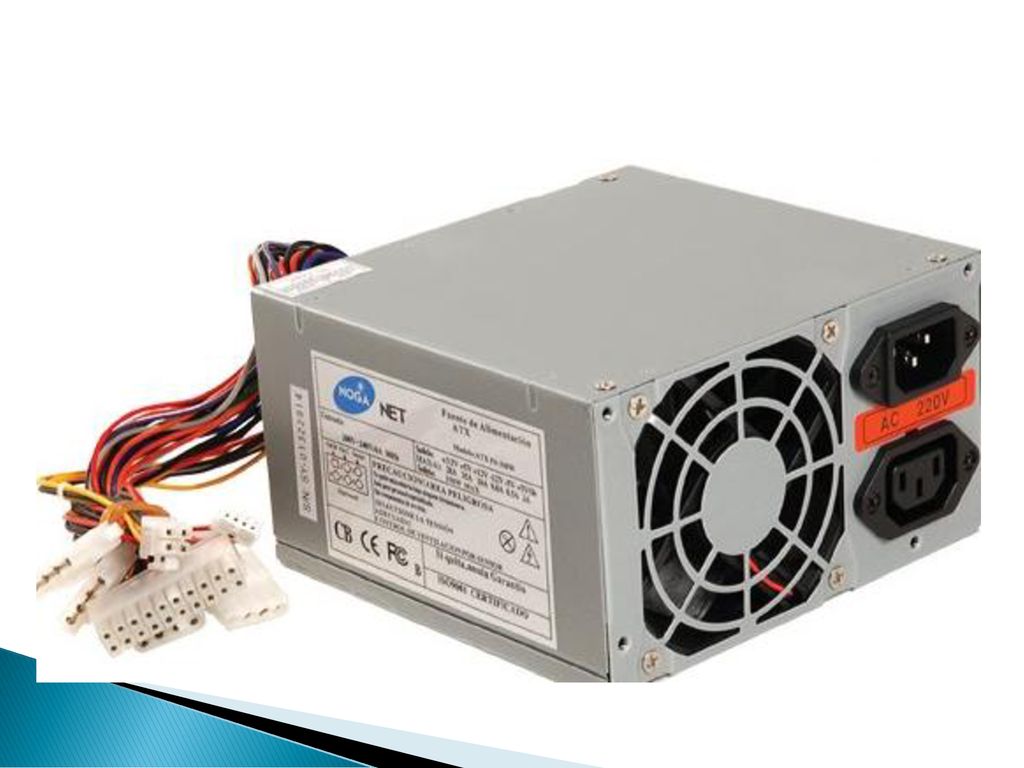

6 FUENTE ATX FUENTE ATX: es muy similar a la AT,pero tiene un a serie d diferencias tanto en su funcionamiento como en su voltaje entregados a la placa madre la fuente ATX consta en realidad en dos partes: una fuente principal que corresponde a la vieja fuente AT y una auxiliar

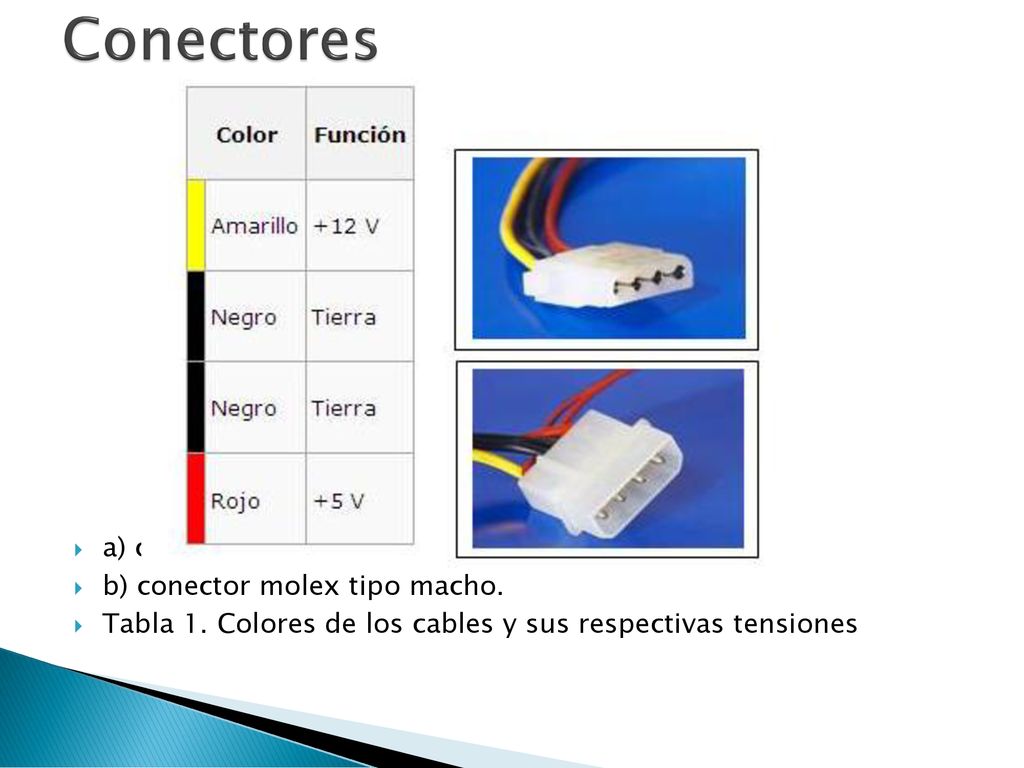

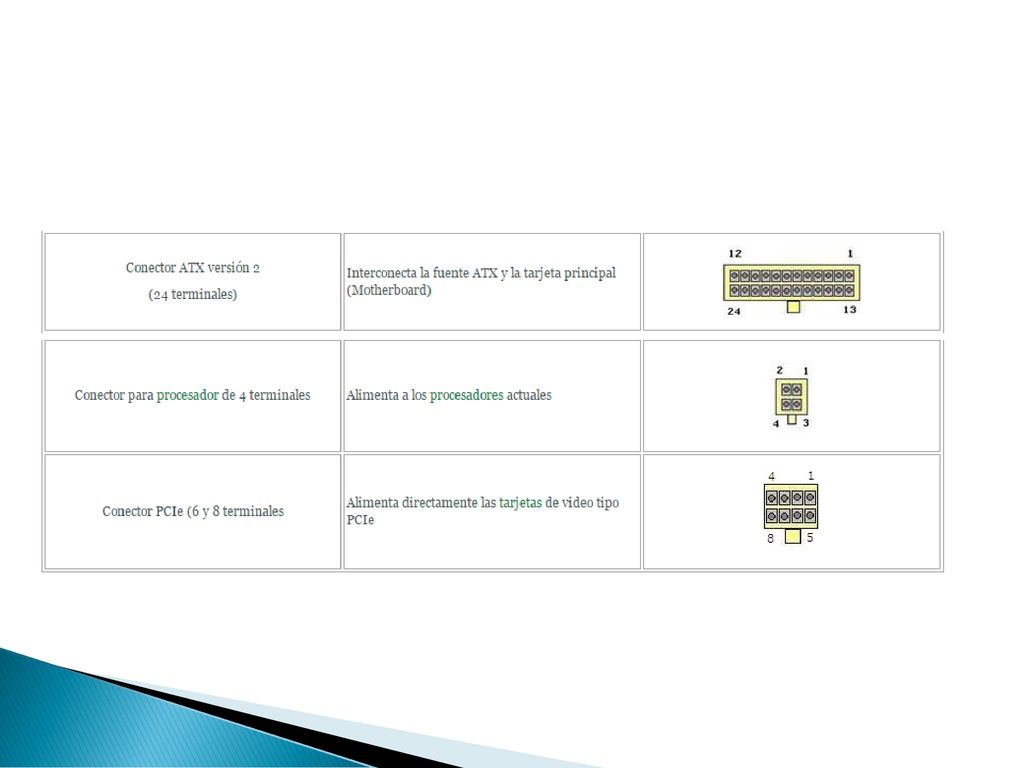

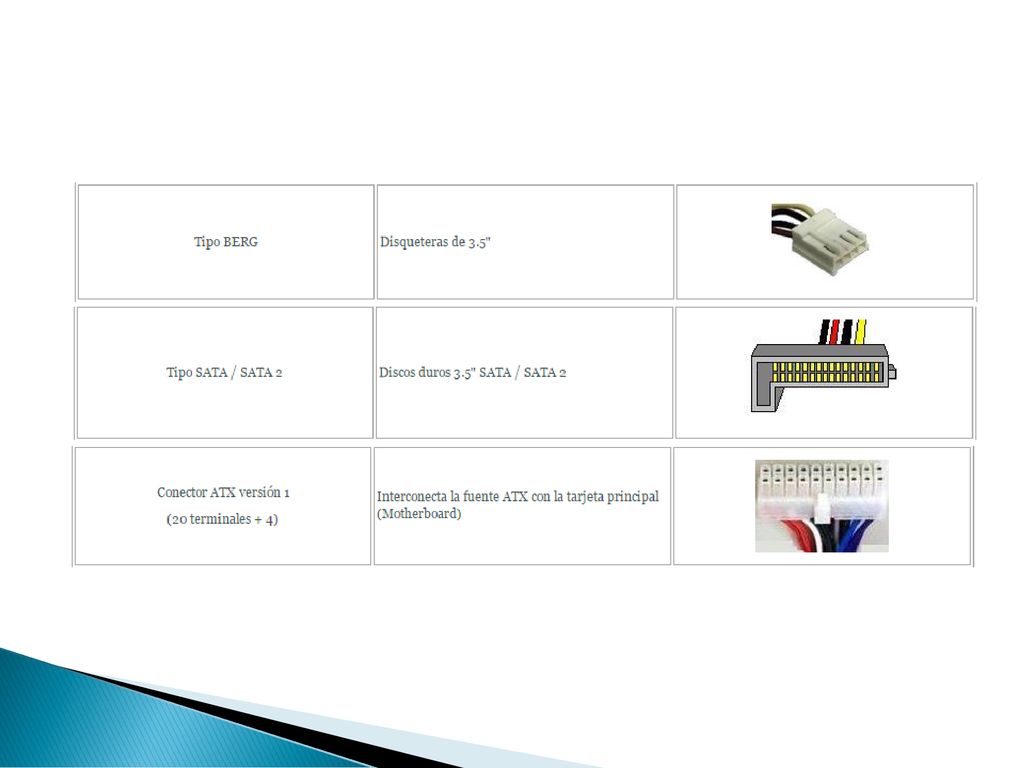

7 Conectores a) conector molex tipo hembra.

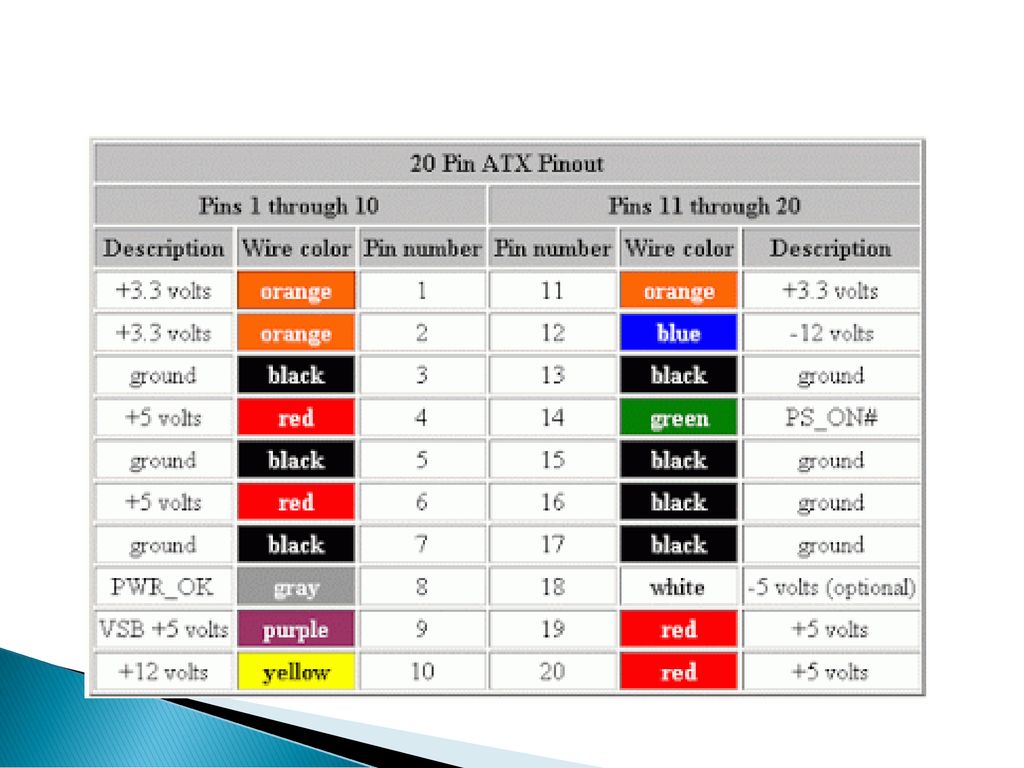

b) conector molex tipo macho. Tabla 1. Colores de los cables y sus respectivas tensiones

8

9

10

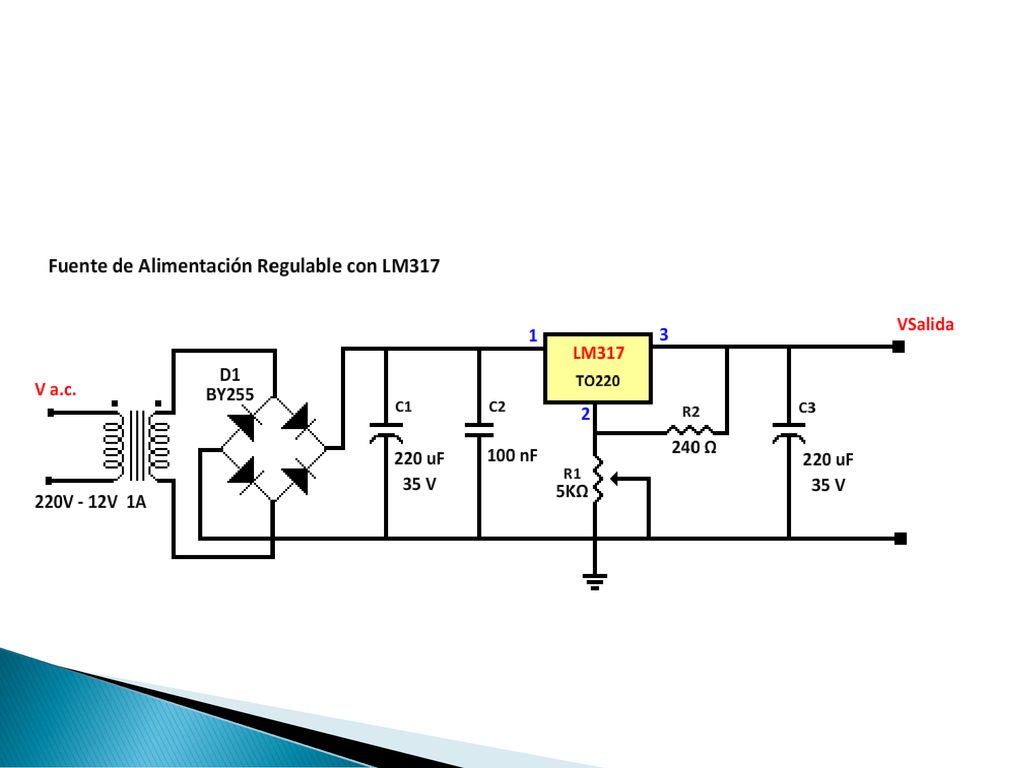

11

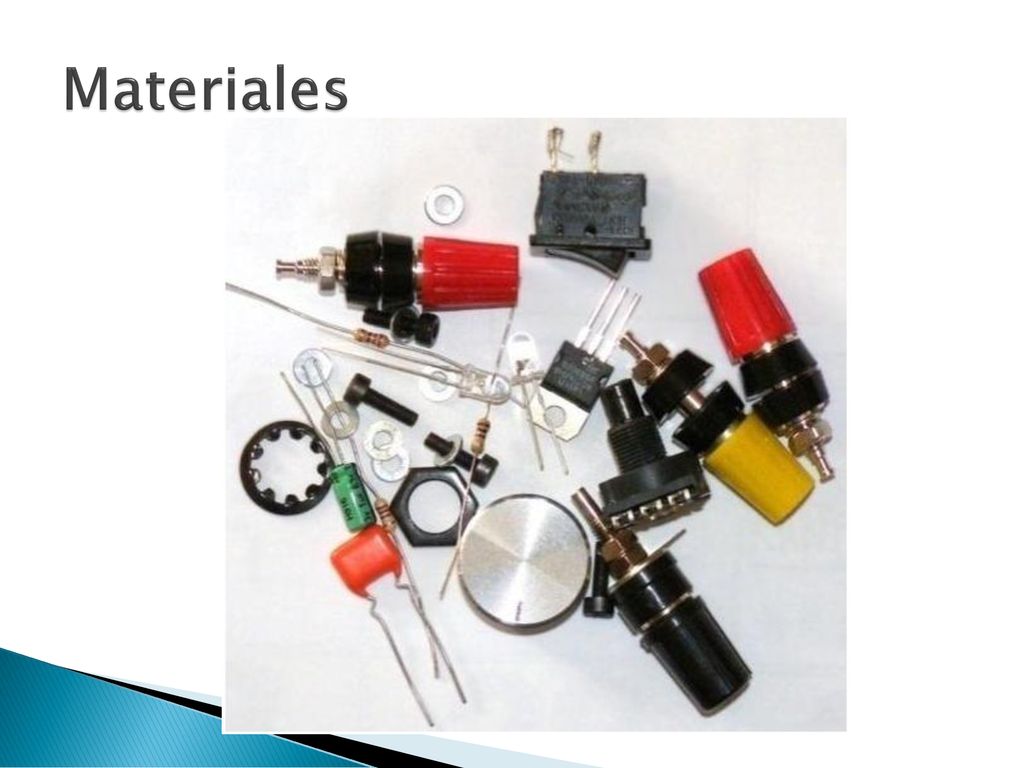

12 Materiales

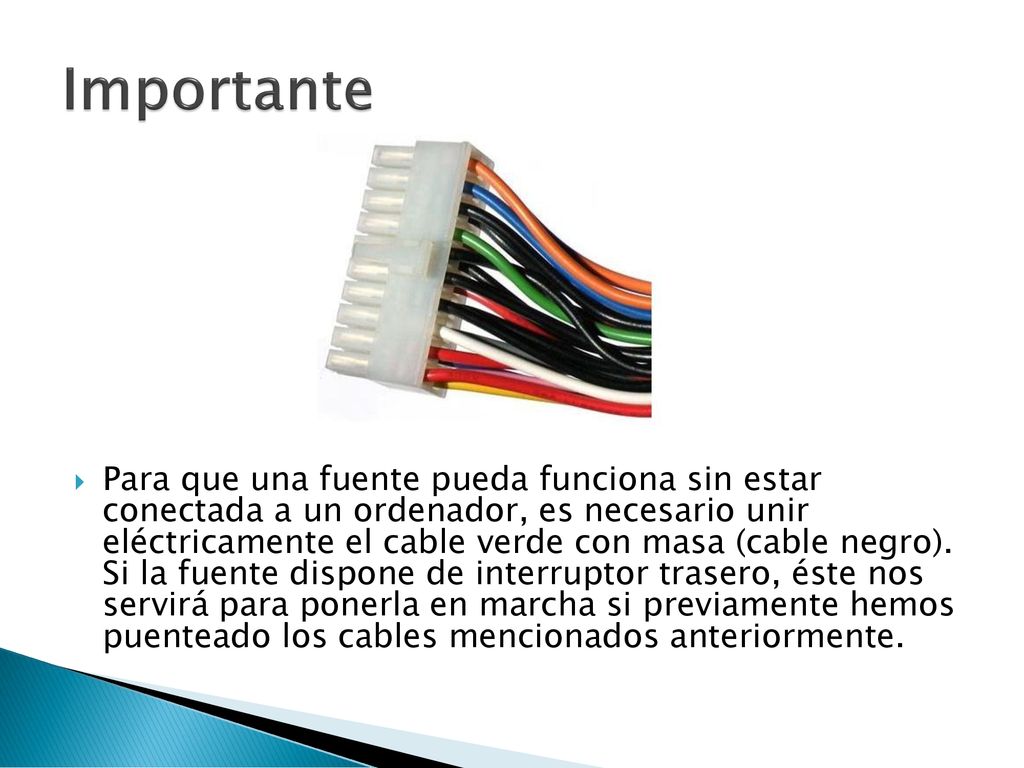

13 Importante Para que una fuente pueda funciona sin estar conectada a un ordenador, es necesario unir eléctricamente el cable verde con masa (cable negro). Si la fuente dispone de interruptor trasero, éste nos servirá para ponerla en marcha si previamente hemos puenteado los cables mencionados anteriormente.

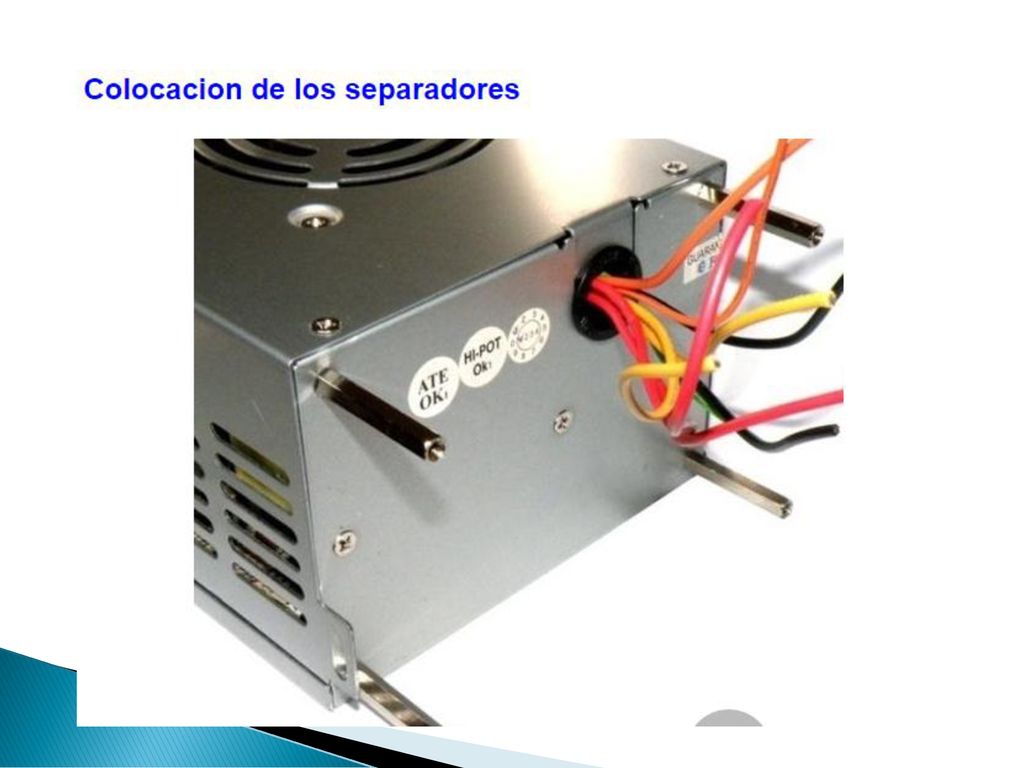

14

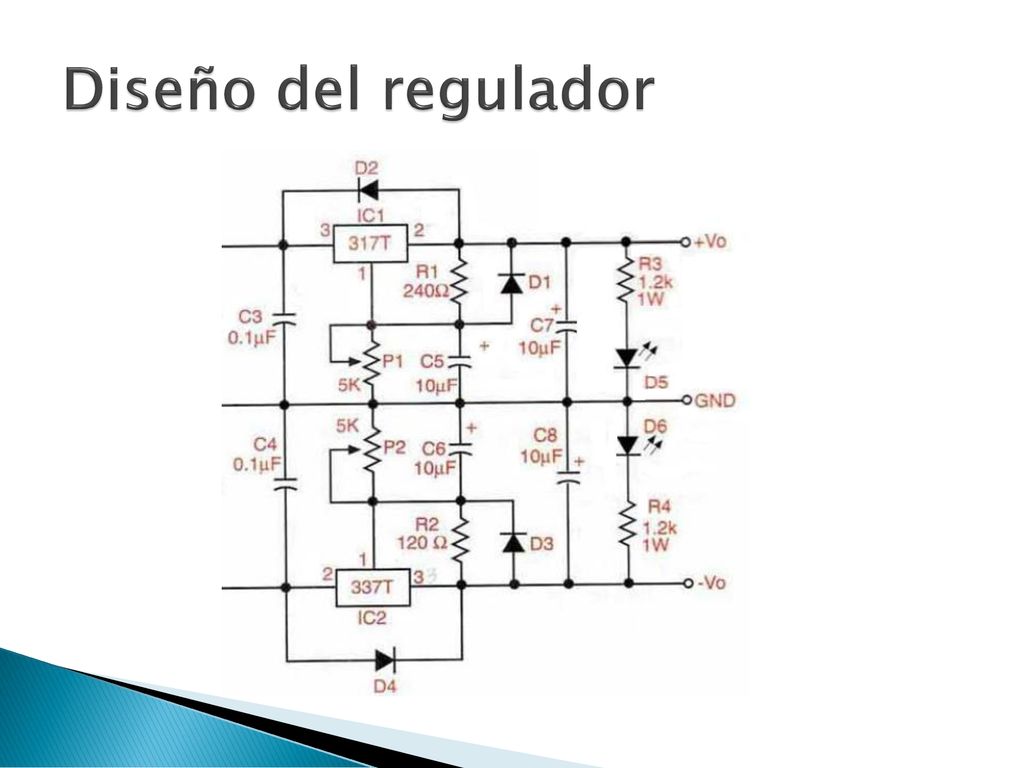

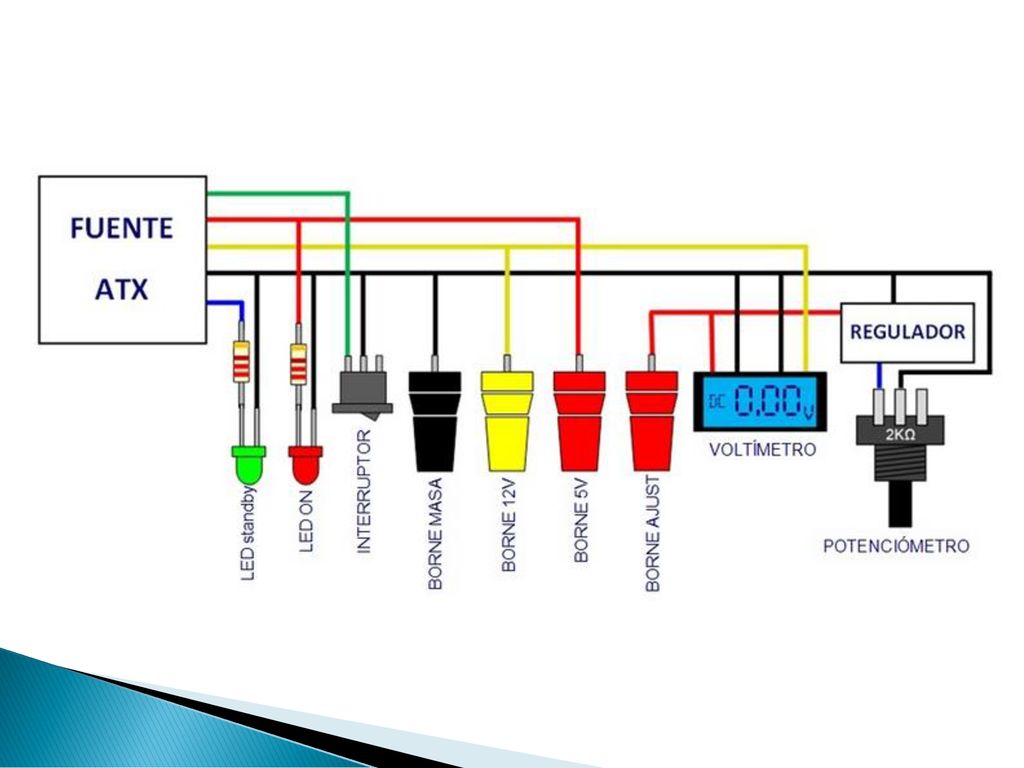

15 Diseño del regulador
