1 Luis Antonio Castillón Sepúlveda 13300419 4°A-2 28/06/2016
Turbinas Pelton Luis Antonio Castillón Sepúlveda 4°A-2 28/06/2016

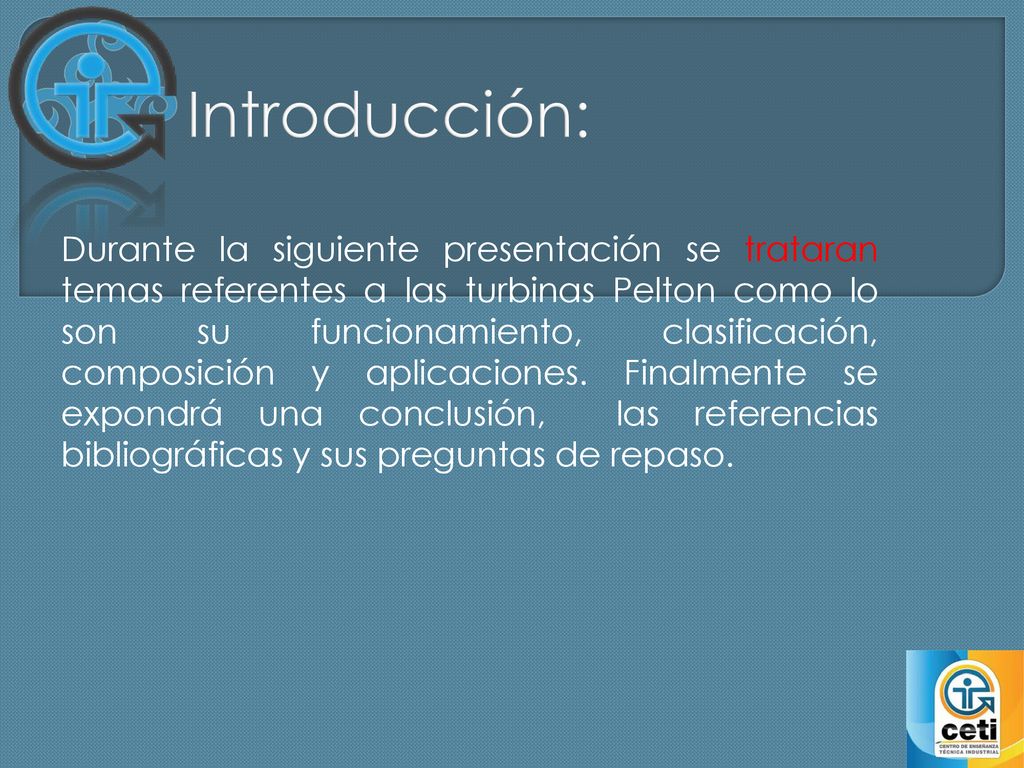

2 Introducción: Durante la siguiente presentación se trataran temas referentes a las turbinas Pelton como lo son su funcionamiento, clasificación, composición y aplicaciones. Finalmente se expondrá una conclusión, las referencias bibliográficas y sus preguntas de repaso.

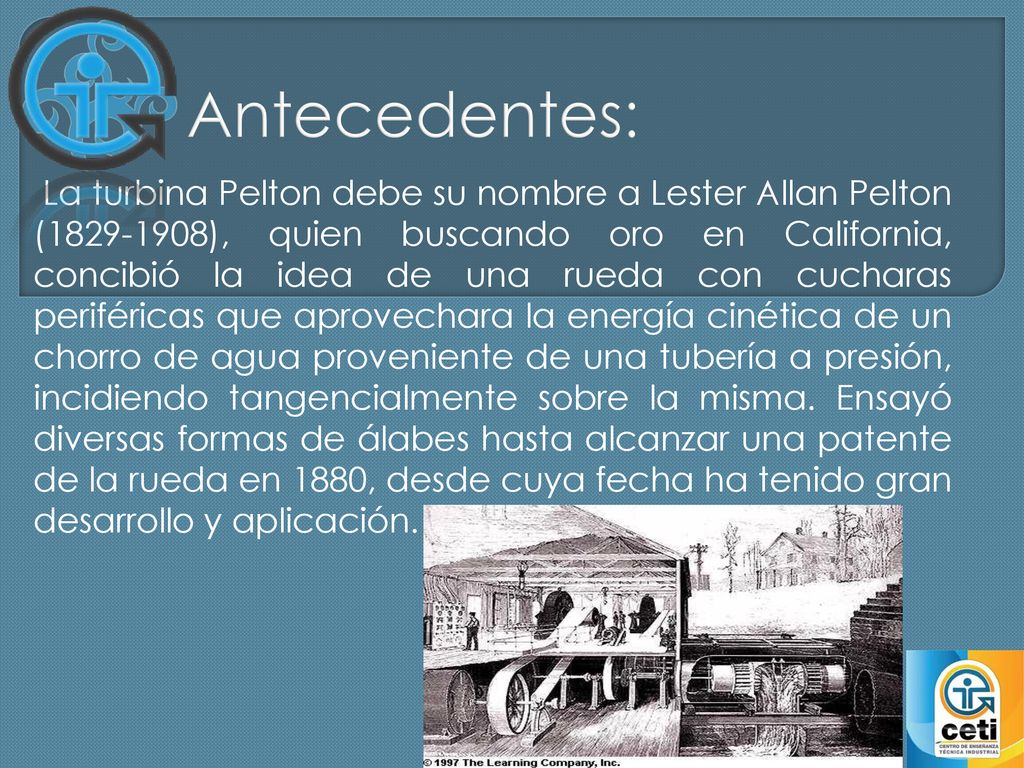

3 Antecedentes: La turbina Pelton debe su nombre a Lester Allan Pelton ( ), quien buscando oro en California, concibió la idea de una rueda con cucharas periféricas que aprovechara la energía cinética de un chorro de agua proveniente de una tubería a presión, incidiendo tangencialmente sobre la misma. Ensayó diversas formas de álabes hasta alcanzar una patente de la rueda en 1880, desde cuya fecha ha tenido gran desarrollo y aplicación.

4 Desarrollo del tema: La turbina hidráulica es una turbo máquina motora, y por tanto esencialmente es una bomba roto dinámica que trabaja a la inversa. Así como una bomba absorbe energía mecánica y restituye energía al fluido; una turbina absorbe energía del fluido y restituye energía mecánica.

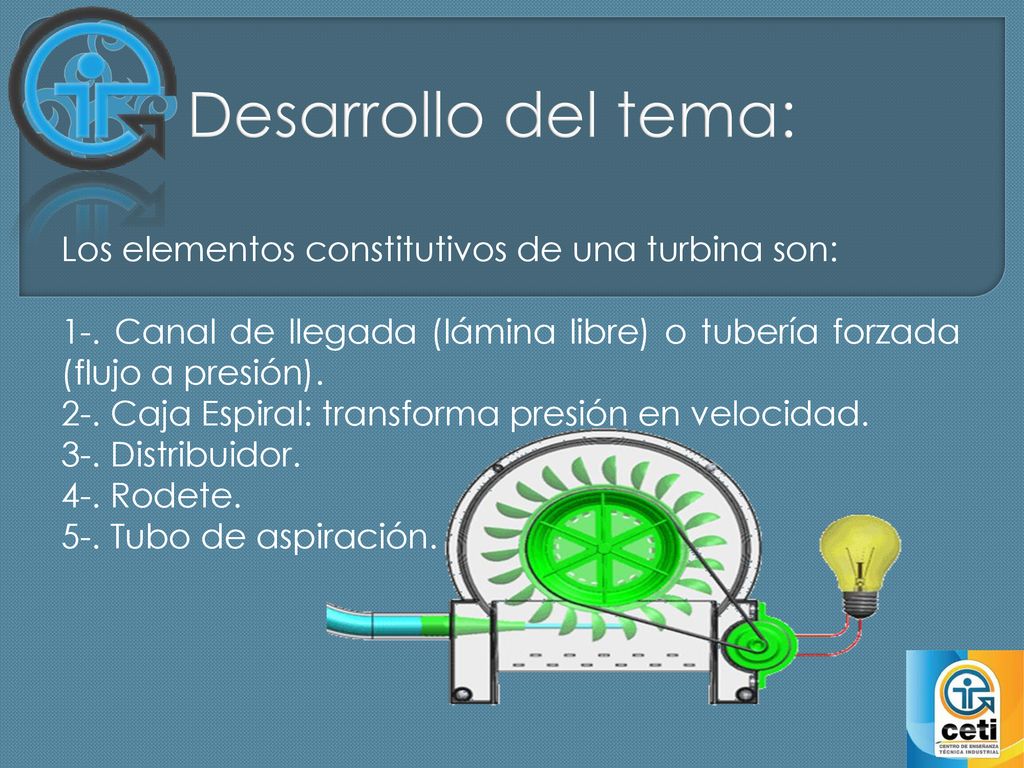

5 Desarrollo del tema: Los elementos constitutivos de una turbina son:
1-. Canal de llegada (lámina libre) o tubería forzada (flujo a presión). 2-. Caja Espiral: transforma presión en velocidad. 3-. Distribuidor. 4-. Rodete. 5-. Tubo de aspiración.

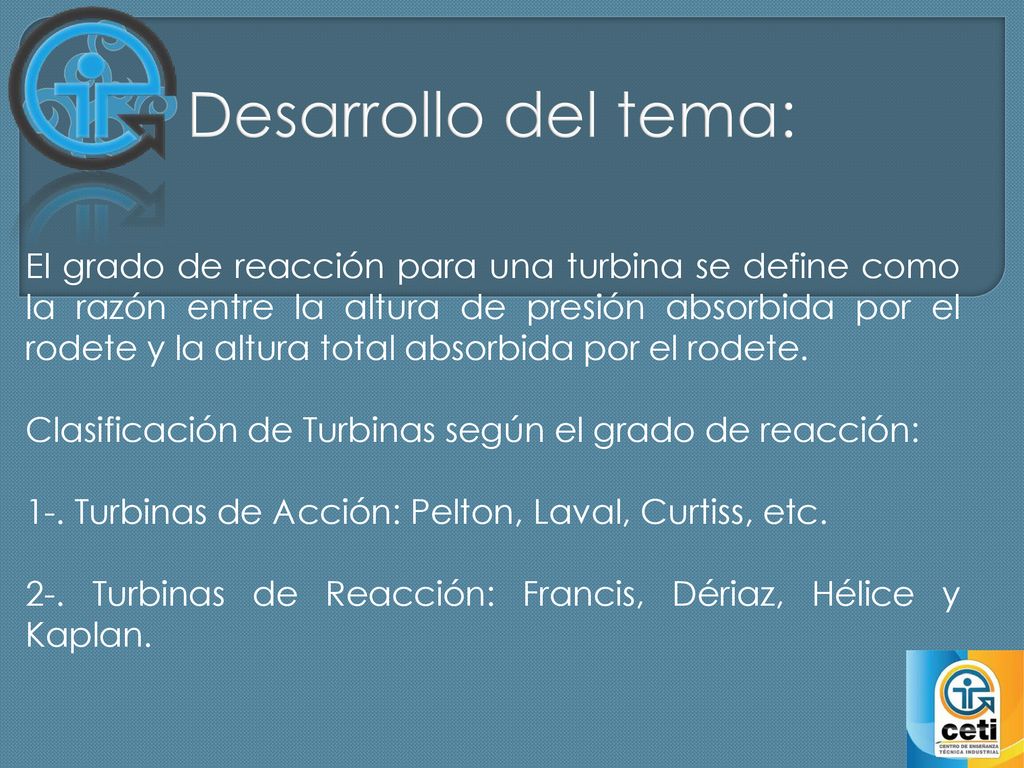

6 Desarrollo del tema: El grado de reacción para una turbina se define como la razón entre la altura de presión absorbida por el rodete y la altura total absorbida por el rodete. Clasificación de Turbinas según el grado de reacción: 1-. Turbinas de Acción: Pelton, Laval, Curtiss, etc. 2-. Turbinas de Reacción: Francis, Dériaz, Hélice y Kaplan.

7 Desarrollo del tema: DISPOSICIÓN VERTICAL
En esta posición se facilita la colocación de alimentación en un plano horizontal y con esto es posible aumentar el número de chorros sin aumentar el caudal y tener mayor potencia por unidad, se acorta la longitud entre la turbina y el generador, disminuyen las excavaciones y hasta disminuir al diámetro de la rueda y aumentar la velocidad de giro.

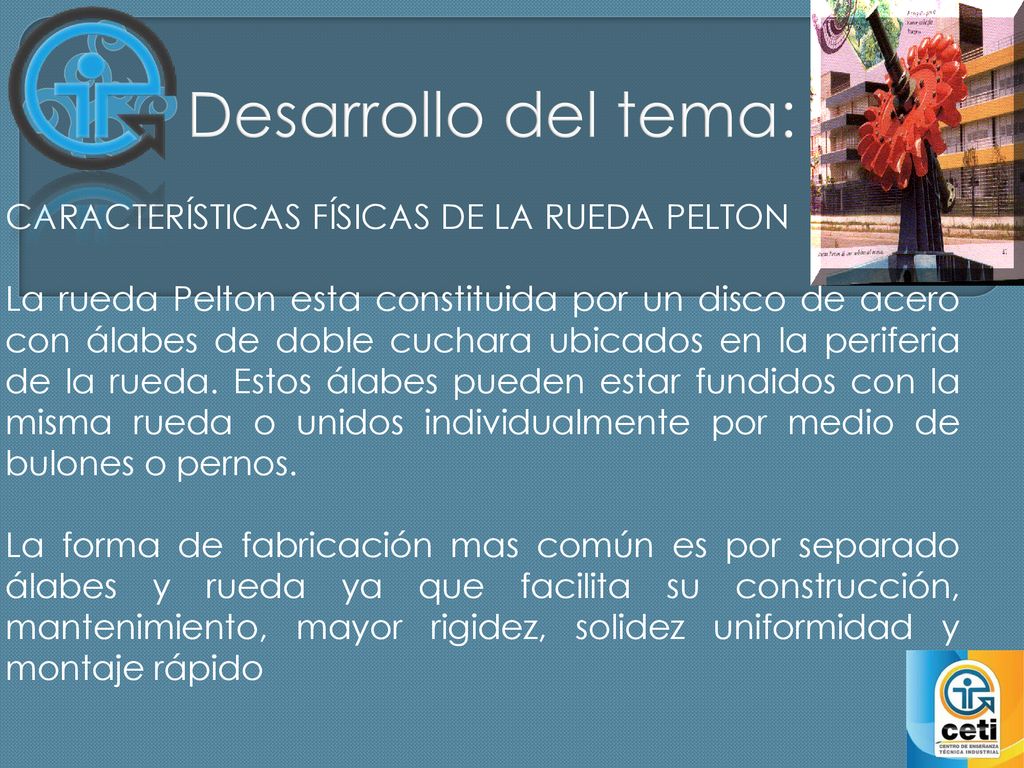

8 Desarrollo del tema: CARACTERÍSTICAS FÍSICAS DE LA RUEDA PELTON
La rueda Pelton esta constituida por un disco de acero con álabes de doble cuchara ubicados en la periferia de la rueda. Estos álabes pueden estar fundidos con la misma rueda o unidos individualmente por medio de bulones o pernos. La forma de fabricación mas común es por separado álabes y rueda ya que facilita su construcción, mantenimiento, mayor rigidez, solidez uniformidad y montaje rápido

9 Conclusión: Se concluyó que las turbinas Pelton son turbo máquinas encargadas de la transformación de fuerza en energía por lo cuál son sumamente importantes dentro de la industria puesto que en la actualidad no se puede realizar casi ningún proceso industrial sin la ayuda de la energía eléctrica.

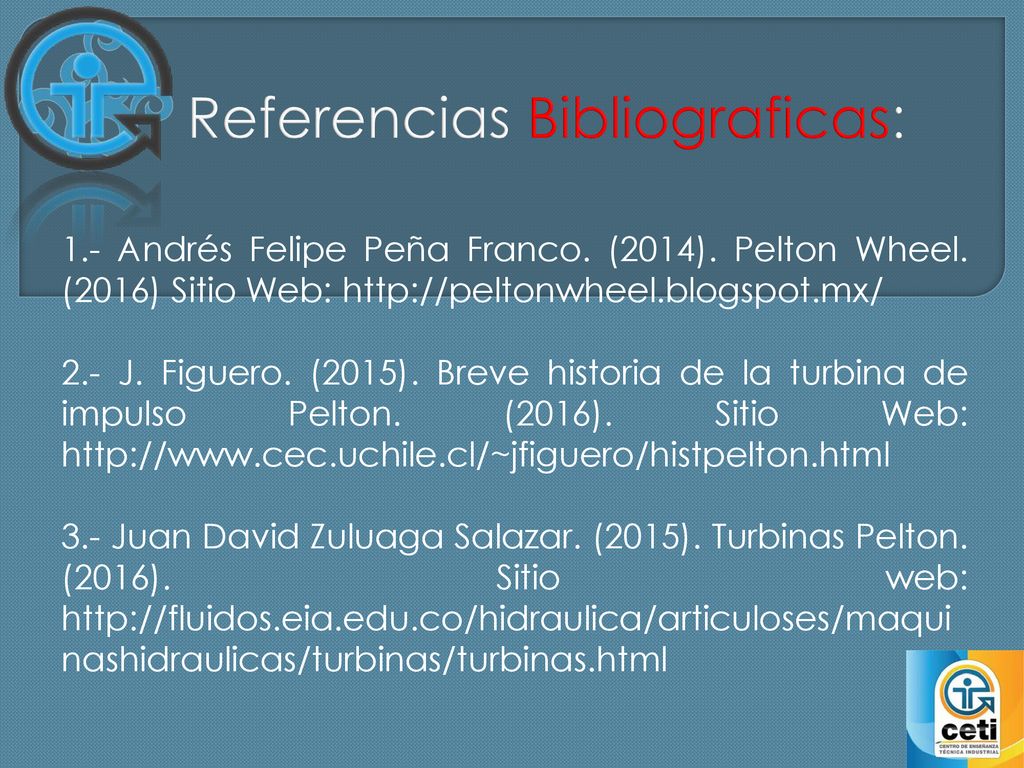

10 Referencias Bibliograficas:
1.- Andrés Felipe Peña Franco. (2014). Pelton Wheel. (2016) Sitio Web: 2.- J. Figuero. (2015). Breve historia de la turbina de impulso Pelton. (2016). Sitio Web: 3.- Juan David Zuluaga Salazar. (2015). Turbinas Pelton. (2016). Sitio web:

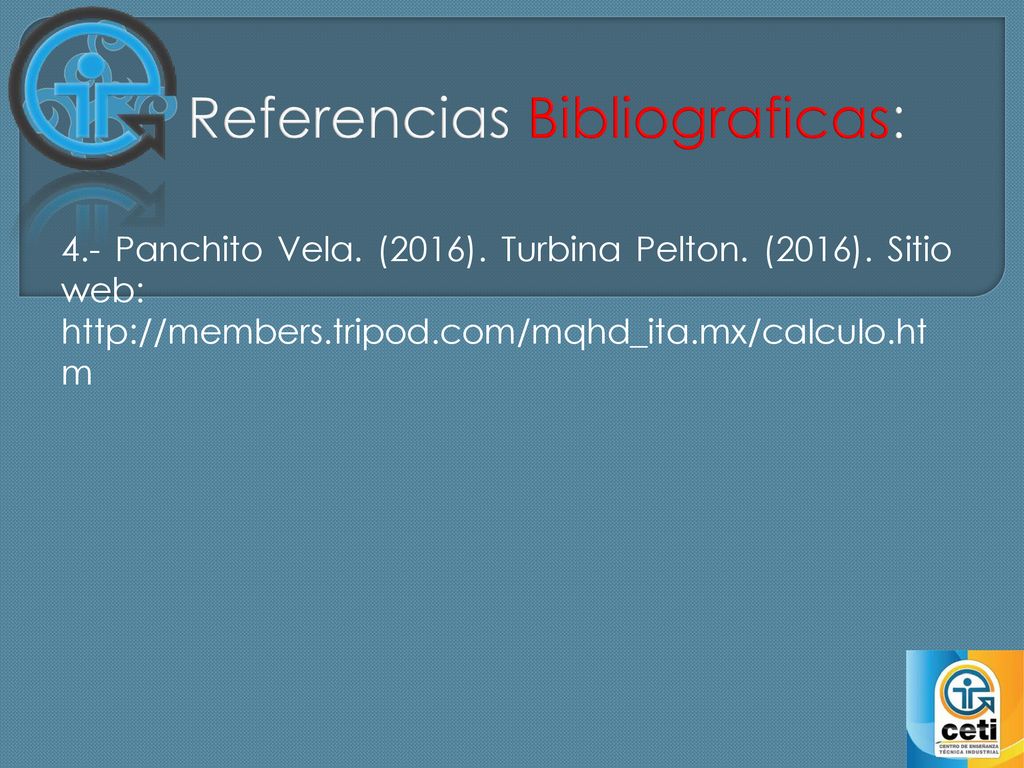

11 Referencias Bibliograficas:
4.- Panchito Vela. (2016). Turbina Pelton. (2016). Sitio web:

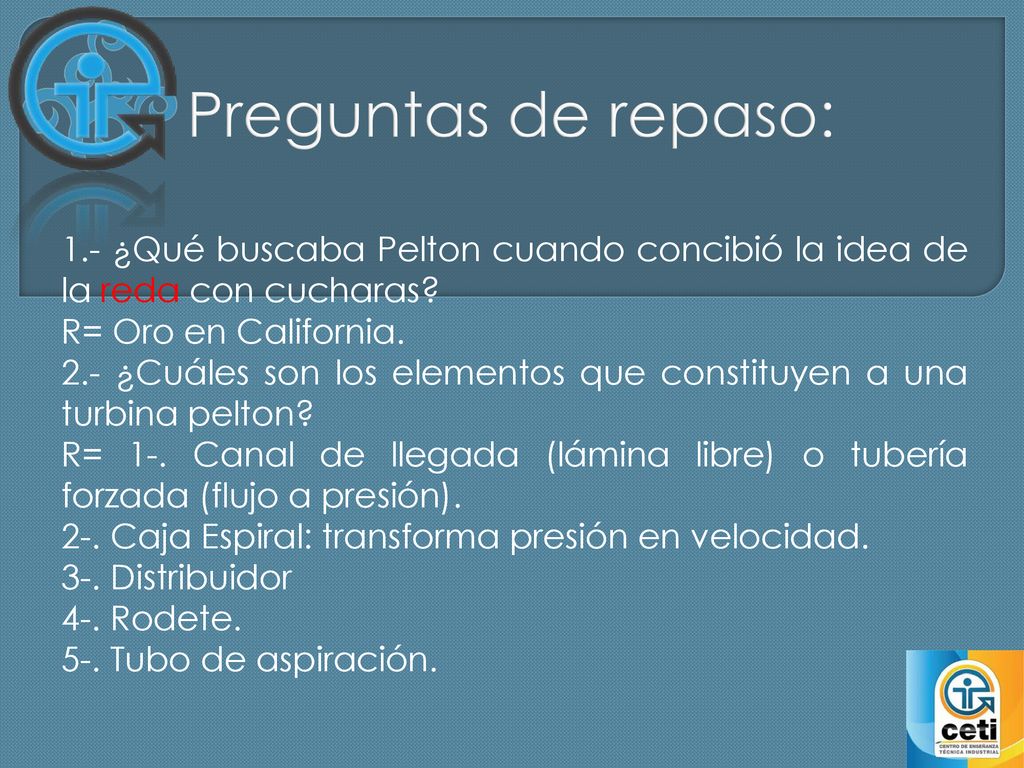

12 Preguntas de repaso: 1.- ¿Qué buscaba Pelton cuando concibió la idea de la reda con cucharas? R= Oro en California. 2.- ¿Cuáles son los elementos que constituyen a una turbina pelton? R= 1-. Canal de llegada (lámina libre) o tubería forzada (flujo a presión). 2-. Caja Espiral: transforma presión en velocidad. 3-. Distribuidor 4-. Rodete. 5-. Tubo de aspiración.

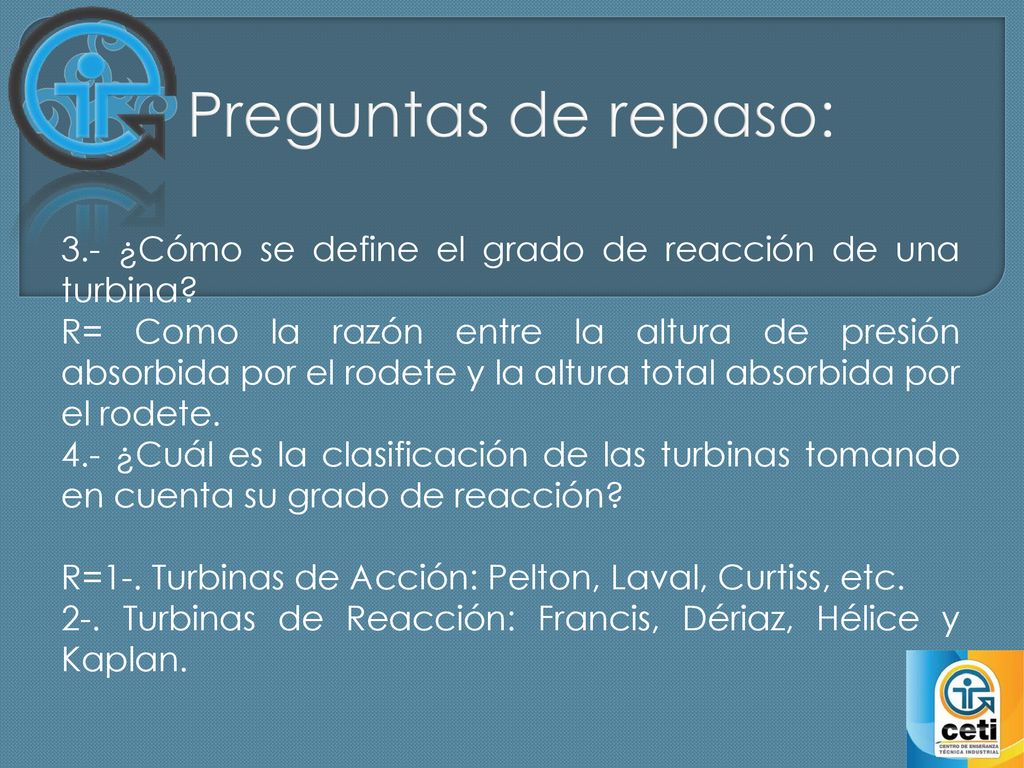

13 Preguntas de repaso: 3.- ¿Cómo se define el grado de reacción de una turbina? R= Como la razón entre la altura de presión absorbida por el rodete y la altura total absorbida por el rodete. 4.- ¿Cuál es la clasificación de las turbinas tomando en cuenta su grado de reacción? R=1-. Turbinas de Acción: Pelton, Laval, Curtiss, etc. 2-. Turbinas de Reacción: Francis, Dériaz, Hélice y Kaplan.

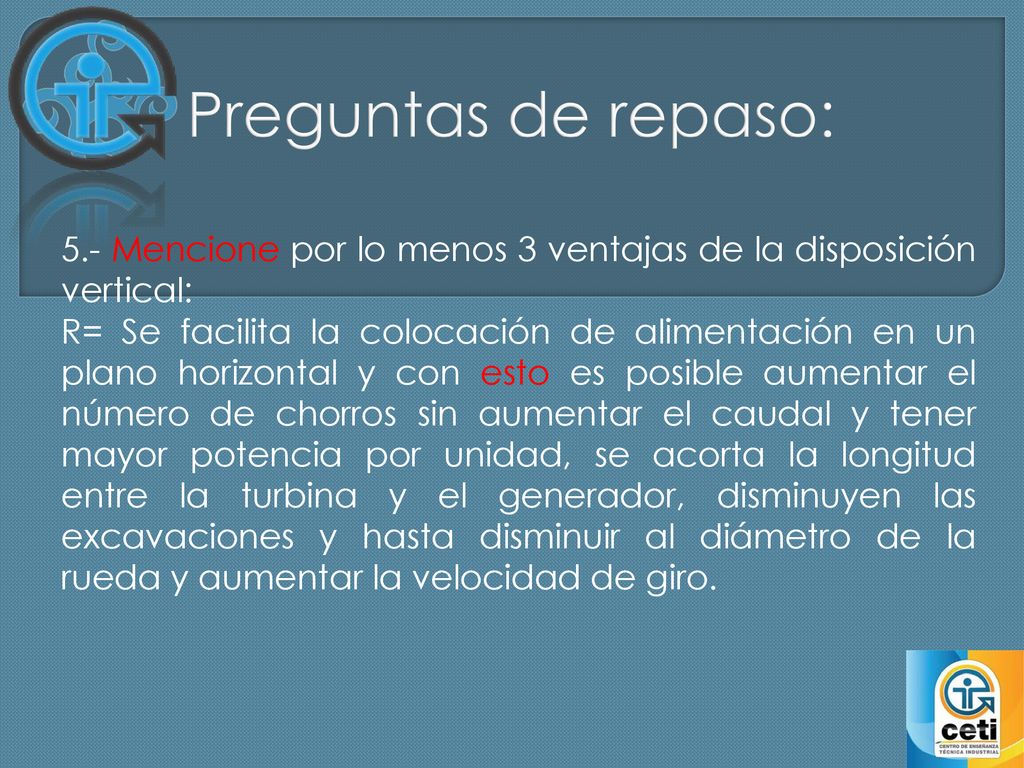

14 Preguntas de repaso: 5.- Mencione por lo menos 3 ventajas de la disposición vertical: R= Se facilita la colocación de alimentación en un plano horizontal y con esto es posible aumentar el número de chorros sin aumentar el caudal y tener mayor potencia por unidad, se acorta la longitud entre la turbina y el generador, disminuyen las excavaciones y hasta disminuir al diámetro de la rueda y aumentar la velocidad de giro.
