1 TURBINAS PELTON

2 Una turbina Pelton es uno de los tipos más eficientes de turbina hidráulica. Es una turbo máquina motora, de flujo trasversal, admisión parcial y de acción. Consiste en una rueda (rodete o rotor) dotada de cucharas en su periferia, las cuales están especialmente realizadas para convertir la energía de un chorro de agua que incide sobre las cucharas.

3 Las turbinas Pelton están diseñadas para explotar grandes saltos hidráulicos de bajo caudal. Las centrales hidroeléctricas dotadas de este tipo de turbina cuentan, la mayoría de las veces, con una larga tubería llamada galería de presión para trasportar al fluido desde grandes alturas, a veces de hasta más de doscientos metros.

4 Al final de la galería de presión se suministra el agua a la turbina por medio de una o varias válvulas de aguja, también llamadas inyectores, los cuales tienen forma de tobera para aumentar la velocidad del flujo que incide sobre las cucharas.

5 Dado que el agua no es un fluido compresible, casi toda la energía disponible se extrae en la primera etapa de la turbina. Por lo tanto, la turbina Pelton tiene una sola rueda, al contrario que las turbinas que operan con fluidos compresibles.

6 En general, a medida que la altura de la caída de agua aumenta, se necesita menor caudal de agua para generar la misma potencia. La energía es la fuerza por la distancia, y, por lo tanto, una presión más alta puede generar la misma fuerza con menor caudal. Por lo tanto, cada instalación tiene su propia combinación de presión, velocidad y volumen de funcionamiento más eficiente.

7 Las turbinas Pelton son turbinas de chorro libre que se acomodan a la utilización de saltos de agua con mucho desnivel y caudales relativamente pequeños, con márgenes de empleo entre 60 y 1500 metros, consiguiéndose rendimientos máximos del orden del 90%.

8 CAZOLETAS En una rueda Pelton la dirección del chorro no es ni axial ni radial, sino tangencial; el elemento constructivo más importante es la cazoleta en forma de doble cuchara, que recibe el chorro exactamente en su arista media donde se divide en dos, circulando por su cavidad y recorriendo hasta la salida casi un ángulo de 180º, contrarrestándose así los empujes axiales por cambio de dirección de los dos chorros. El agua una vez sale de la cazoleta, cae libremente una cierta altura, pasando al cauce inferior.

9 INYECTOR El inyector es el órgano regulador del caudal del chorro; consta de una válvula de aguja cuya carrera determina el grado de apertura del mismo; para poder asegurar el cierre, el diámetro máximo de la aguja tiene que ser superior al de salida del chorro cuyo diámetro d se mide en la sección contraída, situada aguas abajo de la salida del inyector y en donde se puede considerar que la presión exterior es igual a la atmosférica. El chorro está constituido por un núcleo central convergente de agua y una sección anular creciente que contiene una emulsión de agua y aire.

10 Para mantener constante la velocidad de la turbina, el caudal inyectado tiene que adaptarse en cada instante al valor de la carga, por lo que la posición del inyector tiene que ajustarse mediante un regulador que actúa según la velocidad de la turbina y en el caso más general, en forma automática.

11 El punzón 5 que estaba retenido por la palanca 2 no avanza solidariamente con ésta, debido al huelgo de la hendidura 3, sino que es empujado lentamente por el agua a presión que pasa por un orificio estrecho, señalado en la figura y que actúa sobre el émbolo 4. El punzón en su avance llega a encontrarse con el tope inferior de la hendidura 3 que le impide seguir cerrando la salida del inyector. Si sobreviene una carga brusca, el émbolo 8 actuará en sentido contrario, tirando rápidamente de la aguja 5 hacia atrás y llevando, simultáneamente, el deflector a su posición primitiva.

12 TURBINA PELTON EJE HORIZONTAL
En la turbina Pelton de eje horizontal, el número de chorros por rueda se reduce generalmente a uno o dos, por resultar complicada la instalación en un plano vertical de las tuberías de alimentación y las agujas de inyección. Este sistema de montaje encuentra aplicación en aquellos casos donde se tienen aguas sucias que producen deterioros o notable acción corrosiva. Con el eje horizontal se hace también posible instalar turbinas gemelas para un solo generador colocado entre ambas, contrarrestando empujes axiales.

13 TURBINA PELTON EJE VERTICAL
Con la disposición de eje vertical, se facilita la colocación del sistema de alimentación en un plano horizontal, lo que permite aumentar el número de chorros por rueda (4 a 6); con esto se puede incrementar el caudal y tener mayor potencia por unidad. Se acorta la longitud del eje turbina-generador; se minimizan las excavaciones; se puede disminuir el diámetro de la rueda y aumentar la velocidad de giro, se reduce en fin el peso de la turbina por unidad de potencia. .

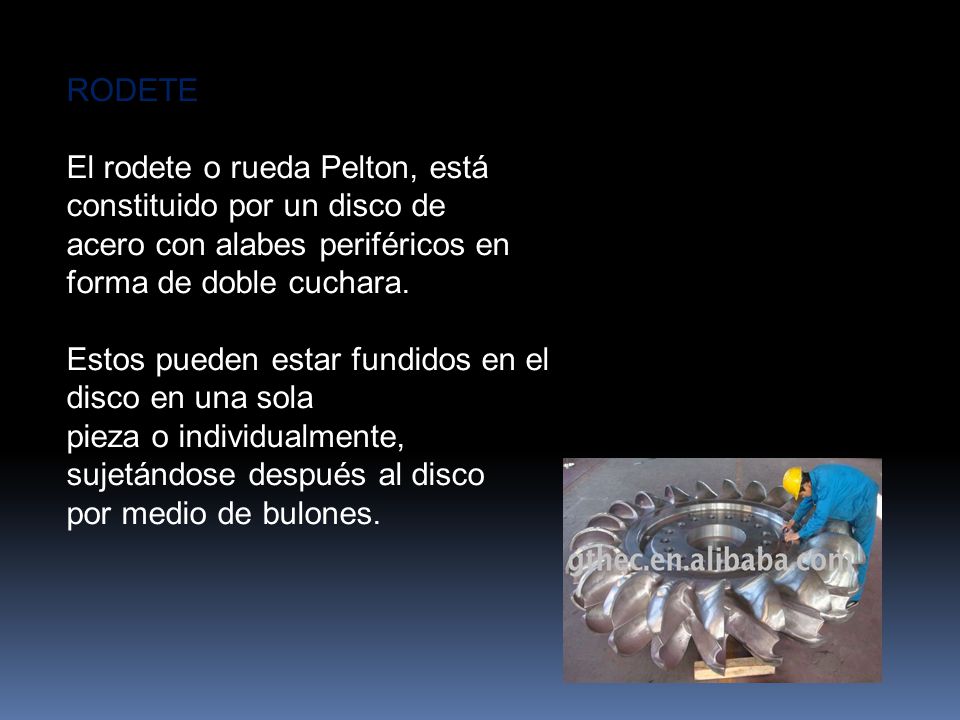

14 RODETE El rodete o rueda Pelton, está constituido por un disco de acero con alabes periféricos en forma de doble cuchara. Estos pueden estar fundidos en el disco en una sola pieza o individualmente, sujetándose después al disco por medio de bulones.

15 FORMA Y DIMENSIÓN DE LOS ÁLABES
Los alabes de una rueda Pelton tienen la forma de doble cuchara, con una arista mediana donde se produce el ataque del chorro de agua. Las dimensiones del alabe son proporcionales al diámetro del chorro y éste a su vez es función del diámetro de la rueda y de la velocidad específica. El valor del diámetro del chorro está entre el 5% y el 12% aproximadamente del valor del diámetro de la rueda Pelton.

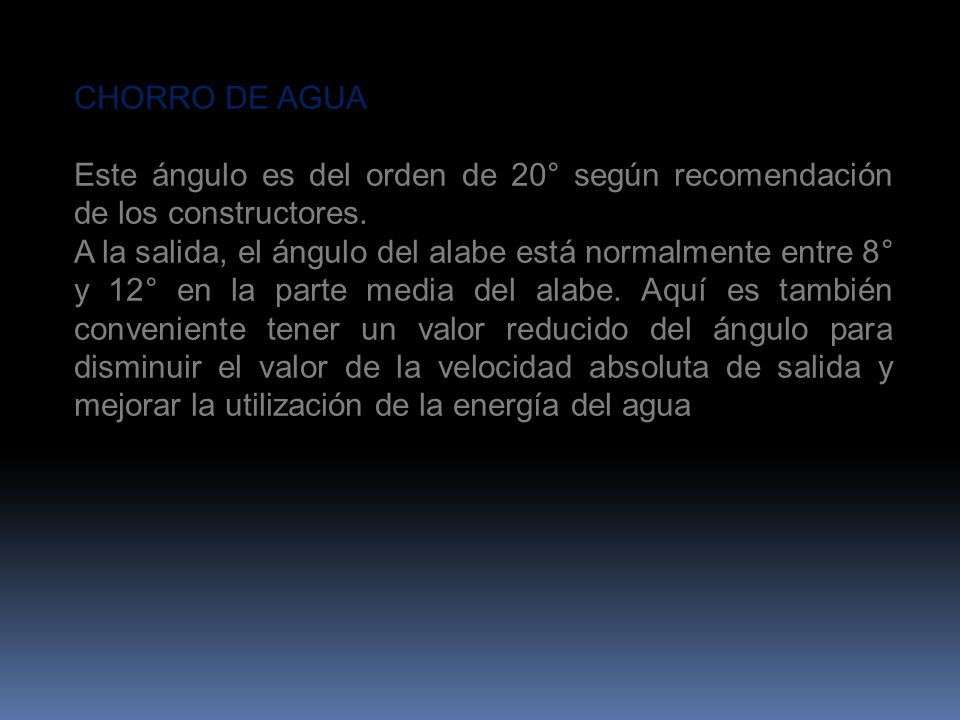

16 CHORRO DE AGUA Este ángulo es del orden de 20° según recomendación de los constructores. A la salida, el ángulo del alabe está normalmente entre 8° y 12° en la parte media del alabe. Aquí es también conveniente tener un valor reducido del ángulo para disminuir el valor de la velocidad absoluta de salida y mejorar la utilización de la energía del agua
