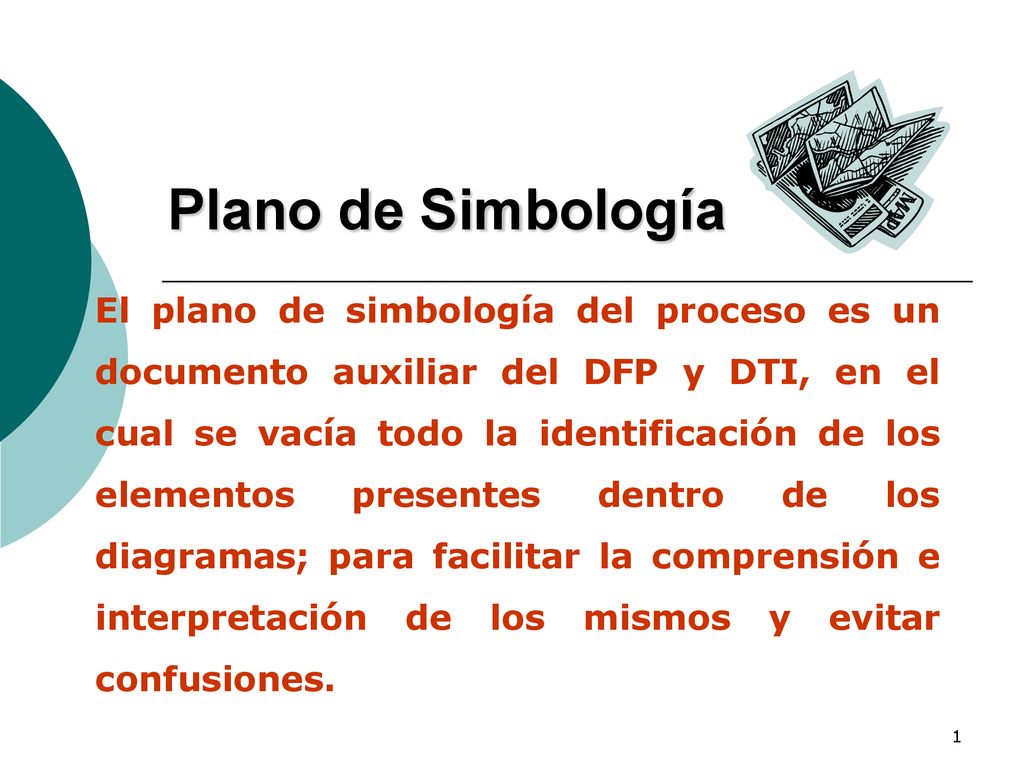

1 Plano de Simbología El plano de simbología del proceso es un documento auxiliar del DFP y DTI, en el cual se vacía todo la identificación de los elementos presentes dentro de los diagramas; para facilitar la comprensión e interpretación de los mismos y evitar confusiones.

2 Plano de Simbología. Describe las normas y símbolos que el ingeniero de proceso debe seguir en la preparación de los diagrama de flujo de proceso y diagrama de tuberías e instrumentación.

3 Plano de Simbología Este debe contener:
Descripción de la codificación e identificación de los equipos Leyenda de los códigos empleados por tipo de equipo. Representación simbólica de los equipo como aparecen en el DFP y el DTI, con una breve descripción de los mismos. Descripción de la codificación e identificación de las líneas de tubería. Leyenda de los códigos empleados por tipo de línea.

4 Plano de Simbología Este debe contener:
Descripción de la codificación e identificación de las válvulas. Leyenda de los códigos empleados por tipo de válvula. Representación simbólica de las válvulas que aparecen en el DFP y el DTI, con una breve descripción de las mismas. Representación simbólica de las líneas de tuberías que aparecen en el DFP y el DTI, con una breve descripción de las mismas.

5 Plano de Simbología Este debe contener:
Representación simbólica de otros tipos de elementos que aparecen en el DFP y el DTI, con una breve descripción de los mismos; por ejemplo: controladores, juntas de expansión, etc. El jefe de proceso es el responsable de documentar , y actualizar este documento

6 Plano de Simbología Este debe contener:
El líder del proyecto es el responsable de su utilización y seguimiento. Cualquier modificación debe documentarla y notificarla, inmediatamente , al jefe. El plano de simbología debe ser avalado por el cliente o líder de la disciplina al comienzo del proyecto antes de ser utilizado por los ingenieros para el desarrollo del proyecto.
