1 EDUCACIÓN PLÁSTICA Y VISUAL
TEMA 10 LOS SISTEMAS DE REPRESENTACIÓN

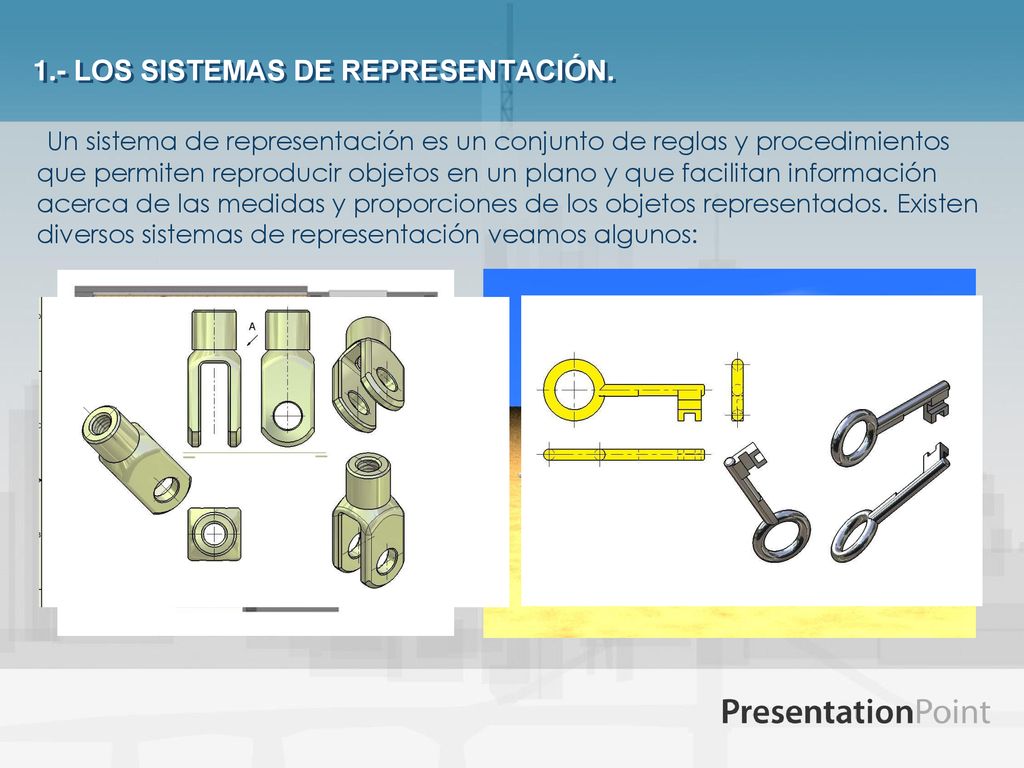

2 1.- LOS SISTEMAS DE REPRESENTACIÓN.
Un sistema de representación es un conjunto de reglas y procedimientos que permiten reproducir objetos en un plano y que facilitan información acerca de las medidas y proporciones de los objetos representados. Existen diversos sistemas de representación veamos algunos:

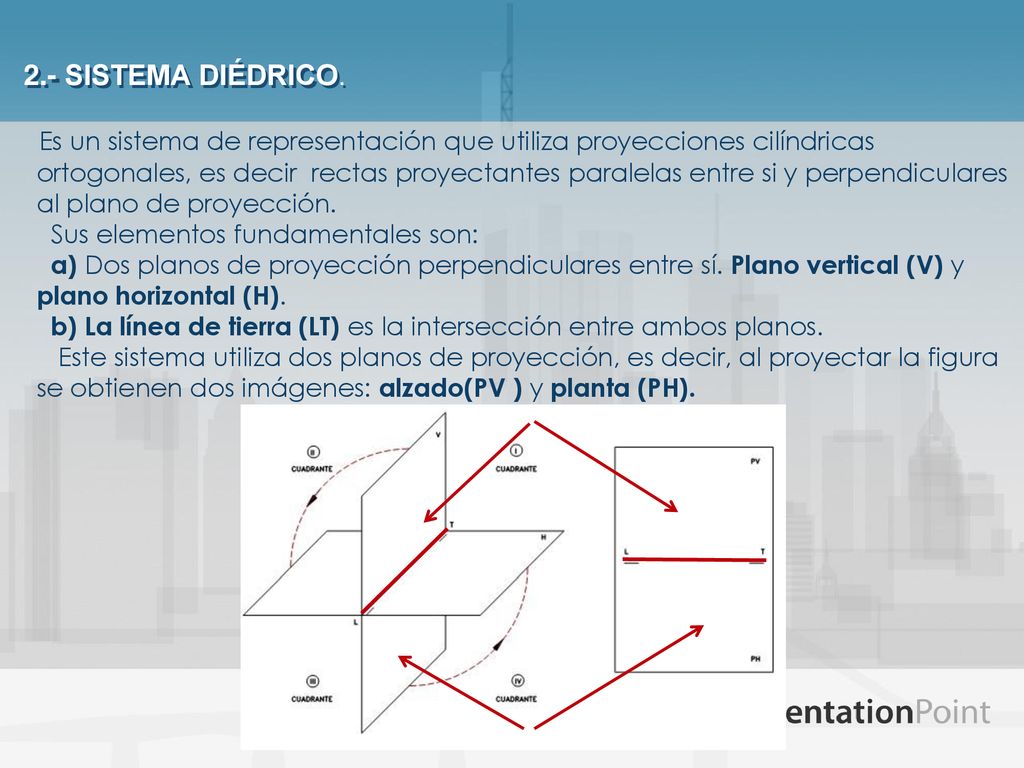

3 2.- SISTEMA DIÉDRICO. Es un sistema de representación que utiliza proyecciones cilíndricas ortogonales, es decir rectas proyectantes paralelas entre si y perpendiculares al plano de proyección. Sus elementos fundamentales son: a) Dos planos de proyección perpendiculares entre sí. Plano vertical (V) y plano horizontal (H). b) La línea de tierra (LT) es la intersección entre ambos planos. Este sistema utiliza dos planos de proyección, es decir, al proyectar la figura se obtienen dos imágenes: alzado(PV ) y planta (PH).

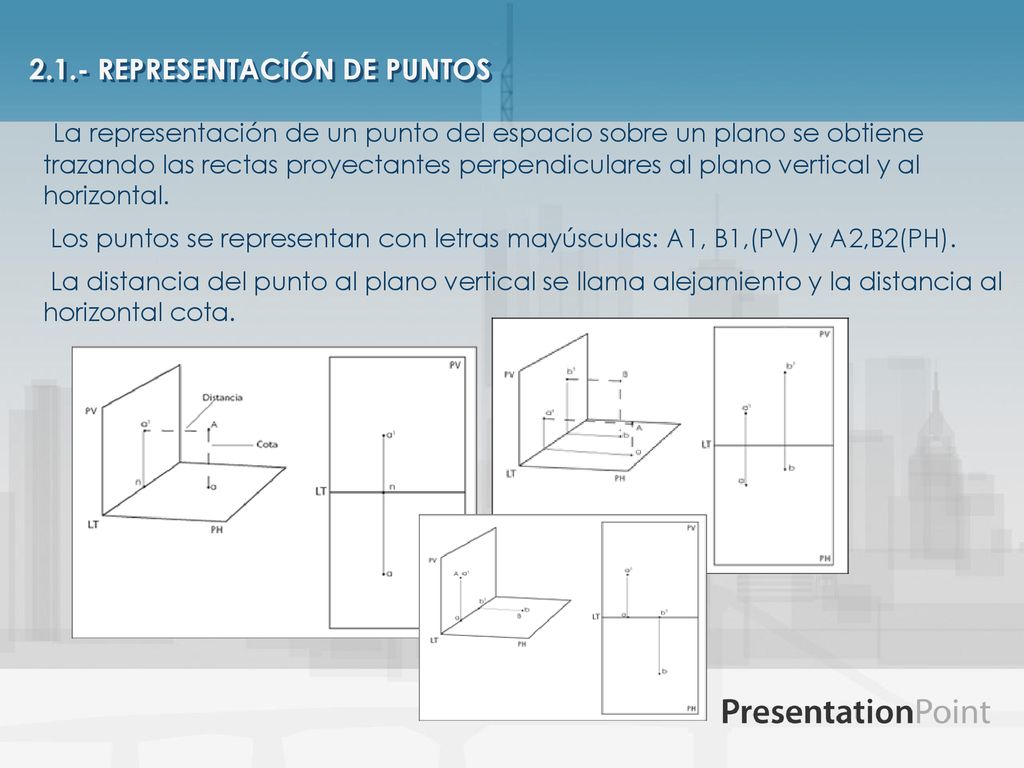

4 2.1.- REPRESENTACIÓN DE PUNTOS
La representación de un punto del espacio sobre un plano se obtiene trazando las rectas proyectantes perpendiculares al plano vertical y al horizontal. Los puntos se representan con letras mayúsculas: A1, B1,(PV) y A2,B2(PH). La distancia del punto al plano vertical se llama alejamiento y la distancia al horizontal cota.

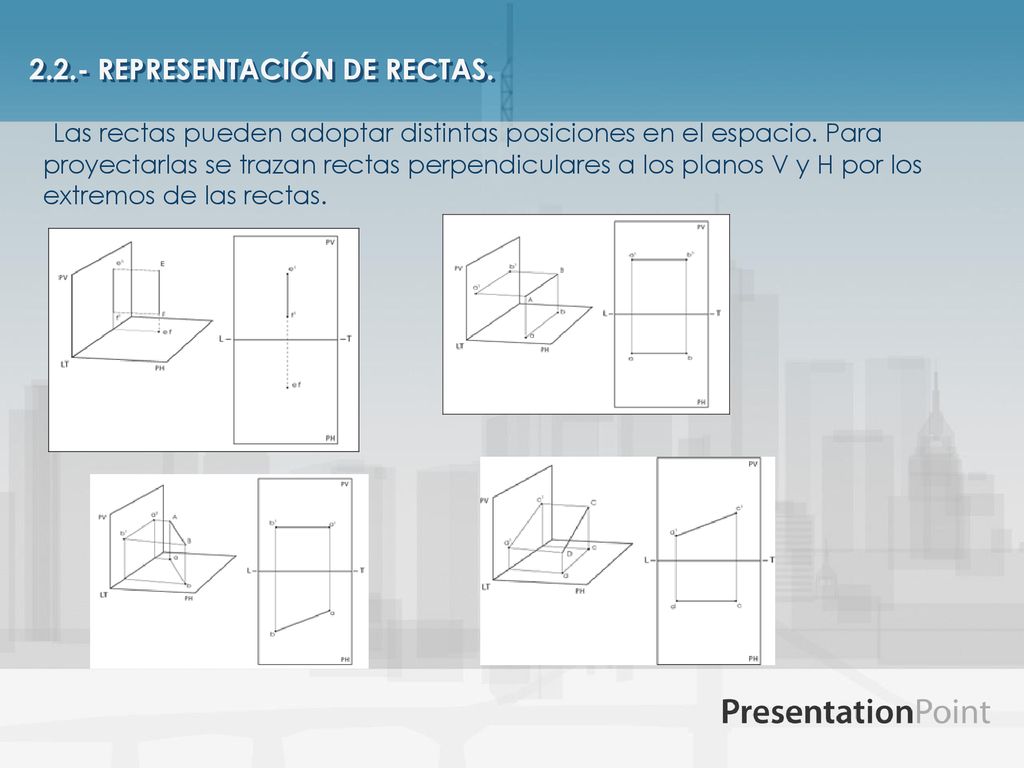

5 2.2.- REPRESENTACIÓN DE RECTAS.
Las rectas pueden adoptar distintas posiciones en el espacio. Para proyectarlas se trazan rectas perpendiculares a los planos V y H por los extremos de las rectas.

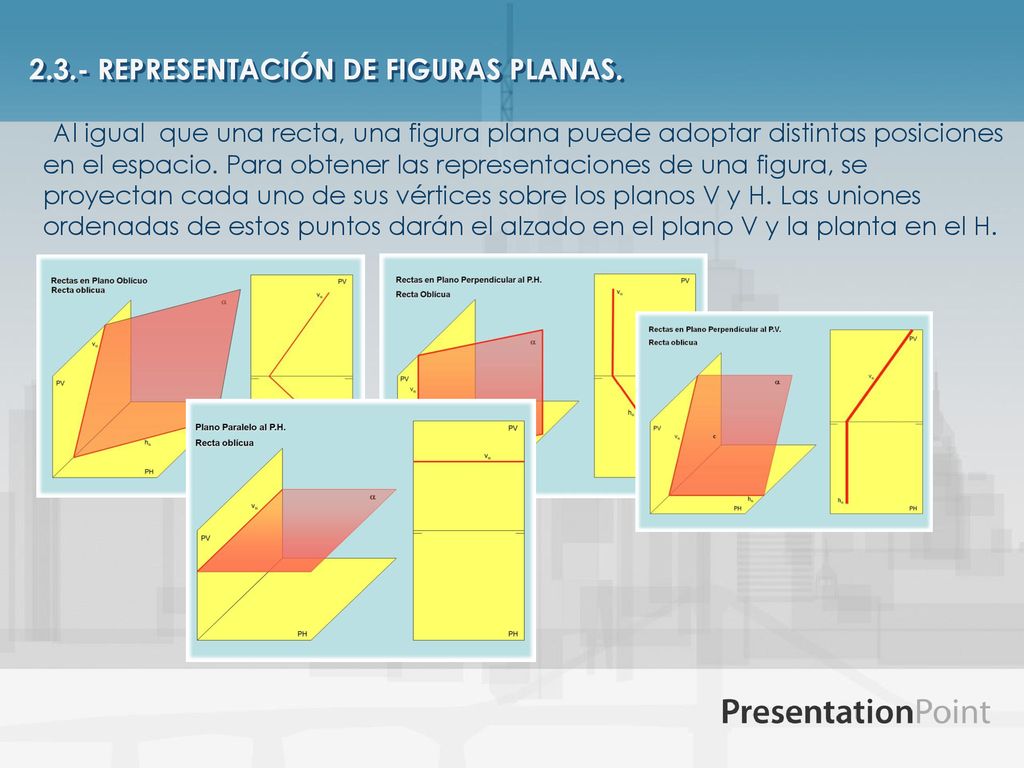

6 2.3.- REPRESENTACIÓN DE FIGURAS PLANAS.
Al igual que una recta, una figura plana puede adoptar distintas posiciones en el espacio. Para obtener las representaciones de una figura, se proyectan cada uno de sus vértices sobre los planos V y H. Las uniones ordenadas de estos puntos darán el alzado en el plano V y la planta en el H.

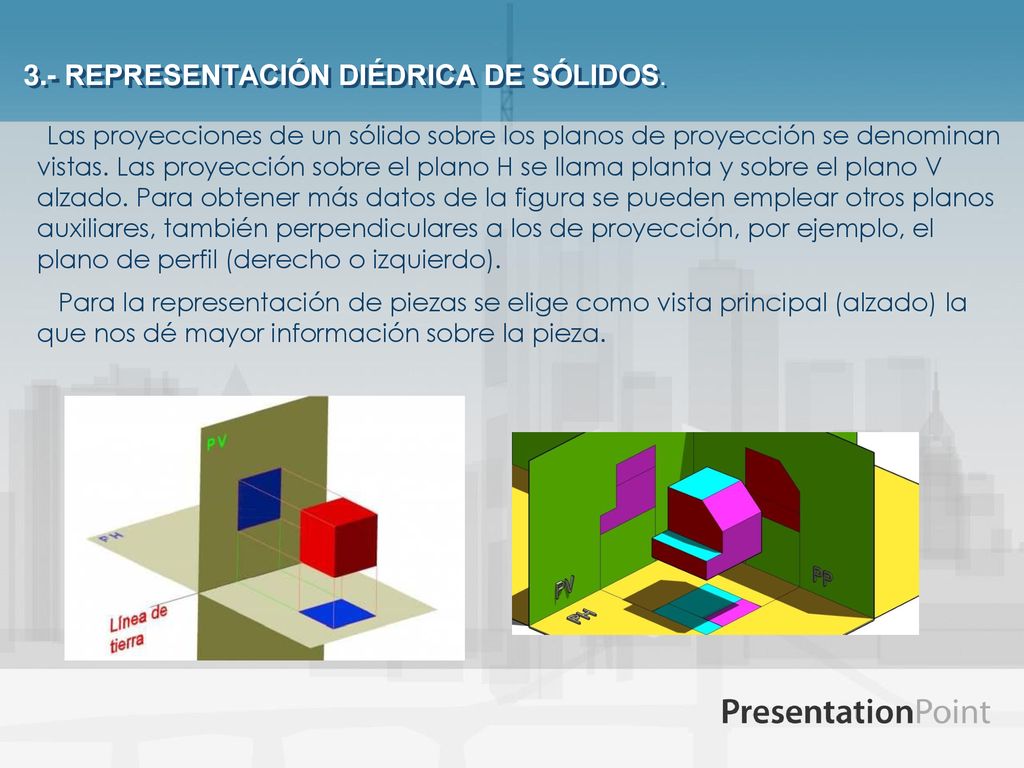

7 3.- REPRESENTACIÓN DIÉDRICA DE SÓLIDOS.
Las proyecciones de un sólido sobre los planos de proyección se denominan vistas. Las proyección sobre el plano H se llama planta y sobre el plano V alzado. Para obtener más datos de la figura se pueden emplear otros planos auxiliares, también perpendiculares a los de proyección, por ejemplo, el plano de perfil (derecho o izquierdo). Para la representación de piezas se elige como vista principal (alzado) la que nos dé mayor información sobre la pieza.

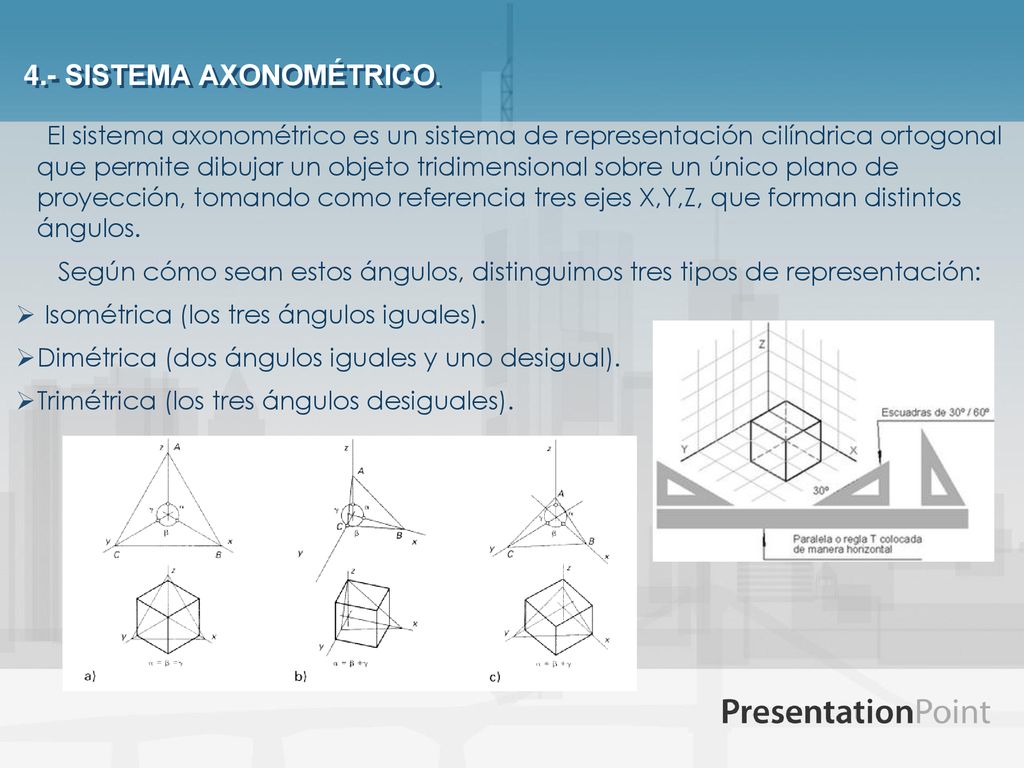

8 4.- SISTEMA AXONOMÉTRICO.
El sistema axonométrico es un sistema de representación cilíndrica ortogonal que permite dibujar un objeto tridimensional sobre un único plano de proyección, tomando como referencia tres ejes X,Y,Z, que forman distintos ángulos. Según cómo sean estos ángulos, distinguimos tres tipos de representación: Isométrica (los tres ángulos iguales). Dimétrica (dos ángulos iguales y uno desigual). Trimétrica (los tres ángulos desiguales).

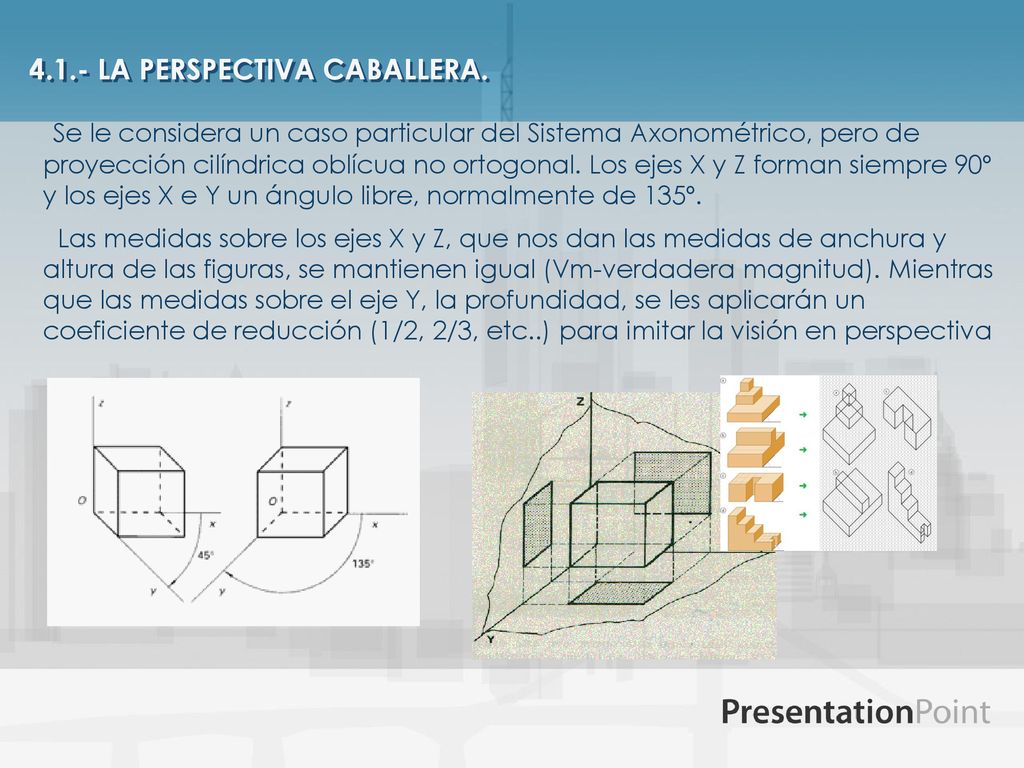

9 4.1.- LA PERSPECTIVA CABALLERA.
Se le considera un caso particular del Sistema Axonométrico, pero de proyección cilíndrica oblícua no ortogonal. Los ejes X y Z forman siempre 90º y los ejes X e Y un ángulo libre, normalmente de 135º. Las medidas sobre los ejes X y Z, que nos dan las medidas de anchura y altura de las figuras, se mantienen igual (Vm-verdadera magnitud). Mientras que las medidas sobre el eje Y, la profundidad, se les aplicarán un coeficiente de reducción (1/2, 2/3, etc..) para imitar la visión en perspectiva

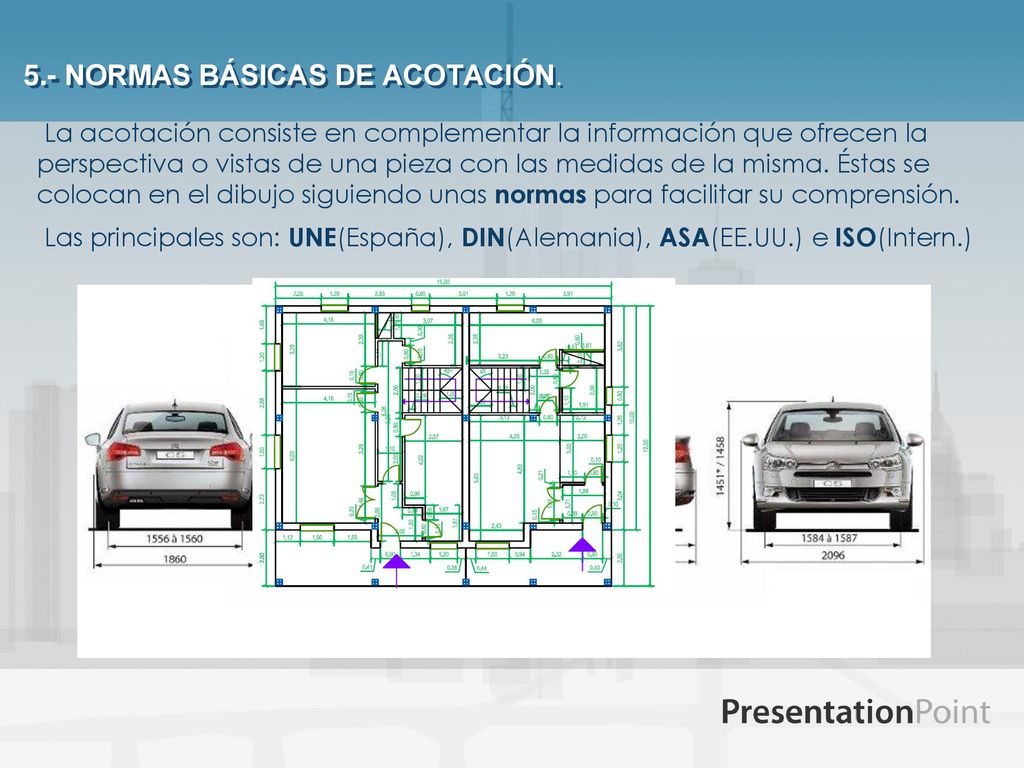

10 5.- NORMAS BÁSICAS DE ACOTACIÓN.
La acotación consiste en complementar la información que ofrecen la perspectiva o vistas de una pieza con las medidas de la misma. Éstas se colocan en el dibujo siguiendo unas normas para facilitar su comprensión. Las principales son: UNE(España), DIN(Alemania), ASA(EE.UU.) e ISO(Intern.)

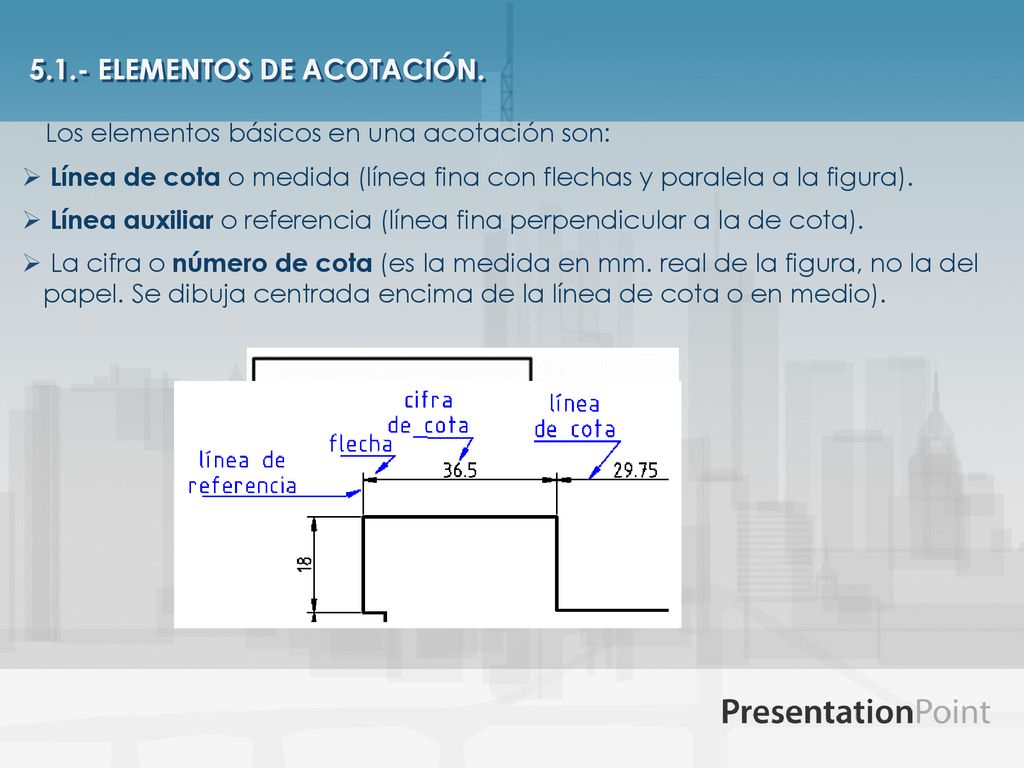

11 5.1.- ELEMENTOS DE ACOTACIÓN.
Los elementos básicos en una acotación son: Línea de cota o medida (línea fina con flechas y paralela a la figura). Línea auxiliar o referencia (línea fina perpendicular a la de cota). La cifra o número de cota (es la medida en mm. real de la figura, no la del papel. Se dibuja centrada encima de la línea de cota o en medio).

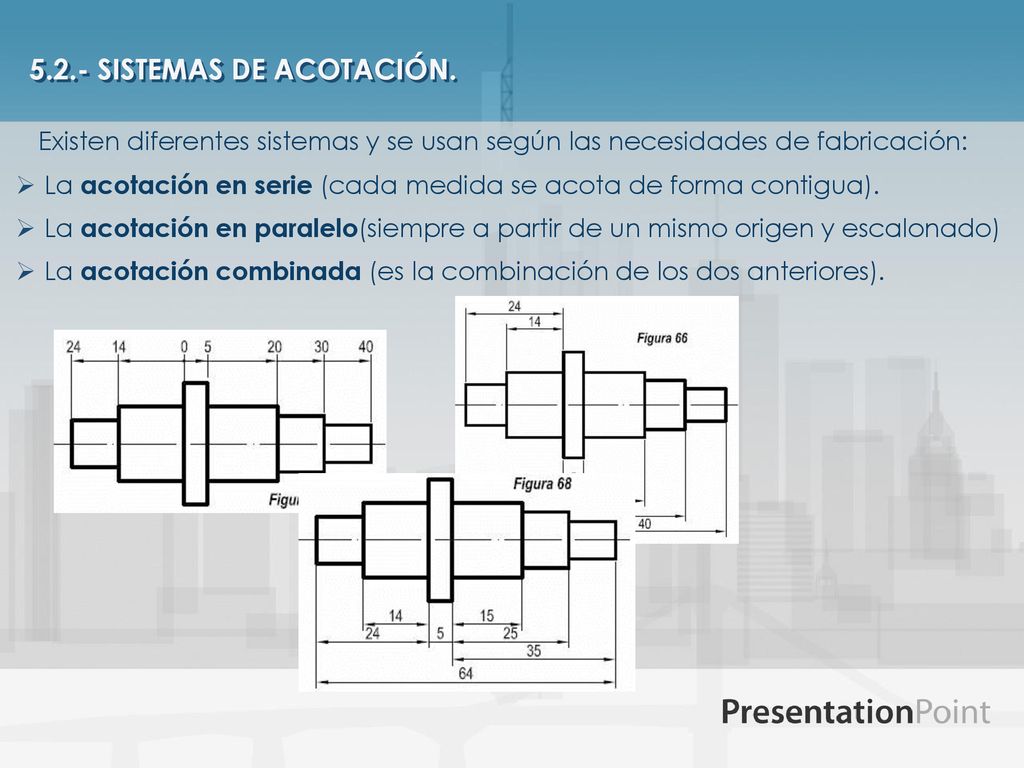

12 5.2.- SISTEMAS DE ACOTACIÓN.
Existen diferentes sistemas y se usan según las necesidades de fabricación: La acotación en serie (cada medida se acota de forma contigua). La acotación en paralelo(siempre a partir de un mismo origen y escalonado) La acotación combinada (es la combinación de los dos anteriores).

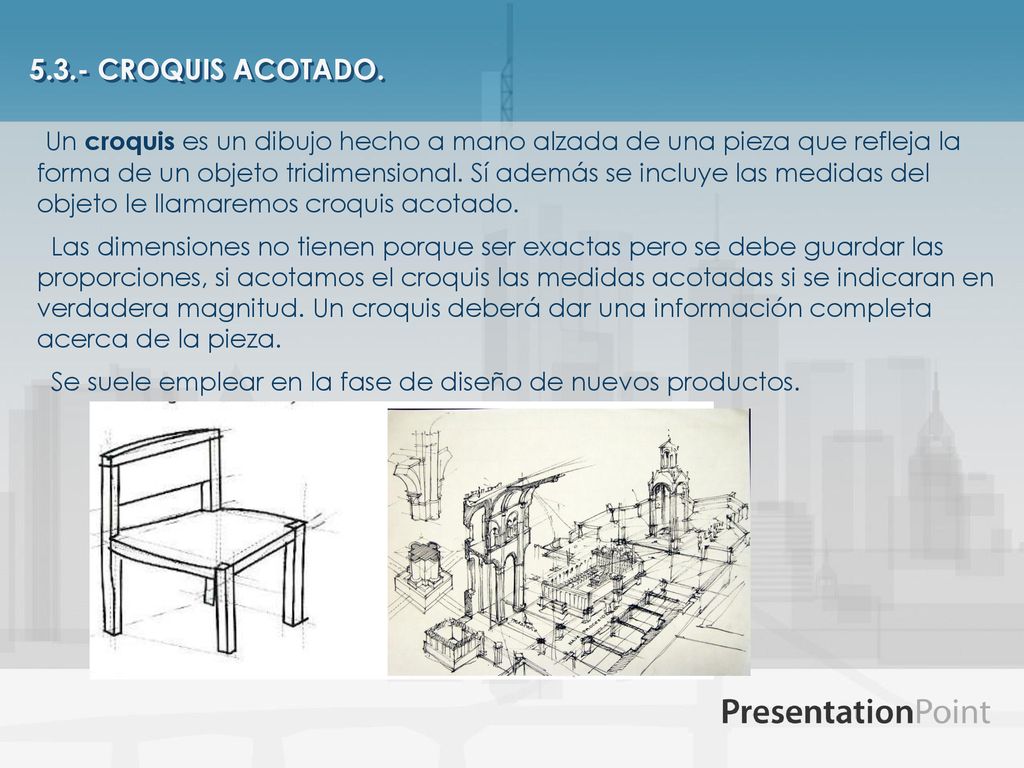

13 5.3.- CROQUIS ACOTADO. Un croquis es un dibujo hecho a mano alzada de una pieza que refleja la forma de un objeto tridimensional. Sí además se incluye las medidas del objeto le llamaremos croquis acotado. Las dimensiones no tienen porque ser exactas pero se debe guardar las proporciones, si acotamos el croquis las medidas acotadas si se indicaran en verdadera magnitud. Un croquis deberá dar una información completa acerca de la pieza. Se suele emplear en la fase de diseño de nuevos productos.
