Presentación del tema: "MULTIMETRO."— Transcripción de la presentación:

1 MULTIMETRO

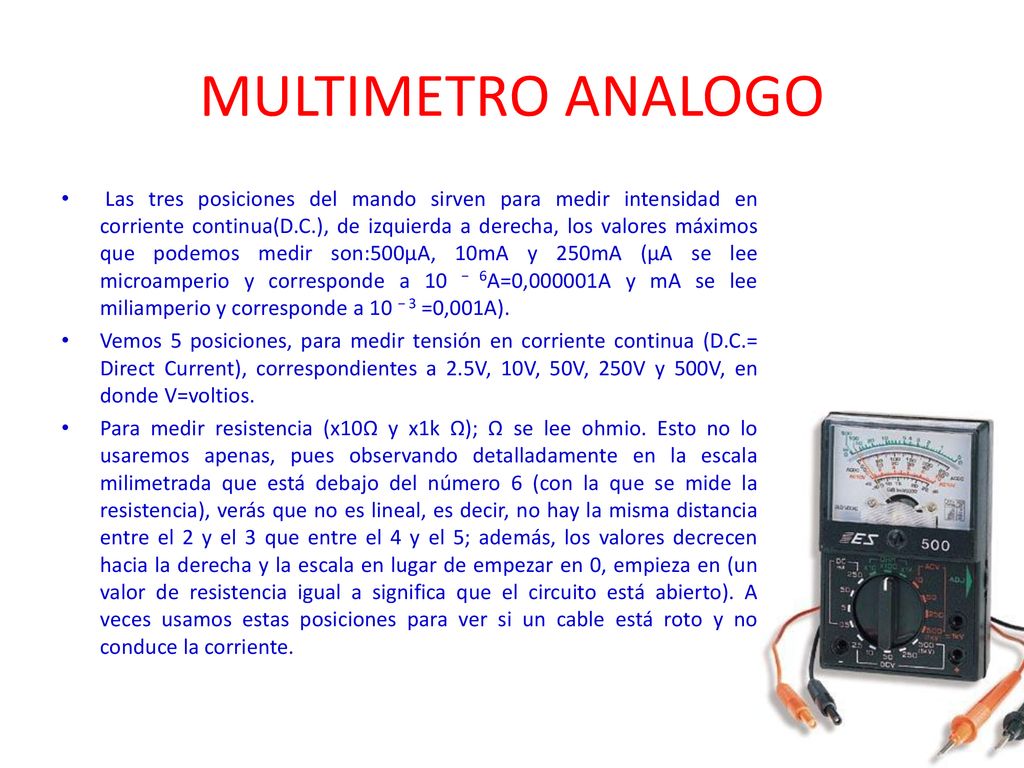

2 MULTIMETRO ANALOGO Las tres posiciones del mando sirven para medir intensidad en corriente continua(D.C.), de izquierda a derecha, los valores máximos que podemos medir son:500μA, 10mA y 250mA (μA se lee microamperio y corresponde a 10 − 6A=0,000001A y mA se lee miliamperio y corresponde a 10 − 3 =0,001A). Vemos 5 posiciones, para medir tensión en corriente continua (D.C.= Direct Current), correspondientes a 2.5V, 10V, 50V, 250V y 500V, en donde V=voltios. Para medir resistencia (x10Ω y x1k Ω); Ω se lee ohmio. Esto no lo usaremos apenas, pues observando detalladamente en la escala milimetrada que está debajo del número 6 (con la que se mide la resistencia), verás que no es lineal, es decir, no hay la misma distancia entre el 2 y el 3 que entre el 4 y el 5; además, los valores decrecen hacia la derecha y la escala en lugar de empezar en 0, empieza en (un valor de resistencia igual a significa que el circuito está abierto). A veces usamos estas posiciones para ver si un cable está roto y no conduce la corriente.

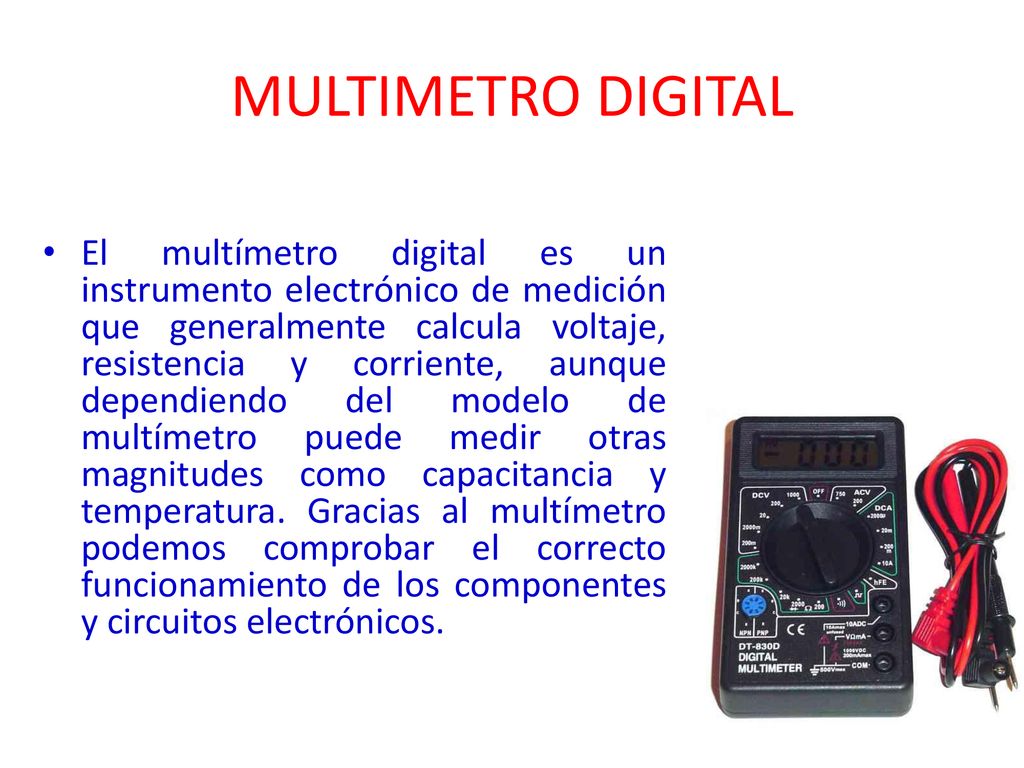

3 MULTIMETRO DIGITAL El multímetro digital es un instrumento electrónico de medición que generalmente calcula voltaje, resistencia y corriente, aunque dependiendo del modelo de multímetro puede medir otras magnitudes como capacitancia y temperatura. Gracias al multímetro podemos comprobar el correcto funcionamiento de los componentes y circuitos electrónicos.

4 Escalas de medición  Las escalas son rangos de funcionamiento del multímetro, en multímetros analógicos las escalas se pueden ver en la parte donde se encuentra la aguja que indica la medición. Pej. si se mide voltaje una escala puede ser de 1 mV- 0.1V, otra de 0.1V a 100V... etc., lo anterior es un reflejo de la perilla de escala del multimetro en donde también vienen esos rangos, así pues la escala debe ser seleccionada antes de tomar una medición. En algunos multimetros digitales modernos esto ya no es necesario ya que automáticamente al sensar la magnitud medida se ajustan a la escala adecuada

5 CORRIENTE CONTINUA Es el flujo continuo de electrones a través de un conductor entre dos puntos de distinto potencial. A diferencia de la corriente alterna, en la corriente continua las cargas eléctricas circulan siempre en la misma dirección (es decir, los terminales de mayor y de menor potencial son siempre los mismos). Aunque comúnmente se identifica la corriente continua con la corriente constante (por ejemplo la suministrada por una batería), es continua toda corriente que mantenga siempre la misma polaridad.

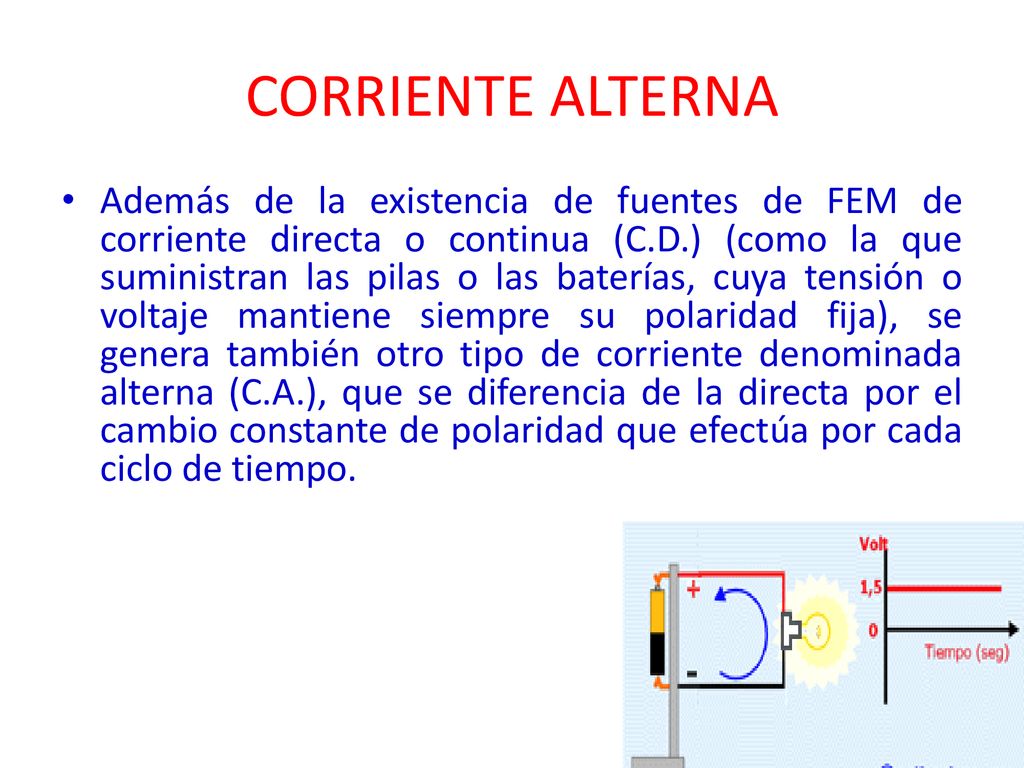

6 CORRIENTE ALTERNA Además de la existencia de fuentes de FEM de corriente directa o continua (C.D.) (como la que suministran las pilas o las baterías, cuya tensión o voltaje mantiene siempre su polaridad fija), se genera también otro tipo de corriente denominada alterna (C.A.), que se diferencia de la directa por el cambio constante de polaridad que efectúa por cada ciclo de tiempo.

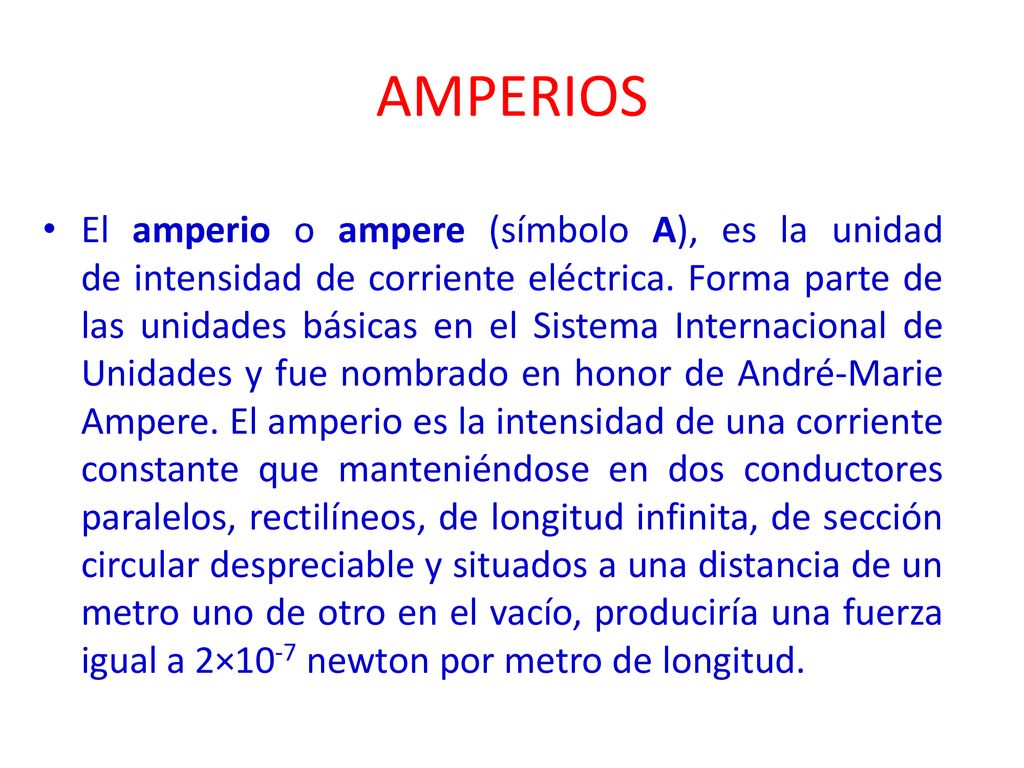

7 AMPERIOS El amperio o ampere (símbolo A), es la unidad de intensidad de corriente eléctrica. Forma parte de las unidades básicas en el Sistema Internacional de Unidades y fue nombrado en honor de André-Marie Ampere. El amperio es la intensidad de una corriente constante que manteniéndose en dos conductores paralelos, rectilíneos, de longitud infinita, de sección circular despreciable y situados a una distancia de un metro uno de otro en el vacío, produciría una fuerza igual a 2×10-7 newton por metro de longitud.

8 TIPOS DE FUENTES

9 FUENTE AT AT son las siglas de ("Advanced Technology") ó tecnología avanzada, que se refiere a una nuevo estándar de dispositivos introducidos al mercado a inicios de los años 80´s que reemplazo a una tecnología denominada XT ("eXtended Technology") ó tecnología extendida. La fuente AT es un dispositivo que se monta en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica del enchufe doméstico en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora.

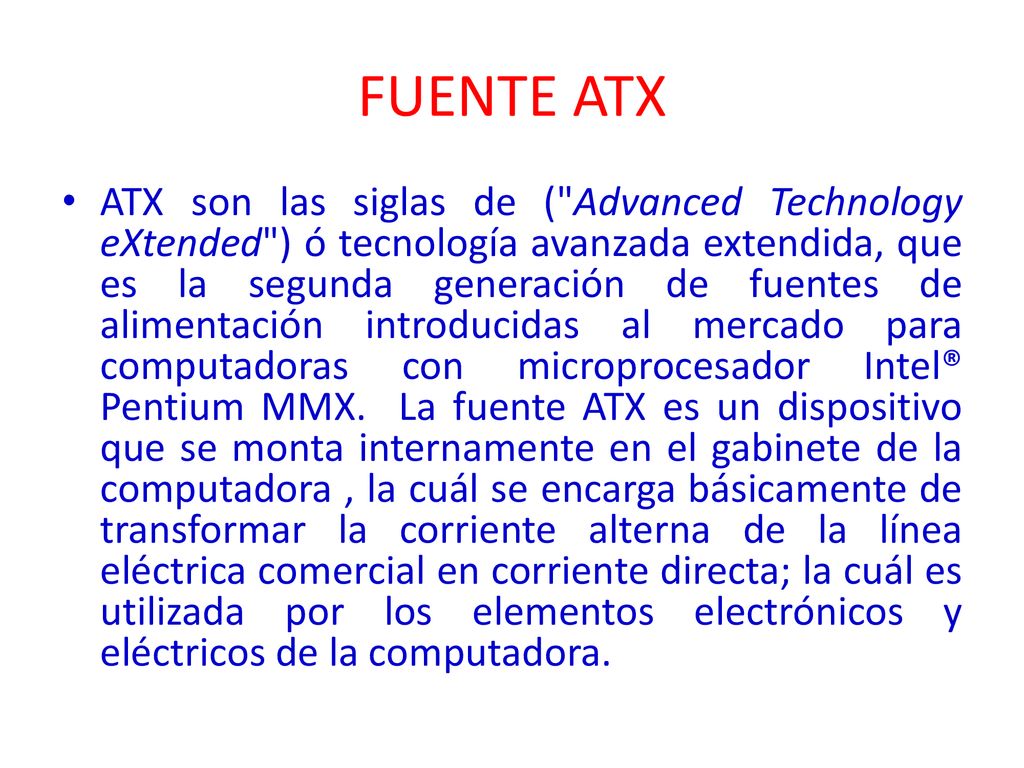

10 FUENTE ATX ATX son las siglas de ("Advanced Technology eXtended") ó tecnología avanzada extendida, que es la segunda generación de fuentes de alimentación introducidas al mercado para computadoras con microprocesador Intel® Pentium MMX.  La fuente ATX es un dispositivo que se monta internamente en el gabinete de la computadora , la cuál se encarga básicamente de transformar la corriente alterna de la línea eléctrica comercial en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora.
